Quantum Mesh — будущее доступно. Краткий обзор корпуса MID-TOWER.

Компания AeroCool регулярно пополняет коллекцию компьютерных корпусов, и каждая серия направлена на привлечение внимания определённой аудитории, при этом оставляет продукцию доступной для широкого круга лиц, за счёт неизменной ценовой политики. Quantum Mesh — является очередным экспериментом AeroСool, который нацелен на прогрессивную аудиторию пользователей, желающих видеть будущее во всем, в том числе и в своём ПК.

Видео-распаковка Quantum Mesh:

Упаковка

https://c.dns-shop.ru/thumb/st4/fit/4624/3472/56617882c34d9bf24989c7626bfa6272/q93_886902b1ee65a60d18eaa71be2e5b104107d080e51e803853d027990fcd4359d.jpg

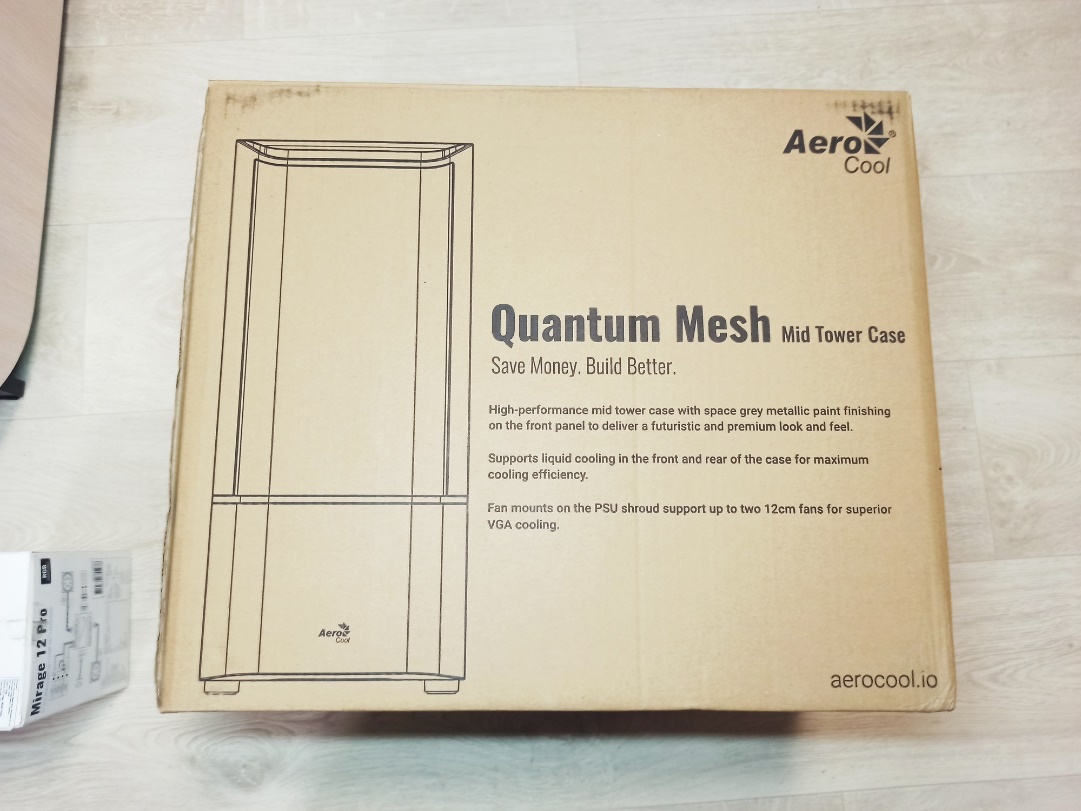

 Упаковка типична для данной категории товаров, выполнена из гофрокартона. На лицевой стороне изображён схематичный внешний вид передней панели корпуса и краткое описание его преимуществ (на английском языке), что в совокупности даёт стартовое представление о продукте.  Также видим фирменную фразу Save Money. Build Better (Экономь деньги. Создавай лучше), отображающую ценовою политику компании и их отношение к качеству.

 https://c.dns-shop.ru/thumb/st4/fit/4624/3472/79488a007179da486ae4ba7eee1def96/q93_048cb1e264da8ff92b72c3b5cd21e65caf0e90b7ce572308970a246a9f25b93d.jpghttps://c.dns-shop.ru/thumb/st4/fit/4624/3472/416a3c198e13e968b846fa4f91a921d9/q93_e30eda2b63ef806f47302fcd0d10f653a345d9de1f720650aca3881ef450fef5.jpg

https://c.dns-shop.ru/thumb/st4/fit/4624/3472/4da3bcdbbff65ff4745fa56e1308e303/q93_458a3c44df006f6a355b1d2e14f6af585e843f2e9480d480f7344fe8e94e2a32.jpg

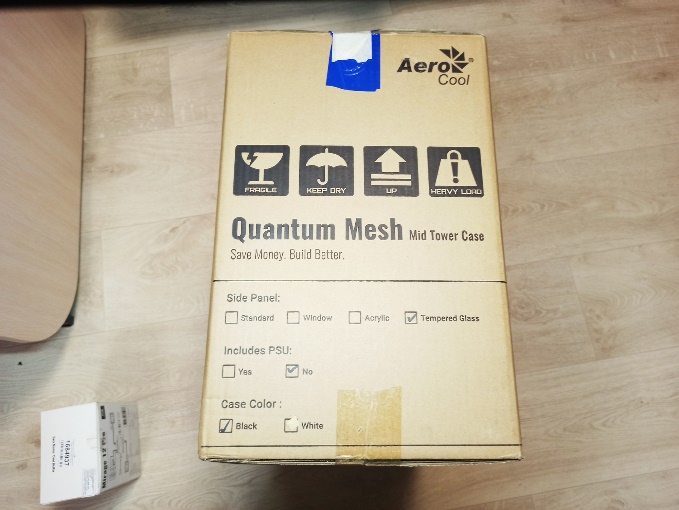

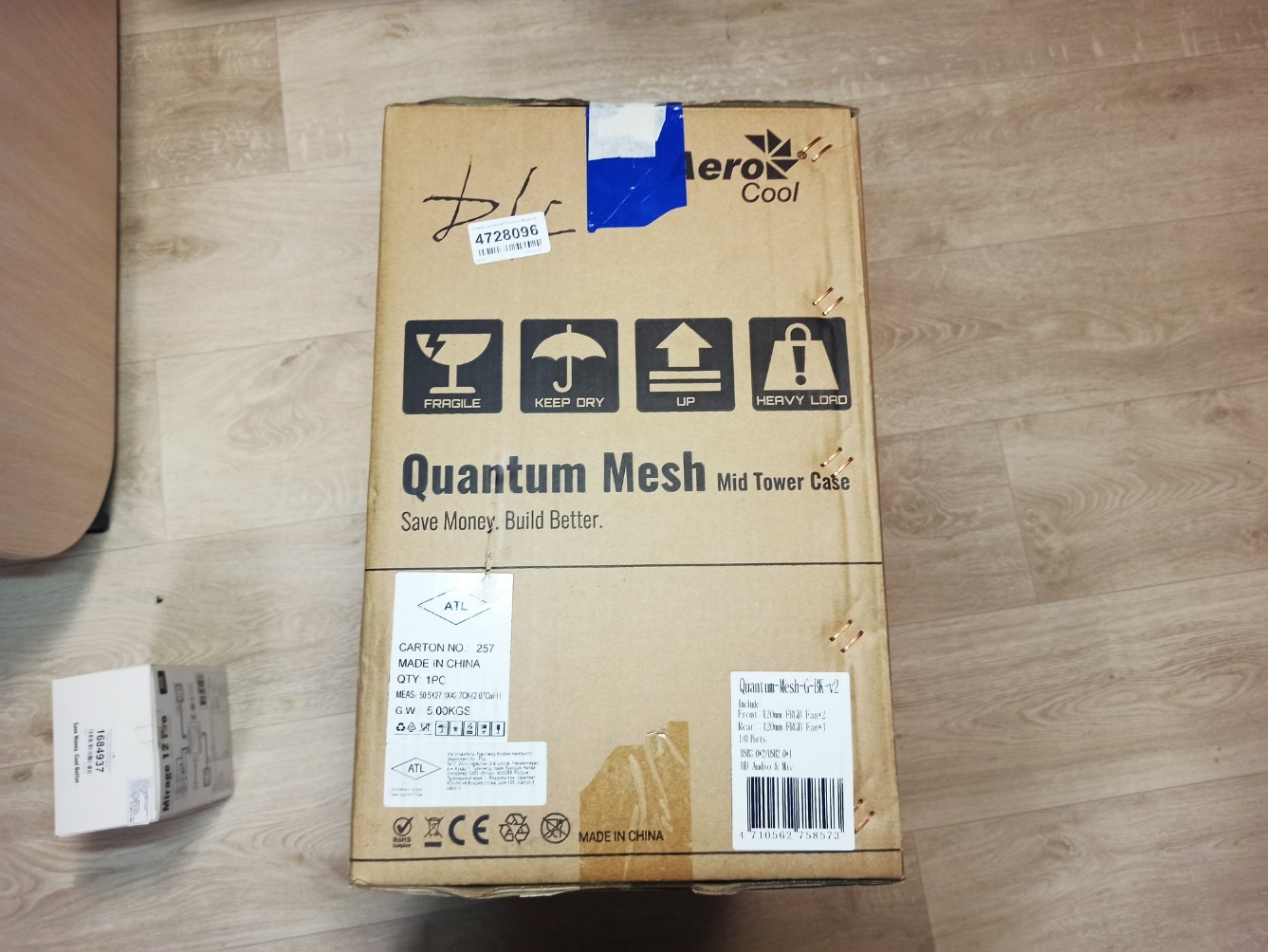

На боковых стенках и сверху — знаки обращения, логотип AeroCool. Кроме того, на боковых стенках снова встречается название корпуса и фирменная фраза. На правой стороне дополнительно — комплектация корпуса.

https://c.dns-shop.ru/thumb/st4/fit/4624/3472/64883b2bab050b9ca9ddda5fd01decc9/q93_70690c5ad417bb3bad43f36da1590166d96a82692c604d32de8523f43d5620ce.jpghttps://c.dns-shop.ru/thumb/st4/fit/4624/3472/4898c6ea5398be8d6e2180ed6de47060/q93_33112282c2b579a333ef40d446031870351df396e2ddb83bd3fe2abe1eff6c00.jpghttps://c.dns-shop.ru/thumb/st4/fit/4624/3472/4669991748ed92c5d88c77f0857cc1a1/q93_7afd528d0e7a42c6dd04c999b0e8df29a4cd194e8557c70b37dd44291f2963ce.jpg

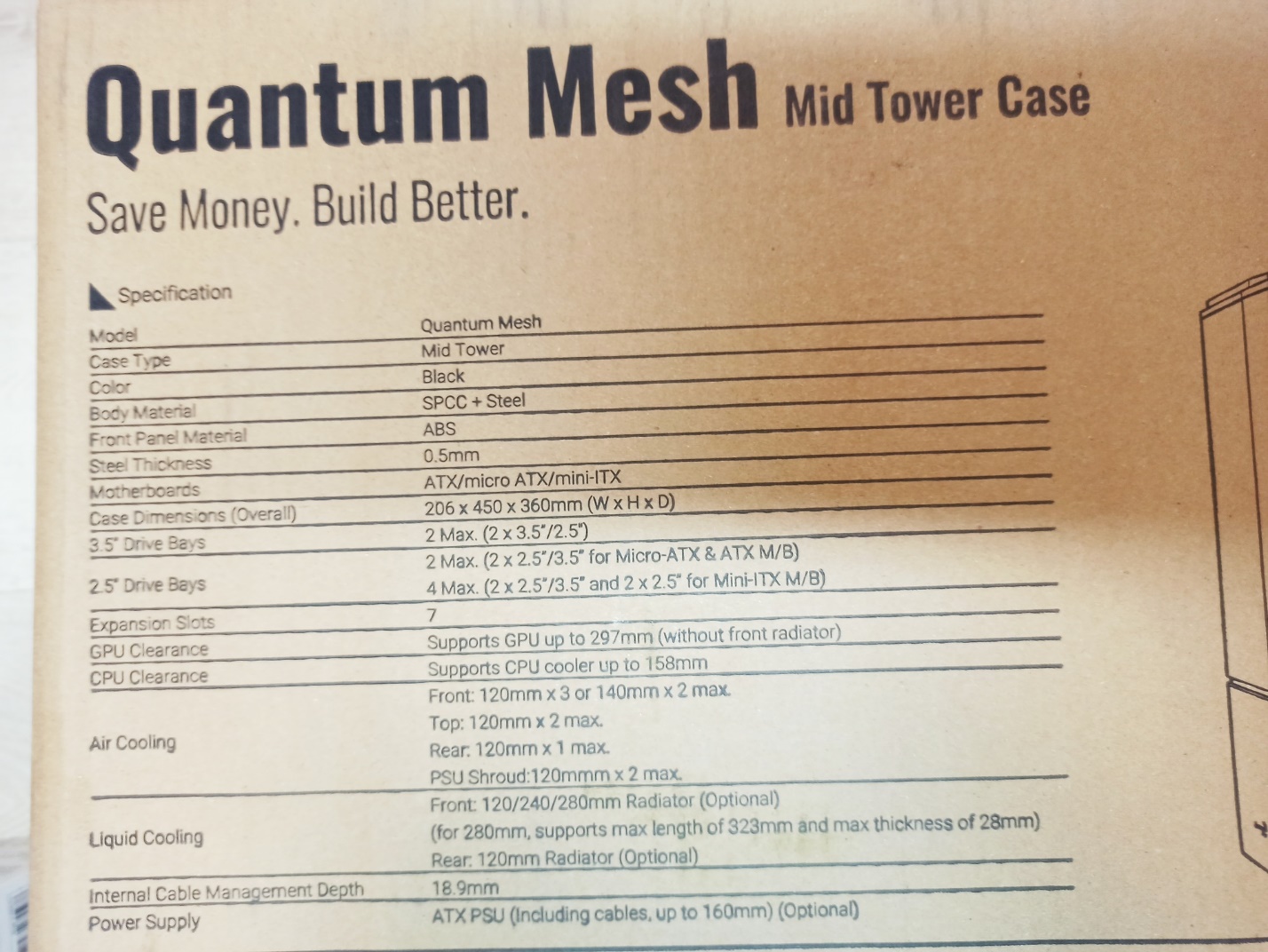

Задняя часть содержит намного больше данных о товаре. Помимо объемного изображения корпуса и его основных характеристик (на 12 языках), здесь приведена спецификация продукта и опять же фирменная фраза.



https://c.dns-shop.ru/thumb/st4/fit/4624/3472/56709554116b3100205529ff629cb320/q93_8ae1be80aa1ef9292de2083e77a3da166cccc23df90d64c161dc064960adbb02.jpg

https://c.dns-shop.ru/thumb/st4/fit/4624/3472/22e96b361c5400834ee87b31179c0001/q93_96eb26f05ade029a6b5c5a9ed1194e61dd3cbd3d7f68198a5048b71162266308.jpghttps://c.dns-shop.ru/thumb/st4/fit/4624/3472/bdff79b992c4c7ca46657b974c32135a/q93_73604472e4019929c574b851f0043db571a9931ad4e4a085bb4bdb86b4a5f13a.jpg

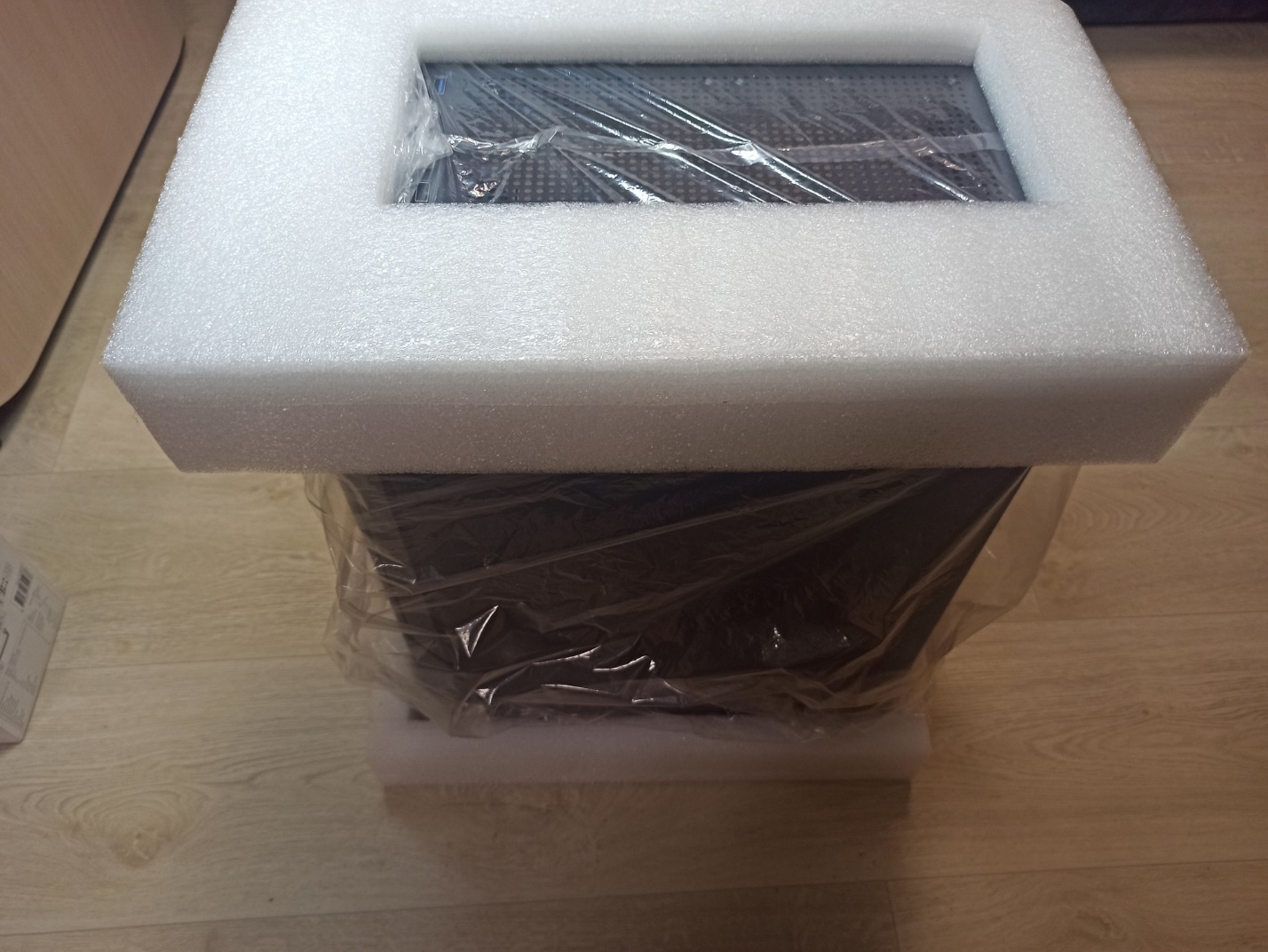

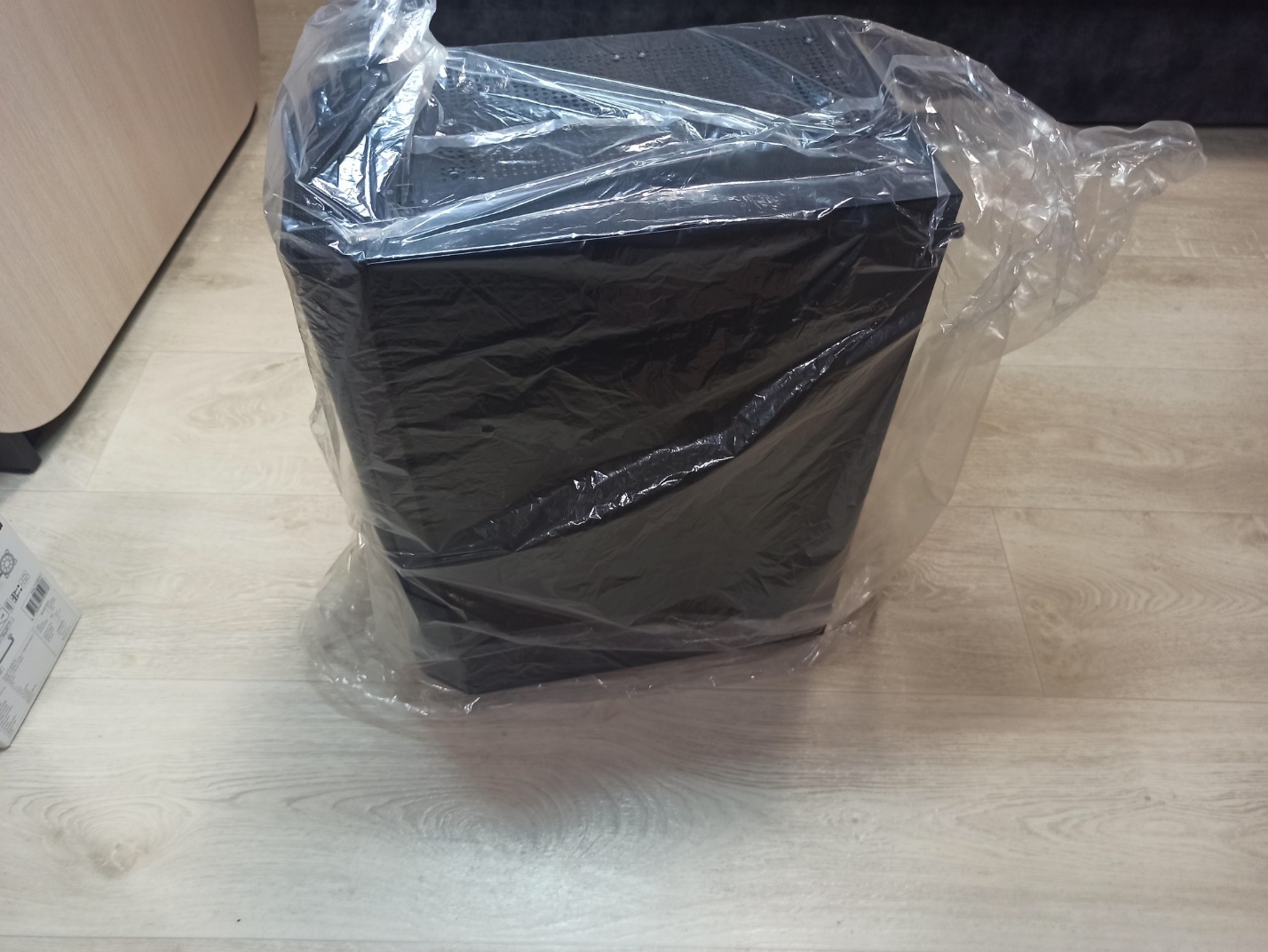

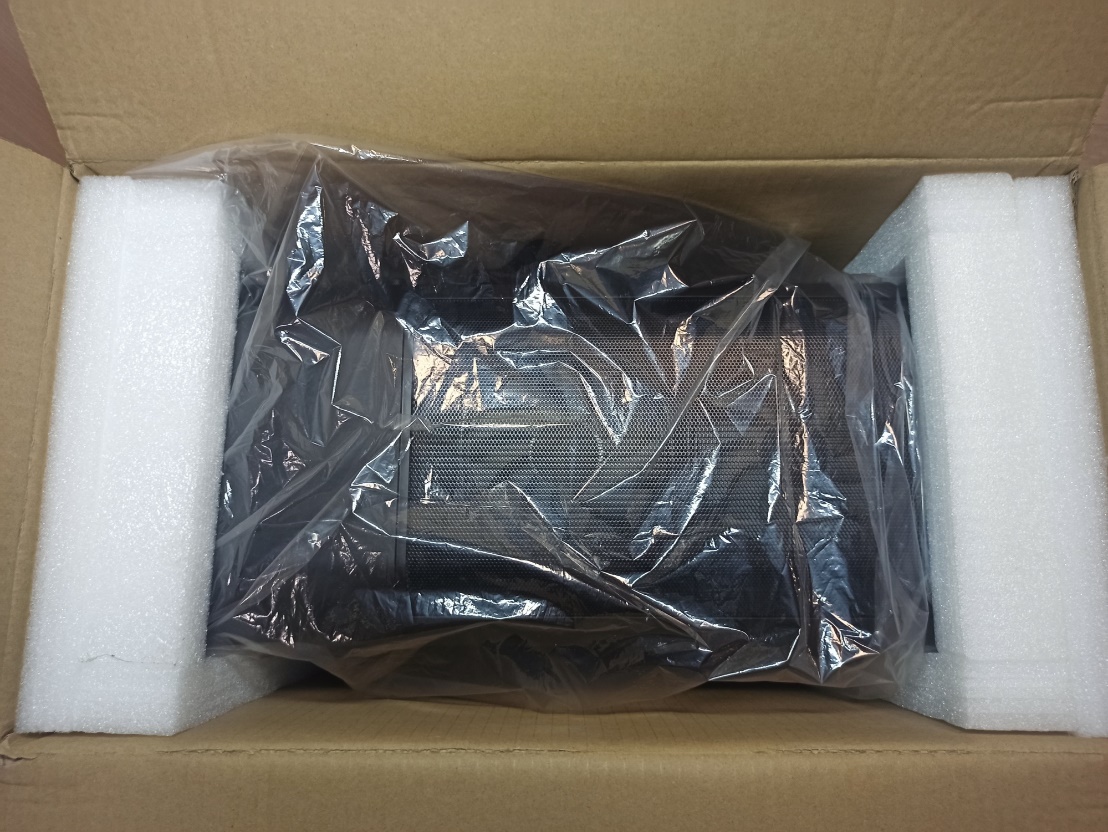

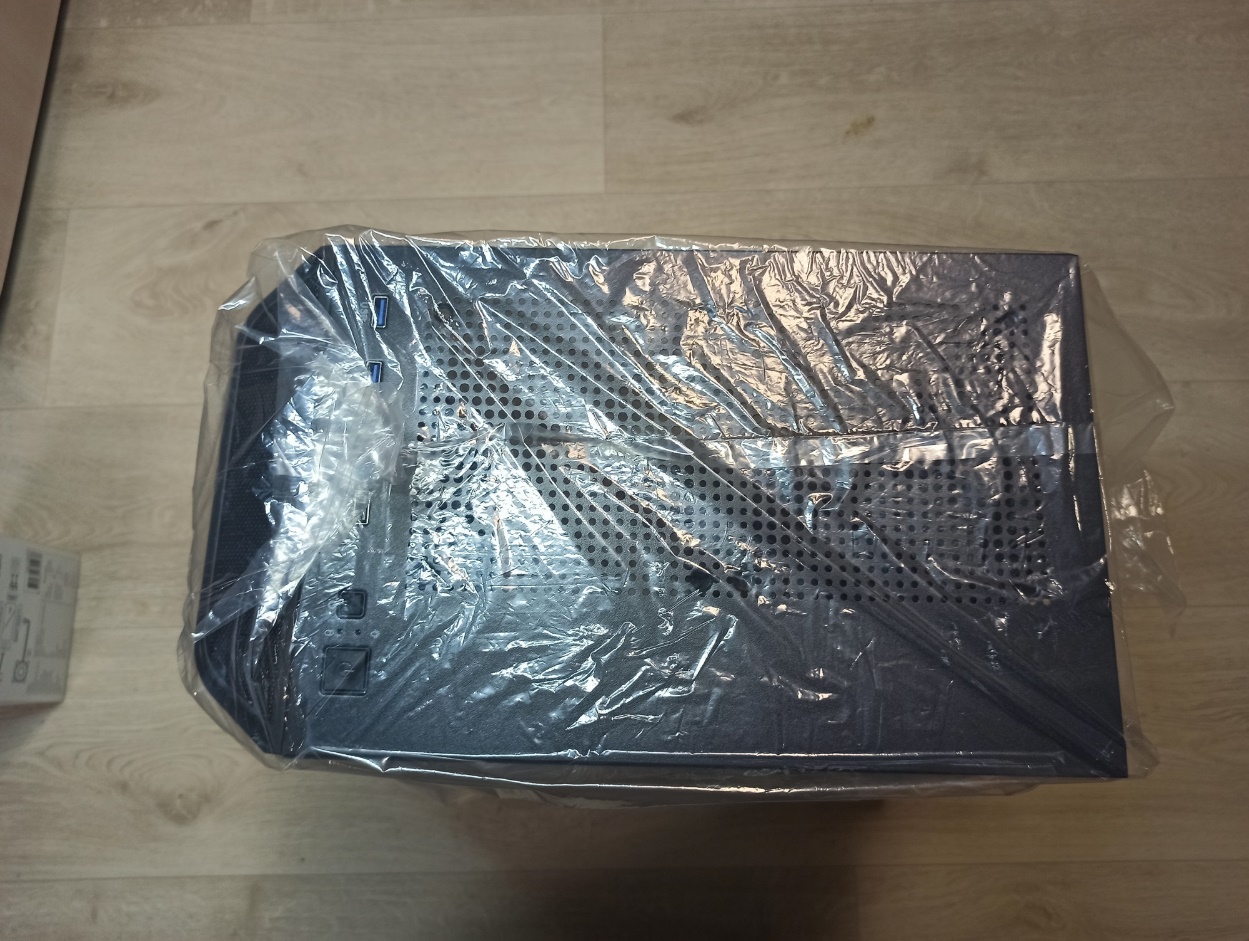

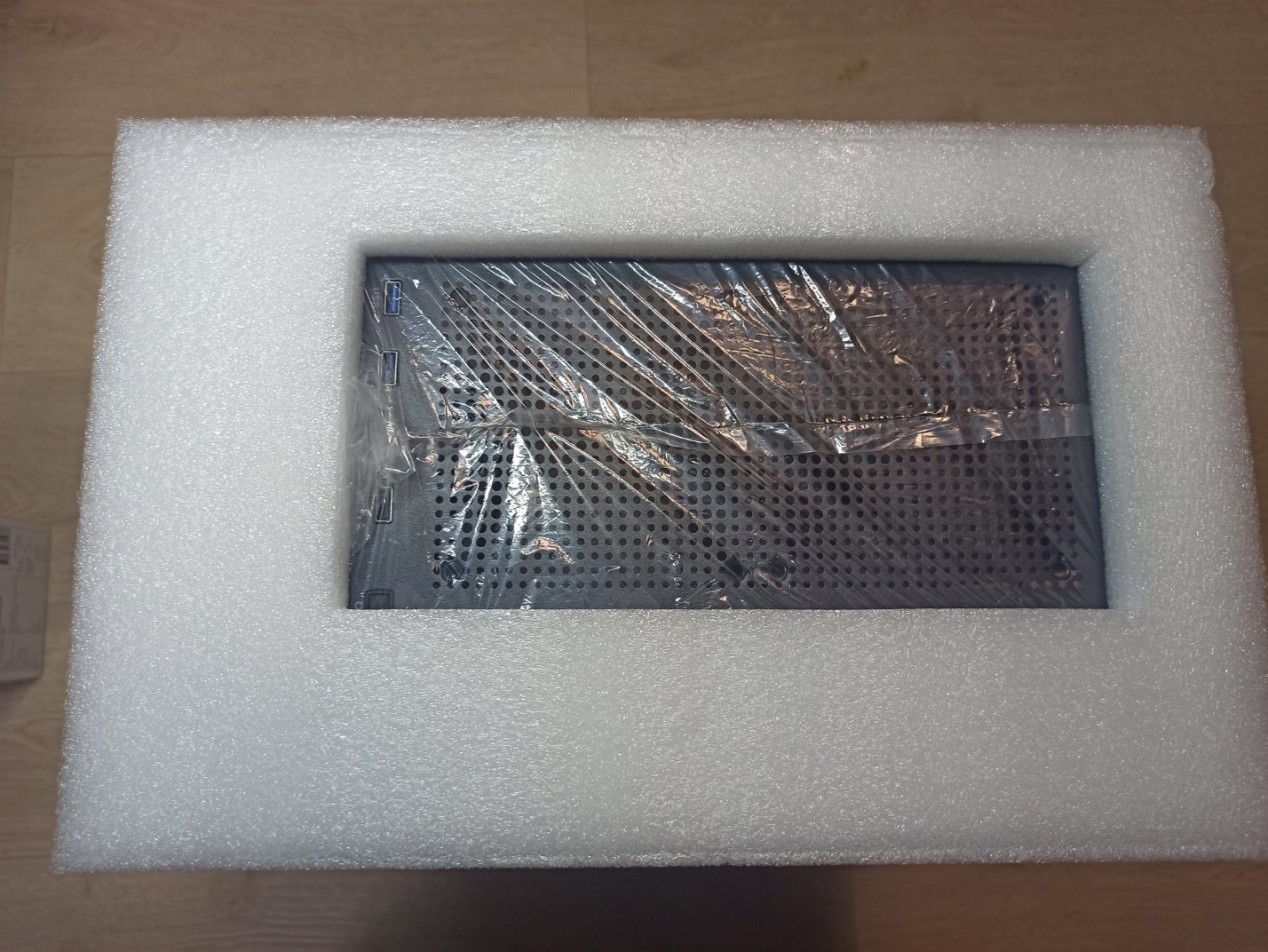

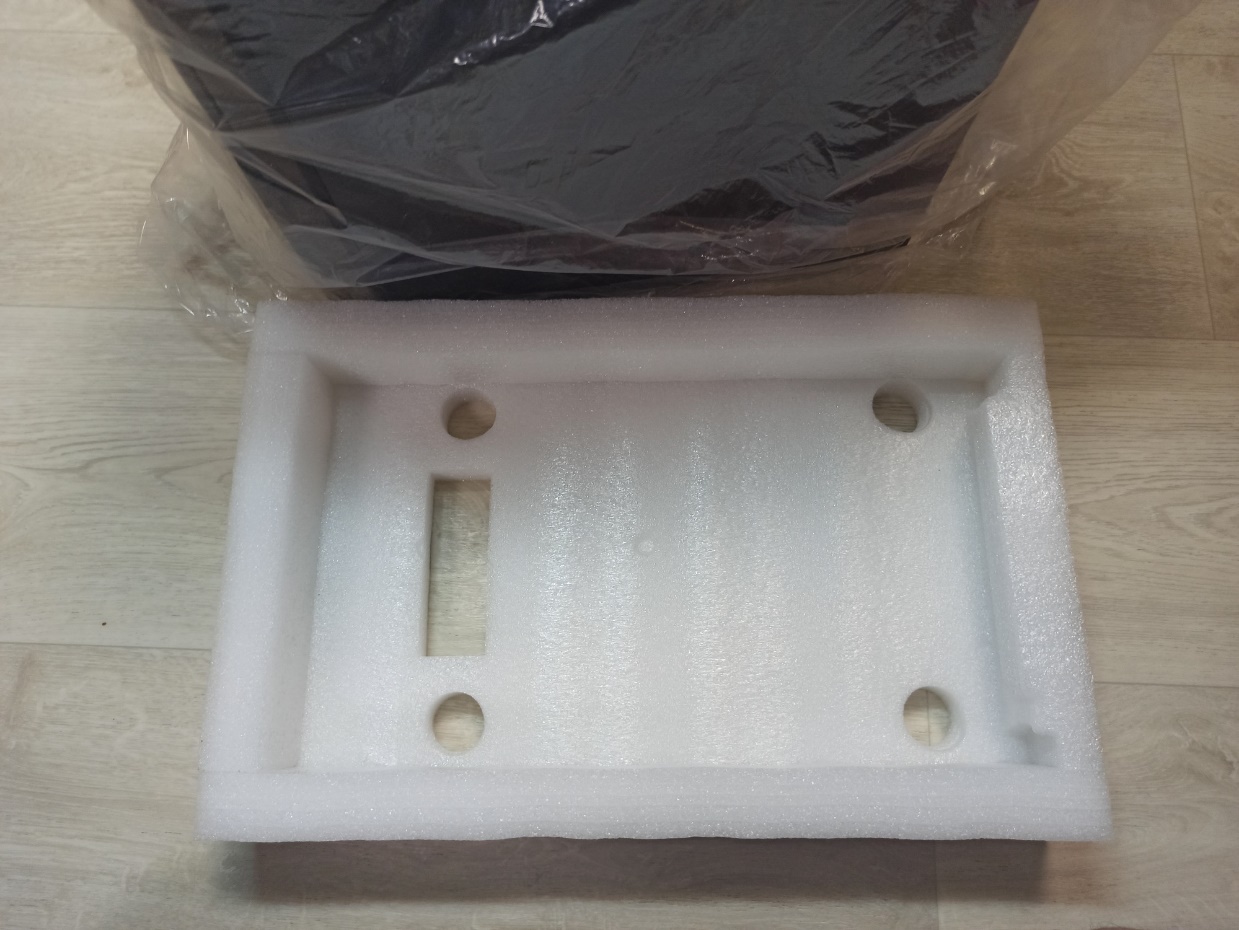

При открытии коробки видим лицевую часть корпуса в полиэтиленовой упаковке. Товар надёжно закреплен с использованием пенопропиленовых пластин, выполненных под форму корпуса. Они позволяют легко вынуть продукт, что улучшает впечатление от распаковки, в отличии от пенопласта, который вечно крошится и изрядно раздражает.

https://c.dns-shop.ru/thumb/st4/fit/4624/3472/b2a2c78e50aeb5c18d8ca80ebfcc2a18/q93_f2423019be1a004537f656b32f5fd67ac475d2e710891c38a6562789583ab2dc.jpg

https://c.dns-shop.ru/thumb/st4/fit/4624/3472/510ee7e04d238b6a400b31fcca93157b/q93_897c455619e588a76b2dc8701e98c8ba1bc8c11ff3608ceecf9afd698a43889a.jpg

https://c.dns-shop.ru/thumb/st4/fit/4624/3472/a9f164ac8889990f21bdfa44a0049093/q93_9f22a005bda3f63e8b76f7d1b86896ab9f2eba418a851abcc14be425ea1da3ba.jpg

Комплектация Quantum Mesh

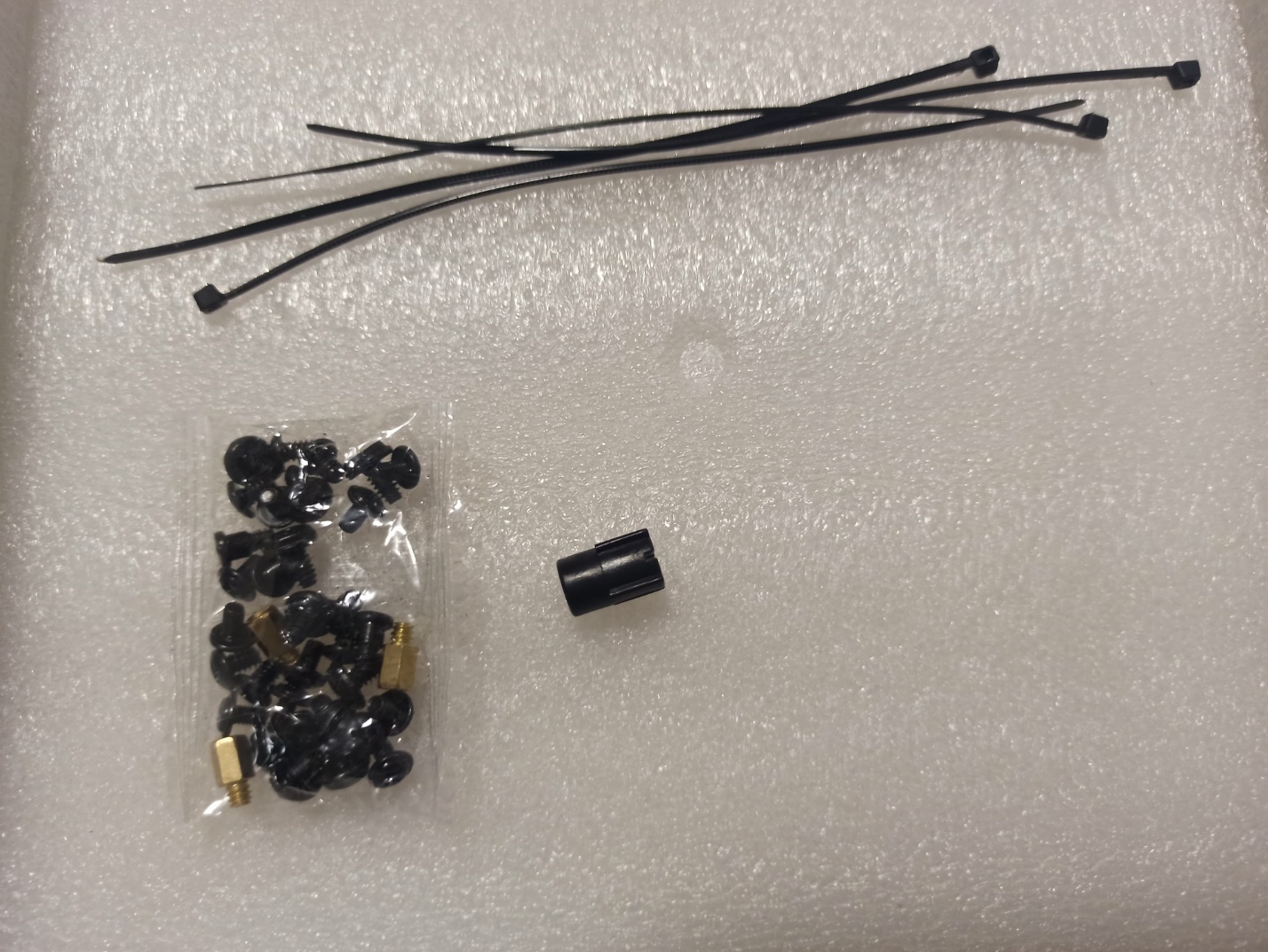

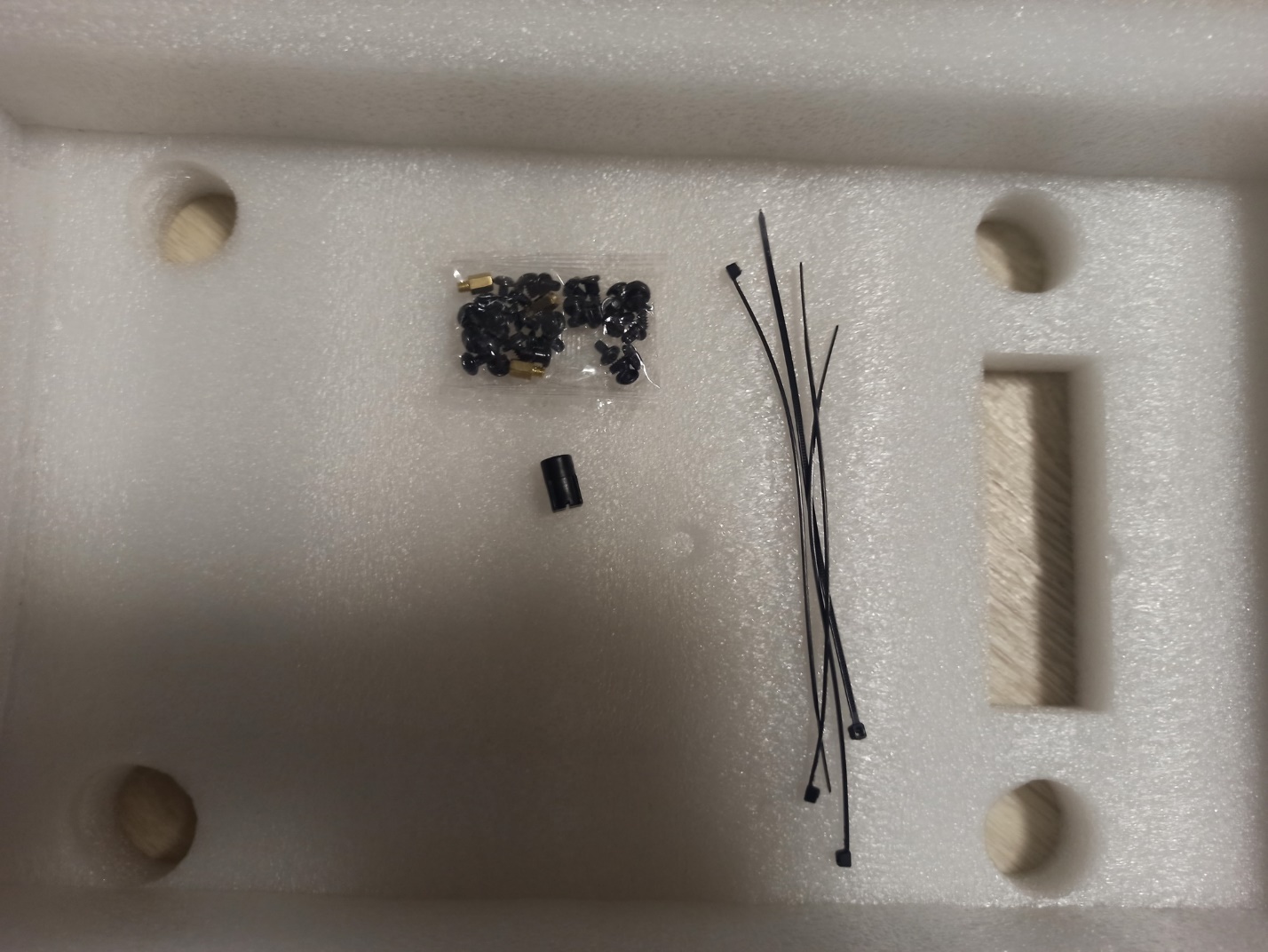

Комплектация Quantum Mesh включает:

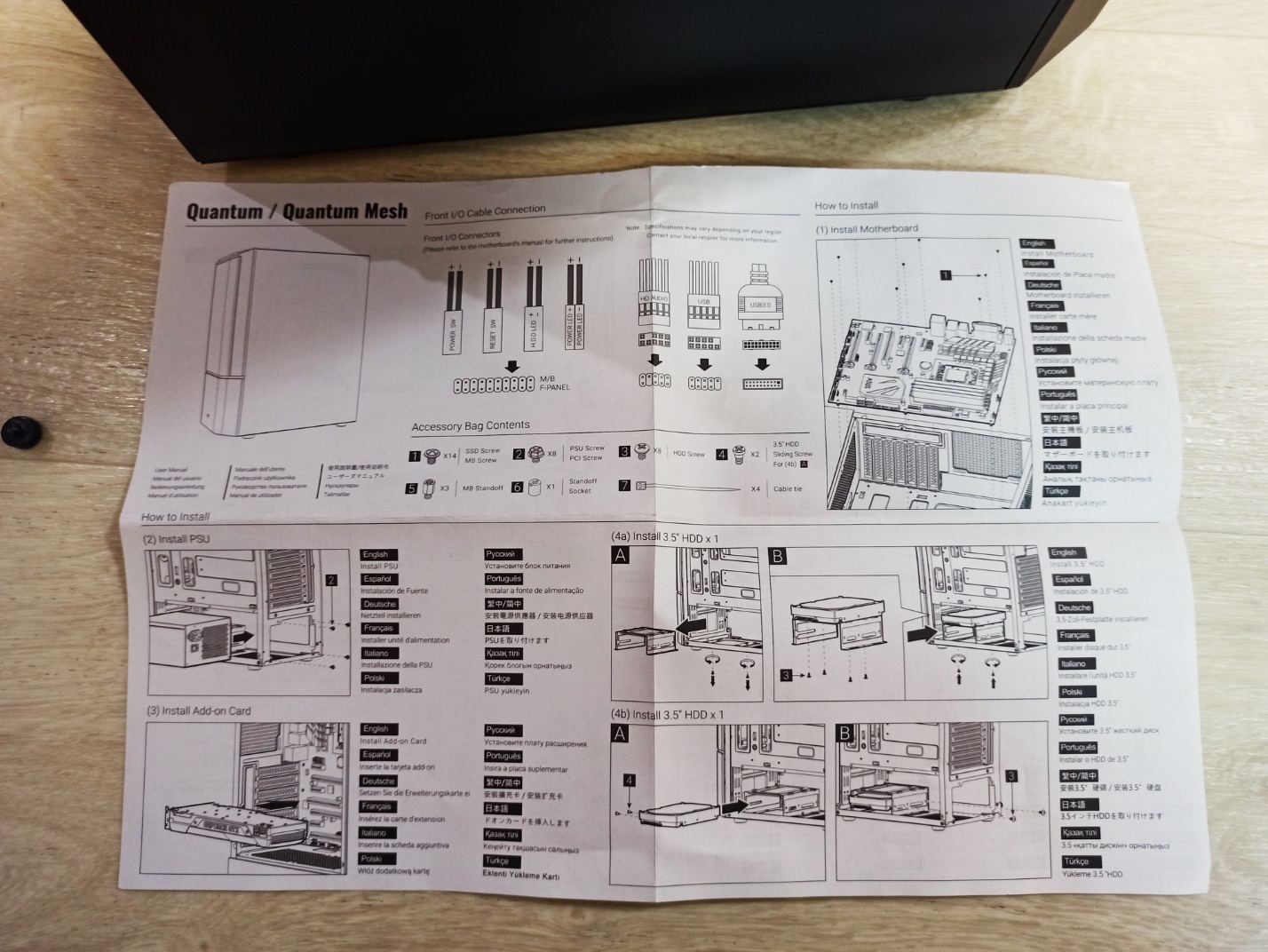

 Иллюстрированная инструкция с подробным описанием процесса установки и крепления комплектующих ПК.
 Четыре кабельных стяжки черного цвета.
 Комплект винтов для крепления HDD и SSD, материнской платы (3 дополнительных), вентиляторов.
 Пластиковый переходник для монтажа стоек материнской платы.
 Сам корпус Quantum Mesh черного цвета с сетчатой передней панелью и закалённым боковым стеклом.

https://c.dns-shop.ru/thumb/st4/fit/4624/3472/4ae1df4b08f2489a6cb9d2b216db468c/q93_e104e0afb4044c453f16c08144b93658c7c648003a7129c4fa58b1cc978d72f4.jpghttps://c.dns-shop.ru/thumb/st4/fit/4624/3472/1258419e016f1a5e08f79e84e2d49f14/q93_5b72eeaaf214c416fedc326746e1b55f7e2590af739843f9bbb8109b56a9df1e.jpghttps://c.dns-shop.ru/thumb/st4/fit/4624/3472/f131048f83eedc245b2b8038c636d630/q93_fbff8757382e0c648a5477d3af16d810fef4510061c54cf63f62a8df92f11e33.jpg

Дизайн и особенности Quantum Mesh

https://c.dns-shop.ru/thumb/st4/fit/4624/3472/02169919340da51d5a8d527fb51565ff/q93_979064262c5ff9448458bbb8c62756612e9070e6b802e8d9310c245cf8573d4e.jpghttps://c.dns-shop.ru/thumb/st4/fit/4624/3472/381db85a5f2e51781a98f847a8f59b99/q93_773fd9a36952feab1f90621bde5c83adf3e826299eb7efd8f679f34fd426bd21.jpg

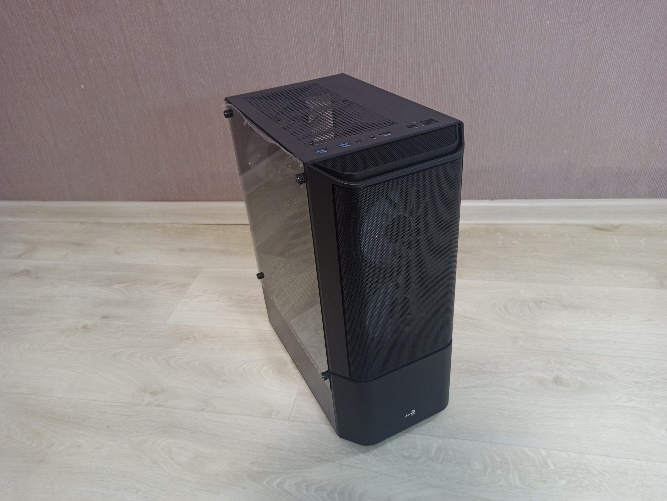

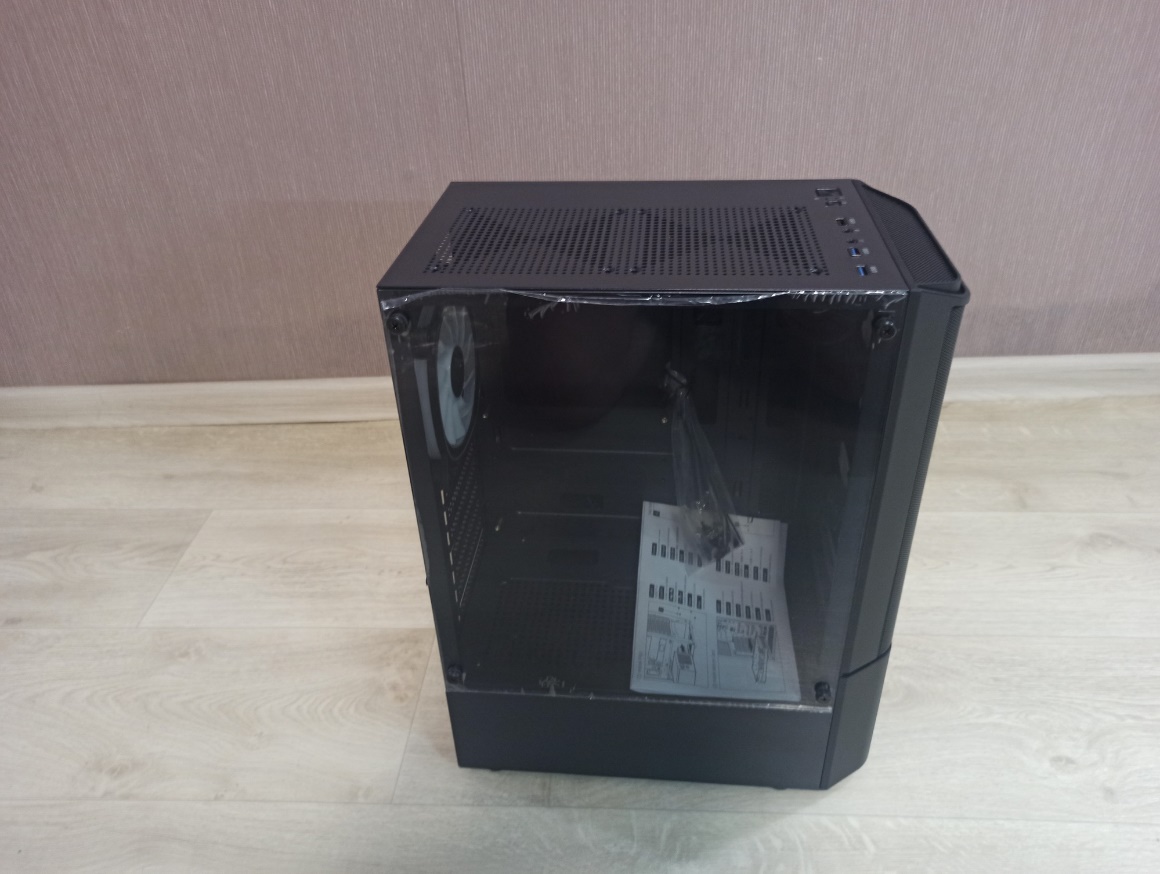

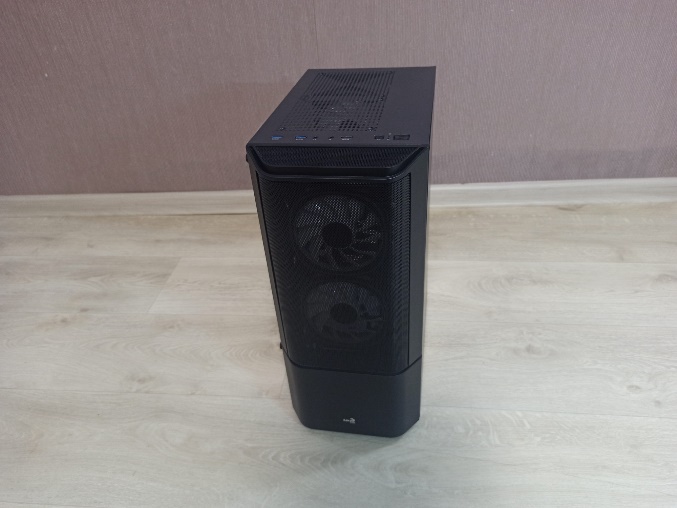

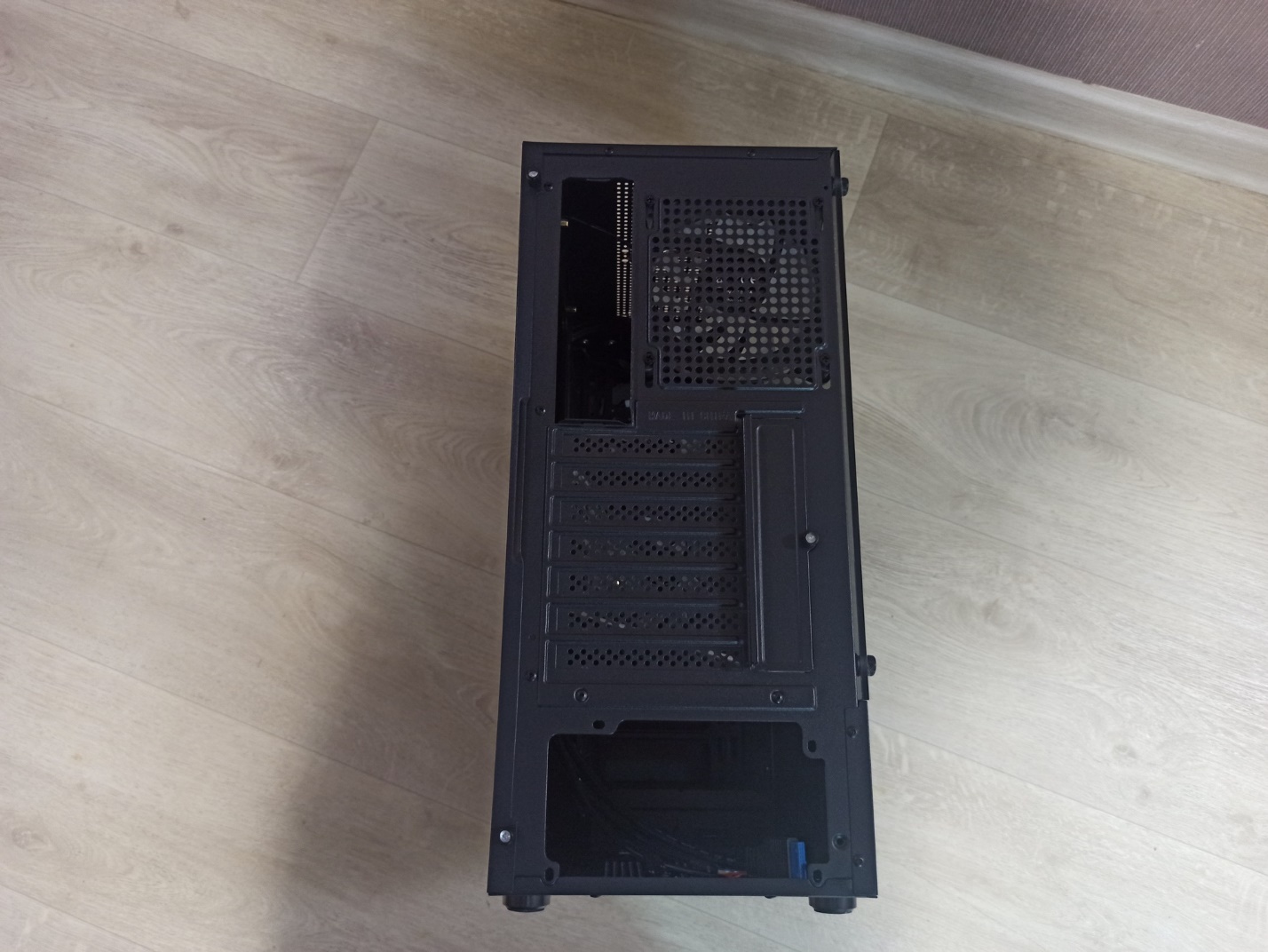

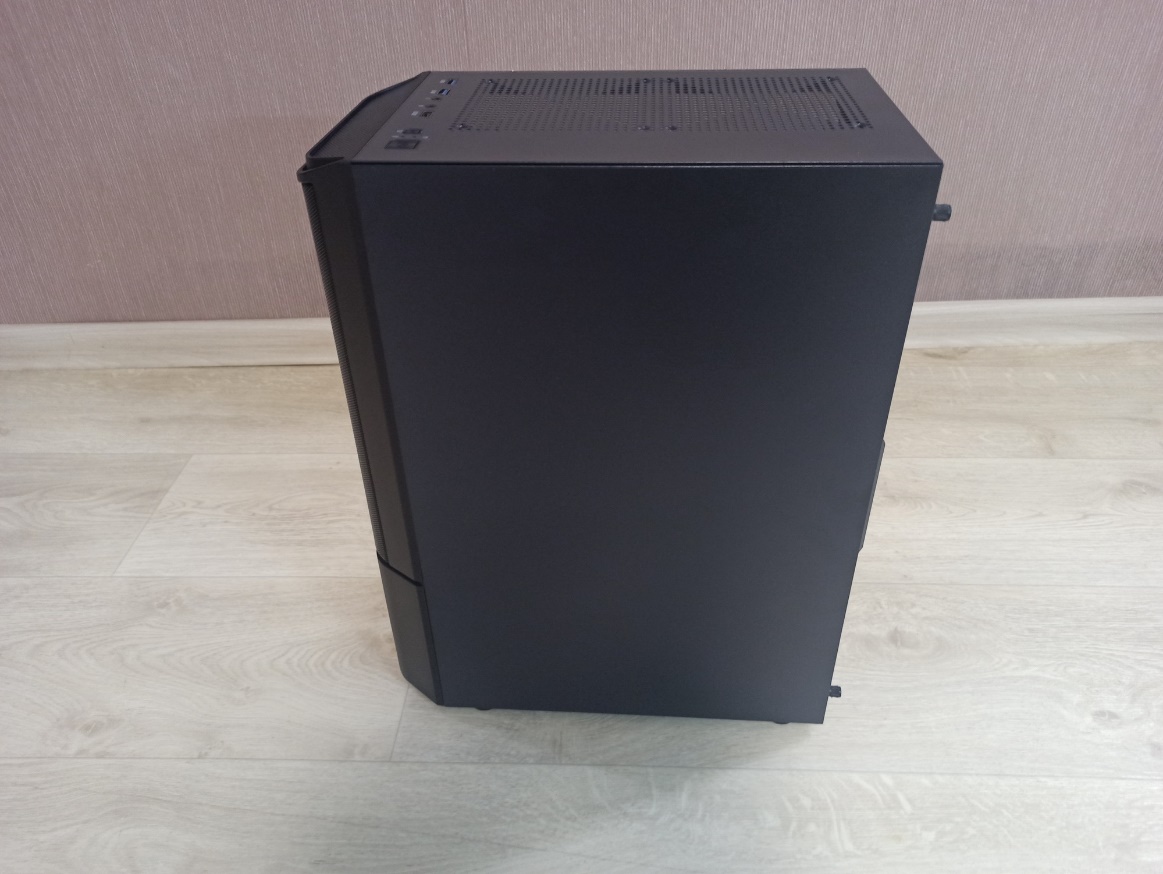

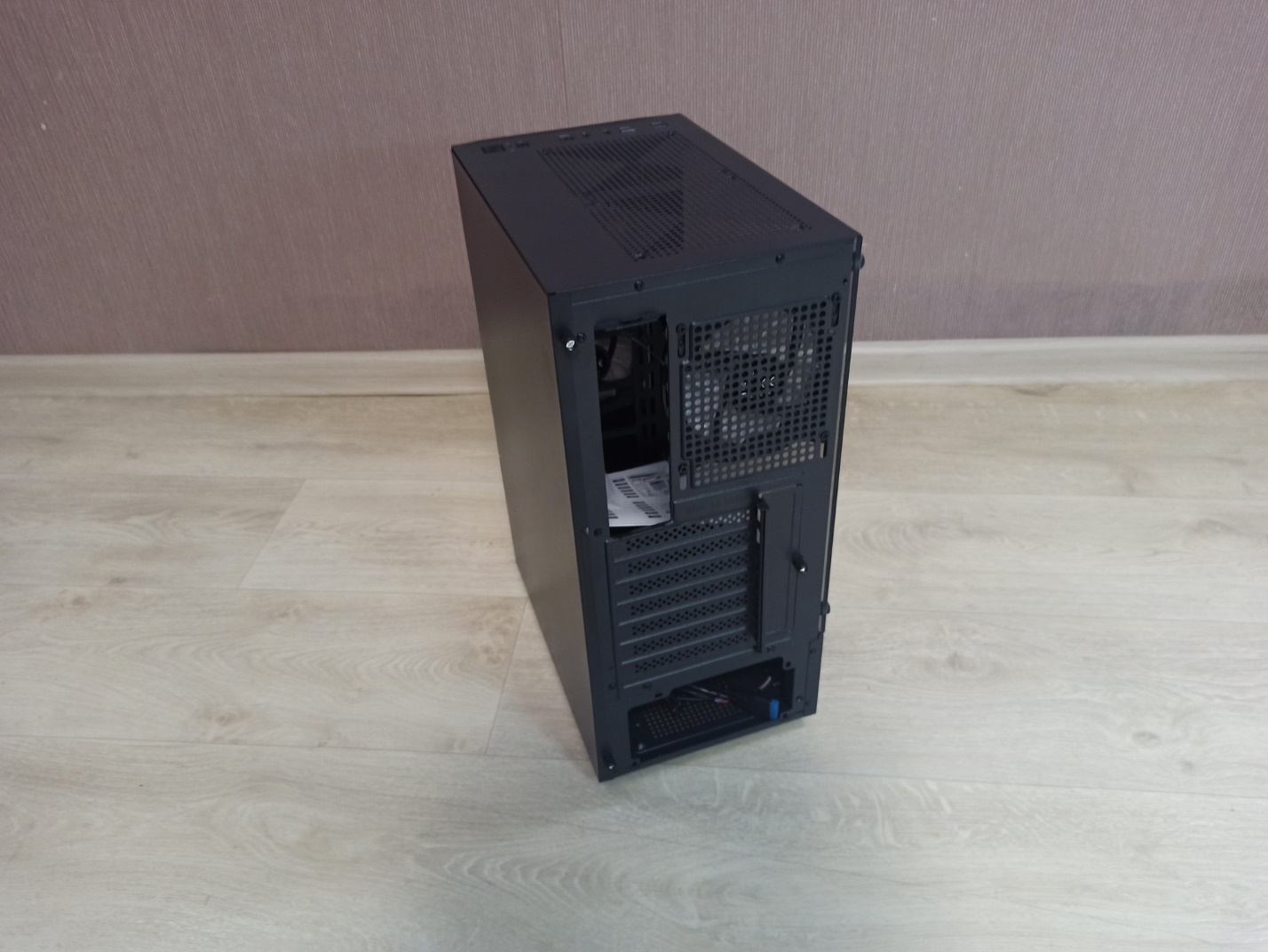

Корпус при небольших размерах совмещает высокую функциональность и привлекательный внешний вид. Передняя панель выглядит монолитной, хоть и сочетает сетчатый дизайн, который не только улучшает вентиляцию, но и позволяет наслаждаться видом вентиляторов с яркой светодиодной подсветкой. Боковое окно выполнено из закалённого стекла толщиной 4 мм и занимает примерно 3/4 высоты корпуса. Обе боковые стенки целостные, без каких-либо неровностей. Заявленное производителем металлическое напыление «Космический серый» не заметно при плохом освещение и выглядит как матовый чёрный, но при направлении на него источника света, сразу становятся заметны отблески, которые действительно придают премиальный и футуристический вид. Каркас собран без люфтов, соединения прочные, толщина металла 0,5 мм. Данный корпус очень компактный, не смотря на то, что в нем можно разместить плату формата ATX и видеокарту длиной до 297 мм,  его размеры  — 450х 206 х 360 мм, вес 4,1 кг.

https://c.dns-shop.ru/thumb/st4/fit/4624/3472/e8110d40bfd49864f5e3cc6ea70c83d2/q93_ce9c9e01290b3303acbfe4f3dc1616e2062507611bbf03e83838acb440d7d399.jpghttps://c.dns-shop.ru/thumb/st4/fit/4624/3472/4d9a2a18fa045ebc697cee51470d04a3/q93_660cc1366c7c75ea32167e7f4f736db35a66eae321ac64b4d2725a17703eb7d4.jpghttps://c.dns-shop.ru/thumb/st4/fit/4624/3472/3ac6068b977570ed66cd385fee9d2314/q93_a61c0754e20e9663fc5a9bc16b7344b3fcc38c0cb8e82a912899bfc6b48c501b.jpghttps://c.dns-shop.ru/thumb/st4/fit/4624/3472/cb7a40becc39f646ccec4b489f1a9585/q93_9c88c256b1b3d5071fc6413b2fb3fe41947348e204789d3cb212f2dde2a1e36e.jpghttps://c.dns-shop.ru/thumb/st4/fit/4624/3472/fe82415ce3a4d503b6367caeae92c45e/q93_34cadaf3412775bb9ade0627df6f725d6d8bf346e7526a089a5a223b4fd2c736.jpghttps://c.dns-shop.ru/thumb/st4/fit/4624/3472/2c97e213a57280260baac4195aa9152f/q93_71c49e3d6180aaf9dca1752cf31dcc5b310c43731214170cbce2281ac1c056b9.jpg

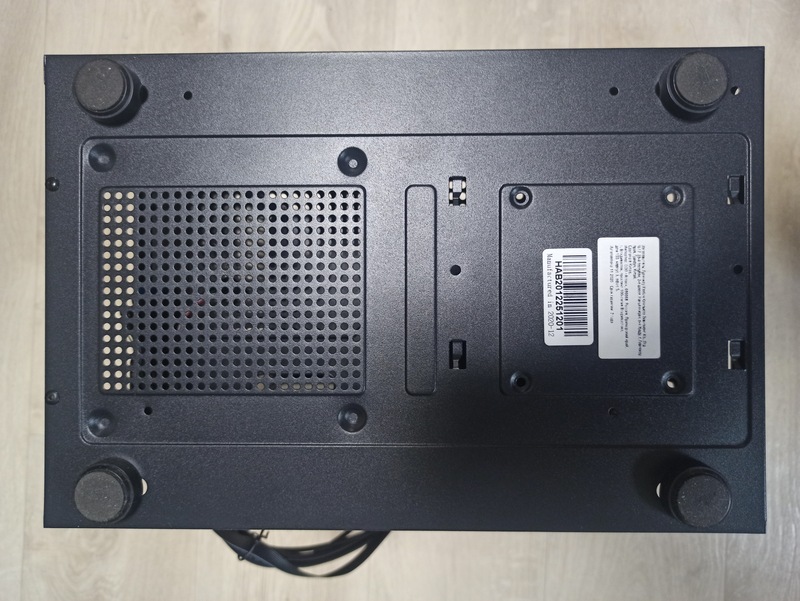

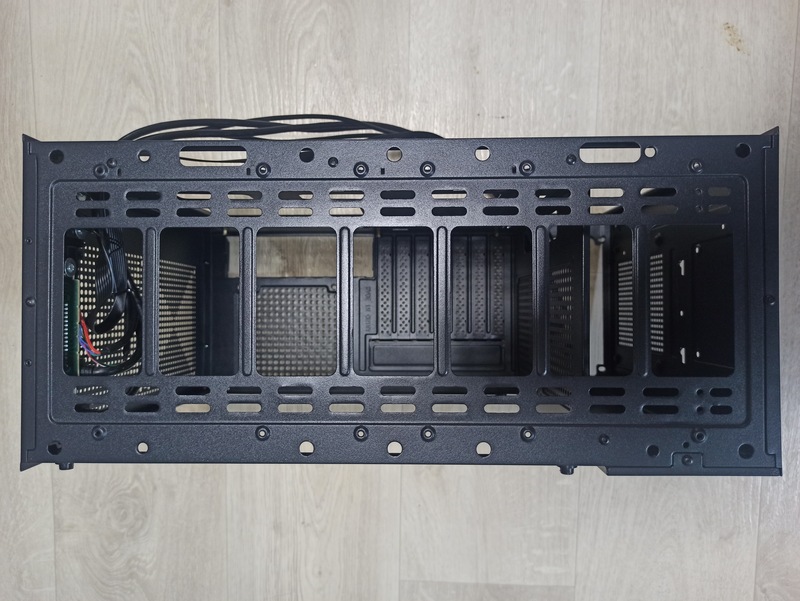

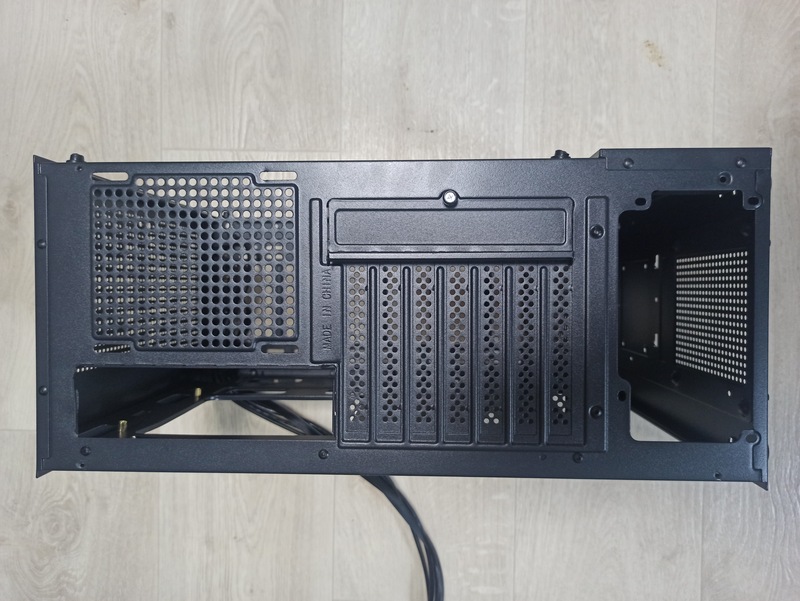

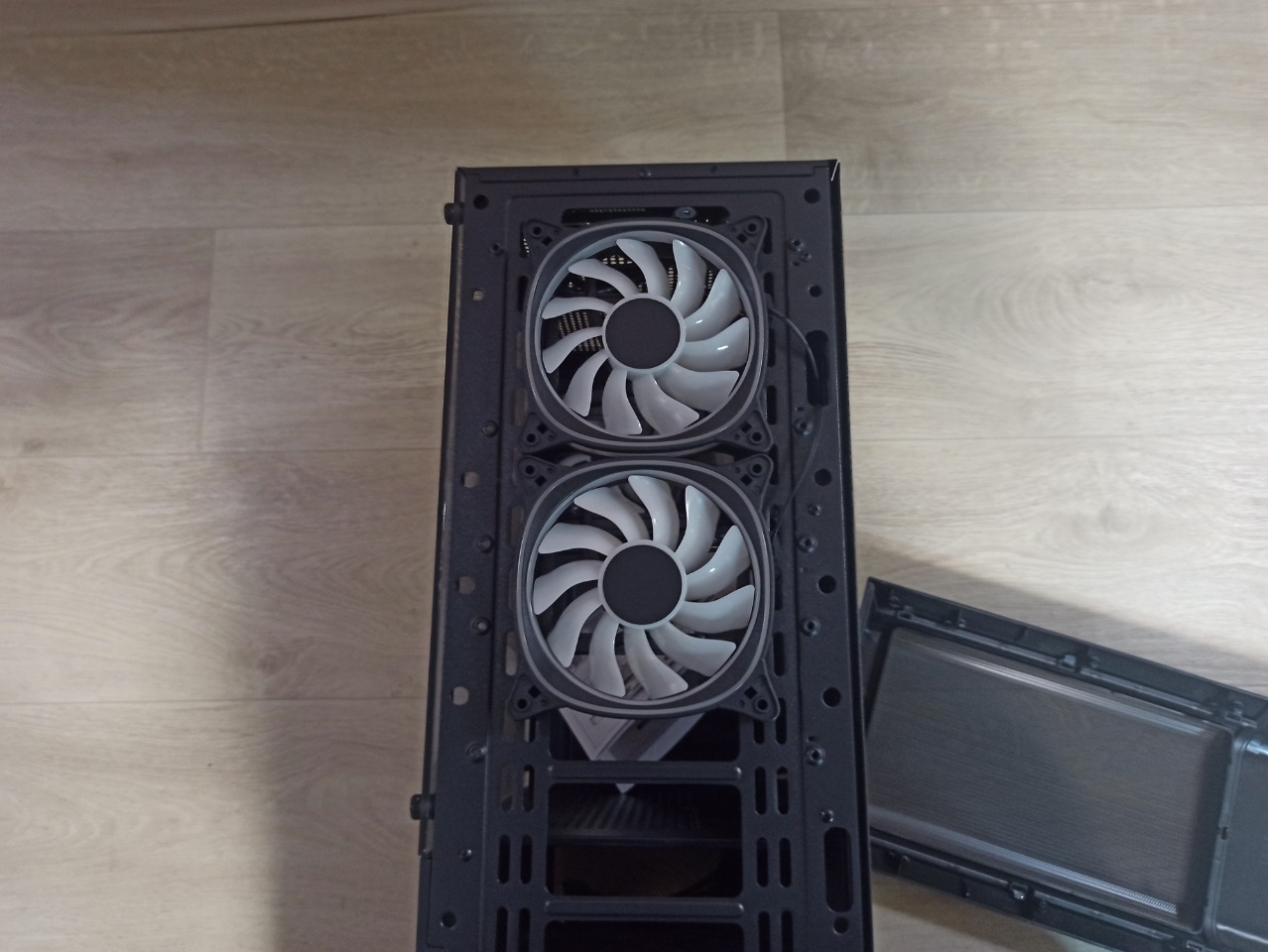

При небольших размерах каркас корпуса предусматривает организацию максимально эффективного охлаждения. На передней панели можно разместить до трёх 120-мм или двух 140-мм вентиляторов, на верхней панели и кожухе блока питания — до двух 120-мм, на задней панели — один 120-мм. Также имеется возможность использовать жидкостное охлаждение в передней и задней части корпуса (передняя панель: 120/240/280-мм радиатор, задняя панель: 120-мм радиатор). Стоит отметить отсутствие пылезащитных фильтров, что является незначительным минусом, при желании можно приобрести их дополнительно (стоимость на AliExpress до 100 рублей). Заглушка для монтажных болтов выполнена в виде дверцы, что очень удобно. На нижней панели имеется вентиляционное отверстие для блока питания, а рядом с винтами для крепления накопителей можно заметить посадочное место под 2,5-дюймовый HDD или SSD. Четыре пластиковые ножки высотой 12 мм обеспечивают необходимый зазор между корпусом и плоскостью, на которую он установлен, устраняя препятствие для притока воздуха.

https://c.dns-shop.ru/thumb/st4/fit/800/800/726031c3397163264afbfcf69d632072/q93_0e3cba1cebbd4a46975e03e6fa2157e2e587449195f631a3ccb97f3c2302548b.jpg

https://c.dns-shop.ru/thumb/st4/fit/800/800/e00e047fb25027588ee2882fb6682bf3/q93_7cfc08cfdf09b5bdd7989a57fe60c079911c6dbc9de98beb110bd895f5aaa49a.jpg

https://c.dns-shop.ru/thumb/st4/fit/800/800/3a76795c180e2a223c509f2d11908b09/q93_f375f46e5cb4e457a7efb3331d2322d254c23e3626d86d7a4c325fdb67a06292.jpghttps://c.dns-shop.ru/thumb/st4/fit/800/800/1d1664797405d5c85e28749eaac232fe/q93_8fa9084f934e1b6316bf4f8e6aecb414c6265d41d4f3917de82dfdc9c2a7572d.jpghttps://c.dns-shop.ru/thumb/st4/fit/800/800/9d1a431008d5611a73b1ea7dfa13795e/q93_67a6297ac54ee21397750fad15a52026f96a7dbd0e69b60fc7a119e18bf0b5da.jpghttps://c.dns-shop.ru/thumb/st4/fit/4624/3472/e17c378f8c152a5c6ad33229ab9242d2/q93_92197980cc4d1f8057a45e743c09ed39984d102f1a457659bcbd452761aef4ba.jpg

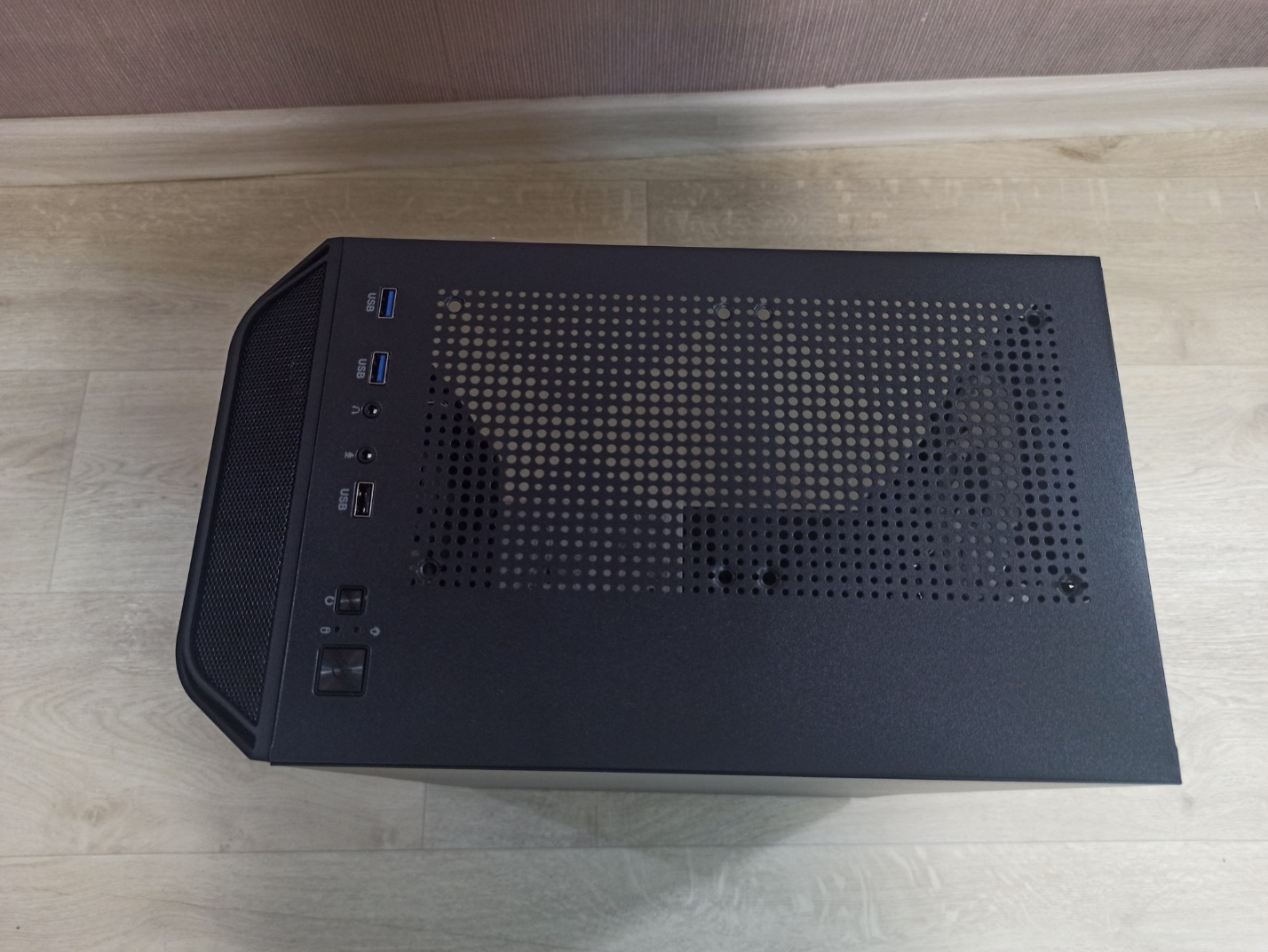

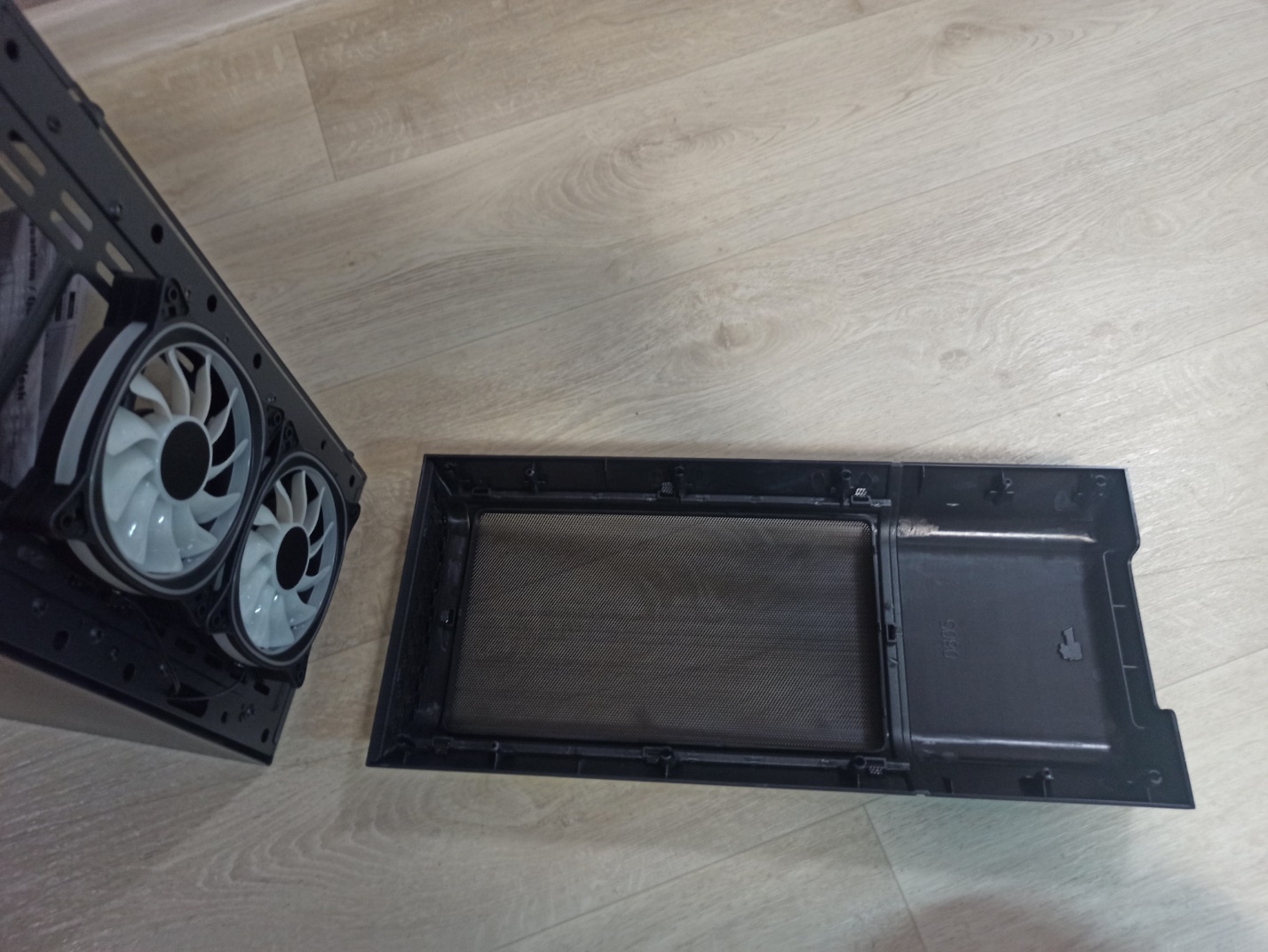

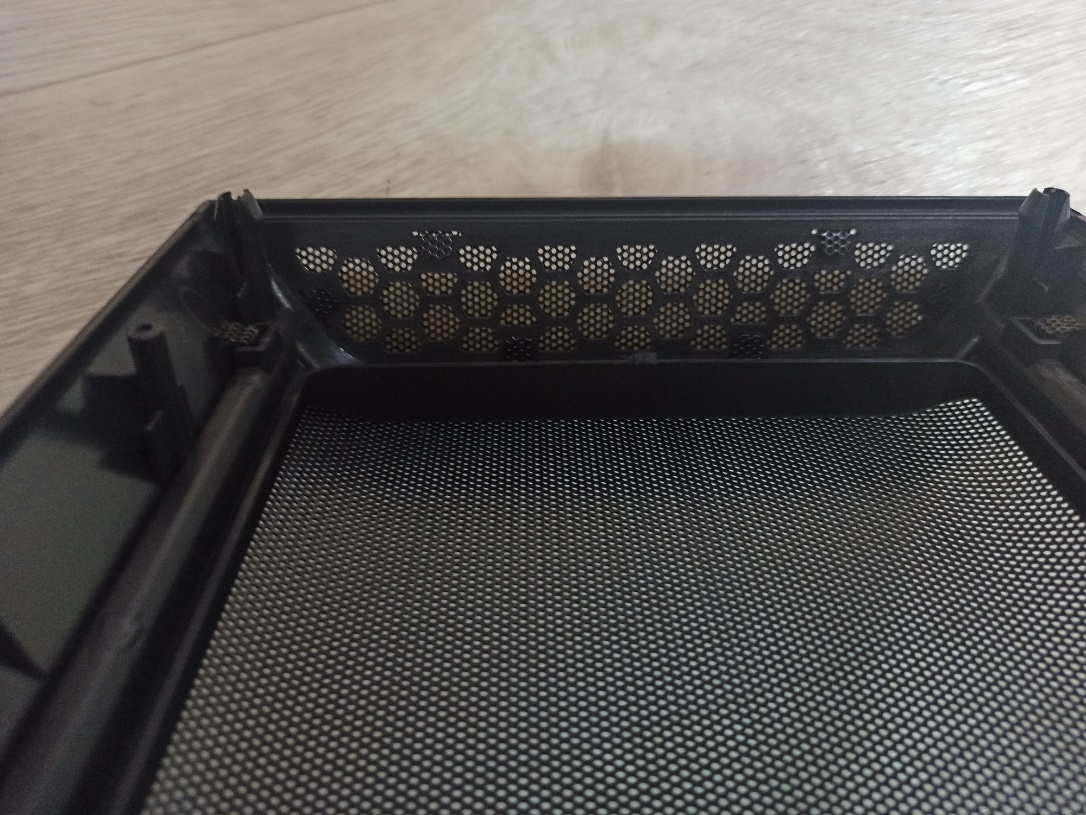

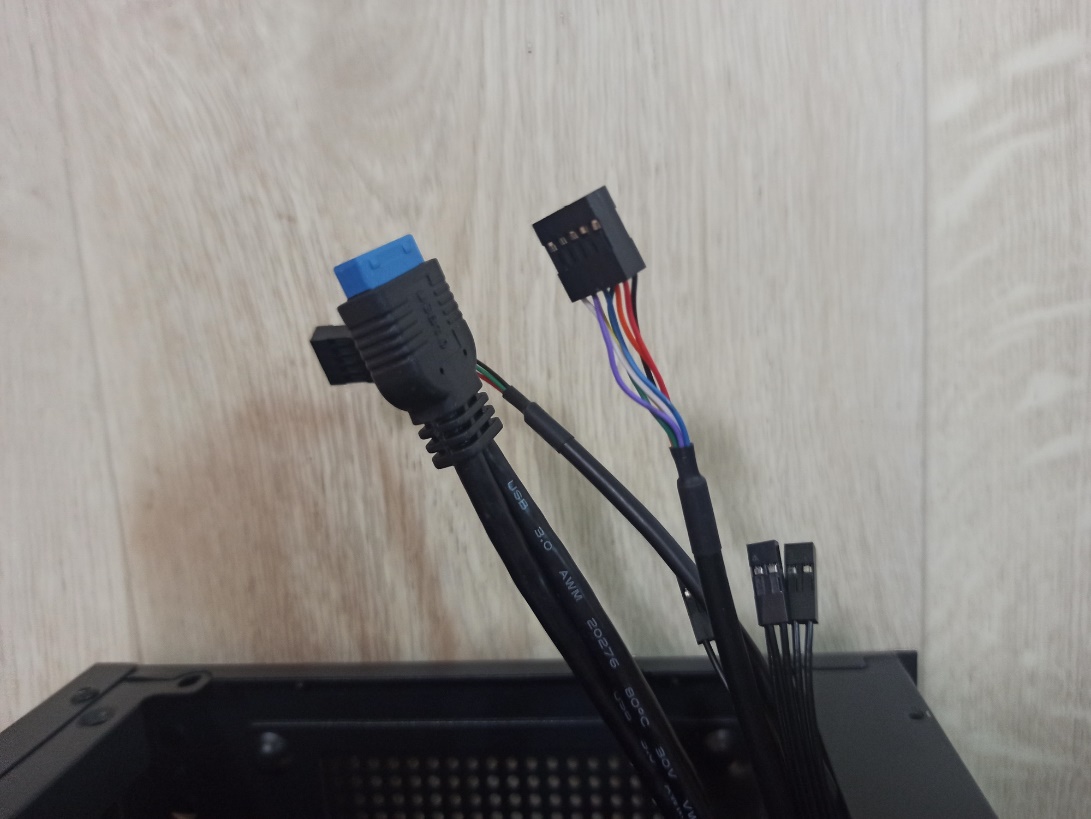

Необходимо подчеркнуть, что функциональная панель размещена на несъёмной части корпуса и не имеет соединения с передней «крышкой». Последняя легко демонтируется, благодаря специальной выемки снизу.

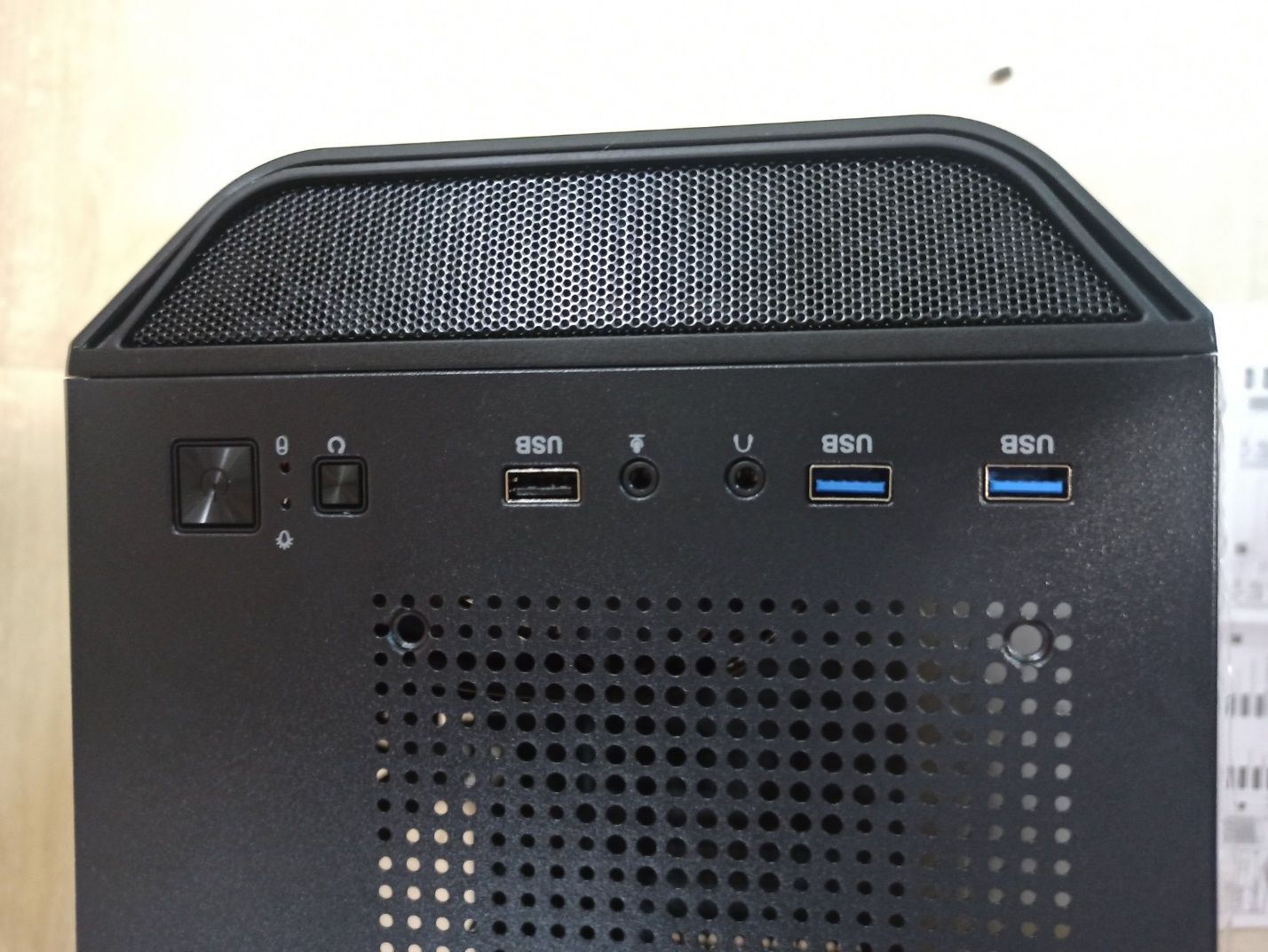

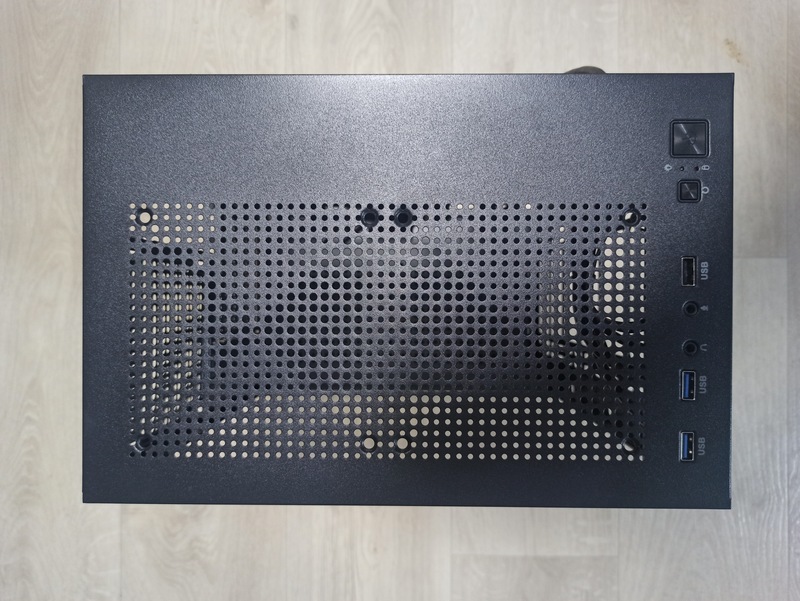

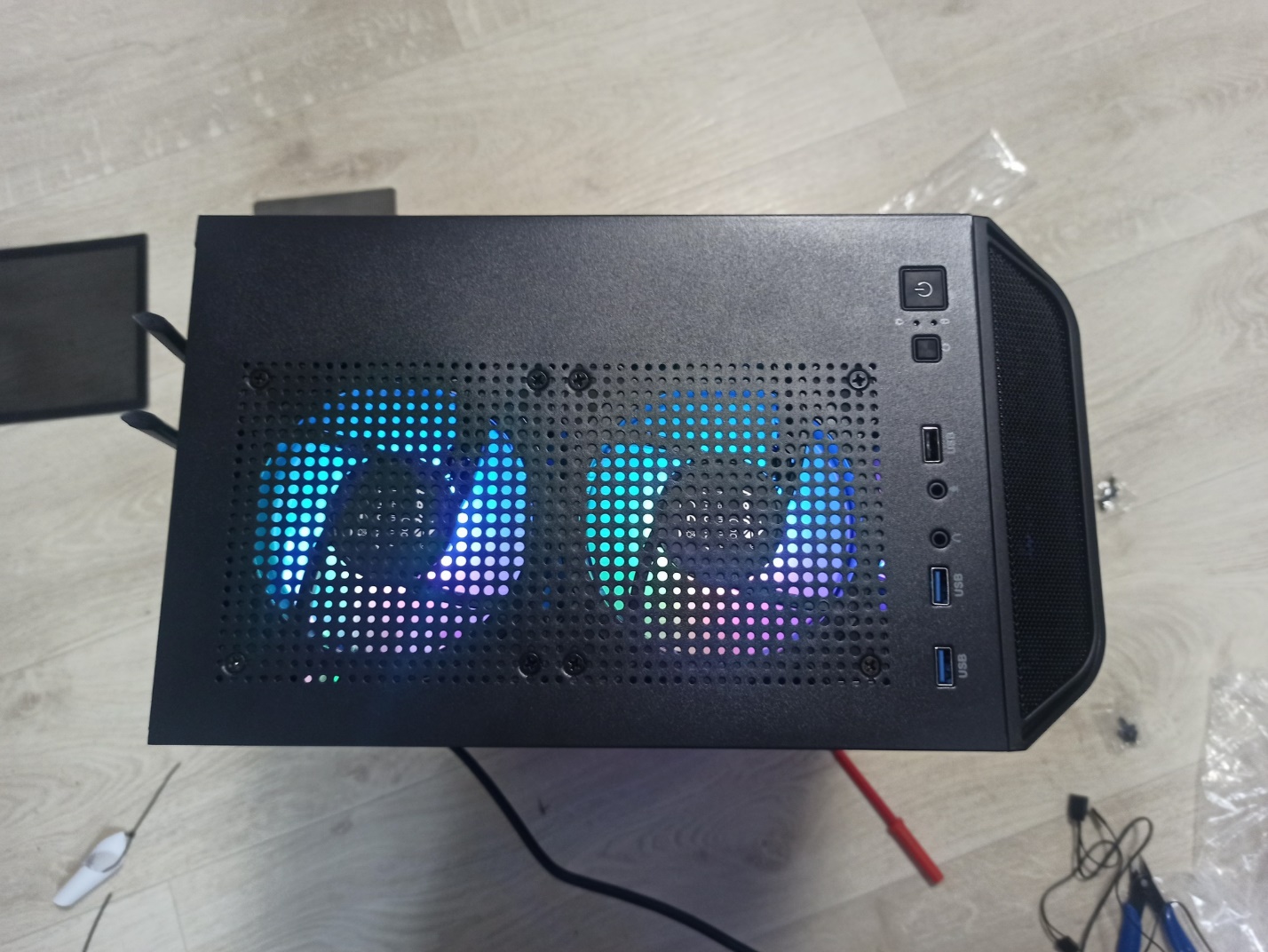

Функциональная панель содержит:

 кнопки включения и перезагрузки,
 два разъёма USB 3.0 и один USB 2.0,
 индикаторы питания и накопителя,
 3.5-jack для наушников и микрофона.

https://c.dns-shop.ru/thumb/st4/fit/4624/3472/b604ddb79460b9e3defcd36da545b06e/q93_6bee0a8f20d0f8314f9bd20ebef2d26c0b8b6a88bbaaf4cddf8957809aeb6b8f.jpg

https://c.dns-shop.ru/thumb/st4/fit/4624/3472/e8b714a311b5fb13b46b69ea769542ae/q93_a6a27ffc96d3987ce884305ff495ebd8529e6e462299395983ae96f1ce85ff31.jpg

https://c.dns-shop.ru/thumb/st4/fit/4624/3472/b69d65db6a0c92dcf1990dc060bf3c79/q93_daeecb2a3a26ae5b58c294398cede6e1b35d993041c1964dcb6037c08591a130.jpghttps://c.dns-shop.ru/thumb/st4/fit/4624/3472/1fe57e413c29a27b4da5913c5601e2b8/q93_d23a27a8c1abb079b4e2d73164af7535720388a9577d0d0414f8b293efb7cec6.jpg

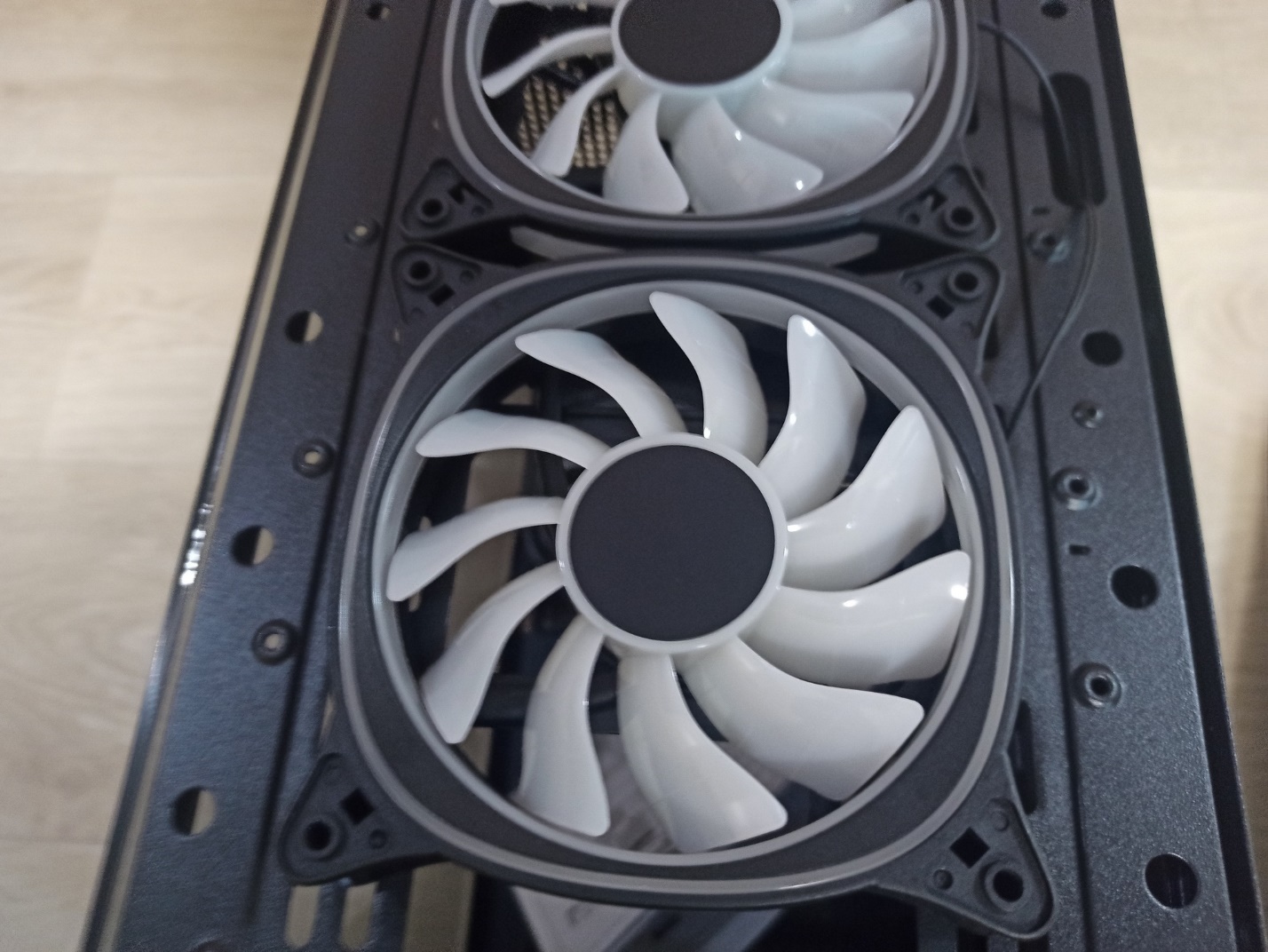

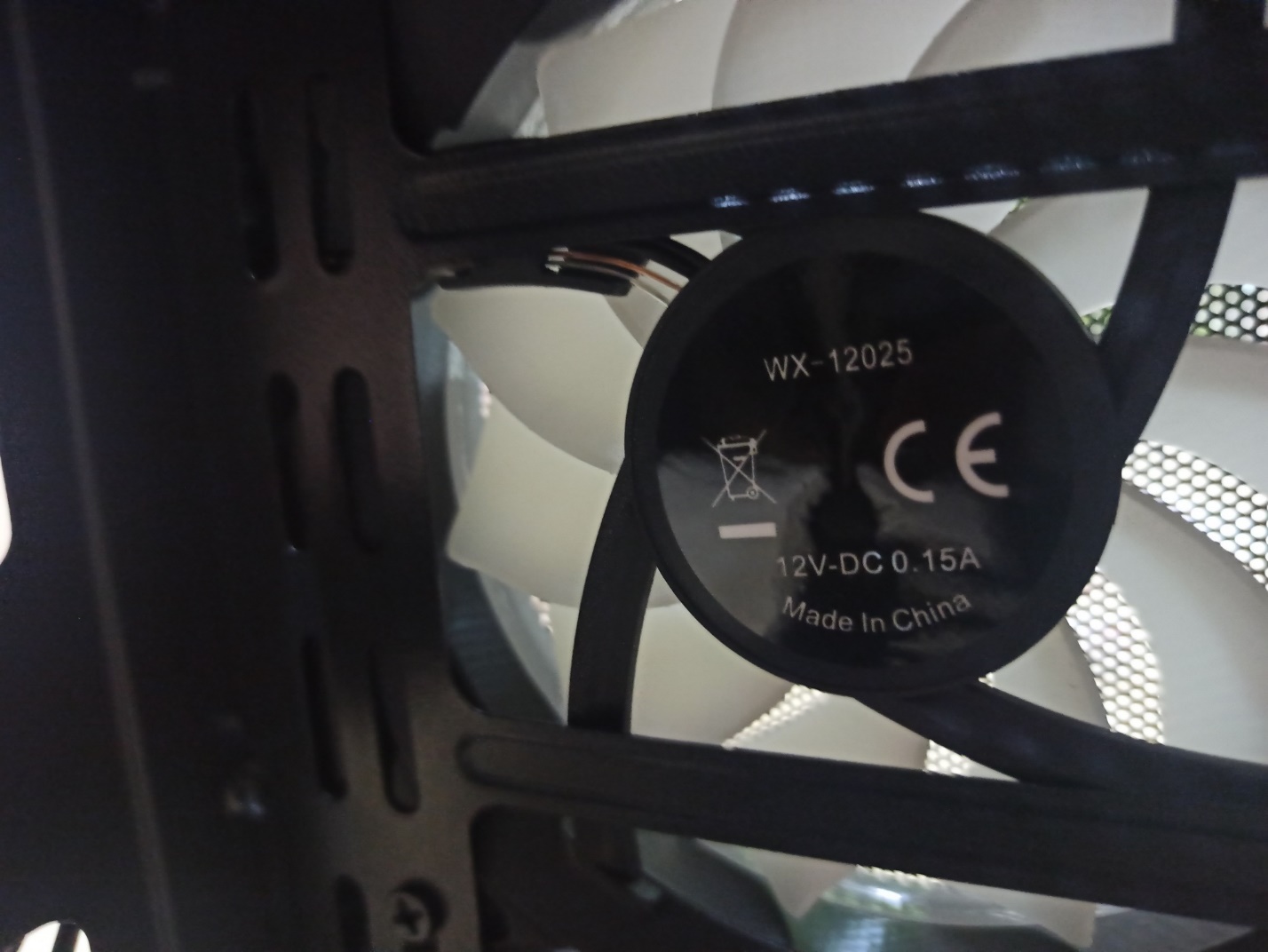

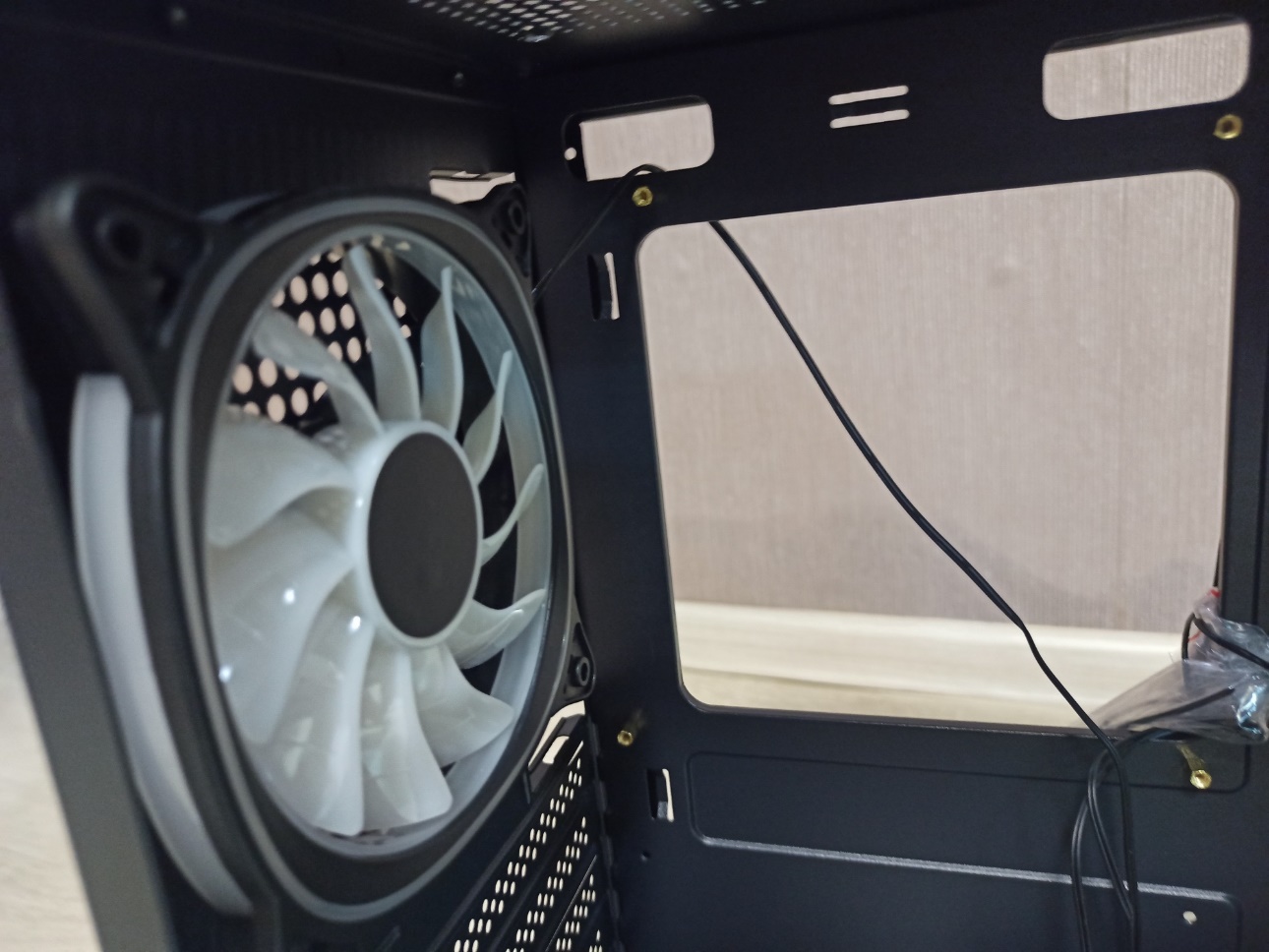

Штатное охлаждение представлено тремя FRGB-вентиляторами WX-12025 (2 на «вдув» и 1 на «выдув»), которые отсутствуют в свободной продаже, поэтому их основные характеристики остались не известными. С уверенностью можно отметить лишь то, что они 12В/0.15А и имеют 11 лопастей (должны обеспечивать неплохой воздушный поток).

https://c.dns-shop.ru/thumb/st4/fit/4624/3472/ffca98fd9a45a79d6c1d372a00ef5a9f/q93_aae5195f9bf2cf28570d4a7a88622fa76f353ca3bcb1745d18eee481eaf03bd3.jpghttps://c.dns-shop.ru/thumb/st4/fit/4624/3472/d4fabea1f39252006ed1efc19832fa14/q93_350fe9d333bb61a87b14fbba5a62e5ae95ef9eebf7d8771fb2f5df8cff035c8e.jpghttps://c.dns-shop.ru/thumb/st4/fit/4624/3472/d4d0647399b2701e753f55b23ed9ab70/q93_f279d83505987bebaa49e202f5b9f5d76f82760e54b0830acb8601e5587955ed.jpghttps://c.dns-shop.ru/thumb/st4/fit/4624/3472/3bb71e5c417f9cbcf669c3bf2de397bf/q93_5e7dacfecdc445feb7a62f0199645fba7bc6c50208c741ec2245eb39a5ee795d.jpg

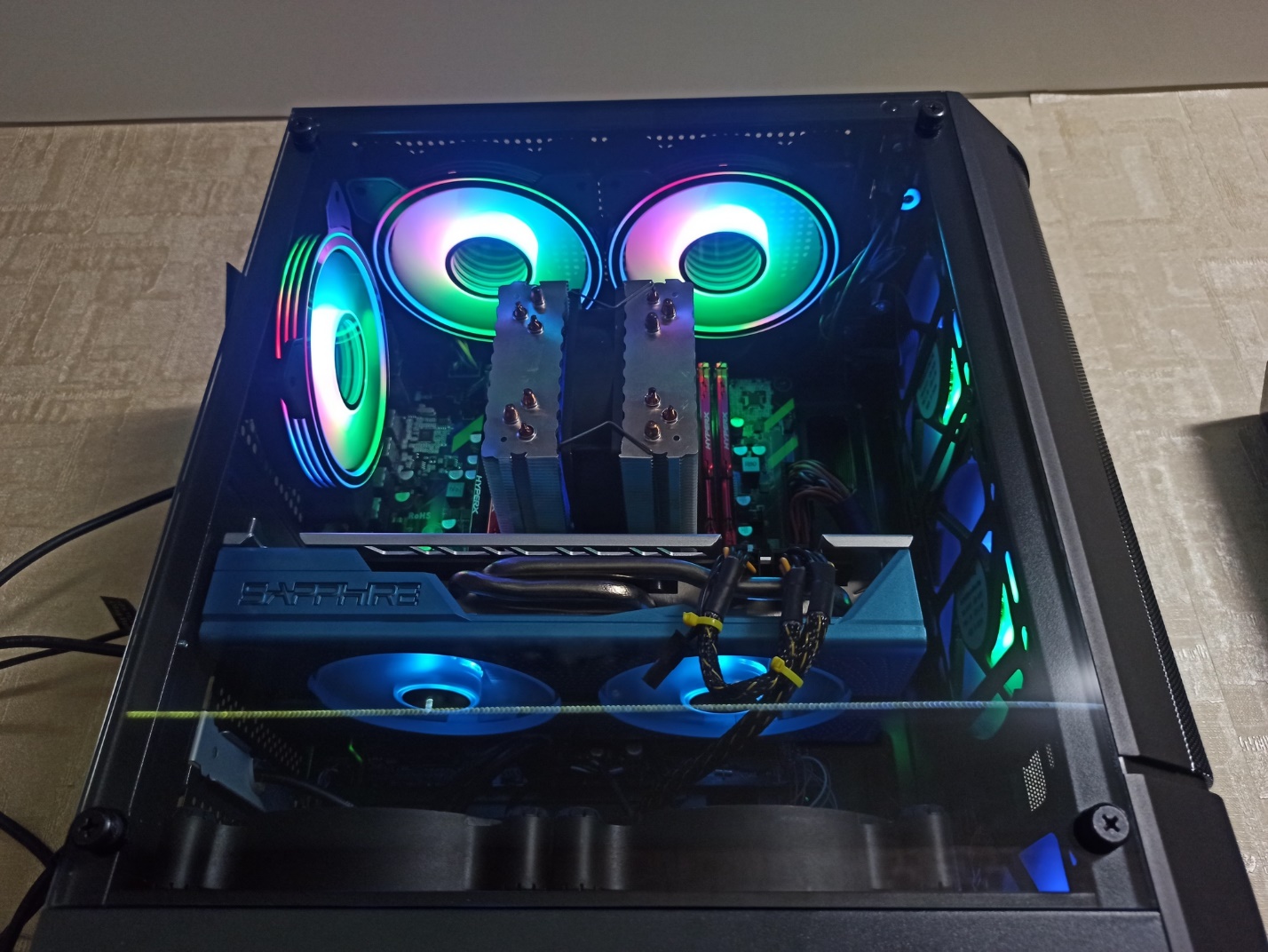

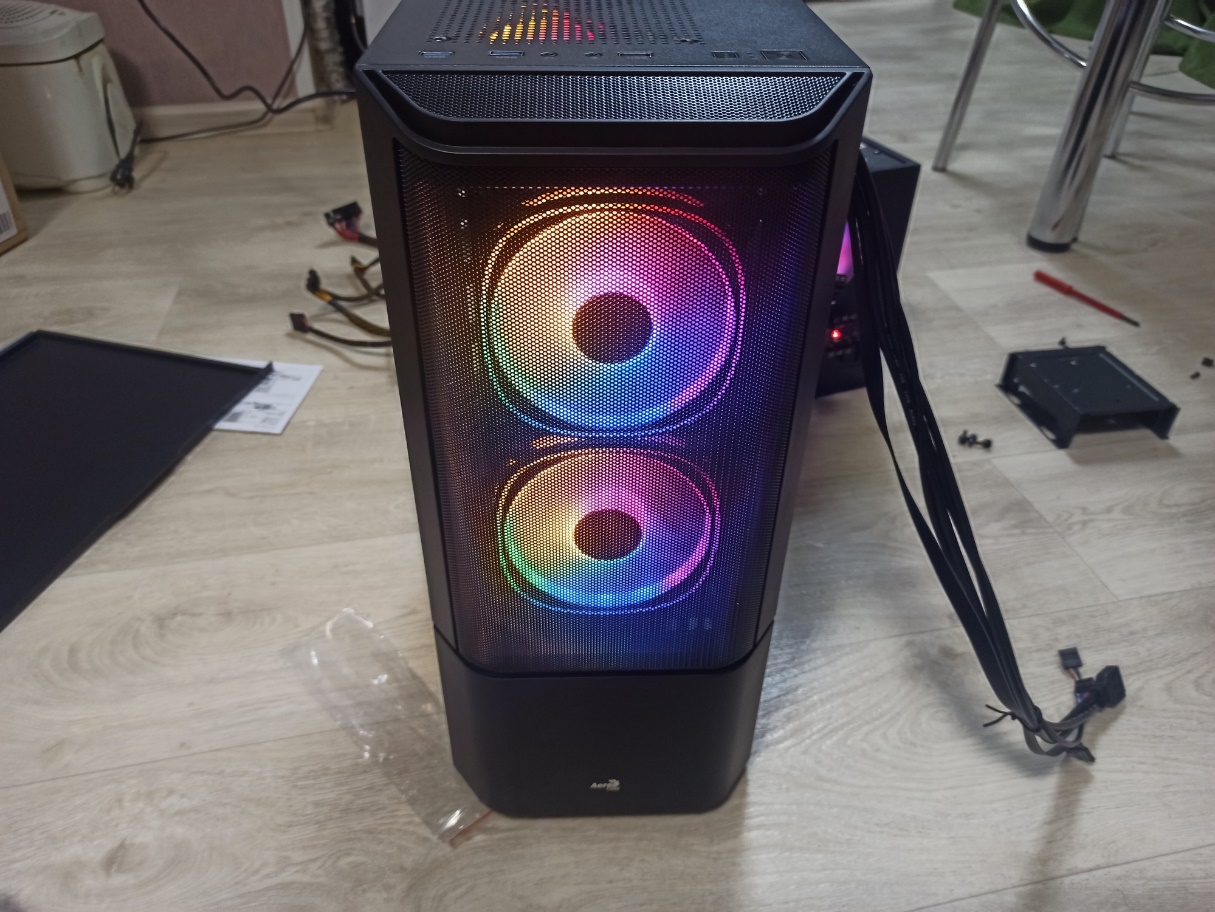

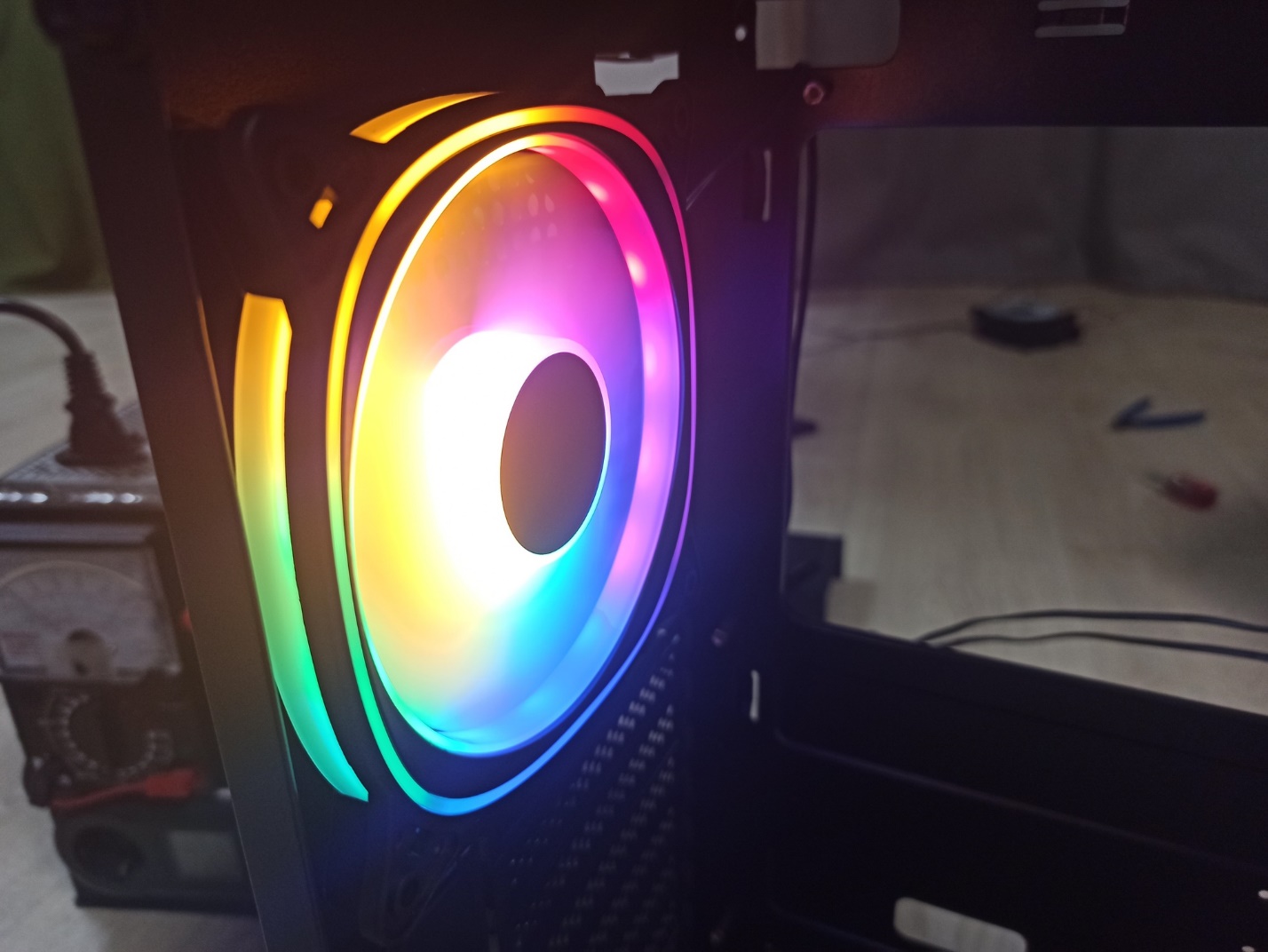

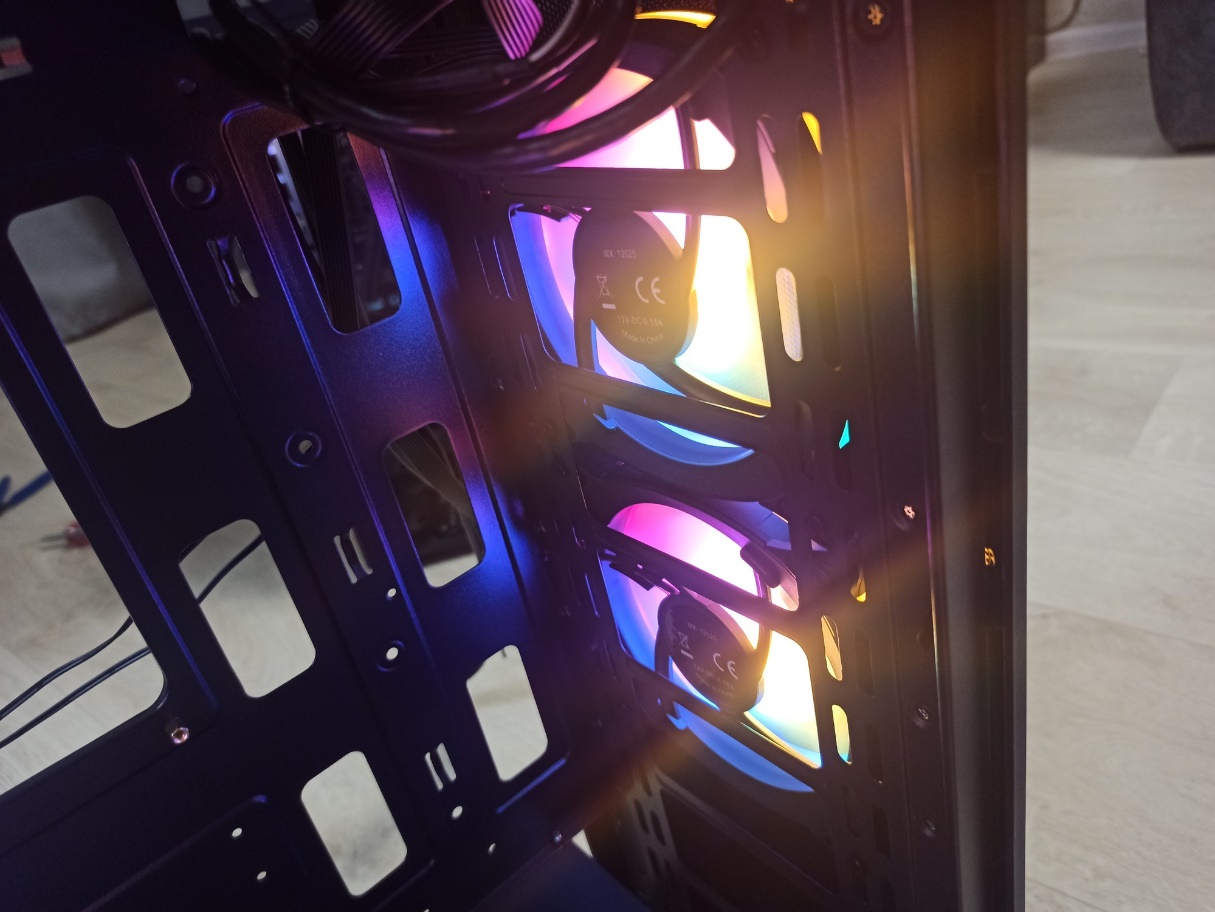

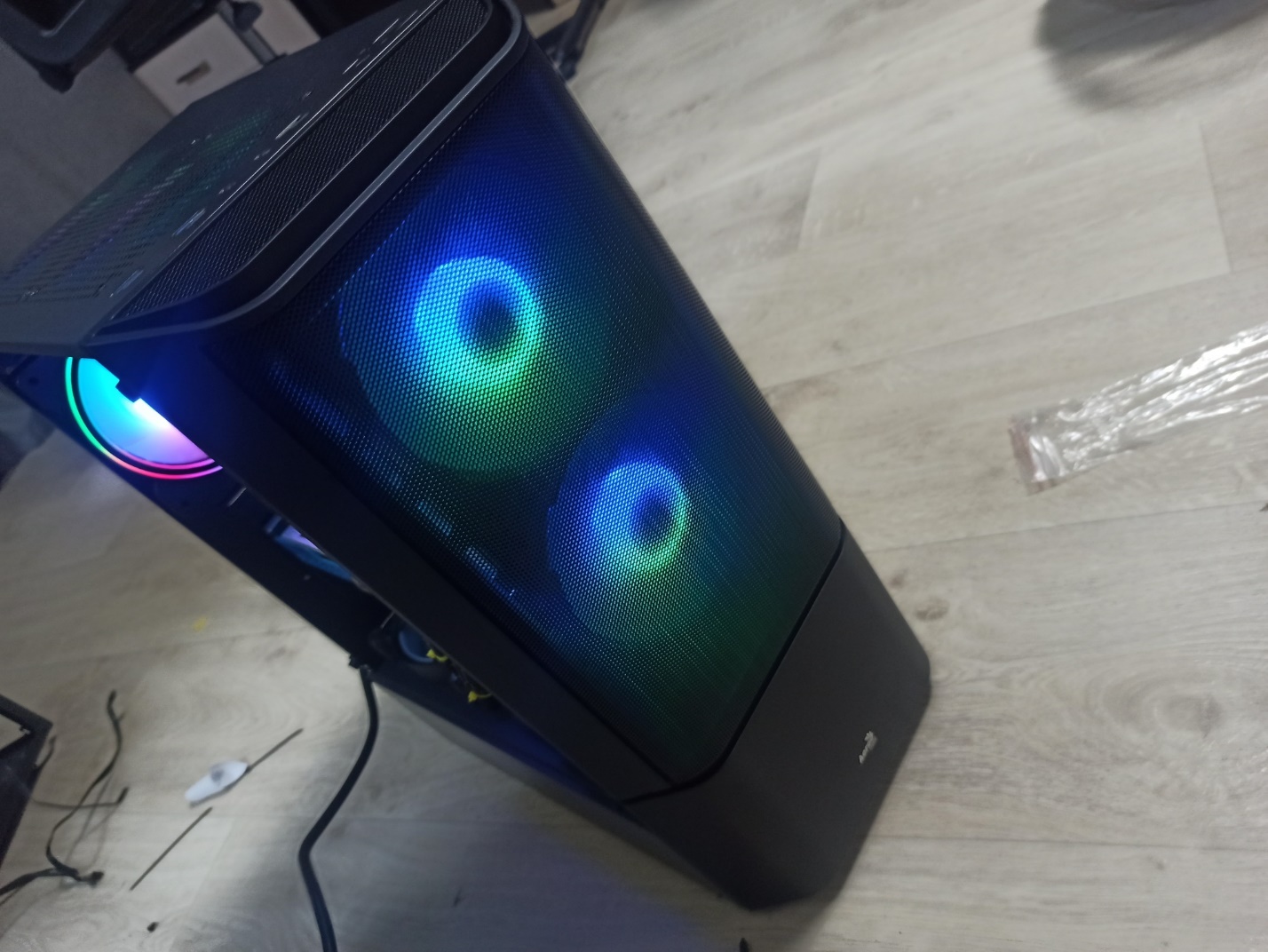

Подсветка внутреннего пространства корпуса осуществляется за счёт трёх FRGB-вентиляторов без каких-либо дополнительных контроллеров и световых панелей.

https://c.dns-shop.ru/thumb/st4/fit/4624/3472/dad5da20d53f2bd78a9c9be69032336f/q93_cb6a33cfbf3f7144504ecc52383a332ed82568209313a9e1f9fd123b082af91d.jpg

https://c.dns-shop.ru/thumb/st4/fit/4624/3472/d2fd072f88254bc094524d2698332880/q93_516b72615f8c3c3fa0de2f1acb362a674d1b96b2f03d43e49c227e9981f487b9.jpg

https://c.dns-shop.ru/thumb/st4/fit/4624/3472/746f6c3f7b5de0fef0954c197f121f51/q93_42f4dbe6df4b216c8d9bdc8be3dd2fc23d633bac405341d8f0af195703ab1697.jpg

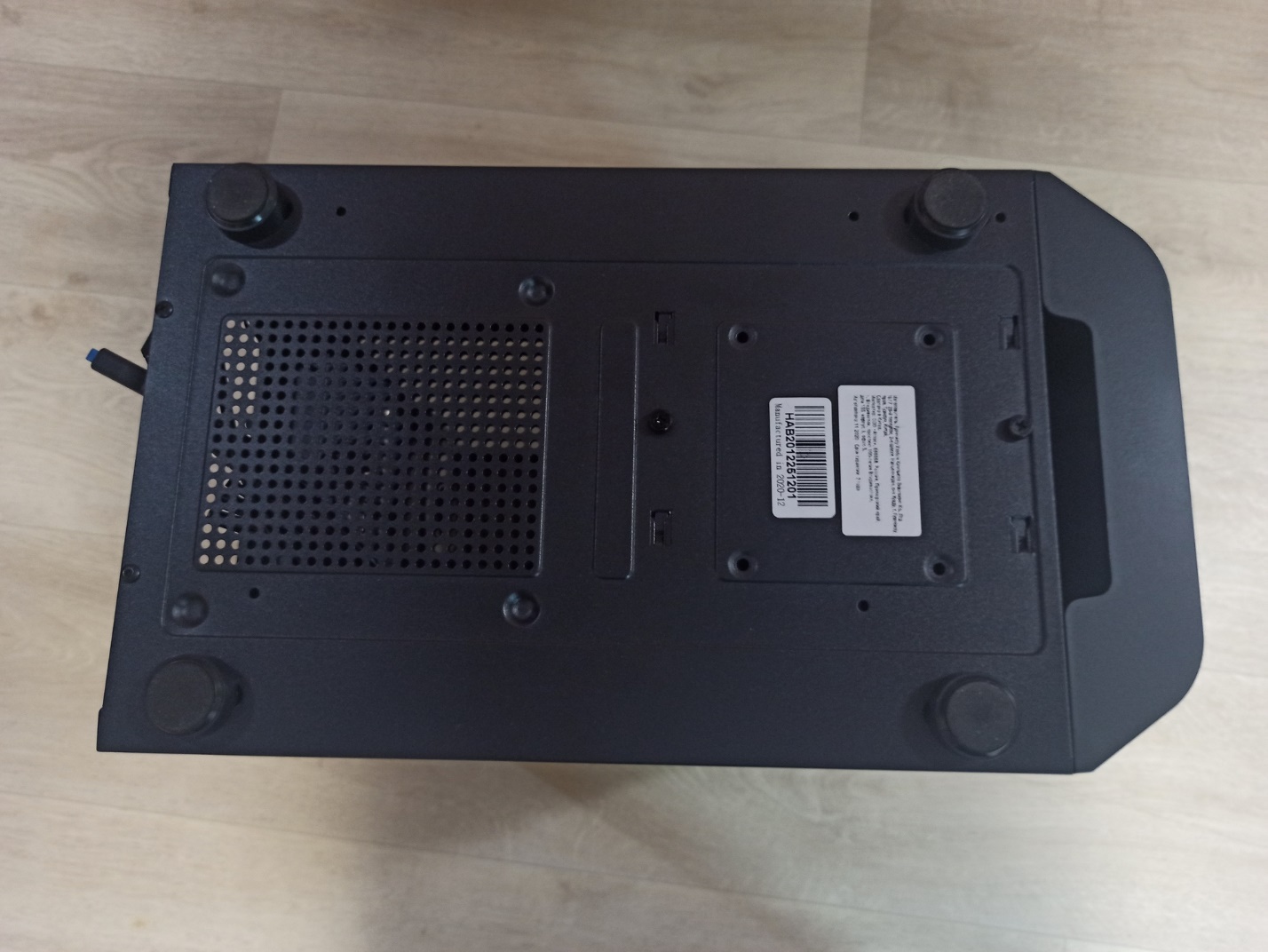

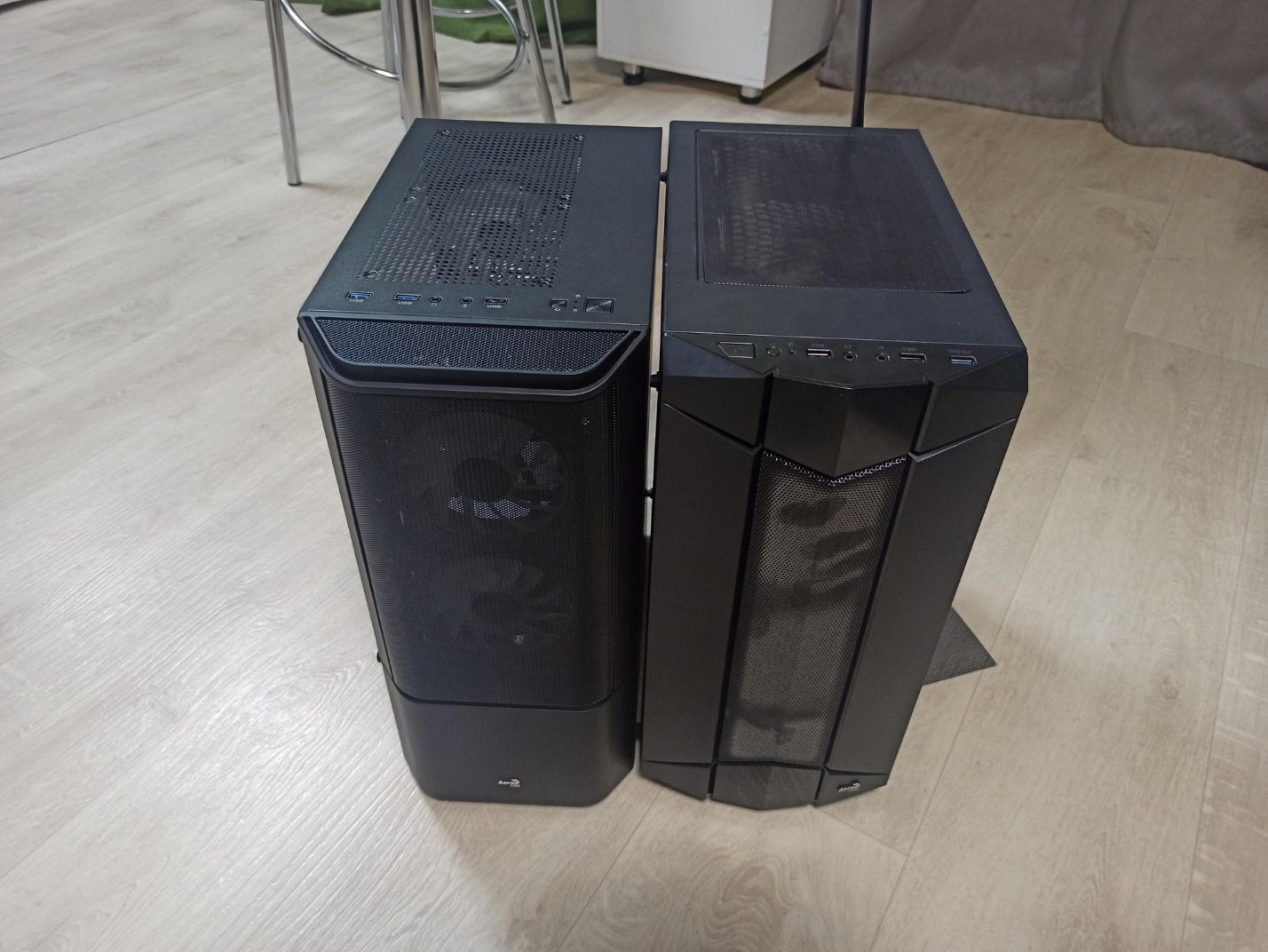

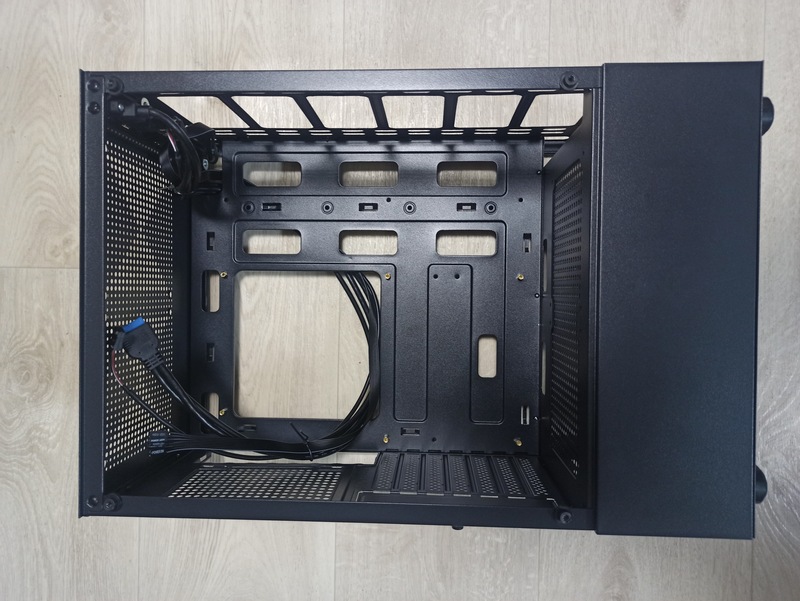

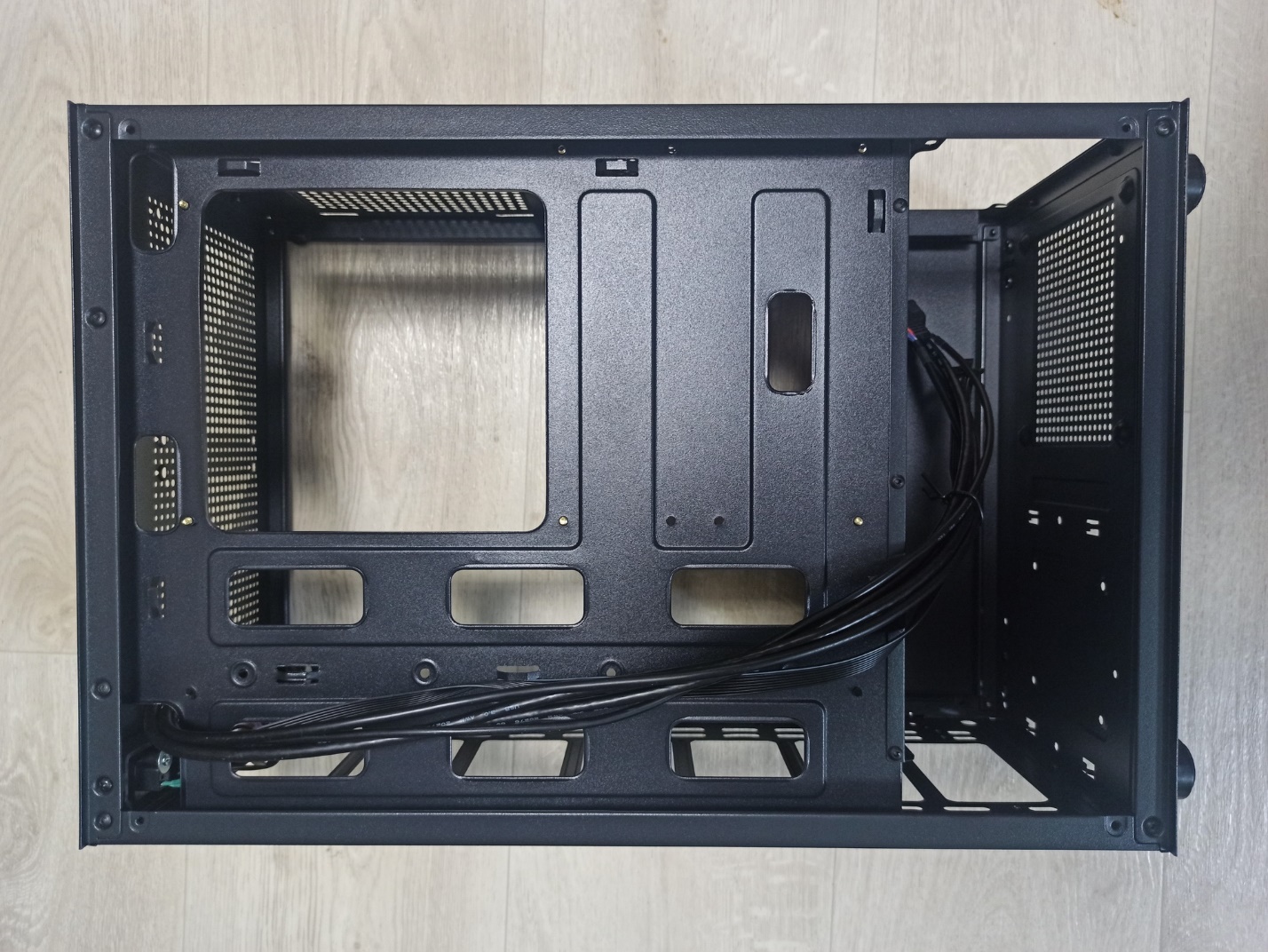

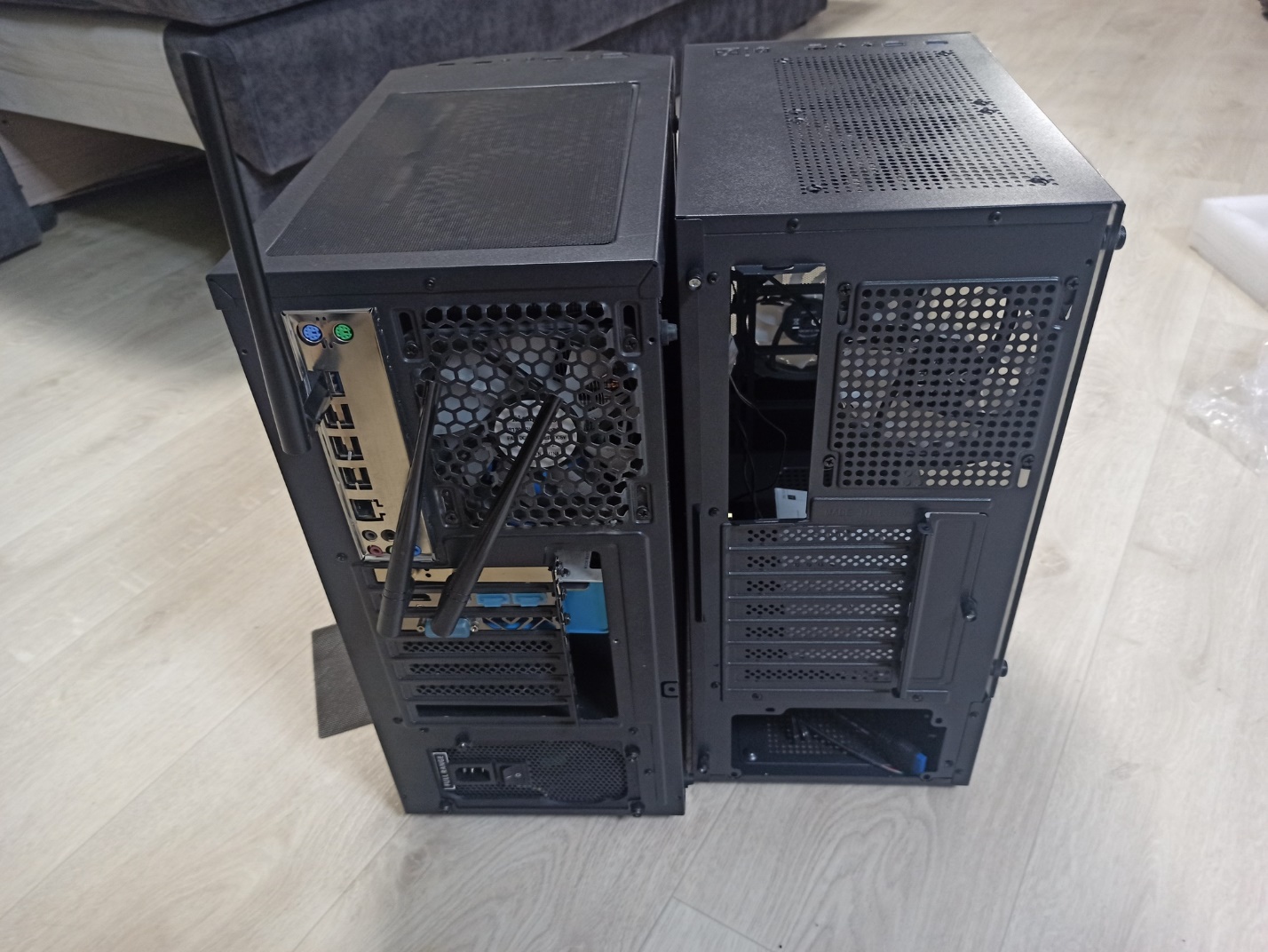

Quantum Mesh в сравнение с корпусом AeroCool Sentinel имеет меньшие размеры с учётом одинакового форм-фактора устанавливаемых материнских плат (Micro-ATX, Mini-ITX, Standard-ATX). Это разница важна при необходимости установки корпуса на ограниченной поверхности (например, на полке стандартной глубиной 200 мм).

https://c.dns-shop.ru/thumb/st4/fit/4624/3472/370220f79798b5d6fb6864649364bb84/q93_b50b82e9ddbb08024834cd87ef5f70aa1714050f2eb60ba8d3bc72ce9ed09075.jpg

https://c.dns-shop.ru/thumb/st4/fit/4624/3472/df14487289bf698ba5e3e77b5b17eb18/q93_dfc3b35cd55e20242de46c4e3537a840e2bb77f825f25d14002dbb67776b1b02.jpghttps://c.dns-shop.ru/thumb/st4/fit/4624/3472/bf4bdee577809506d688edb30fc6e1be/q93_f0c1d6f01c436dd1dcb186db1743b10048cff1838b2943a69ae5eab3938d3109.jpg

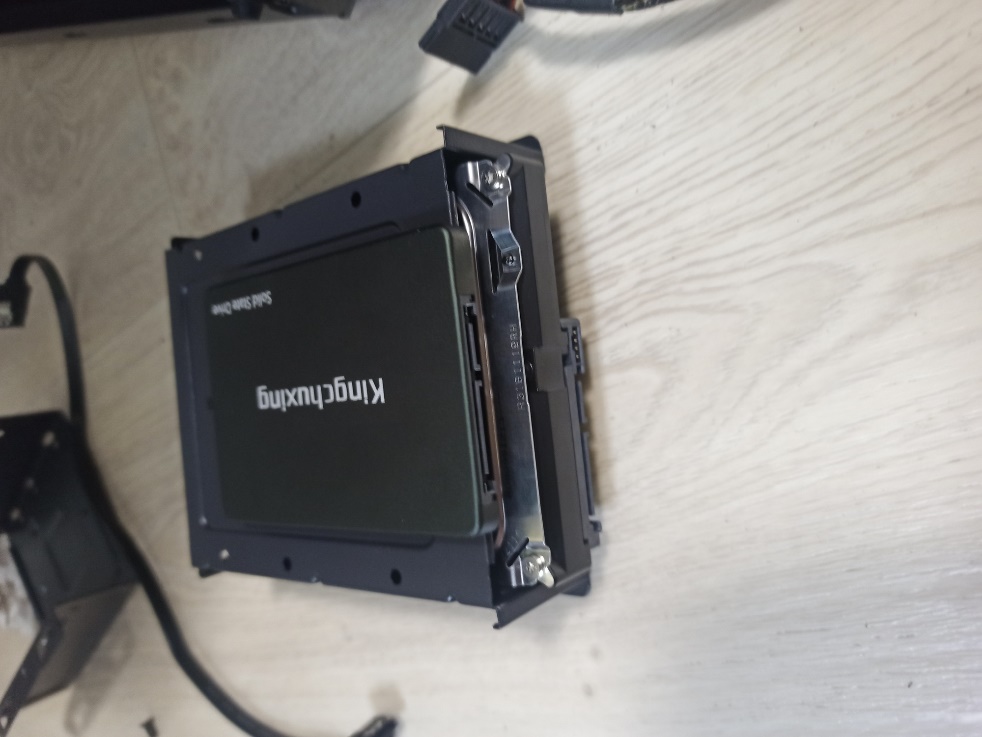

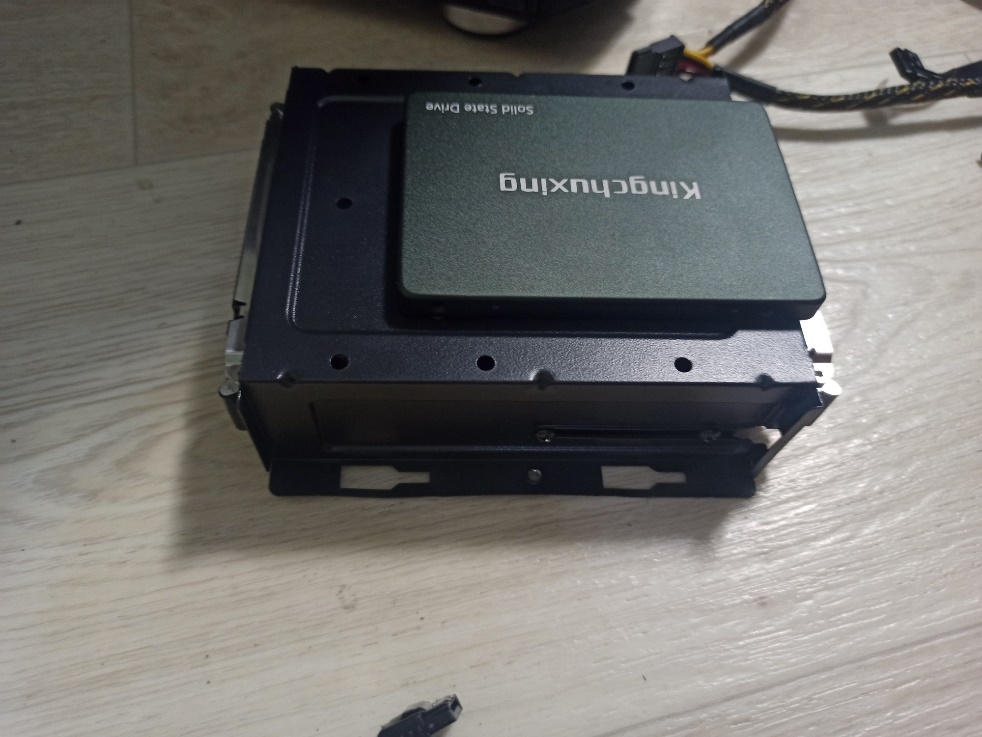

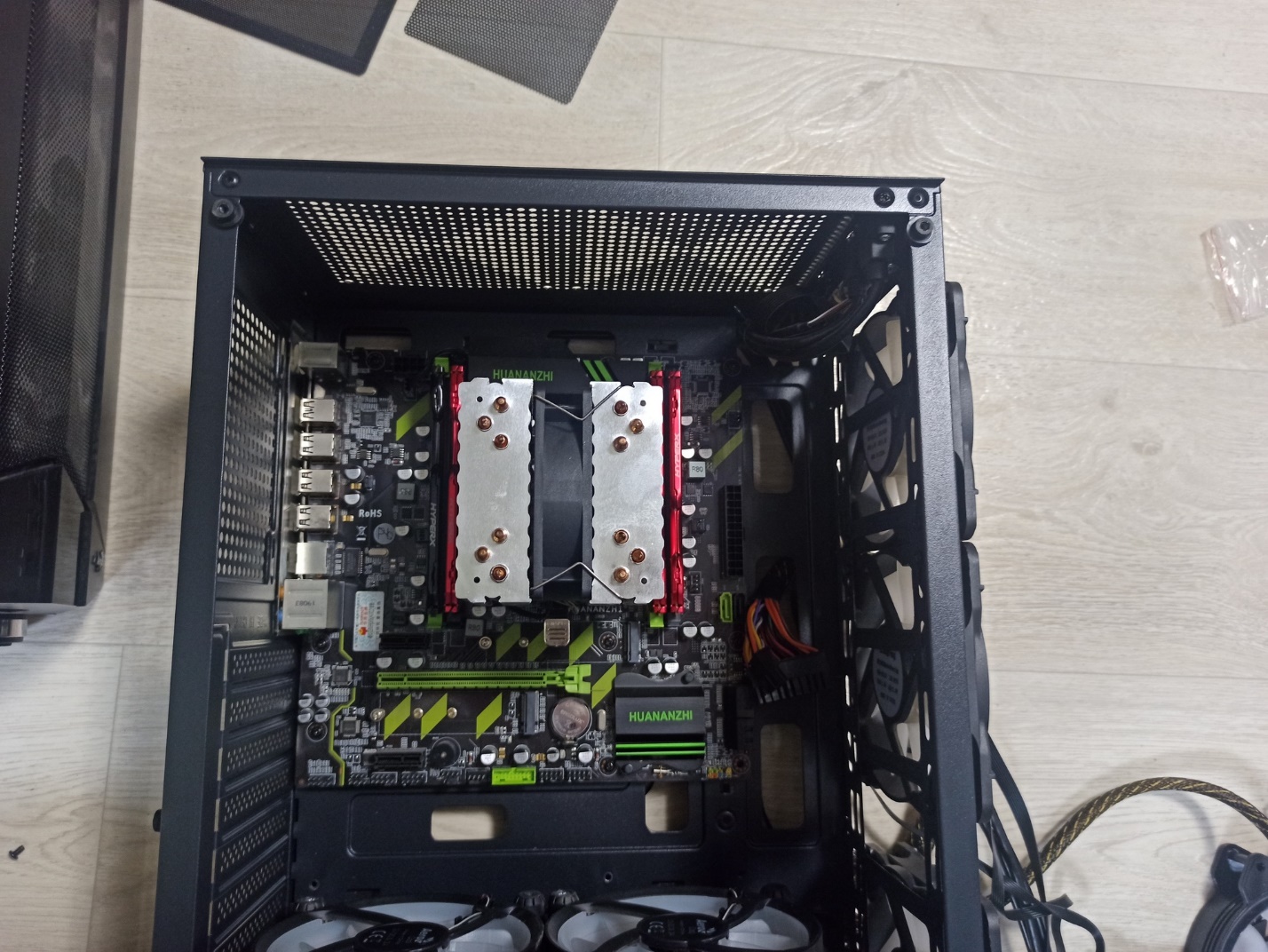

При монтаже компьютерной системы в корпус Quantum Mesh были замеченные некоторые недостатки «»компактности». Возникли сложности с установкой жёсткого диска и SSD-накопителя. После монтажа их на корзину, её было очень трудно установить на место, так у нас уже был установлен блок питания и корзина упиралась в оплётку основных проводов из БП, пришлось его демонтировать. Поэтому стоит соблюдать очерёдность сборки системы. Ещё следует обратить внимание на размещение дополнительных вентиляторов на кожух блока питания, если планируете их установку, то сборку следует начинать именно с этого.  В корпус возможна установка до двух 3,5” накопителей (либо по одному 3,5″ и 2.5”) для Micro-ATX и ATX материнских плат, или четыре х 2,5” (либо по одному 3,5″ и 2.5” и 2 х 2,5″ ) для Mini-ATX форм-фактора.

https://c.dns-shop.ru/thumb/st4/fit/4624/3472/6b668b2aee96a8654feb5c6514a15078/q93_6541e3c6a8ae85d70cfa11dfe8e6352c5ba37511bb4a610c9444c25a6ce574ba.jpg

https://c.dns-shop.ru/thumb/st4/fit/4624/3472/b41e44e7214343090503460d52a4975f/q93_56a494629d9295b2ca4435c8d8e05ca2eb13fcd04c17c78a140d8cf945356800.jpg

https://c.dns-shop.ru/thumb/st4/fit/4624/3472/b5799f61cf3299dcfe81602c6a310476/q93_a2a909761616be2063281f37f042e3a7b4ff64817978a2d075232b66cf9de974.jpg

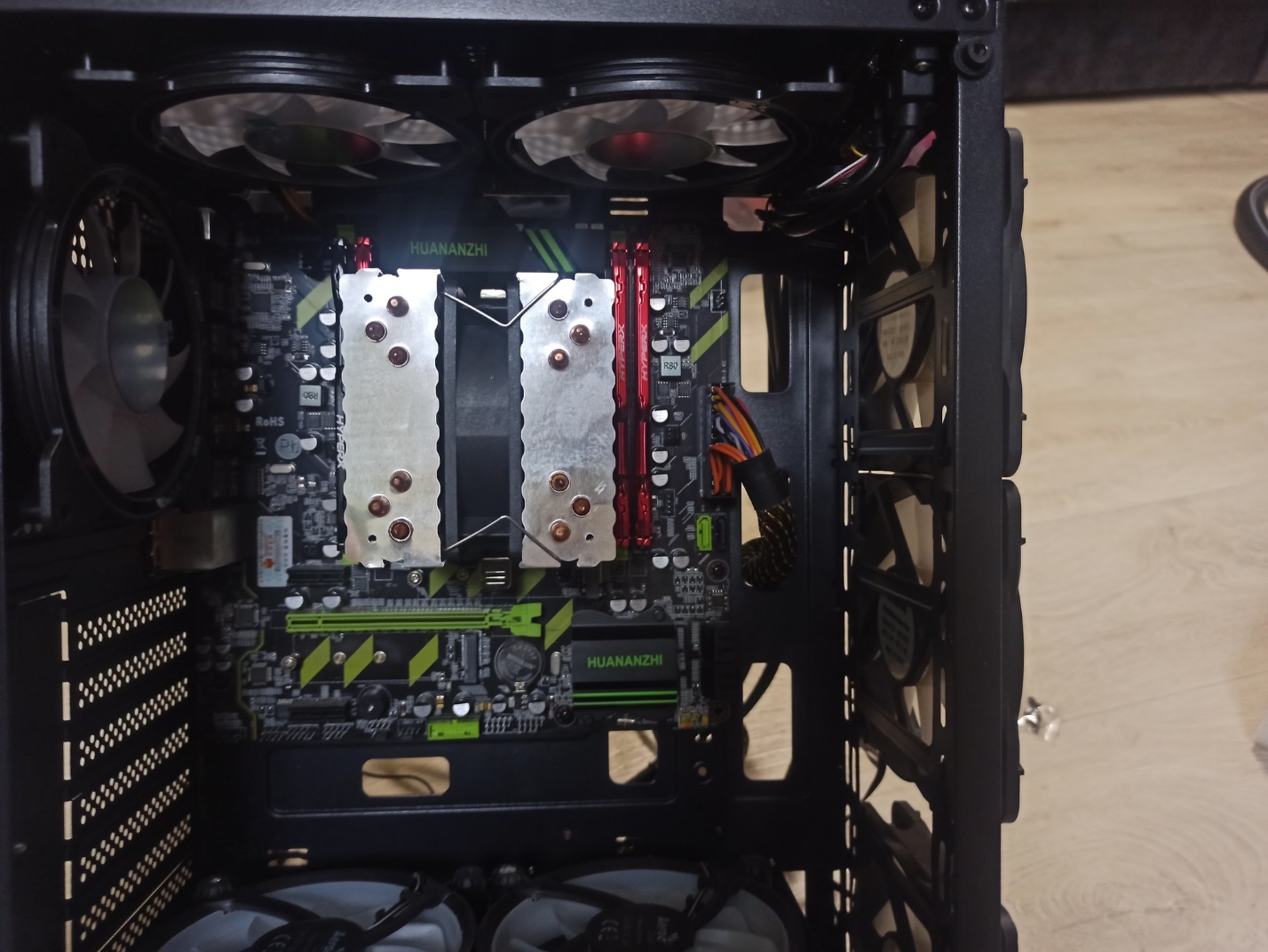

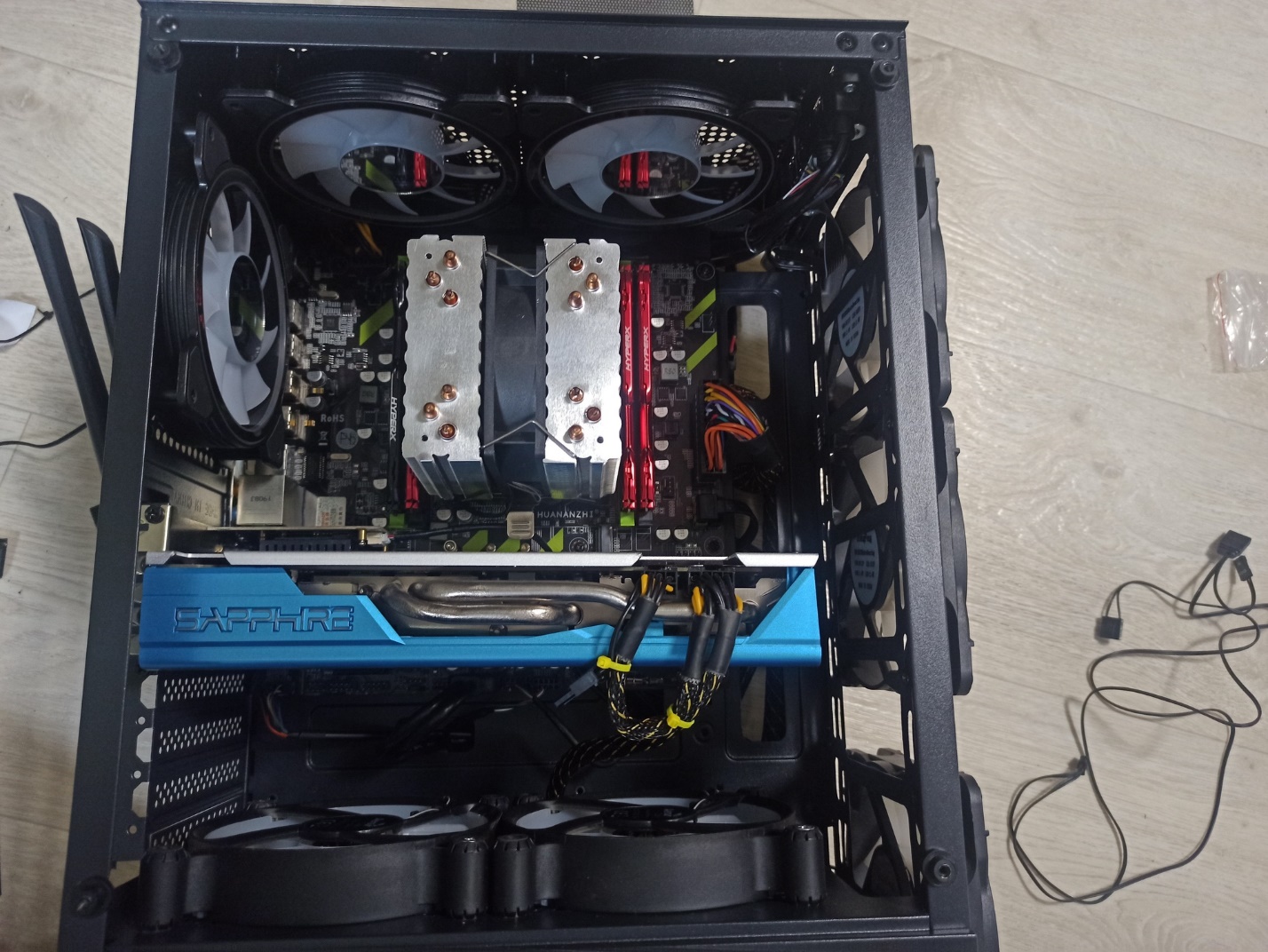

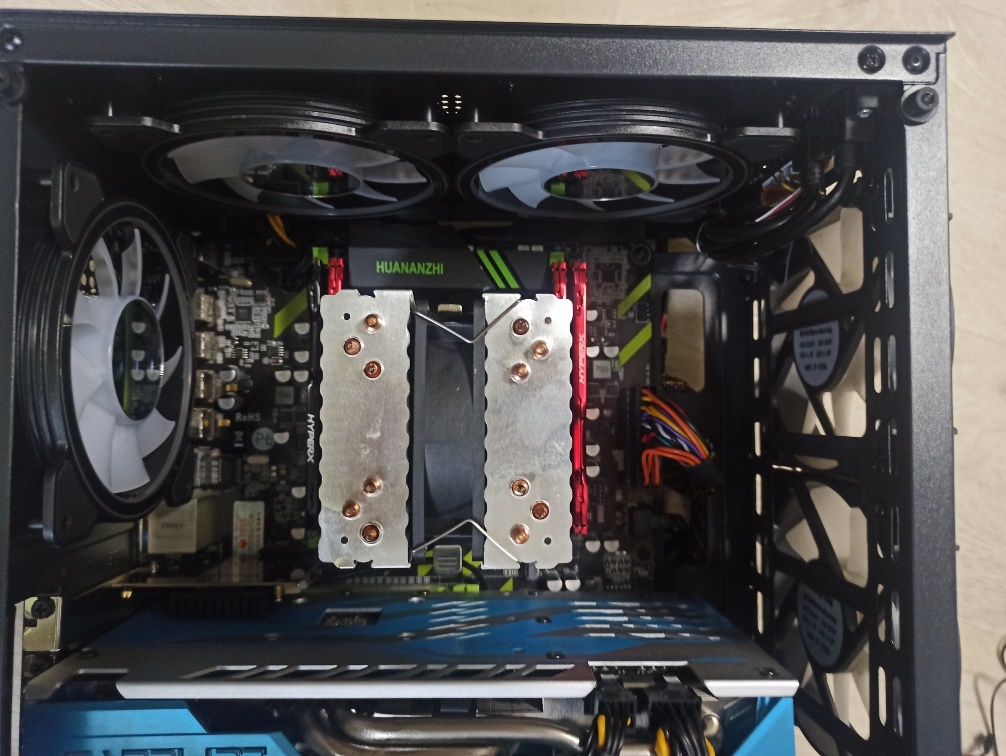

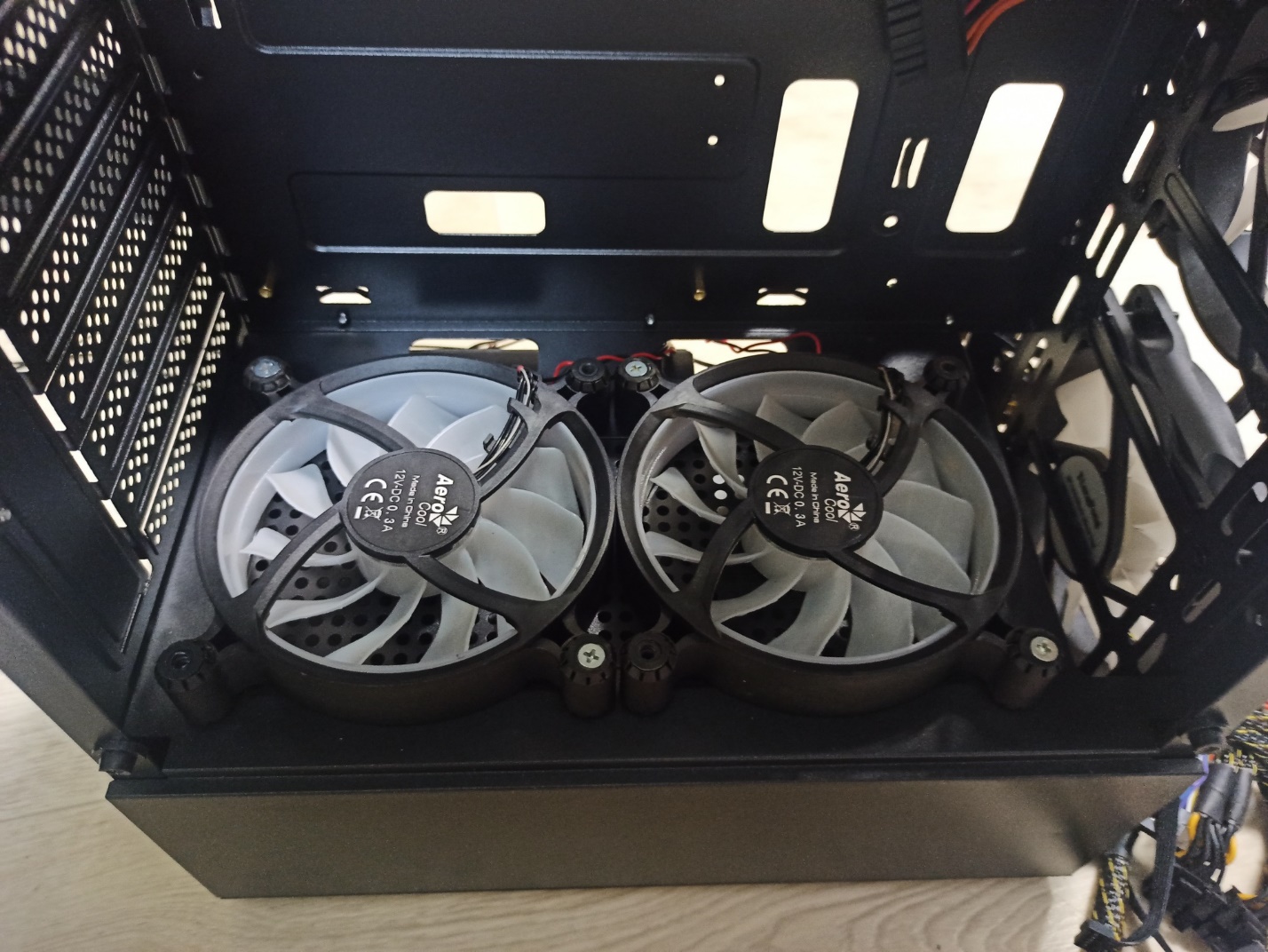

С установкой дополнительных вентиляторов сверху корпуса после установки материнской платы с кулером, проблем не возникло. Внутреннее пространство поддерживает размещение процессорных кулеров высотой до 158 мм.

https://c.dns-shop.ru/thumb/st4/fit/4624/3472/b3a529a34588279e21ddb58939c05c55/q93_69efbef68d6f9cf59653cc8cdbbe5401e36158162e8dd07eb790ee0b22a3ebb0.jpg

https://c.dns-shop.ru/thumb/st4/fit/4624/3472/011686a8a17e8781cc47a4163b1883ac/q93_57aa0202577871adb9e58c270791fb9fea95feffabef8a9e372242d7db212c6e.jpghttps://c.dns-shop.ru/thumb/st4/fit/4624/3472/8a59c43eb63f233a8c956bdc58787f93/q93_0125c17274d4ddbd0143a735292de1cd6ebdc68782f9ded727bb9935c39d3fb9.jpghttps://c.dns-shop.ru/thumb/st4/fit/4624/3472/eeb3902c92210abd2a44a910c31e0c8a/q93_85b4b816505565860ab705f0174784b0a0bb33b42b252ac366cc28b0498b9585.jpg

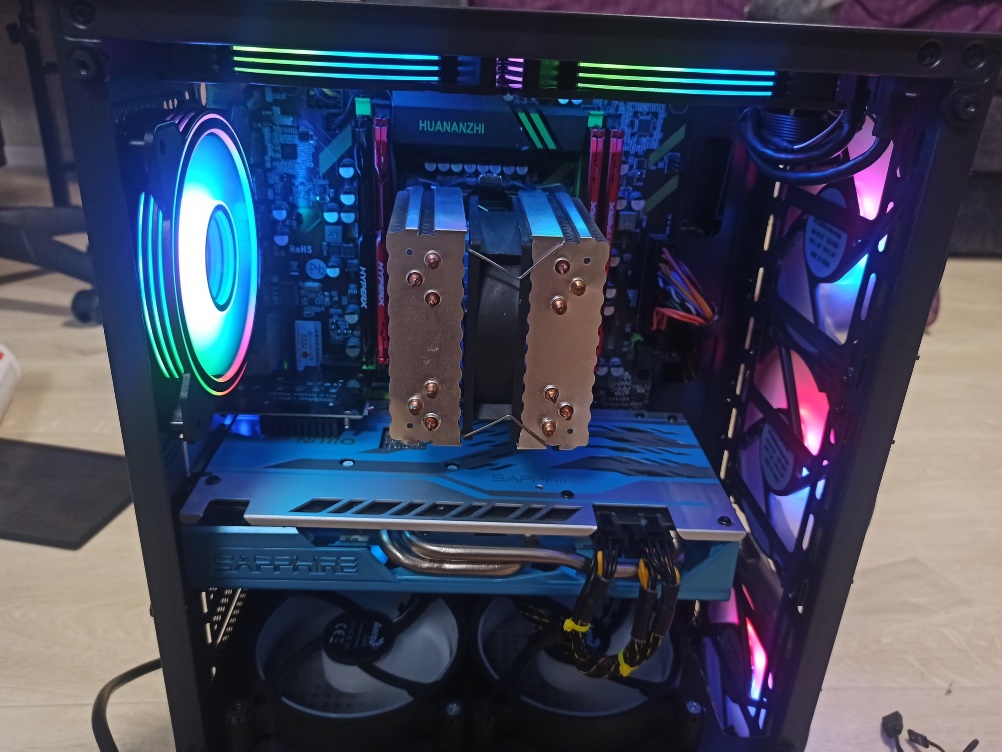

Видеокарта Sapphire AMD Radeon RX 590 NITRO+, не смотря на внушительные размеры (260 мм), свободно помещается в корпусе, не создавая препятствий для дальнейшего монтажа. Пространство между материнской платой и боковой стенкой отлично вмещает все кабели  и даже хаб от дополнительных вентиляторов Mirage 12 Pro, поэтому укладка всех проводов прошла без лишних сложностей.

https://c.dns-shop.ru/thumb/st4/fit/4624/3472/1801af79fc1fe02fac3242c32e9e5ab1/q93_ca269117fe659477dba5977581f7840ad0c2cc9d064e6c74b218b23399f42270.jpg

https://c.dns-shop.ru/thumb/st4/fit/4624/3472/cd812b611ed8ee718b9f5eee9462c038/q93_99d84392bf1c179209aa849e0226fddc88c1dc18eb711f1d37afa5b629ced40b.jpghttps://c.dns-shop.ru/thumb/st4/fit/4624/3472/f5607f981ca466f80787423ed25f1b8a/q93_8658a361dfca625b78df4f77c27277e499f540301922f5260621e9d4ddf25764.jpghttps://c.dns-shop.ru/thumb/st4/fit/4624/3472/fe54f59495988fb3d70a35fac76bf57b/q93_5f624bd377a92f037a7aa0e22e9de15a13158e6b0986da33e82326e64c8a2e9a.jpg

Тесты

Для тестирования будем использовать смонтированную систему со следующими комплектующими:

 Материнская плата: Huananzhi X79-ZD3;
 Кулер:  «Snowmen» с шестью трубками;
 CPU: OctalCore Intel Xeon E5-2689, 2600 MHz (26 x 100);
 ОЗУ: 4 x 4 Гб Samsung M393B5170GB0-CMA;
 GPU: Sapphire AMD Radeon RX 590 NITRO+ Special Edition OC;
 SSD: Kingchuxing 240GB;
 HDD: Seagate SkyHawk 2 TB ST2000VX008;
 БП: Raidmax 1200W [RX-1200AE-B];

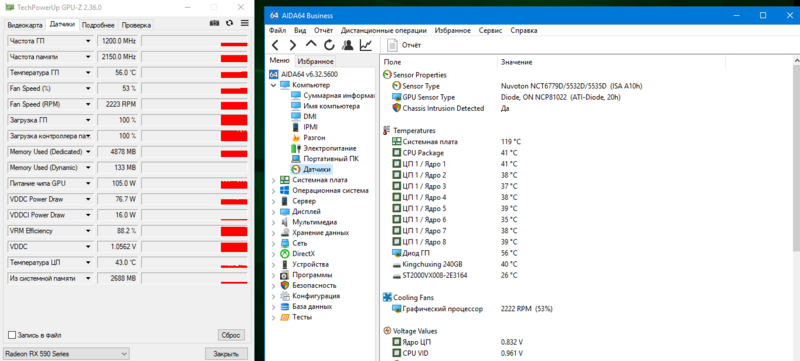

Корпус AeroCool Sentinel со всеми возможными установленными вентиляторами (шесть штук) при нагрузке видеокарты в 100% показал следующие результаты (датчик °C Huananzhi X79-ZD3 дал сбой, видим завышенные показания температуру по плате, с остальными всё в порядке):

https://c.dns-shop.ru/thumb/st4/fit/438/626/dafb0b1f79a5c95417ce229b627f149f/q93_3d7f81246259ad2e14101921fa5a6cbab78ead72b73dcb86a14a61f26c8486a3.pnghttps://c.dns-shop.ru/thumb/st4/fit/919/725/5ebff919f23ac475e95e54c2ac2ac5da/q93_509ac90231c3a0e3c0582bbba7371d6a5f225e8a0d3d47344d67bdf6401fb1d1.png

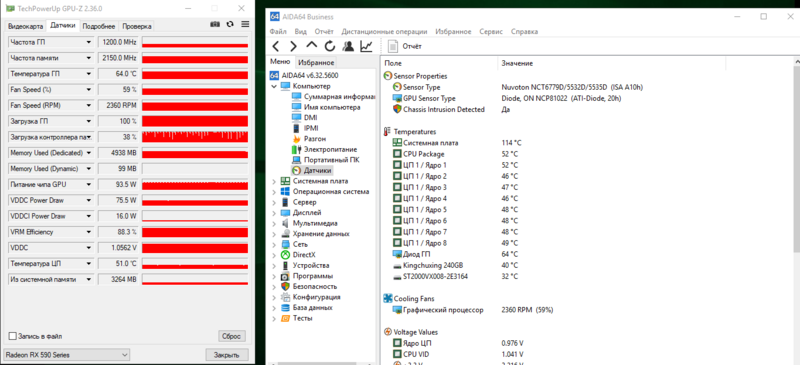

Корпус AeroCool Quantum Mesh со штанными вентиляторами (2 на «вдув» и 1 на «выдув»):

https://c.dns-shop.ru/thumb/st4/fit/800/623/0ee52355aa5e795670832fa619e55a24/q93_2af3718cc0b26527147a648fa53db4b0ce45a713b02913f50143a9c81c7e95b7.png

Корпус AeroCool Quantum Mesh с максимальным количеством вентиляторов (5 на «вдув» и 3 на «выдув»):

https://c.dns-shop.ru/thumb/st4/fit/800/616/8becf64669aa465aaaf2af94db369c4d/q93_1ac90cea9bda3448d9e792410c646af0c4f0ead35dcaef71cc393d4e0a1442ac.png

В одинаковых условиях проведения испытаний корпус Quantum Mesh показал отличные результаты в охлаждении системы, не смотря на компактность и скученность компонентов.

Итог

https://c.dns-shop.ru/thumb/st4/fit/4624/3472/b1e4d5e50f51382fb9192c0bc976214d/q93_7d022c639cf810138e4018401e00acdd97a1ae8c9b592e367ca5b25459444ed6.jpg

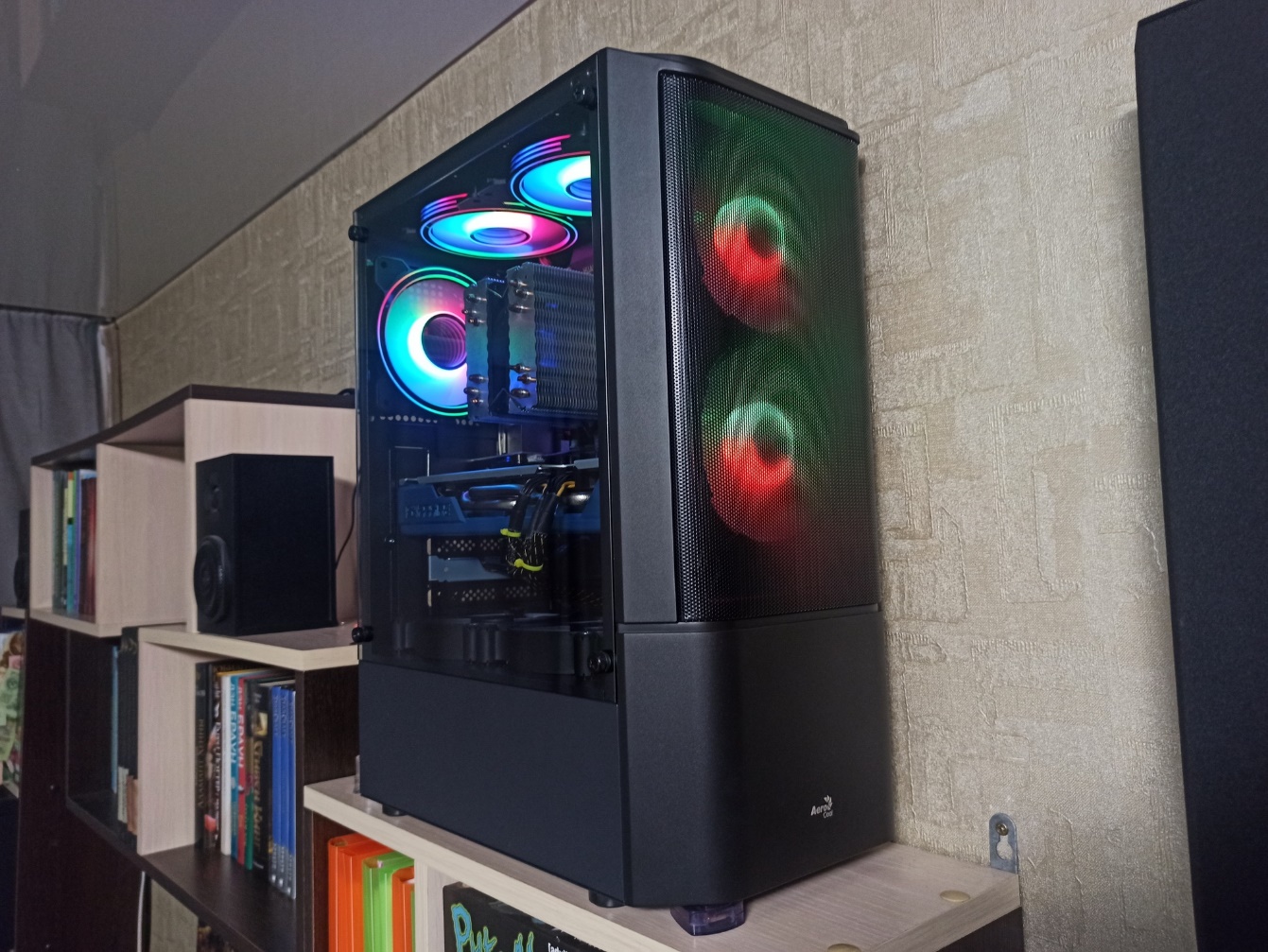

 Quantum Mesh (MID-TOWER) — полностью оправдывает ожидание от заявлений производителя, корпус выглядит более чем привлекательно и несомненно украсит любой интерьер. На первый взгляд может показаться, что в корпус невозможно поместить серьёзную игровую систему, но как только приступаешь к сборке все сомнения рассеиваются, мощь и производительность действительно может быть компактной. Конечно, стоит учесть, что корпус не создан для новых «длинных» и «горячих» GPU-ускорителей. Quantum Mesh стоит внимания не только пользователям заинтересованных в компактных размерах, но и желающих собрать игровой ПК со стильным дизайном и эффективной системой охлаждения.

Плюсы:

 привлекательный внешний вид
 цена
 возможность установки до 8-ми вентиляторов или жидкостной системы охлаждения
 компактные размеры
 съёмная передняя панель (сама по себе являющийся фильтром от крупных частиц)
 достаточное пространство для размещения проводов (без выпуклостей корпуса)
 монолитность корпуса

Минусы:

 отсутствие «собственной» подсветки и контроллера для вентиляторов
 отсутствие пылезащитных фильтров
 трудности с монтажом накопителей
