Детский электромобиль 7Gold не заряжается — разборка, диагностика питания и ремонт
Детский электромобиль 7Gold не заряжается, не включается или работает рывками чаще всего из-за простых вещей: просевшего аккумулятора, плохого контакта в разъеме зарядки, окисленного соединения, обрыва в жгуте или проблемы на плате управления. Разбирать такую машинку лучше не с платы, а с обычной проверки питания. Так меньше риск спалить электронику и быстрее становится понятно, где именно пропадает напряжение.
Содержание
Когда нужна разборка и что проверять первым
У детских электромобилей вроде 7Gold конструкция обычно простая: аккумулятор, порт зарядки, кнопка питания, жгуты, плата управления, приемник пульта, моторы, свет и звук. Поэтому ремонт начинается с цепочки питания. Плата может быть исправна, но машинка все равно не поедет, если напряжение теряется на разъеме, клемме или слабом аккумуляторе.
Характерные симптомы:
- индикатор Charging горит, но аккумулятор не набирает заряд;
- машинка включается только иногда;
- при нажатии на педаль питание проседает или все отключается;
- пульт не управляет машинкой, хотя сама электроника вроде подает признаки жизни;
- после зарядки электромобиль едет пару минут и быстро умирает.
Такие электромобили часто попадают в ремонт после зимнего хранения, глубокой разрядки или неаккуратной зарядки. Диагностика здесь держится на простой цепочке: сначала питание, потом нагрузка, затем плата управления.
Безопасность перед ремонтом
Даже если внутри всего 6 или 12 В, короткое замыкание на аккумуляторе может быстро нагреть провод, расплавить изоляцию или испортить плату. Детские электромобили обычно используют свинцово-кислотные аккумуляторы 6 В или 12 В, иногда встречаются другие варианты. Перед ремонтом нужно посмотреть маркировку именно на установленной батарее и зарядном устройстве.
- Перед разборкой отключите аккумулятор.
- Не кладите металлический инструмент на клеммы.
- Не меняйте 6 В аккумулятор на 12 В только потому, что разъем подходит.
- Не подключайте зарядку с неизвестным напряжением.
- Не оставляйте машинку на зарядке без присмотра, если аккумулятор сильно просажен или греется.
Для справки по свинцово-кислотным аккумуляторам полезен материал Battery University о зарядке lead-acid батарей: BU-403: Charging Lead Acid. Важная мысль простая: такие аккумуляторы нельзя долго хранить разряженными, иначе они теряют емкость из-за сульфатации.
Что находится внутри 7Gold

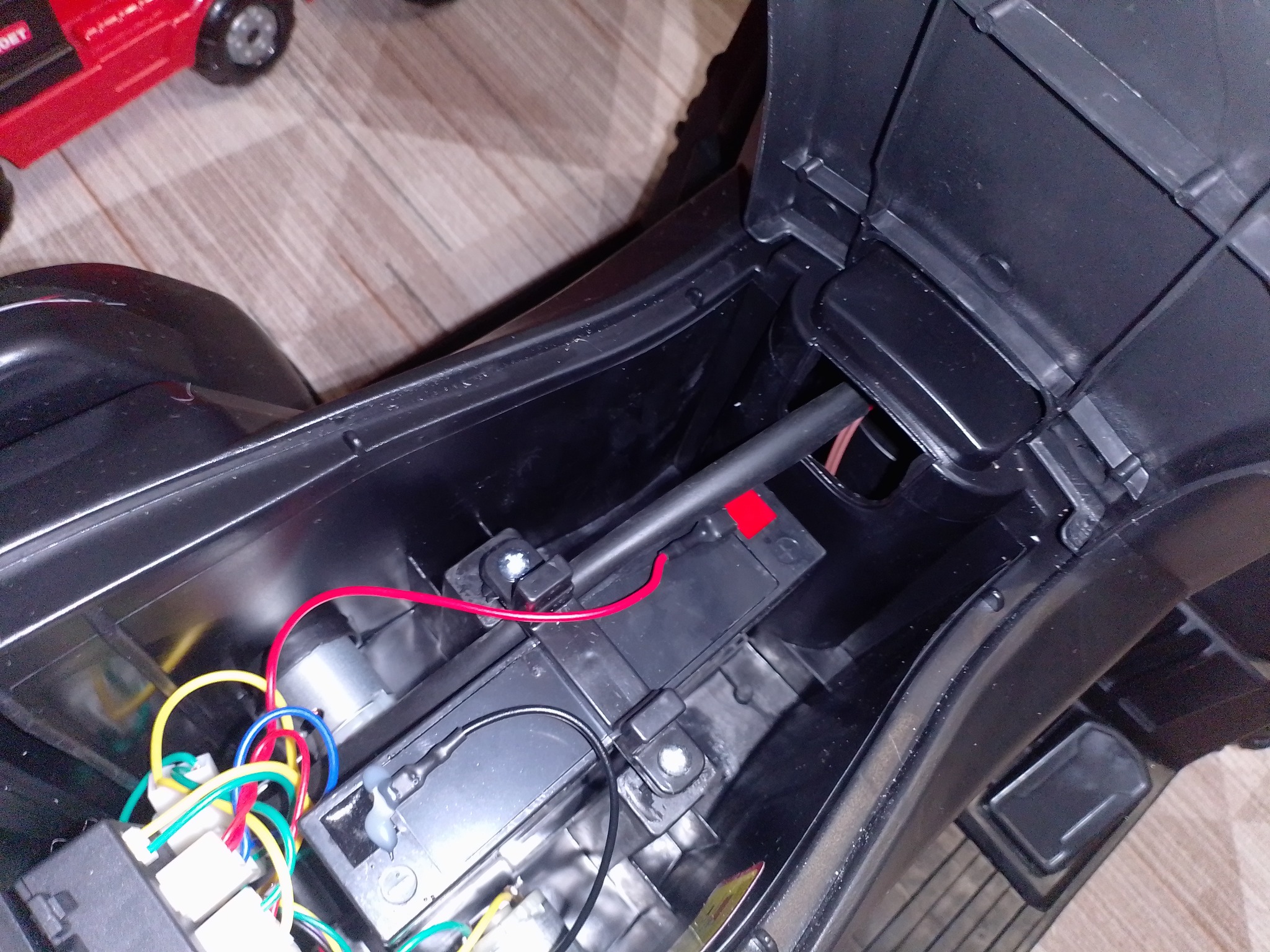

Доступ к внутренностям открывается через верхнюю часть корпуса. Внутри виден аккумуляторный отсек, проводка, моторный узел и управляющие модули. Важный момент: перед отсоединением разъемов лучше сделать несколько снимков. В дешевой технике провода часто разноцветные, но одинаковые колодки можно перепутать при сборке.

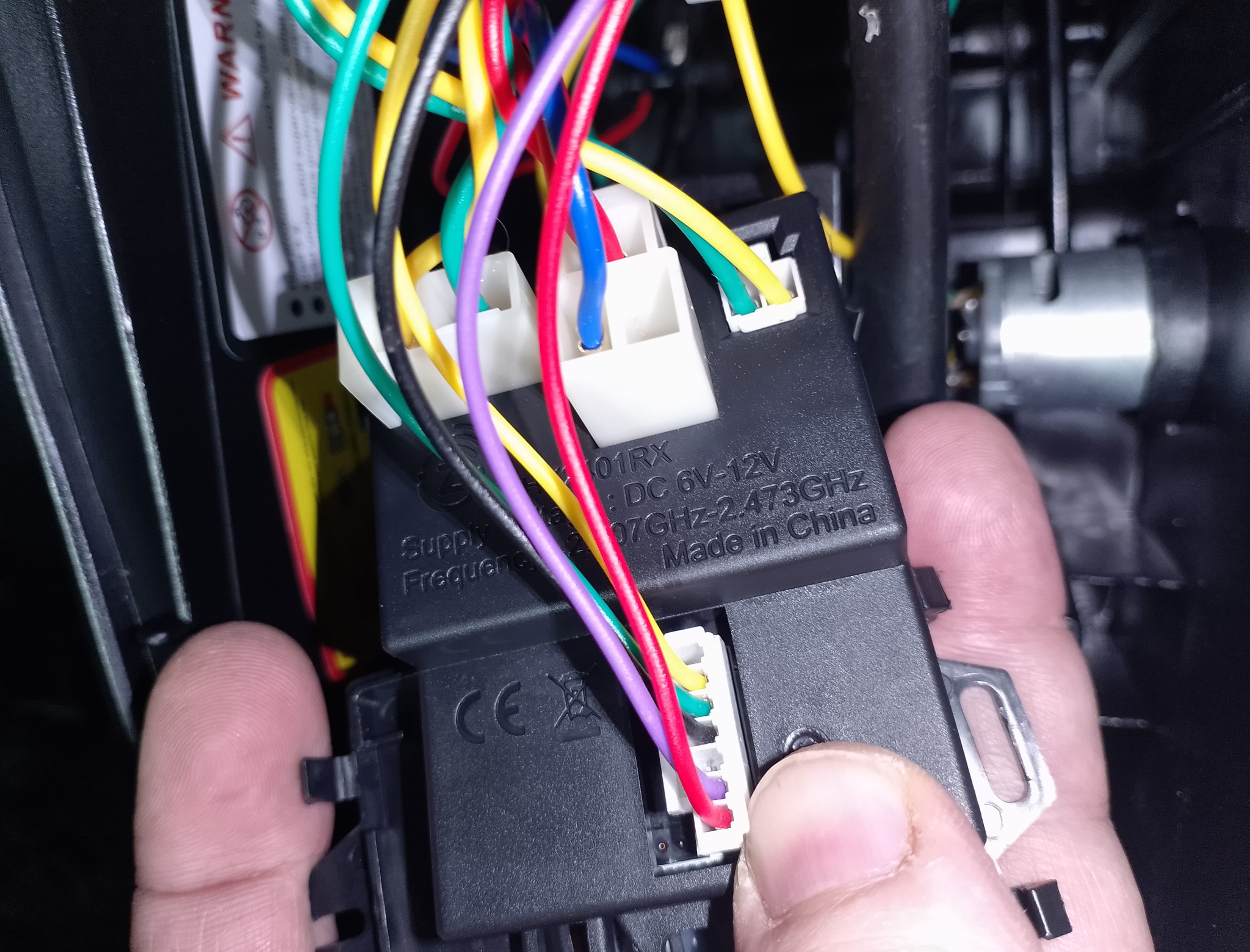

На отдельном модуле есть маркировка DC 6V-12V и диапазон 2.4-2.473 GHz. Это приемник радиоуправления. Он не является зарядным модулем: его задача — принимать команды с пульта и передавать их дальше. Поэтому, если машинка не заряжается, этот блок не трогают первым. Сначала проверяется батарея и вход питания.
Диагностика питания по шагам
Нужен обычный мультиметр. Хорошие щупы здесь важнее красивого прибора: плохой контакт щупа легко даст ложный вывод. На сайте уже был отдельный разбор щупов для мультиметра, и для таких проверок удобнее использовать тонкие наконечники или зажимы, чтобы не коротнуть соседние контакты.
Шаг 1 — проверить аккумулятор без нагрузки
Сначала измеряется напряжение прямо на клеммах батареи. Для 6 В свинцово-кислотного аккумулятора после зарядки обычно ожидают примерно 6.3-6.8 В без нагрузки. Для 12 В — примерно 12.6-13.2 В. Если напряжение намного ниже, зарядка может уходить в защиту, а плата управления не запустится.
Шаг 2 — проверить зарядное устройство
Зарядка измеряется отдельно, без подключения к машинке. На корпусе зарядного устройства должна быть указана выходная величина: например 6 В или 12 В, а также ток. Если зарядка выдает ноль, сильно завышенное напряжение или напряжение прыгает, подключать ее к машинке опасно.

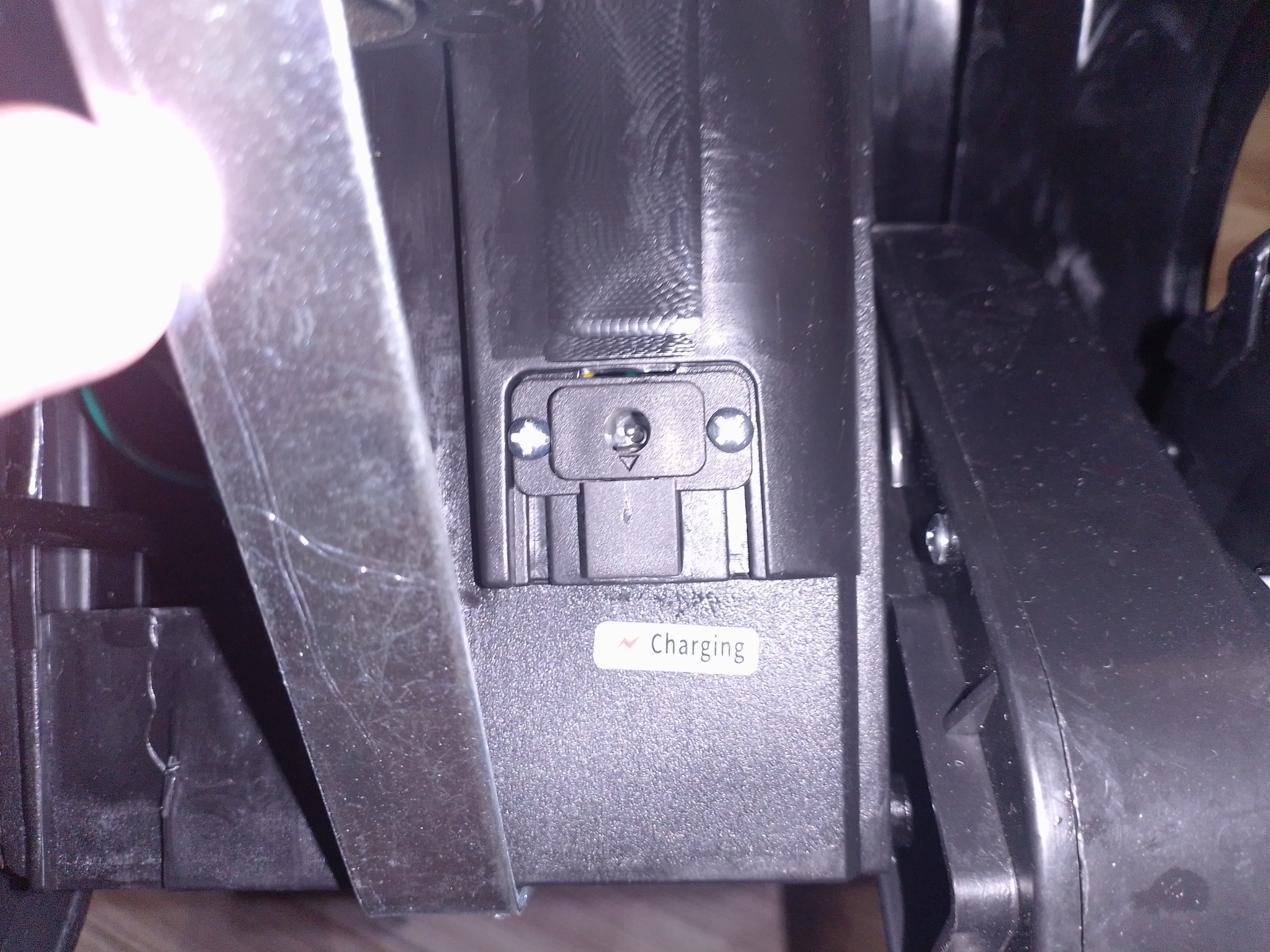

Шаг 3 — проверить разъем Charging
Порт зарядки расположен отдельно и часто получает механическую нагрузку: штекер вставляют под углом, дергают провод, машинку двигают во время зарядки. Поэтому даже при исправной зарядке контакт может пропадать прямо в разъеме.
Шаг 4 — проверить питание на плате
Если на аккумуляторе напряжение есть, но плата не включается, проверяется путь от батареи до управляющей платы: клеммы, выключатель, предохранитель, разъемы, пайка и общий провод. В детских электромобилях слабое место часто не микросхема, а обычная силовая колодка.
АКБ -> разъем/предохранитель -> кнопка питания -> плата управления -> моторы
-> приемник 2.4 ГГц -> команды с пультаСимптомы, причины и проверки
| Симптом | Вероятная причина | Что проверить |
|---|---|---|
| Charging горит, но заряд не идет | Плохой контакт разъема, умершая АКБ, неисправная зарядка | Напряжение на зарядке и рост напряжения на клеммах АКБ |
| Не включается совсем | Глубокий разряд, обрыв питания, выключатель, предохранитель | АКБ без нагрузки, питание до и после выключателя |
| Едет рывками | Просадка аккумулятора, плохой контакт, перегрев силовой части | Напряжение под нагрузкой, разъемы моторов, плату управления |
| Не реагирует на пульт | Нет питания приемника, не привязан пульт, сели батарейки | Питание на приемнике 2.4 ГГц и батарейки в пульте |
| Заряда хватает на пару минут | АКБ потеряла емкость или сильно проседает | Напряжение до старта и во время движения |
Разъем зарядки и аккумулятор
Индикатор Charging не всегда означает нормальную зарядку. Он может показывать только то, что штекер вставлен или на входе появилось напряжение. Реальный контроль делается мультиметром: подключили зарядку — смотрим, появляется ли напряжение на клеммах аккумулятора и меняется ли оно со временем.
Если аккумулятор долго лежал разряженным, он может показывать какое-то напряжение без нагрузки, но сразу проседать при включении моторов. Такой аккумулятор внешне выглядит нормальным, однако машинка дергается, отключается или едет очень мало. Проверка под нагрузкой здесь важнее одного красивого числа на дисплее мультиметра.
| Что измеряем | Что должно насторожить | Вывод |
|---|---|---|
| АКБ без нагрузки | Сильно ниже номинала | Сначала зарядить подходящей зарядкой или заменить АКБ |
| АКБ при нажатии педали | Резкая просадка и отключение | Высокое внутреннее сопротивление батареи или плохой контакт |
| Выход зарядки | Нет напряжения или оно не соответствует маркировке | Зарядку не использовать до проверки |
| Порт Charging | Напряжение пропадает при шевелении штекера | Ремонтировать или менять разъем |
Если понадобится менять аккумулятор, нельзя выбирать только по размеру корпуса. Нужно совпадение по напряжению, типу химии, полярности, габаритам, емкости и допустимому току. Также важно не перепутать полярность на клеммах. Ошибка здесь обычно заканчивается сгоревшей платой или дорожкой.
Плата управления, приемник 2.4 ГГц и моторы

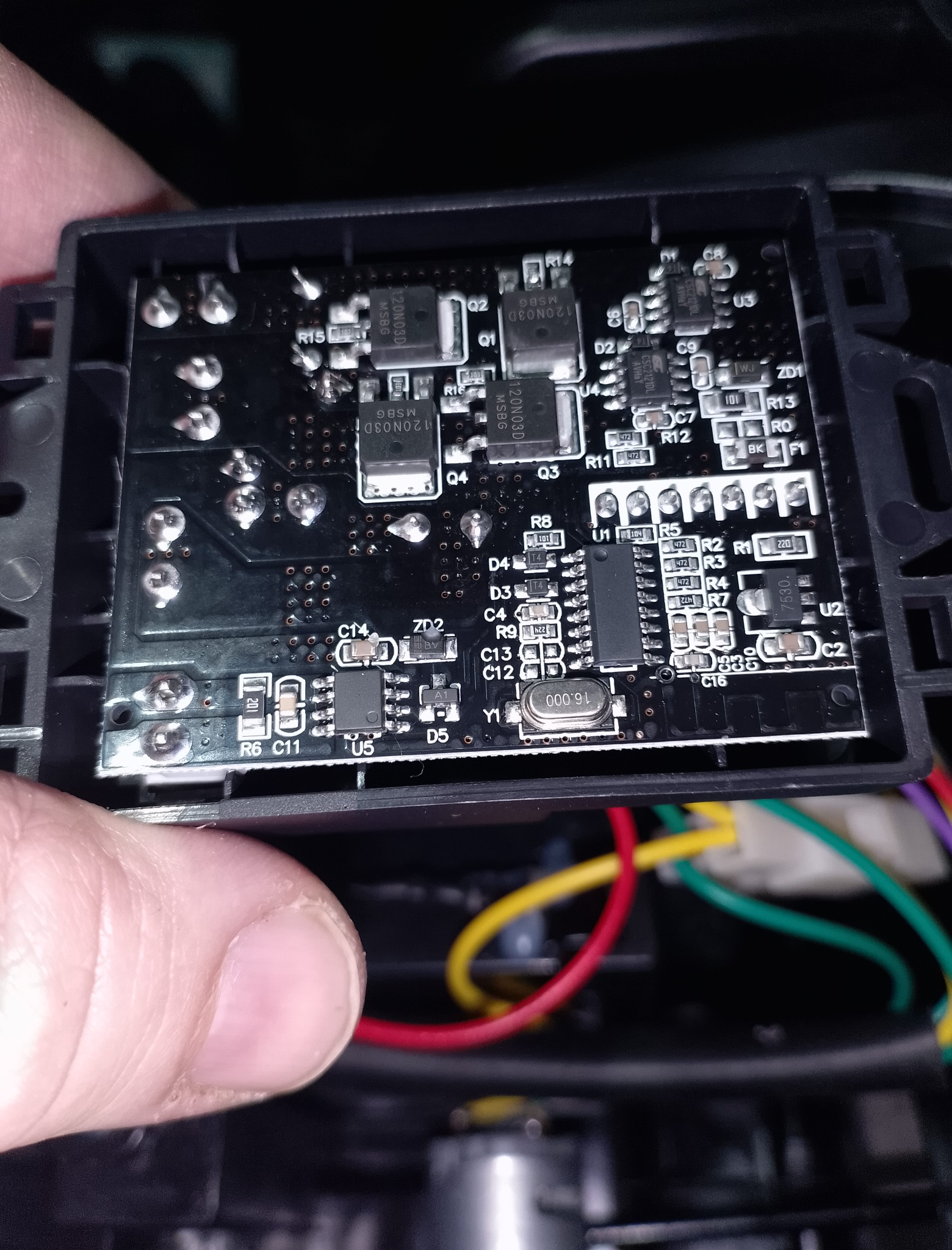

Когда питание и аккумулятор проверены, можно переходить к плате. На плате управления видны микросхемы, силовые элементы и кварц с маркировкой 16.000. При ремонте без схемы лучше не менять детали наугад. Гораздо надежнее искать признаки перегрева, трещины пайки, окислы, оторванные провода и питание на входе платы.

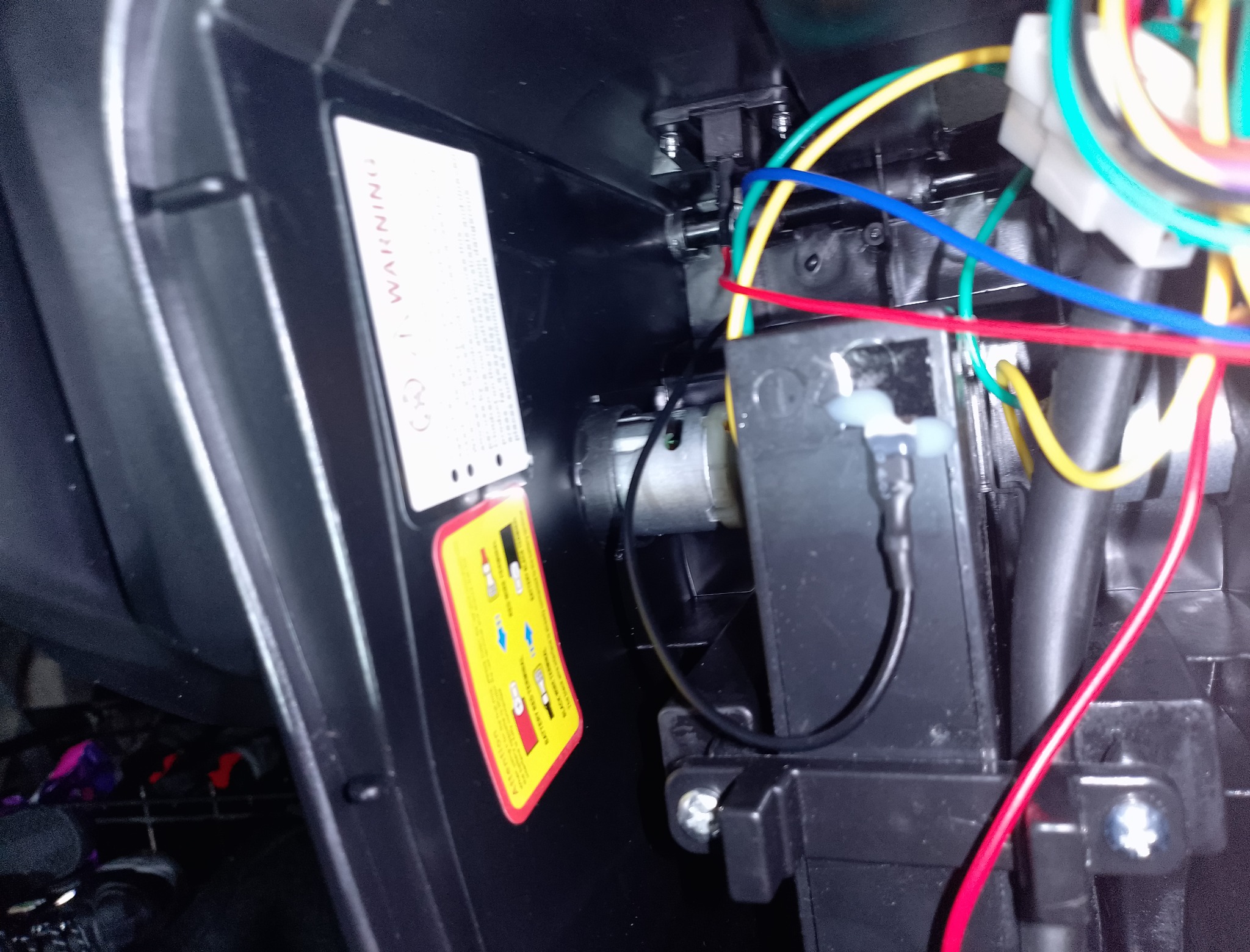

Моторный узел и проводка тоже требуют внимания. Если один мотор заклинил, провод перетерся или разъем плохо сидит, плата может уходить в защиту либо резко просаживать питание. Полезно отдельно осмотреть места, где провод проходит рядом с пластиком, колесом или подвижной частью.
В цепях питания такой техники полезна привычка ставить предохранитель правильного номинала, а не перемычку из провода. Отдельно об автомобильных предохранителях и их назначении есть практичный материал: набор автомобильных предохранителей. Для детского электромобиля принцип тот же: защита должна сработать раньше, чем расплавится проводка.
Ошибки при ремонте
Самые неприятные поломки обычно появляются не от старости машинки, а от спешки при ремонте. Низкое напряжение создает ложное ощущение безопасности, хотя аккумулятор способен дать большой ток при коротком замыкании.
- Нельзя ставить аккумулятор большего напряжения без проверки всех узлов.
- Нельзя проверять моторы длинными тонкими проводами без контроля нагрева.
- Нельзя замыкать предохранитель фольгой или проволокой.
- Нельзя паять разъем, пока аккумулятор подключен.
- Нельзя путать зарядный порт и разъем питания платы.
- Нельзя считать индикатор Charging доказательством исправной зарядки.
Чек-лист после сборки
После ремонта не стоит сразу отдавать электромобиль ребенку. Сначала нужна короткая проверка без нагрузки, затем проверка под нагрузкой и только потом обычная эксплуатация.
- Все разъемы сидят плотно, провода не зажаты пластиком.
- Полярность аккумулятора не перепутана.
- Предохранитель стоит штатный или подходящий по номиналу.
- При подключении зарядки не греется порт Charging.
- При нажатии педали нет запаха, дыма, искрения и сильной просадки.
- Пульт 2.4 ГГц управляет машинкой стабильно.
- После теста разъемы и провода остаются холодными или слегка теплыми, но не горячими.
FAQ — частые вопросы
Почему детский электромобиль 7Gold не заряжается, хотя индикатор Charging горит?
Индикатор может показывать только подключение зарядки. Нужно измерить напряжение на выходе зарядного устройства и на клеммах аккумулятора. Если напряжение на аккумулятор не приходит, проверяется разъем Charging, проводка и контакт внутри корпуса.
Можно ли поставить 12 В аккумулятор вместо 6 В?
Наугад нельзя. Даже если приемник имеет маркировку DC 6V-12V, моторы, свет, звук и плата могут быть рассчитаны на конкретное напряжение. Перед заменой нужно смотреть маркировку штатной батареи, зарядки и всех основных узлов.
Почему машинка едет рывками после зарядки?
Частая причина — аккумулятор потерял емкость и проседает под нагрузкой. Также возможен плохой контакт на клеммах, разъеме питания, выключателе или моторном жгуте. Проверять нужно напряжение не только без нагрузки, но и в момент старта.
Что делать, если детский электромобиль не реагирует на пульт?
Сначала проверьте батарейки пульта и питание приемника 2.4 ГГц. Затем осмотрите разъемы приемника. Если питание на приемнике есть, но связи нет, нужна повторная привязка пульта, если такая процедура предусмотрена моделью.
Нужно ли менять плату управления, если машинка не включается?
Не сразу. До покупки платы надо проверить аккумулятор, зарядку, порт Charging, выключатель, предохранитель и питание на входе платы. Замена платы без диагностики часто не решает проблему, если причина в батарее или контакте.
Итоги
Ремонт детского электромобиля 7Gold лучше вести по старой проверенной схеме: аккумулятор, зарядка, разъем, предохранитель, выключатель, плата, приемник, моторы. Такой порядок экономит время и защищает плату от лишних экспериментов. В этой машинке главный интерес именно в цепи питания и зарядки: если найти, где пропадает напряжение, большая часть ремонта становится понятной без схемы.
После сборки важно не торопиться с первым запуском. Сначала проверяют полярность, крепление клемм, разъем зарядки, предохранитель и отсутствие пережатых проводов. Затем машинку включают без нагрузки, после этого проверяют зарядку и работу моторов короткими включениями.
