Samsung A15 SM-A156E — ремонт USB-C после вырыва разъема

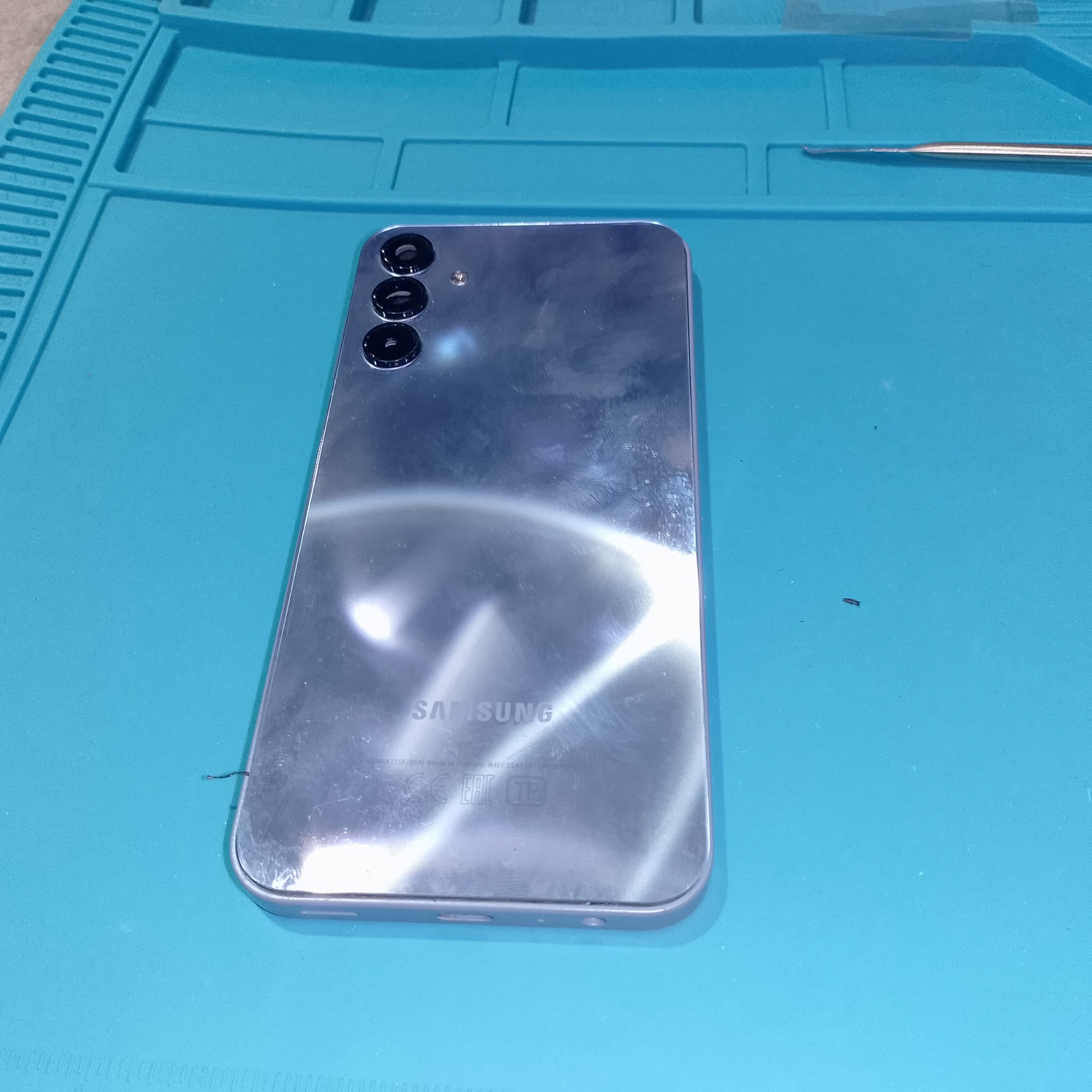

Samsung A15 SM-A156E ремонт USB-C потребовался после грубого механического повреждения: разъем зарядки был вырван, телефон перестал принимать питание, а нижняя плата получила заметные следы перегрева и отрыва креплений. В такой ситуации нельзя ограничиваться заменой кабеля или чисткой гнезда. Сначала нужно понять, жива ли нижняя субплата, остались ли площадки под разъемом и нет ли короткого замыкания по питанию.
Содержание
Что случилось с USB-C

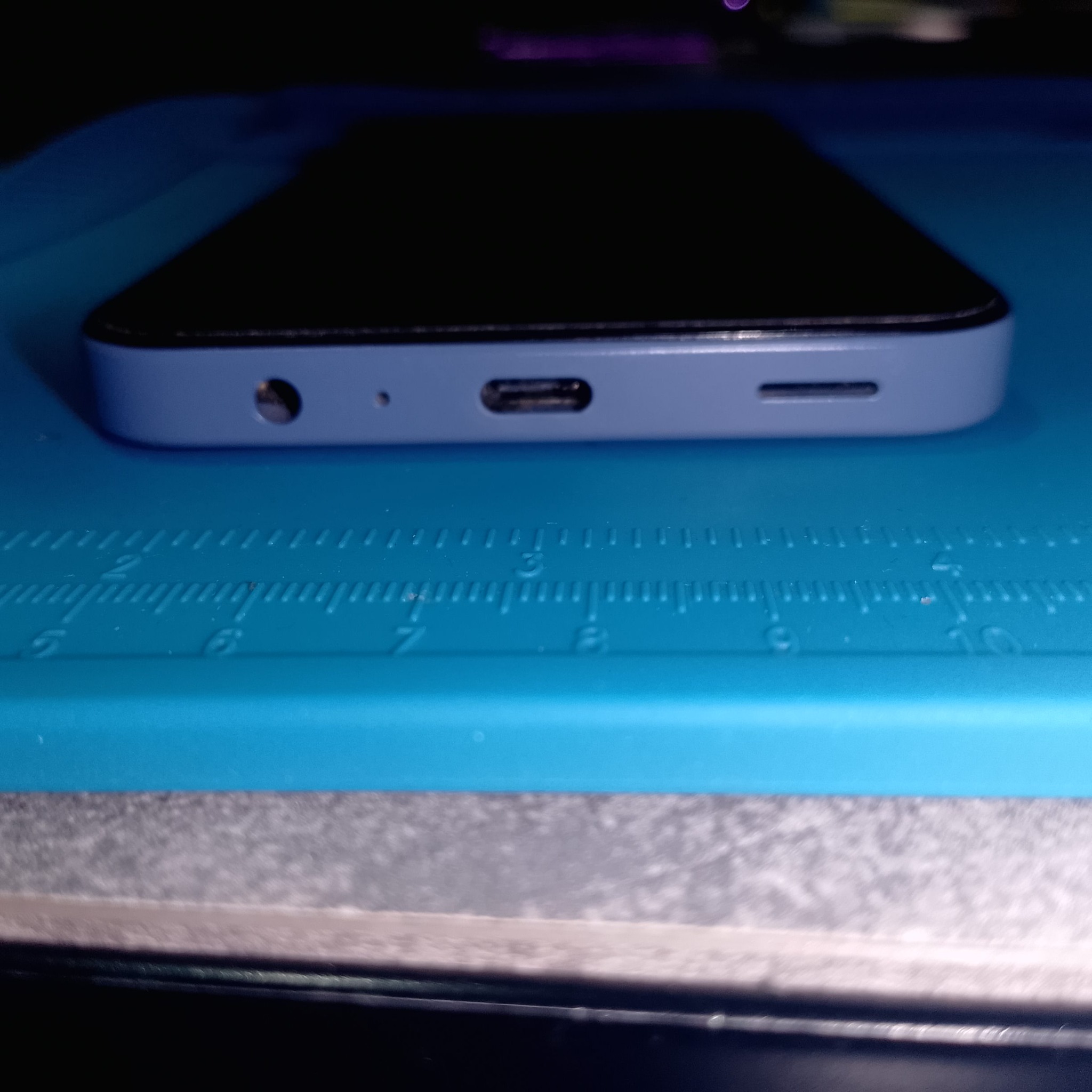

У Samsung A15 порт зарядки расположен на нижней плате. Поэтому удар, перекос кабеля или попытка выдернуть штекер под углом часто бьют не только по самому гнезду. Страдают крепежные уши разъема, земляные площадки, дорожки питания и сигнальные линии CC, по которым телефон понимает, что к нему подключили зарядное устройство.

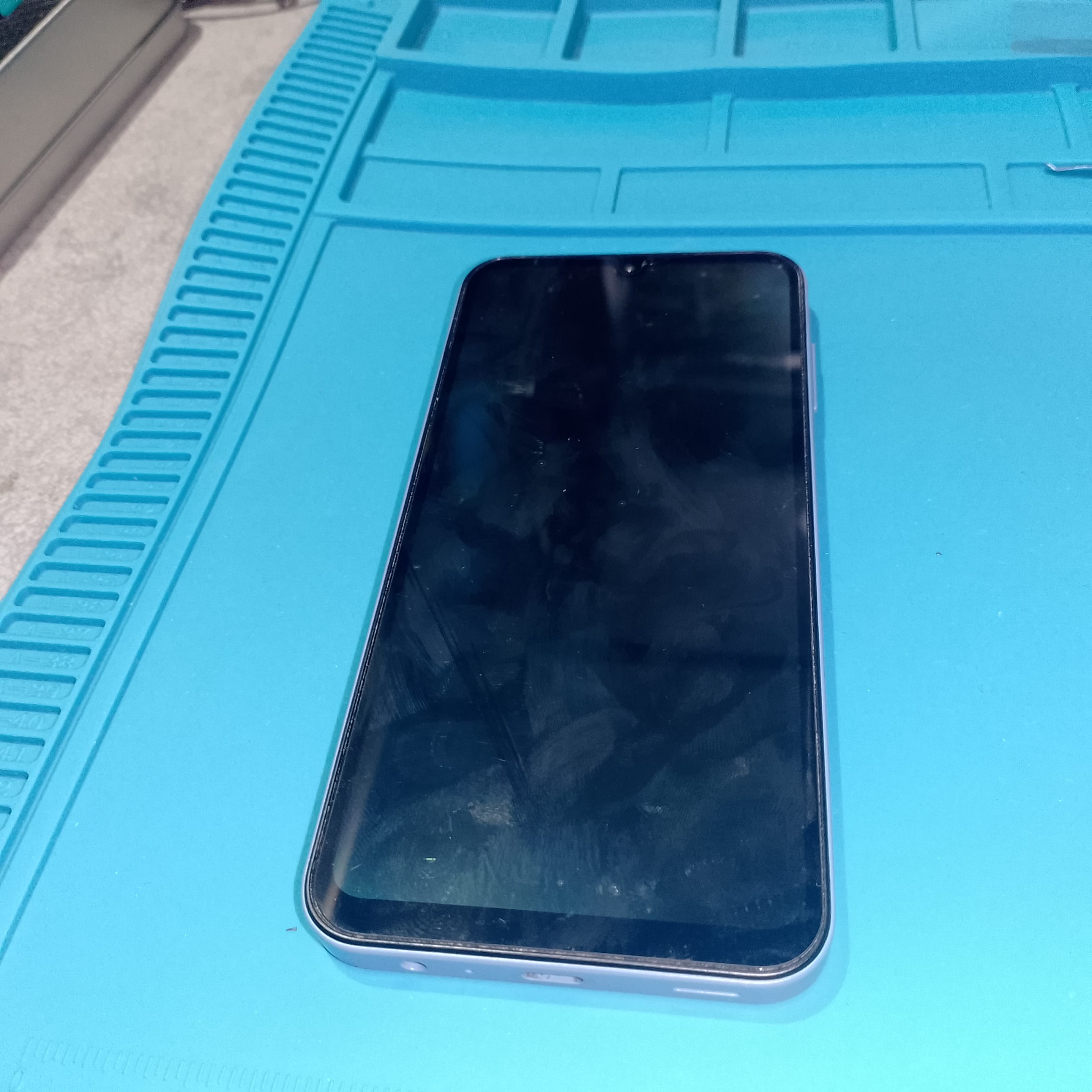

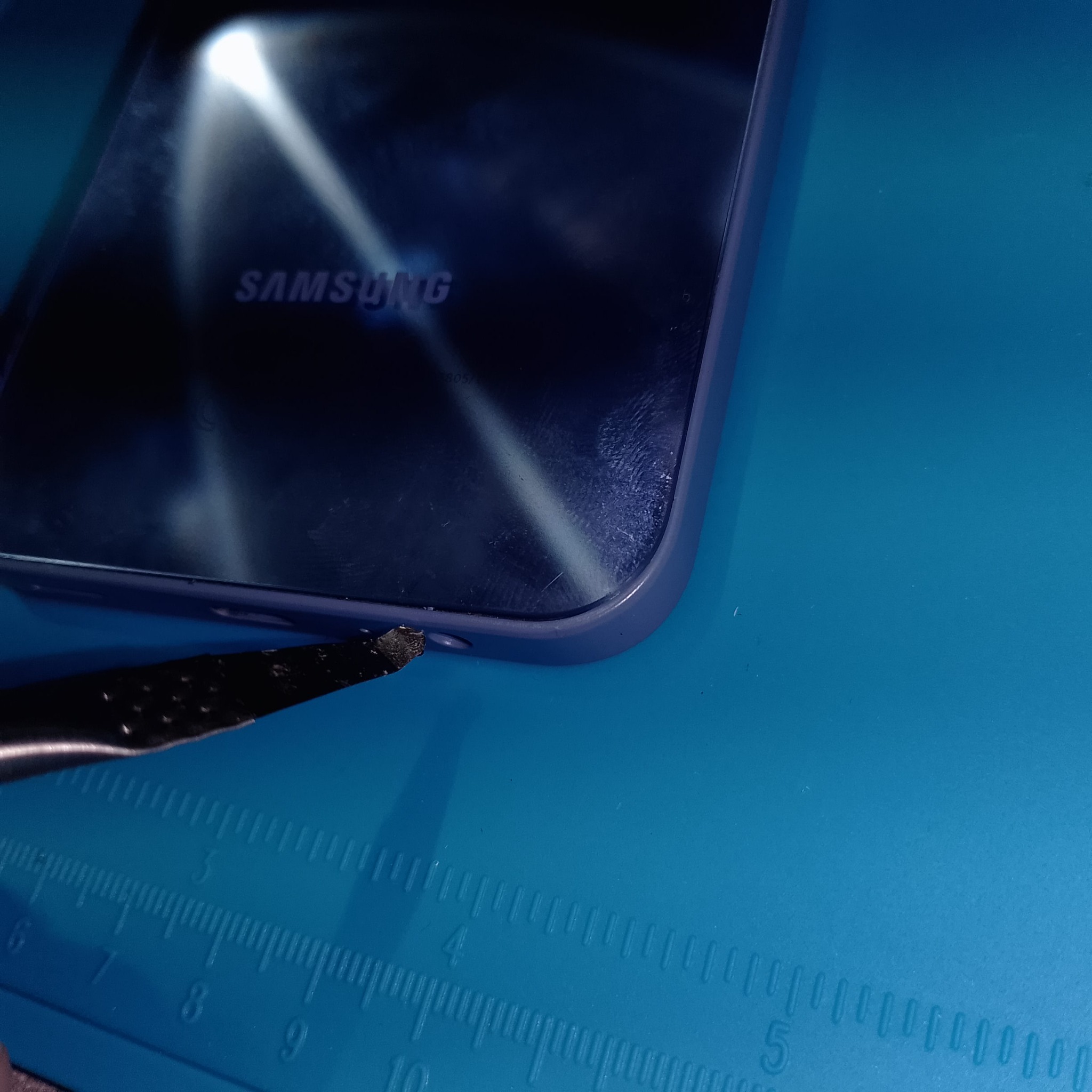

В этом случае симптом был простой: зарядка не начинается, индикации нет, блок питания не показывает нормального потребления. Однако такой признак не всегда означает смерть аккумулятора или контроллера питания. Сначала проверяют разъем, нижнюю субплату и шлейф, потому что механический отрыв USB-C чаще всего оставляет след именно там.
Для владельца важный вывод такой: если штекер начал болтаться, зарядка пропадает при касании кабеля или телефон заряжается только в одном положении, лучше не доводить до вырыва. На ранней стадии ремонт обычно проще. После полного отрыва приходится смотреть площадки под микроскопом и решать, можно ли восстановить посадочное место.
Диагностическая развилка перед пайкой
Перед заменой разъема полезно разделить неисправность на несколько сценариев. Иначе легко заменить USB-C, но оставить скрытую причину: плохой кабель, поврежденный шлейф, короткое замыкание или оторванную площадку.
| Признак | Что проверить | Что это может означать |
|---|---|---|
| Нет реакции на кабель | VBUS, GND, CC1, CC2, состояние разъема | Отрыв USB-C, обрыв линии, повреждение нижней платы |
| Зарядка появляется под углом | Механическую посадку гнезда | Трещины пайки или деформация разъема |
| Телефон греется около порта | Короткое замыкание и следы нагара | Замыкание после попадания мусора, влаги или перекоса штекера |
| Обычная зарядка есть, быстрой нет | Линии CC и качество кабеля | Телефон не согласует режим питания |
| ПК не видит телефон | D+ и D-, шлейф, USB 2.0 линию | Зарядка может работать, а передача данных нет |
Кроме того, не стоит забывать про кабель. У Samsung A15 зарядка идет через USB Type-C, а для быстрой зарядки нужен нормальный блок питания и исправный провод. Если есть сомнения по кабелям и режимам питания, пригодится отдельный разбор про USB-C и быструю зарядку: там проще понять, почему один кабель заряжает нормально, а другой только имитирует подключение.
Разборка Samsung A15
Сначала — безопасный доступ к нижней части

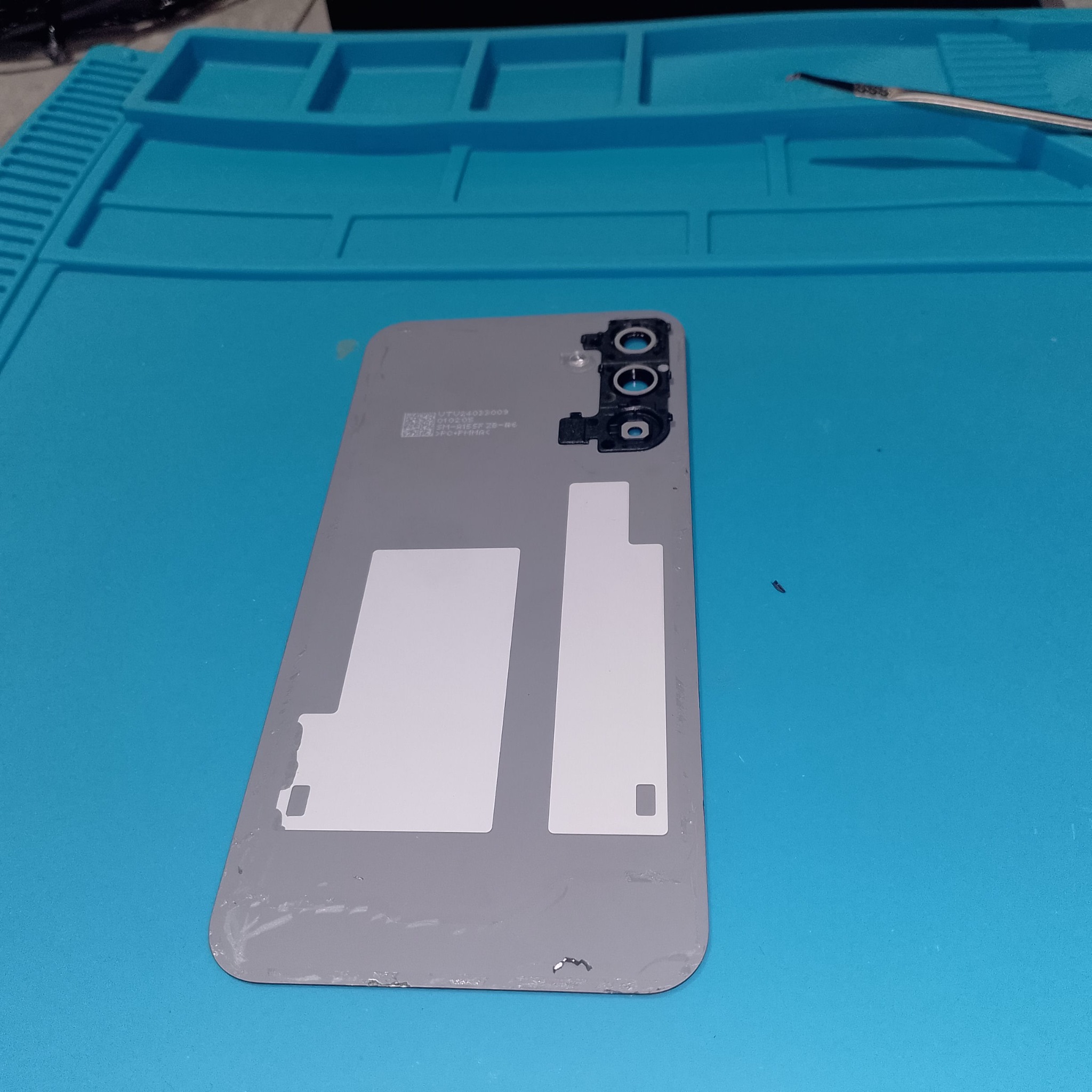

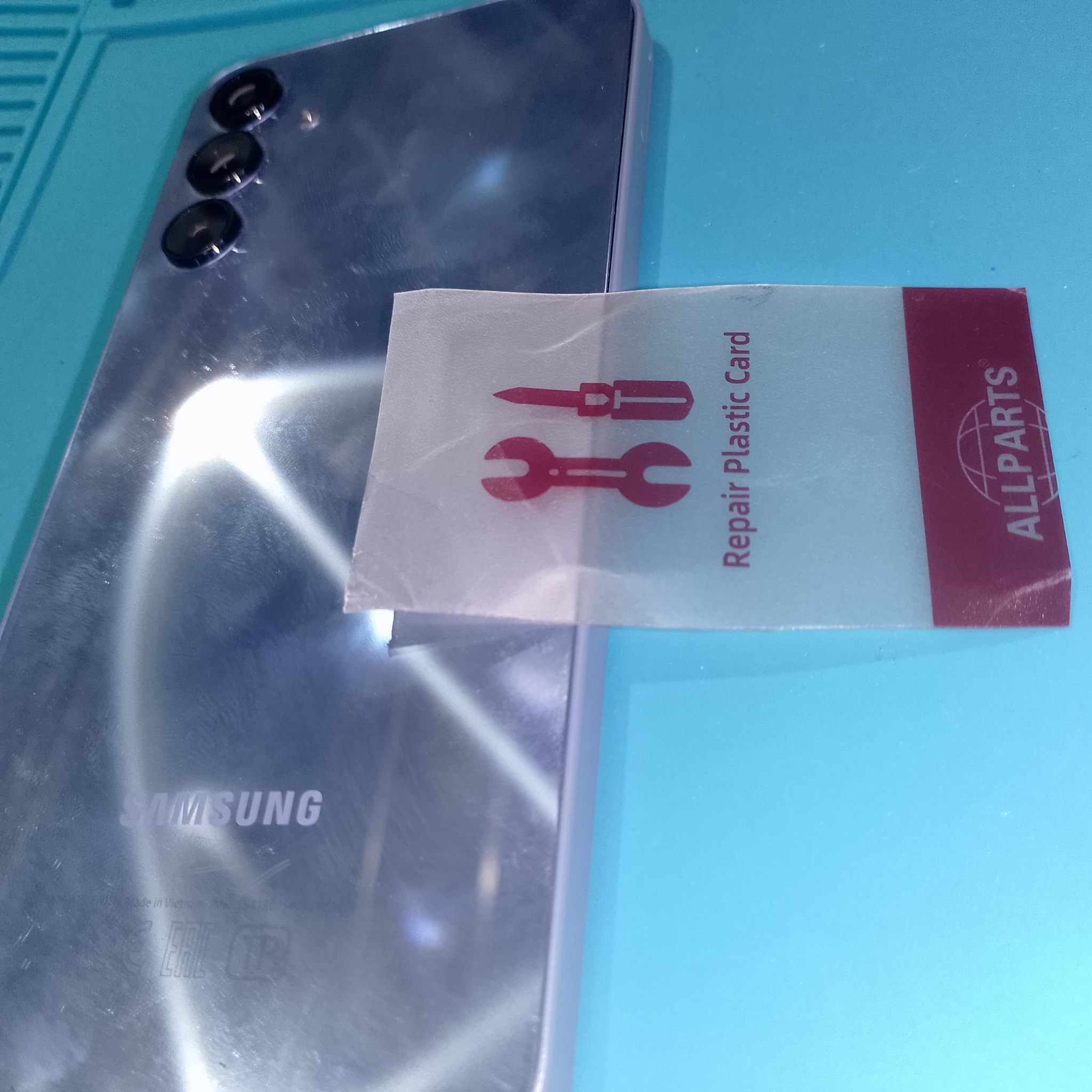

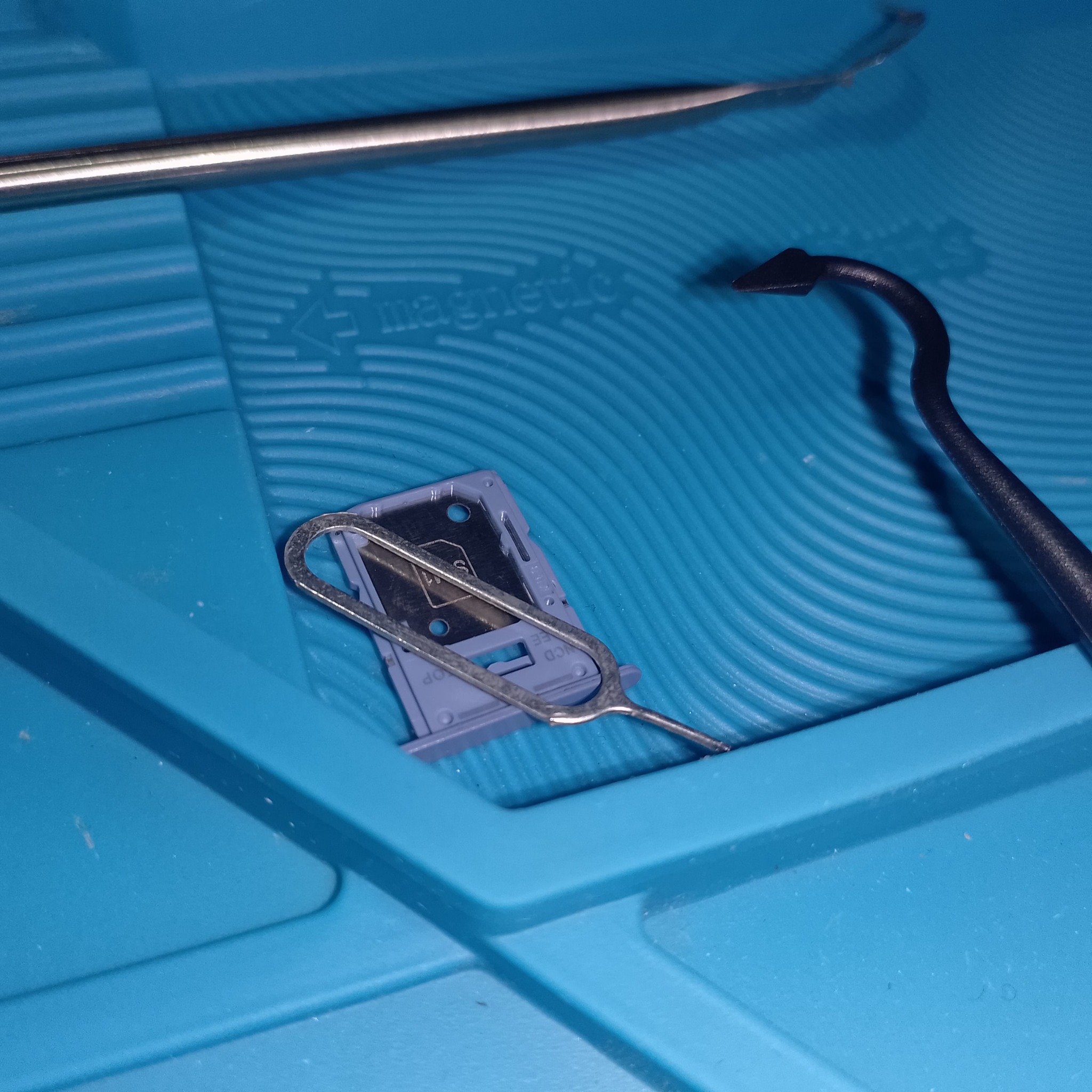

Разборка начинается с нагрева крышки и аккуратного отделения пластиковой картой. Давить на корпус грубо нельзя: внутри проходят шлейфы, а около нижней части находятся динамик, микрофонная зона и плата с USB-C. Поэтому крышку лучше снимать постепенно, без рывков и без металлического инструмента по периметру.

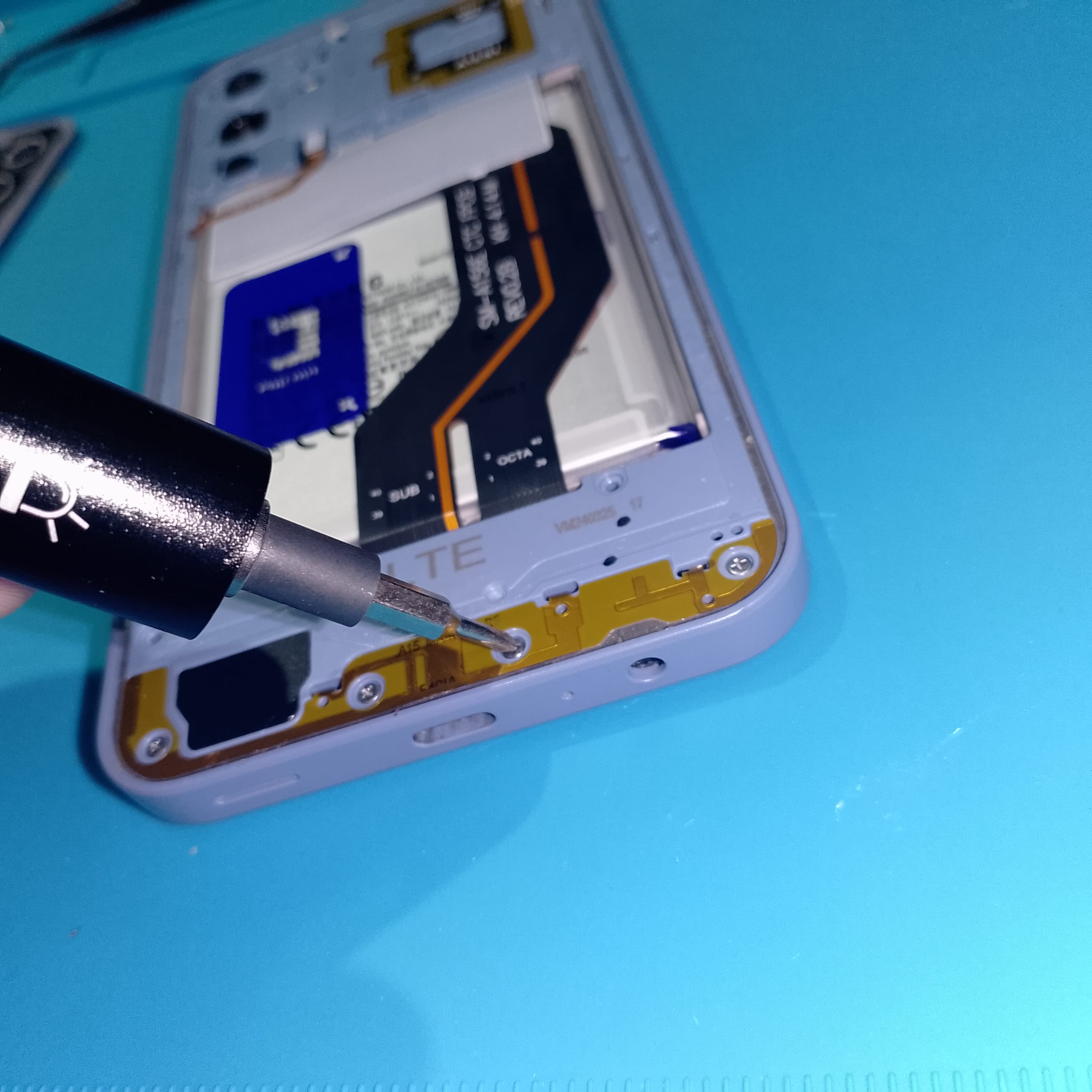

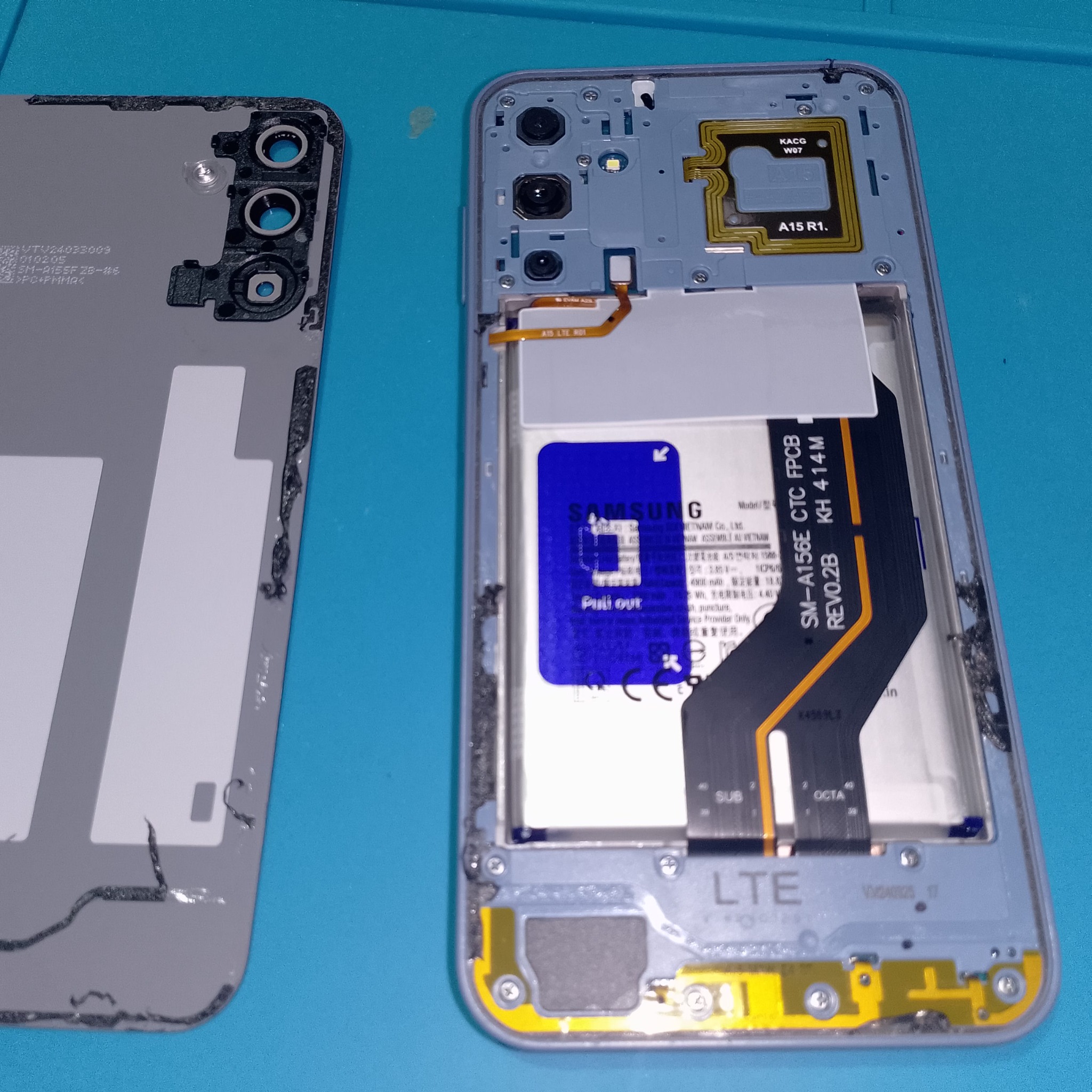

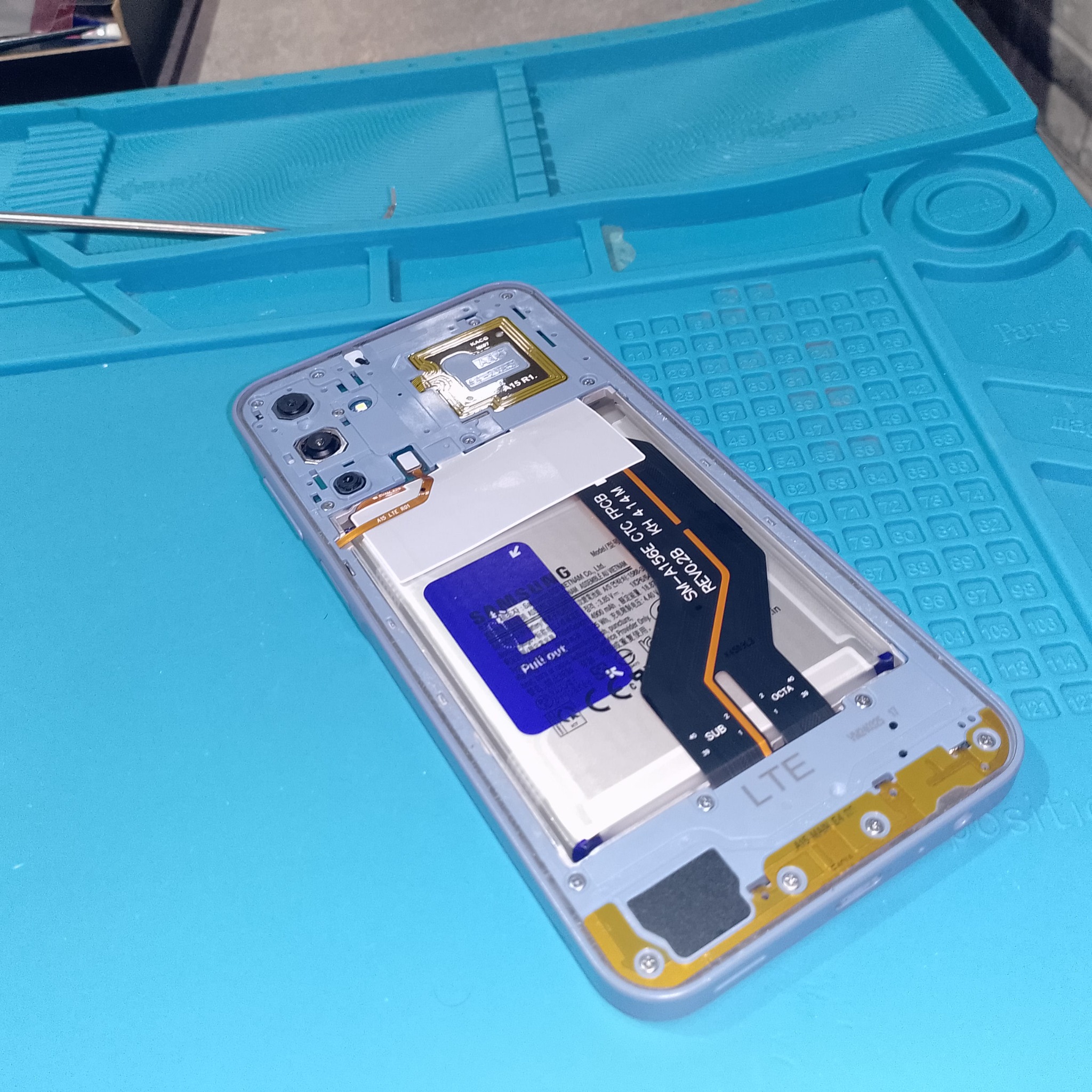

После снятия крышки видна типичная компоновка современного Samsung A-серии: аккумулятор в центре, шлейфы к нижней плате, защитные элементы и пластиковые рамки. При ремонте USB-C главное не спешить. Даже если повреждение очевидно, сначала отключают питание и освобождают доступ к субплате.

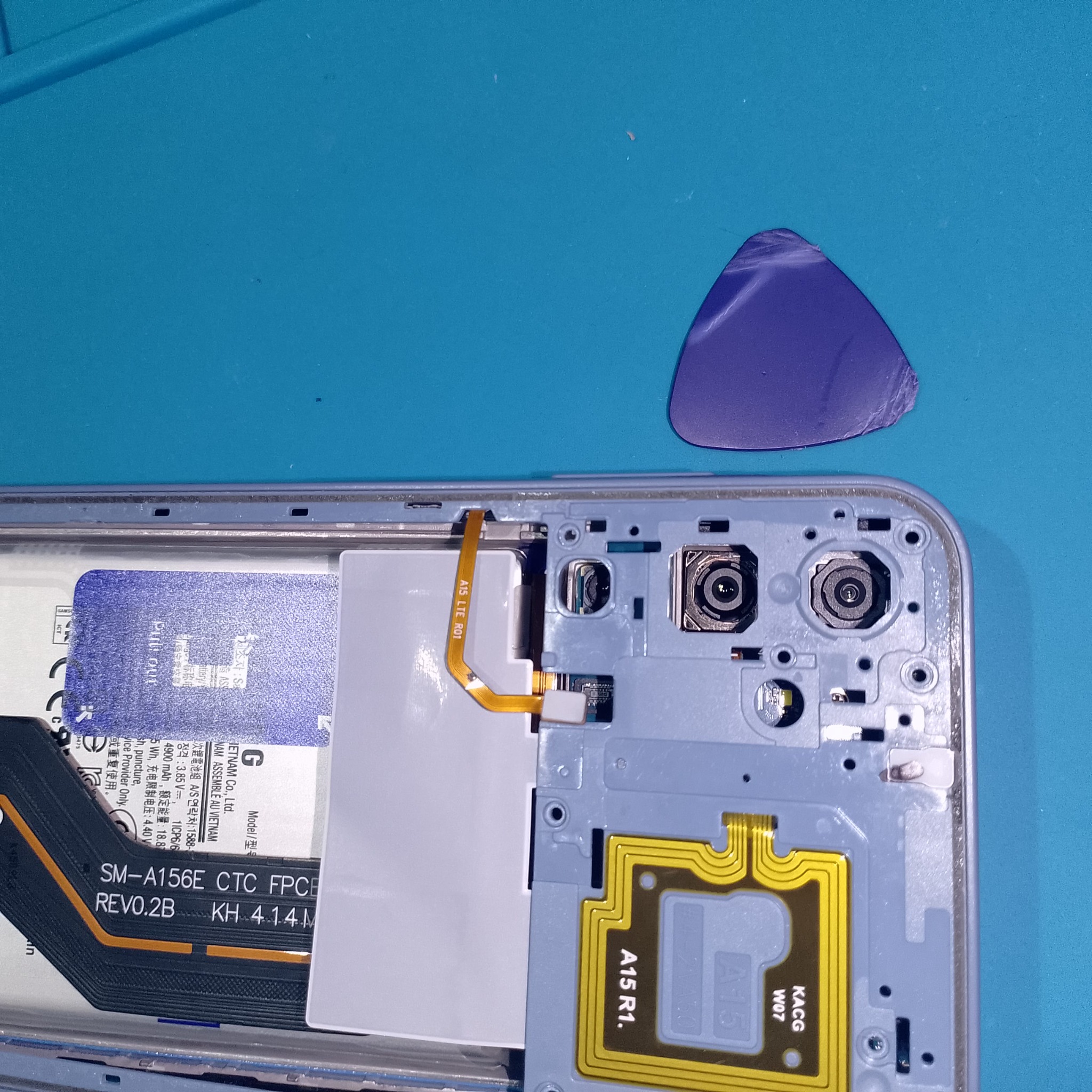

Что лучше сфотографировать до отключения шлейфов
Перед снятием платы полезно сделать несколько кадров расположения шлейфов, винтов и защитных деталей. Такой простой прием спасает при обратной сборке: если один шлейф лег не в свою посадку или винт попал не в то место, телефон может получить новую неисправность уже после ремонта.
В похожих работах по смартфонам важна та же аккуратность: например, при замене дисплея Samsung Galaxy A24 ошибка со шлейфом или защелкой тоже может испортить результат, даже если сам модуль выбран правильно.
Что показал осмотр нижней платы

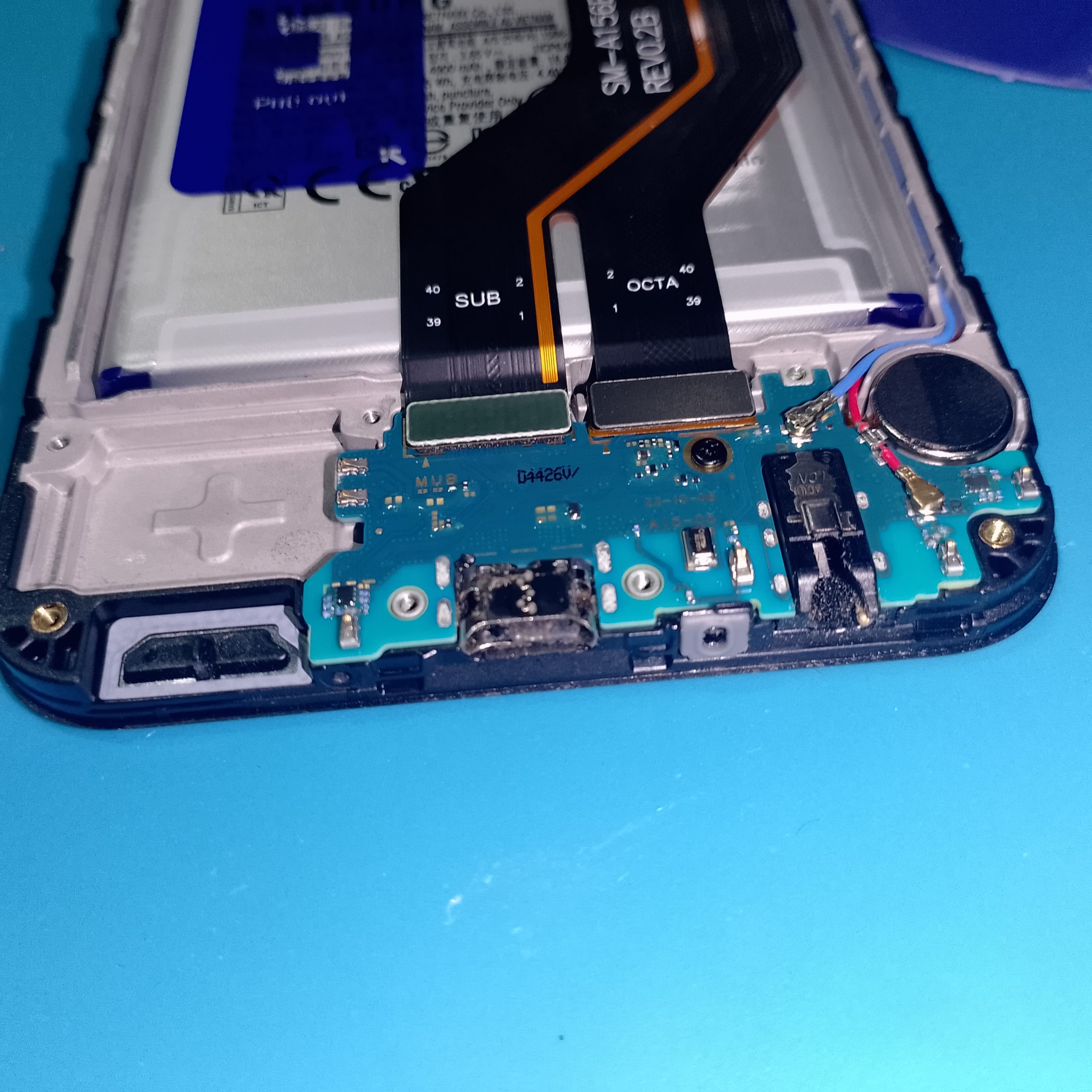

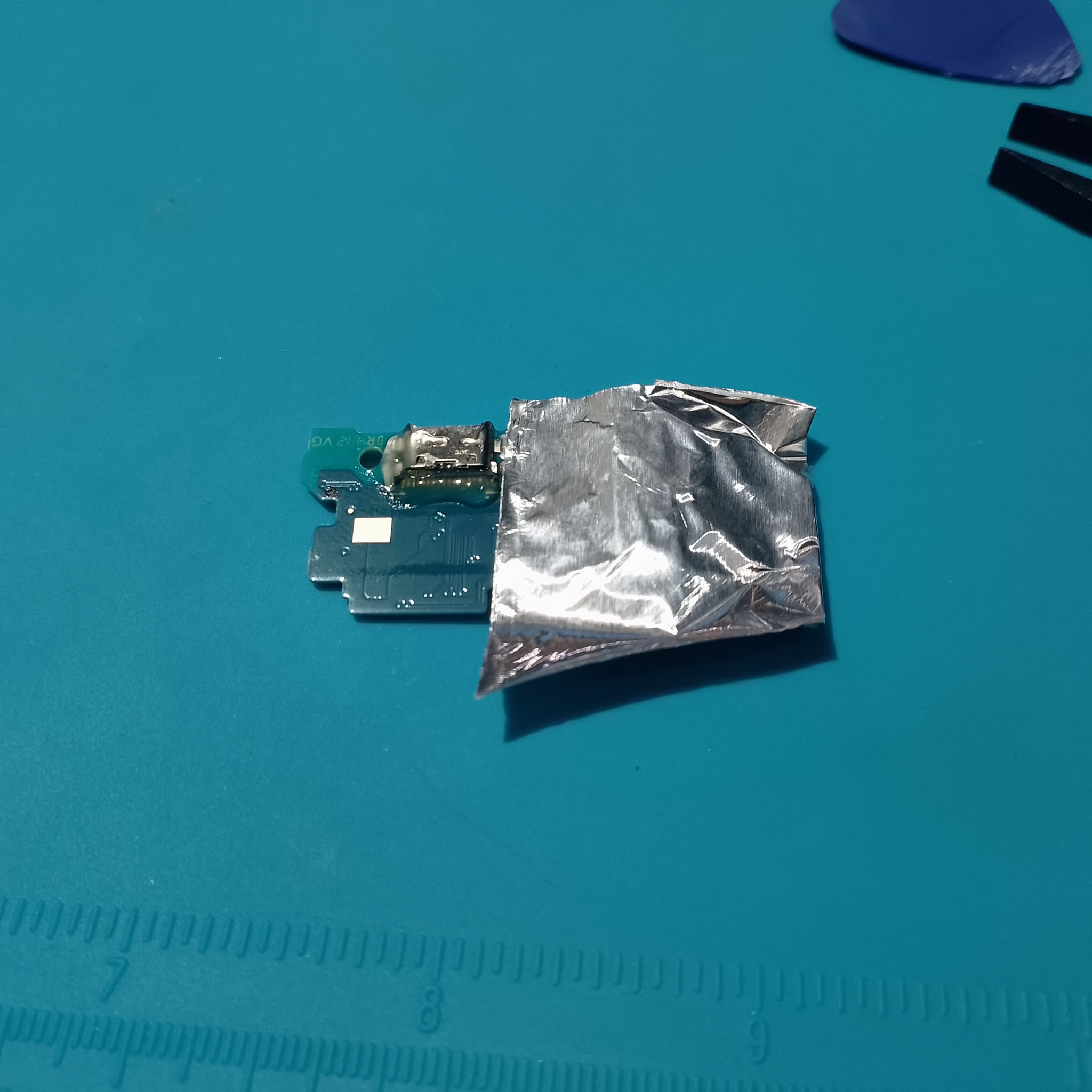

На нижней плате Samsung A15 разъем USB-C был поврежден механически. В зоне гнезда видны следы отрыва и перегрева, поэтому простая чистка порта уже не помогает. Разъем нужно менять, а посадочные площадки обязательно проверять под увеличением.

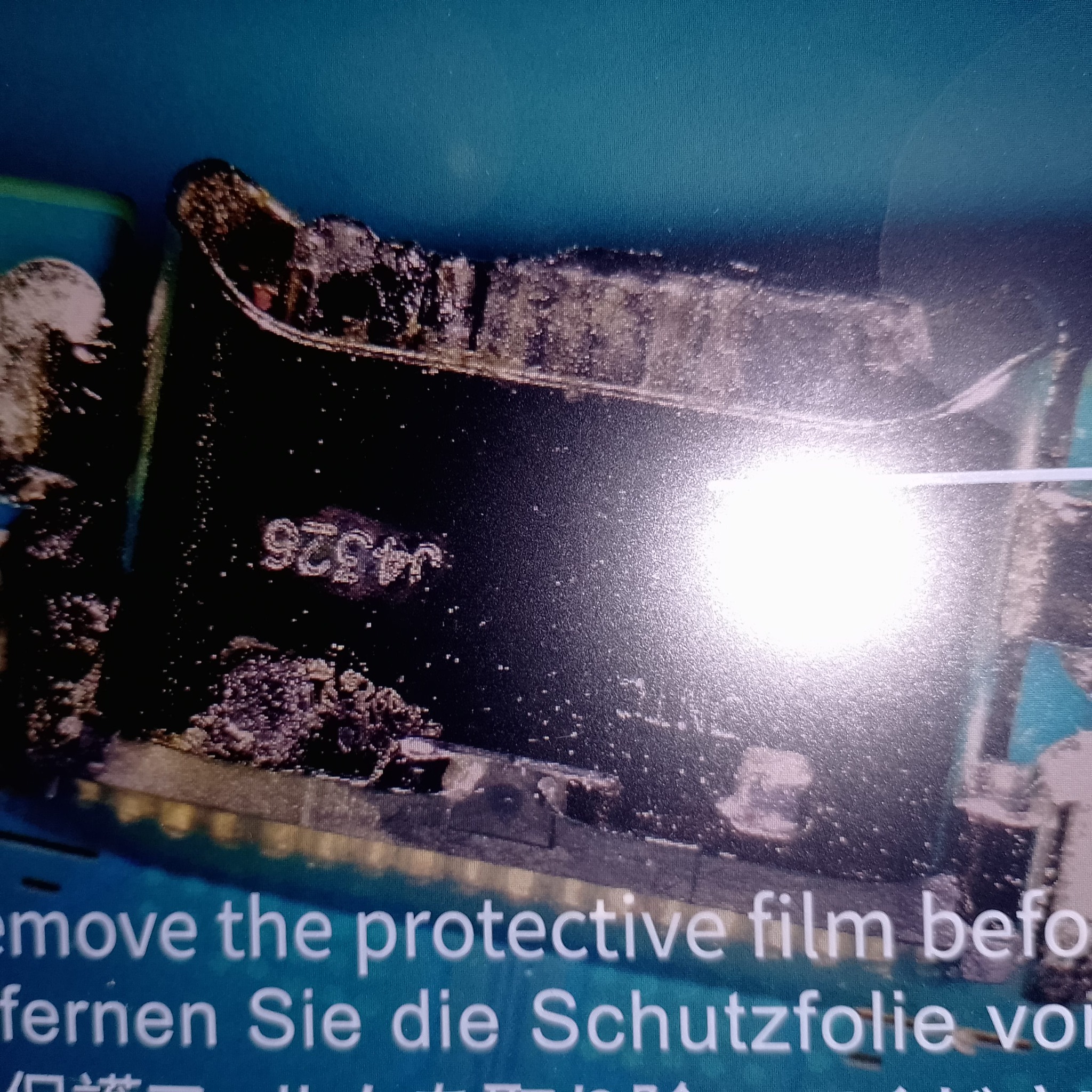

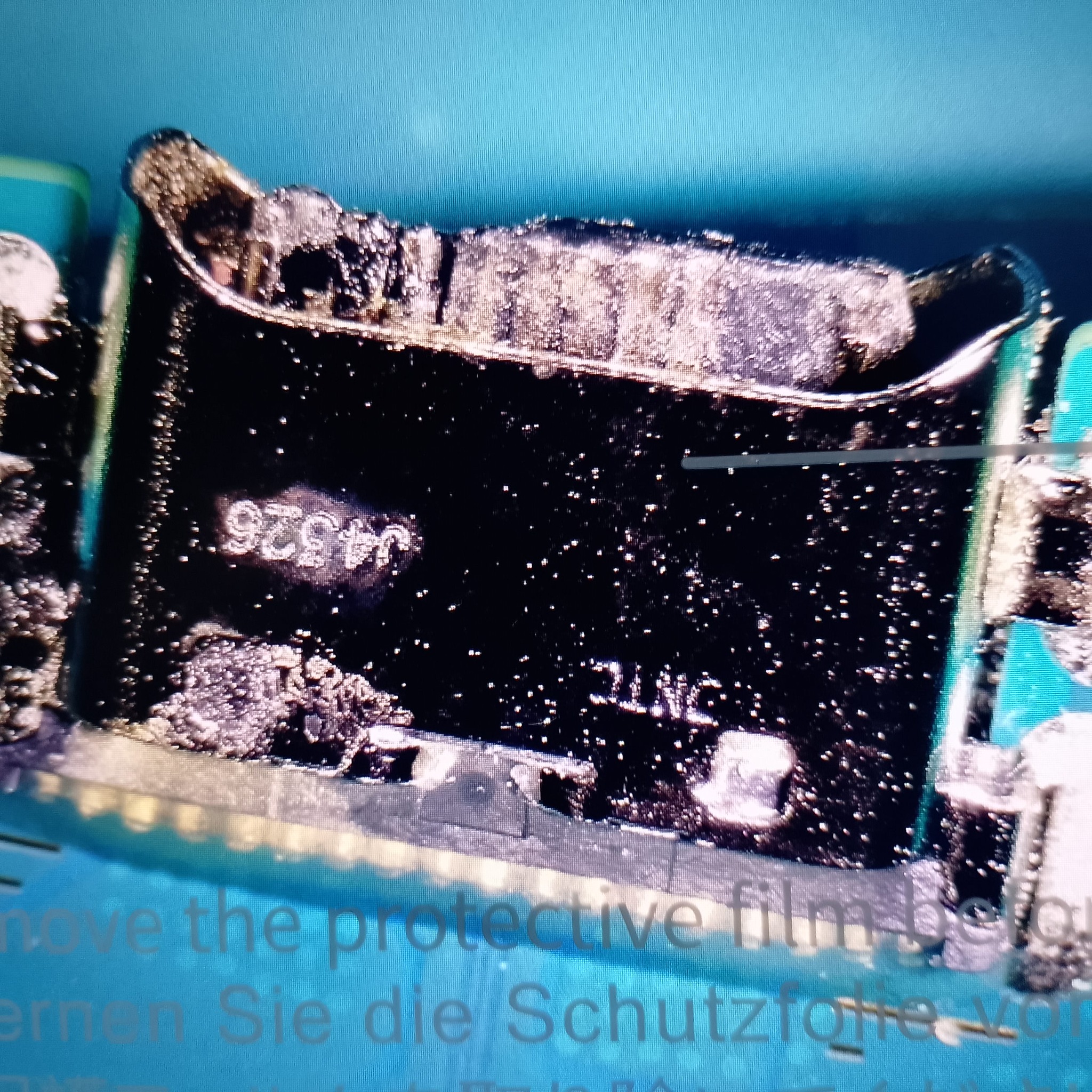

Под микроскопом хорошо заметно, почему такой ремонт нельзя делать только феном и надеждой на удачу. У USB-C много мелких контактов, а силовые крепления держат не только электрическое соединение, но и механику порта. Если посадить новый разъем криво, телефон может начать заряжаться, но при первом тугом кабеле неисправность вернется.
Когда лучше менять всю нижнюю плату
Если дорожки сильно вырваны, плата обуглена или отсутствуют ключевые контактные площадки, замена нижней субплаты может быть разумнее пайки одного разъема. Однако у дешевых запасных плат бывает другой микрофон, слабый разъем или нестабильная совместимость. Поэтому решение зависит от состояния родной платы и доступности нормальной детали.
Здесь ремонт имел смысл: повреждение было локальным, а площадки можно было привести в рабочее состояние. Тем не менее перед пайкой нужно убедиться, что по VBUS нет короткого замыкания, а земляные крепления можно надежно восстановить.
Пайка разъема и защита платы
Подготовка места

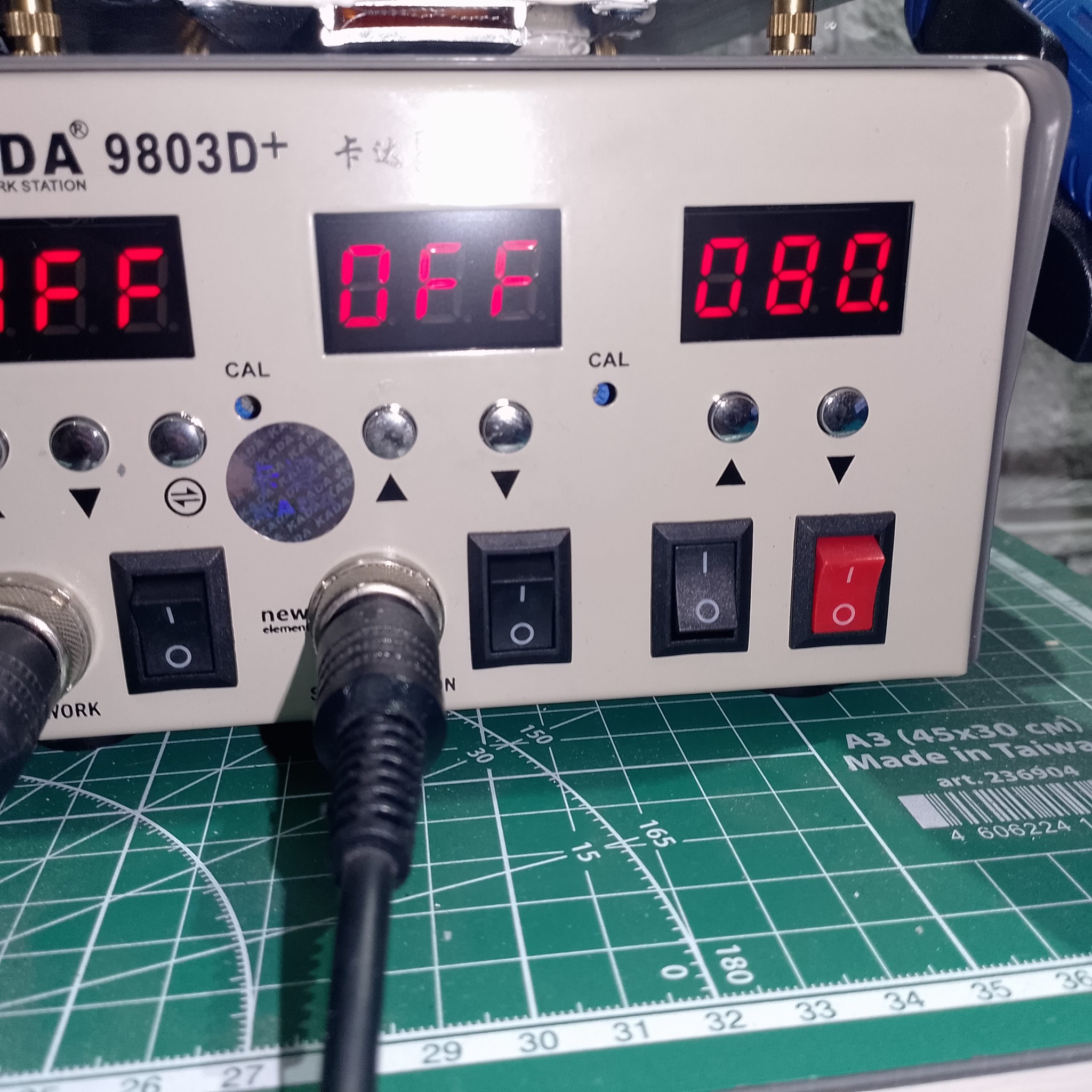

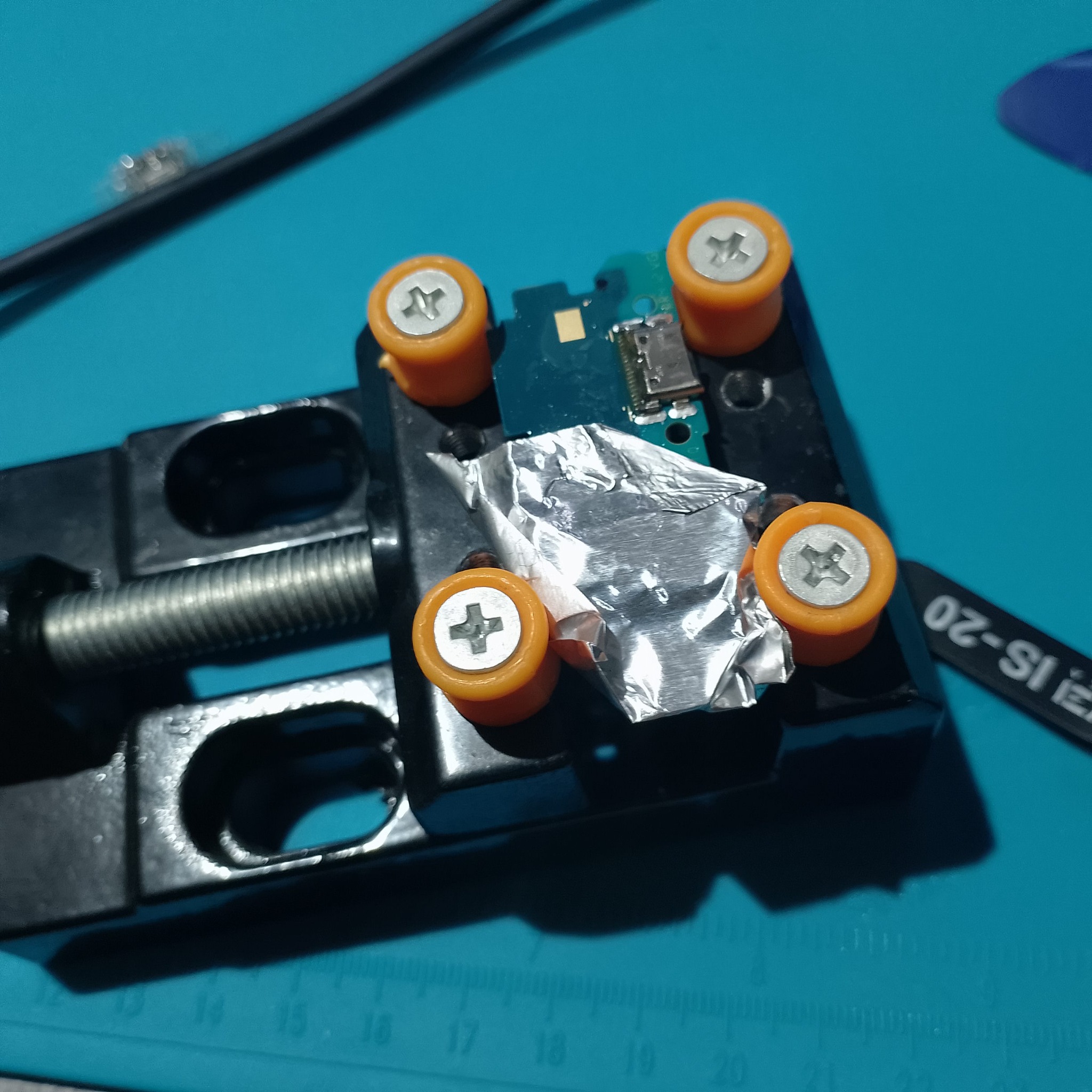

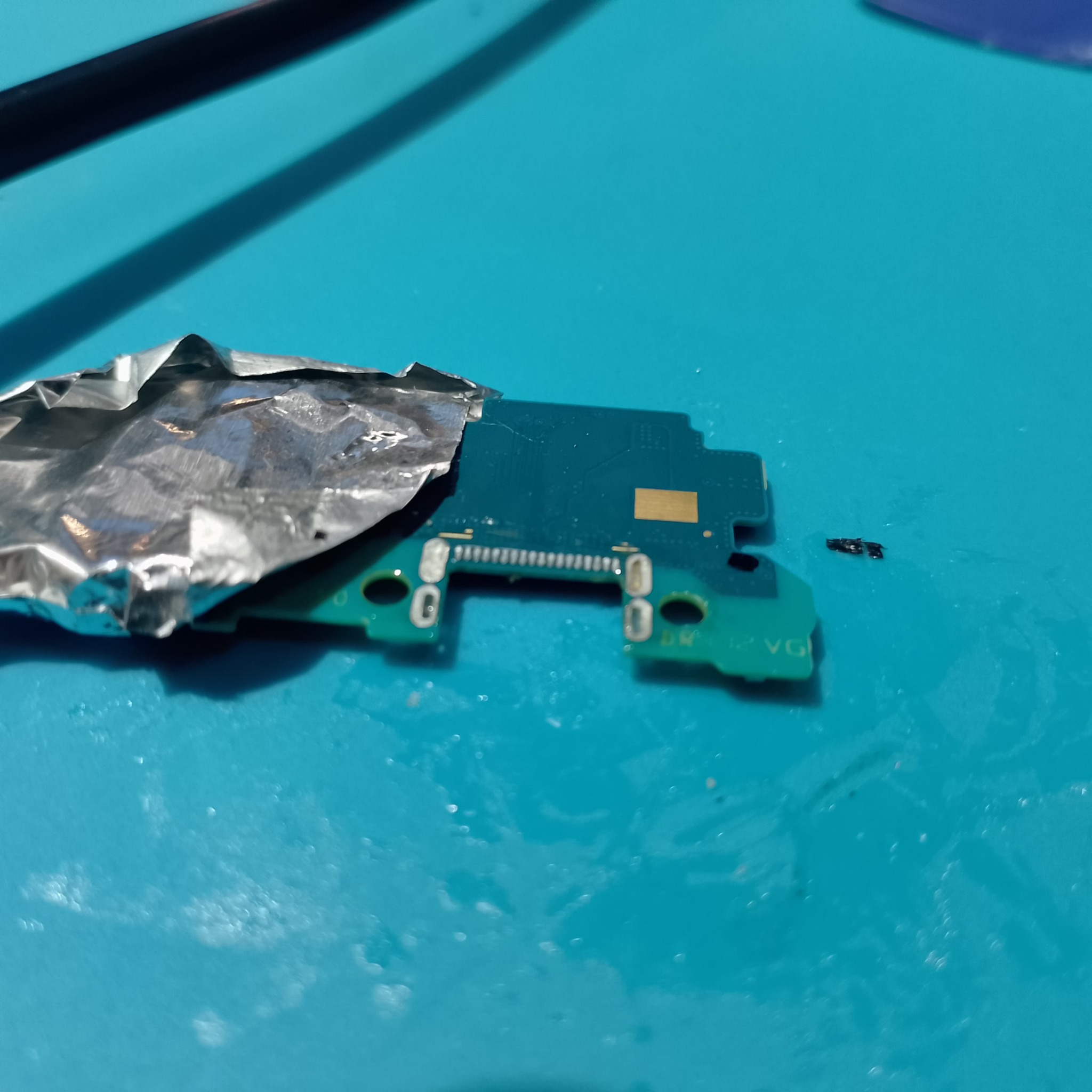

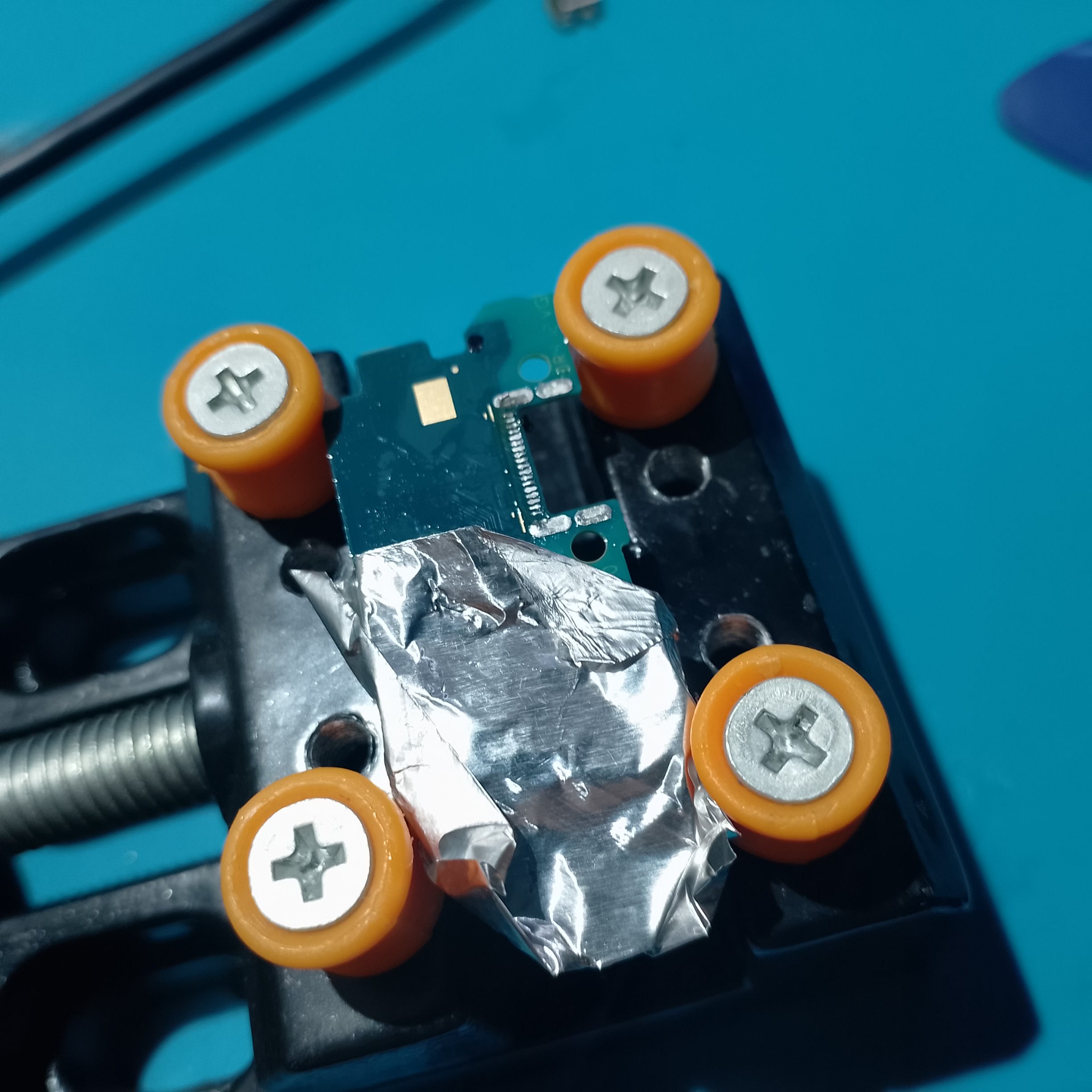

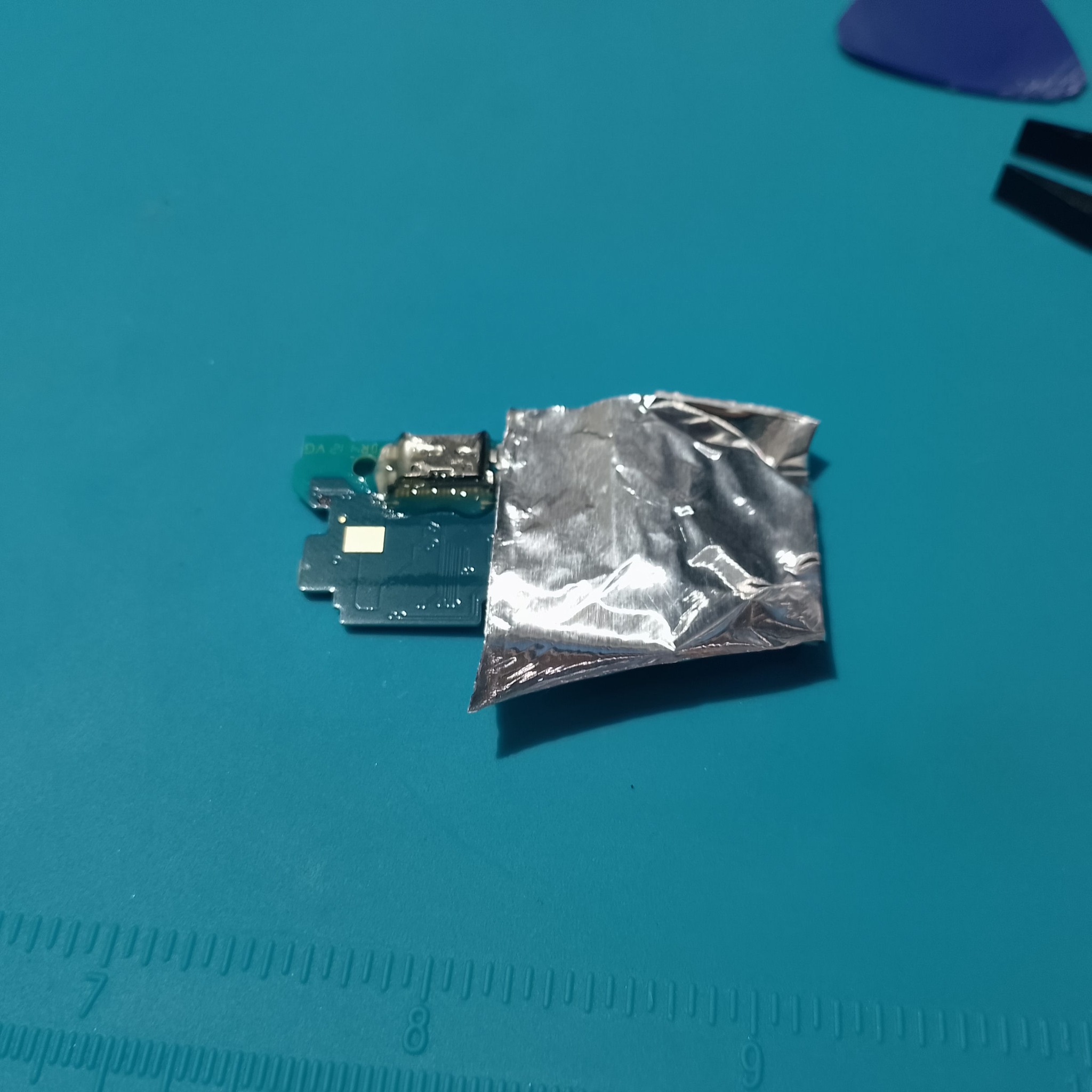

Для работы использовалась паяльная станция 9803D. Плату нужно зафиксировать, снять остатки старого припоя, очистить площадки и защитить соседние элементы. Особенно осторожно работают рядом с пластиковыми деталями, микрофоном и шлейфовыми разъемами: перегрев здесь быстро превращает один ремонт в несколько новых.
Перед посадкой нового USB-C проверяют, чтобы крепежные уши разъема совпали с площадками, а контактная группа не висела в воздухе. После этого разъем выставляют ровно, прихватывают механику и только затем контролируют мелкие контакты. Такой порядок снижает риск, что порт уедет при прогреве.
Что важно не испортить
Опасное место — линии CC. Они отвечают за определение зарядного устройства и режимов питания. Если их оставить в обрыве, телефон может заряжаться только медленно или вообще не увидеть нормальный блок. Также важно не замкнуть соседние выводы USB-C: внешне ремонт будет выглядеть красиво, но телефон начнет вести себя нестабильно.
Для проверки мелких цепей удобны тонкие щупы и спокойная прозвонка без давления на площадки. Если щуп срывается, можно повредить то, что еще было целым. Для таких работ пригодны тонкие измерительные наконечники: на сайте уже был разбор щупов для мультиметра, где видно, почему обычные толстые иглы не всегда подходят к смартфонным платам.
Ещё фото разборки и пайки
Проверка зарядки после ремонта
После установки разъема проверка идет в несколько этапов. Сначала нужна визуальная оценка под увеличением: нет ли перемычек, не смещен ли порт, держатся ли крепежные площадки. Затем мультиметром проверяют отсутствие короткого замыкания по питанию. Только после этого подключают кабель и смотрят, как телефон берет ток.
Если зарядка появилась, работу все равно нельзя считать законченной сразу. Нужно проверить несколько кабелей, обычный режим, быструю зарядку и подключение к компьютеру. Samsung указывает для Galaxy A15 5G USB Type-C и USB 2.0, а также поддержку Super Fast Charging до 25 Вт для A15 5G, поэтому после ремонта порт должен не просто “ожить”, а нормально определять источник питания.
| Проверка после пайки | Зачем нужна | Нормальный результат |
|---|---|---|
| Визуальный осмотр под увеличением | Исключить мосты между контактами | Контакты ровные, лишнего припоя нет |
| Прозвонка VBUS и GND | Поймать короткое до подключения зарядки | Короткого замыкания нет |
| Подключение обычного зарядника | Проверить базовое питание | Телефон видит кабель и принимает заряд |
| Проверка быстрой зарядки | Понять, живы ли линии согласования | Режим определяется стабильно |
| Проверка USB с ПК | Проверить передачу данных | Компьютер видит устройство |
Кроме того, после сборки стоит слегка пошевелить штекер в пределах нормального люфта. Сильное раскачивание делать нельзя, но легкая проверка показывает, держится ли разъем механически. Если зарядка пропадает от малейшего касания, значит проблема осталась в пайке, корпусе порта или площадках.
Где сверить зарядку и характеристики
Перед подбором зарядного устройства и кабеля лучше опираться не на карточку случайного магазина, а на страницы производителя. У Samsung для Galaxy A15 5G указаны USB Type-C, USB 2.0 и аккумулятор 5000 мАч. В справке Samsung по аксессуарам для A15 5G также отдельно сказано про поддержку Super Fast Charging и максимальную мощность 25 Вт.
- Samsung Galaxy A15 5G SM-A156E — страница модели и характеристики
- Samsung Support — зарядка Galaxy A15 5G, A25 5G и A35 5G
Такая проверка особенно полезна после ремонта порта. Если телефон не выходит на ожидаемый режим зарядки, причина может быть не только в пайке: иногда виноваты слабый блок питания, кабель без нормального согласования или грязь внутри нового разъема.
FAQ
Частые вопросы по ремонту USB-C Samsung A15
Можно ли просто заменить нижнюю плату Samsung A15?
Да, иногда это быстрее. Но качество запасных субплат разное: может отличаться микрофон, разъем или стабильность зарядки. Если родная плата восстановима, пайка хорошего USB-C разъема часто дает более предсказуемый результат.
Почему после замены USB-C зарядка есть, а быстрой зарядки нет?
Чаще всего проблема связана с линиями CC, качеством кабеля или блоком питания. Также возможна плохая посадка разъема, если часть контактов не пропаялась.
Можно ли проверять порт только амперметром USB?
USB-тестер полезен, но его мало. До подключения питания нужно проверить короткое замыкание мультиметром, а после ремонта посмотреть не только ток, но и стабильность зарядки, передачу данных и механическую фиксацию разъема.
Нужен ли микроскоп для такой пайки?
Желателен. У USB-C мелкие контакты, а поврежденные площадки плохо видны невооруженным глазом. Без увеличения легко оставить перемычку или не заметить оторванный контакт.
Что делать, если вместе с разъемом оторвались дорожки?
Сначала нужно оценить, какие линии повреждены. Иногда помогает восстановление перемычками, но при серьезном разрушении лучше заменить нижнюю субплату целиком.
Итоги
Ремонт USB-C Samsung A15 SM-A156E после вырыва разъема начинается не с пайки, а с диагностики. Нужно понять, остались ли посадочные площадки, нет ли короткого замыкания и видит ли телефон питание после восстановления. В этом случае повреждение было локальным, поэтому нижнюю плату удалось вернуть к работе без полной замены узла.
Главная ошибка при таких поломках — продолжать шевелить кабель и пытаться “поймать зарядку”. Каждый перекос усиливает отрыв и может унести дорожки вместе с разъемом. Поэтому при люфте USB-C лучше остановиться раньше: ремонт будет чище, дешевле и надежнее.
Если параллельно приходится обслуживать аккумуляторную часть, полезно помнить про безопасность литиевых батарей. В разборе Samsung Galaxy A53 с вздутой АКБ хорошо видно, почему нагрев, поддевание и спешка рядом с аккумулятором требуют особой аккуратности.
