Важно. У Galaxy A24 есть A245F (4G) и A256B (5G) — модули разные. Сверяйте «Настройки — О телефоне» и маркировку на модуле.
Перед началом
- Совместимость. A245F vs A256B — модуль и шлейфы отличаются.
- Питание. Разрядите АКБ до ~20-30% — так безопаснее при прогреве.

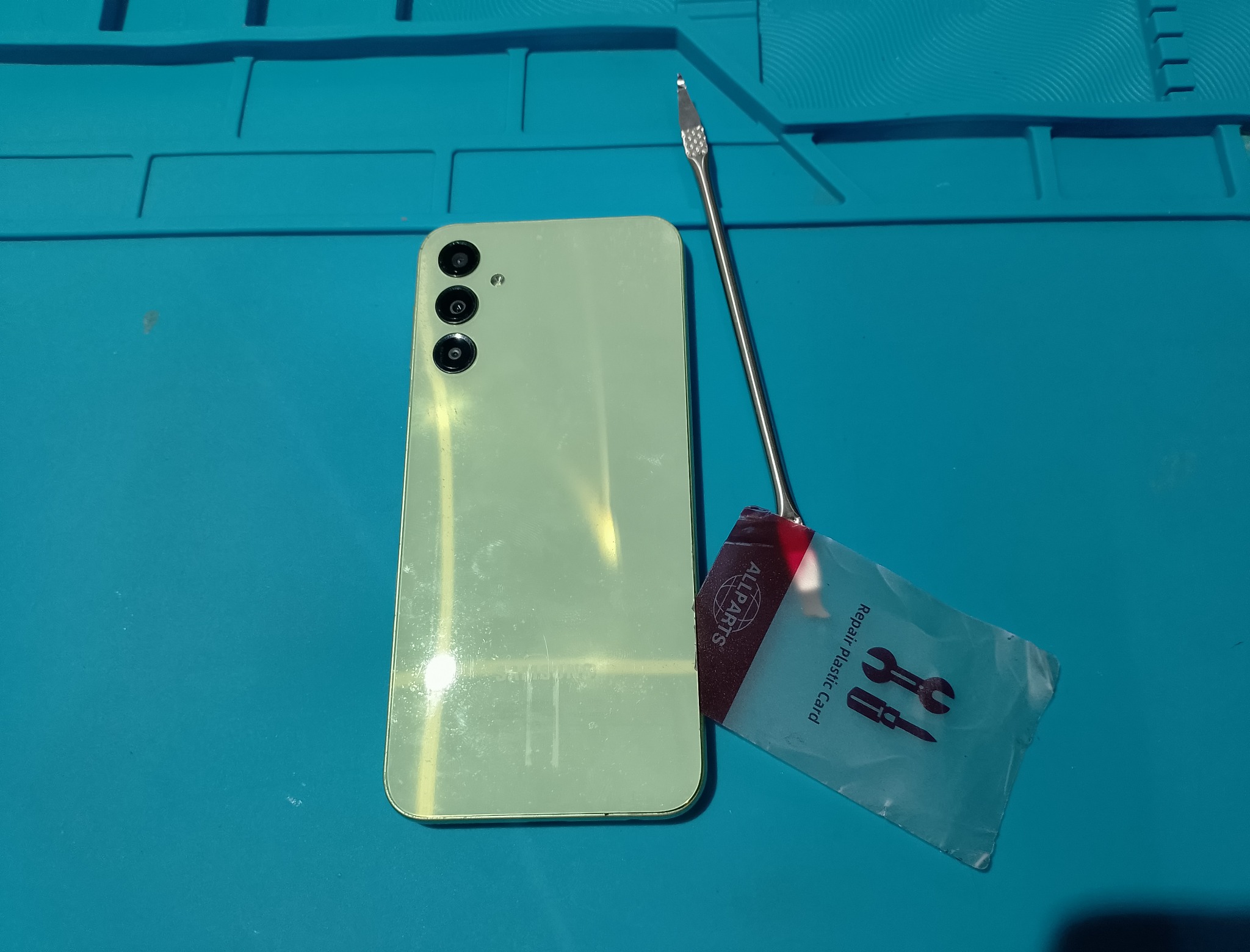

- Организация рабочего места. Термостол, нормальное освещение, магнитный коврик для винтов, ESD-инструмент.
Карта шагов

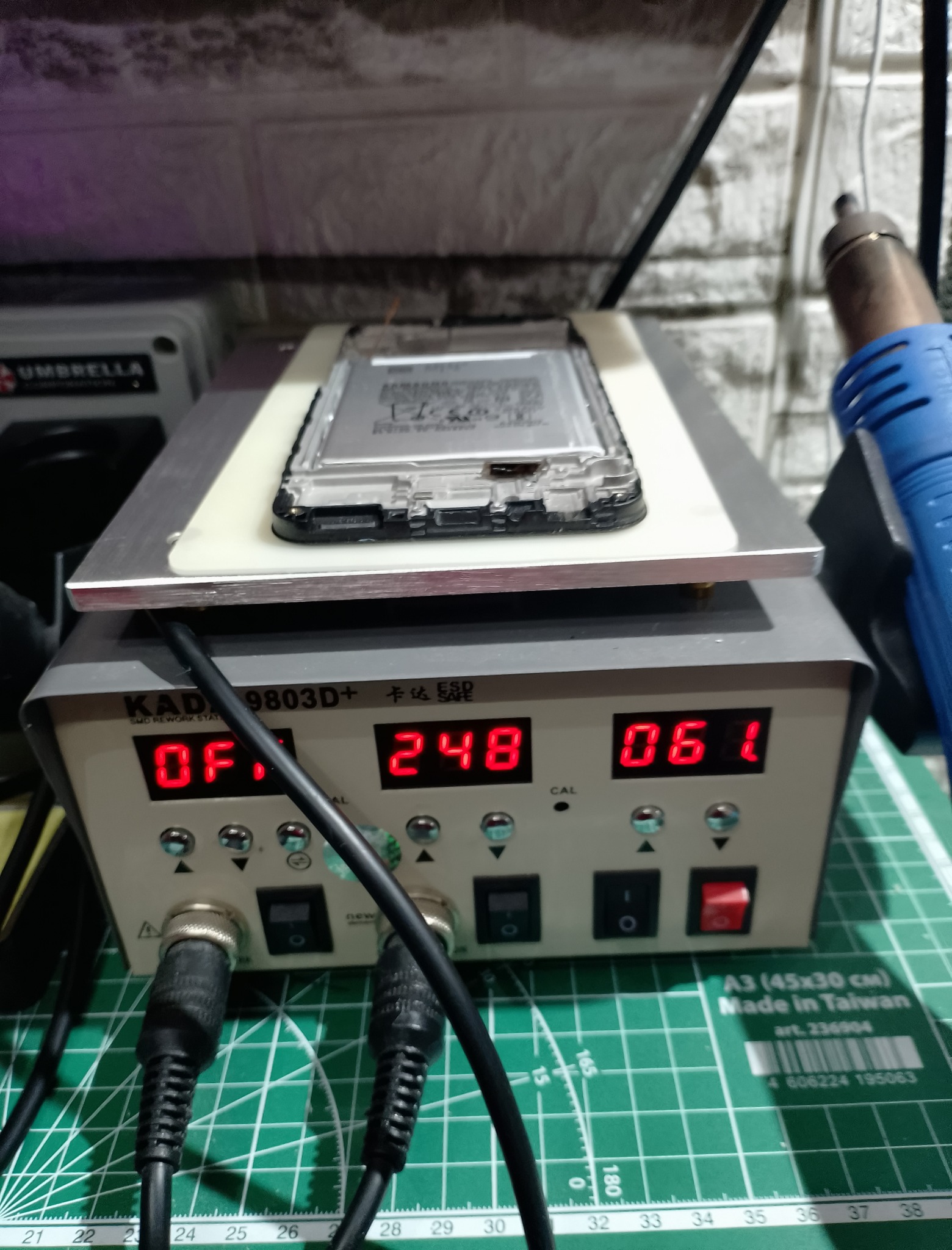

- Равномерный прогрев корпуса на термостоле.

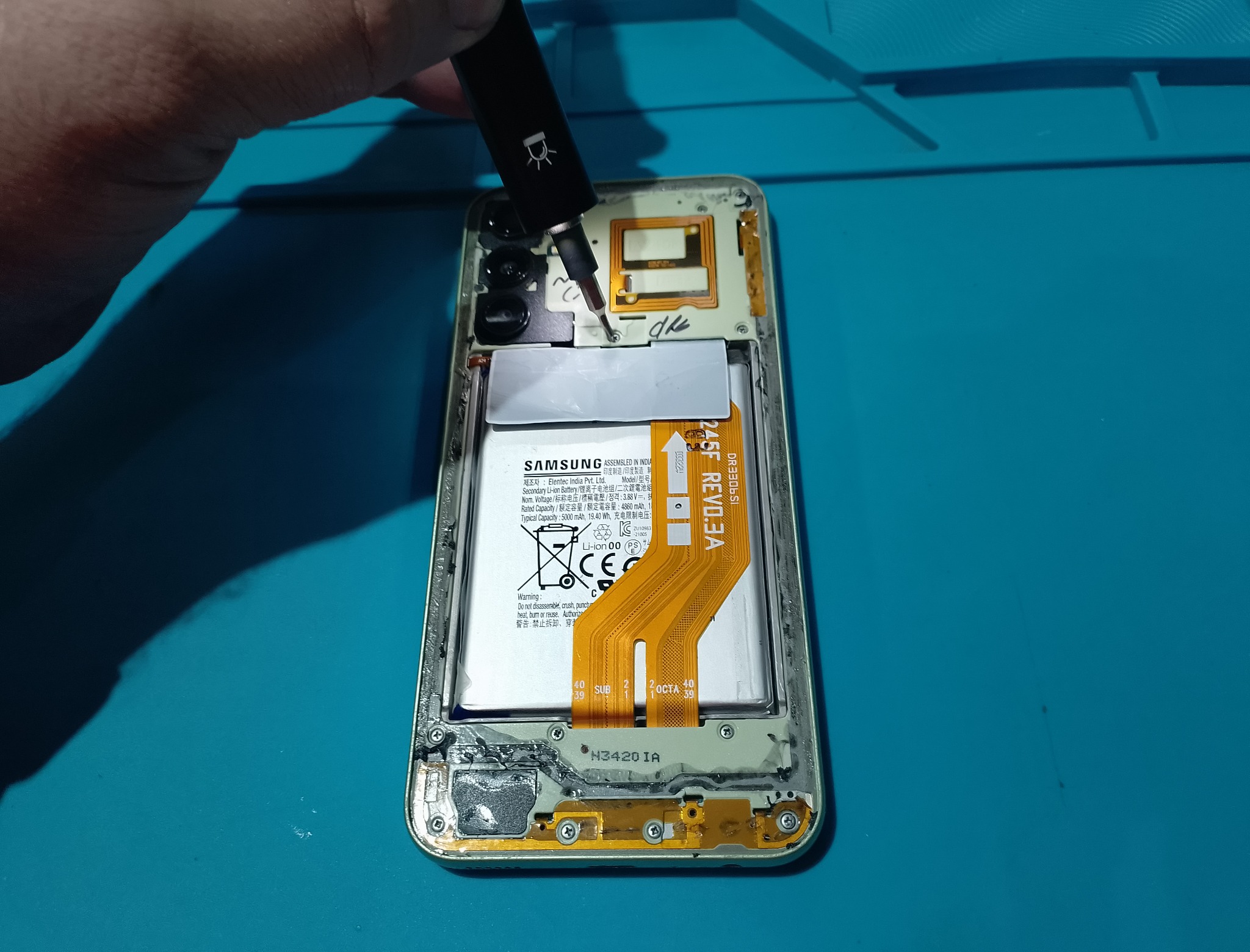

- Снятие крышки медиатором — держим зону АКБ и камеры в «зелёной» температуре.

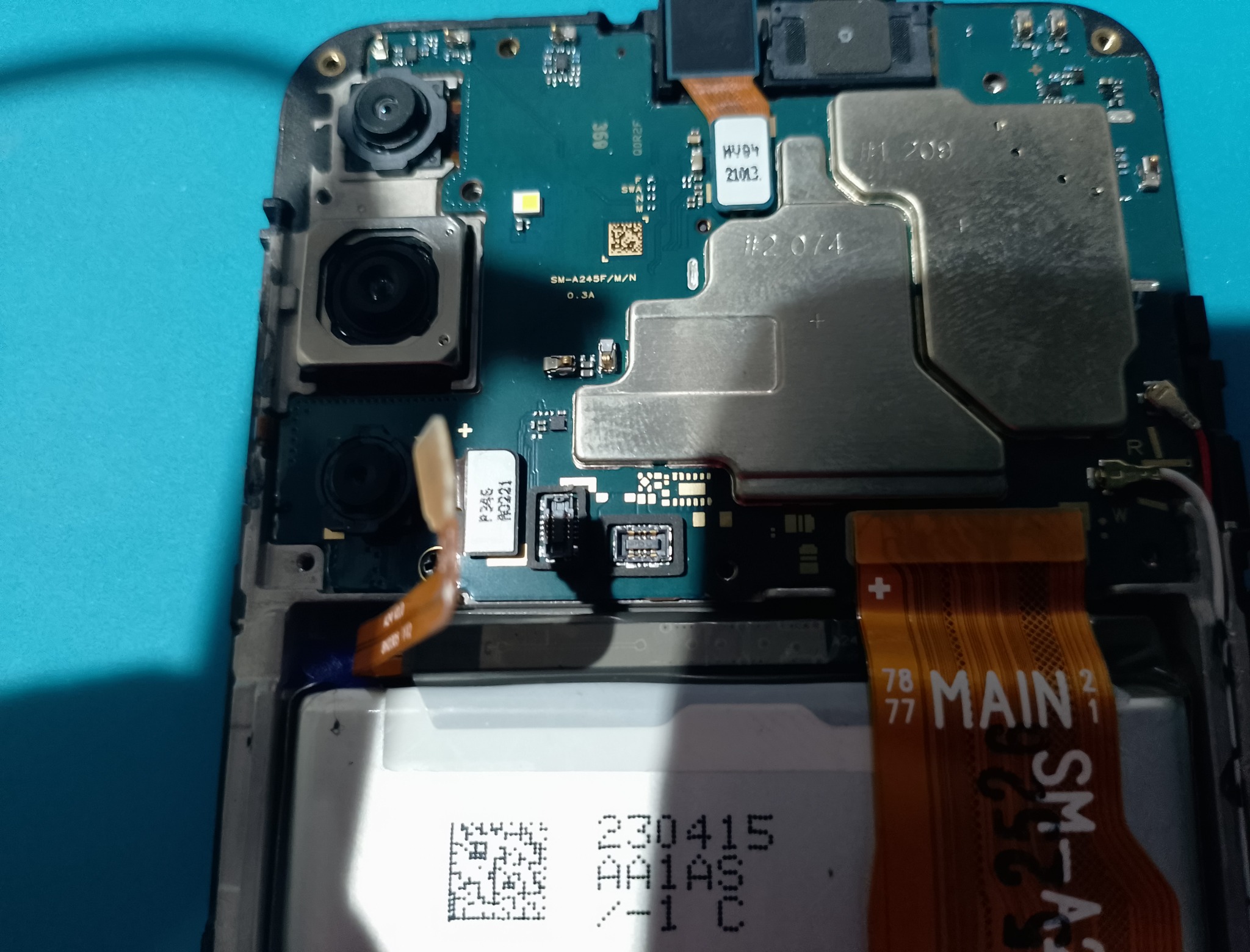

- Отключение питания, снятие защит и винтов, отщёлкивание шлейфов.

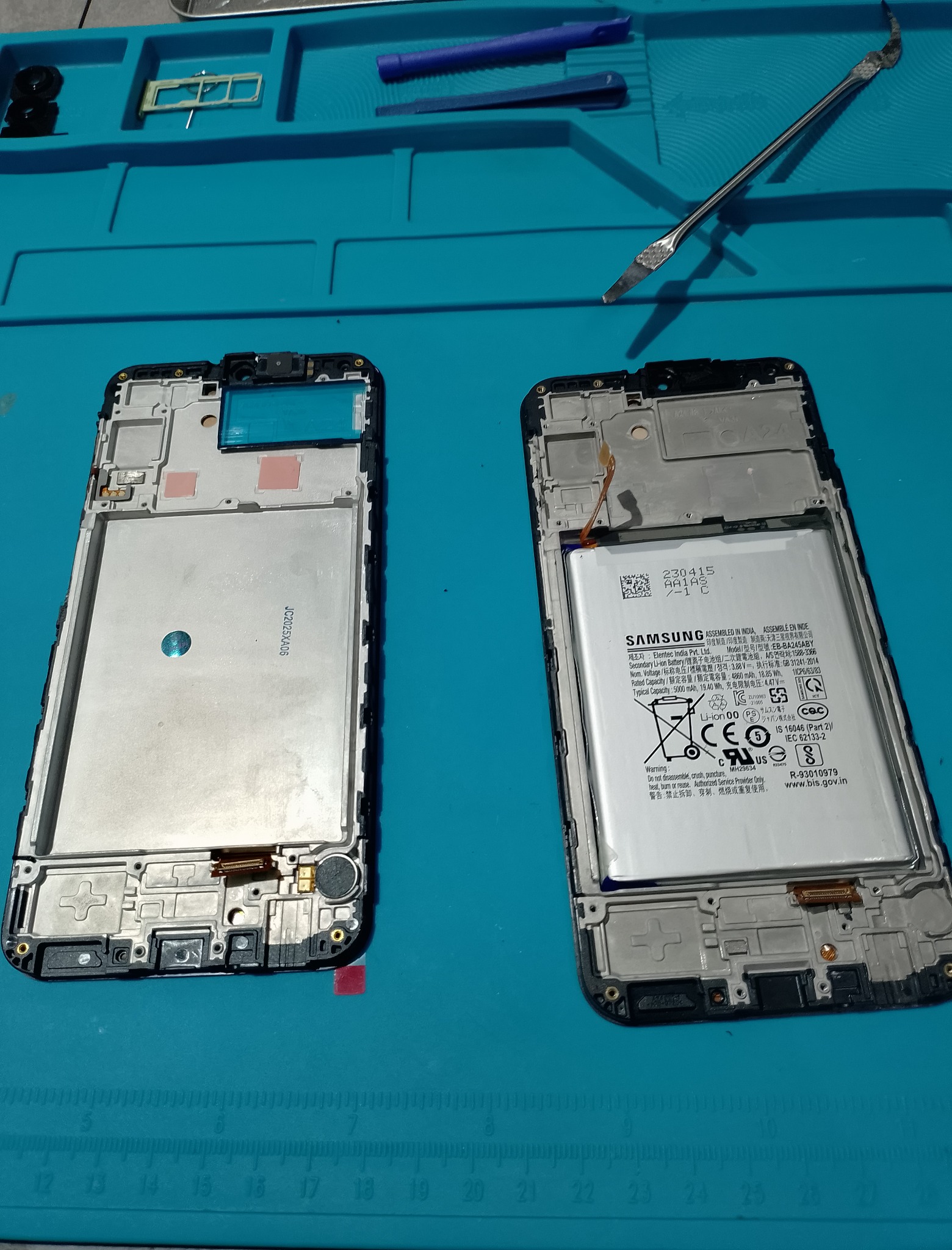

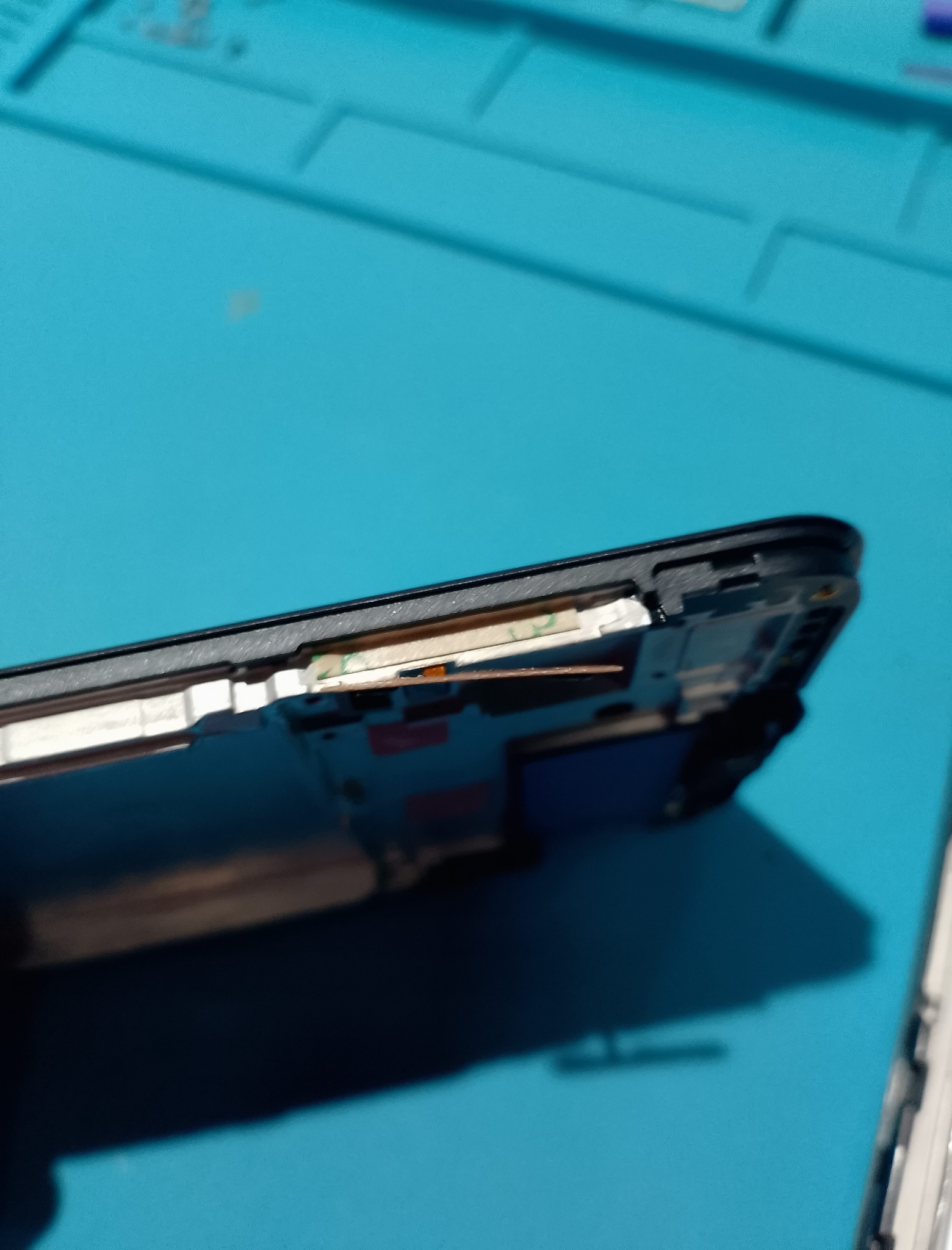

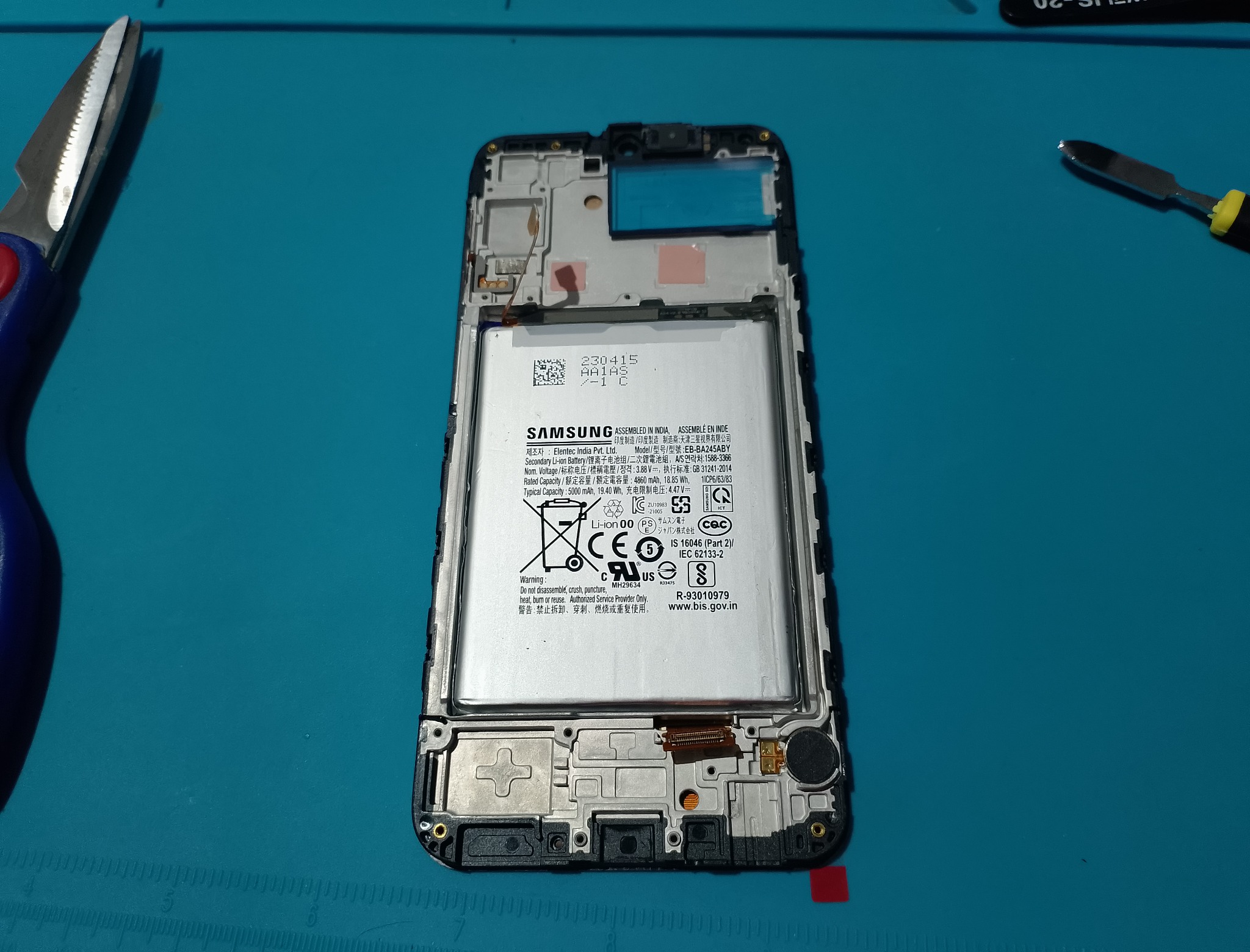

- Демонтаж старого модуля, полная зачистка рамки до чистого пластика (IPA 99% + безворсовые салфетки).

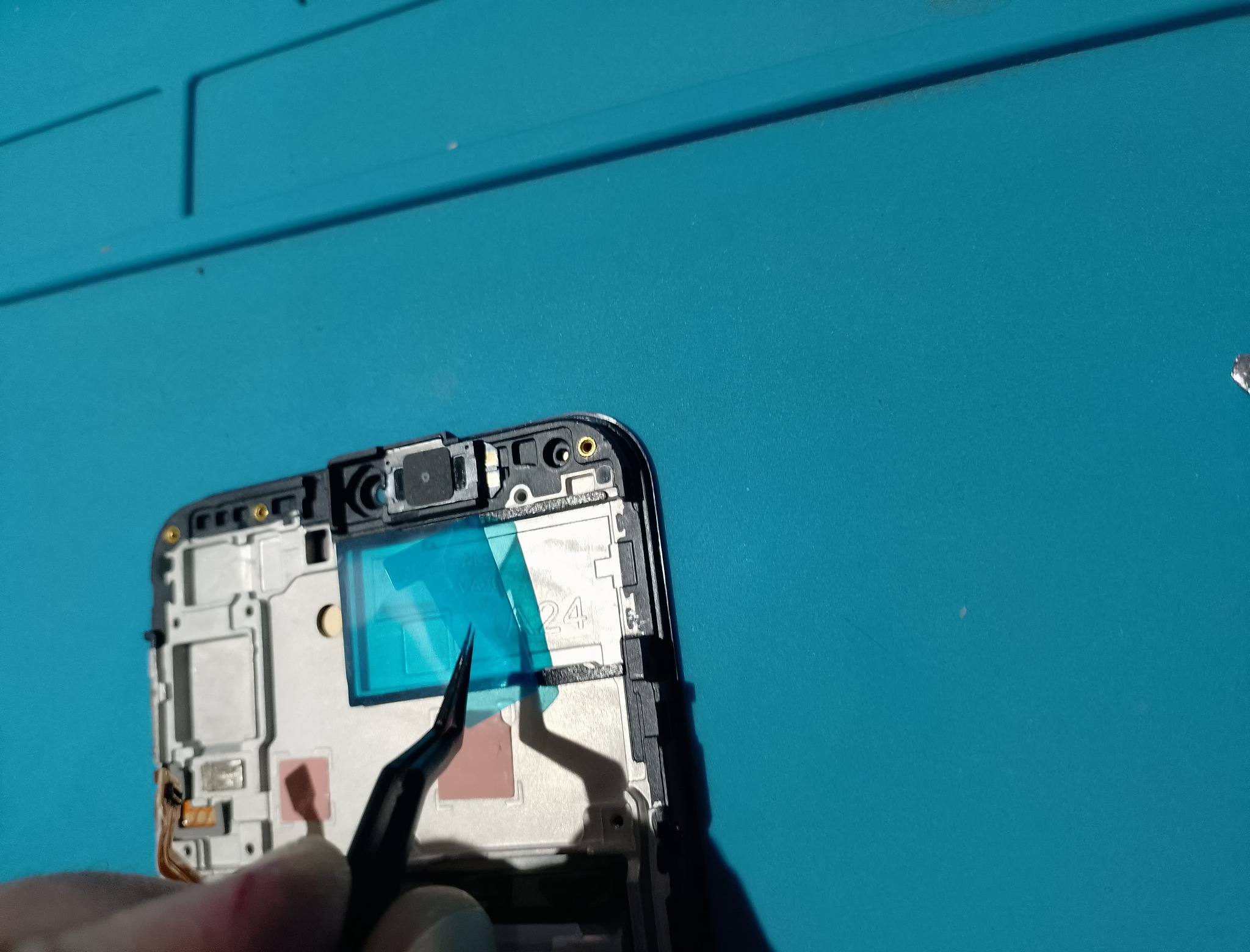

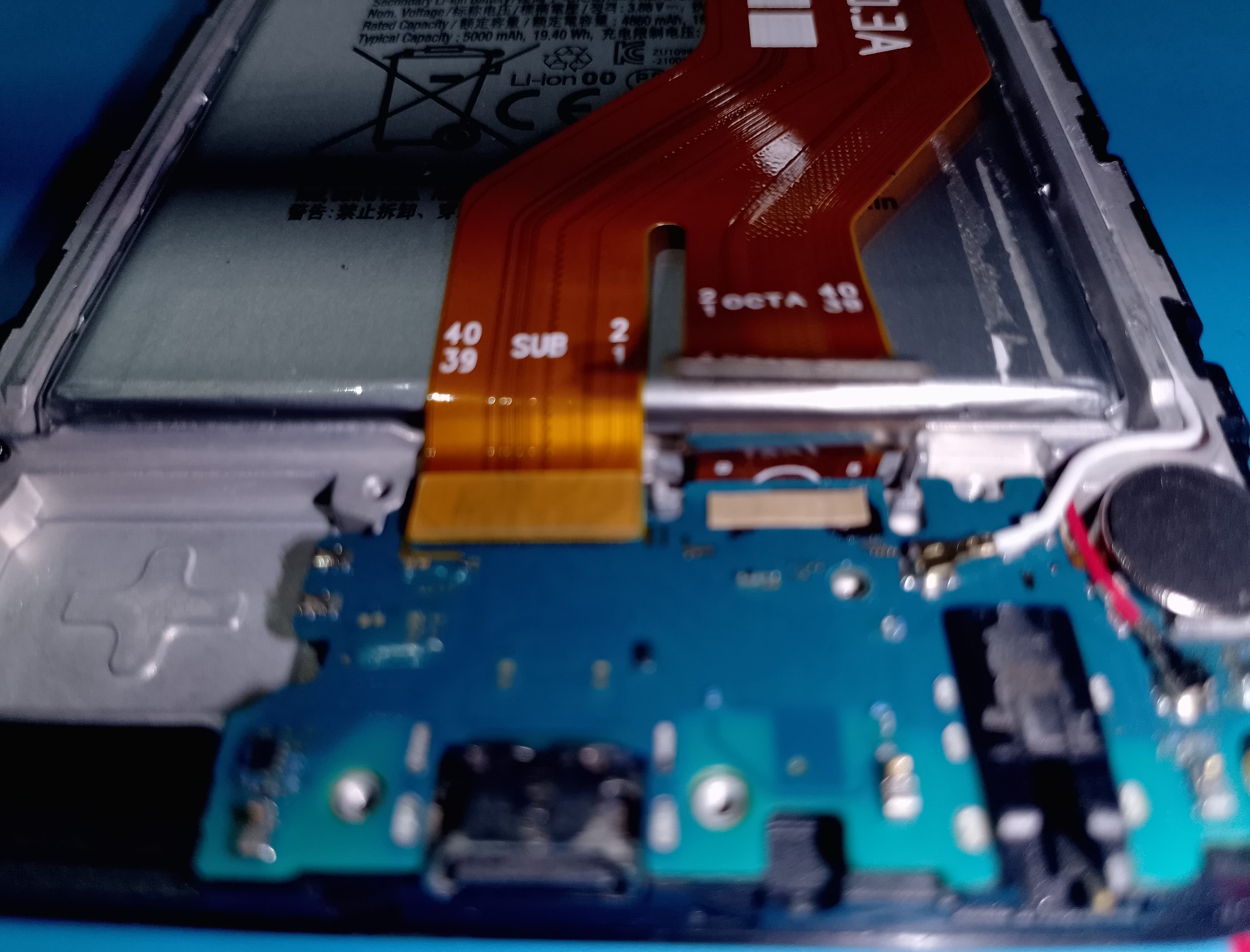

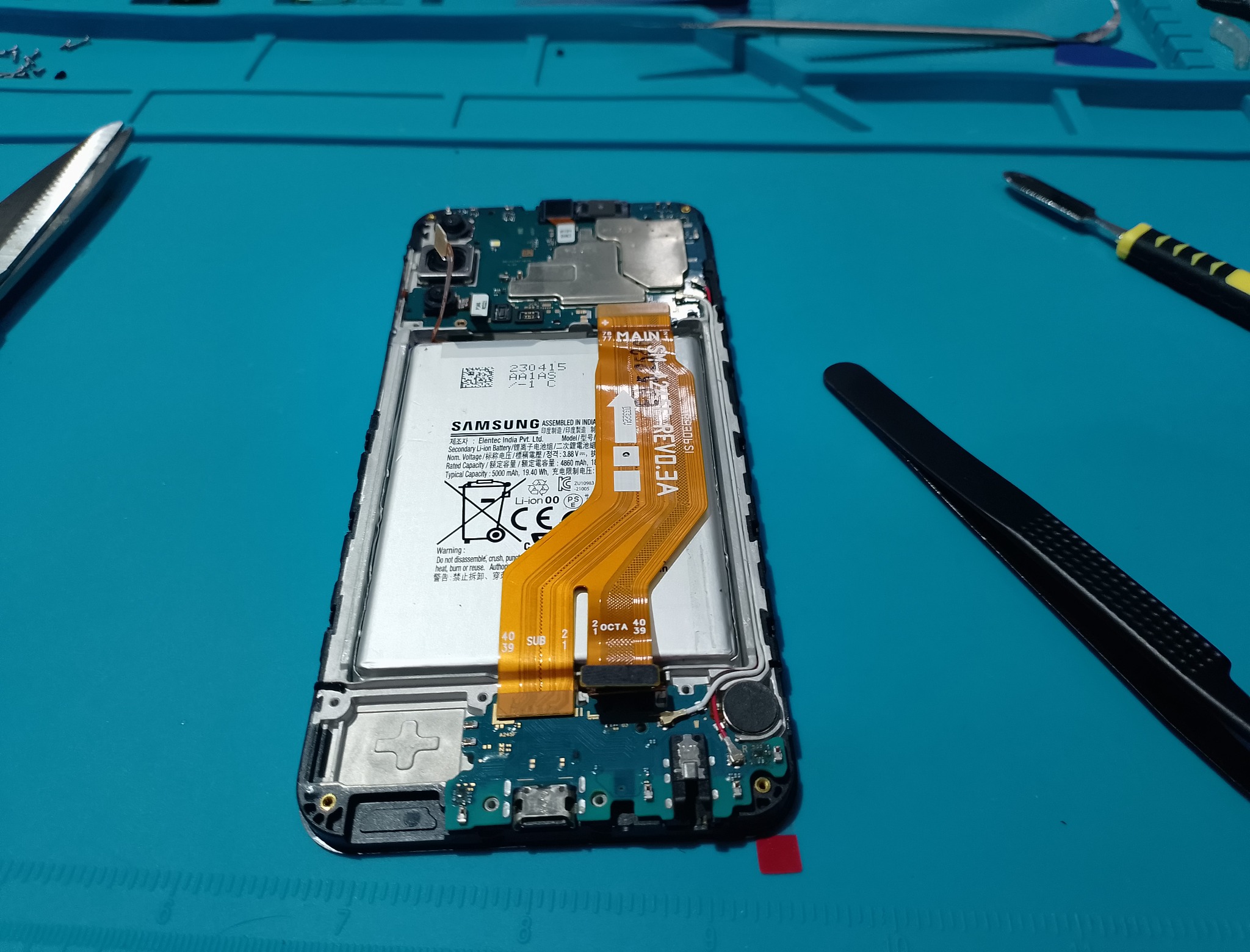

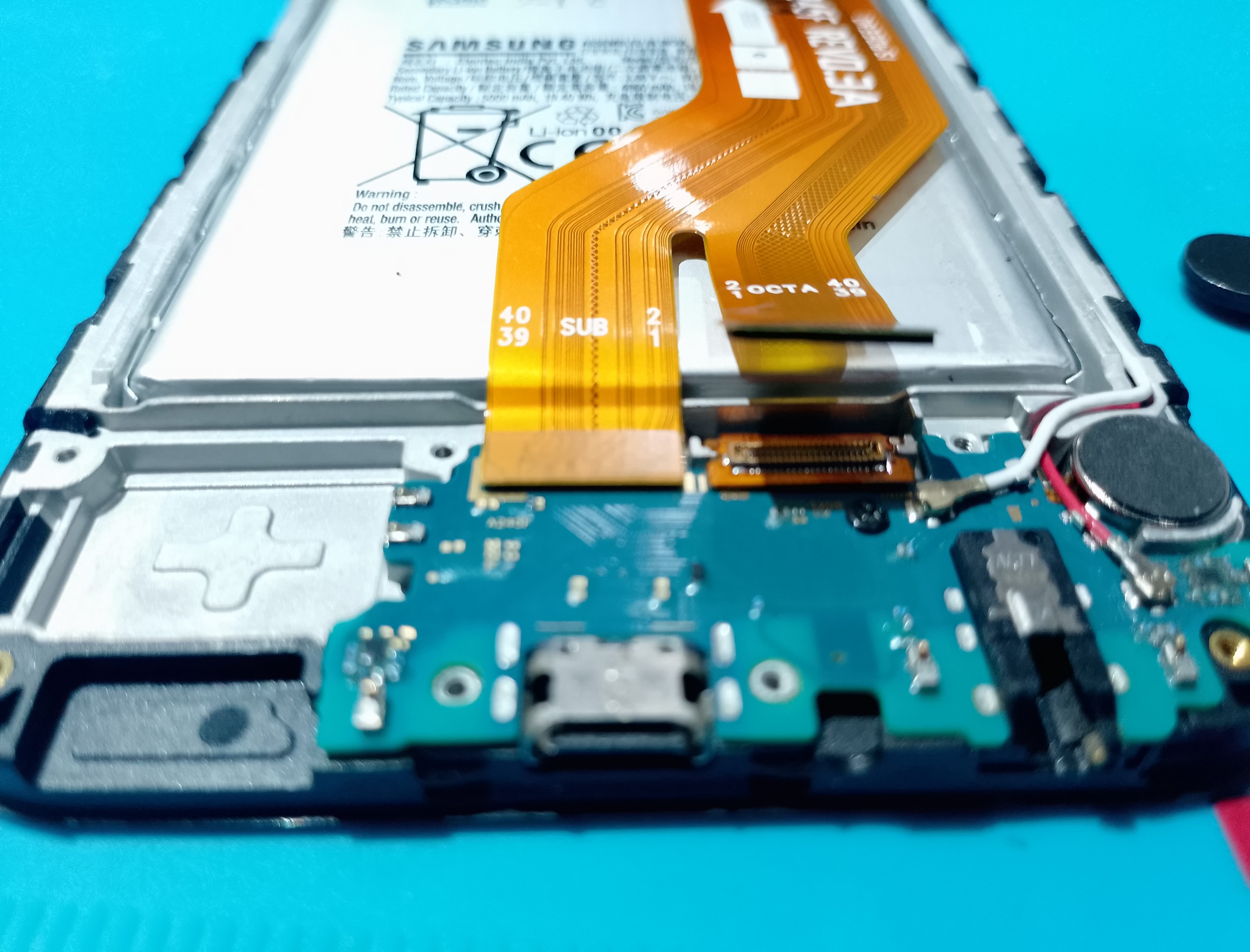

- Примерка нового модуля, укладка шлейфов, пробный запуск.

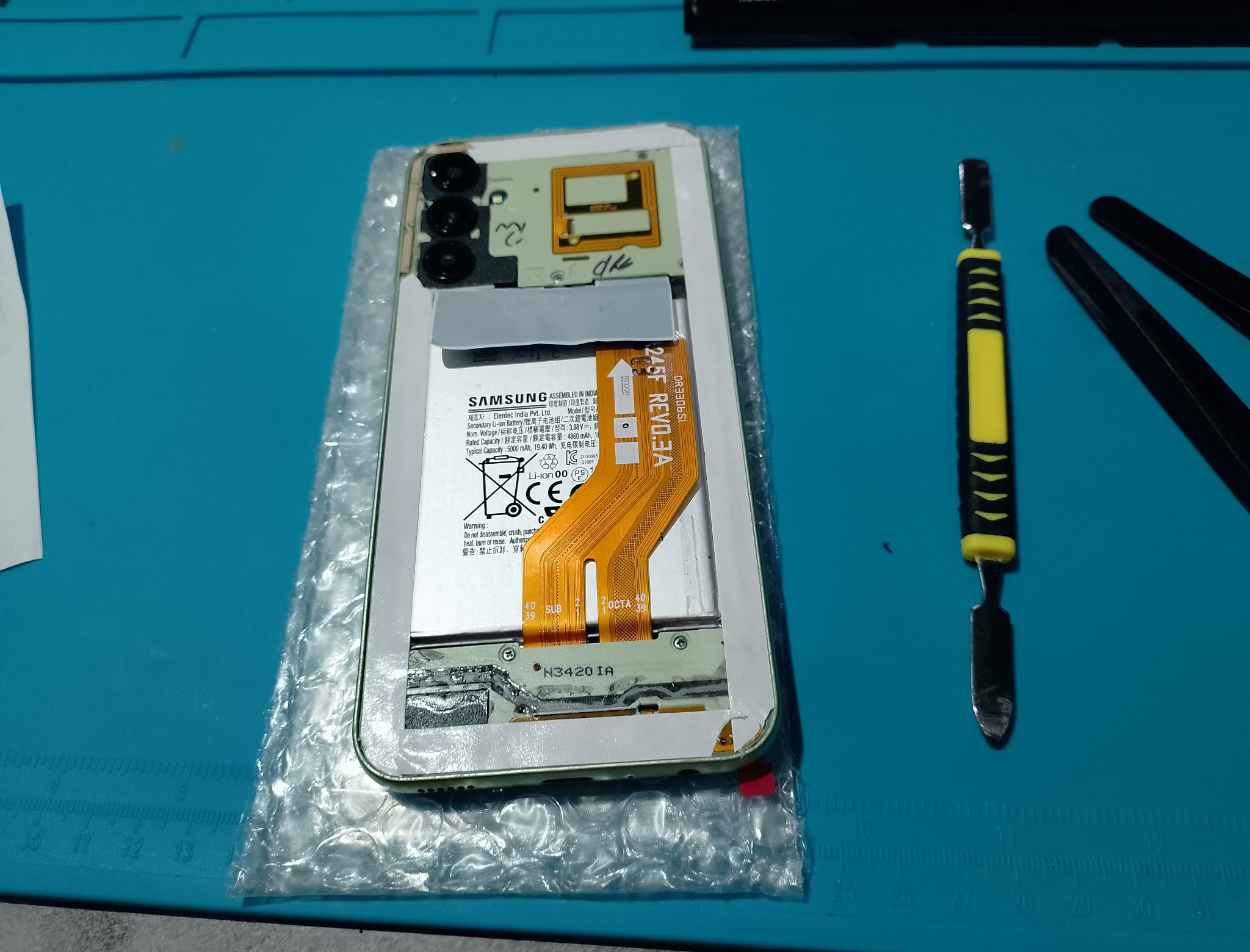

- Тонкий валик T7000 по периметру, фиксация, сборка, финальные тесты.
Фотохроника (47 фото)

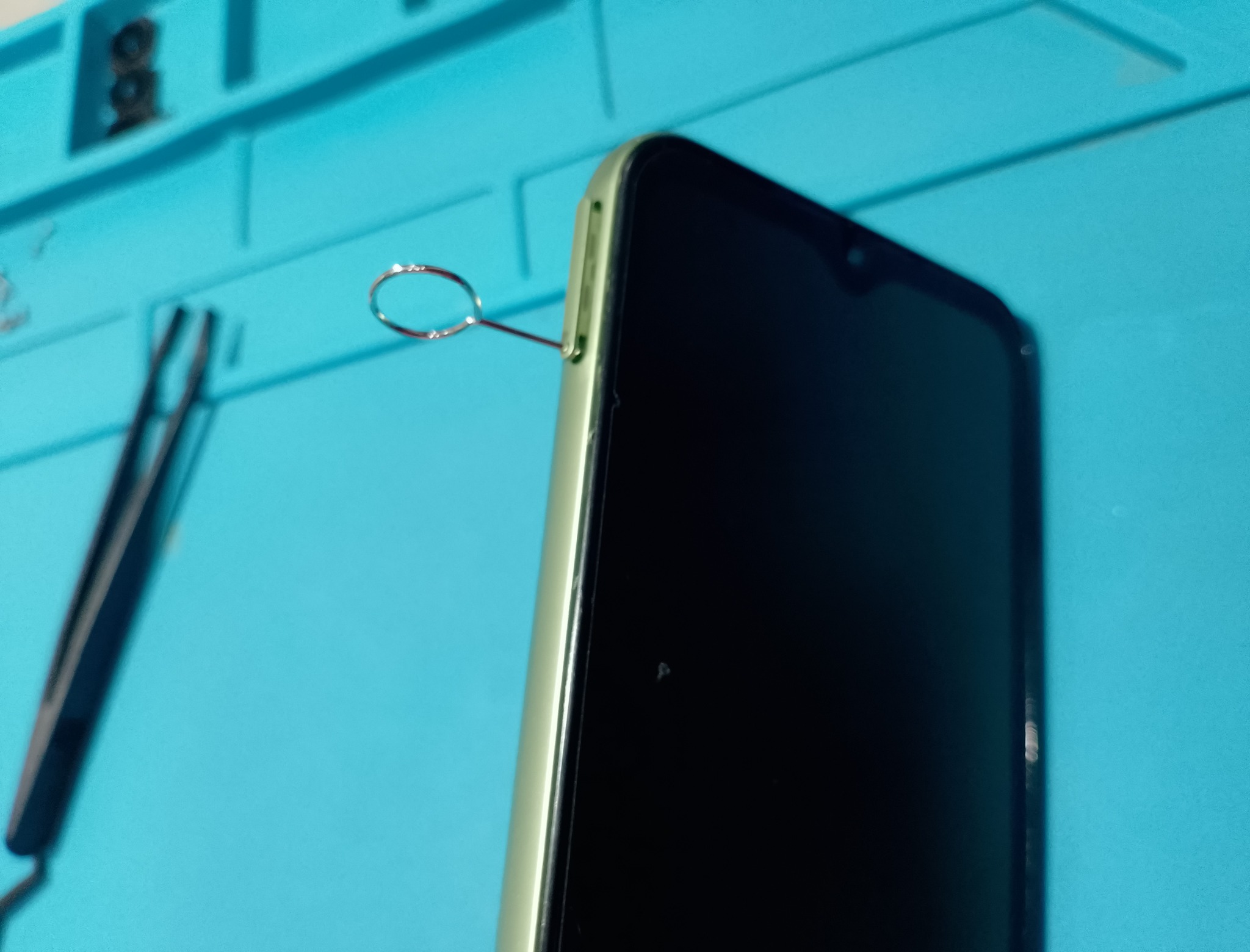

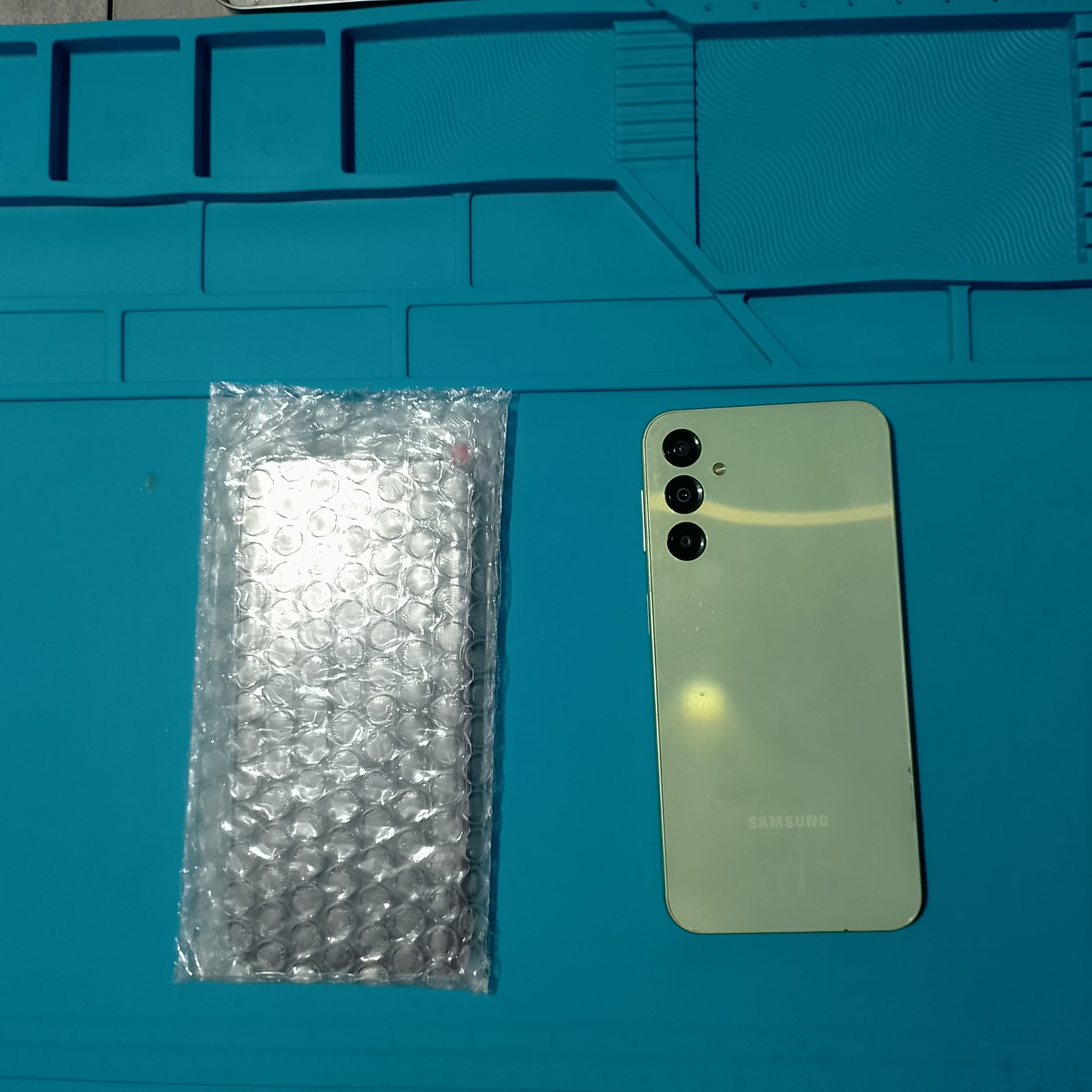

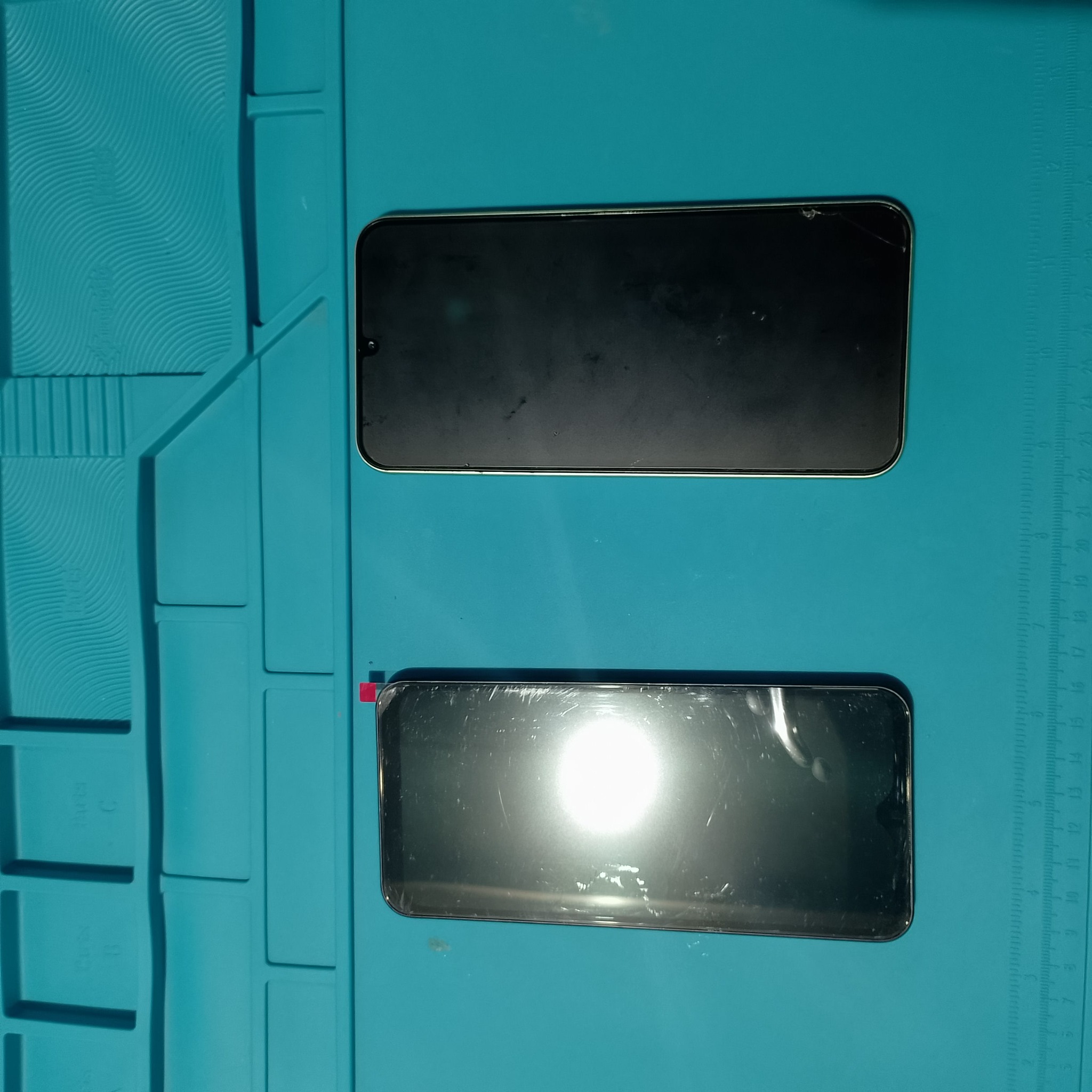

Вступление и осмотр

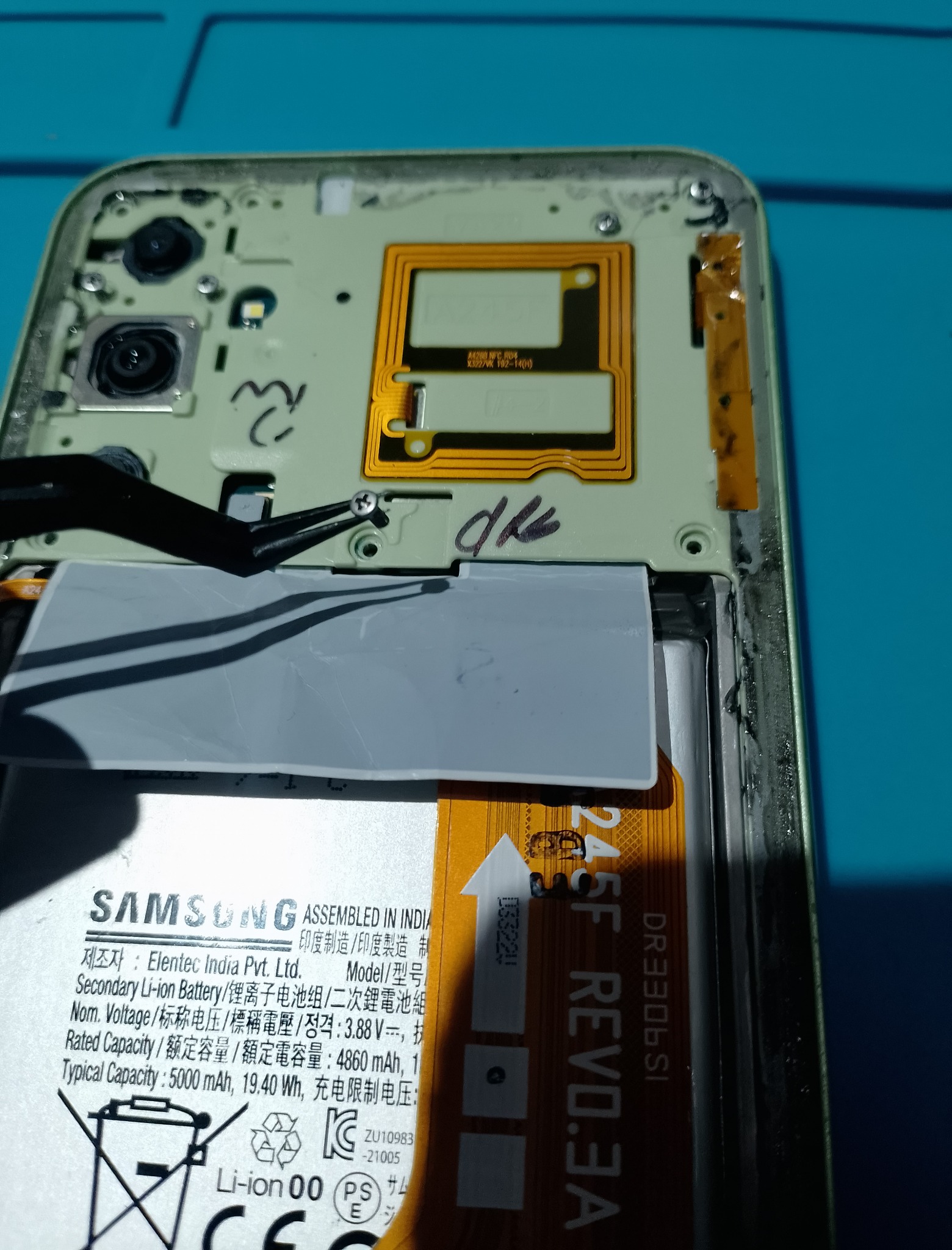

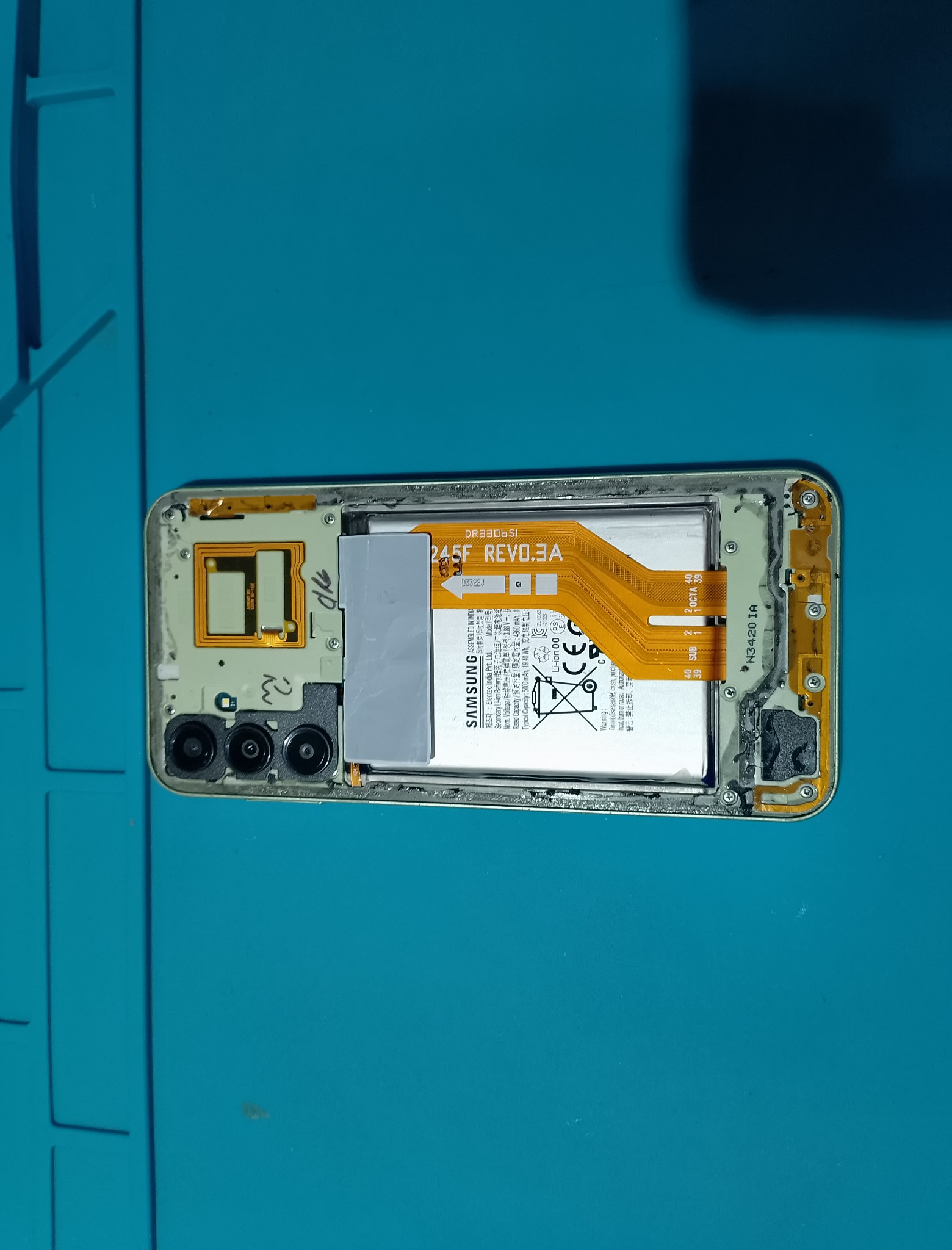

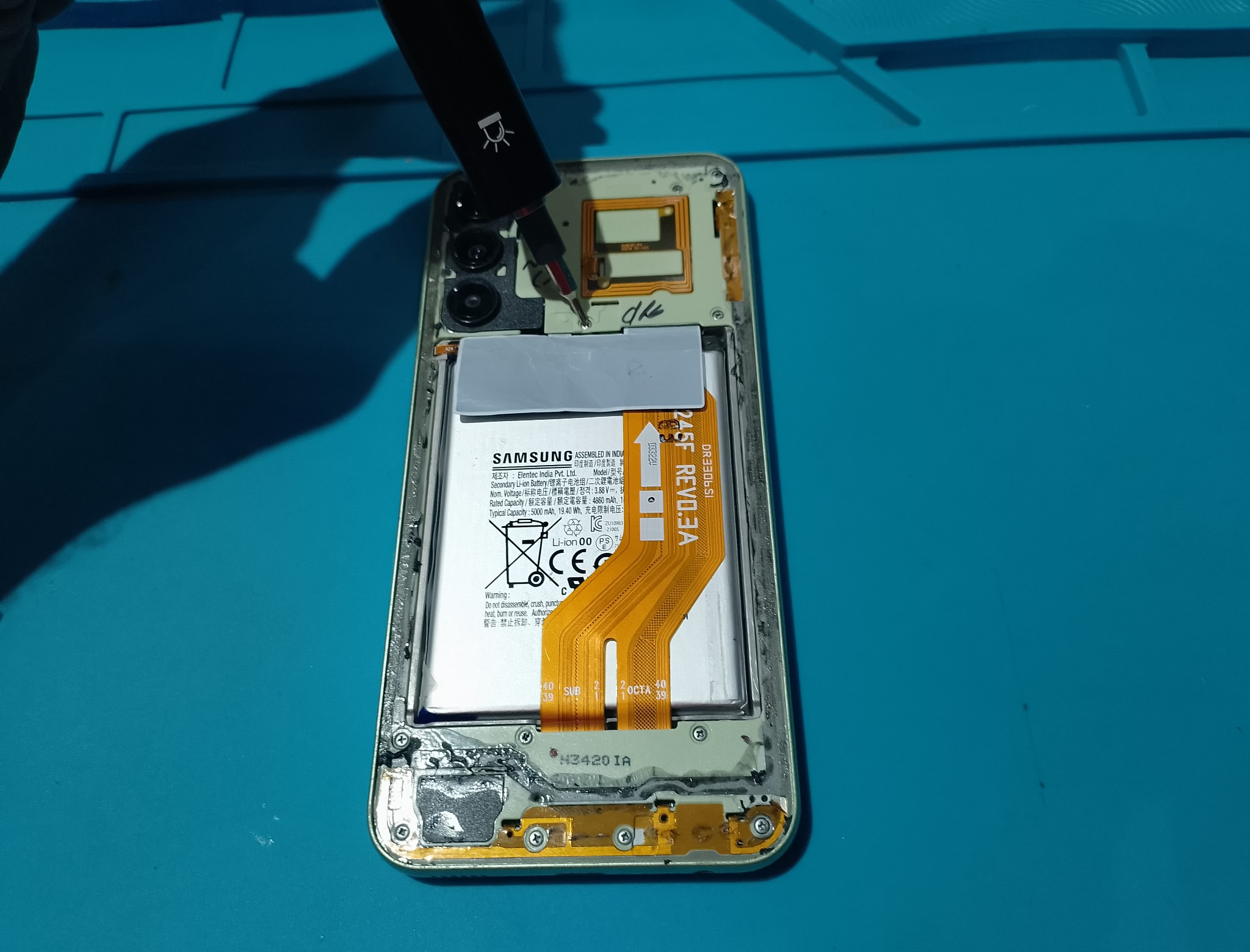

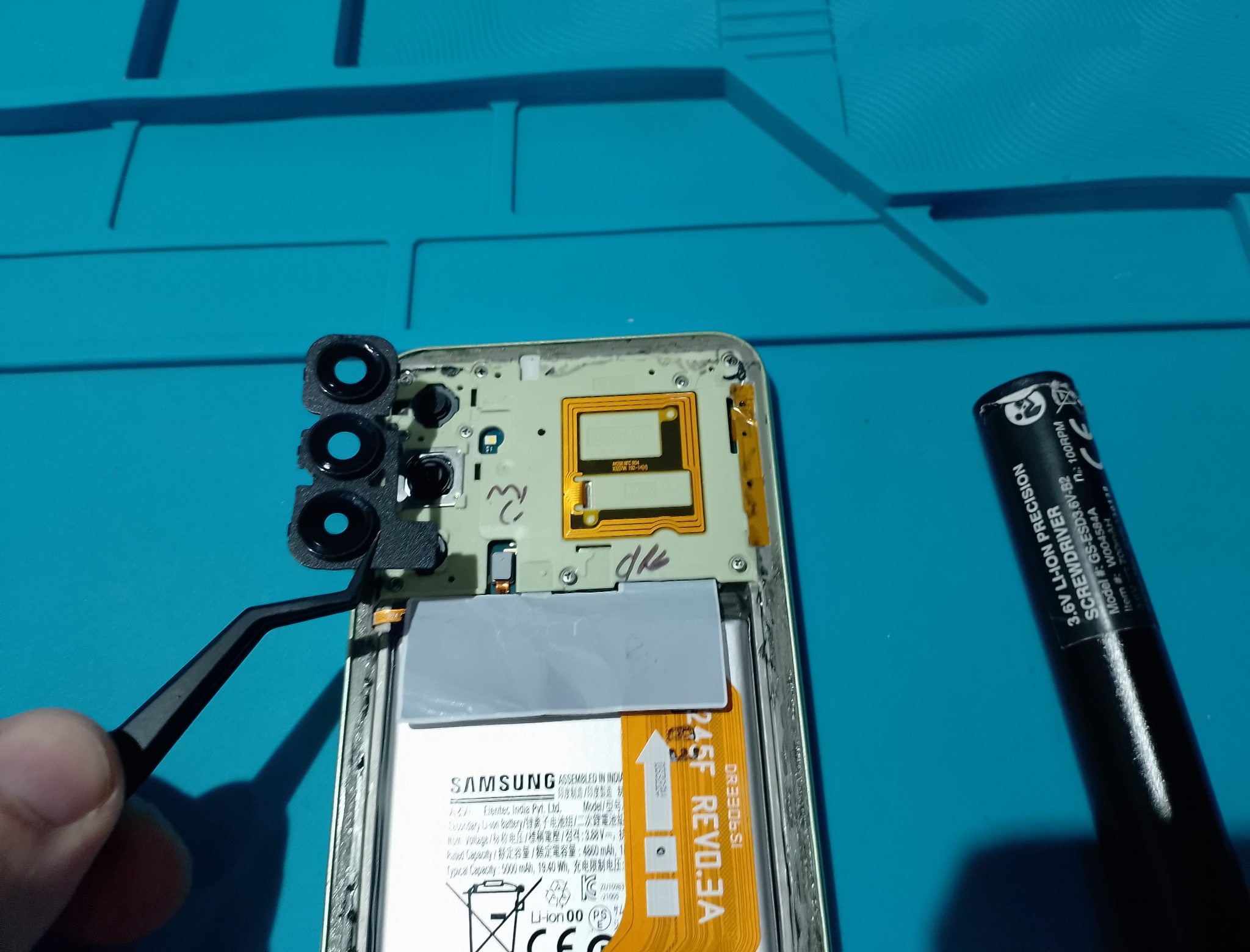

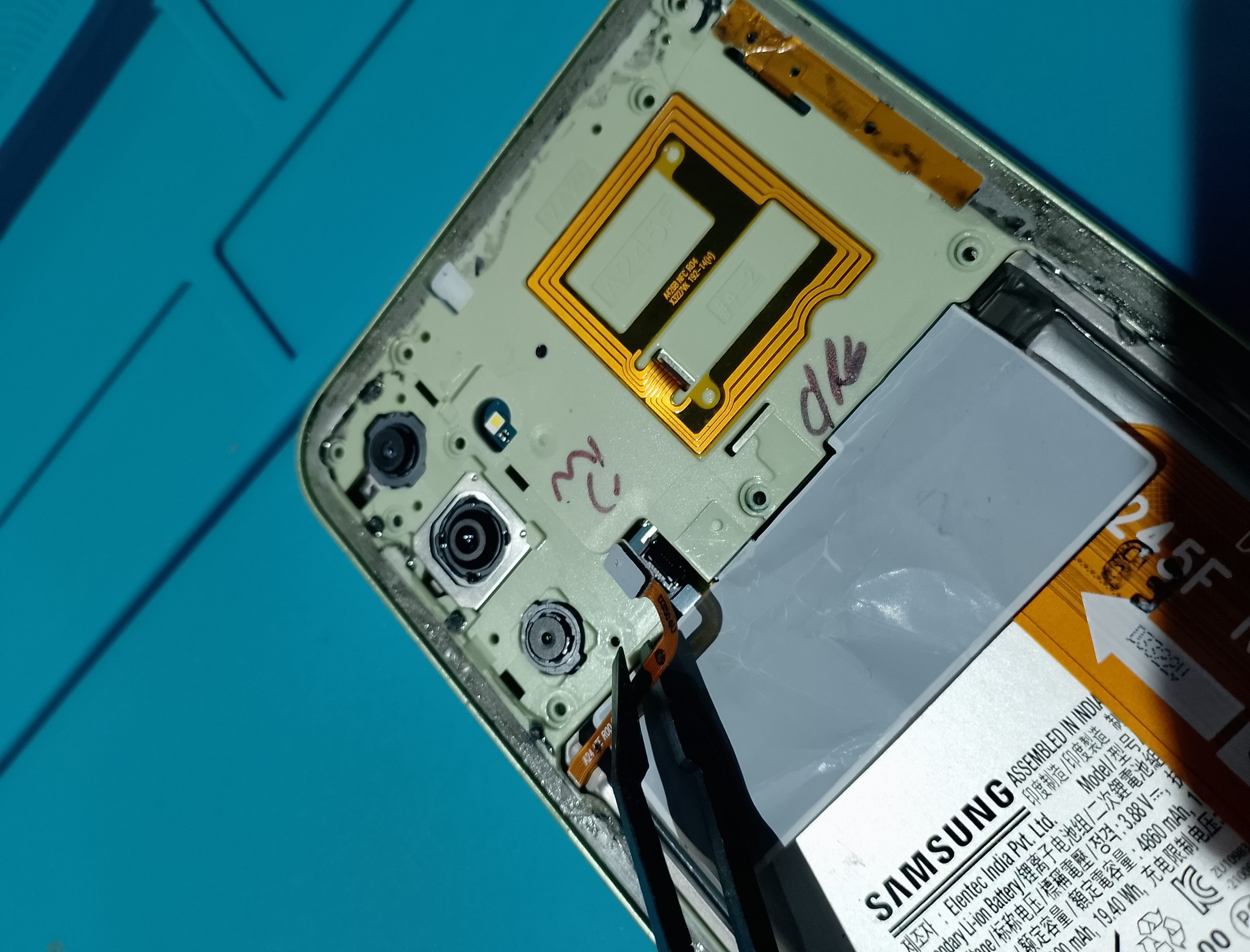

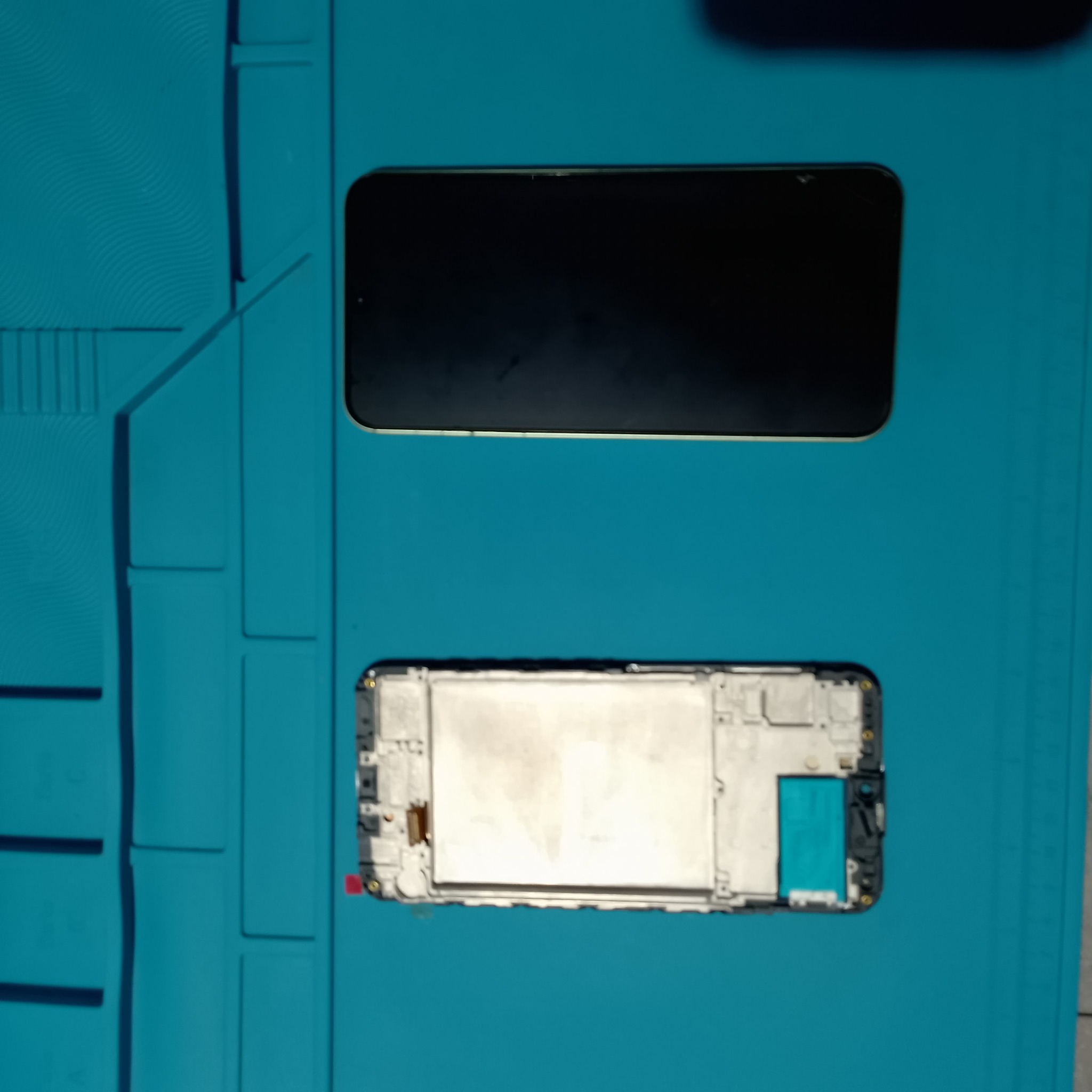

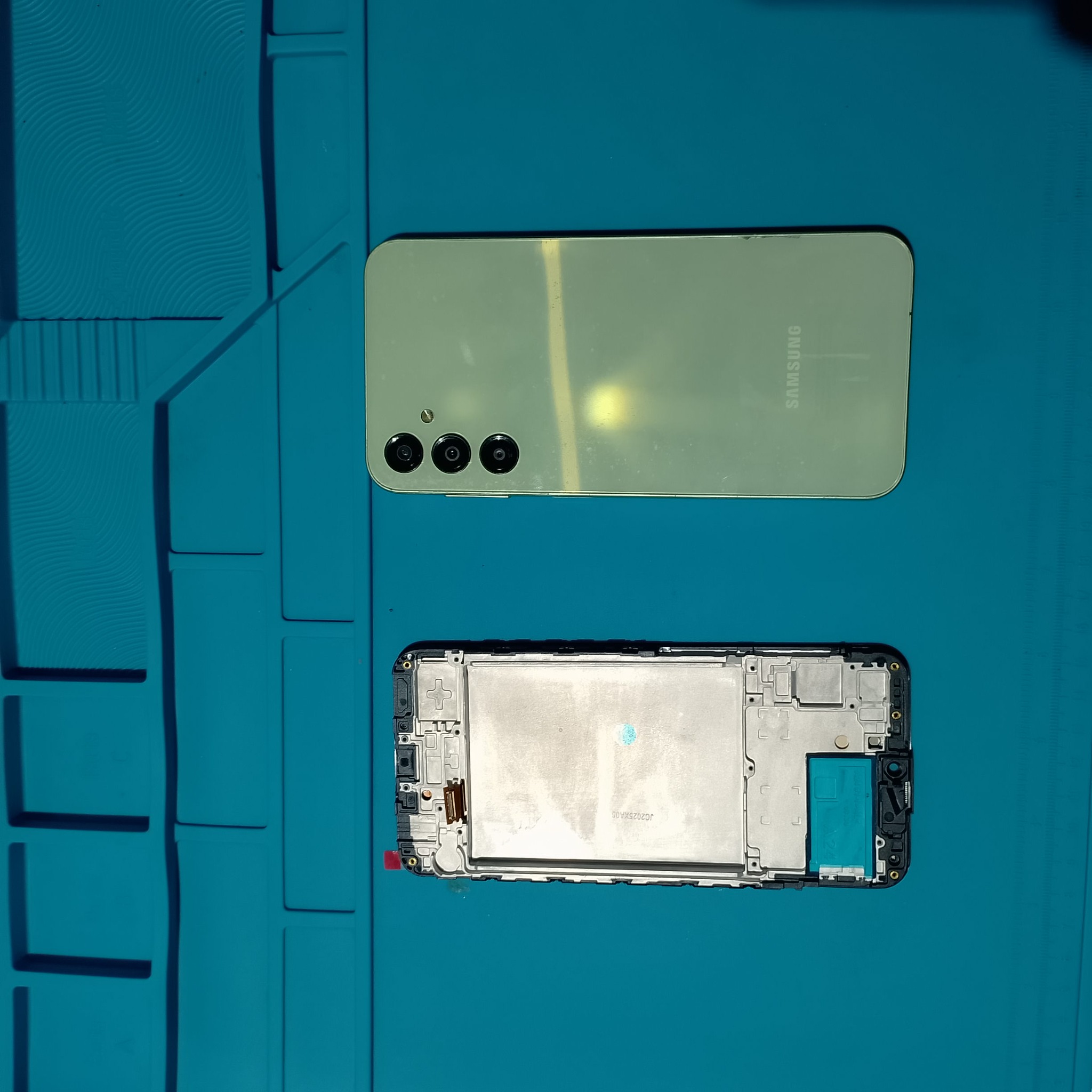

Прогрев и снятие крышки

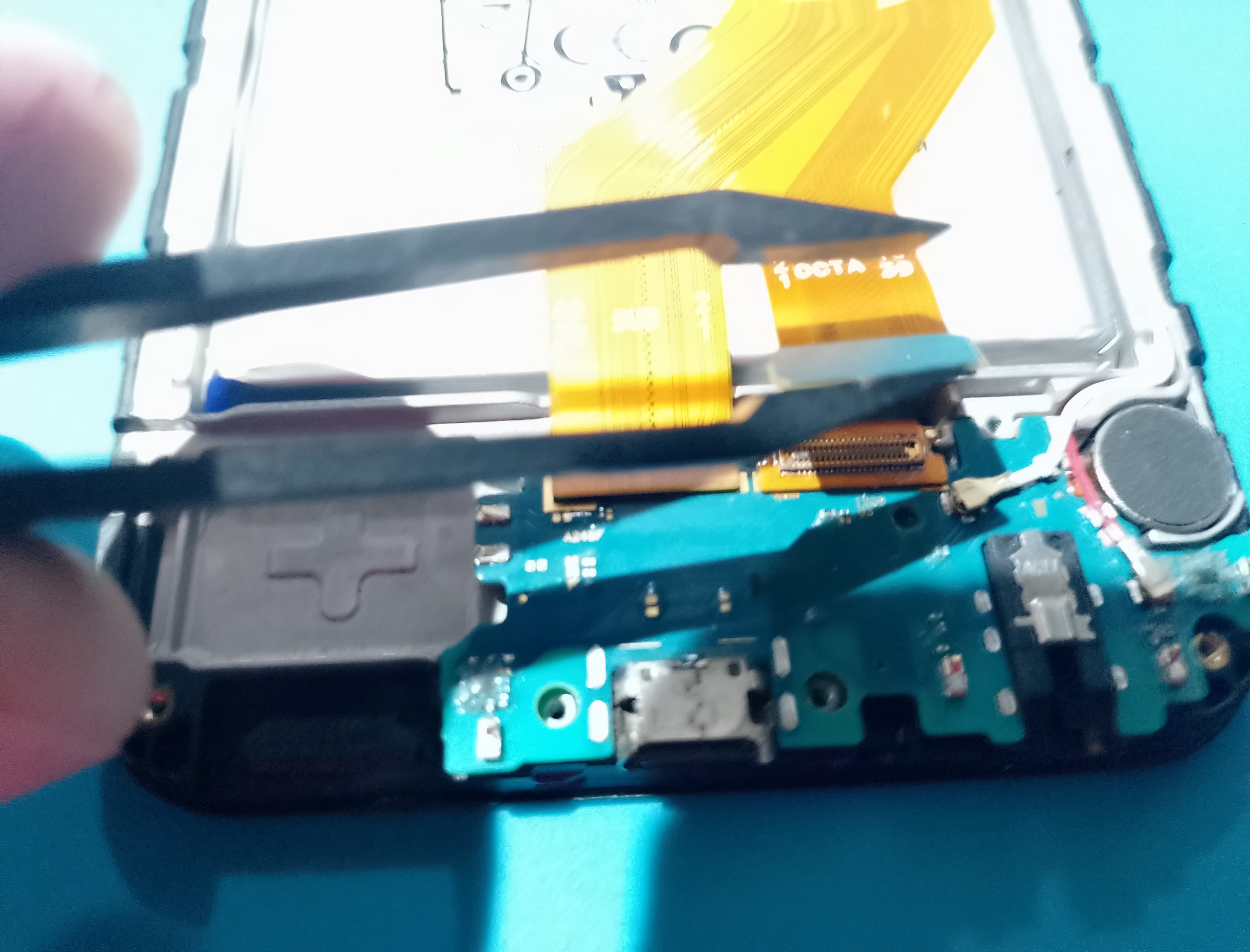

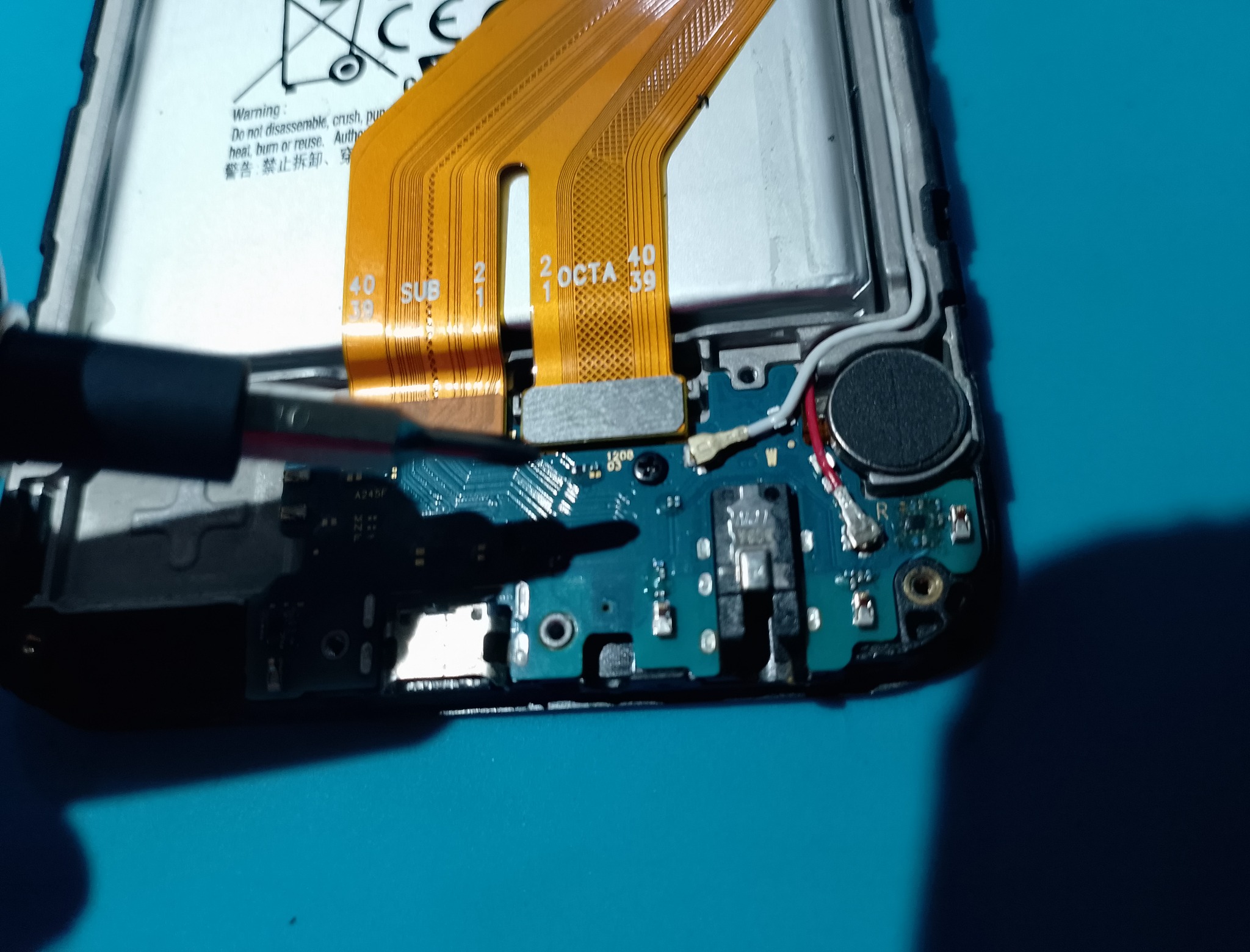

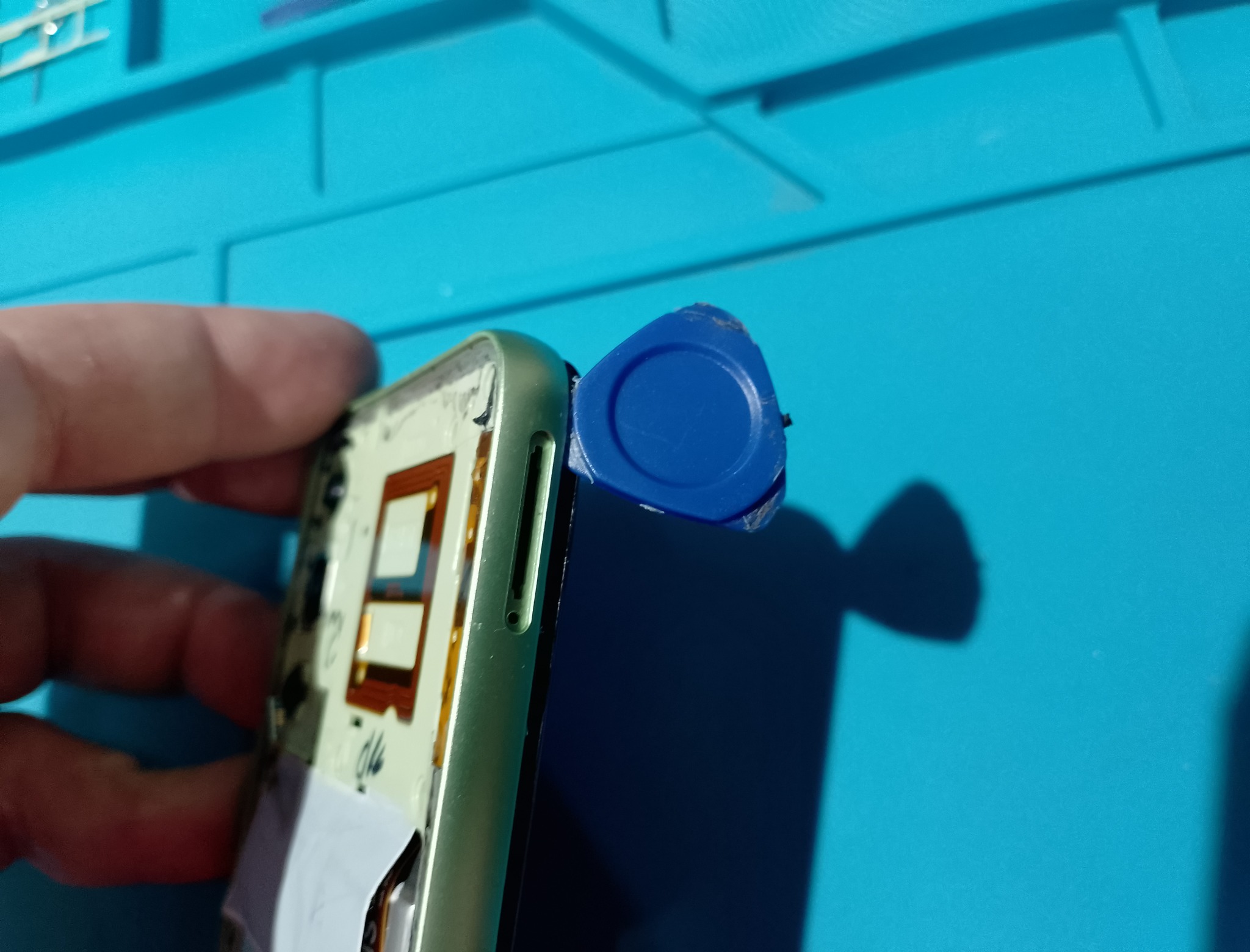

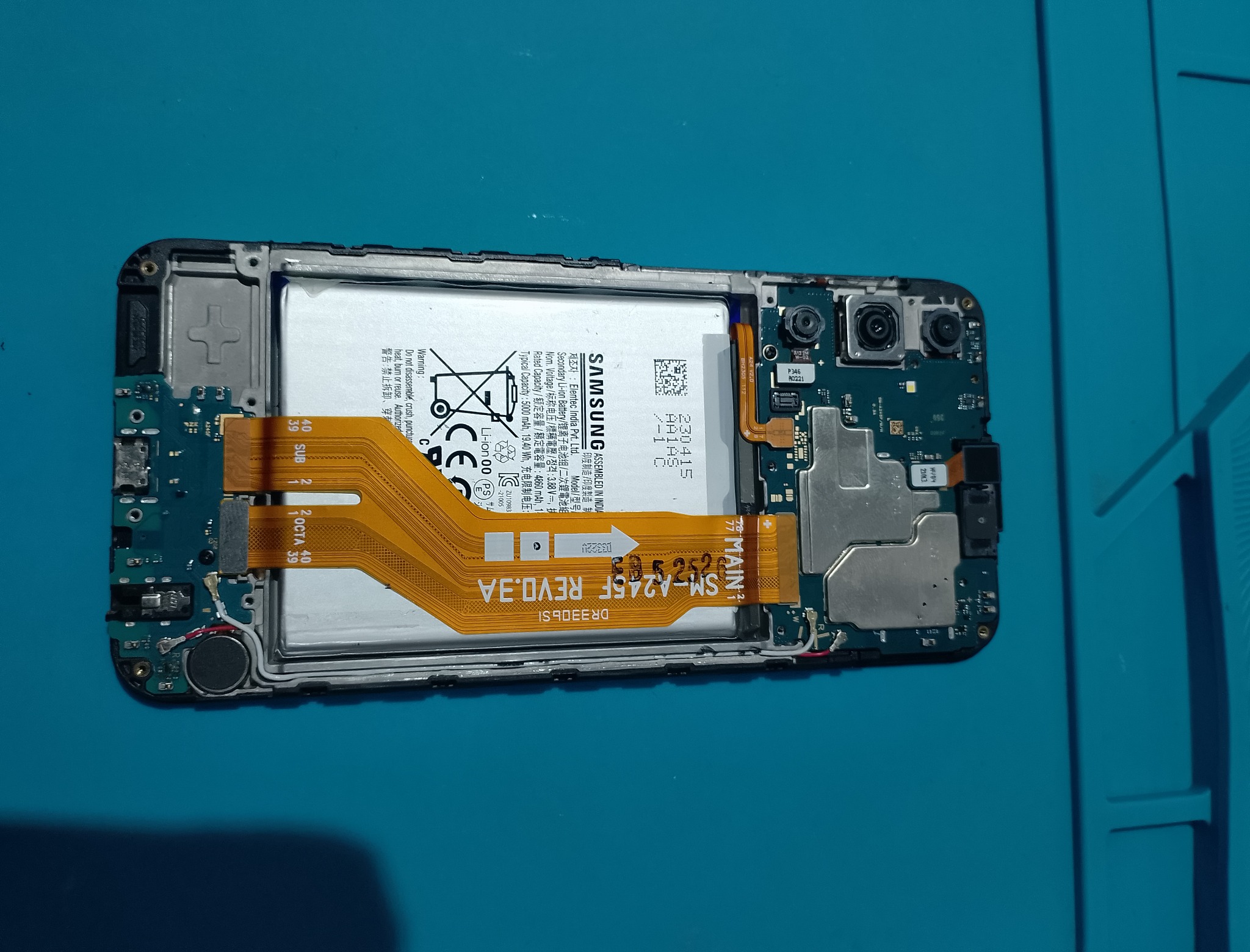

Отключение батареи и шлейфов

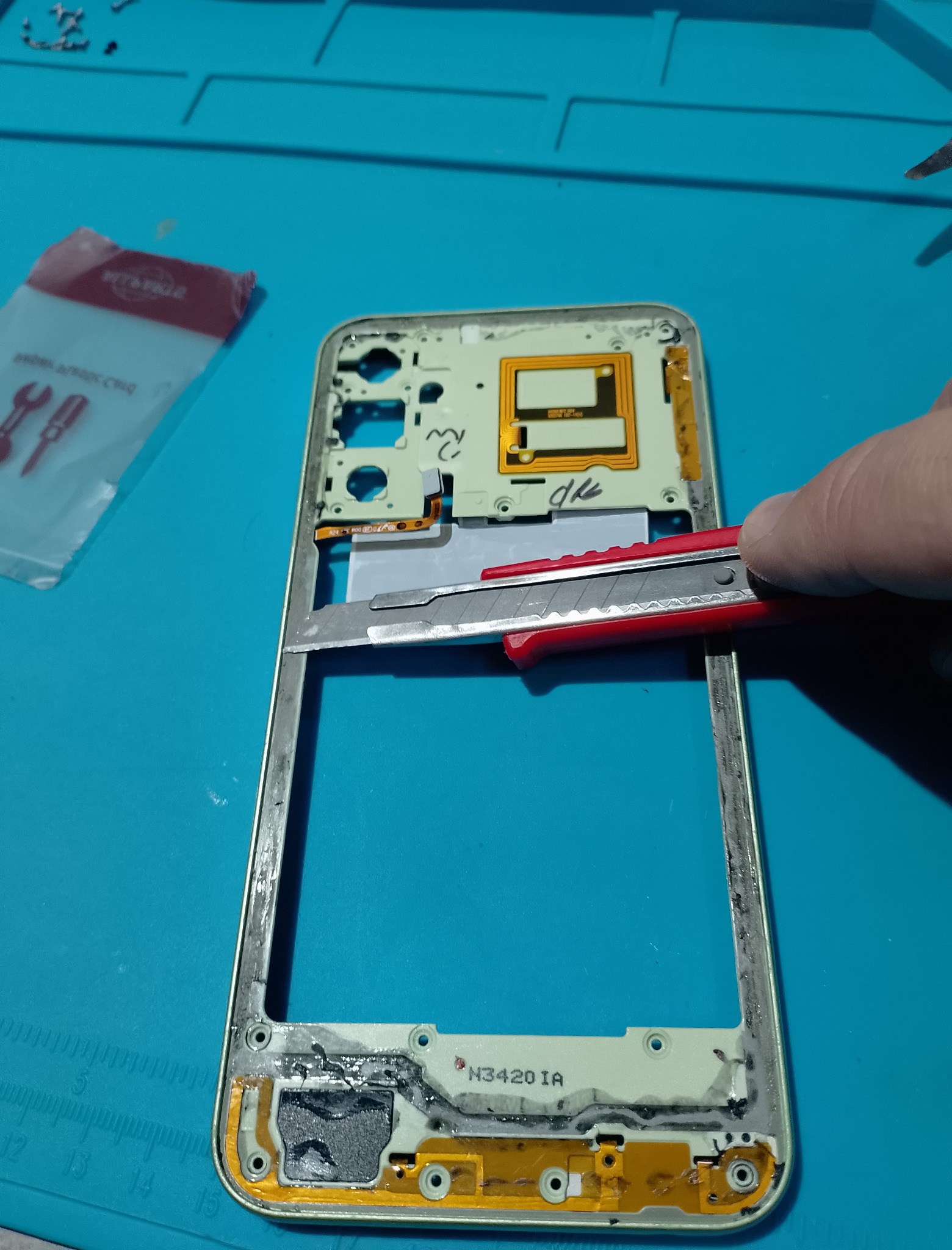

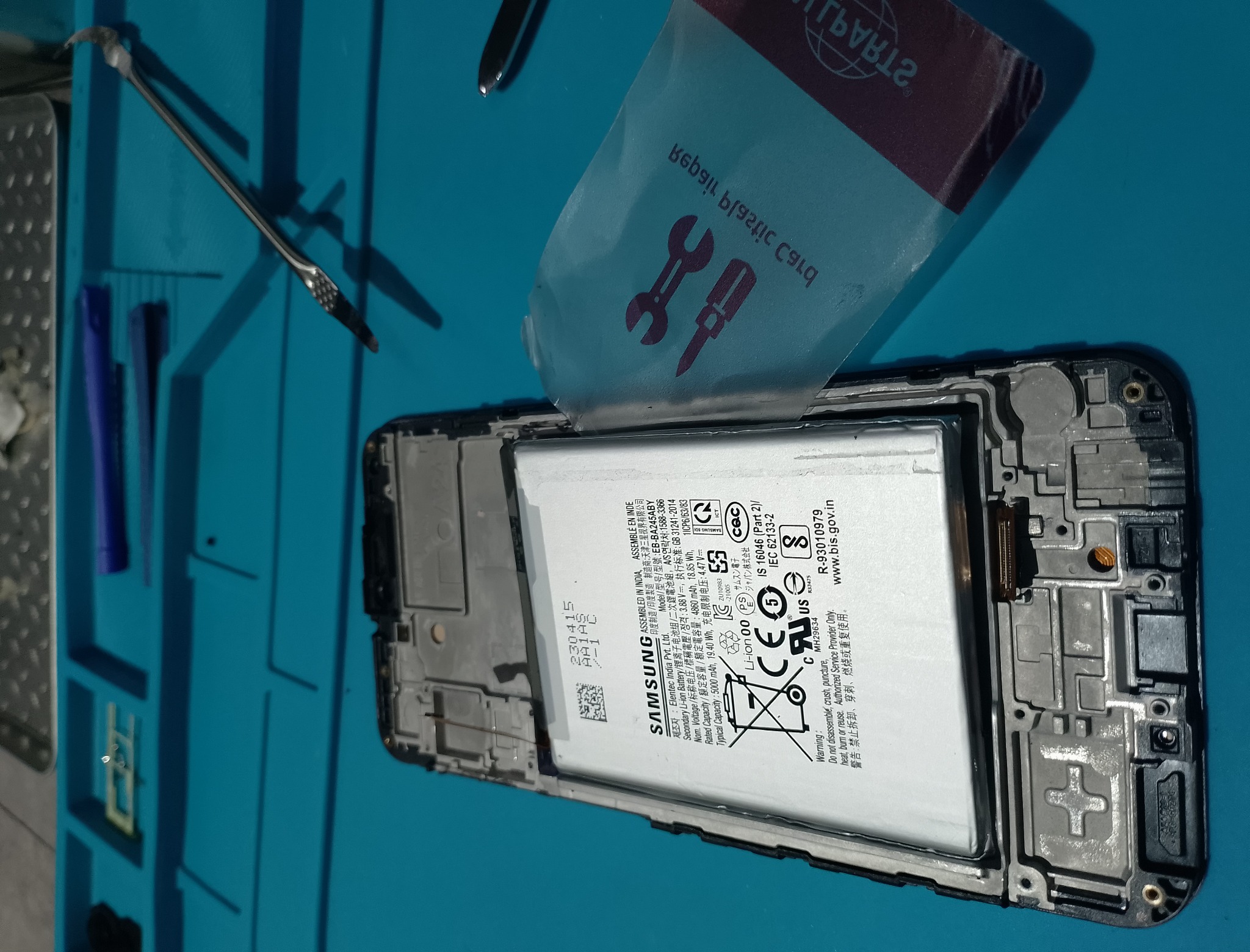

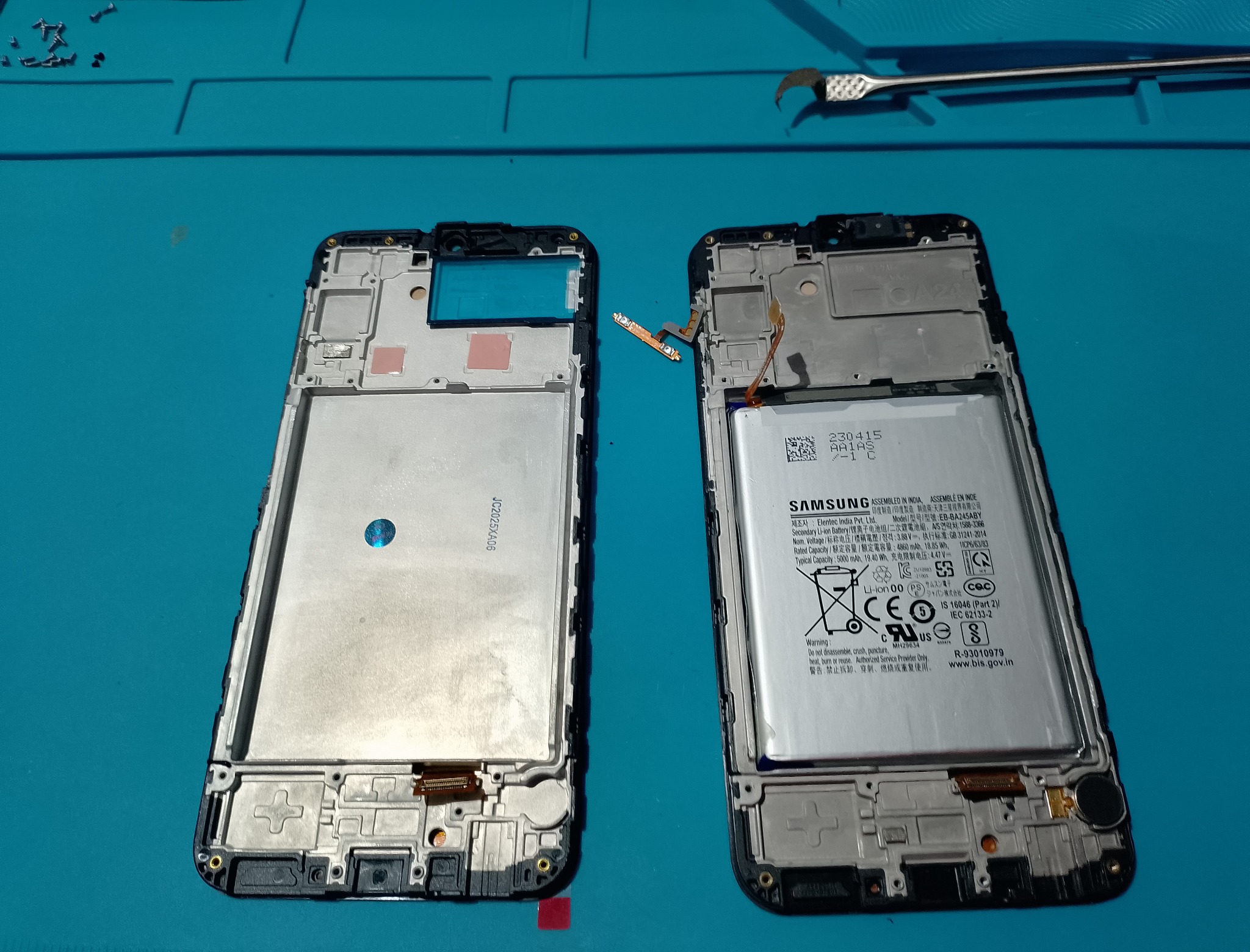

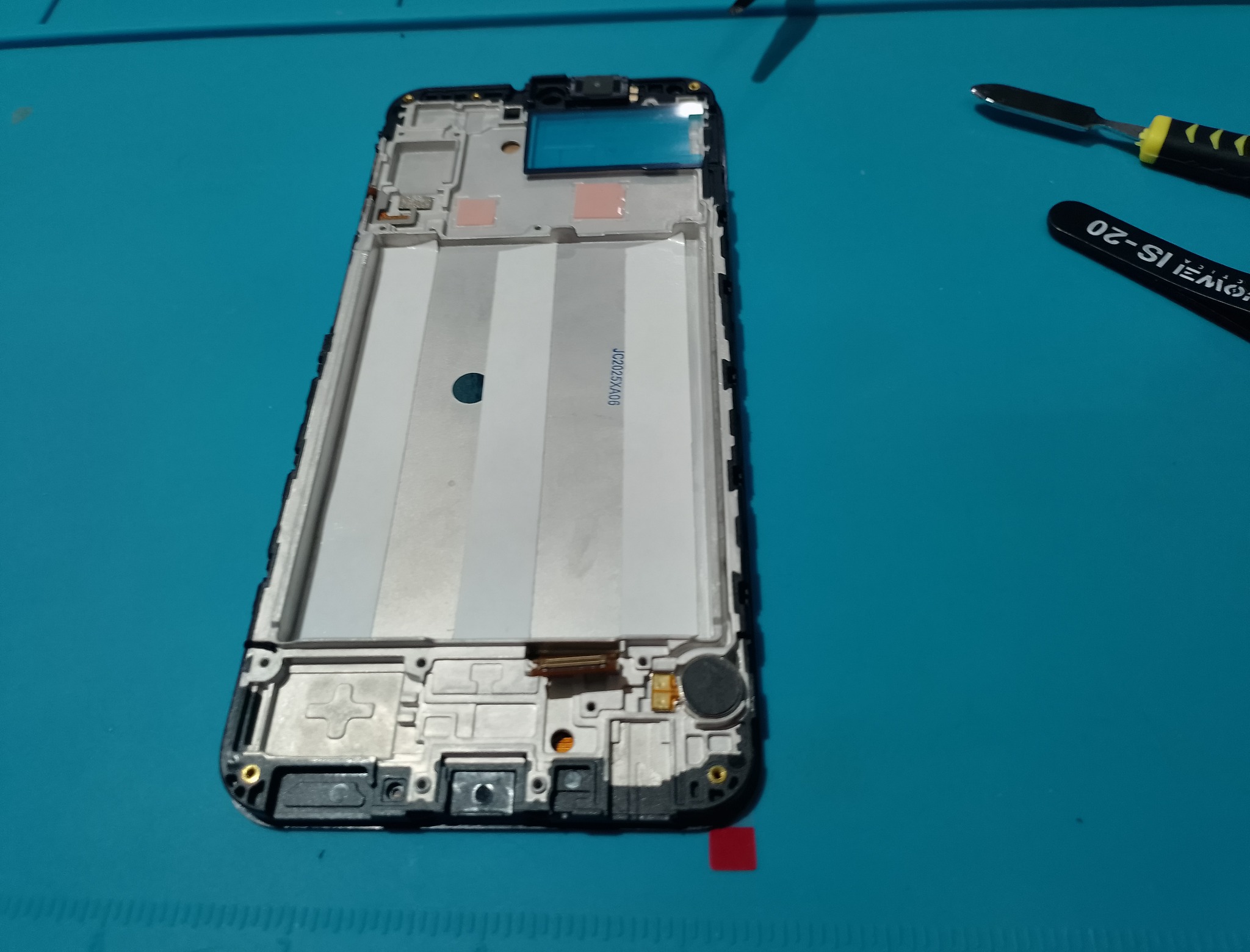

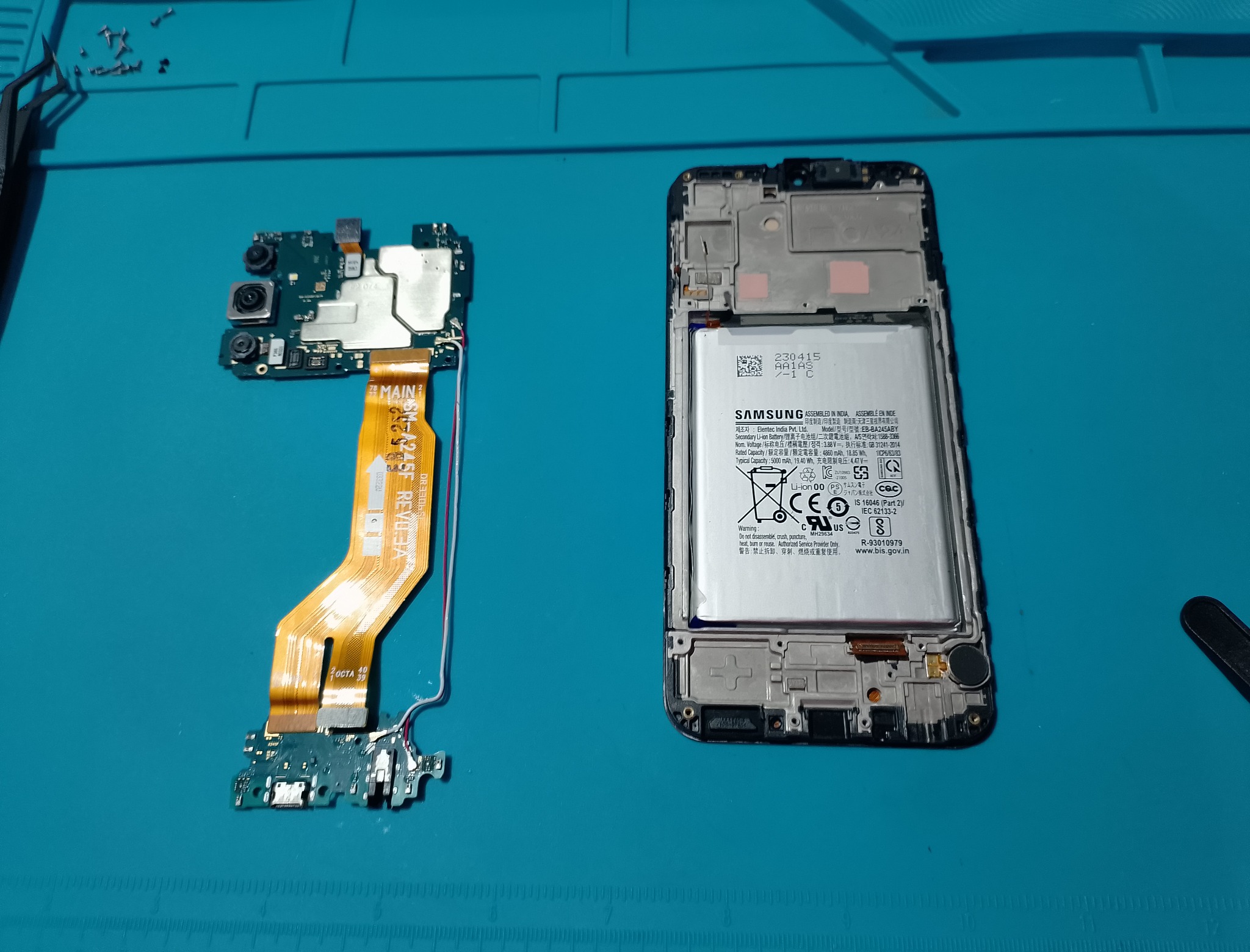

Демонтаж старого модуля и зачистка рамки
Ещё фото
Установка нового модуля с рамкой
Ещё фото

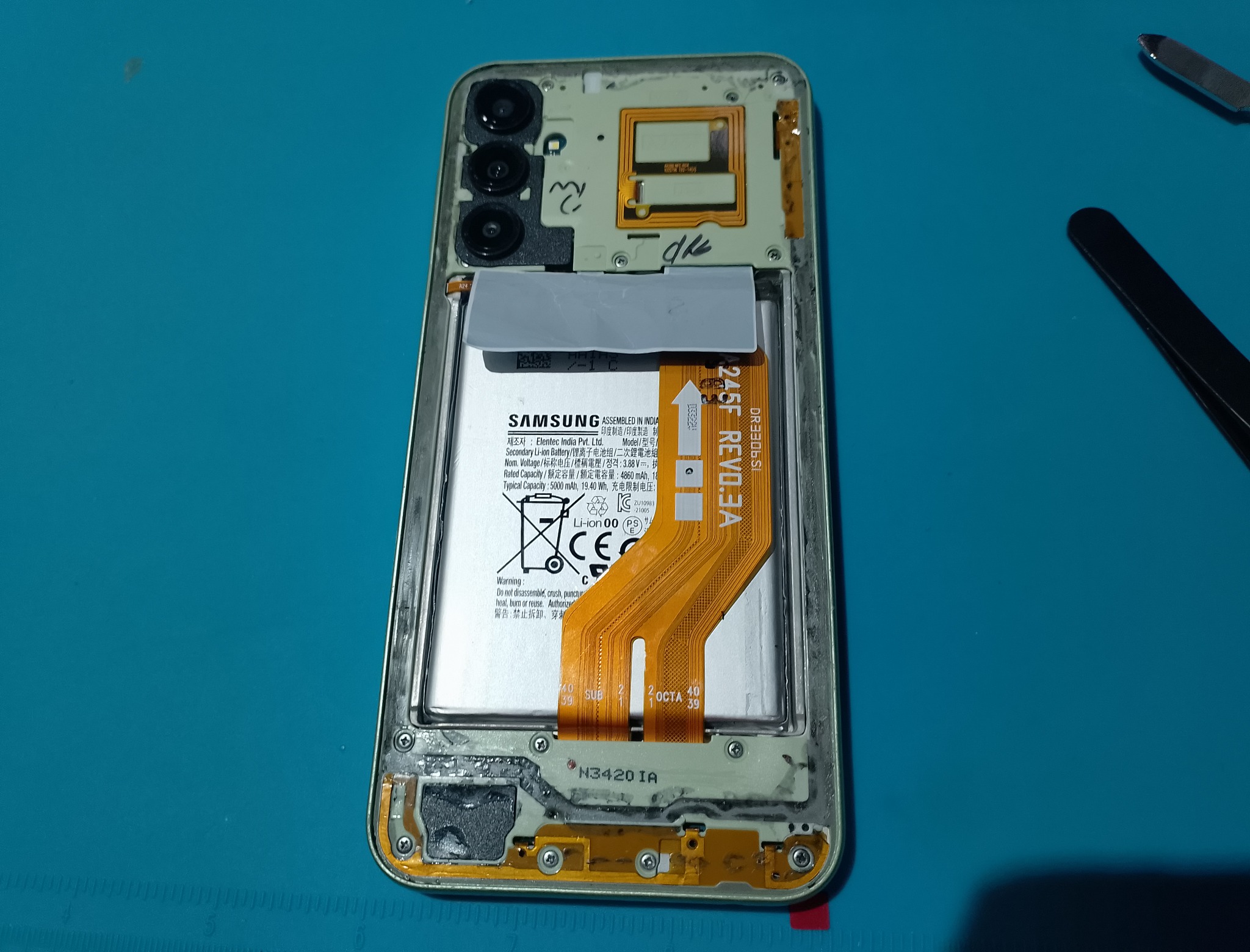

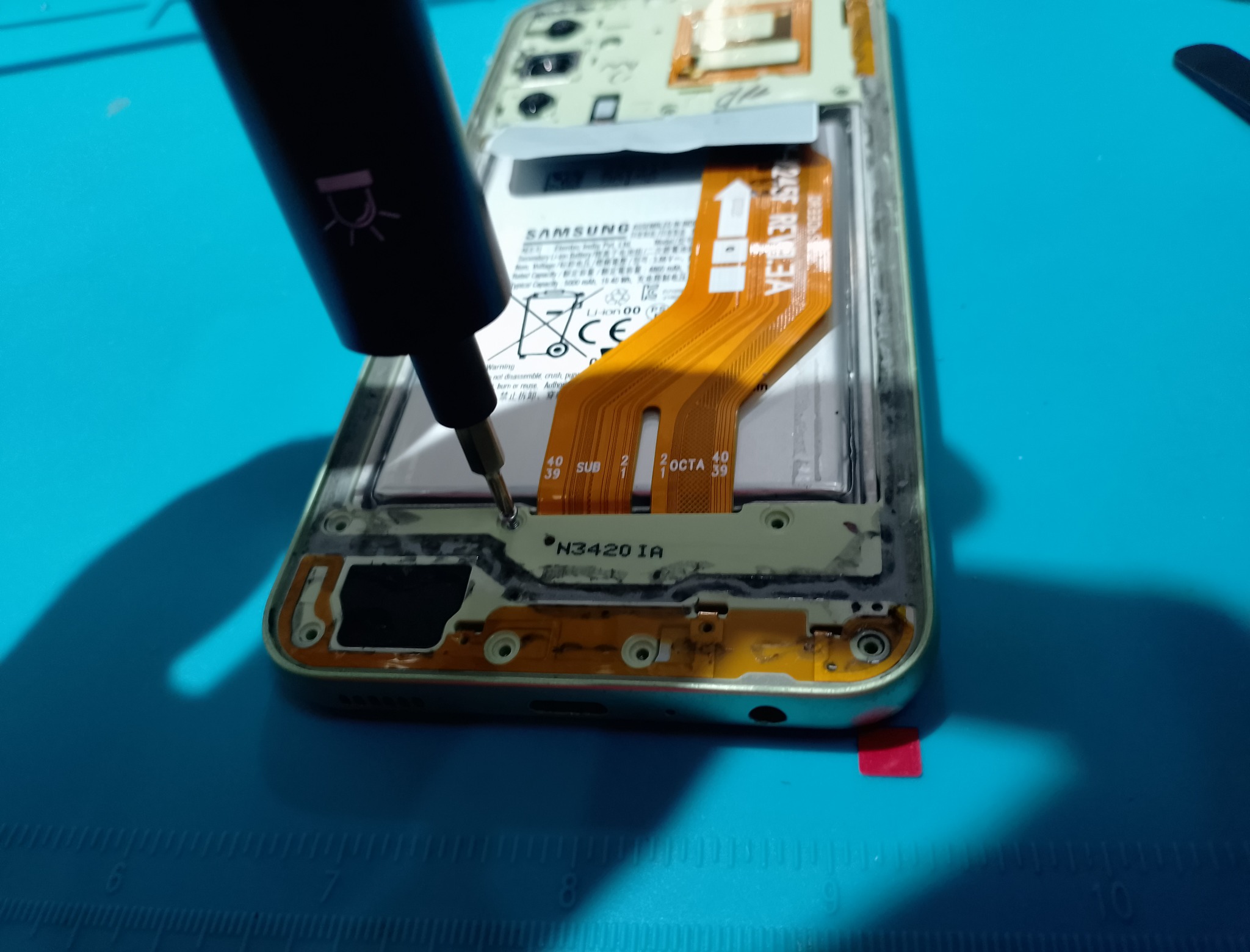

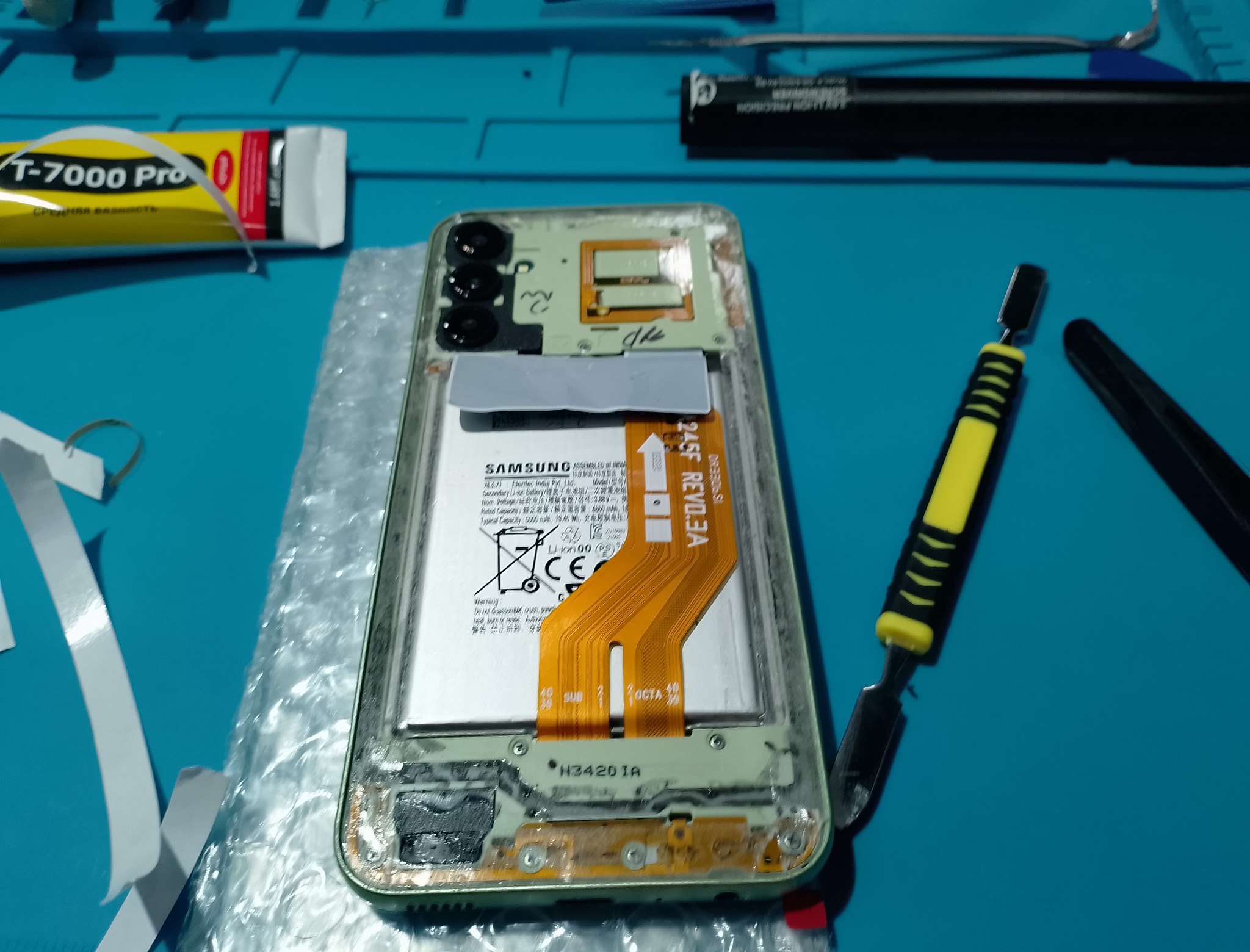

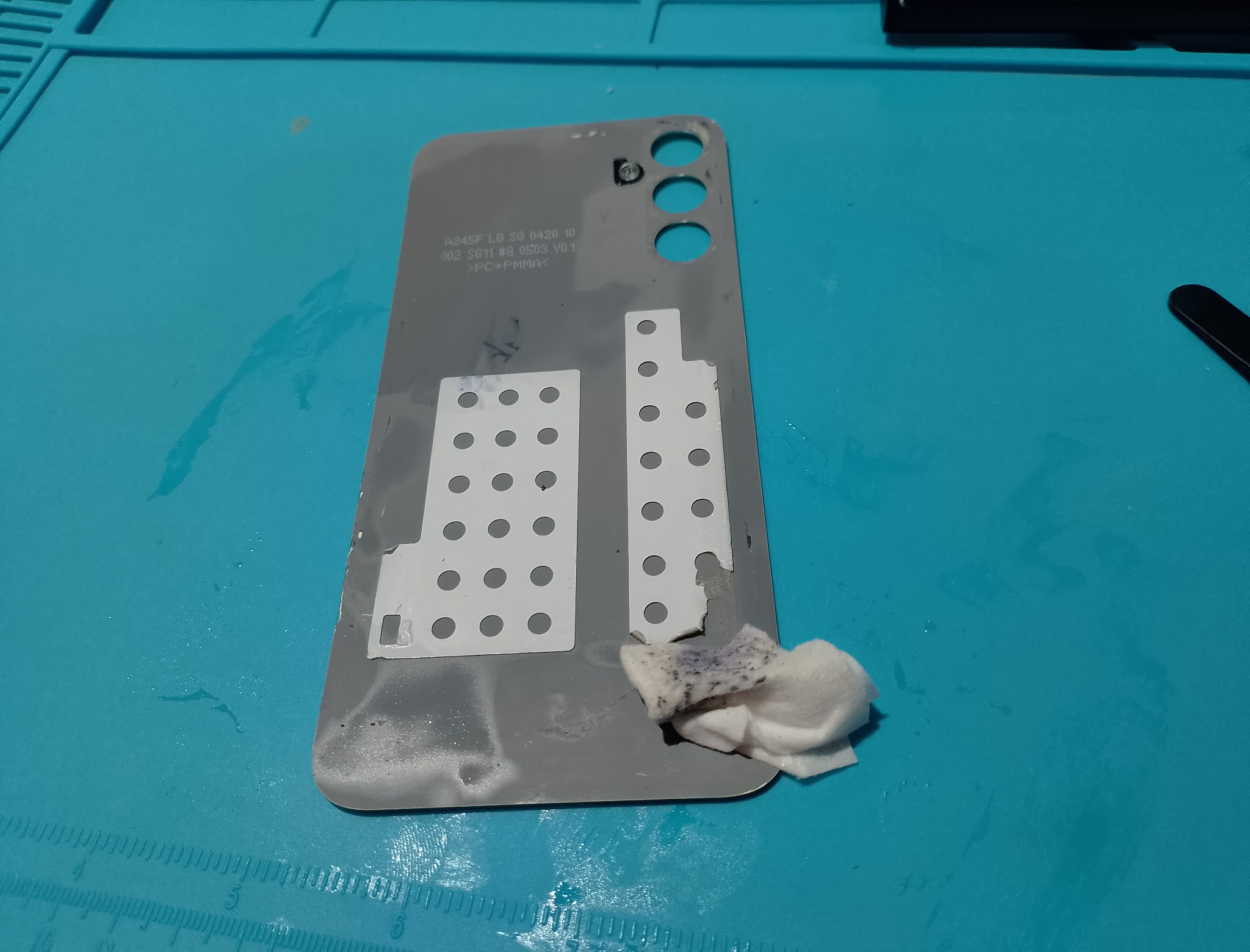

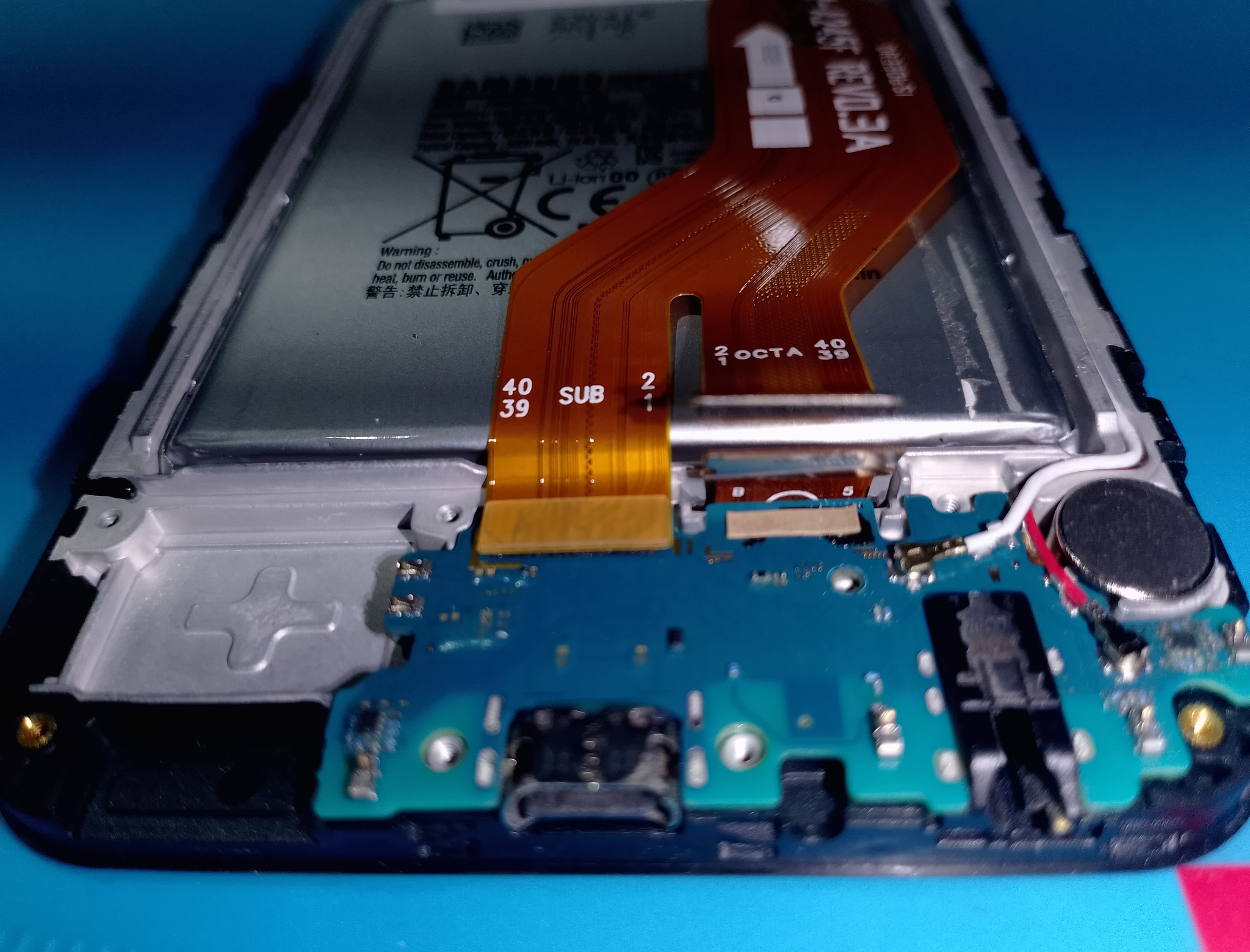

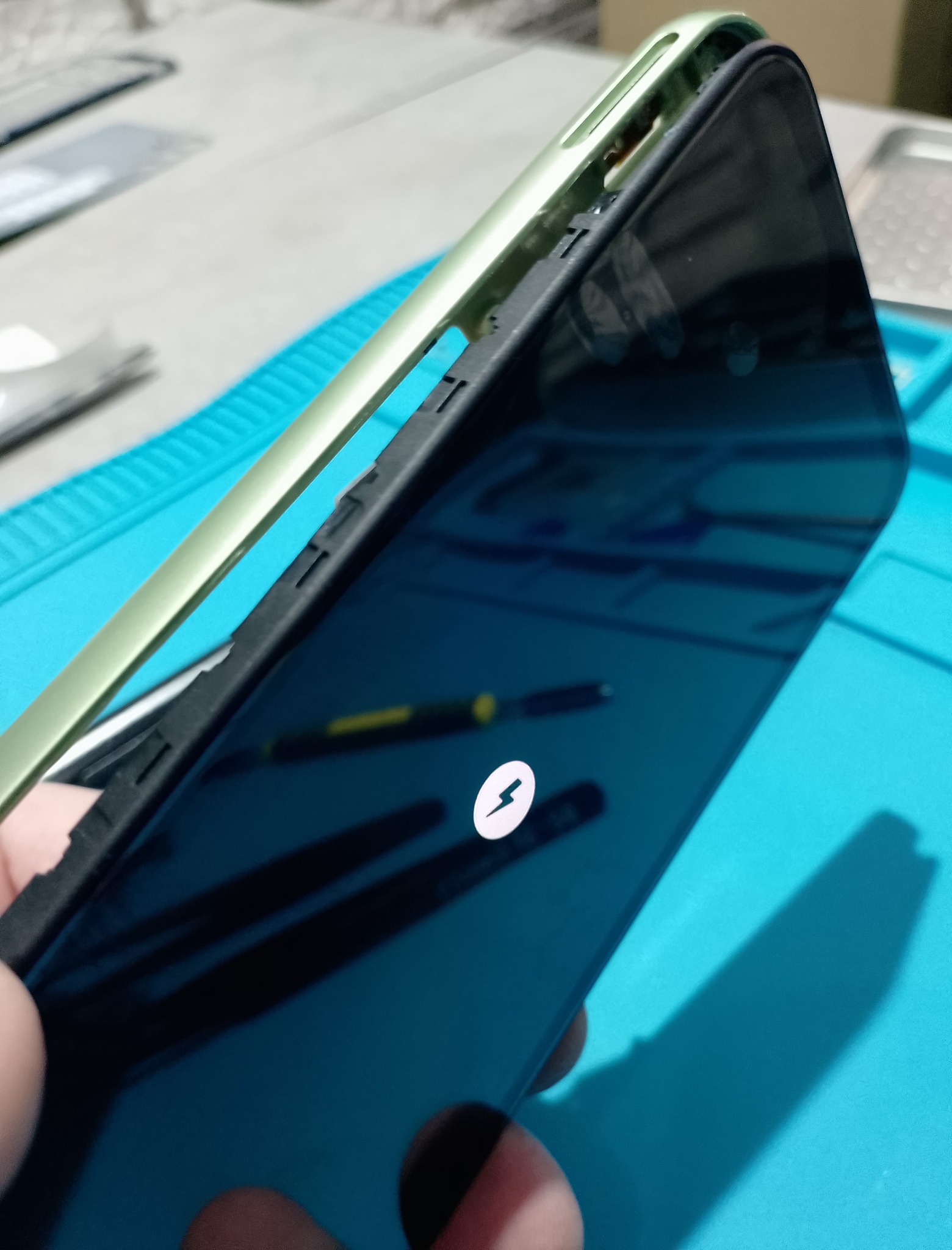

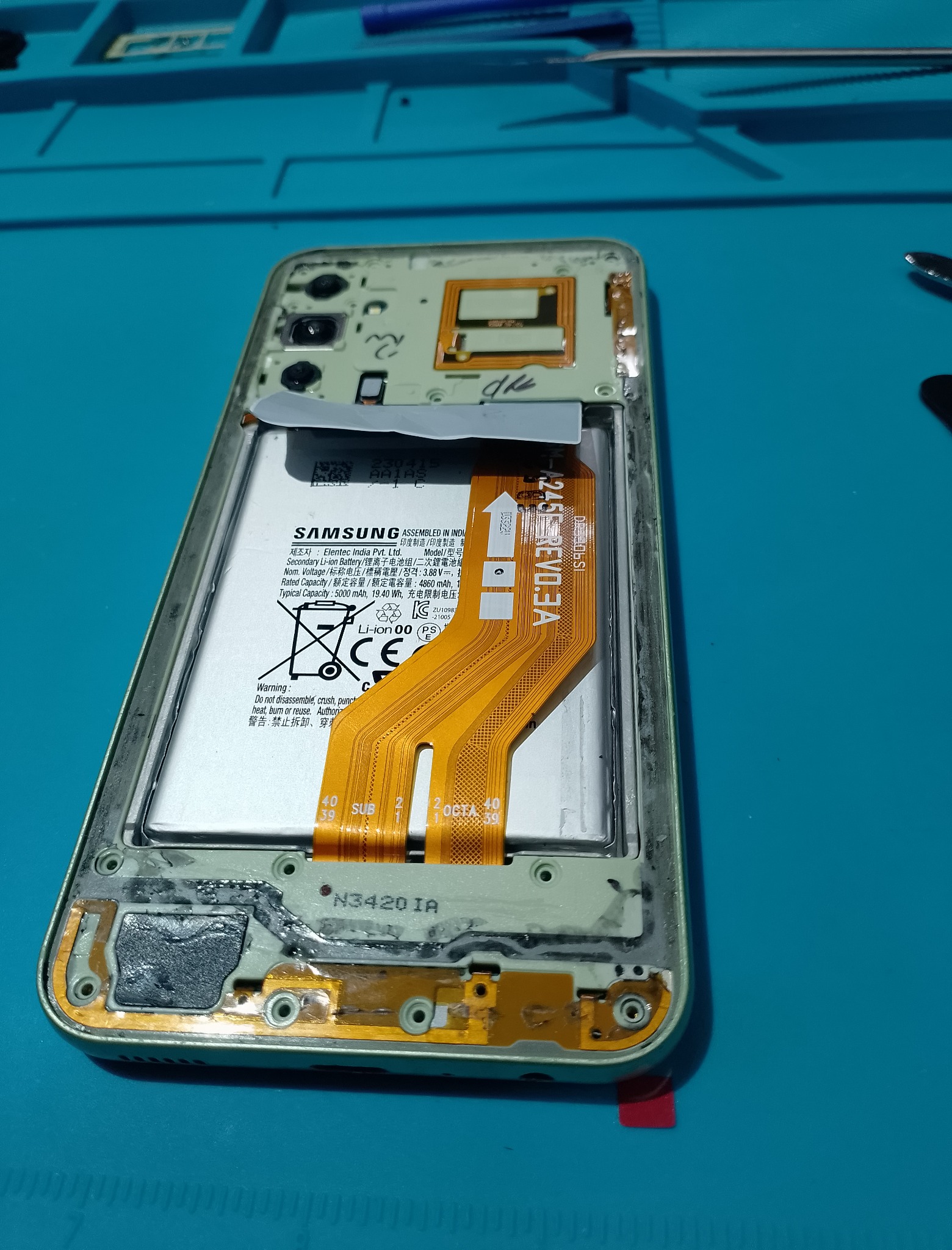

Сборка и закрытие корпуса

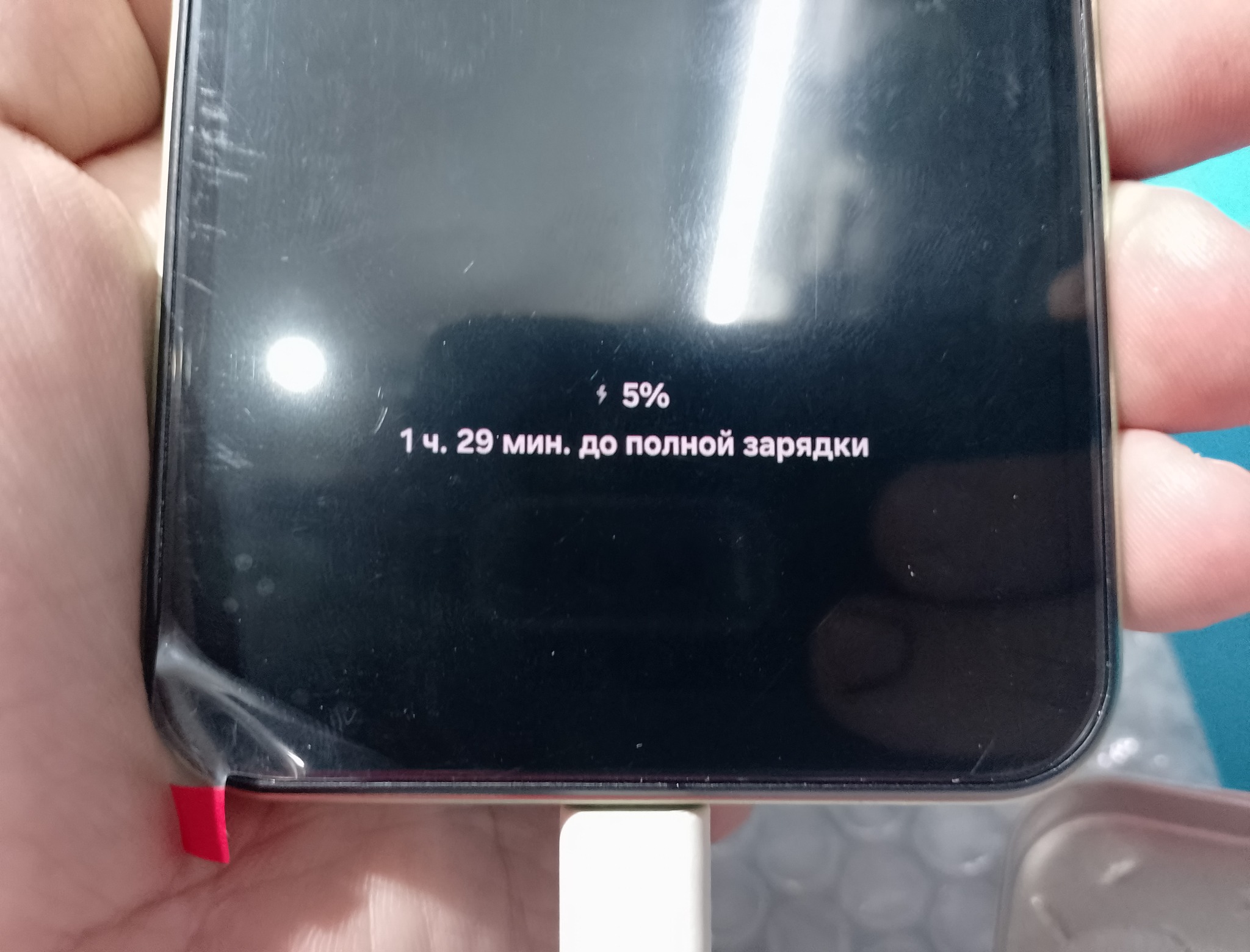

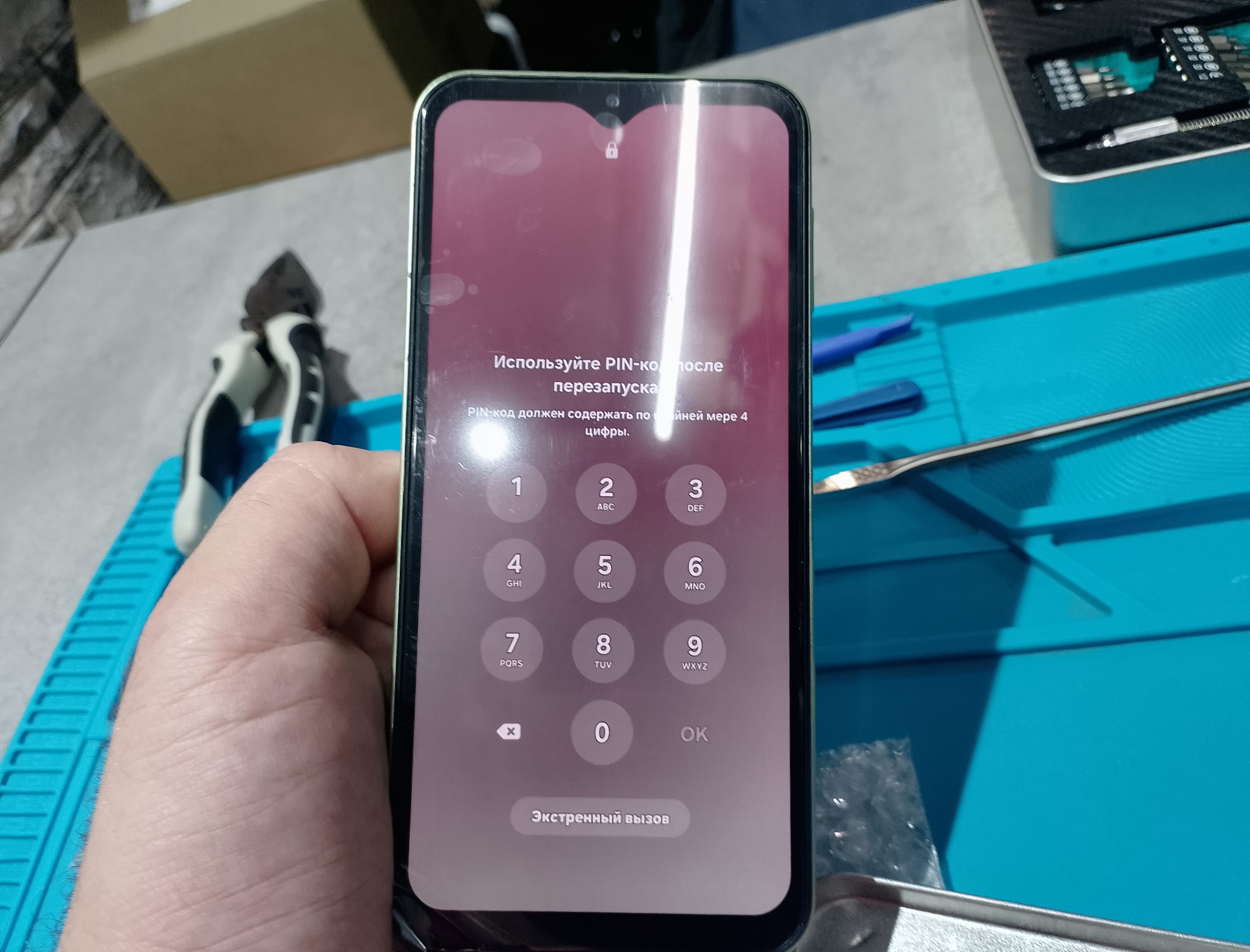

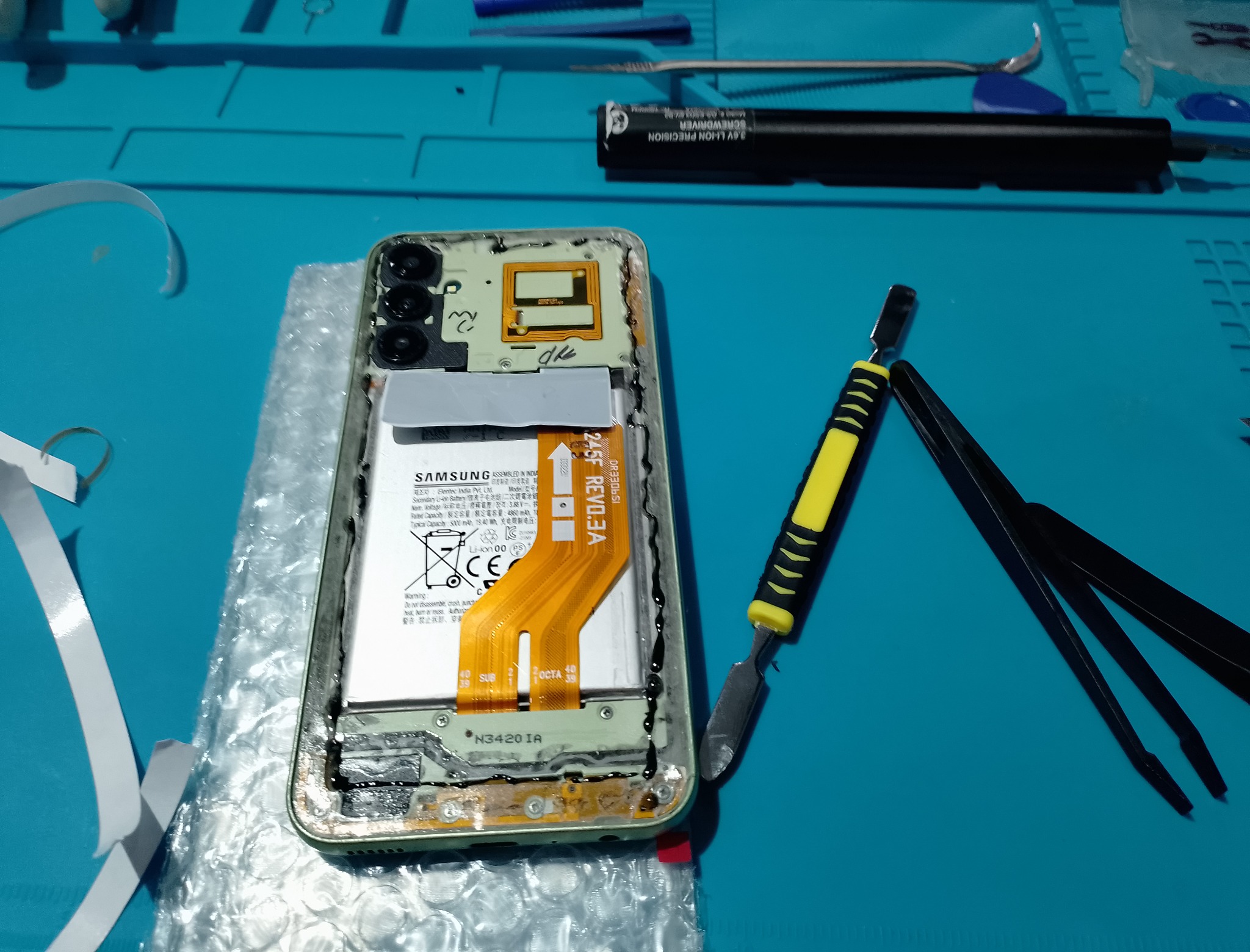

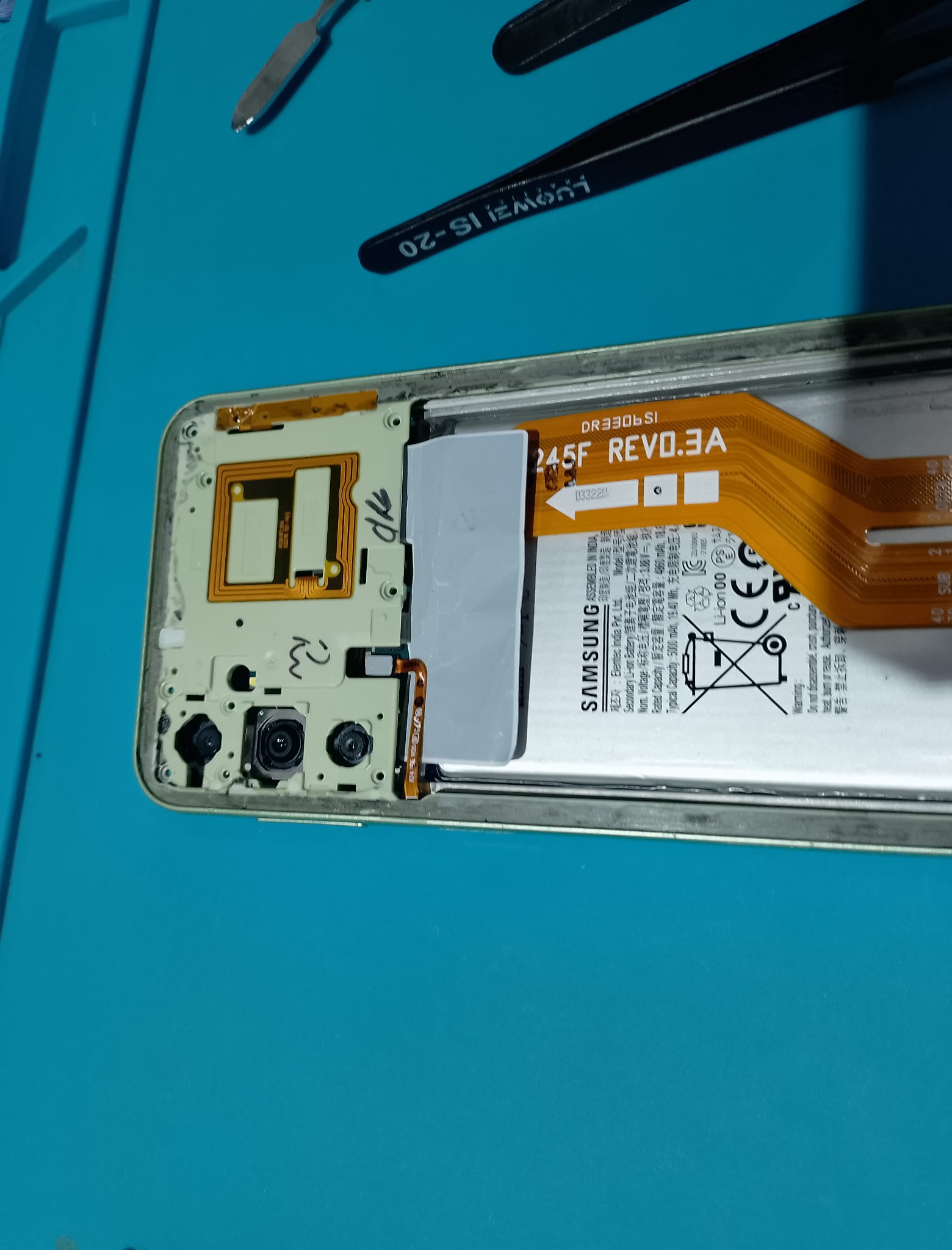

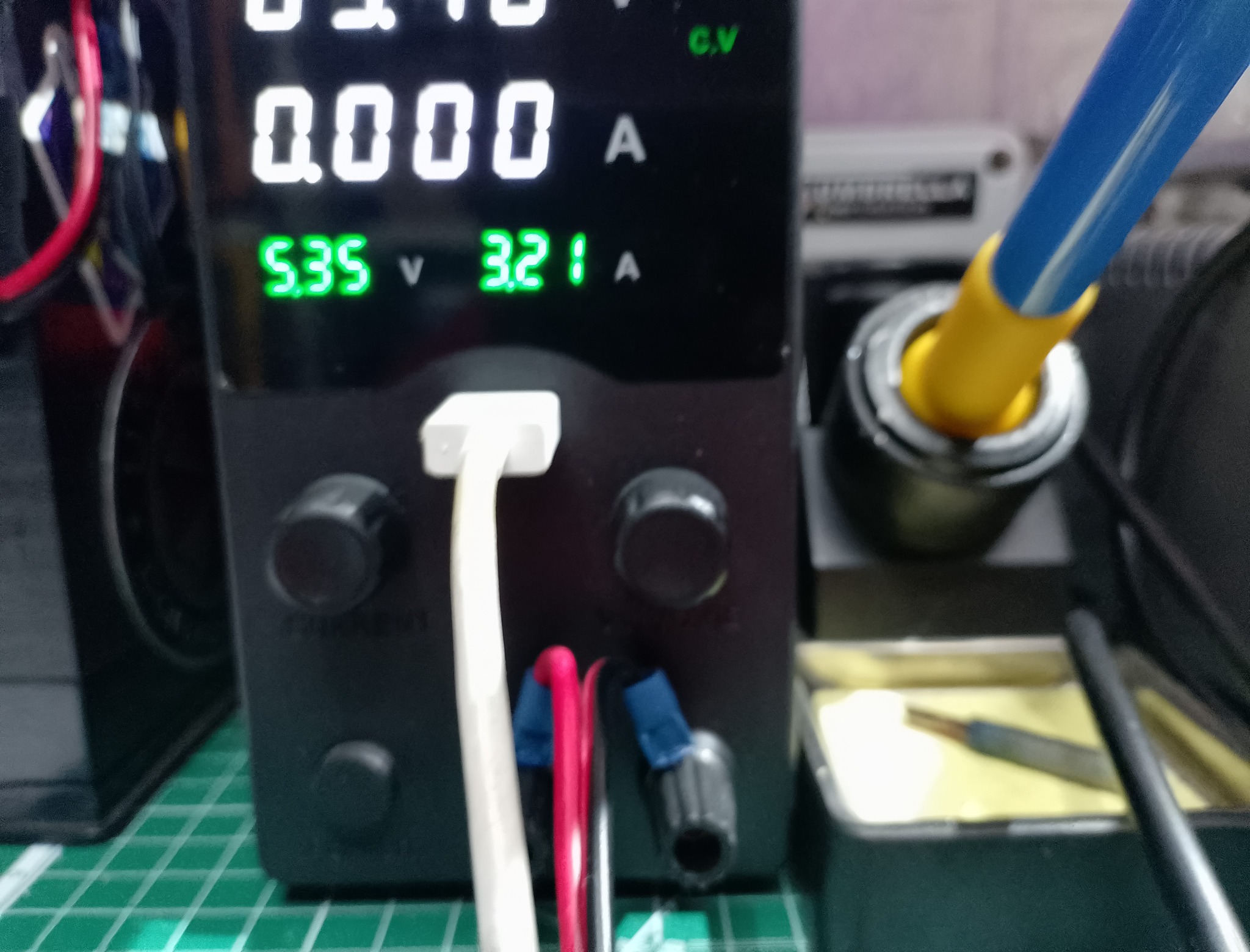

Финальная проверка
Сравнение модулей
- С рамкой (Service Pack). Ровная посадка, минимум зачистки, предсказуемый результат; иногда требуется перенос сеток/прокладок.
- Без рамки. Дешевле; нужна идеальная очистка рамки, выше риск «ступеньки» и скрипа.
Почему ломаются
- Падения и точечные удары.
- Влага и коррозия в зоне коннекторов и цепей подсветки.
- Перегрев и деградация клеевого слоя по периметру.
- Последствия прошлых вмешательств — перегрев феном, остатки герметика, сорванные фиксаторы.
Расходники и инструменты

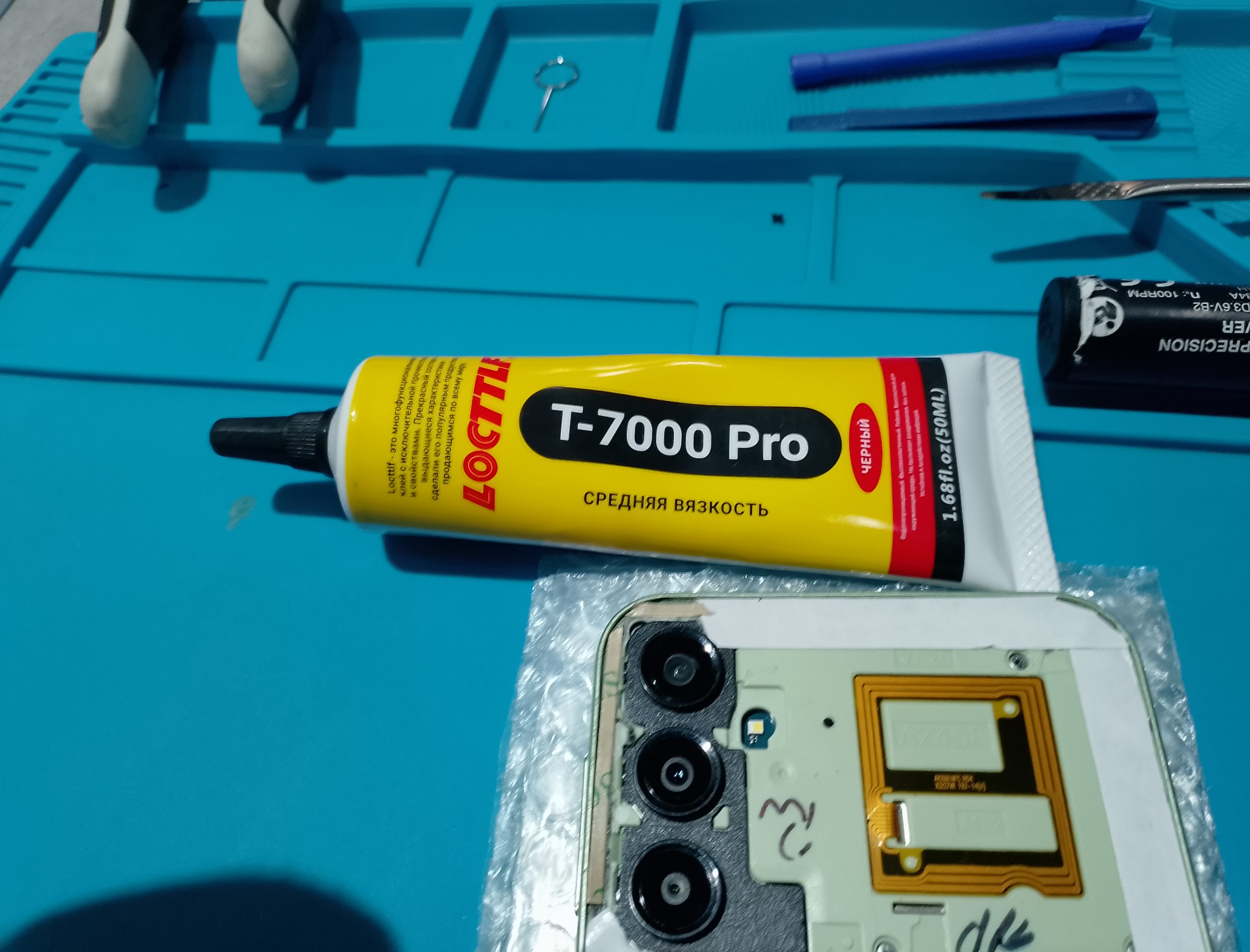

- Клеи. T7000 — чёрный эластичный; B7000 — прозрачный аналог.
- Очистка. Изопропиловый спирт 99% и безворсовые салфетки.
- Инструменты. Термостол, медиаторы, присоска, набор прецизионных отвёрток, ESD-пинцеты, магнитный коврик.
- Безопасность. Перчатки, ESD-дисциплина, контроль температуры — не перегревайте аккумулятор и область камер.
Если собираете рабочее место — пригодится подборка 15 полезных мелочей для мастерской. Для прозвонки шлейфов и проверки питания выручит краткий разбор как выбрать мультиметр в 2025.
