Лабораторный блок питания своими руками на DC-DC модуле — что проверить перед сборкой
Лабораторный блок питания своими руками часто начинают с готового понижающего DC-DC модуля: он уже умеет регулировать напряжение, а в некоторых версиях — ограничивать ток. Такой путь подходит для мастерской, если нужен недорогой источник для проверки плат, светодиодов, вентиляторов и небольших самоделок. Однако сам модуль ещё не делает прибор безопасным и удобным: нужны корпус, клеммы, нормальные провода, измеритель, охлаждение и понятная схема подключения.
Содержание
Что лежит в наборе
По фотографиям видно не готовый лабораторный блок питания, а набор узлов для самодельной сборки. Основа — понижающий DC-DC модуль с радиаторами. К нему добавлены клеммы, ручки, потенциометры, кольцевые наконечники, пластиковый корпус и панельный вольт-амперметр. Поэтому правильнее сначала оценить, что из этого действительно нужно для блока питания, а что требует отдельной проверки.
Идея самодельного ЛБП
Самодельный лабораторный блок питания на DC-DC модуле — это компромисс между простым адаптером и заводским прибором. На вход подают постоянное напряжение от внешнего блока питания, например 12-24 В. Затем понижающий модуль делает регулируемый выход, а панельный индикатор показывает напряжение и ток.
По сути, лабораторный блок питания своими руками в таком формате строится вокруг трёх вещей: регулируемого DC-DC модуля, понятной панели управления и безопасного корпуса. Если один из этих пунктов пропустить, получится не прибор, а временная макетная сборка.
Главное преимущество такого решения — низкая цена и понятная ремонтопригодность. Если нужно проверить Arduino-плату, вентилятор, светодиодную ленту, небольшой мотор или зарядный модуль, такой источник часто удобнее обычного набора адаптеров. Кроме того, в мастерской полезно быстро выставить 3,3 В, 5 В, 9 В или 12 В и увидеть ток потребления.
При этом самодельный вариант не заменяет полноценный лабораторный БП во всех задачах. У него обычно выше пульсации, проще защита, грубее регулировка и сильнее зависимость от качества входного адаптера. Поэтому его стоит воспринимать как практичный мастерской инструмент, а не как точный измерительный прибор.
DC-DC модуль: возможности и ограничения

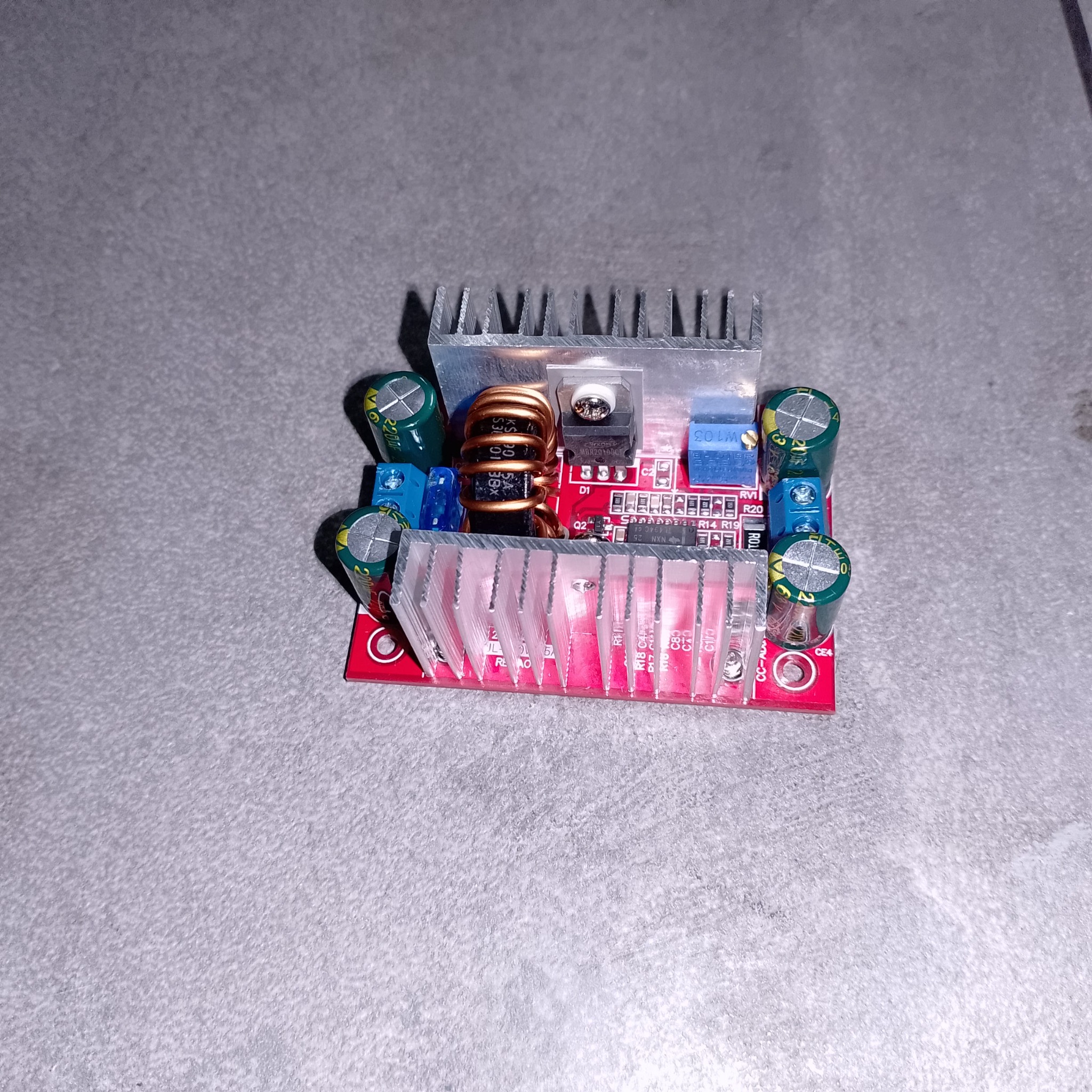

На фото показан типичный понижающий DC-DC модуль с крупным дросселем и радиаторами. Такие платы часто строят на контроллерах семейства XL4015 или близких по смыслу микросхемах. В справочных данных по XL4015 обычно указывают частоту около 180 кГц и ток до 5 А, но в реальной сборке эти цифры зависят от охлаждения, входного напряжения, качества платы и нагрузки.
Поэтому заявленные 5 А лучше не считать постоянным рабочим режимом без проверки. Для длительной работы разумнее держаться ниже предела, особенно если корпус закрытый и радиаторы маленькие. Например, нагрузка 12 В x 3 А — это уже 36 Вт на выходе, а часть энергии неизбежно уйдёт в тепло внутри корпуса.
| Режим | Что проверить | Практический вывод |
|---|---|---|
| 5 В, до 1 А | Стабильность напряжения и показания индикатора | Лёгкий режим для большинства таких модулей |
| 5 В, 2-3 А | Нагрев радиатора, просадку проводов, пульсации | Уже нужна аккуратная проводка и вентиляция |
| 12 В, 3-4 А | Температуру, входной адаптер, качество клемм | Для закрытого корпуса лучше добавить вентилятор |
| Короткое замыкание | Ограничение тока и поведение модуля | Проверять только осторожно и кратко |
Если хочется глубже разобраться с нагрузкой и запасом по мощности, пригодится калькулятор нагрузки инвертора и генератора. Логика похожая: сначала считаем мощность, потом добавляем запас, а уже после этого выбираем провода, охлаждение и источник питания.
Клеммы, ручки и измеритель

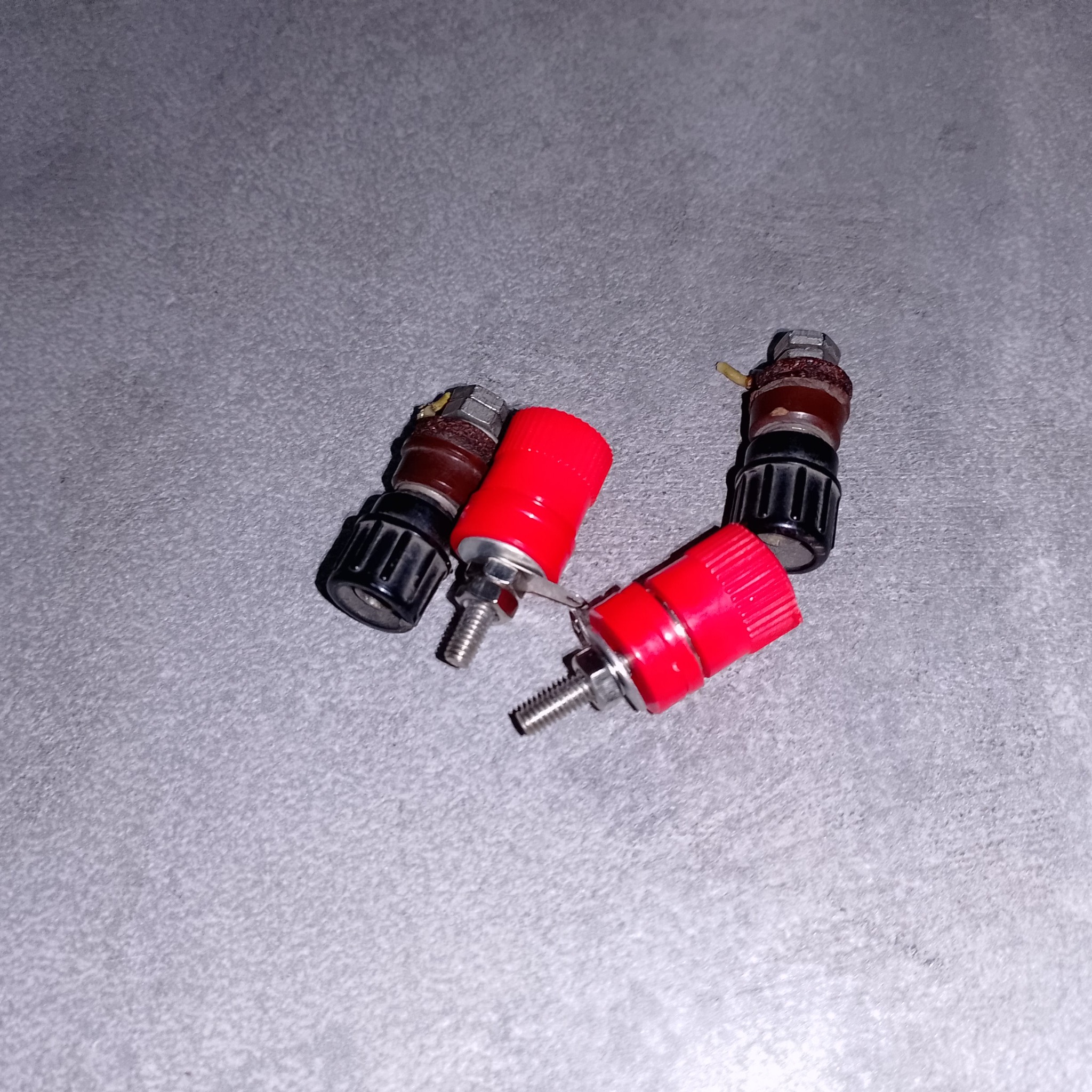

Клеммы на передней панели — не мелочь. Через них проходит рабочий ток, поэтому слабый контакт будет греться и давать просадку напряжения. Лучше сразу разделить выходы по цветам: красный — плюс, чёрный — минус. Затем нужно проверить, чтобы металлические части клемм не касались корпуса, если корпус проводящий, и не замыкались между собой при затяжке.

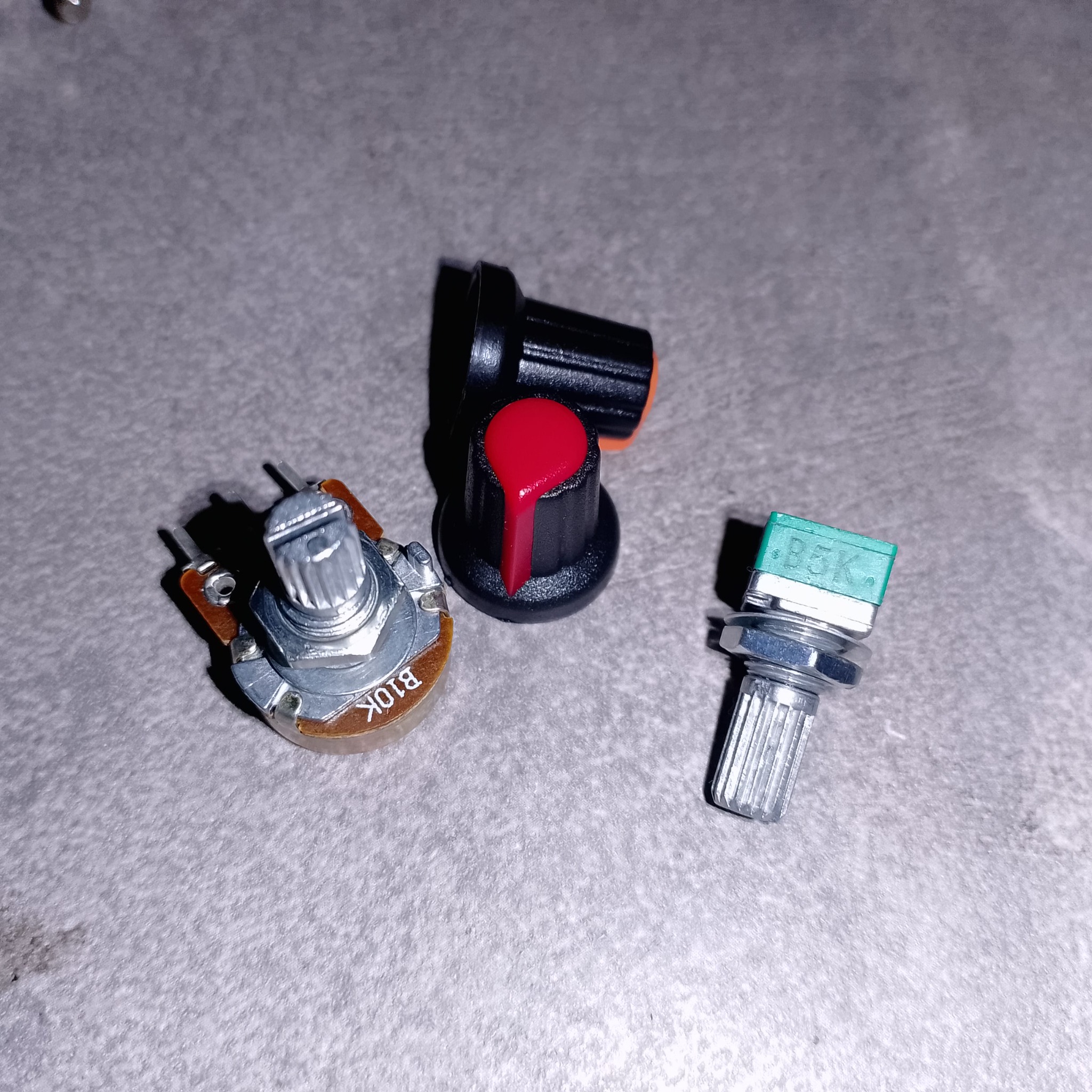

Потенциометры требуют отдельной внимательности. На DC-DC модуле уже стоят подстроечники, и простая замена на первые попавшиеся ручки может испортить регулировку. Сначала нужно узнать номинал штатного подстроечника, схему подключения и направление вращения. Кроме того, для напряжения и ограничения тока удобнее многооборотные регуляторы: ими проще выставить точное значение без рывков.

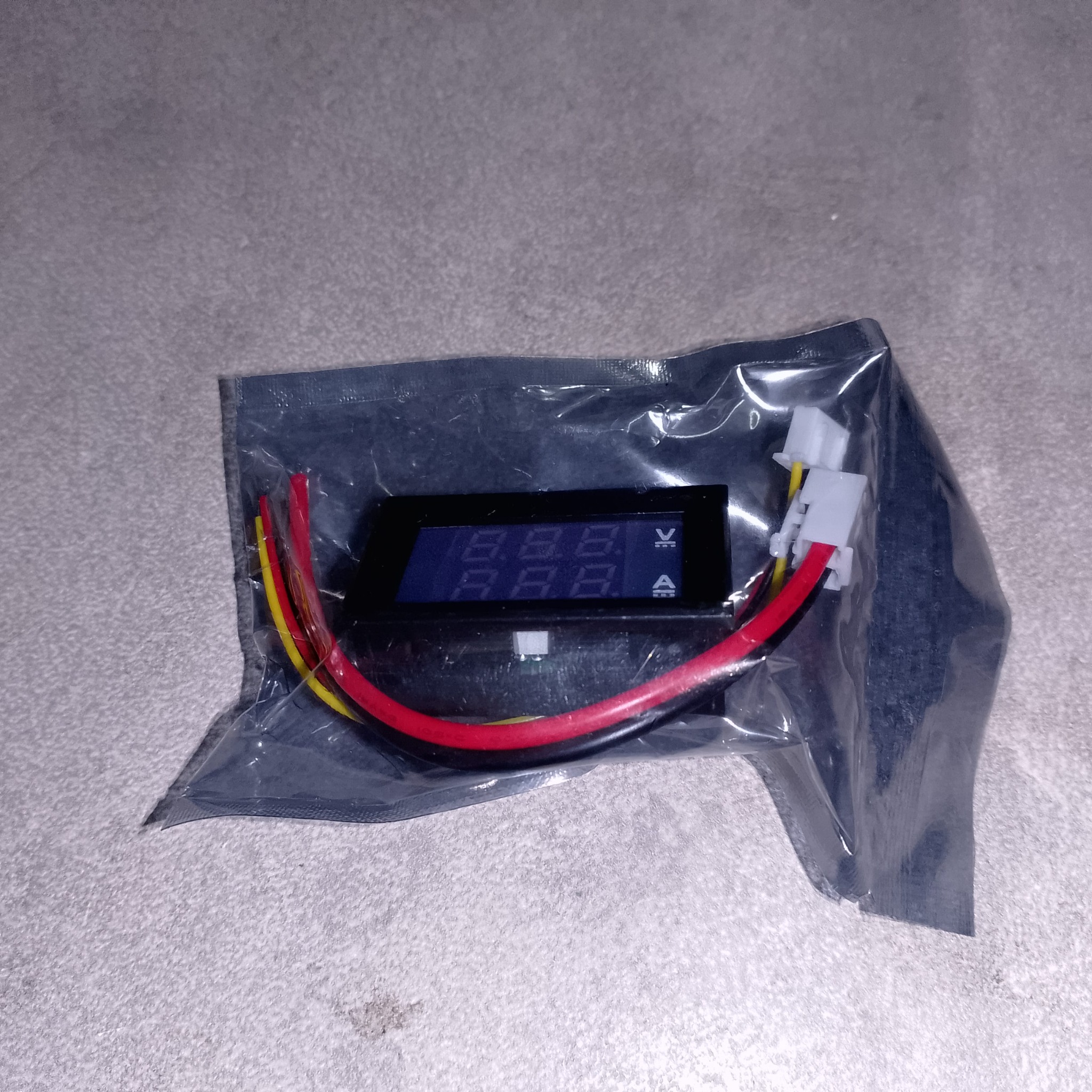

Панельный вольт-амперметр тоже нельзя подключать наугад. У разных моделей бывают разные схемы: с общим питанием, отдельным тонким проводом измерения, шунтом внутри или внешним шунтом. Поэтому перед монтажом стоит прозвонить провода, посмотреть маркировку и сверить схему именно своей версии. Для проверки пригодятся хорошие щупы для мультиметра, потому что плохой контакт на малых напряжениях легко даёт ложные выводы.
Корпус и компоновка

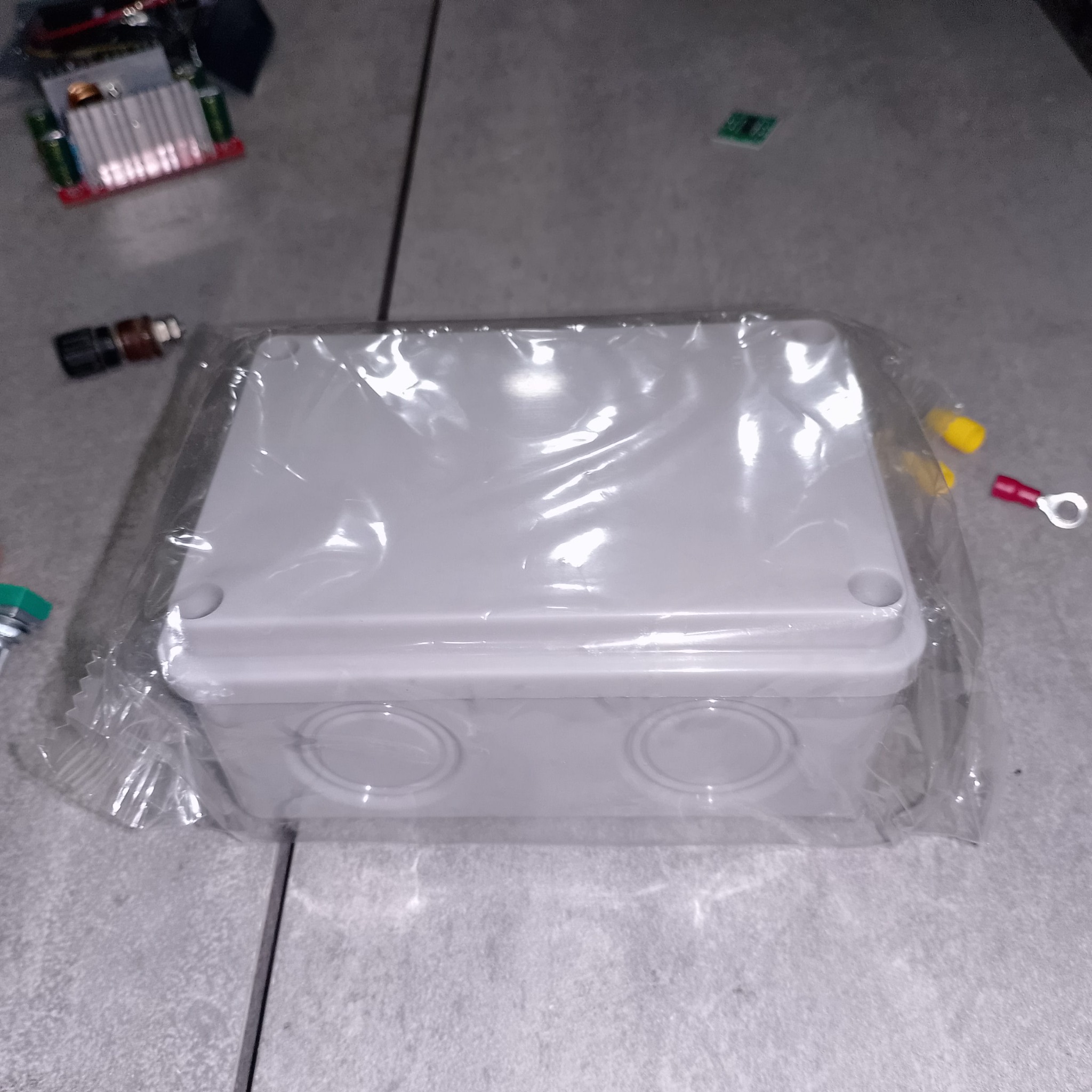

Пластиковый корпус на фото подходит для аккуратной сборки, но компоновку лучше продумать до сверления. На переднюю панель обычно выводят клеммы, вольт-амперметр и ручки регулировки. Вход питания удобнее поставить сзади или сбоку, чтобы провода не мешали работе на столе.

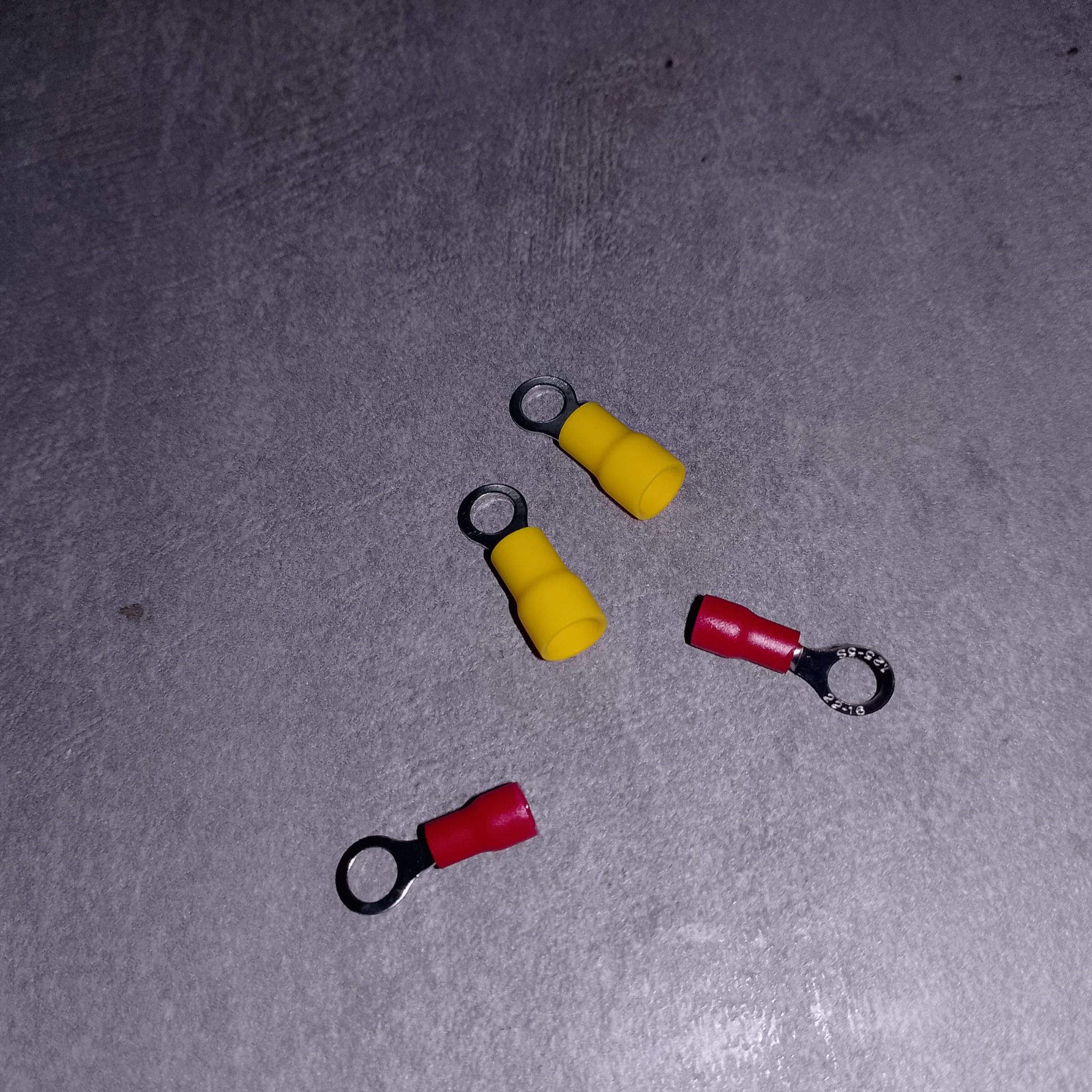

Внутри корпуса силовые провода не должны натягиваться, ложиться на радиатор или проходить вплотную к острым краям отверстий. Кольцевые наконечники помогают сделать соединение надёжнее, но только при нормальном обжиме. Если наконечник болтается на жиле, лучше переделать соединение сразу, а не надеяться на винт.
Охлаждение нужно оставить с запасом. Радиатор на модуле работает только тогда, когда вокруг есть воздух. Поэтому закрытая пластиковая коробка без отверстий быстро ухудшает тепловой режим. Для нагрузки выше пары ампер разумно добавить вентиляционные отверстия, а при длительной работе — небольшой вентилятор.
Безопасность и питание
Самый безопасный вариант — питать такой блок от готового внешнего адаптера постоянного тока. Например, от ноутбучного блока питания или другого исправного источника с подходящим напряжением и запасом по току. Так сетевое напряжение остаётся внутри заводского адаптера, а внутри самодельного корпуса работает только низковольтная часть.
Не стоит заводить 220 В внутрь пластикового корпуса без опыта, предохранителя, заземления, изоляции и нормального сетевого ввода. Ошибка в сетевой части опасна не только для платы, но и для человека. Если нужен прибор с сетевым входом, лучше использовать готовый сертифицированный блок питания внутри металлического или правильно подготовленного корпуса.
На выходе полезен предохранитель или электронная защита, особенно если блок будет использоваться для экспериментов. Также стоит подписать полярность, диапазон входного напряжения и максимальный ток, который реально проверен, а не просто взят из рекламы модуля.
Первый запуск
Первый запуск лучше делать без дорогой нагрузки. Сначала подключают входной адаптер, выставляют минимальное выходное напряжение и проверяют мультиметром, совпадает ли оно с показаниями панельного индикатора. Затем плавно поднимают напряжение и смотрят, нет ли скачков, запаха, нагрева и нестабильности.
На этом этапе лабораторный блок питания своими руками лучше проверять как новый неизвестный прибор. Даже если все модули выглядят исправными, ошибка в полярности, клеммах или индикаторе может проявиться только после подачи питания.
После проверки холостого хода нужна простая нагрузка. Для 5 В подойдёт резистор подходящей мощности, автомобильная лампа на небольшой ток или электронная нагрузка. Затем можно проверить работу ограничения тока, но делать это нужно коротко и аккуратно. Если модуль начинает сильно греться, вентилятор лучше добавить до финальной сборки.
Для оценки пульсаций нужен осциллограф. Без него тоже можно пользоваться блоком питания, но нельзя уверенно говорить, насколько чистый выход получается на разных режимах. Если в мастерской пока нет прибора, полезно хотя бы понимать, зачем он нужен: об этом есть отдельный материал про недорогие цифровые осциллографы.
Ошибки сборки
| Ошибка | Чем опасна | Как сделать лучше |
|---|---|---|
| Считать модуль готовым лабораторным БП | Нет нормального корпуса, клемм, охлаждения и проверки | Собрать прибор вокруг модуля, а не просто вывести провода |
| Верить заявленным 5 А без теста | Перегрев, просадка и отказ под нагрузкой | Проверить реальный ток в своём корпусе |
| Подключить индикатор по цветам | Можно сжечь измеритель или получить неверные показания | Сверить схему конкретного вольт-амперметра |
| Поставить тонкие провода на выход | Падение напряжения и нагрев соединений | Использовать провод с запасом по току |
| Закрыть радиаторы без вентиляции | Модуль будет перегреваться быстрее, чем на открытом столе | Сделать отверстия и при необходимости поставить вентилятор |

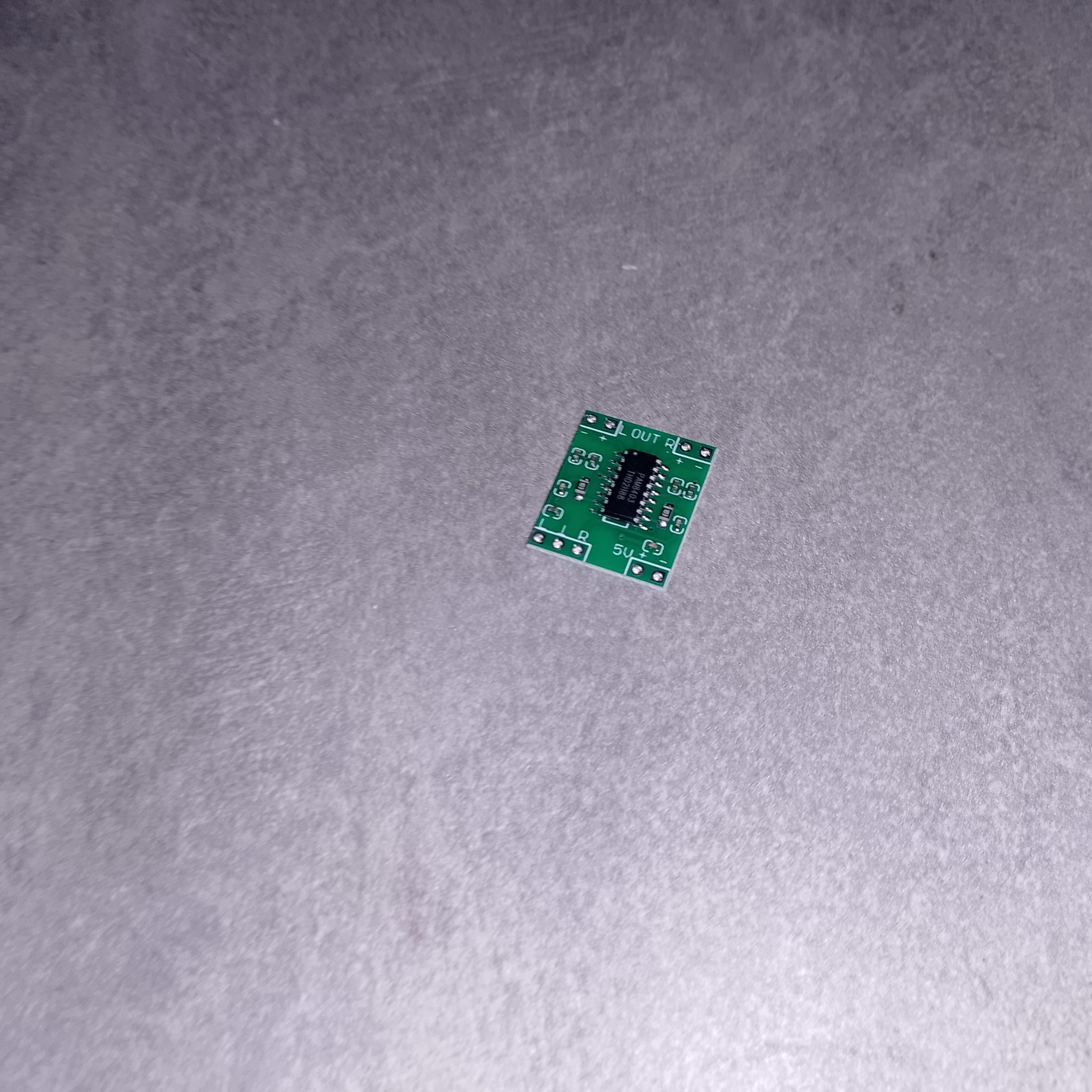

| Использовать лишний модуль без понимания | Появляется случайная деталь, не связанная с питанием | Проверять назначение каждой платы до установки |
Краткую памятку по сборке и проверке можно сохранить отдельно:
FAQ
Можно ли сделать лабораторный блок питания только из DC-DC модуля?
Можно собрать простой регулируемый источник, но сам модуль — это ещё не полноценный прибор. Нужны корпус, клеммы, измеритель, нормальная проводка, охлаждение и проверка под нагрузкой.
Нужен ли вентилятор для такого блока питания?
Для малых токов вентилятор может не понадобиться. Однако при длительной нагрузке в несколько ампер закрытый корпус быстро ухудшает охлаждение, поэтому отверстия и вентилятор лучше предусмотреть заранее.
Можно ли подавать 220 В прямо внутрь корпуса?
Без опыта и правильной защиты — нет. Гораздо безопаснее использовать внешний заводской адаптер постоянного тока, а внутри корпуса оставить только низковольтную часть.
Почему панельный индикатор может показывать неверный ток?
Частая причина — неправильное подключение шунта или проводов измерителя. У разных моделей разные схемы, поэтому перед монтажом нужно сверить распиновку именно своего индикатора.
Подойдёт ли такой БП для зарядки аккумуляторов?
Только если модуль поддерживает ограничение тока и режим подходит конкретному типу аккумулятора. Для литиевых аккумуляторов лучше использовать специализированные зарядные платы и не заменять их обычным регулируемым источником без контроля.
Итоги
Лабораторный блок питания своими руками на DC-DC модуле — хороший проект для мастерской, если подходить к нему спокойно и без завышенных ожиданий. По фотографиям набор выглядит как основа для простого регулируемого источника: есть модуль, корпус, клеммы, ручки, наконечники и индикатор. Этого достаточно, чтобы собрать полезный прибор для низковольтных экспериментов.
Для первого проекта лабораторный блок питания своими руками лучше делать без сетевой части внутри корпуса: внешний адаптер, низковольтный DC-DC модуль и аккуратная панель дадут более спокойный старт. Затем уже можно дорабатывать охлаждение, точность регулировки и измерение пульсаций.
Главное — не считать цифры с рекламы гарантией. Реальный ток зависит от охлаждения, входного адаптера, проводов и корпуса. Поэтому сначала нужна аккуратная сборка, затем проверка мультиметром, потом тест под нагрузкой и только после этого постоянное использование на рабочем столе.
