XH-M229 ATX Power Transfer — плата для запуска ATX блока питания
Содержание
Коротко о XH-M229 ATX Power Transfer
XH-M229 ATX Power Transfer превращает обычный компьютерный блок питания ATX в простой настольный источник для мастерской. Плата подключается к 24-pin разъёму БП и выводит основные линии на клеммы: +3.3 В, +5 В, +12 В, -12 В и GND. Для быстрых проверок модулей, вентиляторов, подсветки и автомобильных мелочей это удобнее, чем каждый раз искать нужный провод в ATX-жгуте.
Главный плюс такого адаптера — старый ATX БП не лежит без дела. Его можно поставить на стол, подключить к плате и получить несколько стабильных напряжений. Однако это не лабораторный блок питания. Здесь нет плавной регулировки тока, индикации потребления и точной защиты по каждому выходу. Поэтому перед работой лучше проверить напряжения мультиметром и не подключать дорогие устройства первым делом.
Зачем нужна такая плата
В компьютерном блоке питания уже есть мощные линии 12 В и 5 В. Для мастерской это полезно: можно проверить вентилятор, запитать светодиодную ленту, включить небольшой стенд или дать питание на DC-DC модуль. Без переходной платы приходится замыкать PS_ON вручную, искать нужные провода по цветам и делать временные скрутки. XH-M229 убирает эту возню.
Старый БП от компьютера не становится профессиональным источником, зато получает понятный выход. Такой вариант удобен для черновых проверок. Например, если нужно быстро понять, жив ли вентилятор 12 В, запускается ли автомобильный модуль или работает ли самодельная подсветка. Для чувствительной электроники всё равно стоит добавить предохранитель, DC-DC преобразователь или отдельную защиту.
Что лежит в упаковке

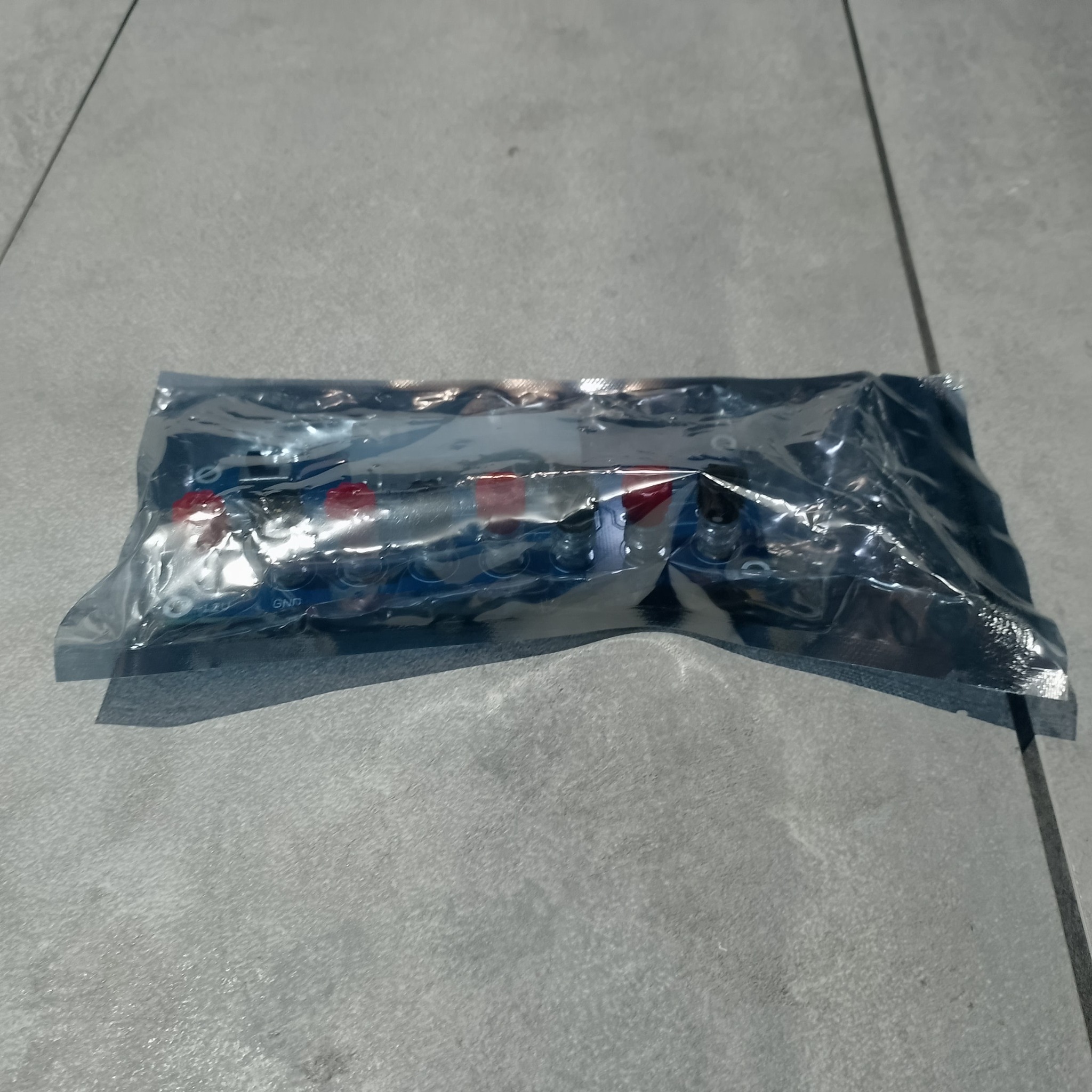

Плата пришла в антистатическом пакете. Комплект минимальный: сама XH-M229, установленные клеммы, держатели предохранителей, тумблер и разъём ATX 24-pin. Дополнительных проводов или корпуса нет. Значит, перед установкой стоит сразу подумать, где будет стоять плата и как закрыть нижнюю сторону от случайного замыкания.

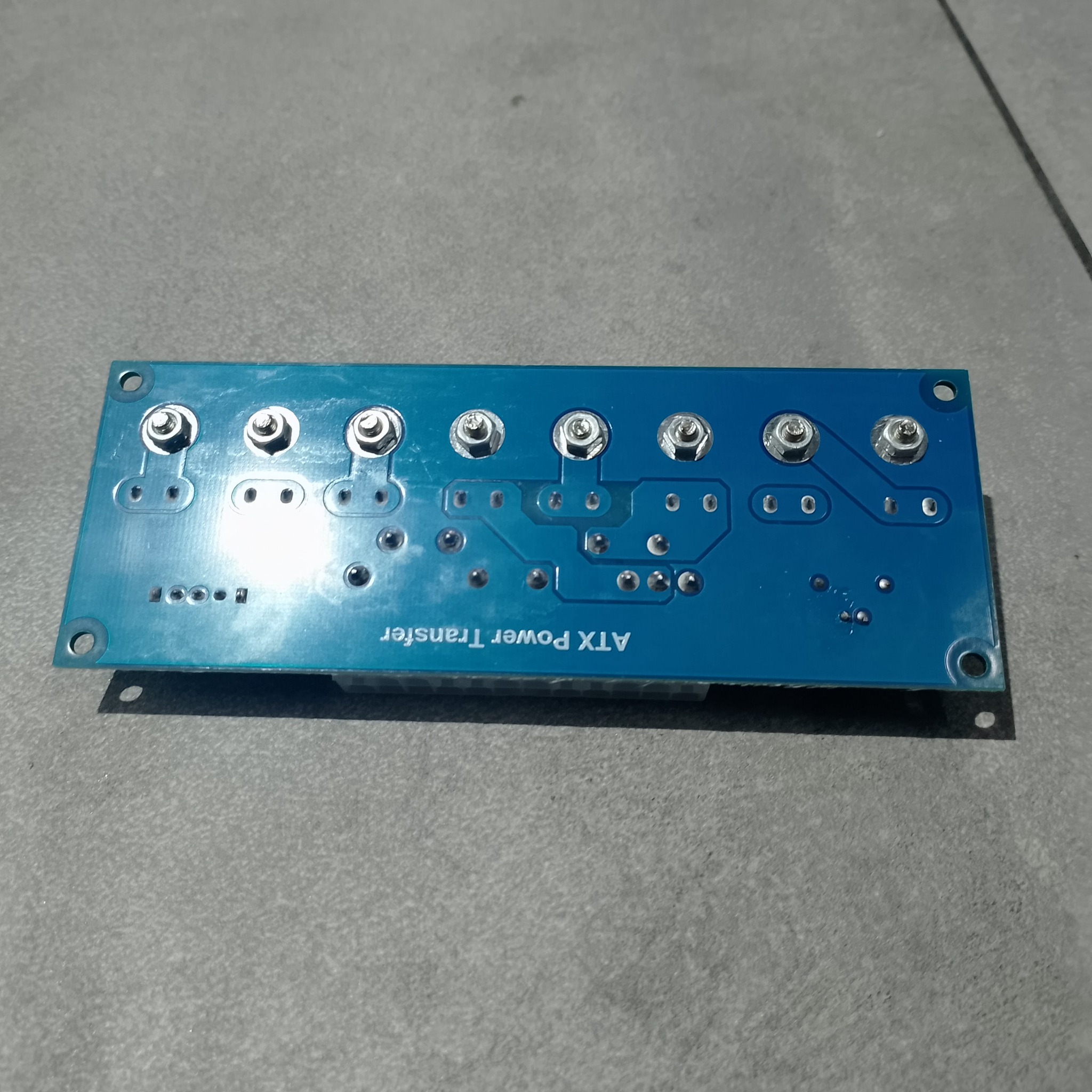

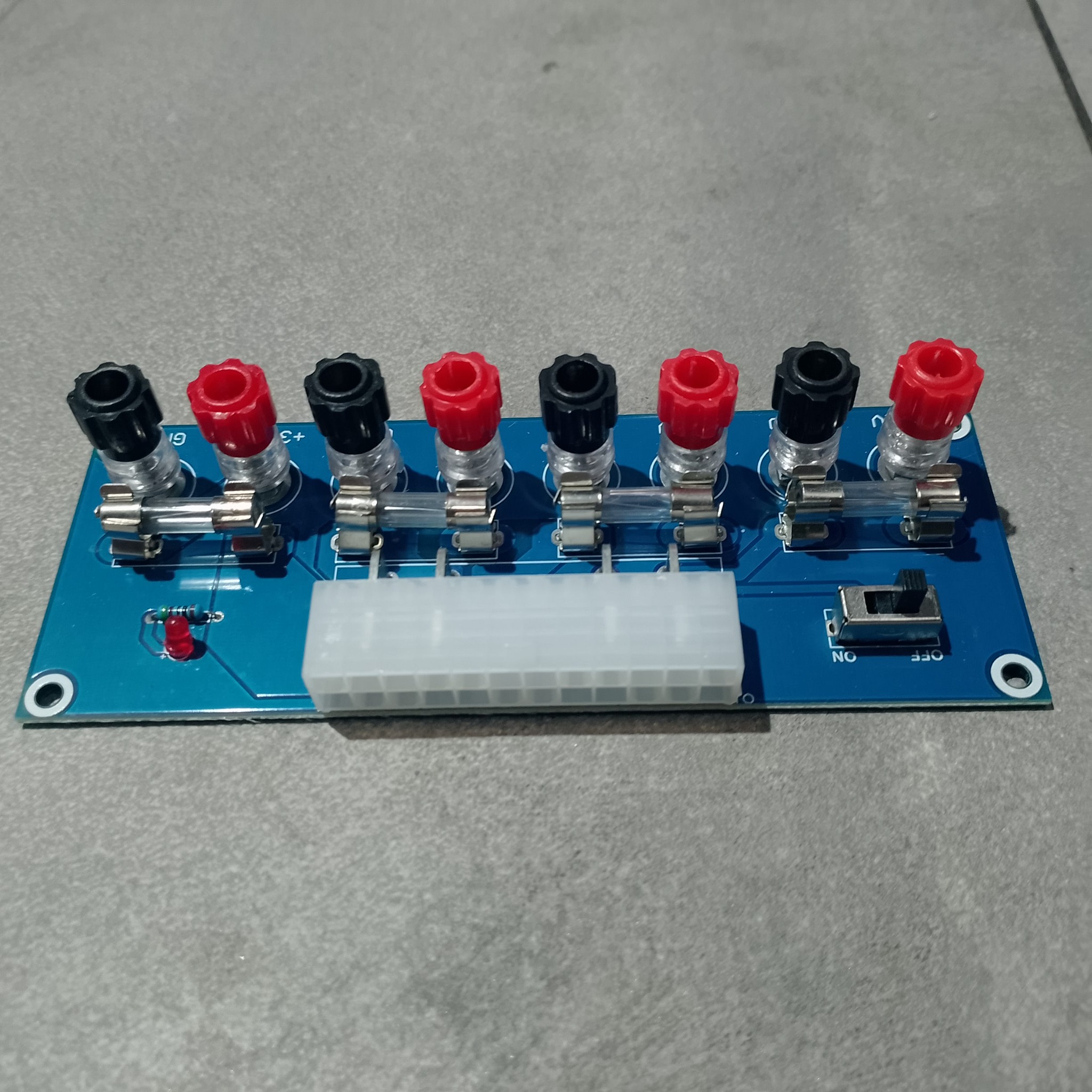

Текстолит простой, но разметка читается. Клеммы стоят в ряд, поэтому к ним удобно подключать щупы, провода с бананами или временные зажимы. Предохранители вынесены рядом с выходами. При коротком замыкании они могут помочь, но полностью полагаться на них не стоит. Дешёвые платы иногда отличаются качеством пайки и номиналами установленных предохранителей.
Клеммы, напряжения и общий GND

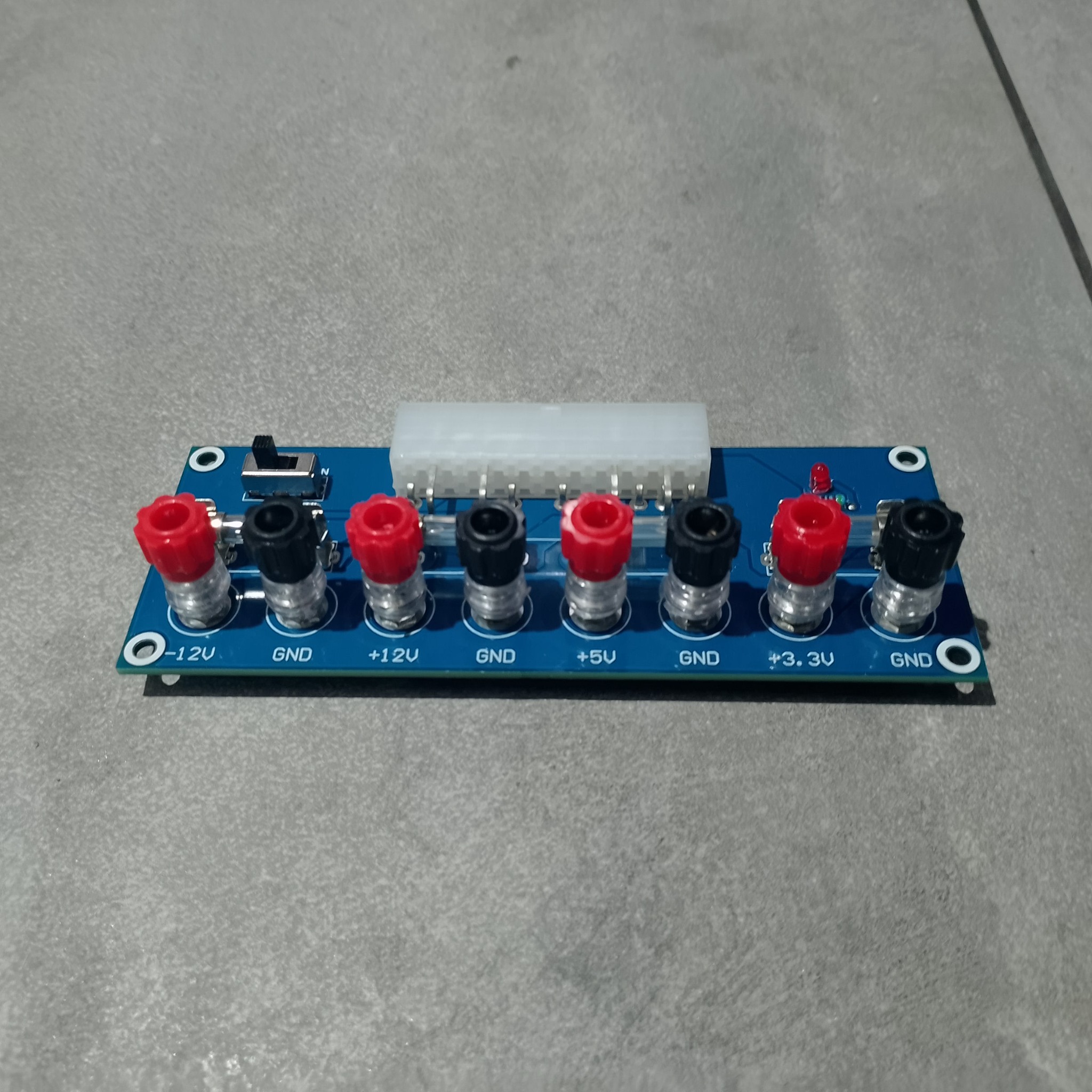

На XH-M229 подписаны отдельные пары клемм: -12 В, +12 В, +5 В, +3.3 В и земля. Общий провод GND используется для основных положительных линий. Линия -12 В не заменяет обычный минус для 12 В. Это отдельный маломощный выход ATX блока питания, который редко нужен в бытовых проверках.
Классические линии ATX имеют допуски. У +12 В, +5 В и +3.3 В отклонения обычно небольшие, но старый блок питания может проседать под нагрузкой. Поэтому цифра на наклейке БП ещё не гарантирует нормальную работу. Лучший порядок простой: включить без нагрузки, измерить напряжения, затем подключить небольшую нагрузку и проверить снова.
Как запускается ATX блок питания

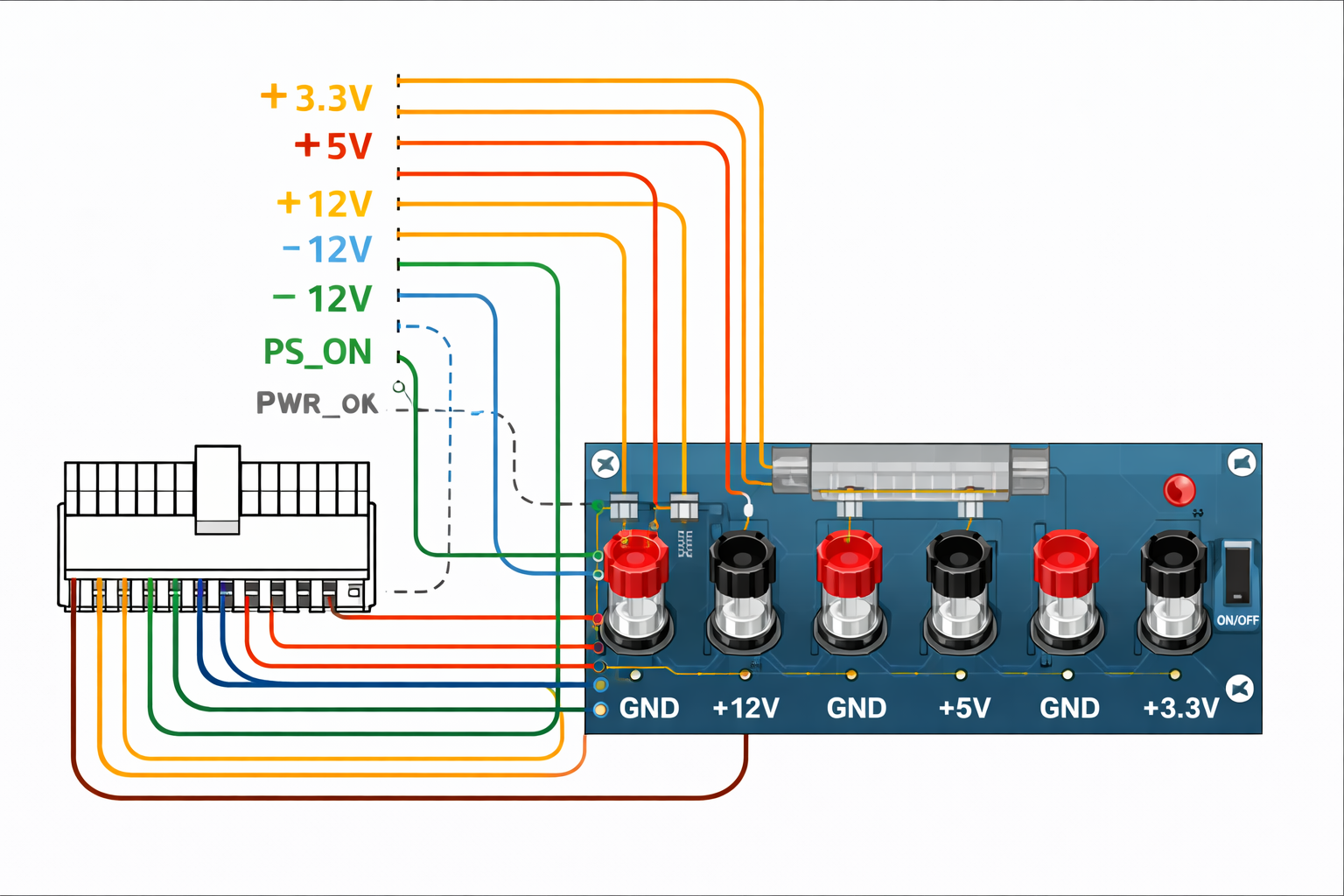

Обычный компьютерный БП не запускает основные линии сразу после подачи сети. Ему нужен сигнал PS_ON. В ATX-логике это активный низкий сигнал: линия включения замыкается на землю, и блок питания стартует. На XH-M229 эта операция сделана через тумблер, поэтому не нужно вручную перемыкать зелёный и чёрный провод в колодке.
Описание сигналов ATX лучше сверять с документацией к конкретному стандарту блока питания. В справочных материалах Intel по ATX-питанию PS_ON описывается как управляющий сигнал включения основных выходов. Для практики это означает одно: если тумблер или дорожка PS_ON не работают, блок останется в режиме ожидания.
Справочный материал Intel по ATX Power Supply Design Guide
Первая проверка мультиметром
Перед подключением нагрузки лучше измерить все выходы. Сначала проверяется +5 VSB, если есть доступ к дежурке. Затем включается тумблер и измеряются +3.3 В, +5 В, +12 В и -12 В относительно GND. Если напряжение заметно отличается от нормы, блок питания лучше не использовать для ремонта и испытаний.
Отдельно стоит проверить клеммы на надёжность. Банановые гнёзда могут прокручиваться, особенно если гайки затянуты слабо. При токовой нагрузке плохой контакт нагревается. Поэтому после первой сборки лучше слегка подтянуть крепёж и не тянуть провода за клеммы.
Нагрузка, токи и ограничения
Некоторые ATX блоки питания плохо держат напряжения без минимальной нагрузки. Старые модели особенно часто требуют нагрузку на 5 В или 12 В. Если блок стартует и тут же выключается, пищит или выдаёт странные значения, можно подключить вентилятор, лампу 12 В или мощный резистор. Начинать лучше с небольшой нагрузки.
Ток на выходе ограничивает не только блок питания. Важны дорожки платы, клеммы, предохранители и провода. Даже если на наклейке БП написано 20 А по 12 В, это не значит, что XH-M229 можно использовать как сварочный источник. Для мощных нагрузок нужны толстые провода, надёжные клеммы и отдельная защита.
Где пригодится в мастерской
XH-M229 удобна для простых задач. Можно проверять вентиляторы 12 В, автомобильные лампы, небольшие контроллеры, подсветку, реле и DC-DC модули. Для питания чувствительных плат лучше ставить промежуточный стабилизатор или ограничение тока. Если модуль дорогой, сначала проверяется сам блок питания, затем холостой выход, и только после этого подключается нагрузка.

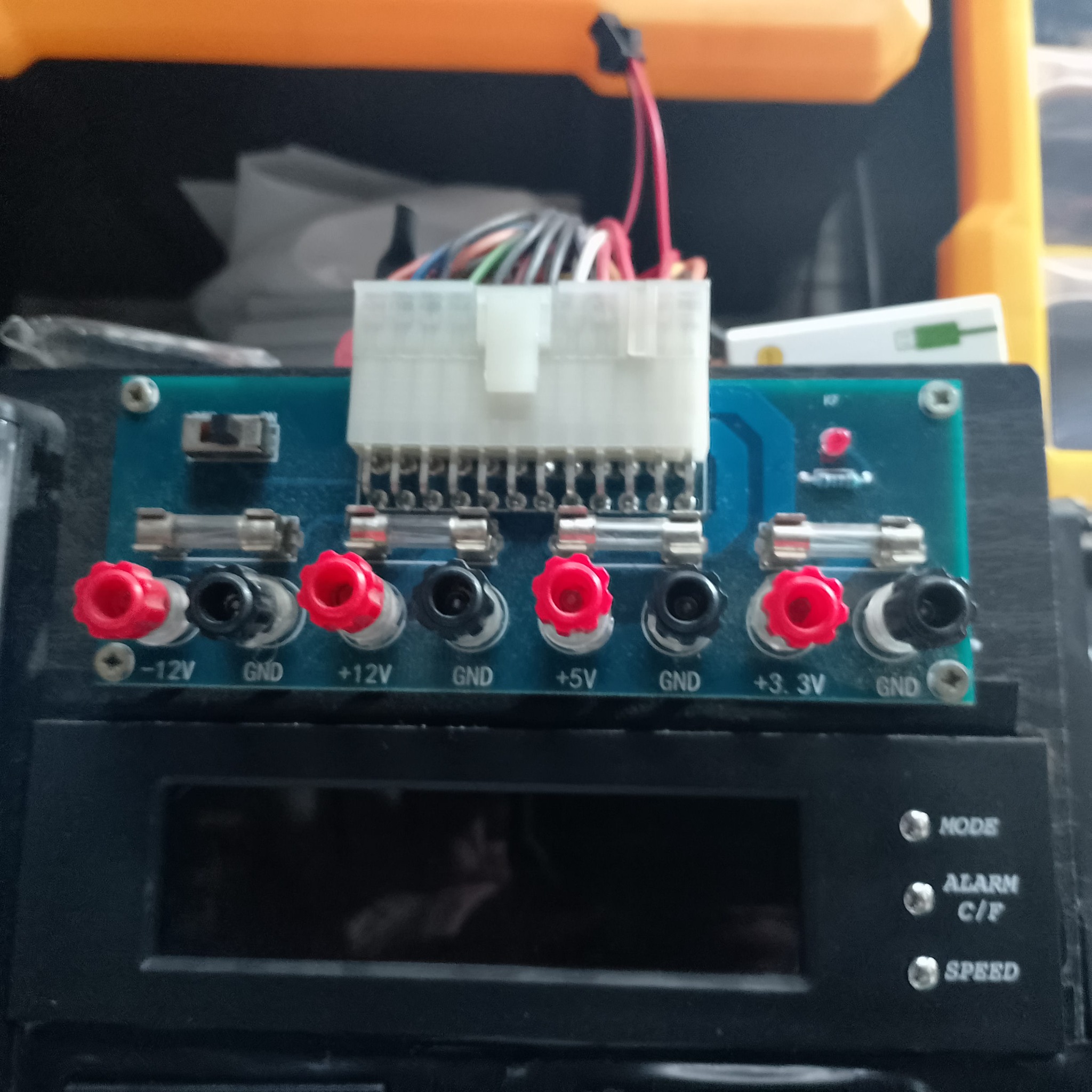

В связке с мультиметром такая плата превращает старый БП в полезный стенд. Например, +12 В подходит для вентиляторов и автомобильных мелочей, +5 В — для USB-модулей и простых контроллеров, +3.3 В — для логики и отдельных микроконтроллерных плат. Однако каждый раз нужно смотреть, какой ток потребляет устройство.
Ошибки при подключении
| Ошибка | Что может случиться | Как сделать спокойнее |
|---|---|---|
| Использовать -12 В как обычный минус | Устройство получит неправильное питание | Для +12 В брать GND, а -12 В не трогать без необходимости |
| Положить плату на металл | Открытая пайка может замкнуть выходы | Закрепить плату на стойках или изолирующей пластине |
| Подключить мощную нагрузку тонкими проводами | Провода и клеммы начнут греться | Подбирать провод по току и проверять нагрев |
| Не измерить напряжение перед работой | Можно спалить модуль или получить нестабильный запуск | Сначала мультиметр, затем нагрузка |
FAQ
Можно ли использовать XH-M229 как лабораторный блок питания?
Для простых проверок — да. Для точной настройки тока и напряжения — нет. У платы нет регулировки и полноценного ограничения тока.
Почему блок питания не запускается?
Сначала проверьте тумблер, ATX-разъём и дежурное питание. Затем попробуйте небольшую нагрузку на 5 В или 12 В.
Нужен ли корпус?
Для разовой проверки можно обойтись изолирующей подложкой. Для постоянного использования корпус или стойки сильно уменьшают риск короткого замыкания.
Можно ли питать автомобильные устройства?
Многие 12-вольтовые мелочи можно проверить на столе. Главное — не забывать про ток, предохранитель и полярность.
Итоги
XH-M229 ATX Power Transfer хорошо подходит для старого компьютерного блока питания, который хочется оставить в мастерской. Плата не делает из него дорогой лабораторный источник, зато даёт удобные клеммы, тумблер запуска и быстрый доступ к 3.3 В, 5 В и 12 В. Перед серьёзной нагрузкой нужны три простые проверки: напряжение мультиметром, надёжность клемм и нагрев проводов. После этого ATX-блок можно спокойно использовать для черновых тестов, вентиляторов, подсветки и небольших самоделок.
