Силиконовая термопрокладка потекла: масло на плате, потемнение и когда менять

Силиконовая термопрокладка в ноутбуке, видеокарте, приставке или блоке электроники иногда оставляет вокруг себя масляный след. Плата начинает блестеть, пыль липнет к поверхности, рядом с розовой или серой прокладкой заметно почернение. На первый взгляд это похоже на протечку конденсатора или перегрев. Чаще всего причина проще — старение мягкой термопрокладки, но игнорировать такие следы тоже нельзя..

Что видно на плате

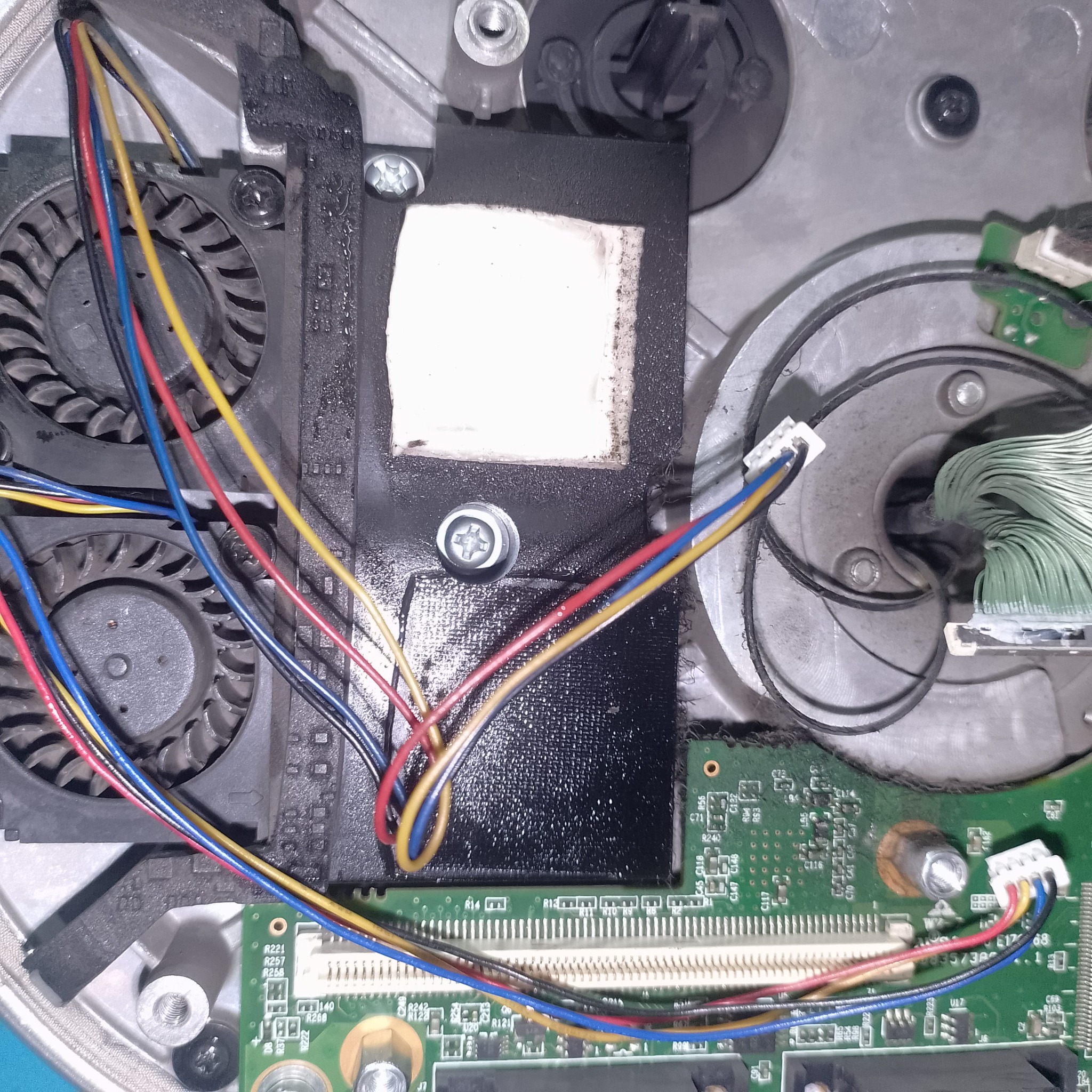

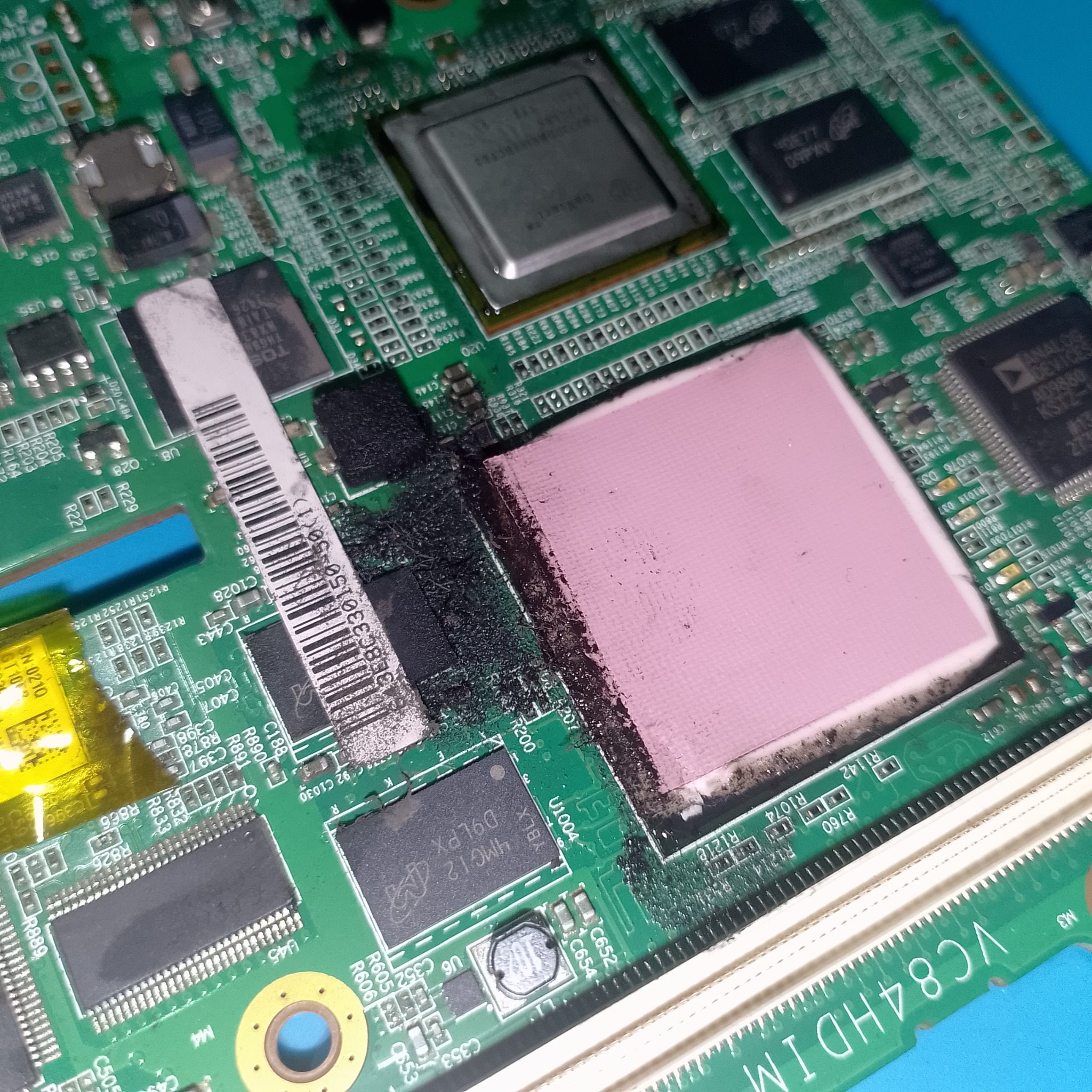

На фото плата ноутбука или похожего устройства с системой охлаждения. Розовая термопрокладка лежит между микросхемой и теплосъемной площадкой радиатора. Рядом виден темный след. Он идет не от дорожек и не от пайки, а именно от зоны контакта мягкого термоинтерфейса.

Такая картина часто встречается около чипов памяти, VRM, контроллеров питания, южных мостов и небольших микросхем, которые не достают до радиатора напрямую. Там нельзя просто намазать толстый слой термопасты: зазор слишком большой. Поэтому ставят прокладку нужной толщины.

Что за масло на плате возле термопрокладки

Самый частый поисковый вопрос звучит просто: что за масло на плате возле термопрокладки? Обычно это не настоящее машинное масло и не электролит из конденсатора. У мягких силиконовых термопрокладок в составе есть силиконовая основа, наполнители и пластификаторы. При нагреве, давлении и долгой работе часть связующего может выйти наружу. В быту это называют “термопрокладка потекла”.

Причины обычно такие:

• длительный нагрев рядом с горячим чипом;
• слишком сильное сжатие радиатором;
• дешевая прокладка с избытком масла или слабым связующим;
• повторное использование старой мягкой прокладки;
• пыль, которая впитывает выступивший силиконовый состав и темнеет.

Термоинтерфейс нужен для заполнения воздушных зазоров между деталями. Воздух плохо передает тепло, поэтому пасты, прокладки, гели и термоклеи уменьшают тепловое сопротивление между микросхемой и радиатором. Общее описание класса таких материалов можно сверить в справке по thermal interface material.

Почему почернело вокруг термопрокладки

Почернение вокруг термопрокладки чаще всего появляется не потому, что плата горела. Масляный слой собирает пыль, ворс, частицы старого термоинтерфейса и продукты нагрева. Со временем получается темный липкий ободок. На зеленой плате он выглядит особенно страшно.

Однако есть важная проверка. Если участок рядом с прокладкой не просто грязный, а реально обугленный, хрупкий, пахнет гарью, лак платы потемнел глубоко, дорожки вспучились или пластик разъемов подплавлен, это уже не обычное “потение”. Тогда надо искать перегрев, плохой прижим радиатора или неисправность питания.

Опасна ли жидкость от термопрокладки

Большинство силиконовых термопрокладок не проводят электричество. Поэтому тонкий масляный след сам по себе обычно не вызывает короткое замыкание. Но оставлять грязь в горячем узле не стоит. Липкий слой собирает пыль, ухудшает внешний вид платы и может мешать нормальной диагностике.

Если устройство работает стабильно, температуры нормальные, запаха гари нет, а следы только вокруг старой прокладки, обычно хватает очистки и замены прокладки на новую. Если температура выросла, вентилятор постоянно ревет или корпус начал греться сильнее прежнего, термоинтерфейс лучше менять сразу.

Виды термопрокладок и где они применяются

Термопрокладки отличаются не только толщиной. Важно смотреть на мягкость, теплопроводность, способность сжиматься и электрическую изоляцию.

Для обычного ремонта главное правило простое: не ставить прокладку “на глаз” только потому, что она есть под рукой. Слишком тонкая не достанет до радиатора. Слишком толстая выгнет плату, ухудшит прижим к соседнему чипу и может поднять температуры.

Как проверить старую термопрокладку

Старую прокладку стоит менять, если она стала липкой как жвачка, крошится, расползлась, сильно пропитала плату масляным следом или потеряла форму. Также замена нужна после разборки, когда прокладка порвалась или уже не ложится ровно на прежнее место.

1. Отключить питание и аккумулятор, если конструкция позволяет.
2. Снять радиатор без перекоса, запомнить расположение прокладок.
3. Сфотографировать толщину и места установки.
4. Очистить плату изопропиловым спиртом и мягкой салфеткой.
5. Подобрать новую прокладку той же толщины или проверить зазор пластилиновым способом.
6. Собрать радиатор равномерно, без перетяжки одного угла.
7. Проверить температуры под нагрузкой.

Для мастерской полезно держать наборы 0,5 мм, 1 мм, 1,5 мм и 2 мм. Но складывать несколько слоев стоит только как временную меру. Два слоя хуже передают тепло, между ними появляется лишняя граница.

Где такие следы встречаются чаще всего

Масляные следы вокруг термопрокладок часто находят в ноутбуках, игровых приставках, старых видеокартах, мини-ПК, промышленных контроллерах и сетевом оборудовании. Особенно часто это видно там, где устройство годами работало горячим, а радиатор прижимал прокладку постоянно.

Похожая логика охлаждения встречается и в другой электронике. При ремонте и сборке техники важно не только заменить компонент, но и вернуть нормальный теплоотвод. На SD-1117 уже есть практичные материалы по мастерской, включая подборку полезных мелочей для мастерской и калькулятор энергопотребления, который помогает прикинуть нагрузку и нагрев устройств.

Небольшая история термоинтерфейсов

Первые радиаторы в электронике часто прижимались к транзисторам и микросхемам через слюдяные изоляторы, термопасту и простые прокладки. Это было удобно для силовых транзисторов: корпус надо было охладить, но иногда его приходилось электрически изолировать от радиатора. Позже техника стала компактнее, а зазоры между платой и радиатором — сложнее.

В ноутбуках и видеокартах оказалось удобнее использовать мягкие прокладки. Они компенсируют разную высоту чипов, не растекаются как толстый слой пасты и быстрее ставятся на производстве. С ростом мощности процессоров, памяти и силовых цепей появились более дорогие материалы: гели, фазопереходные прокладки, графитовые листы и составы с керамическими наполнителями.

Смысл остался прежним: убрать воздух из зазора и дать теплу путь к радиатору. Поэтому старая прокладка, которая уже расползлась и оставила масляный след, может быть не просто некрасивой, а реально хуже работать.

Краткий вывод

Если возле термопрокладки появилась жидкость, темный налет или масляное пятно, не надо сразу списывать плату. Чаще всего это старение силиконовой термопрокладки. Плату очищают, прокладку меняют на новую правильной толщины, затем проверяют температуры. Опасными признаками остаются запах гари, вспученный текстолит, следы перегрева дорожек и резкий рост температуры после сборки.
