EZP2023+ программатор — распаковка, комплект и первый смысл покупки
Содержание

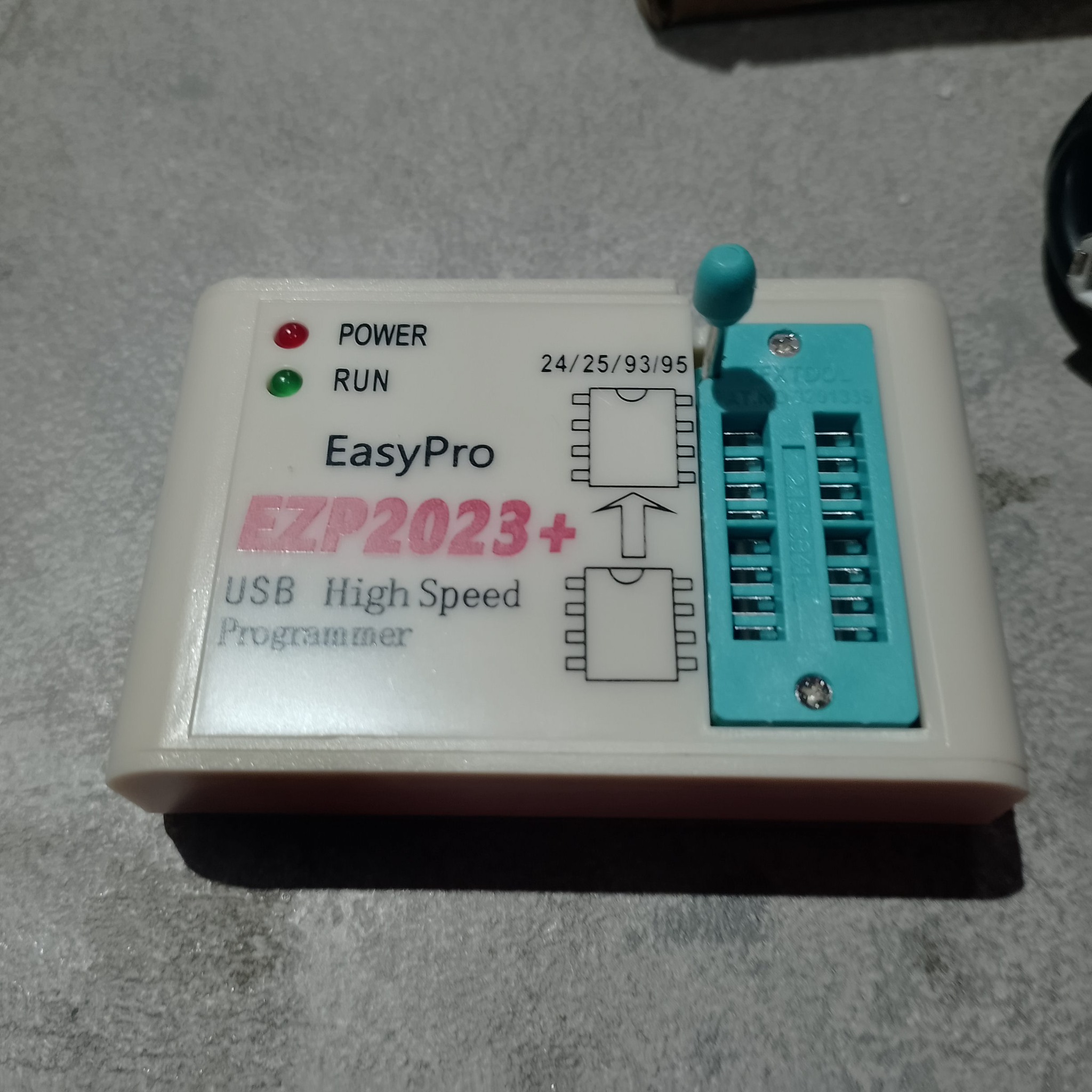

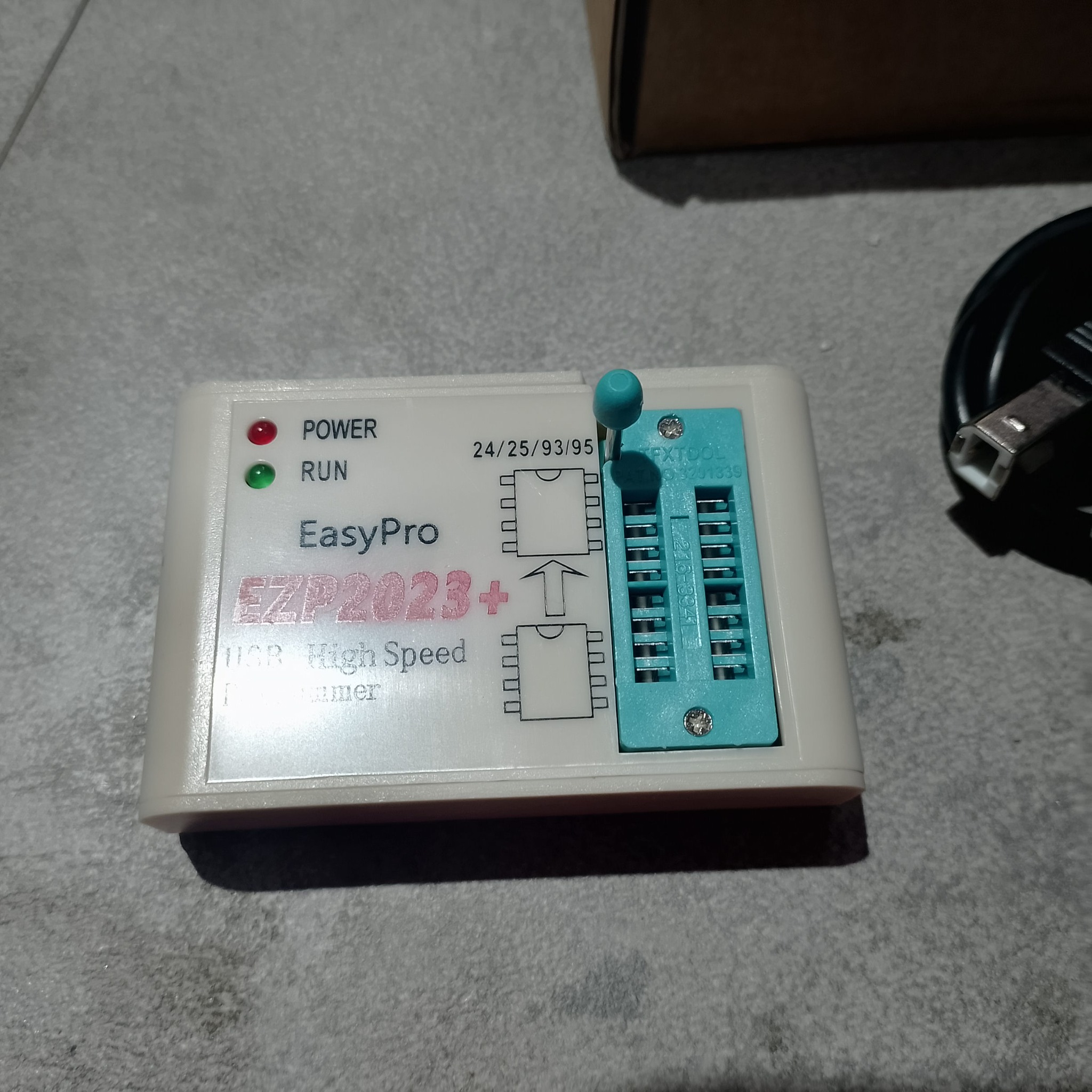

EZP2023+ программатор — зачем он нужен
EZP2023+ программатор нужен для чтения и записи микросхем памяти, которые часто встречаются в BIOS ноутбуков, материнских плат, видеокарт, роутеров и другой электроники. Это не универсальная волшебная коробка для любого ремонта, а инструмент для конкретной задачи: аккуратно считать прошивку, сохранить копию, записать исправленный файл и проверить результат.
Для домашней мастерской такой прибор интересен после первых случаев, когда устройство не стартует из-за повреждённого BIOS или неудачной прошивки. Однако покупать его стоит вместе с привычкой делать бэкап. Без копии родной микросхемы даже рабочий программатор может превратить простой ремонт в долгий поиск подходящего дампа.
Комплект EZP2023+ без украшений

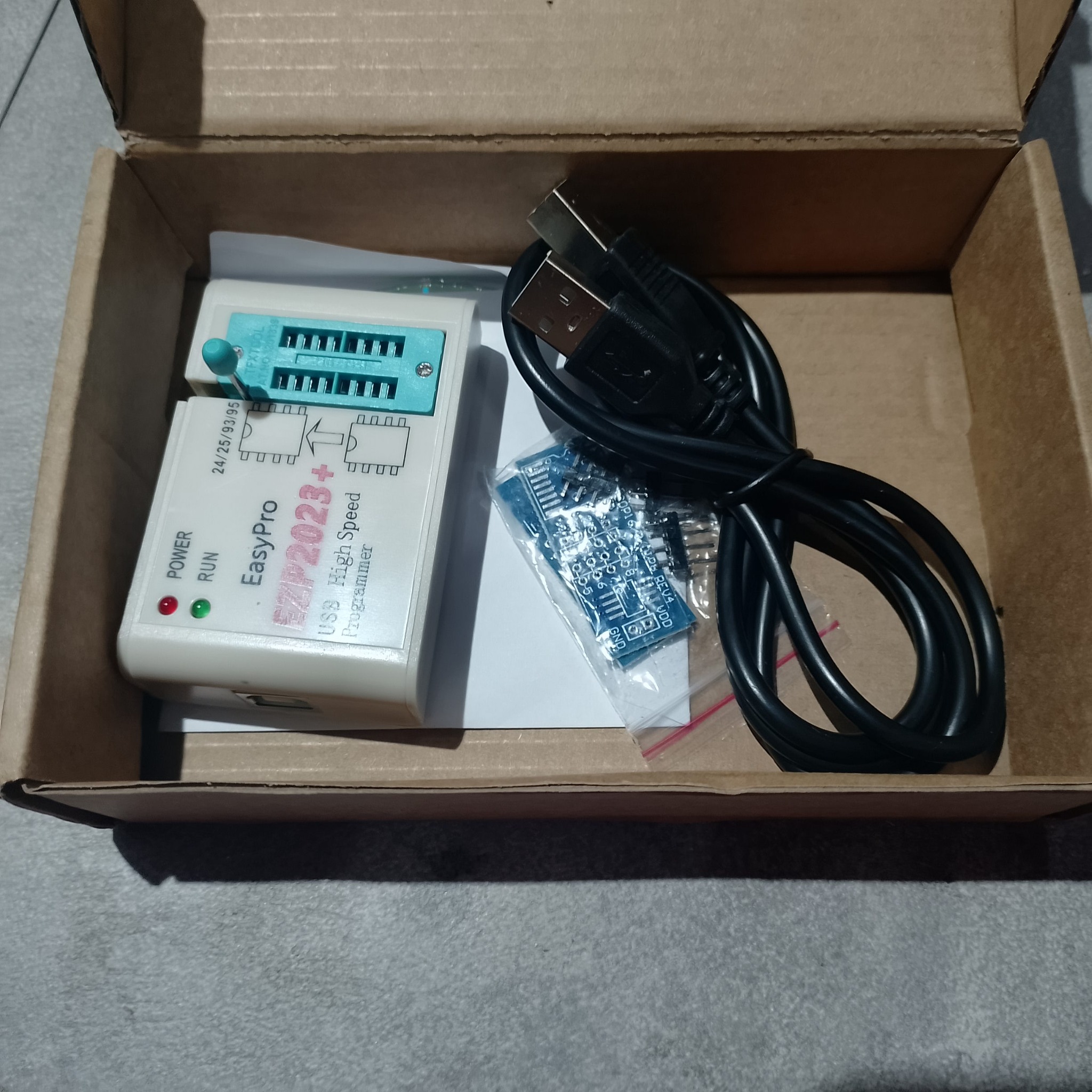

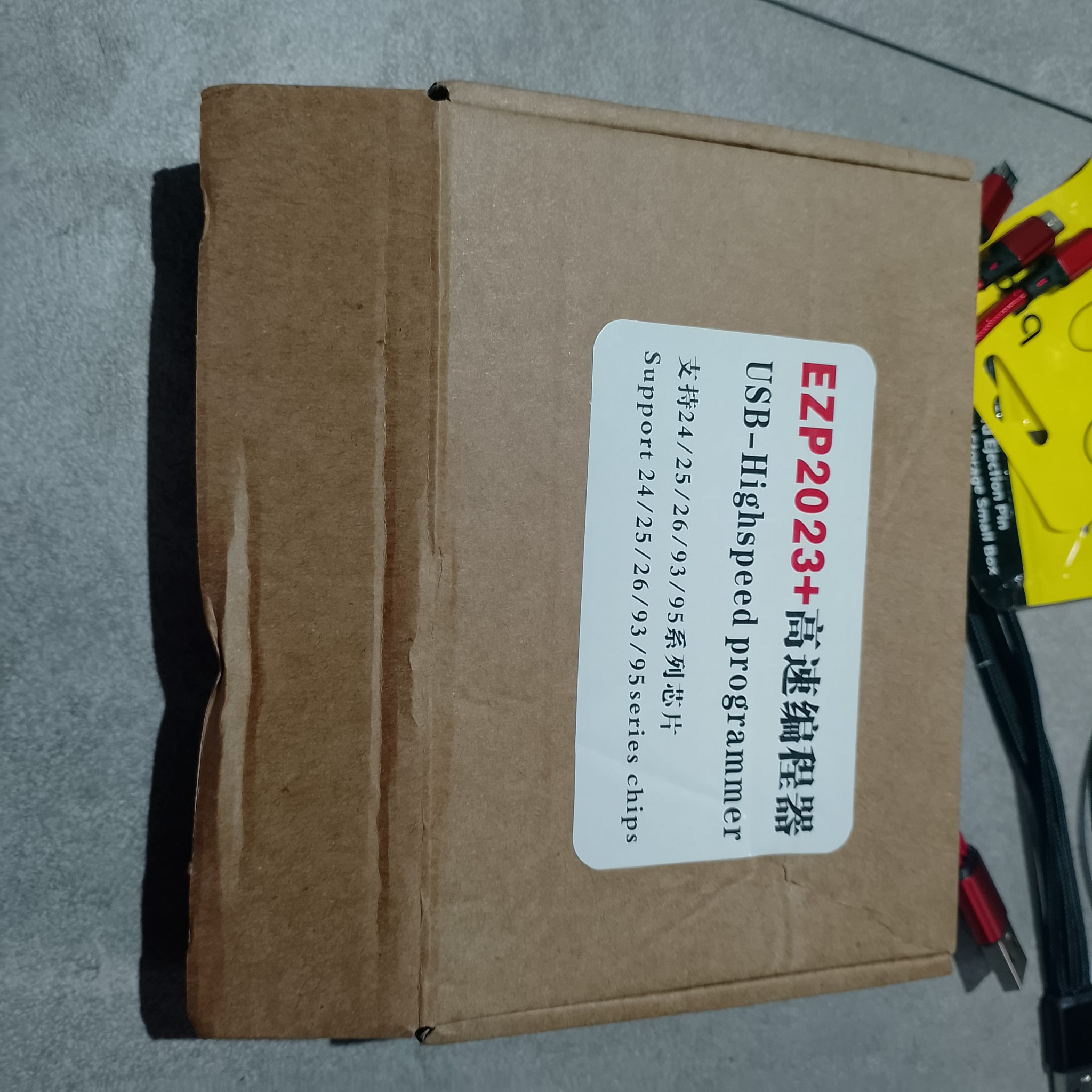

Упаковка простая: картонная коробка, сам программатор, USB-кабель и небольшой пакет с переходником и контактами. Никакой богатой комплектации здесь нет. Зато сразу понятно, что это инструмент, а не подарочный гаджет.

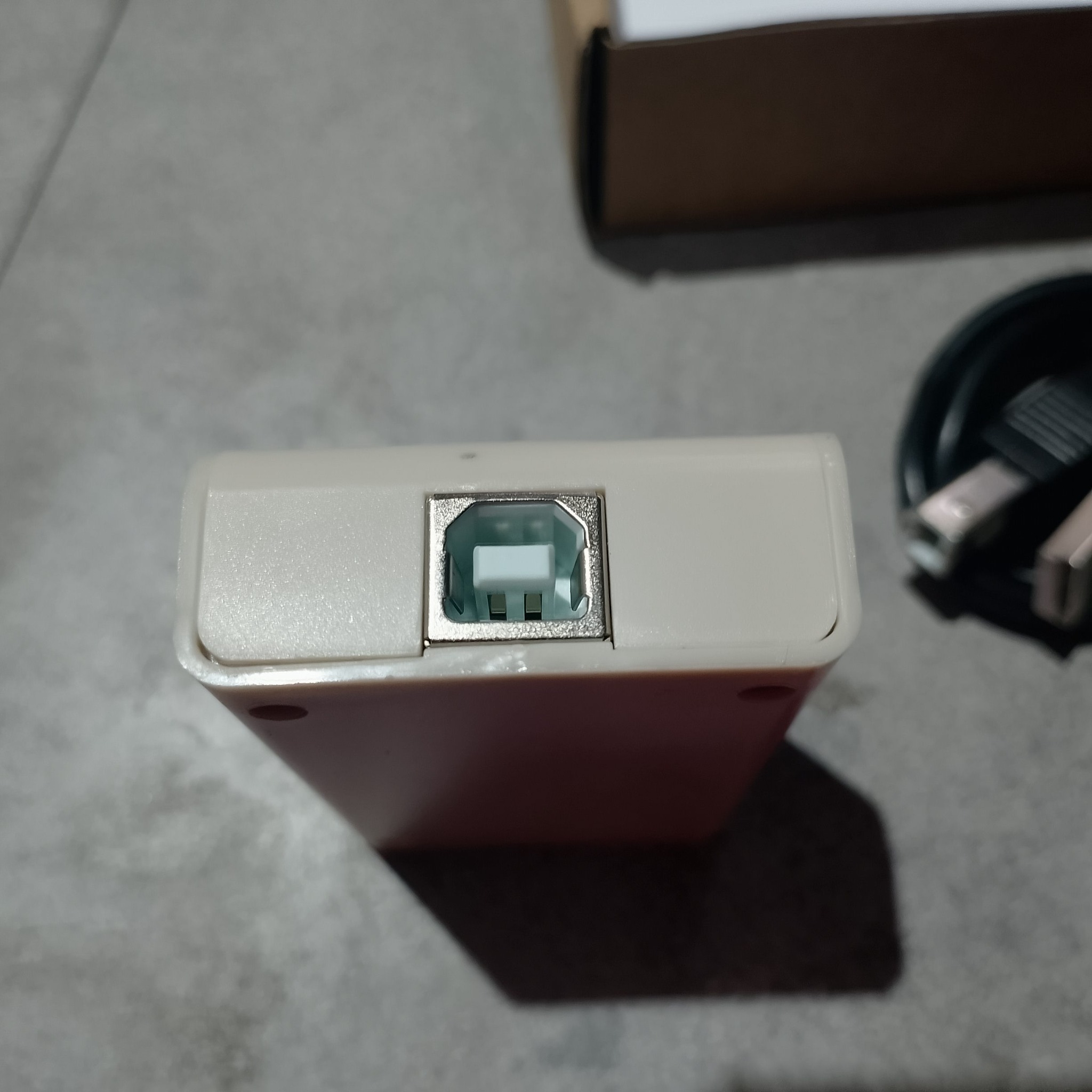

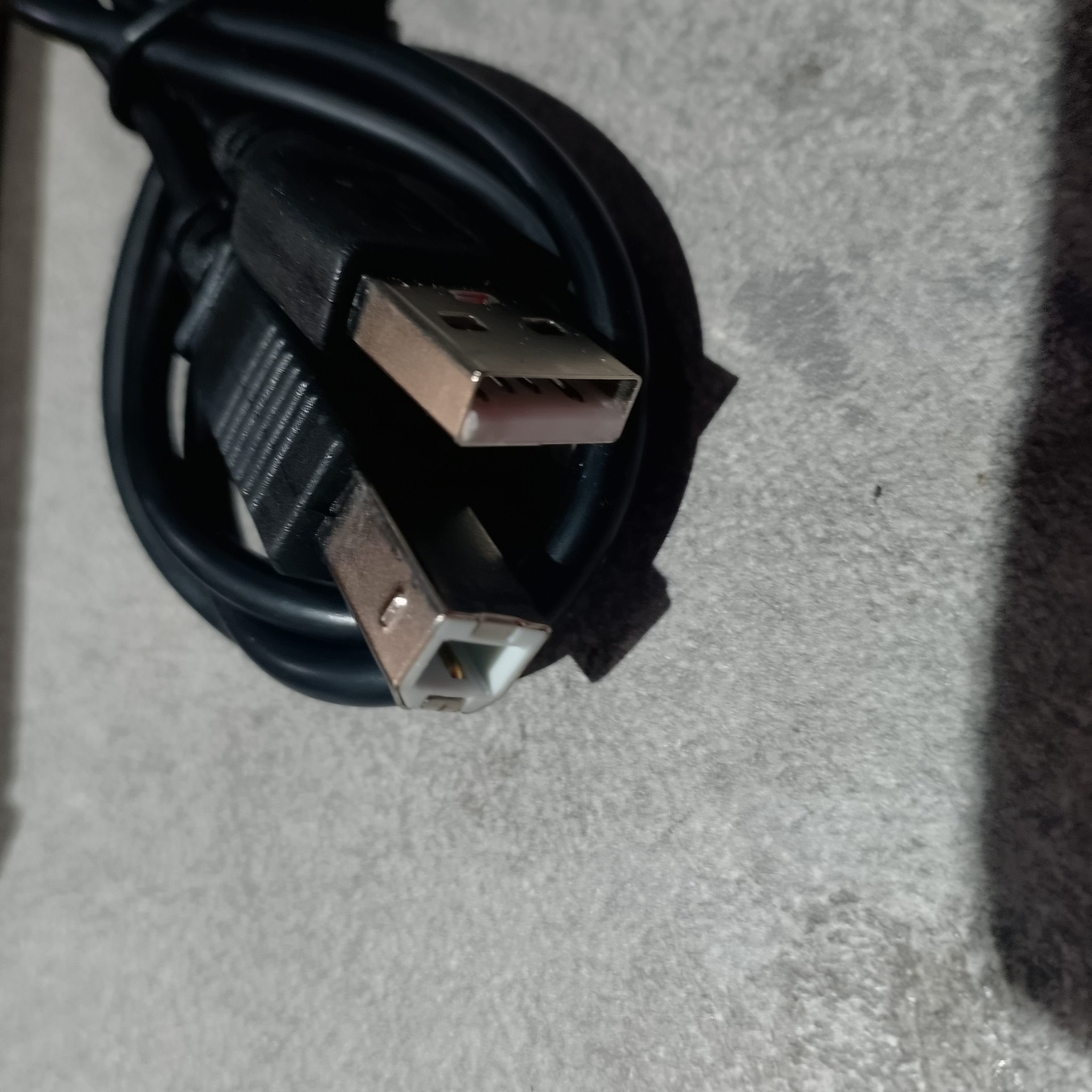

Для работы с микросхемами BIOS важнее не внешний вид, а стабильное подключение, нормальный USB-кабель и правильная ориентация чипа. Поэтому после распаковки лучше не спешить с записью. Сначала стоит открыть программу, проверить определение устройства и потренироваться на ненужной микросхеме.

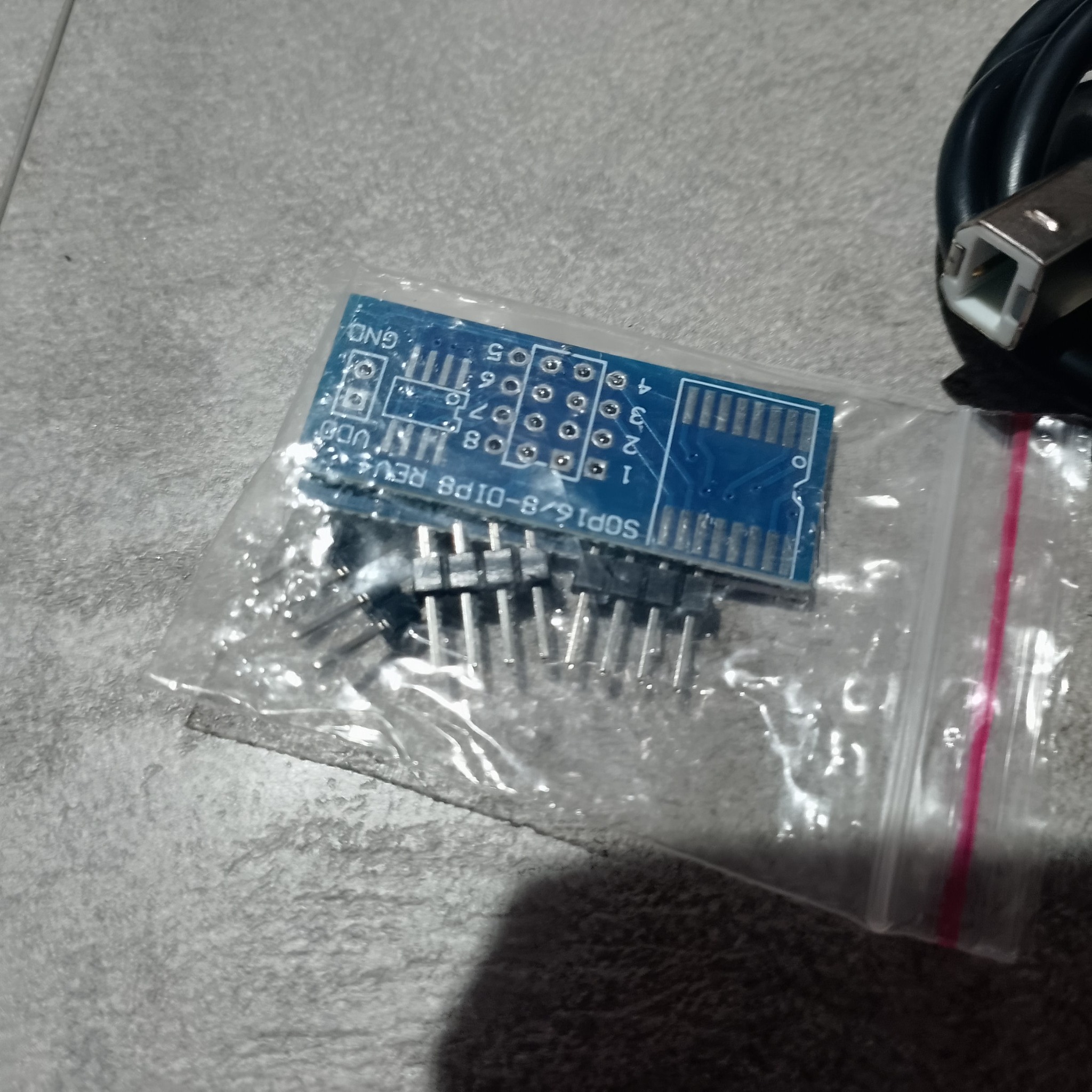

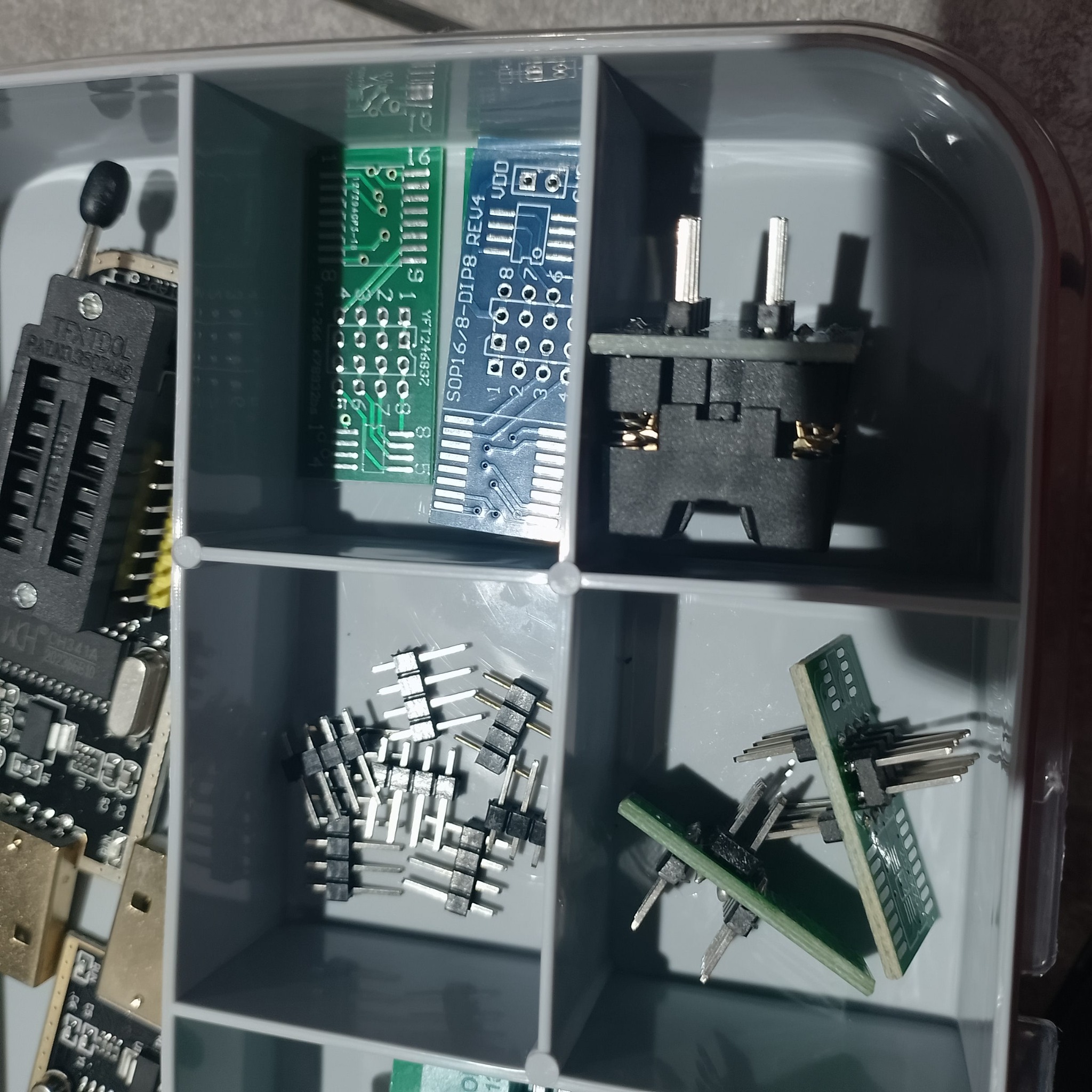

Переходник SOP8-DIP8 и мелкие контакты
В комплекте есть переходник SOP8-DIP8. Он нужен для микросхем в корпусе SOIC8/SOP8, когда чип выпаян и его надо установить в ZIF-панель через адаптер. Такой способ надёжнее клипсы, потому что контакт стабильнее, а соседние цепи платы не мешают чтению.
Клипса удобна для быстрой проверки без выпаивания, но с ней чаще возникают ошибки: плохой прижим, неверная ориентация, питание платы через программатор и влияние обвязки вокруг микросхемы. Поэтому для серьёзной записи безопаснее выпаять чип, прочитать его несколько раз и сравнить дампы.
Где пригодится EZP2023+ программатор
Главная область применения — SPI Flash и EEPROM. В обычной мастерской это чаще всего BIOS ноутбуков и материнских плат. Ещё программатор может пригодиться при работе с роутерами, ТВ-приставками, видеорегистраторами, мониторами и другой техникой, где конфигурация или прошивка лежит в отдельной микросхеме памяти.
Перед покупкой важно понимать ограничение. Программатор не чинит питание, не восстанавливает повреждённые дорожки и не заменяет диагностику мультиметром. Он помогает только тогда, когда проблема действительно связана с содержимым памяти или нужно прочитать микросхему для анализа.
Для похожих задач с более массовым недорогим инструментом пригодится разбор CH341A. А если работа идёт с накопителями и данными, полезно держать рядом отдельную проверку носителя: например, тест фальшивой microSD показывает, почему бэкап нельзя хранить в одном сомнительном месте.
Что проверить перед первой прошивкой
Сначала нужно определить точную маркировку микросхемы. Не стоит выбирать похожую модель наугад: у SPI Flash бывают разные объёмы, напряжения питания и команды. Поэтому перед записью лучше открыть даташит по маркировке на корпусе. Для популярных W25Q это можно сверять на странице производителя Winbond Serial NOR Flash.
Затем стоит сделать три чтения подряд и сравнить файлы. Если дампы отличаются, запись начинать рано. Причина может быть в клипсе, кабеле, плохом контакте, неправильном выборе микросхемы или питании платы через программатор.
Ещё один простой шаг — сохранить исходный файл в двух местах. Даже если прошивка из интернета подходит по модели устройства, родной дамп часто содержит серийные данные, MAC-адрес, ключи, настройки региона или калибровки.
Частые ошибки при работе с BIOS и SPI Flash
| Ошибка | Что может случиться | Как сделать спокойнее |
|---|---|---|
| Поставить микросхему не той стороной | Чип не читается или получает неправильное питание | Найти ключ, точку первого вывода и сверить с адаптером |
| Записать файл без бэкапа | Родные данные будут потеряны | Сначала сохранить дамп и проверить его повторным чтением |
| Работать клипсой без контроля контакта | Дамп читается с ошибками | Считать файл несколько раз и сравнить хеш |
| Не проверить напряжение микросхемы | Есть риск повредить память 1.8 В | Смотреть маркировку и использовать подходящий адаптер |
Мини-чек-лист перед записью
- Считать маркировку микросхемы с корпуса.
- Проверить напряжение питания по даташиту.
- Сделать несколько чтений подряд.
- Сравнить дампы между собой.
- Сохранить родной файл отдельно.
- Только после этого стирать и записывать новую прошивку.
FAQ
EZP2023+ подходит для BIOS ноутбуков?
Да, если микросхема поддерживается программой и правильно подключена. Перед записью нужно сохранить родной дамп.
Можно ли прошивать без выпаивания?
Иногда можно через SOIC8-клипсу. Но контакт бывает нестабильным, а обвязка платы может мешать чтению. Выпаянная микросхема обычно проверяется надёжнее.
Почему программатор читает разные файлы каждый раз?
Чаще всего виноват плохой контакт, неверная ориентация клипсы, слабый USB-кабель или неправильный выбор микросхемы в программе.
Нужен ли переходник 1.8 В?
Да, если конкретная микросхема рассчитана на 1.8 В. Подавать стандартные 3.3 В на такую память нельзя.
Итоги
EZP2023+ программатор выглядит простым, но в ремонте он закрывает важную задачу: чтение и запись SPI Flash/EEPROM. Для ноутбуков, плат, роутеров и другой техники это полезный инструмент, если работать аккуратно и не пропускать бэкап.
Главный вывод простой: сначала чтение, сравнение и сохранение родного дампа, потом запись. Такой порядок экономит время и защищает от ситуации, когда устройство уже разобрано, микросхема выпаяна, а исходной прошивки больше нет.
