Nintendo Game & Watch Zelda — разбор, дамп прошивки и возврат к оригиналу
Game & Watch Zelda выглядит как маленькая коллекционная игрушка, но внутри это полноценное современное устройство Nintendo: цветной экран, аккумулятор, плата на микроконтроллере STM32, USB-C зарядка и заводская прошивка с несколькими классическими играми. Внешне всё просто — зелёный корпус, кнопки, экран и коробка в стиле старых карманных игр. Однако при вскрытии быстро становится понятно, что неаккуратная пайка, случайное замыкание или потерянный дамп могут превратить редкий коллекционный гаджет в красивую, но бесполезную витрину.
Здесь важен именно практический подход: сначала осмотр коробки и комплекта, затем проверка включения, зарядки и кнопок, после этого аккуратное вскрытие, резервная копия заводского состояния и возврат к оригинальной прошивке. Без распространения чужих дампов, без сомнительных файлов и без инструкции по обходу защиты. Смысл такой работы — сохранить своё устройство, понять устройство платы и не потерять возможность вернуться к заводскому виду.
Содержание
- Зачем разбирать Game & Watch Zelda
- Почему эта версия стала коллекционной
- Комплект, коробка и первое включение
- Корпус, экран, USB-C и подсветка Triforce
- Что внутри: плата, аккумулятор и динамик
- Дамп прошивки и возврат к оригиналу
- Риски пайки, шлейфов и сервисных площадок
- Где сверить данные перед разборкой
- FAQ
- Итоги
Зачем разбирать Game & Watch Zelda
Game & Watch: The Legend of Zelda вышла как юбилейная ретро-консоль и одновременно как маленький предмет для полки. Внутри уже есть The Legend of Zelda, Zelda II: The Adventure of Link, Link’s Awakening, версия Vermin с Линком, часы и таймер. Nintendo отдельно подчёркивает именно двойную природу устройства: это не только набор игр, но и интерактивные часы в духе старых Game & Watch.
Из-за этого у устройства две аудитории. Одни покупают его ради коллекции и стараются вообще не вскрывать корпус. Другие смотрят на него как на интересную платформу для изучения современной миниатюрной электроники. Второй путь требует спокойствия: здесь нет удобного слота microSD, нет обычного режима прошивки через USB и нет лишнего пространства внутри корпуса. Поэтому любая работа начинается не с пайки, а с понимания, зачем вообще лезть внутрь.
В этом экземпляре задача была осторожной: разобрать, оценить аппаратную часть, выполнить резервное копирование заводского состояния и убедиться, что устройство можно вернуть к оригинальной прошивке. Такой сценарий разумнее агрессивного моддинга. Если цель — просто играть в старые игры, проще взять отдельную ретро-консоль. Если цель — сохранить коллекционный Game & Watch и разобраться, как он устроен, резервный дамп становится главным этапом.
Важно. Дамп заводской прошивки нужен только для собственного устройства и восстановления своего экземпляра. Распространять такие файлы нельзя. Команды, чужие образы и обходные схемы здесь не приводятся: главный упор сделан на безопасный разбор, диагностику и аккуратный возврат к исходному состоянию.
Почему эта версия стала коллекционной
Game & Watch Zelda интересна не только списком встроенных игр. Nintendo взяла старую карманную идею с часами, кнопками и маленьким экраном, но собрала её уже на современной элементной базе. Поэтому устройство смотрится как сувенир из прошлого, а внутри оказывается нормальная плата с аккумулятором, USB-C и отдельной памятью.
Коллекционная мысль. Не каждую ретро-вещь нужно превращать в универсальную консоль. Иногда ценнее сохранить коробку, заводскую прошивку, аккуратный корпус и возможность спокойно включить устройство через много лет.

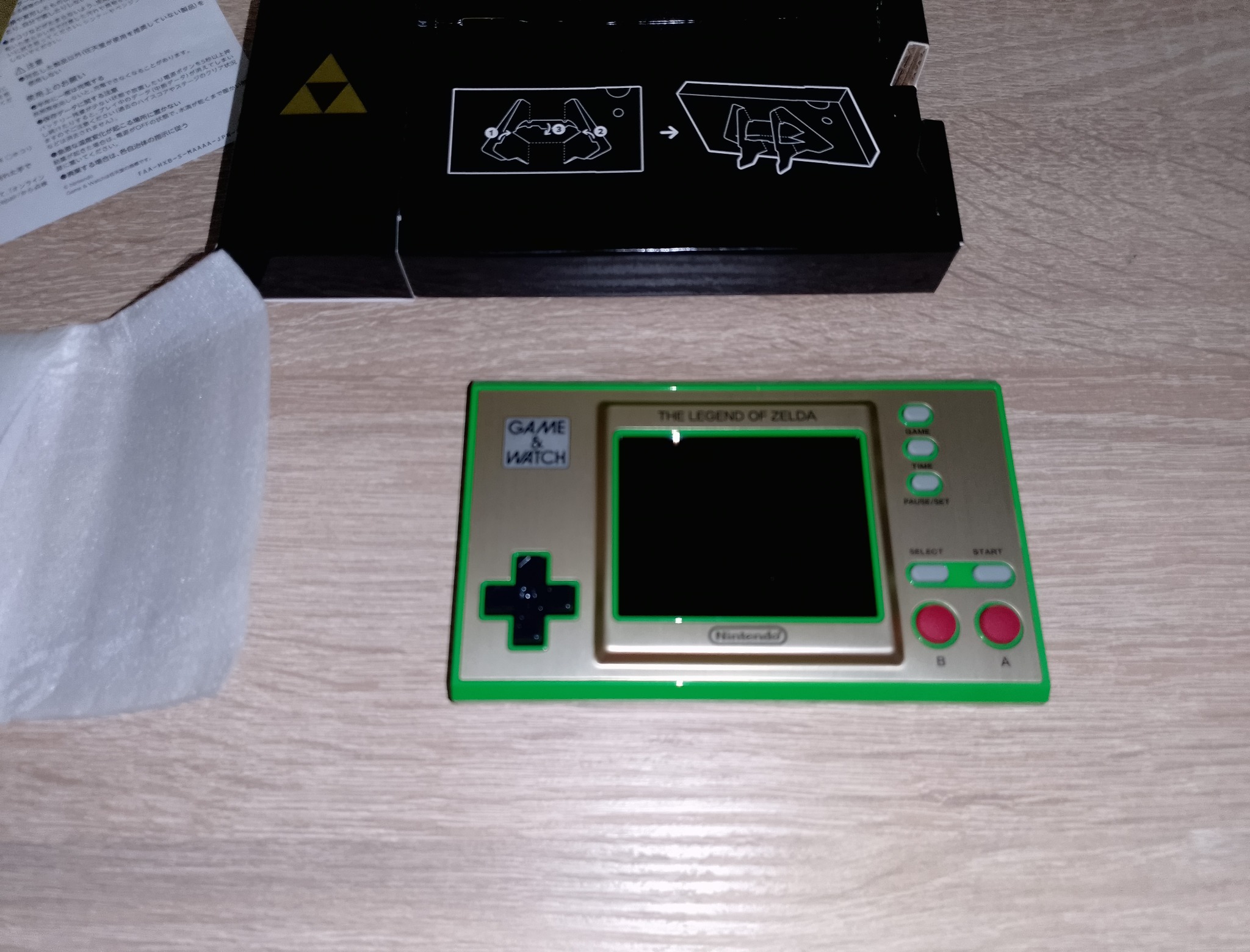

Комплект, коробка и первое включение

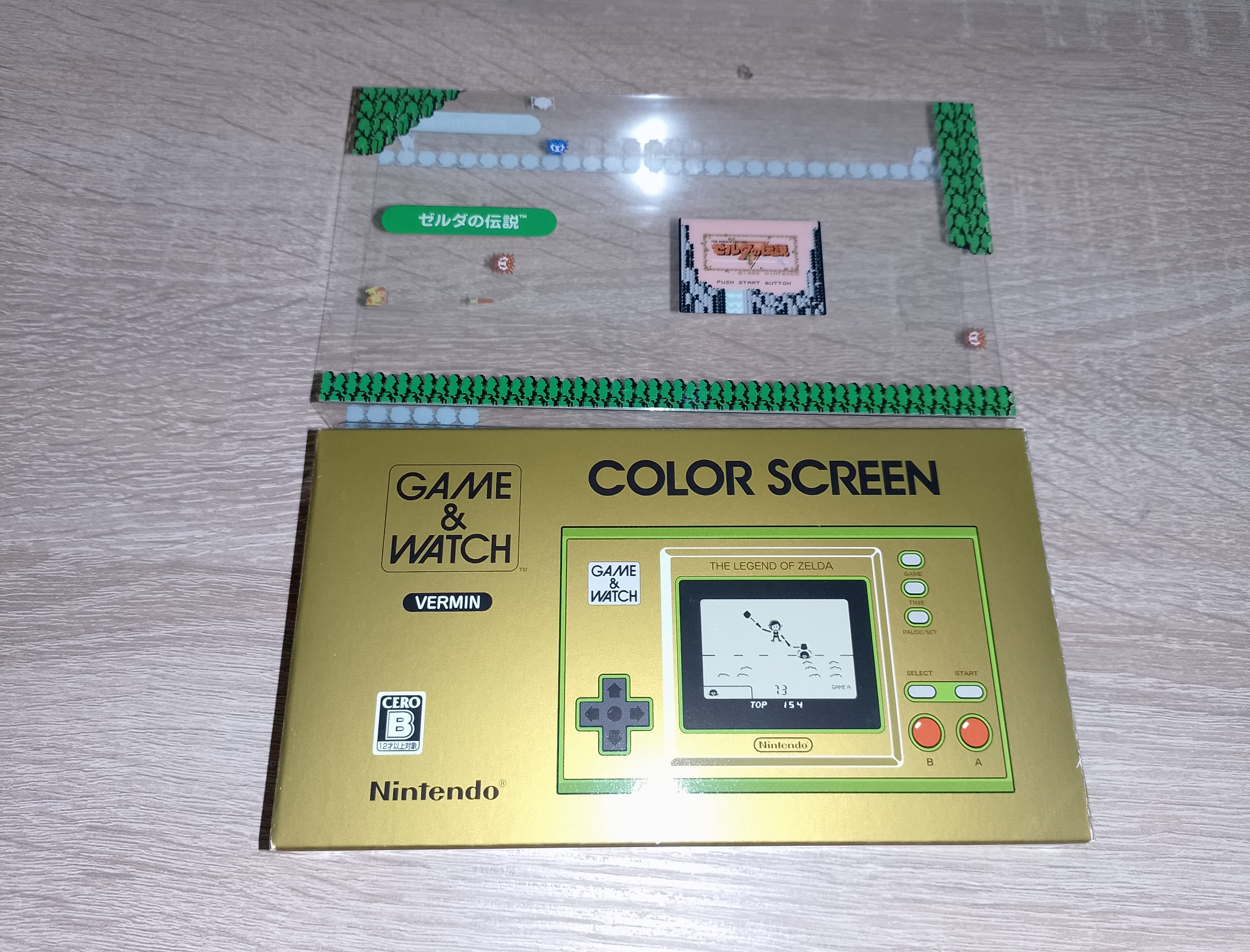

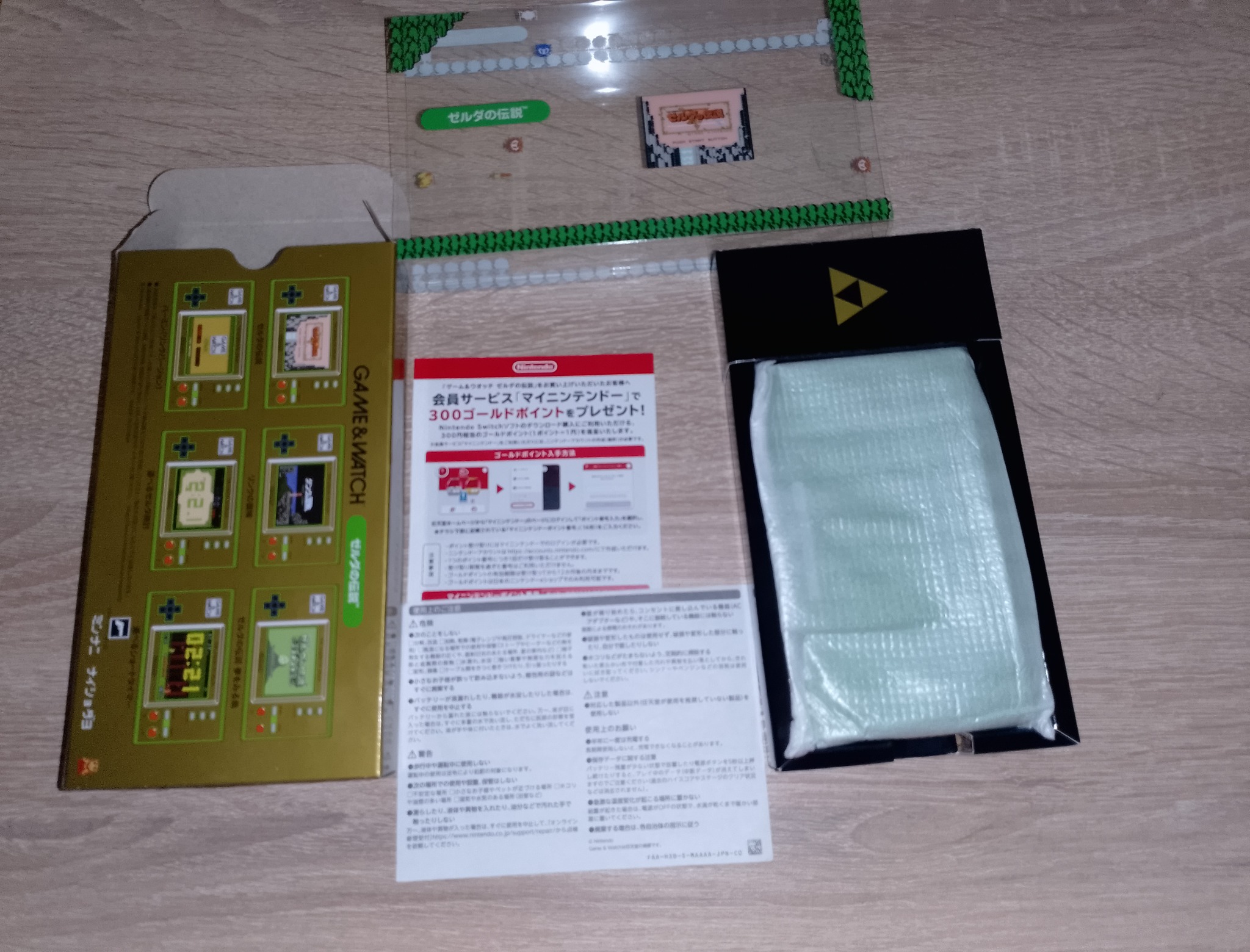

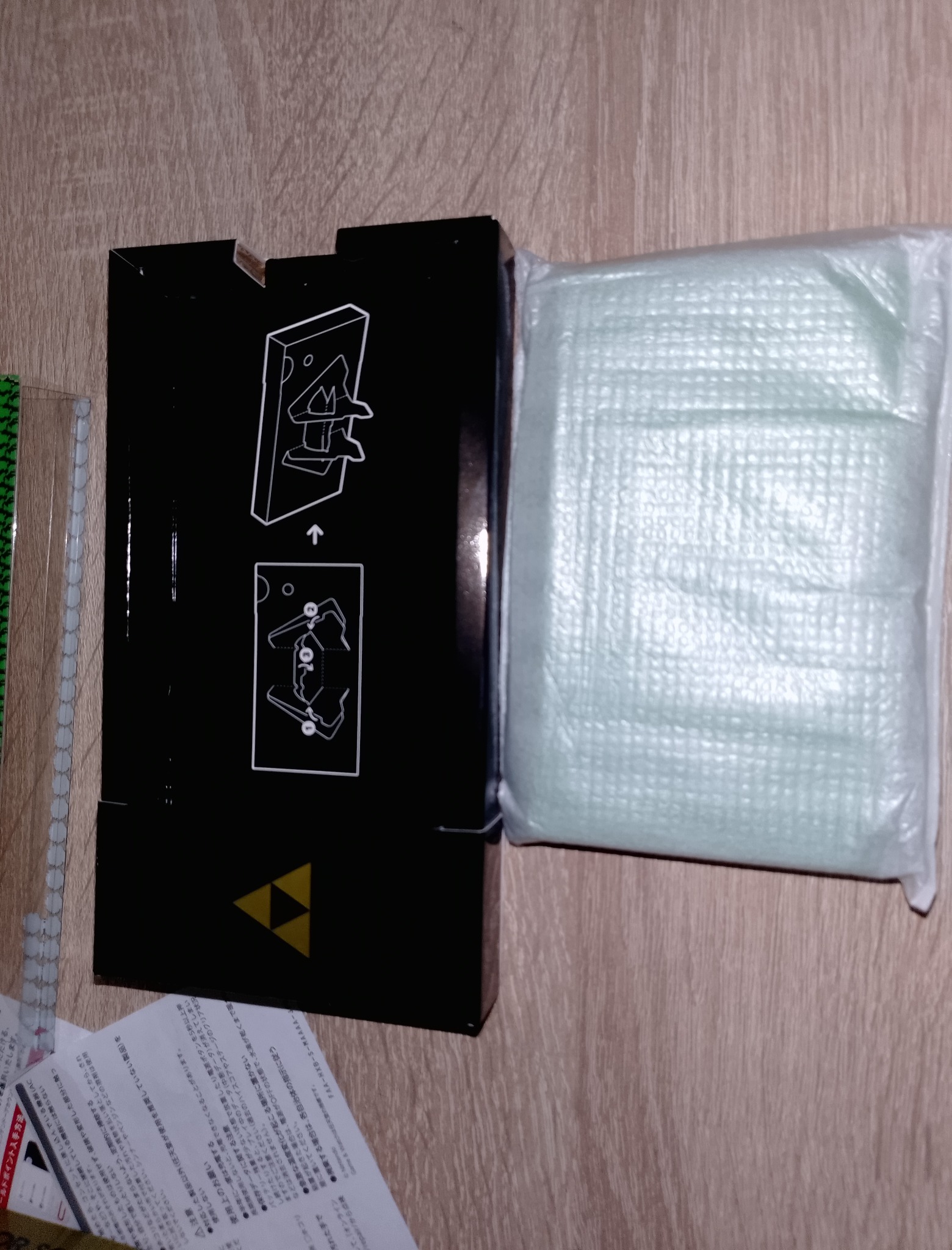

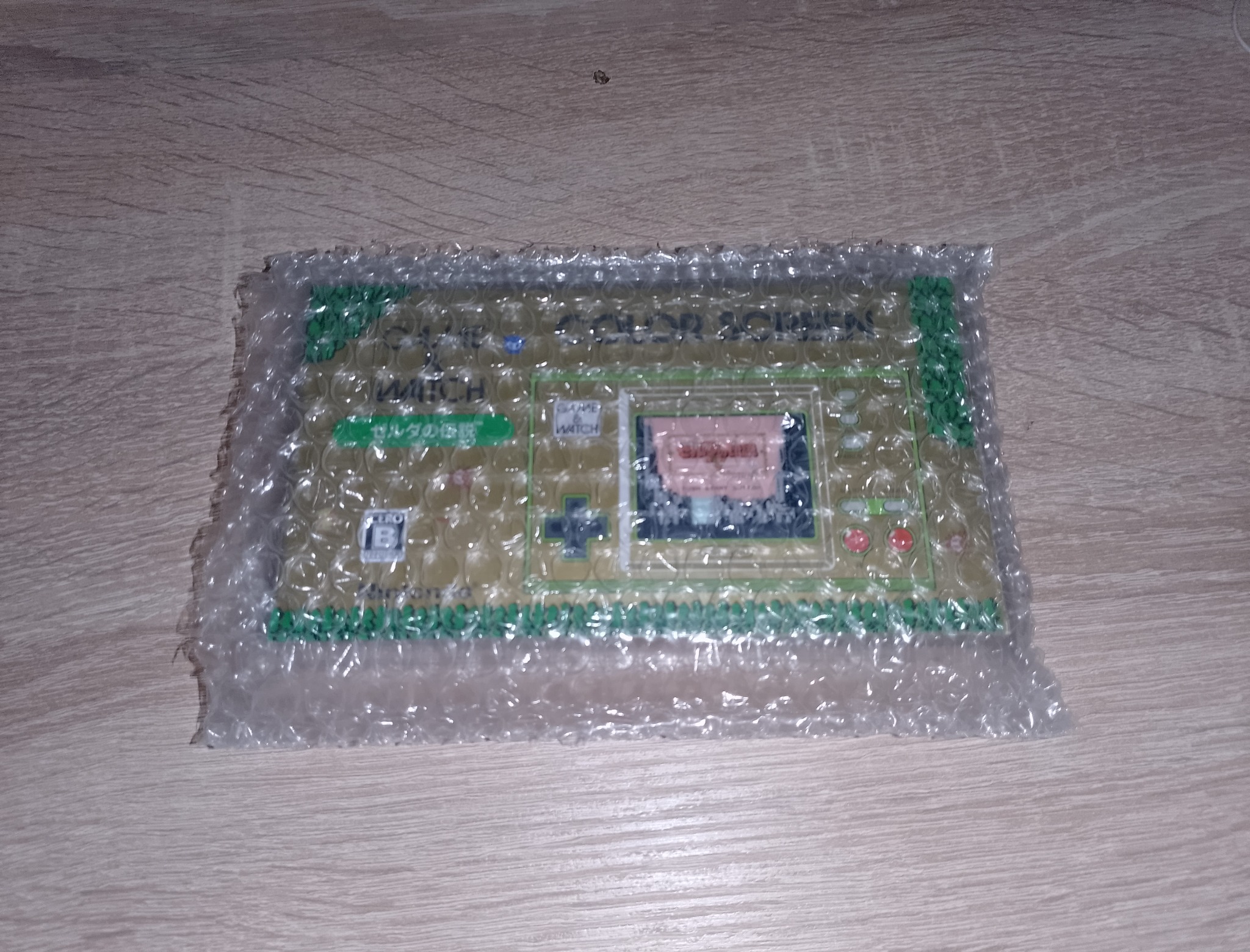

Коробка у Game & Watch Zelda сделана не как обычная упаковка дешёвой портативки. Наружный прозрачный слой и внутренняя зелёная часть создают ощущение витрины. Поэтому при распаковке лучше не рвать скотч, не сгибать клапаны и не выбрасывать вкладыши. Для коллекционной вещи состояние коробки часто почти так же важно, как состояние самого устройства.

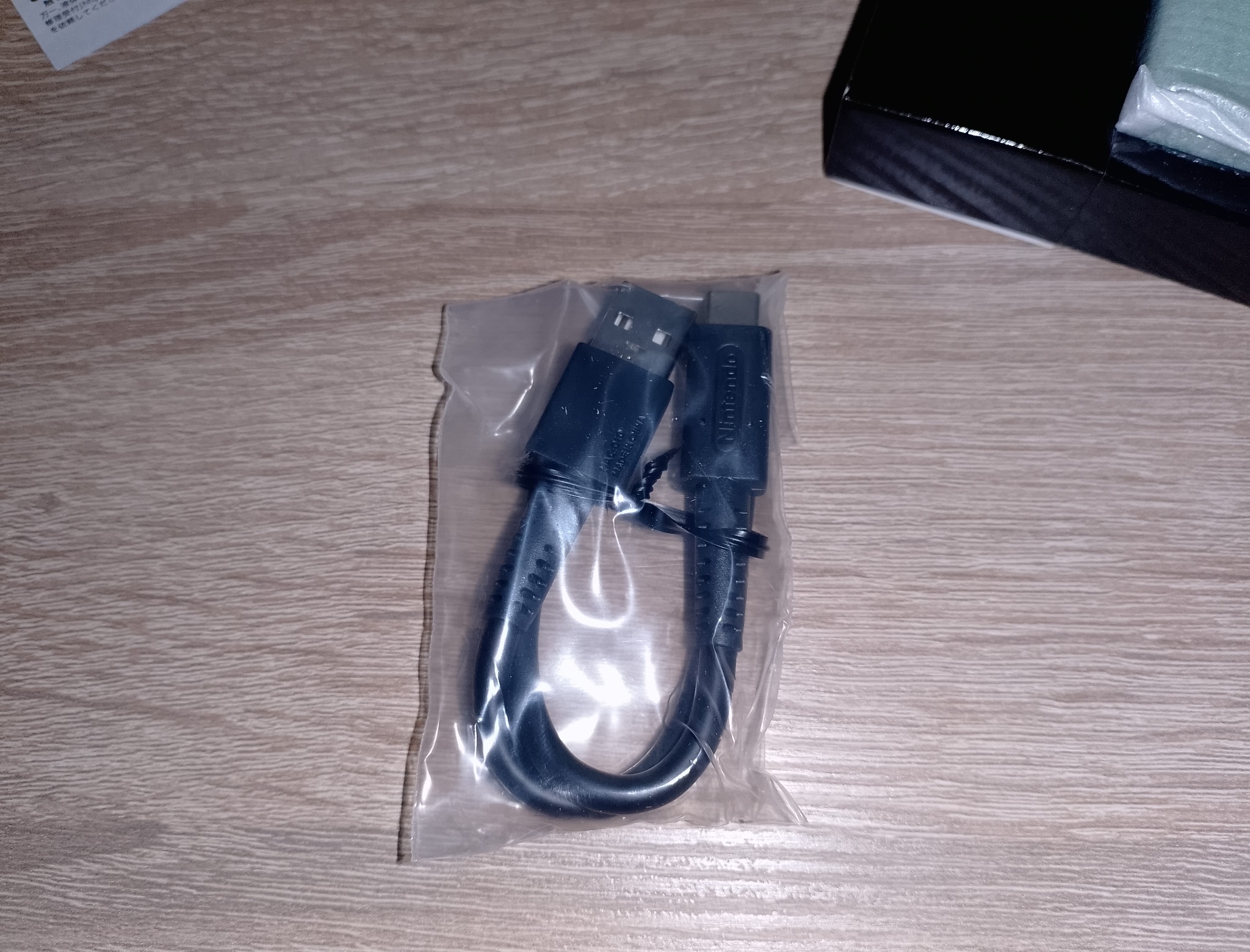

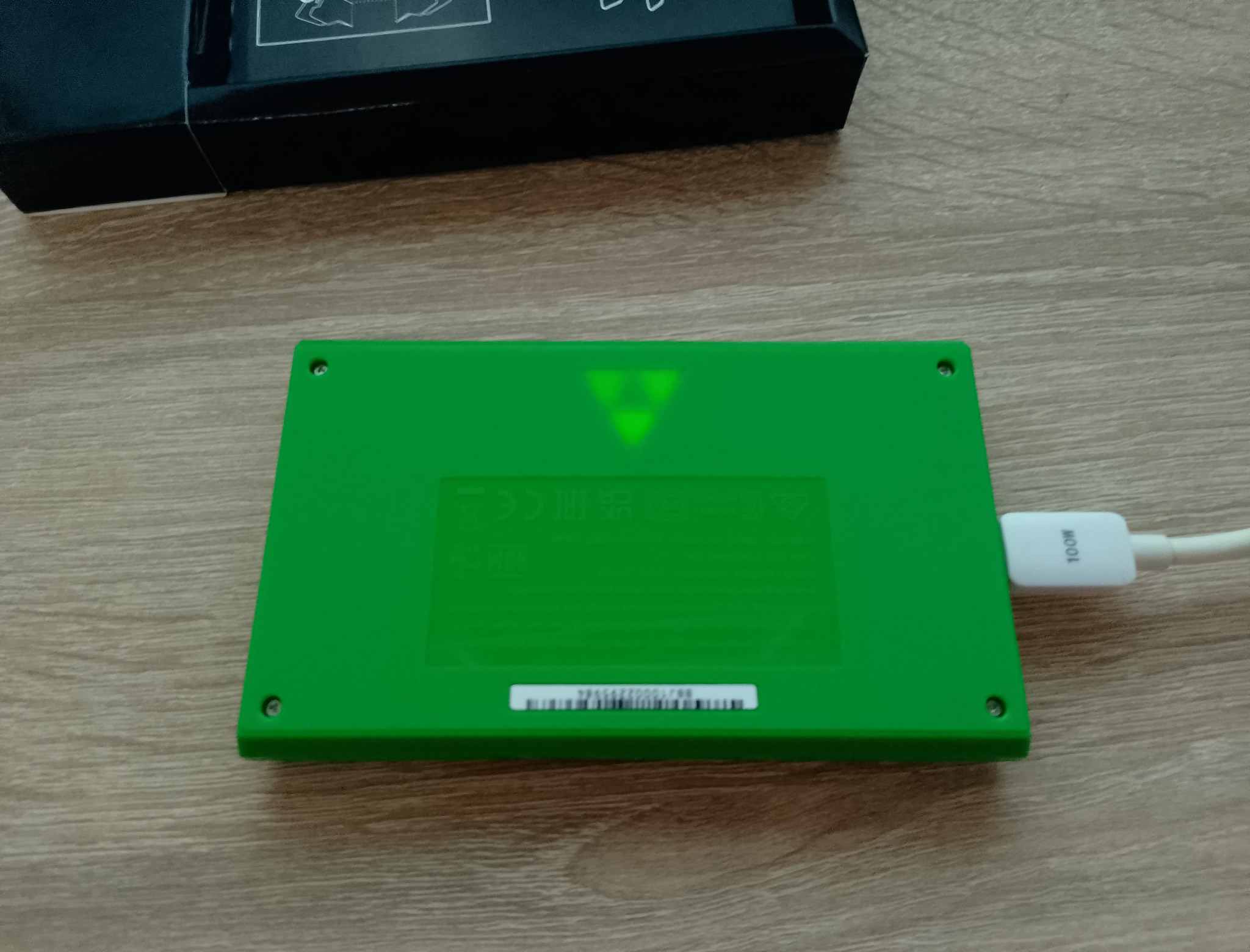

В комплекте нет сетевого блока питания, зато есть USB-C кабель. Это нормальная схема для современных маленьких устройств: адаптер покупатель использует свой. С зарядкой проще не торопиться. Если консоль долго лежала без дела, сначала стоит подключить её к обычному 5-вольтовому источнику, подождать и только потом проверять запуск. Слабый кабель, грязный разъём или сомнительный блок питания легко создают ложное впечатление неисправности. Если зарядка ведёт себя странно, сначала стоит исключить простой источник проблемы: кабель, блок питания и переходники. В этом помогает разбор USB-C кабелей и быстрой зарядки.
| Что проверить | Зачем это нужно |
|---|---|
| Коробка и вкладыши | Коллекционная ценность сильно зависит от состояния упаковки. |
| USB-C кабель | Плохой кабель может мешать зарядке и запутать диагностику. |
| Экран и защитная плёнка | Царапины и следы давления лучше заметить до вскрытия. |
| Кнопки | До разборки нужно понять, все ли кнопки нажимаются одинаково. |
| Заряд | После долгого хранения аккумулятор может быть сильно разряжен. |
Корпус, экран, USB-C и подсветка Triforce

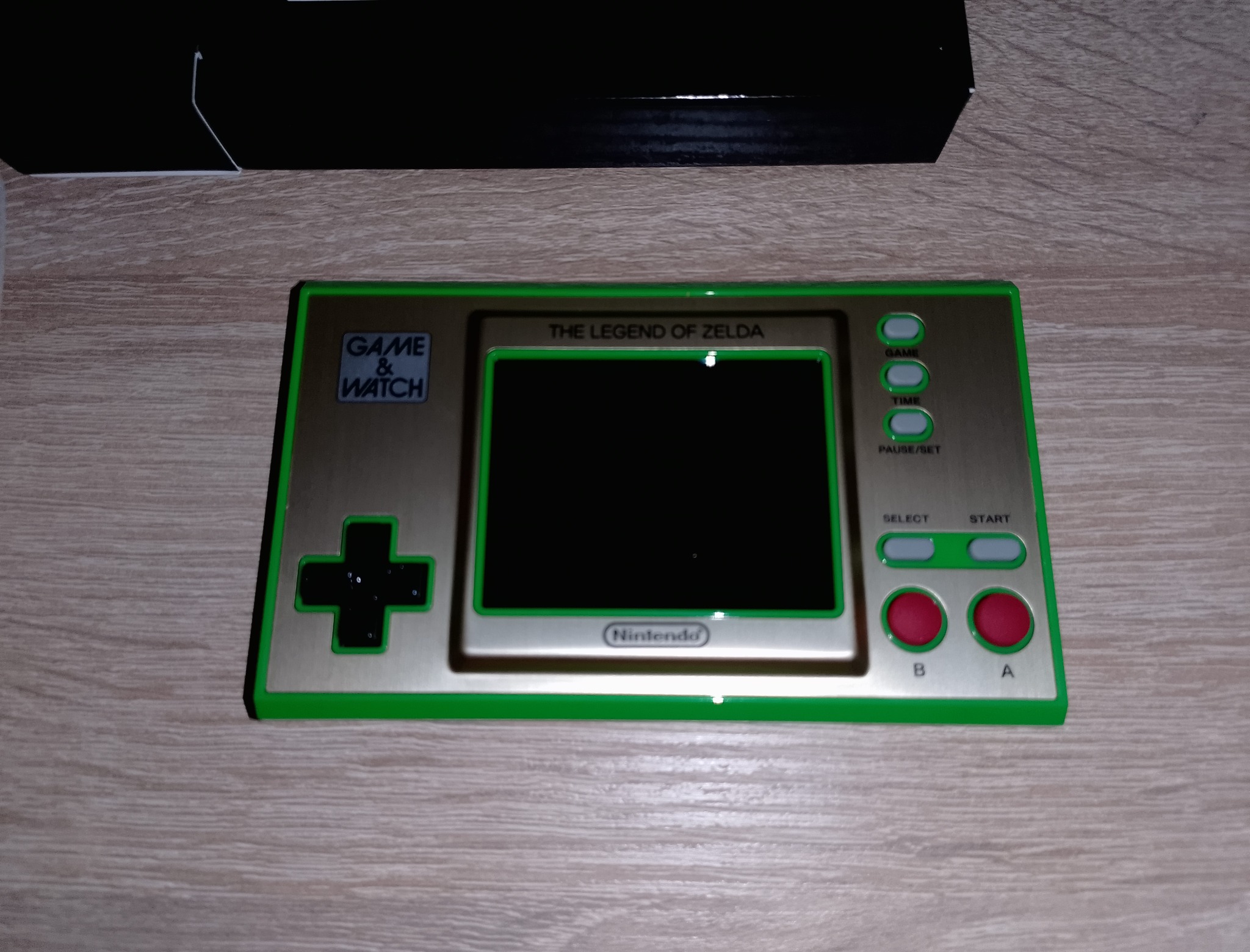

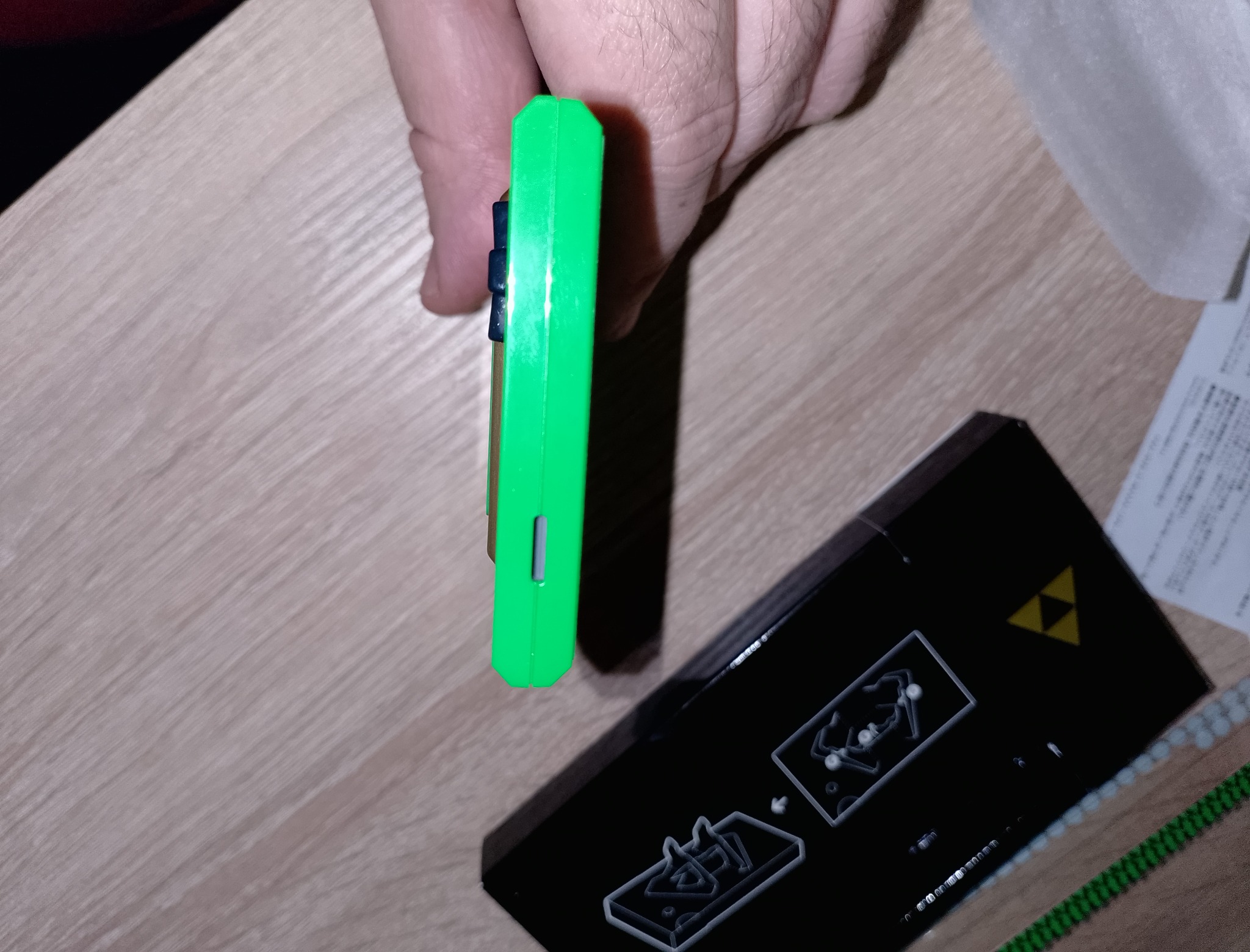

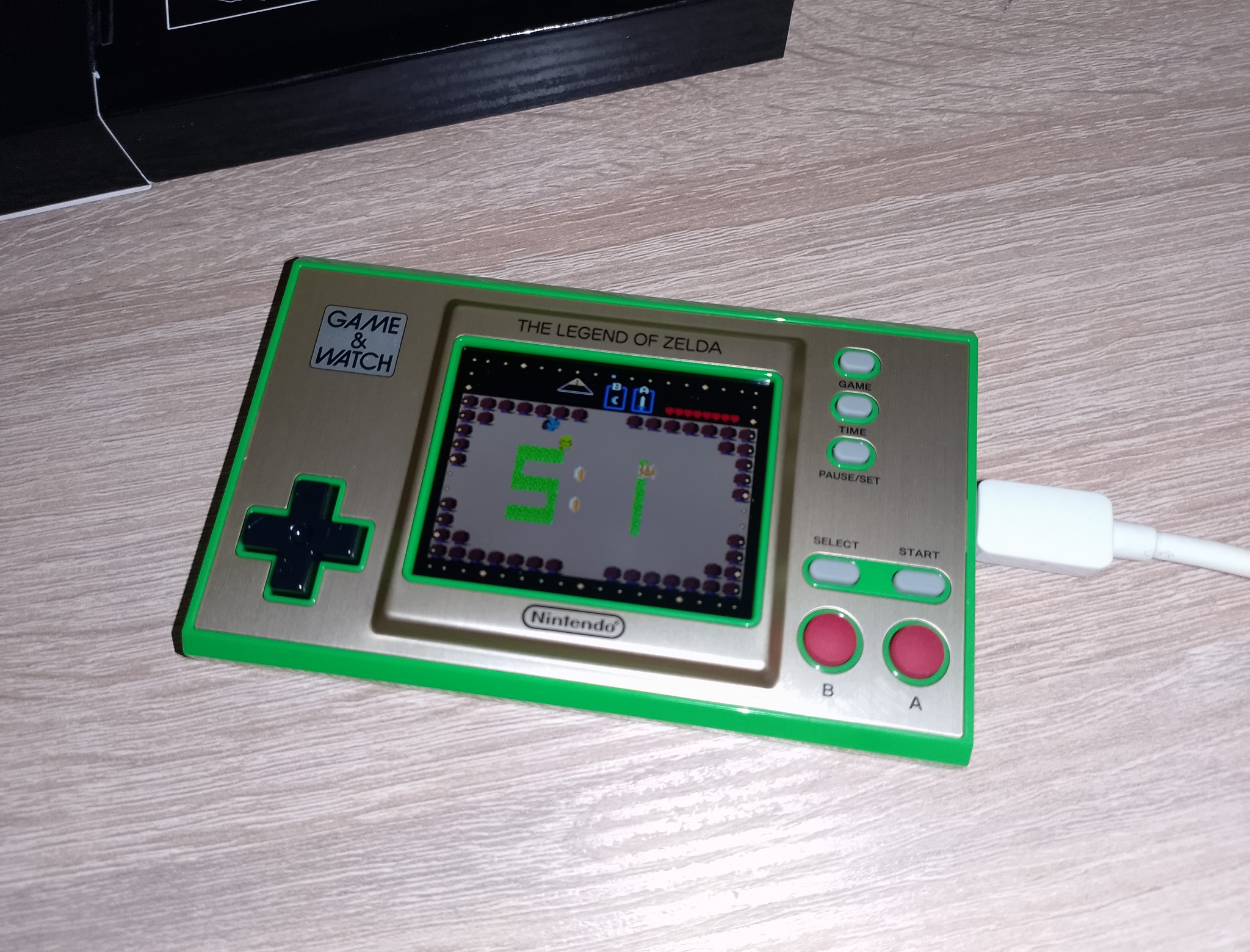

Снаружи Game & Watch Zelda смотрится проще, чем устроена внутри. Плоский корпус, D-pad, две игровые кнопки, кнопки Game, Time и Pause/Set, цветной экран и зелёная задняя крышка. В руке устройство лёгкое, тонкое и больше похоже на памятный сувенир, чем на консоль для ежедневного ношения в кармане с ключами.

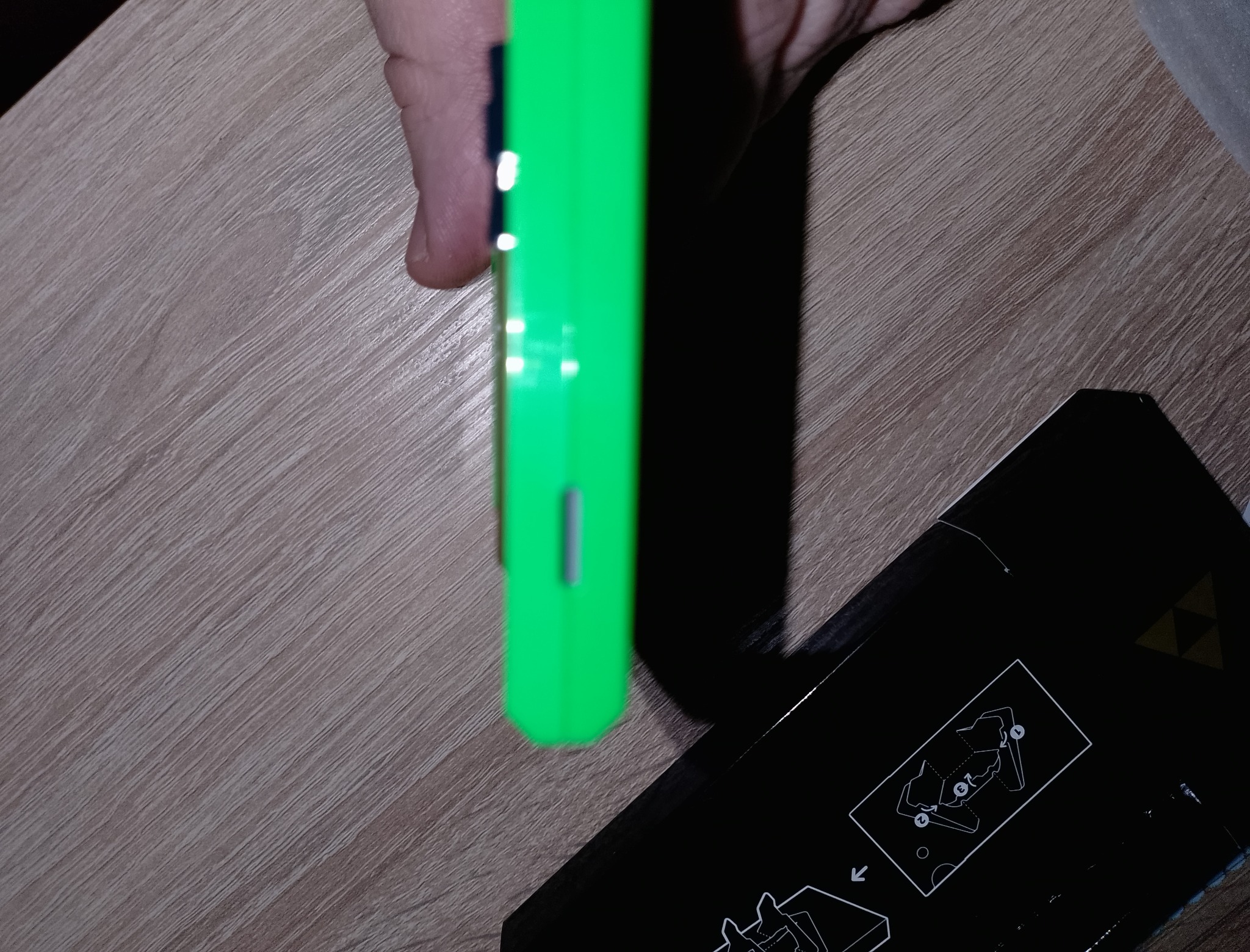

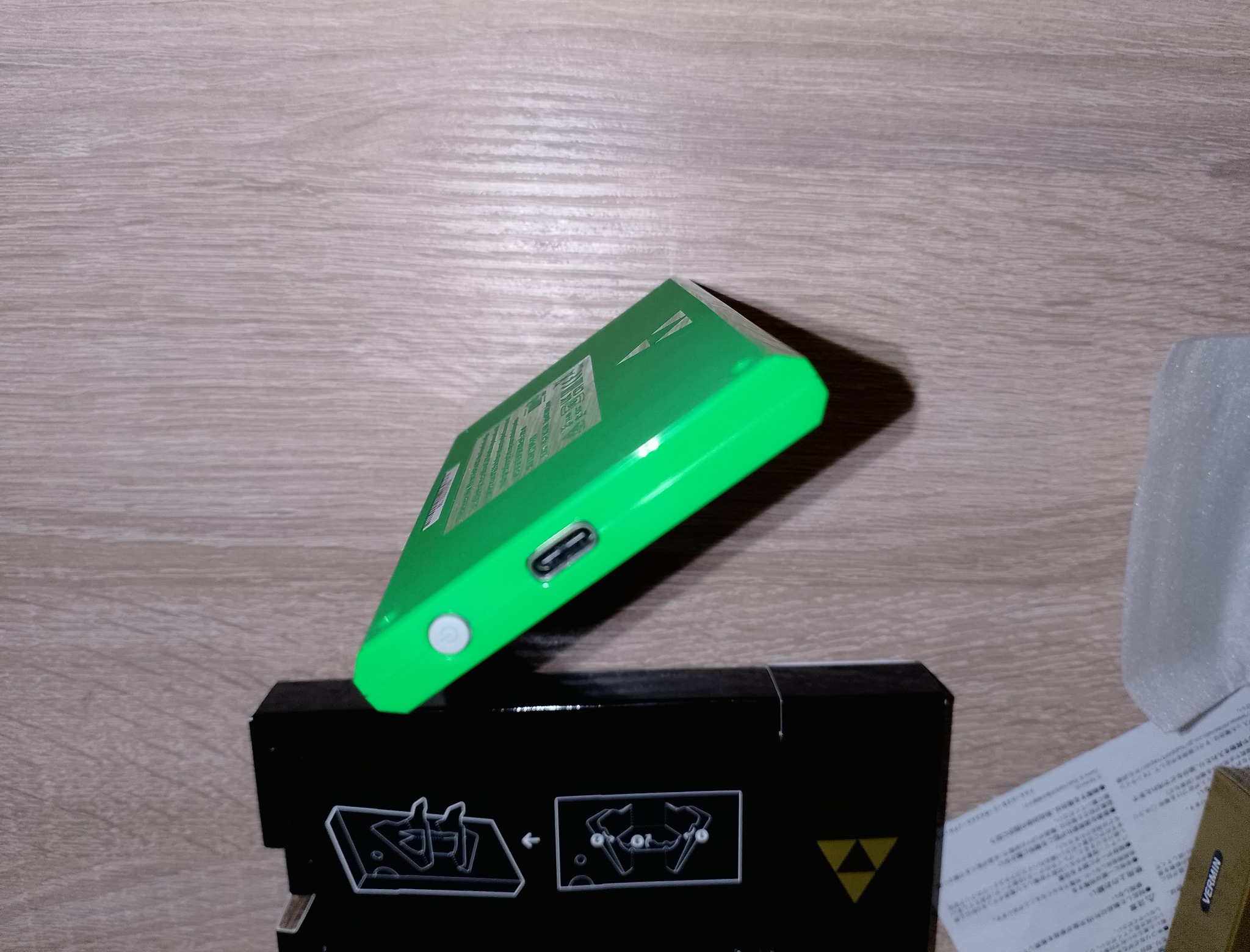

USB-C на боковой грани нужен для зарядки. Не стоит ждать от него обычного режима передачи данных, как у смартфона или портативной консоли с накопителем. Поэтому попытки подключить устройство к ПК и увидеть накопитель ни к чему не приведут. Для доступа к памяти используют сервисные точки на плате, а это уже совсем другой уровень риска.

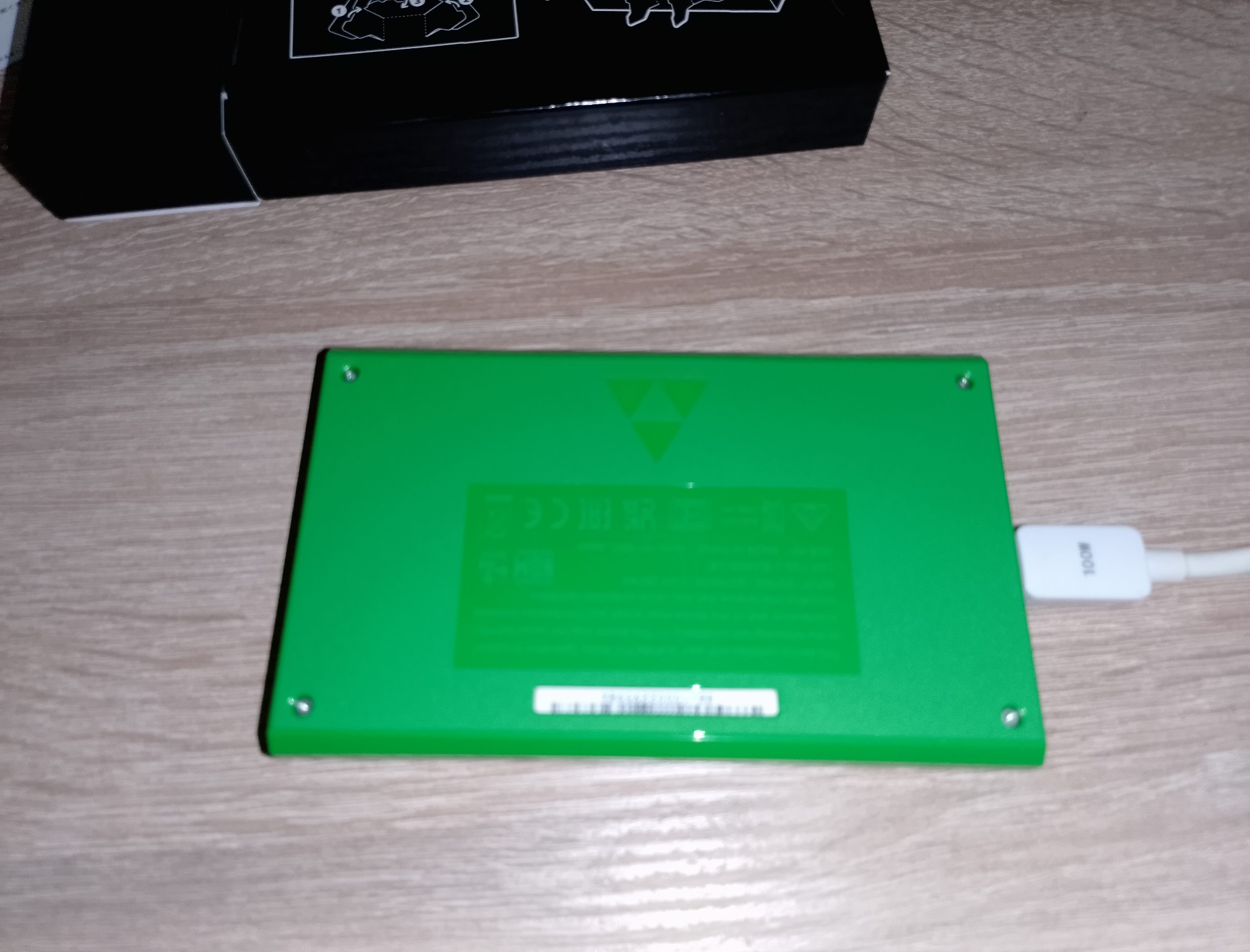

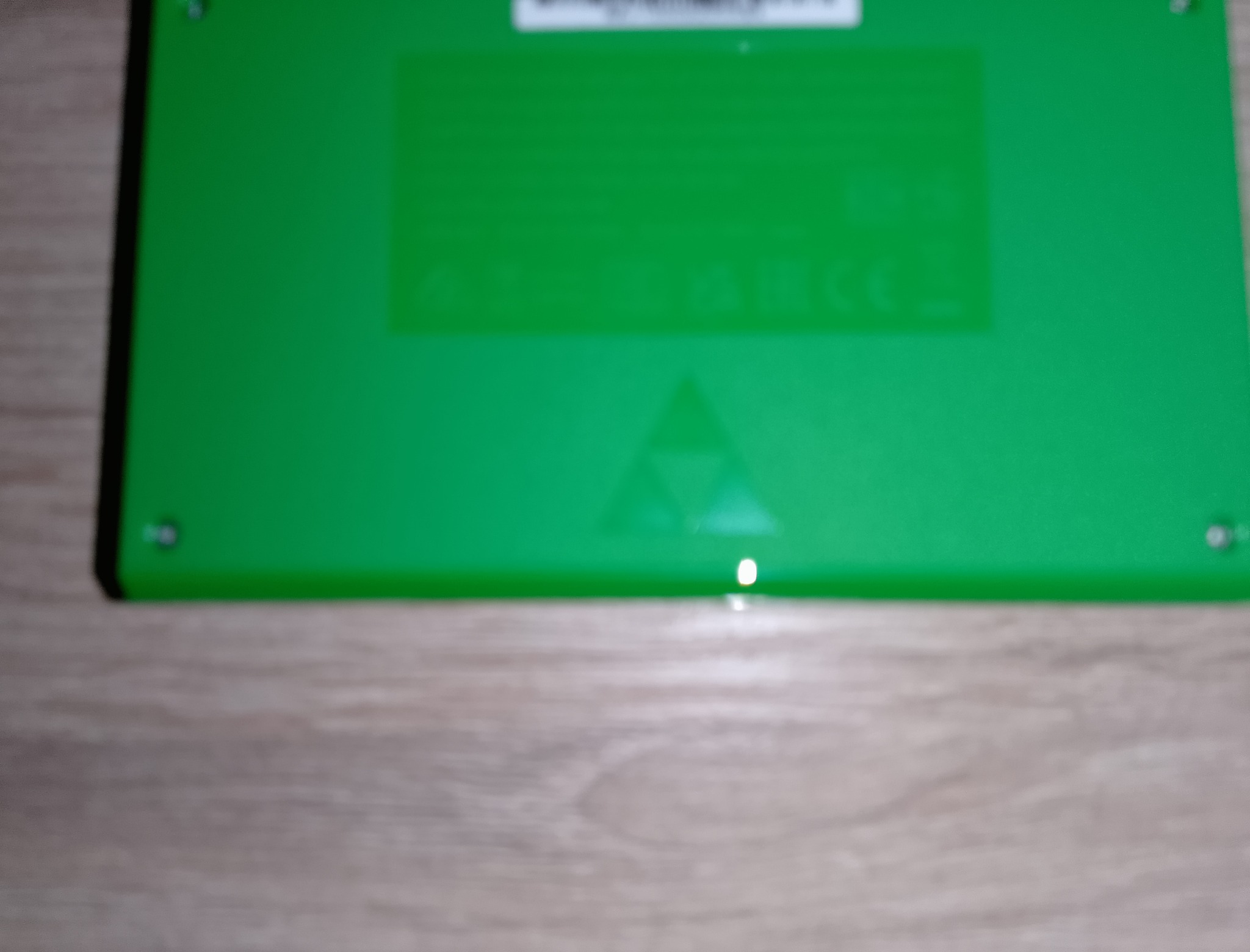

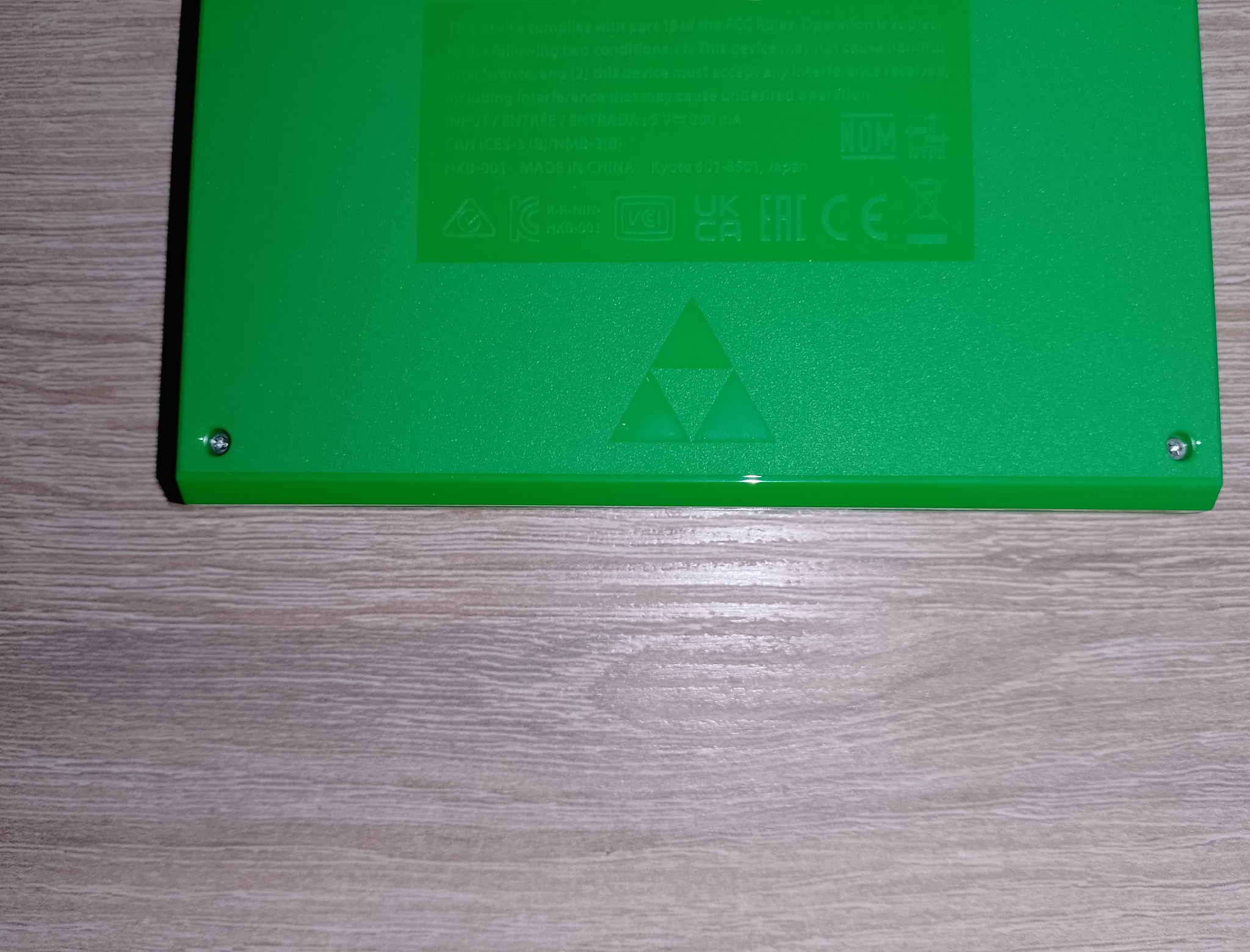

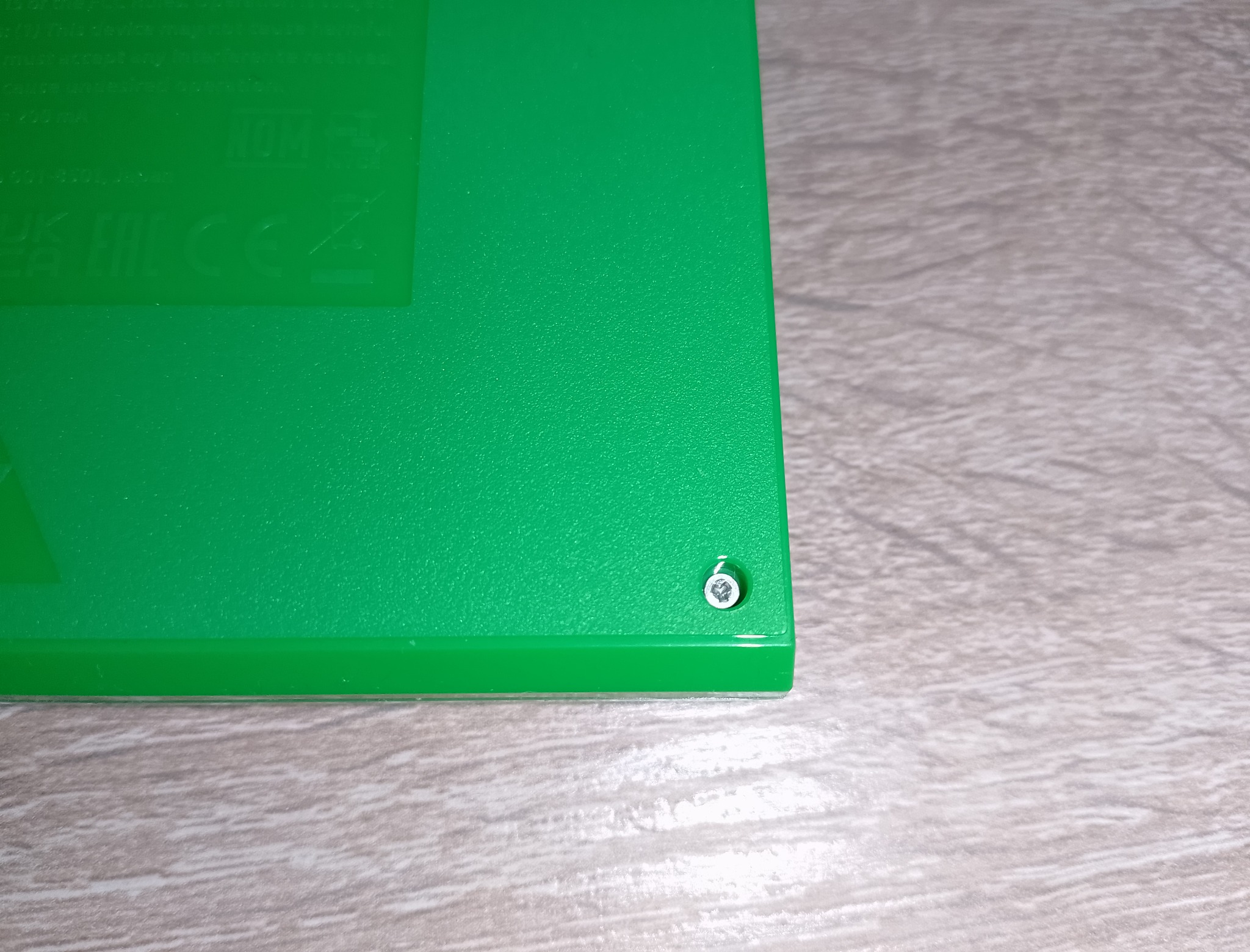

Отдельная приятная деталь — светящийся Triforce сзади. На полке это выглядит лучше, чем ожидаешь от маленькой ретро-вещи. Но именно задняя крышка скрывает маленькие винты, шлейфы, аккумулятор и тонкие контактные зоны. Поэтому вскрытие здесь не похоже на замену батареек в старой игрушке.
Что внутри: плата, аккумулятор и динамик

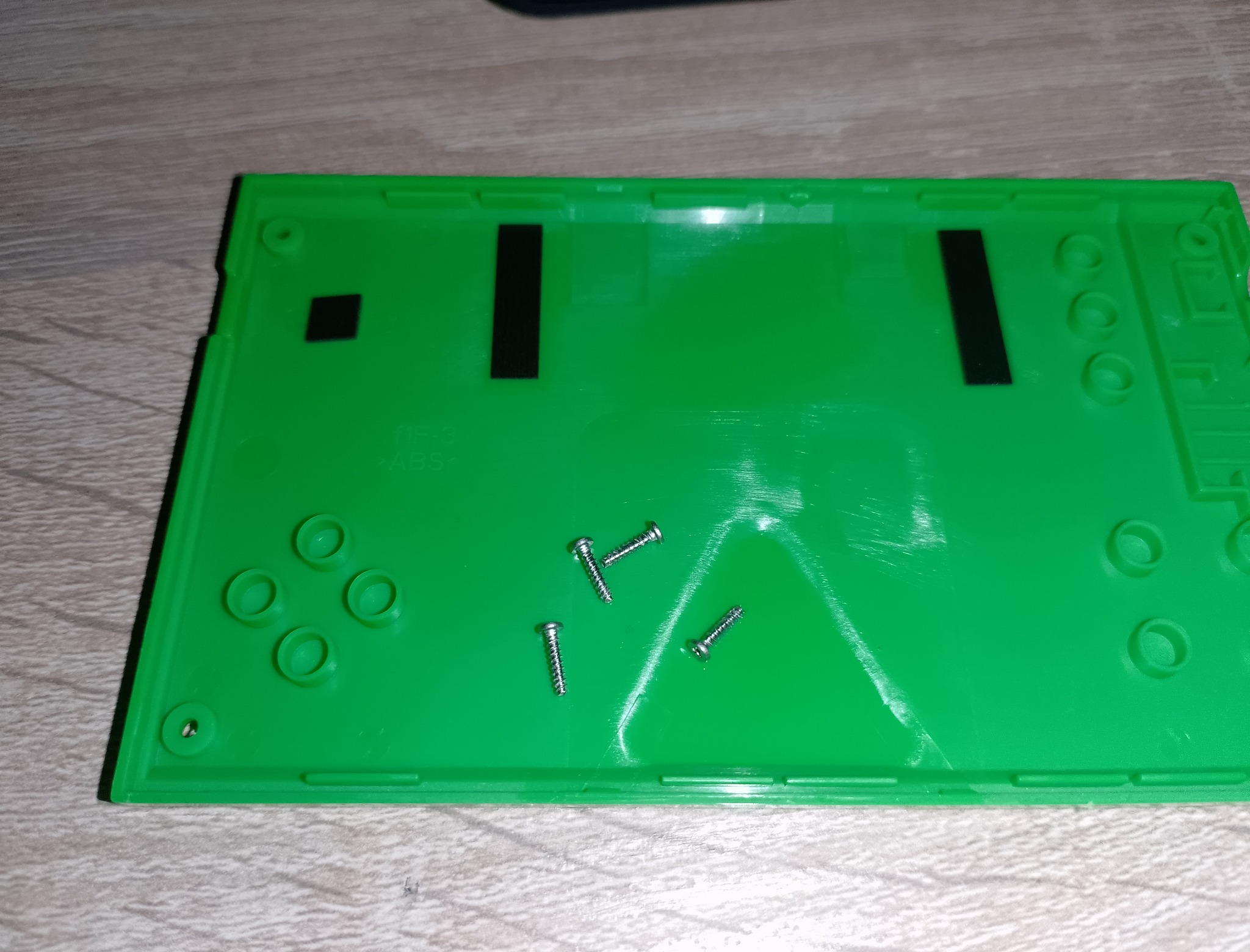

Перед вскрытием лучше подготовить место: мягкий коврик, маленькую ёмкость для винтов, пластиковую лопатку, нормальный свет и тонкую отвёртку. Корпус компактный, поэтому силовой подход здесь вреден. Если крышка не идёт, значит где-то ещё держит винт, защёлка или натяжение пластика. Ломать угол ради скорости нельзя.

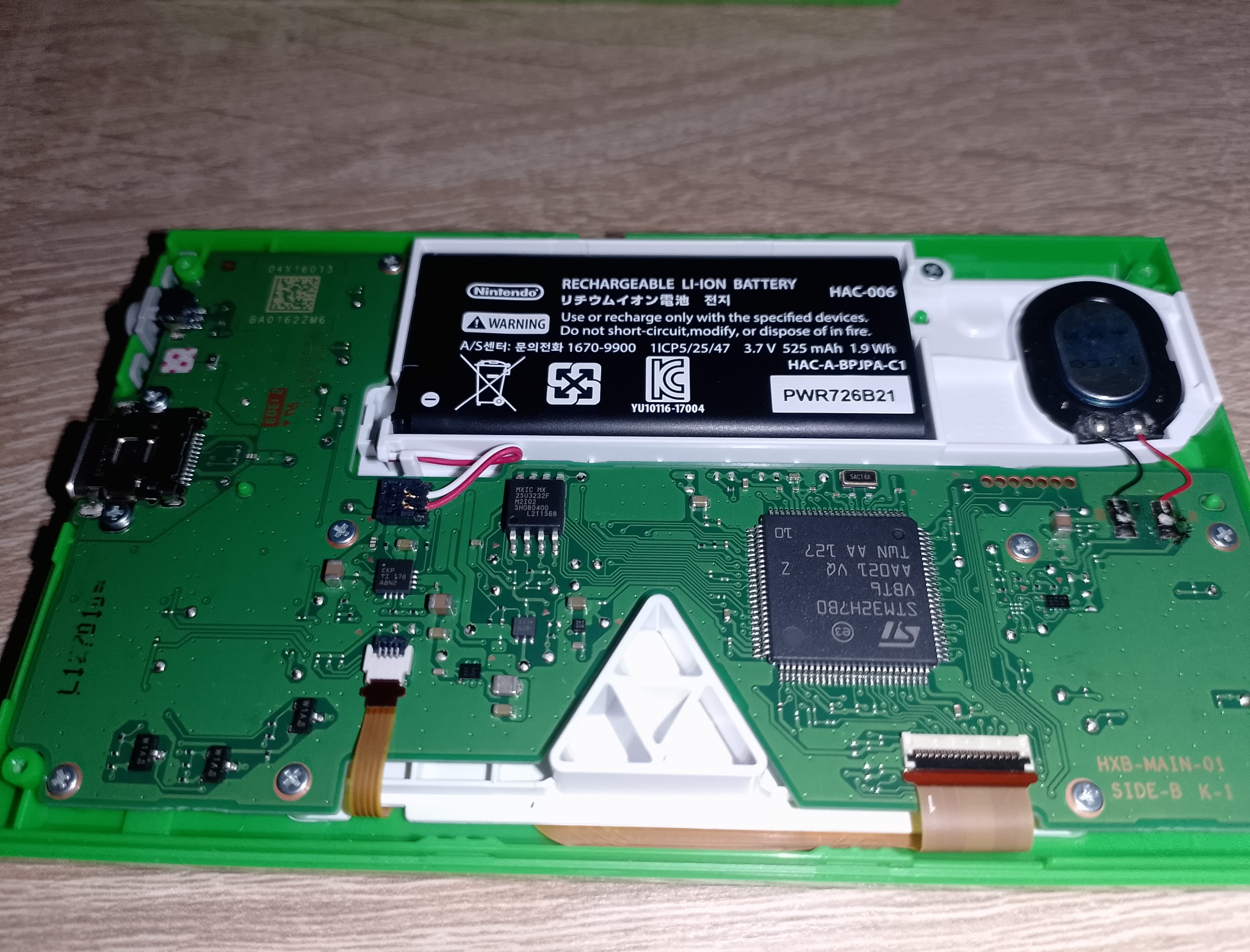

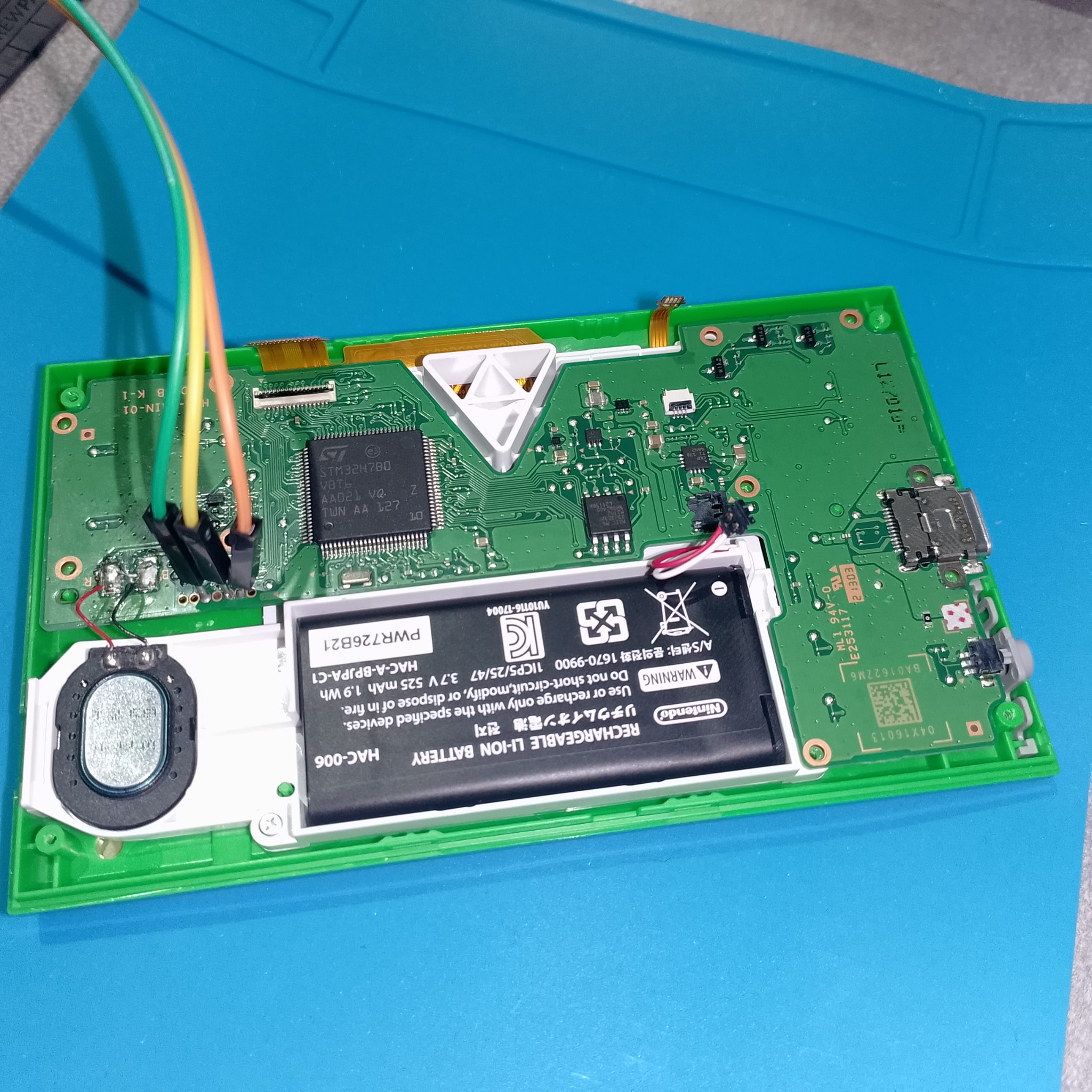

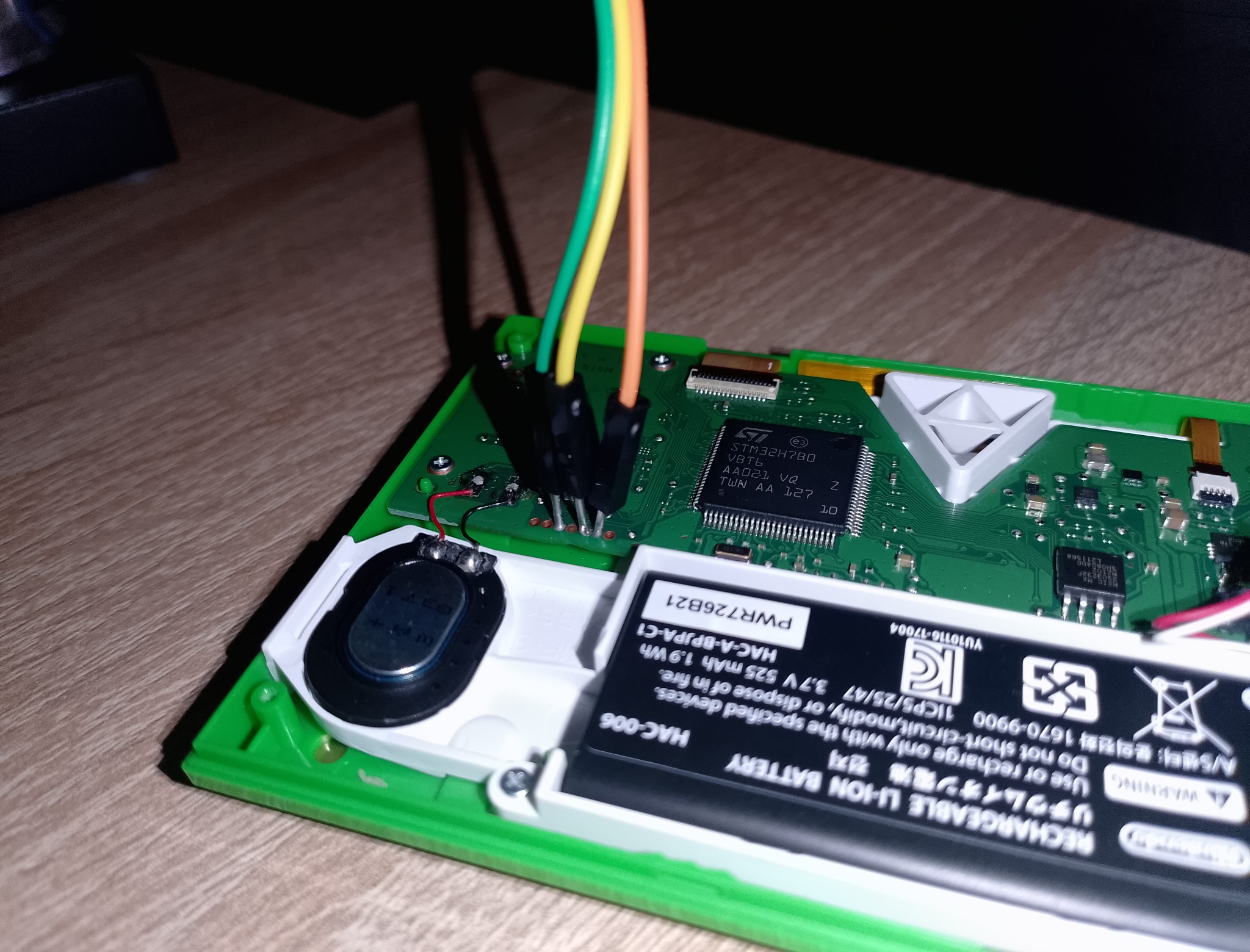

Внутри видно главное: аккумулятор Nintendo HAC-006 на 3,7 В, плата, динамик, кнопочные зоны и шлейф дисплея. Аккумулятор знаком по другим небольшим устройствам Nintendo, но это не значит, что его можно бездумно менять первым попавшимся элементом. Важны размер, разъём, защита, полярность и механическая укладка. Любое давление на аккумулятор внутри тонкого корпуса — плохая идея.
Официальная поддержка Nintendo для современных Game & Watch указывает зарядку через USB-C, примерно 3 часа до полного заряда и до 8 часов игры, хотя фактическое время зависит от громкости, яркости и режима использования. Поэтому при диагностике не надо сразу подозревать плату: сначала проверяют кабель, источник питания, состояние аккумулятора и поведение индикатора зарядки.
Что можно оценить без пайки
- нет ли вздутия аккумулятора;
- не повреждён ли шлейф дисплея;
- не залита ли плата жидкостью;
- ровно ли нажимаются кнопки;
- не оторван ли динамик и его проводники;
- не разбиты ли пластиковые стойки корпуса.
Дамп прошивки и возврат к оригиналу
Работа с прошивкой начинается не с моддинга, а с резервной копии. Это старое правило для любой техники: сначала сохранить исходное состояние, потом экспериментировать. Особенно это важно для коллекционного устройства, где заводской вид и штатное меню ценнее сомнительной переделки.
В открытых проектах для современных Game & Watch используются инструменты для резервного копирования и восстановления, а также кастомные варианты прошивки. Однако готовность таких инструментов не отменяет риски. Неправильный файл, плохой контакт, случайный обрыв питания или лишняя перемычка на плате могут закончиться неудачной прошивкой. Поэтому безопасная логика выглядит так: свой дамп, проверка чтения, сохранение копии в нескольких местах, только потом любые действия.

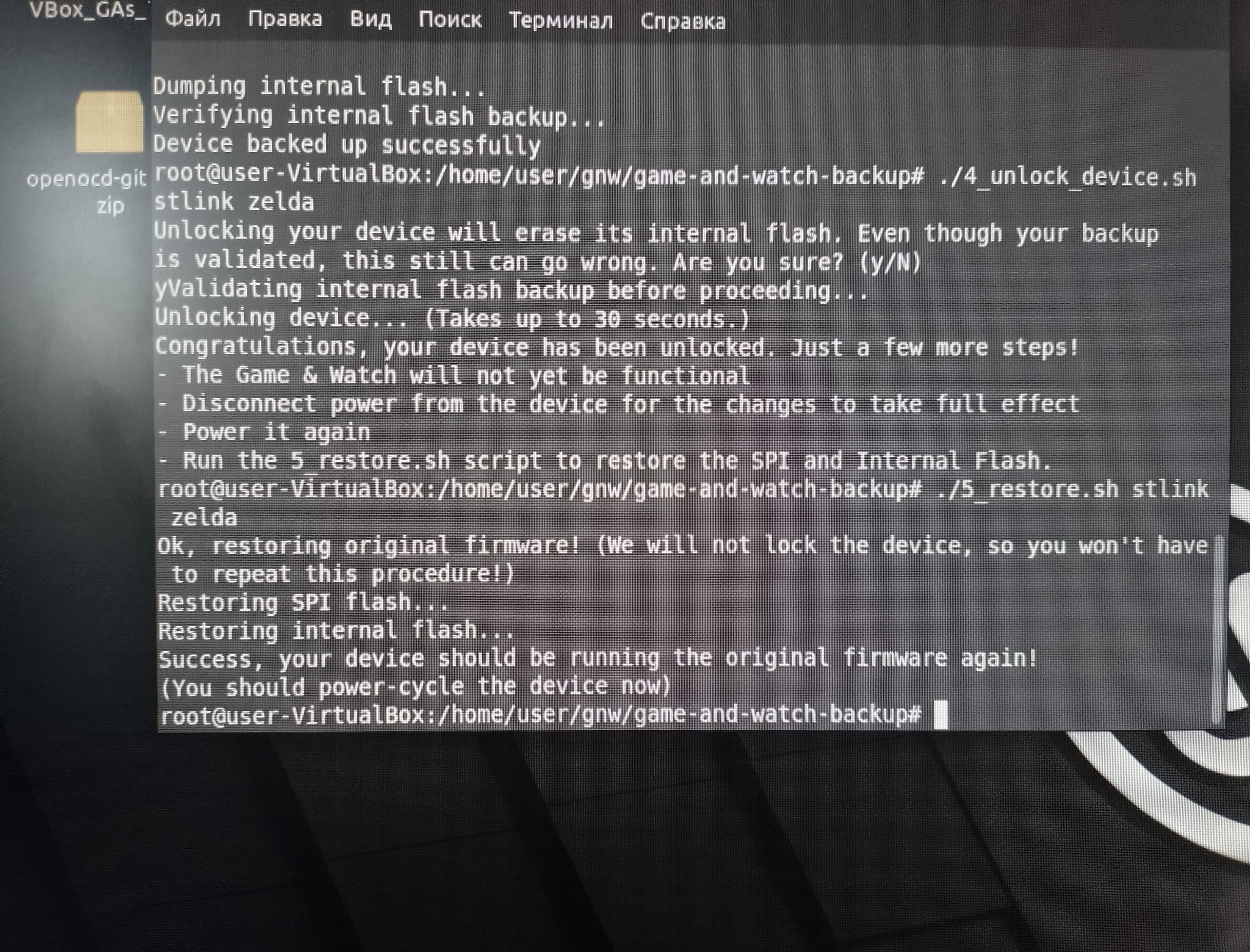

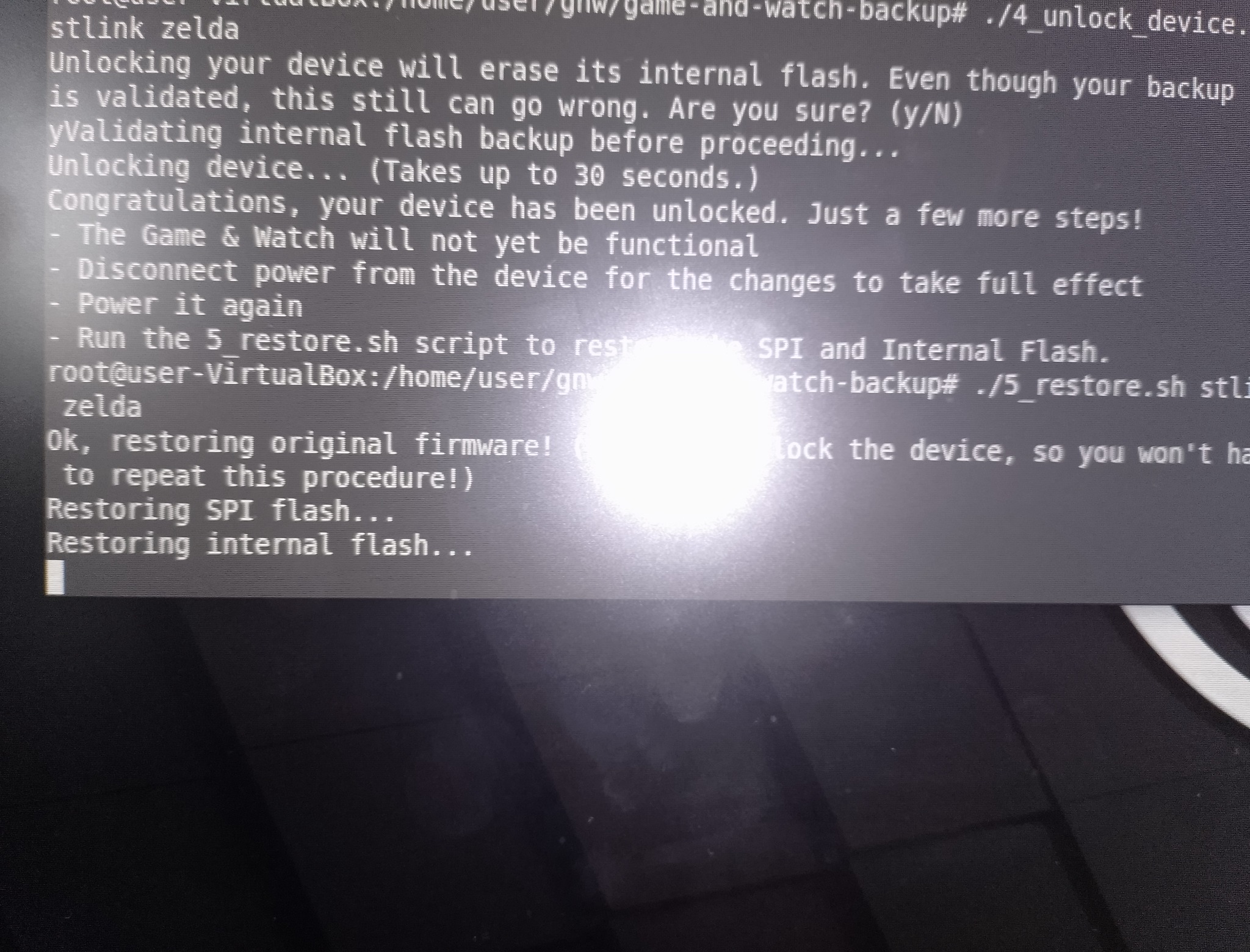

В этом случае устройство удалось вернуть к оригинальному состоянию. Это самый важный результат. Не количество запущенных дополнительных игр, не красивое меню и не сам факт доступа к памяти, а именно возможность откатиться назад. Для коллекционной вещи такой итог ценнее, чем агрессивный моддинг.
| Этап | Что важно | Главный риск |
|---|---|---|
| Подготовка | Сфотографировать устройство, проверить заряд, разложить винты. | Потеря мелких деталей. |
| Вскрытие | Не тянуть крышку и не давить на шлейфы. | Сломанные защёлки и повреждённый дисплей. |

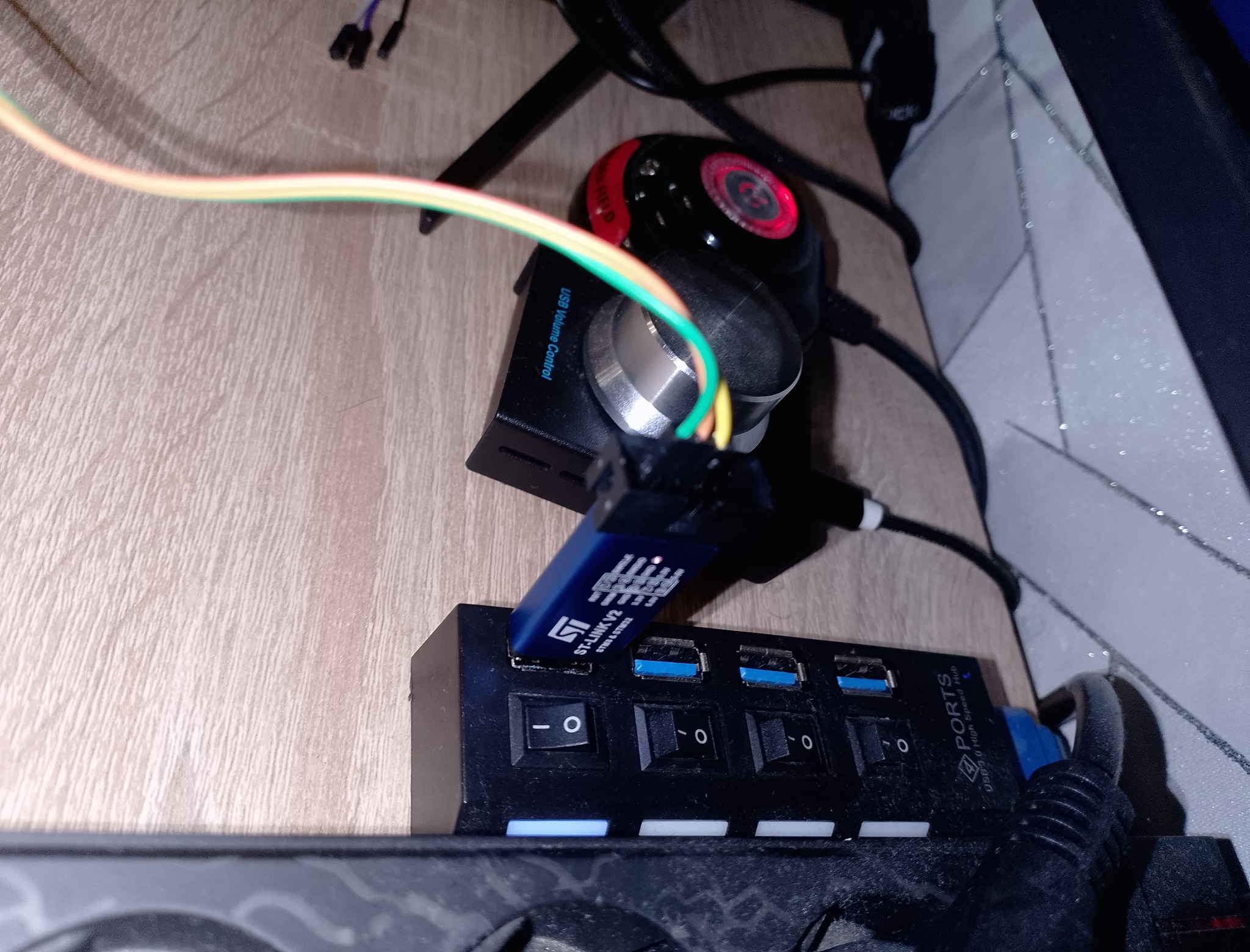

| Подключение | Проверить проводники, полярность и отсутствие перемычек. | Замыкание на сервисных площадках. |
| Резервная копия | Сохранить собственный дамп до любых изменений. | Потеря заводского состояния. |
| Восстановление | Проверить запуск, кнопки, звук, зарядку и экран. | Неполная запись или плохой контакт. |
Риски пайки, шлейфов и сервисных площадок

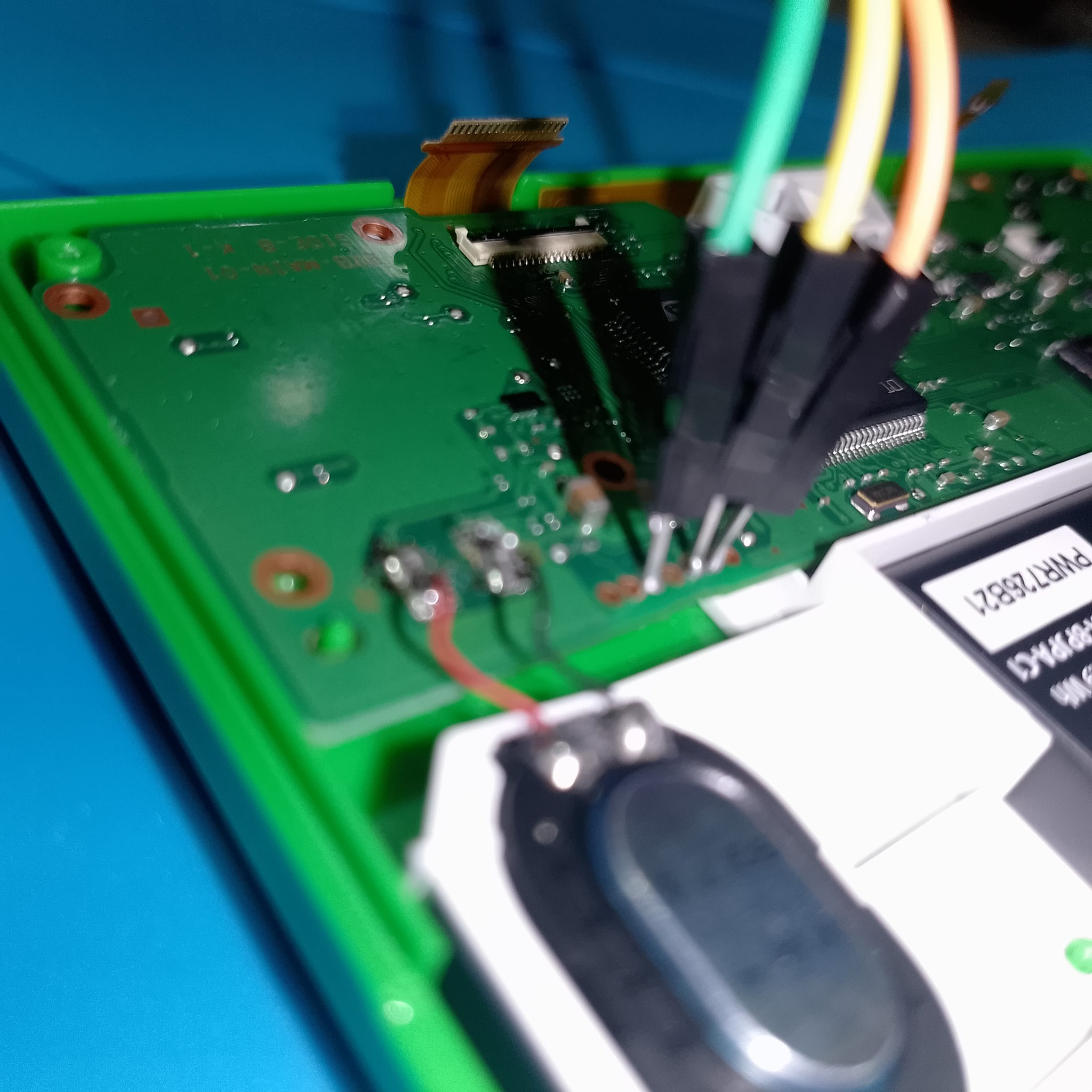

Сервисные точки на плате маленькие. Если рука привыкла к автомобильной проводке или крупным платам питания, здесь лучше сначала потренироваться на ненужной электронике. Тонкие площадки не любят перегрев, а шлейф дисплея рядом не прощает грубого движения. В таком корпусе нет места для толстых проводов и лишнего флюса.

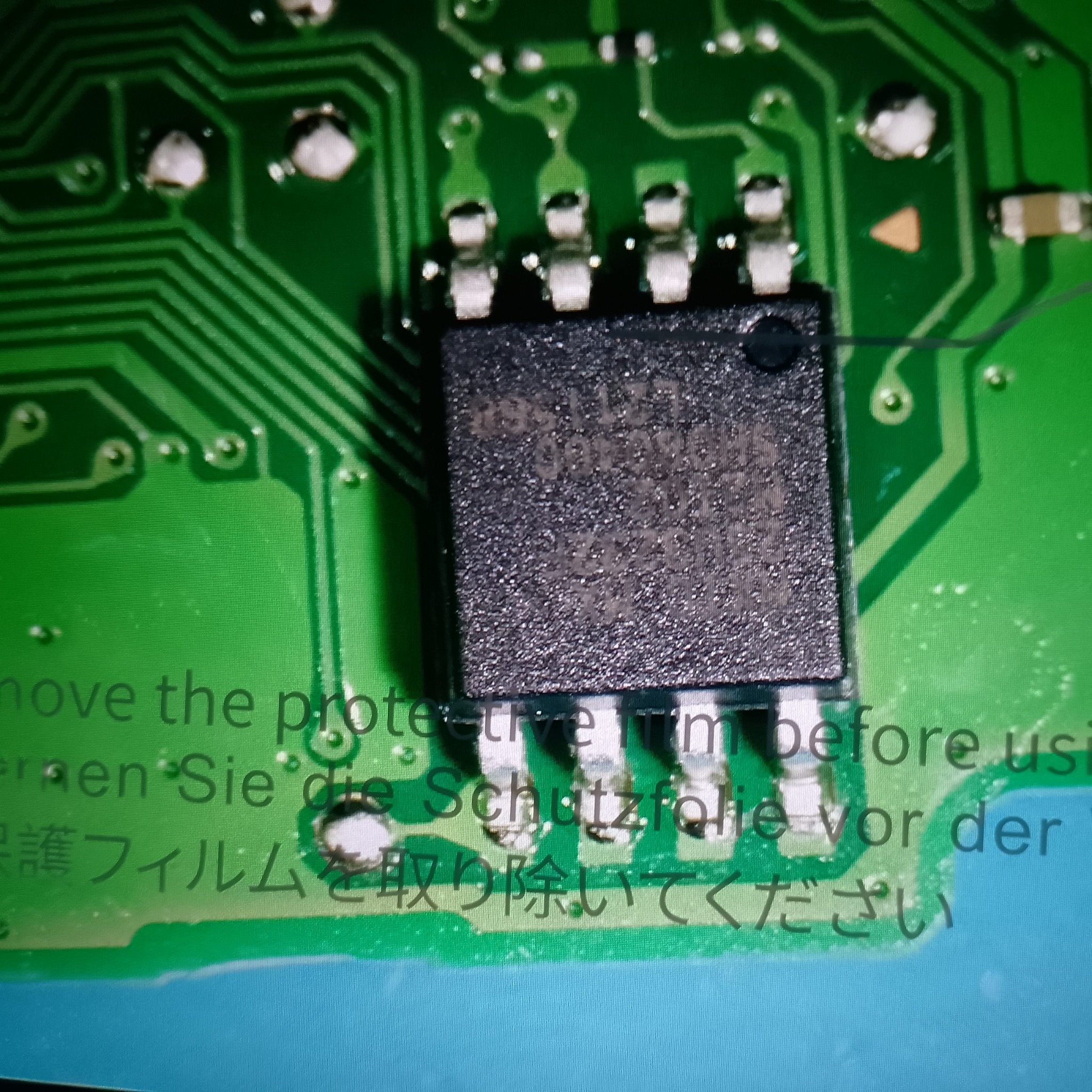

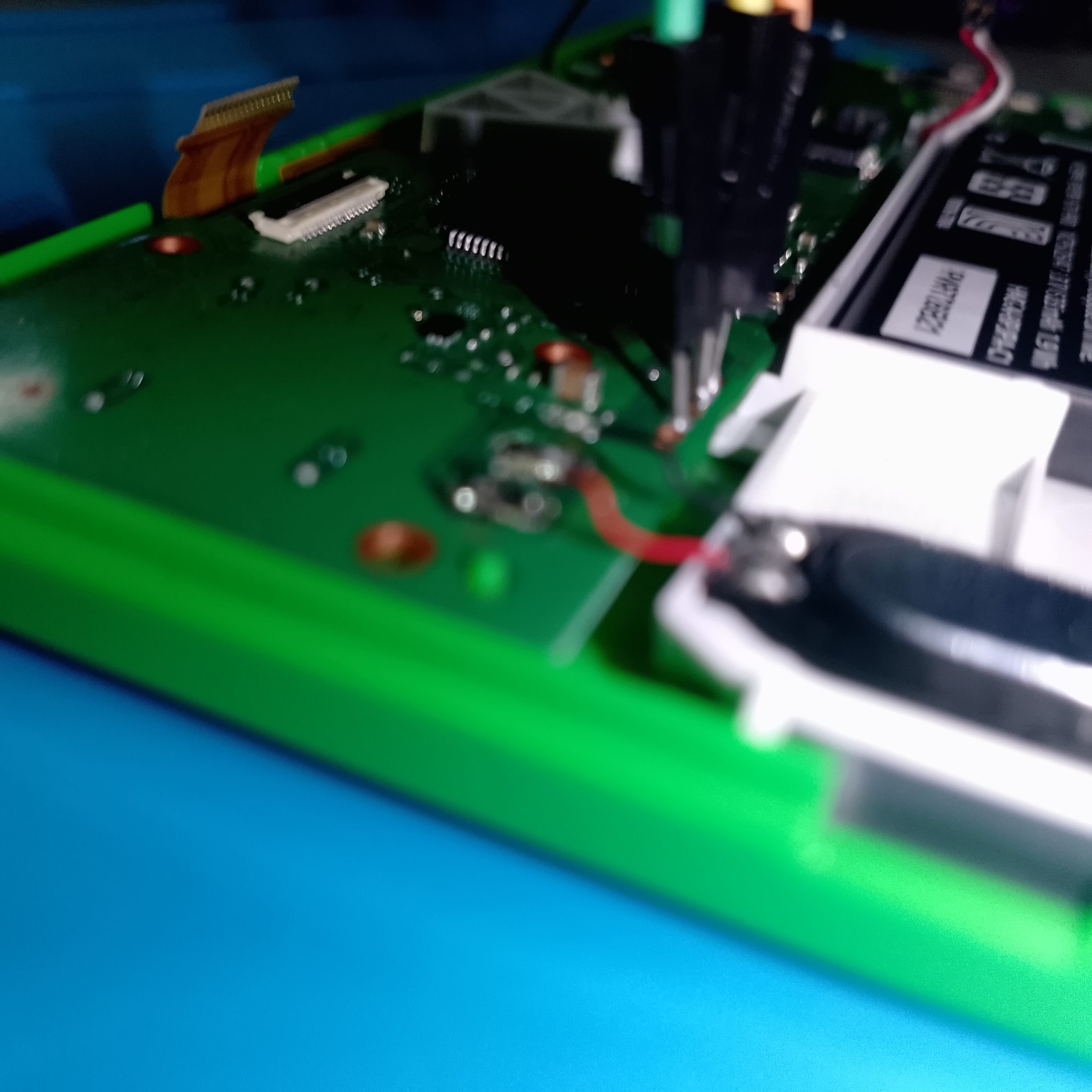

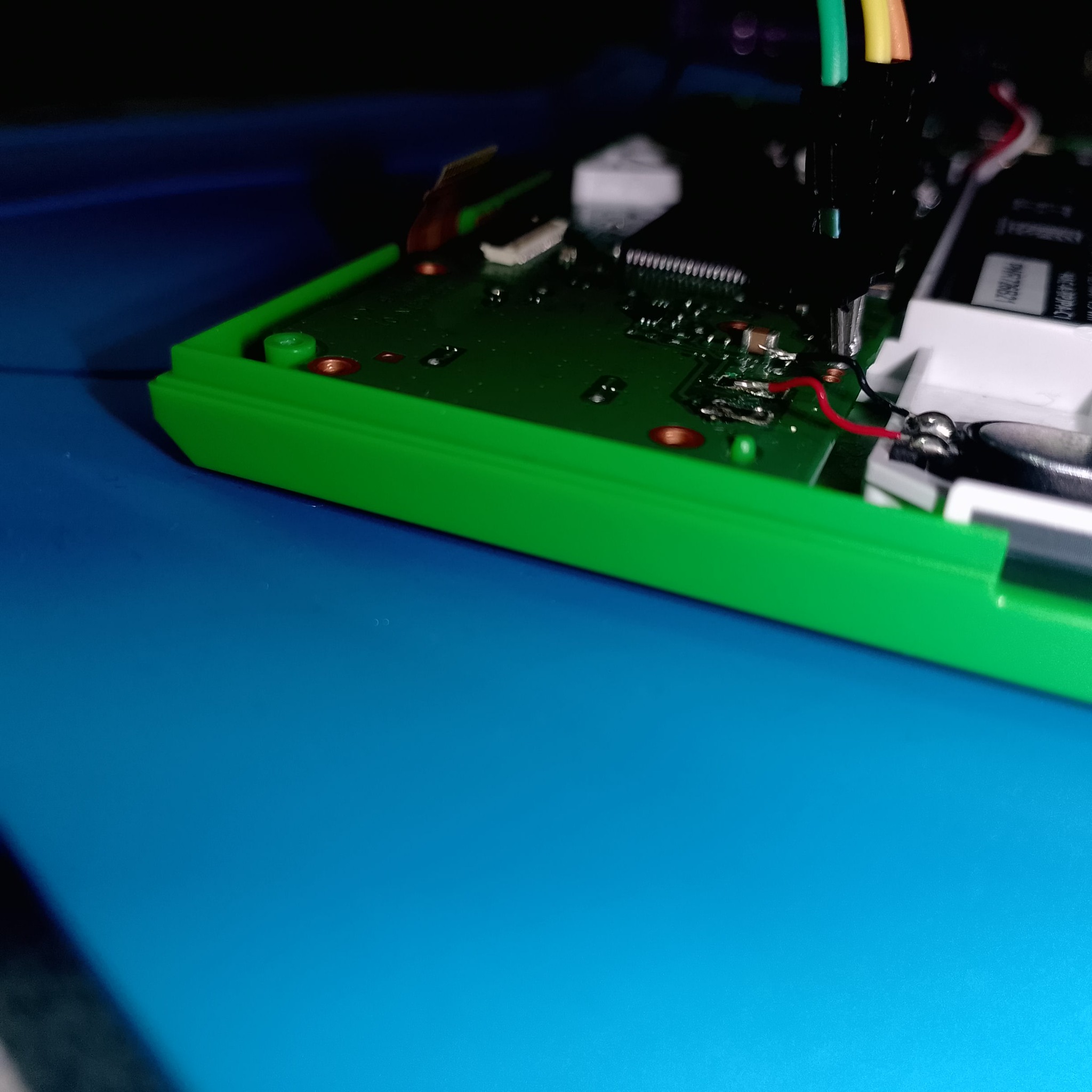

Пайка должна быть короткой и чистой. Проводники лучше фиксировать так, чтобы они не тянули площадку своим весом. После подключения стоит проверить зону под увеличением: нет ли оловянной перемычки, капли флюса, задетого резистора или тонкого волоска провода. Только после этого есть смысл подавать питание и работать с памятью.
Крупные планы платы хорошо показывают масштаб работы. Здесь нельзя надеяться на «и так сойдёт». Если нет тонкого жала, нормального флюса, пинцета, увеличения и опыта, лучше ограничиться внешним осмотром и чисткой. Для коллекционного устройства сохранность корпуса и платы важнее сомнительного результата.
Какая память нужна для апгрейда до 64 MB

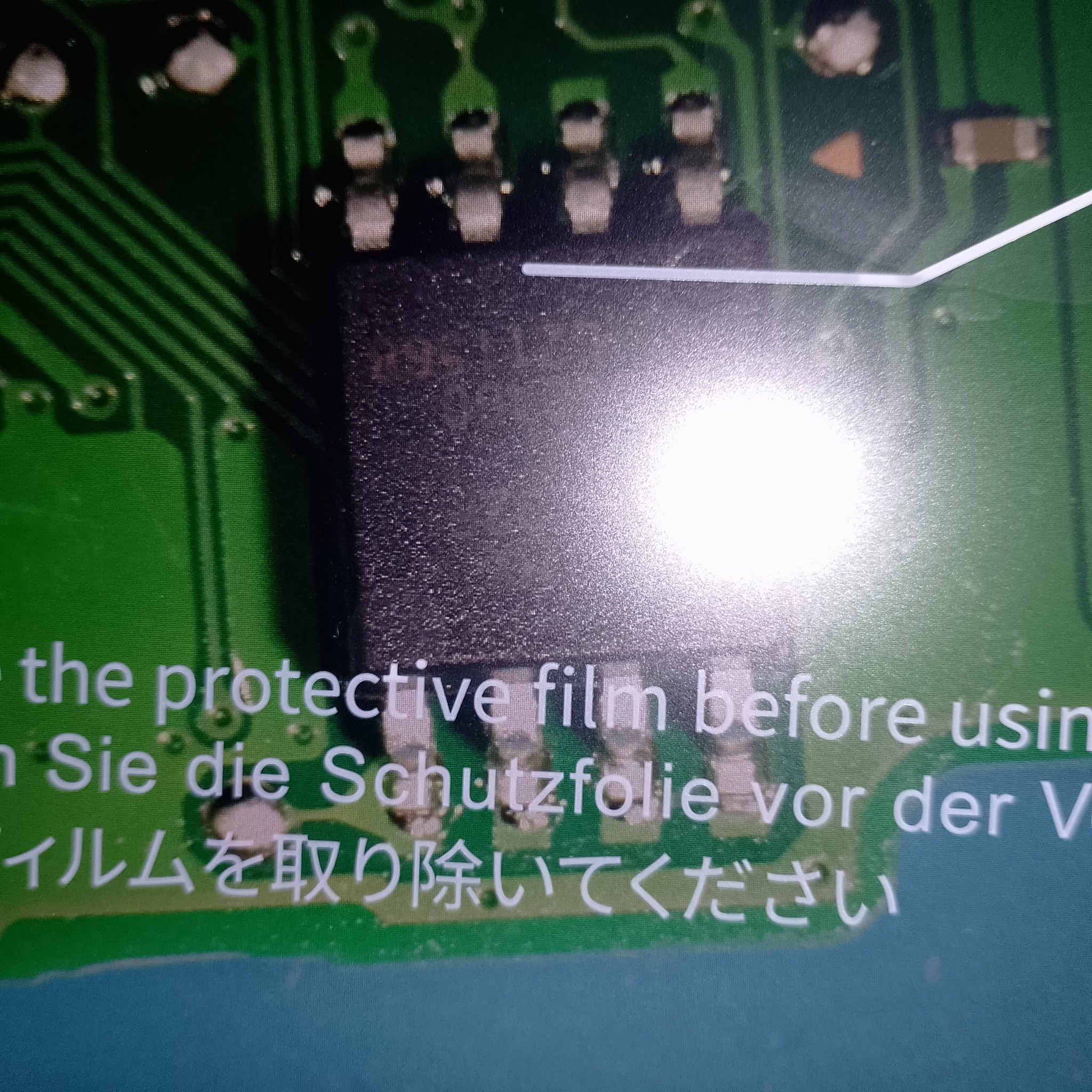

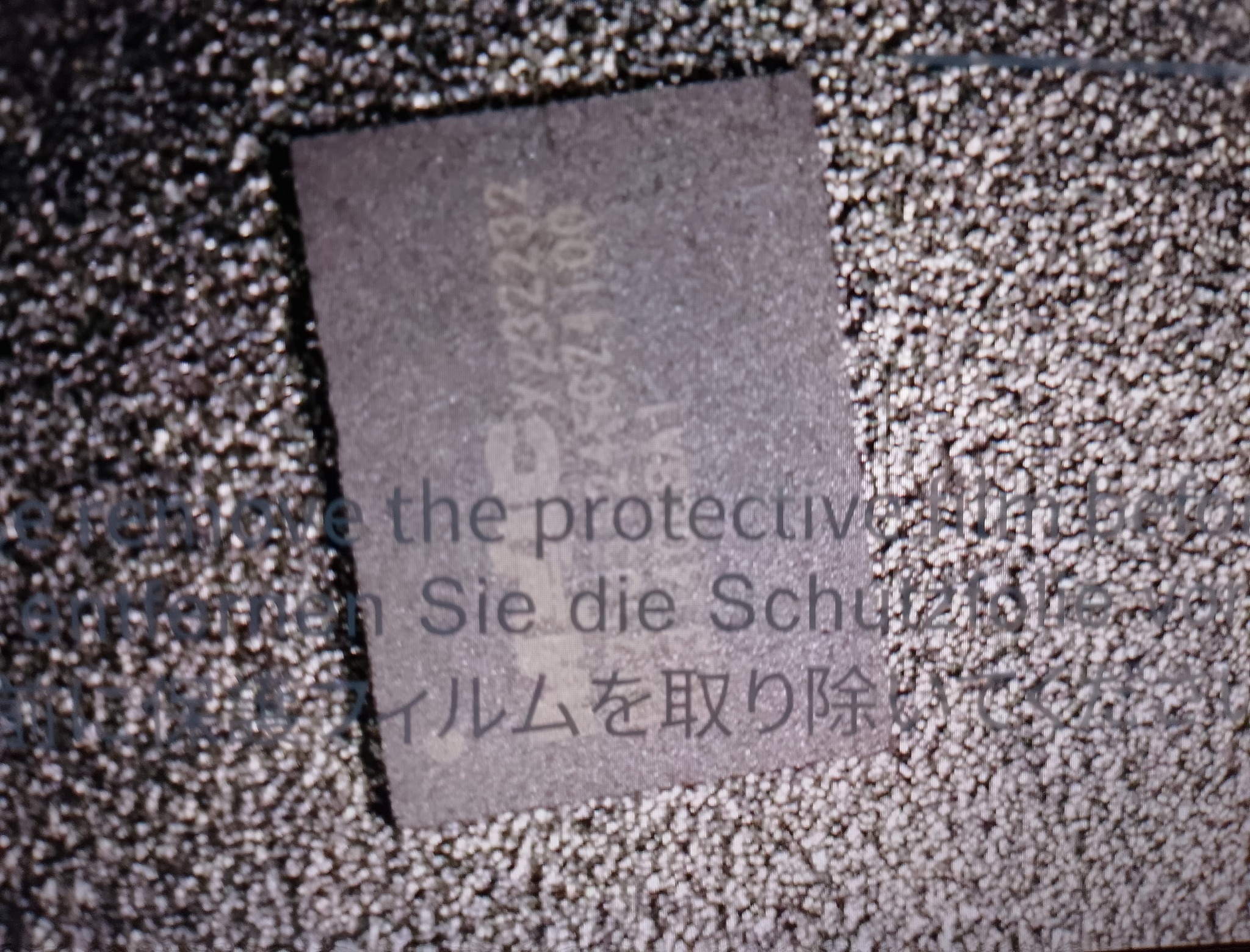

У Game & Watch Zelda штатная внешняя NOR Flash заметно меньше, чем обычно хочется для экспериментов с Retro-Go. В разборе RGBSource для Zelda-версии указана Macronix MX25U3232FM2I на 32 Mbit, то есть 4 MB. Поэтому при разговорах о замене важно не перепутать единицы: 64 Mbit — это всего 8 MB, а 64 MB — это уже 512 Mbit.
| Вариант | Что означает | Комментарий |
|---|---|---|
| MX25U3232FM2I | 32 Mbit / 4 MB | Штатная память, которую указывают для Zelda-версии. |
| MX25U6432FM2I02 | 64 Mbit / 8 MB | Совместимый вариант из списков сообщества, но это не 64 MB. |
| MX25U51245GZ4I00 | 512 Mbit / 64 MB | Подходящий вариант для апгрейда до 64 MB, но корпус WSON-8 сложнее паять. |
Для обычного владельца это скорее справочная информация, чем рекомендация к переделке. Чип 64 MB требует уверенной работы горячим воздухом, правильной ориентации корпуса, проверки всех выводов и восстановления собственного дампа. Без опыта микропайки такой апгрейд легко заканчивается оторванными площадками.
Стоит ли модифицировать Game & Watch Zelda
Game & Watch Zelda можно воспринимать как маленькую платформу для экспериментов, но это не самый рациональный путь для обычного пользователя. Дисплей хороший, корпус приятный, кнопки удобные, но внутри мало памяти и мало места. Полноценные переделки с заменой памяти или добавлением microSD требуют уже не просто внимательности, а уверенной микропайки.
Поэтому самый здравый сценарий — оставить устройство в оригинале, сделать резервный дамп при наличии навыков и хранить комплект аккуратно. Если хочется просто играть в эмуляторы, лучше выбрать отдельную ретро-консоль. Если хочется именно сохранить необычный юбилейный Nintendo-гаджет, то Game & Watch Zelda раскрывается как вещь для полки, коротких игровых сессий и аккуратного технического интереса.
С коллекционными изданиями Nintendo часто работает простое правило: коробка, вкладыши и состояние корпуса важны почти так же, как сама игра. Это хорошо чувствуется и в физических изданиях для Switch — например, в Mario + Rabbids Sparks of Hope и Castlevania с картриджем и полиграфией.
Где сверить данные перед разборкой
Перед вскрытием лучше открыть несколько надёжных источников. Официальные страницы помогают сверить комплект и зарядку, а профильные проекты показывают, как сообщество работает с резервными копиями и кастомными прошивками без случайных файлов из непонятных архивов.
- Официальная страница Nintendo Game & Watch: The Legend of Zelda
- Nintendo Support — зарядка Game & Watch Systems
- Game and Watch Backup and Restore tools на GitHub
- Game and Watch patch на GitHub
- Game & Watch Retro-Go SD на GitHub
- r/GameAndWatchMods — список совместимых микросхем памяти
Короткая памятка перед вскрытием
- Сначала зарядить устройство и проверить запуск без разборки.
- Сфотографировать коробку, комплект, винты и расположение деталей.
- Не трогать шлейф дисплея без необходимости.
- Не паять толстыми проводами и крупным жалом.
- Не использовать чужие дампы и не хранить единственную копию своего дампа на одном диске.
- После сборки проверить звук, кнопки, зарядку, экран, часы и игры.
FAQ
Можно ли заряжать Game & Watch Zelda обычным USB-C блоком?
Да, для зарядки используют USB-C кабель и обычный USB-источник. Лучше брать исправный 5-вольтовый адаптер без сомнительных переходников и сначала проверить кабель.
USB-C разъём подходит для прошивки?
В обычном пользовательском сценарии USB-C нужен для зарядки. Работа с памятью выполняется через сервисные точки на плате, поэтому без вскрытия и пайки рассчитывать на простой режим прошивки не стоит.
Нужно ли делать дамп перед любыми изменениями?
Да. Для собственного устройства резервная копия заводского состояния — главный способ вернуться назад, если эксперимент не понравился или пошёл неудачно.
Можно ли ставить чужую прошивку из архива?
Лучше не делать так. Чужой файл может не подойти, быть повреждённым или нарушать права. Безопаснее работать только со своим дампом и проверенными открытыми инструментами.
Стоит ли покупать Game & Watch Zelda для моддинга?
Только если есть опыт микропайки и понимание рисков. Для обычной игры в эмуляторы разумнее взять отдельную ретро-консоль, а Game & Watch Zelda оставить как аккуратный коллекционный гаджет.
Итоги
Game & Watch Zelda удачно сочетает коллекционную форму и современную электронику. Снаружи это маленькая зелёная ретро-консоль с приятным экраном, USB-C зарядкой и светящимся Triforce. Внутри — плотная плата, аккумулятор HAC-006, динамик, шлейфы и сервисные точки, где грубый инструмент быстро приведёт к повреждениям.
Главный вывод после разборки простой: такое устройство лучше сначала сохранить, а уже потом изучать. Резервный дамп своего экземпляра, аккуратная пайка, проверка восстановления и возврат к оригинальной прошивке дают больше пользы, чем попытка сразу превратить коллекционный Game & Watch в универсальную ретро-консоль. Штатное состояние здесь не недостаток, а часть ценности.
