Инвертор 24-220 не включается: замена входного конденсатора 25 В на 50 В
Инвертор 24-220 не включается или быстро отказывает после работы от аккумулятора на 24 В? В маленьких преобразователях часто первым страдает входной электролитический конденсатор. В этом случае внутри стоял конденсатор на 25 В, а питание в реальной 24-вольтовой системе доходило до 26-28 В. Для длительной работы такой номинал выбран почти без запаса, поэтому замена на конденсатор той же емкости, но на 50 В, выглядит правильнее.
Содержание

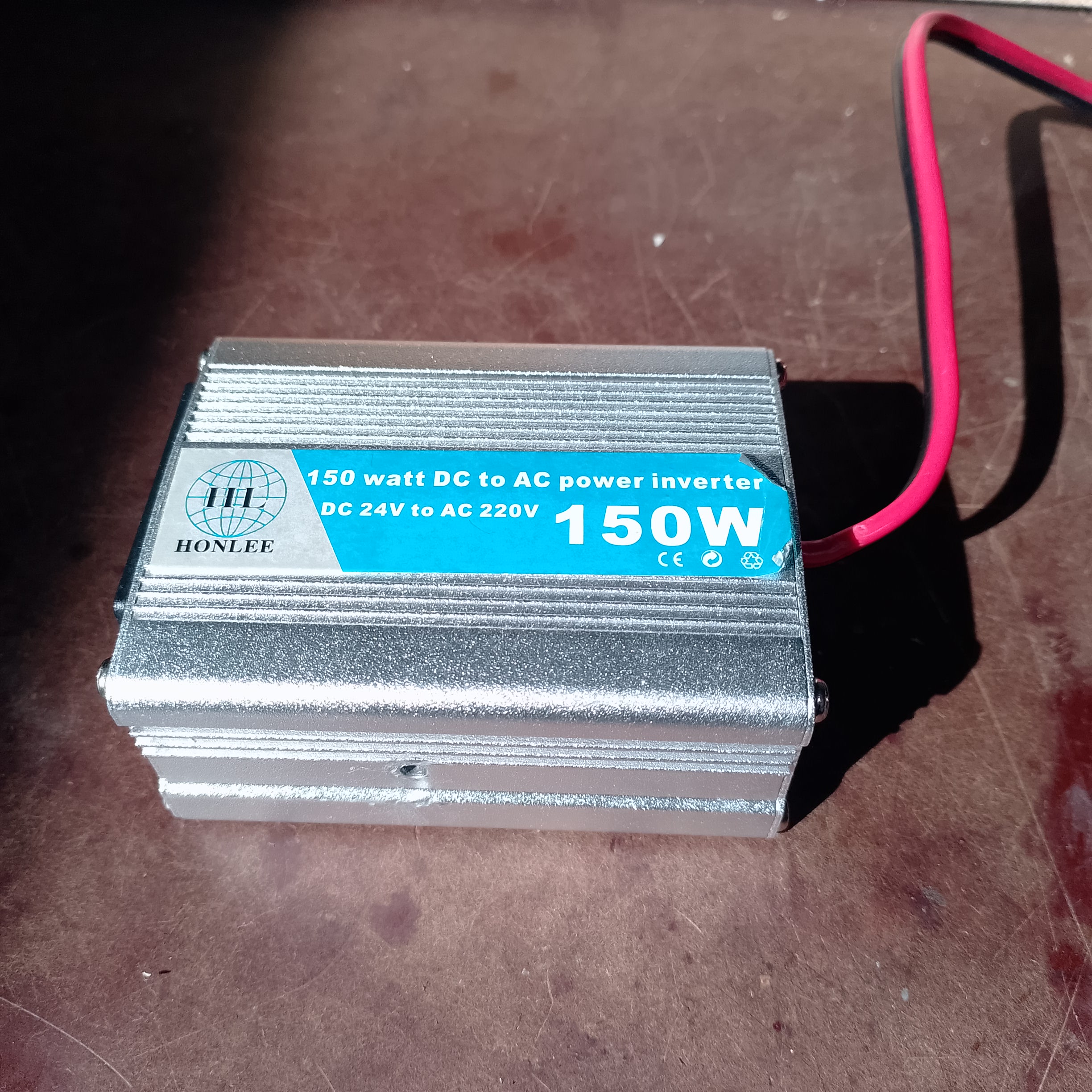

Инвертор 24-220 отказал: что было внутри

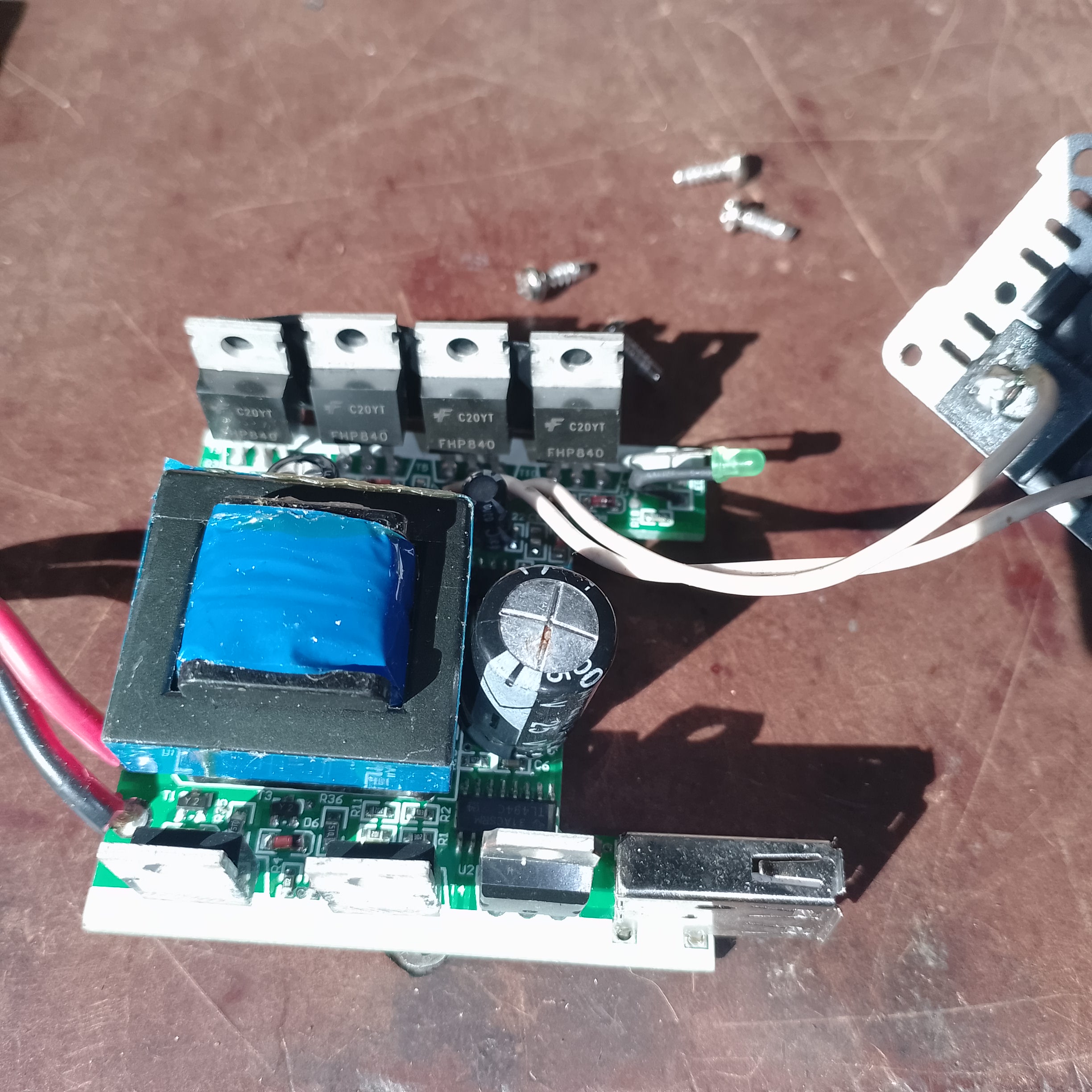

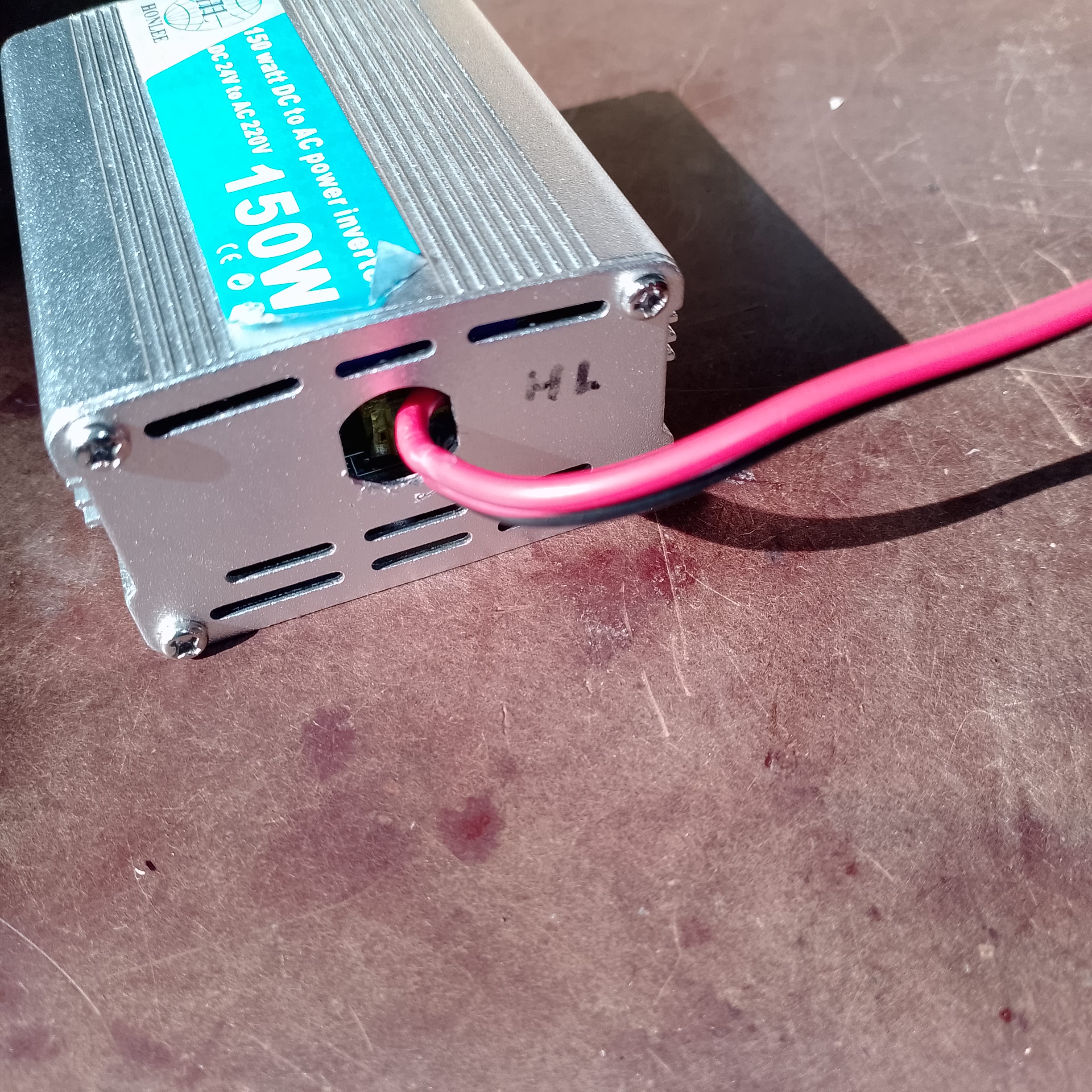

Симптом простой: преобразователь 24 В в 220 В отказал, хотя корпус целый, провода на месте, явного повреждения снаружи нет. После разборки видно плату с трансформатором, силовыми транзисторами, входным USB-разъемом и электролитическим конденсатором по входу питания. Именно этот конденсатор работает на стороне 24 В и принимает на себя пульсации тока.
В подобных недорогих инверторах часто экономят на компонентах. На плате могут стоять детали с минимальным запасом по напряжению, температуре и пульсационному току. Устройство при этом работает, пока условия мягкие. Но если питание идет от заряжаемого аккумулятора, генератора, грузовой сети или блока питания с напряжением 26-28 В, конденсатор на 25 В оказывается в зоне риска.
Почему конденсатор 25 В горит в 24-вольтовой системе
Ошибка восприятия в том, что “24 В” кажется напряжением ниже 25 В. На практике 24-вольтовая свинцовая система не обязана постоянно держать ровно 24,0 В. При зарядке две 12-вольтовые батареи последовательно легко дают около 27-28 В. Бортовая сеть грузовой техники тоже может быть выше номинала. Поэтому электролитический конденсатор на 25 В работает выше своего постоянного допустимого напряжения.
Для электролитов это плохо. Номинальное напряжение — не рекомендация, а предел постоянной работы. Производители электролитических конденсаторов отдельно указывают, что нельзя превышать допустимое напряжение, а пиковое напряжение вместе с пульсациями не должно выходить за предел рейтинга. В технических рекомендациях для алюминиевых электролитов отдельно отмечается: нельзя подавать избыточное напряжение, а постоянное напряжение вместе с пульсациями должно оставаться в пределах рейтинга конденсатора. Рекомендации по применению электролитических конденсаторов хорошо объясняют эту логику. Общее правило ремонта простое: напряжение конденсатора должно быть выше максимального реального напряжения в цепи, лучше с запасом. Для входа 24-вольтового инвертора 35 В — минимальный разумный вариант, а 50 В — более спокойный выбор для длительной работы.
Какой конденсатор ставить вместо 25 В
В этом ремонте выбран конденсатор на 50 В и той же емкости. Это важный момент: емкость оставляем как была, а рабочее напряжение повышаем. Если стоял 2200 мкФ 25 В, логичная замена — 2200 мкФ 50 В. Если на конкретной плате стоял 1000 мкФ, 1500 мкФ или 3300 мкФ, лучше сначала повторить родную емкость, а уже потом думать об увеличении.
| Параметр | Что выбрать | Почему |
|---|---|---|
| Емкость | Такая же, как стояла | Схема рассчитана на определенный входной фильтр. |
| Напряжение | 35 В минимум, лучше 50 В | Вход 24 В реально может быть 26-28 В. |
| Температура | 105 °C | В закрытом корпусе инвертора тепло от транзисторов и трансформатора. |
| Тип | Low ESR, если есть подходящий размер | В импульсном преобразователе важен пульсационный ток. |
| Размер | Проверить диаметр и высоту | Конденсатор на 50 В крупнее и может не влезть в корпус. |
Ставить конденсатор на меньшее напряжение нельзя. Ставить на большее можно, если он помещается, совпадает полярность, подходит шаг выводов и он не мешает закрыть корпус. Важно не брать старый залежалый конденсатор неизвестного качества: в инверторе он снова окажется под токовой нагрузкой.

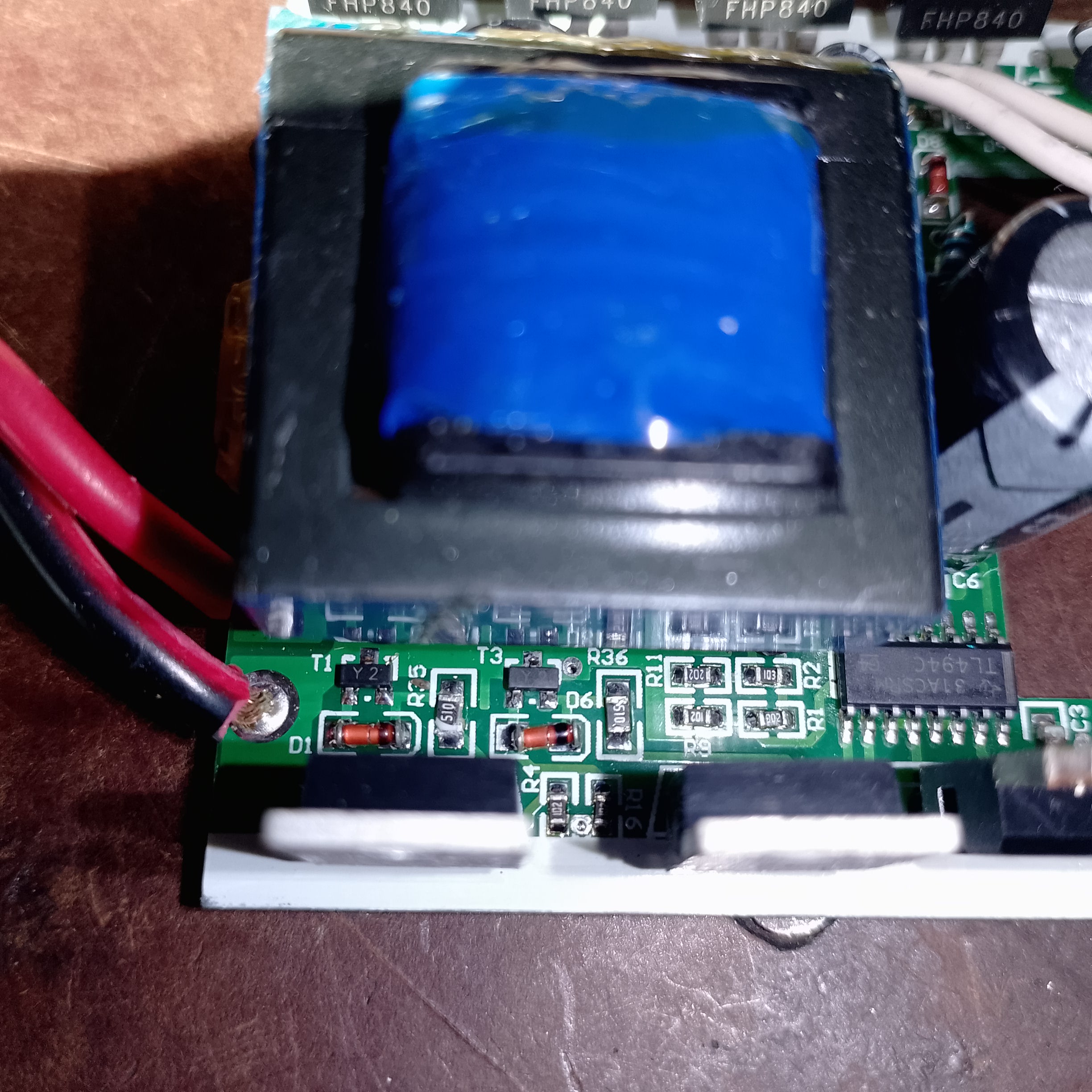

Замена конденсатора в инверторе 24-220
Сначала корпус разбирается, плата освобождается от крепежа, затем фиксируется расположение проводов. Перед пайкой надо разрядить конденсатор и убедиться, что устройство не подключено к аккумулятору. Даже маленький инвертор может быть опасен: на выходной стороне формируется высокое напряжение, а на входе возможны большие токи.
Старый конденсатор выпаивается с учетом полярности. Минусовая сторона обычно отмечена полосой на корпусе электролита, а на плате может быть маркировка плюса или минуса. Новый конденсатор ставится той же емкости, но на 50 В. После пайки надо проверить, чтобы выводы не замыкали соседние дорожки, а корпус детали не упирался в крышку.
Если конденсатор уже вздулся, потек или потерял емкость, полезно осмотреть рядом стоящие детали. Входной предохранитель, дорожки питания, диоды, MOSFET-транзисторы и резисторы в силовой части могли получить нагрузку. При повторном отказе одной заменой электролита ремонт может не ограничиться.

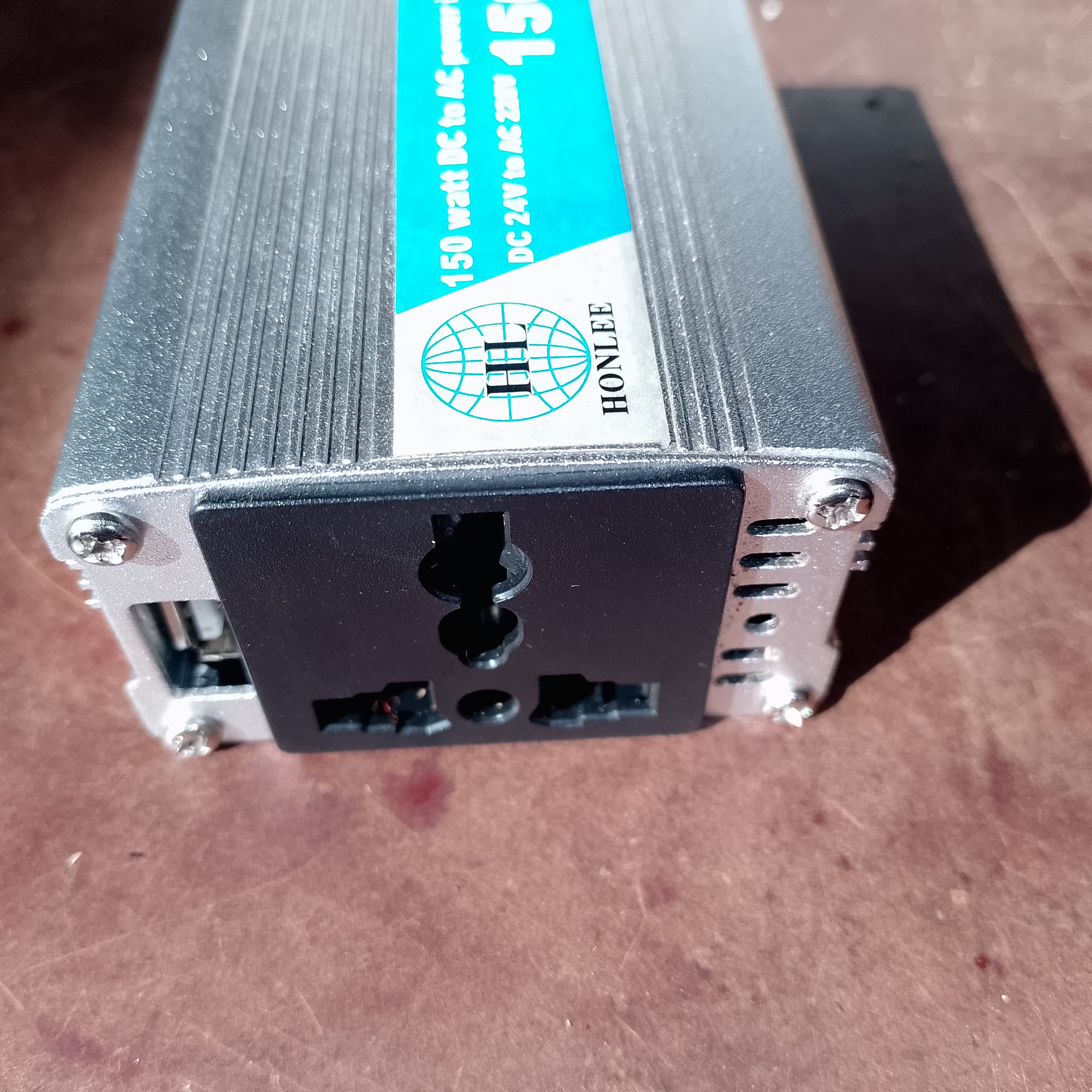

Что проверить после замены
После сборки лучше не подключать инвертор сразу к мощной нагрузке. Сначала проверяется полярность входа, отсутствие короткого замыкания мультиметром и качество пайки. Затем можно подать питание через лабораторный блок или через предохранитель. Если есть возможность, полезно ограничить ток на первом запуске.
- на входе нет короткого замыкания;
- конденсатор установлен правильной полярностью;
- плата не касается корпуса случайными выводами;
- вентиляционные щели не закрыты;
- инвертор не греется без нагрузки;
- под малой нагрузкой напряжение на выходе появляется стабильно.
Для длительной работы такой инвертор лучше использовать в пределах реальной мощности, а не по красивой надписи на корпусе. Если написано 150 Вт, это не значит, что устройство любит постоянную работу на пределе. Нагрев, плохая вентиляция и слабые входные конденсаторы сильно сокращают ресурс.
Почему емкость лучше не увеличивать бездумно
Иногда возникает желание поставить конденсатор не только на 50 В, но и заметно большей емкости. Например, вместо 2200 мкФ поставить 3300 мкФ или 4700 мкФ. В ряде случаев устройство заработает, но у такого решения есть нюансы. При включении большой конденсатор дает более высокий бросок тока, сильнее нагружает входные цепи, предохранитель, кнопку и дорожки платы.
Если задача — надежно починить конкретный инвертор, безопаснее повторить емкость и поднять только напряжение. Увеличение емкости имеет смысл, когда есть понимание схемы, место в корпусе, запас по входной цепи и подходящий low ESR конденсатор.
Где это связано с другими инверторами
Похожая логика встречается и в автомобильных преобразователях 12-220 В: слабый входной фильтр, нагрев и работа на пределе быстро показывают экономию производителя. На SD-1117 уже есть разбор автоинвертора 12-220 В на 500 Вт и отдельный калькулятор мощности инвертора и емкости аккумулятора. Они помогают понять, почему маленький преобразователь нельзя нагружать как большой блок питания.
Немного истории: почему электролиты стали расходником
Электролитические конденсаторы давно стали привычной деталью блоков питания, усилителей, телевизоров, компьютерных плат и инверторов. Их любят за большую емкость в небольшом корпусе. Но за компактность приходится платить сроком службы. Электролит внутри стареет, испаряется через уплотнения, нагревается от пульсационного тока и быстрее деградирует рядом с горячими деталями.
В импульсных преобразователях нагрузка на электролит выше, чем в простой низкочастотной схеме. Он не просто “держит питание”, а сглаживает импульсные токи. Поэтому в таких местах важны напряжение с запасом, температура 105 °C, низкое ESR и нормальный пульсационный ток. Дешевая деталь с минимальным напряжением может работать недолго даже в новом устройстве.
Итог ремонта
Отказ инвертора 24-220 оказался связан с входным конденсатором, который был рассчитан всего на 25 В. Для питания 26-28 В такой номинал не подходит для долгой работы. Замена на конденсатор той же емкости, но на 50 В, убирает главный слабый запас по напряжению. При этом надо помнить: если силовая часть уже повреждена, один конденсатор не всегда спасает плату.
FAQ
Можно ли ставить 50 В вместо 25 В в инвертор 24-220?
Да, если емкость такая же, полярность соблюдена и конденсатор физически помещается. Для входа 24 В вариант 50 В надежнее, чем 25 В.
Почему конденсатор 25 В сгорел от 24 В?
Потому что в реальной системе 24 В часто превращаются в 26-28 В. Это уже выше номинала 25 В, особенно с пульсациями.
Можно ли поставить большую емкость?
Иногда можно, но не всегда нужно. Большая емкость повышает пусковой ток. Для обычного ремонта лучше повторить родную емкость и поднять рабочее напряжение.
Какой конденсатор лучше покупать?
Электролитический 105 °C, low ESR, той же емкости, на 35 В минимум или 50 В для лучшего запаса.
Инвертор после замены не заработал. Что дальше?
Проверять предохранитель, входные дорожки, силовые транзисторы, диоды, резисторы и цепь управления. Конденсатор мог быть не единственной неисправностью.
