Инвертор UKC 500W 12В-220В: обзор, подключение и реальная нагрузка
UKC 500W преобразует напряжение автомобильного аккумулятора 12 В в переменное 220 В. Я покажу комплект, разъёмы и корпус, а заодно разберу главное: какую нагрузку можно подключать, почему 500W на корпусе не всегда означает 500 Вт постоянной мощности и почему мощный прибор нельзя питать через обычный прикуриватель.
Также здесь есть калькулятор входного тока и примерного времени работы от аккумулятора, таблица подходящих нагрузок и отдельная проверка на случай, если инвертор не включается или отключается под нагрузкой.
Содержание
Что это за UKC 500W
Это компактный автомобильный преобразователь для питания небольших приборов на 220 В от 12-вольтового аккумулятора. На корпусе указано 500W, есть обычная розетка, USB, выключатель и активное охлаждение вентилятором.
В продаже встречаются разные версии UKC 500W. Для модели KC-500D продавцы указывают вход 10-15 В, выход 220 В 50 Гц и модифицированную синусоиду. В некоторых карточках 500 Вт указаны как максимальная нагрузка, а длительная работа заявлена до 400 Вт. Поэтому без отдельного нагрузочного теста я не называю 500 Вт гарантированной постоянной мощностью именно этого экземпляра.
Ноутбук, зарядные устройства, освещение и другая небольшая нагрузка, которая нормально переносит такой тип напряжения.
При мощности в сотни ватт со стороны 12 В течёт очень большой ток. Это уже десятки ампер.
Мощность прибора, пусковой ток, форму напряжения и способ подключения инвертора к аккумулятору.
Комплект и внешний вид

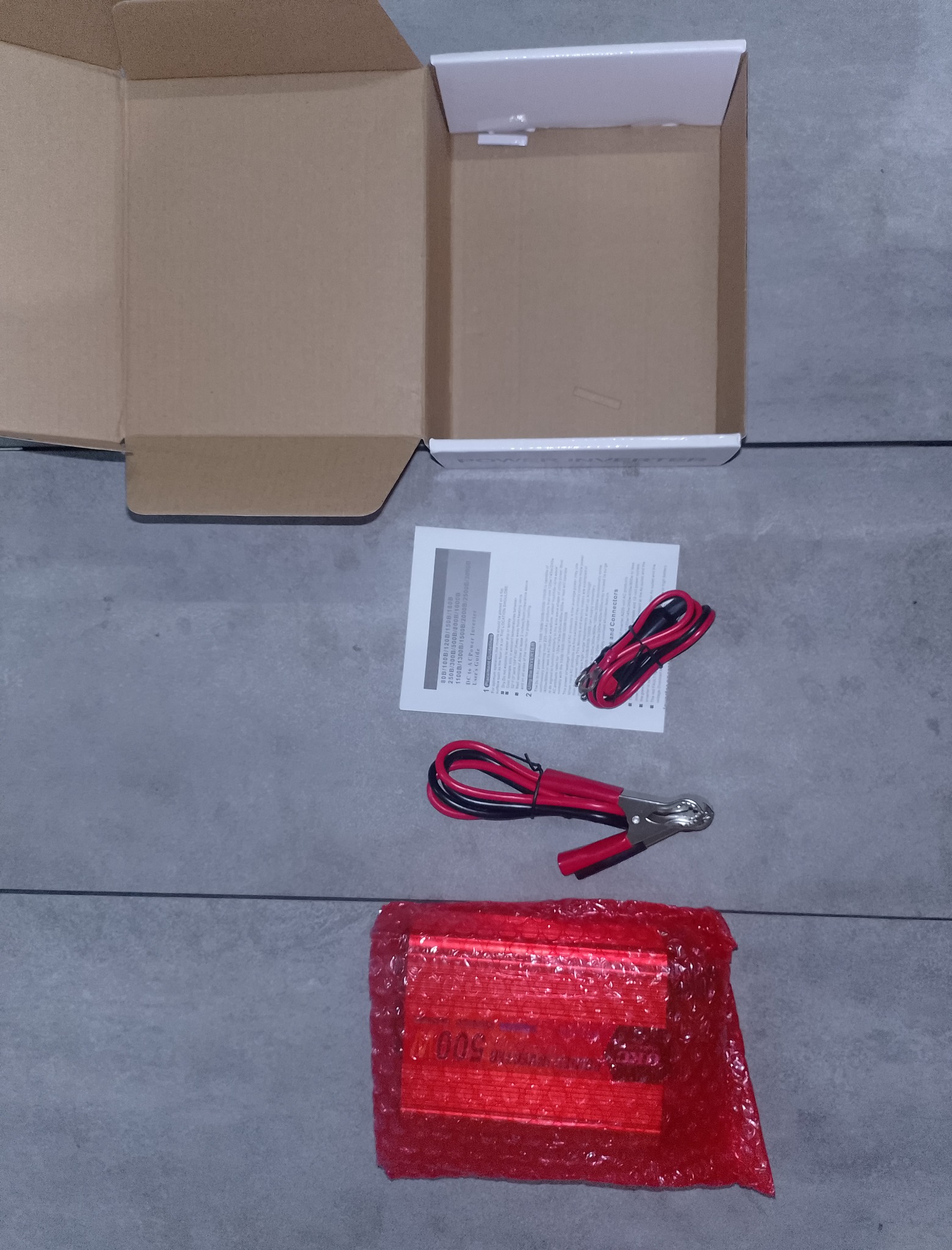

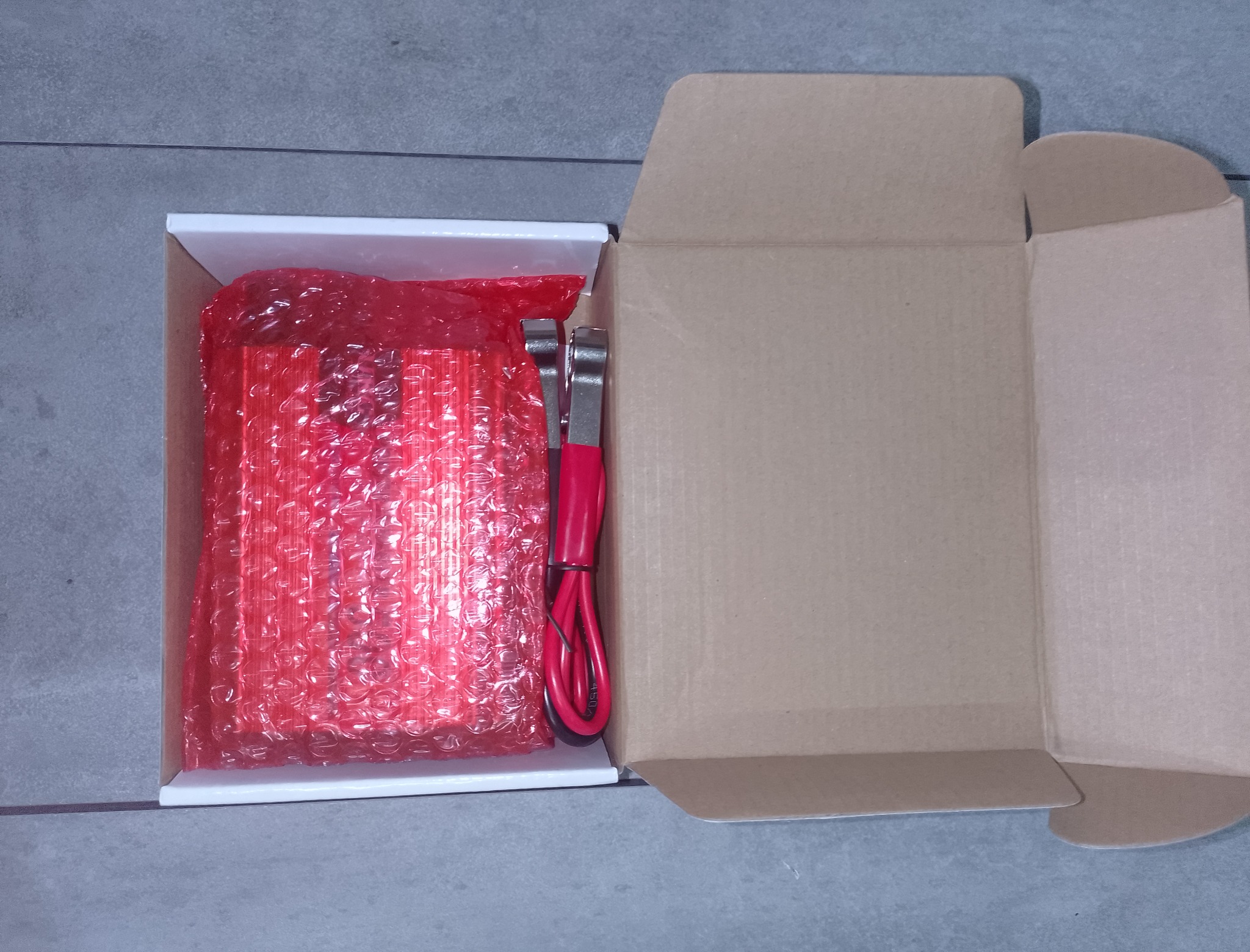

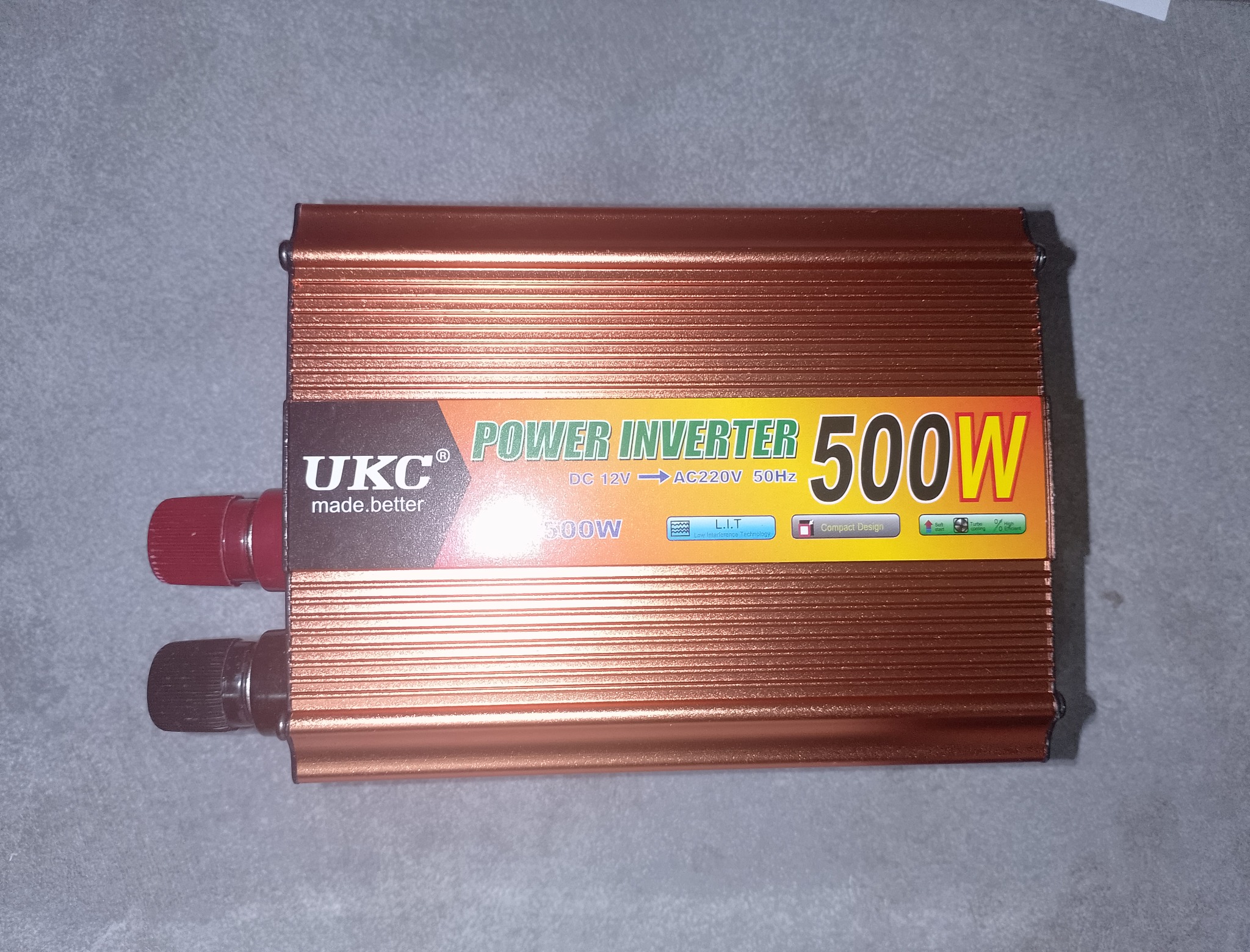

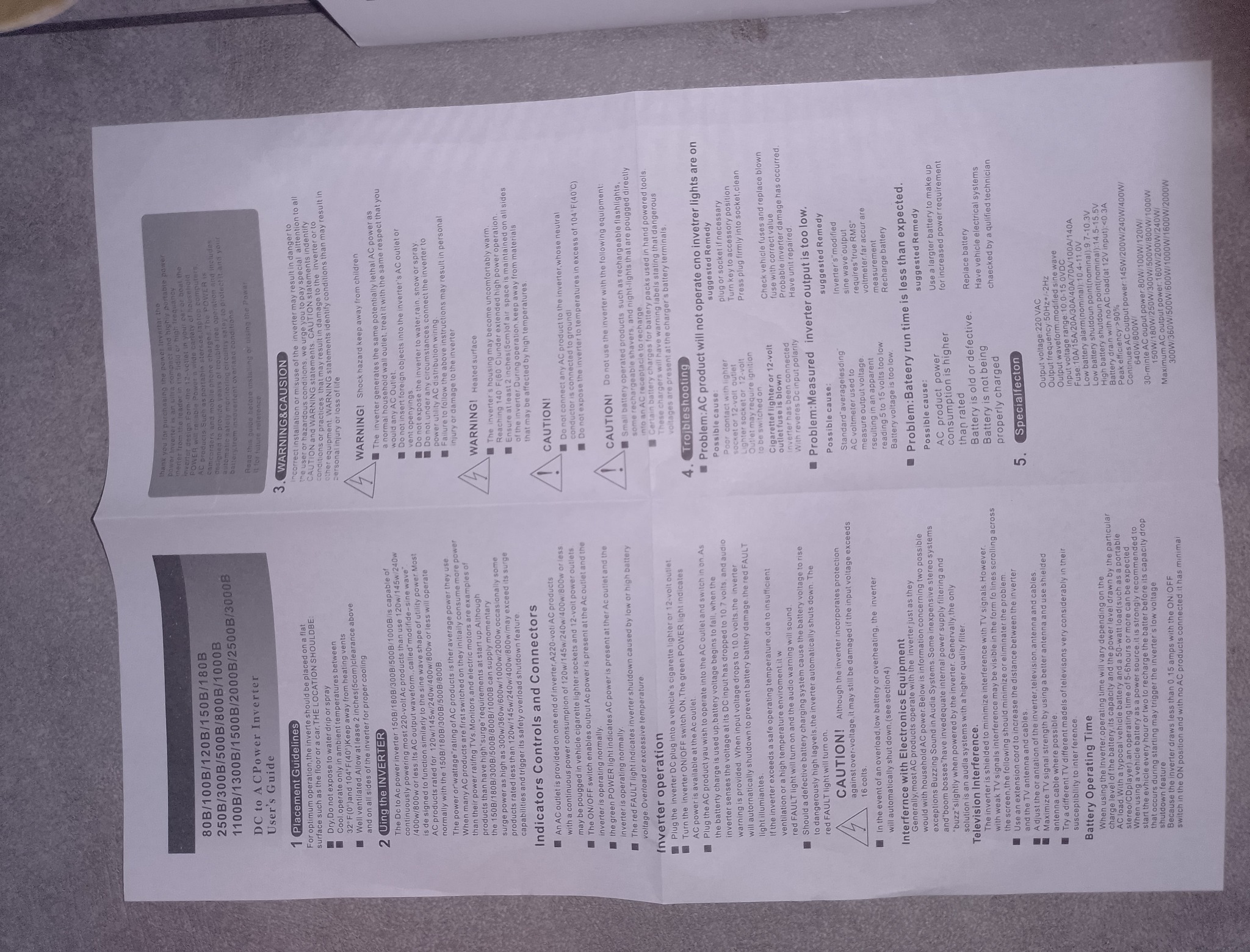

В моём комплекте есть сам инвертор в алюминиевом корпусе, кабель с крокодилами для подключения к аккумулятору, кабель для автомобильной розетки и инструкция.
Ещё фото
Разъёмы и подключение

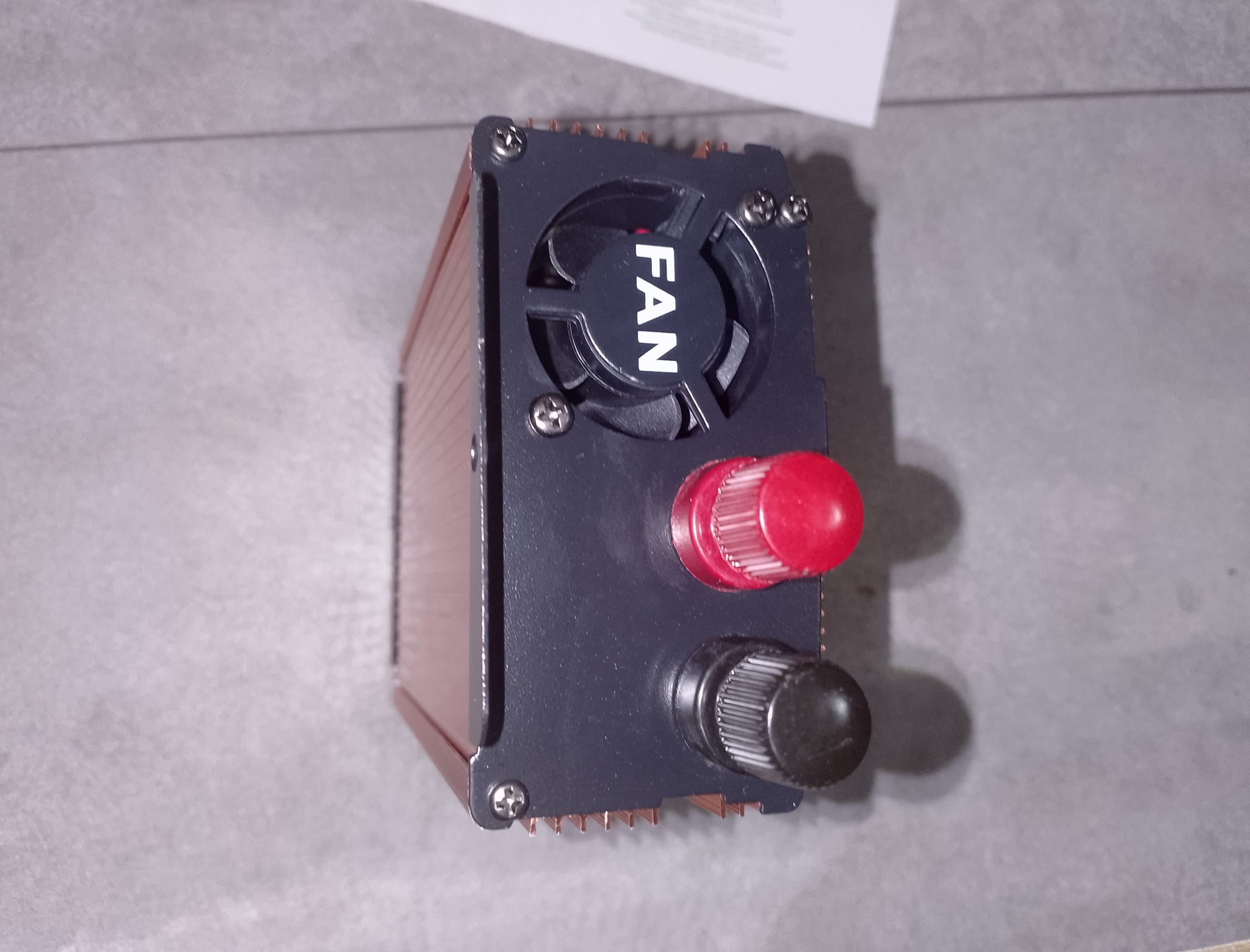

- Силовые клеммы сзади используются для прямого подключения к аккумулятору.
- Вентилятор охлаждает силовую часть при нагреве и нагрузке.

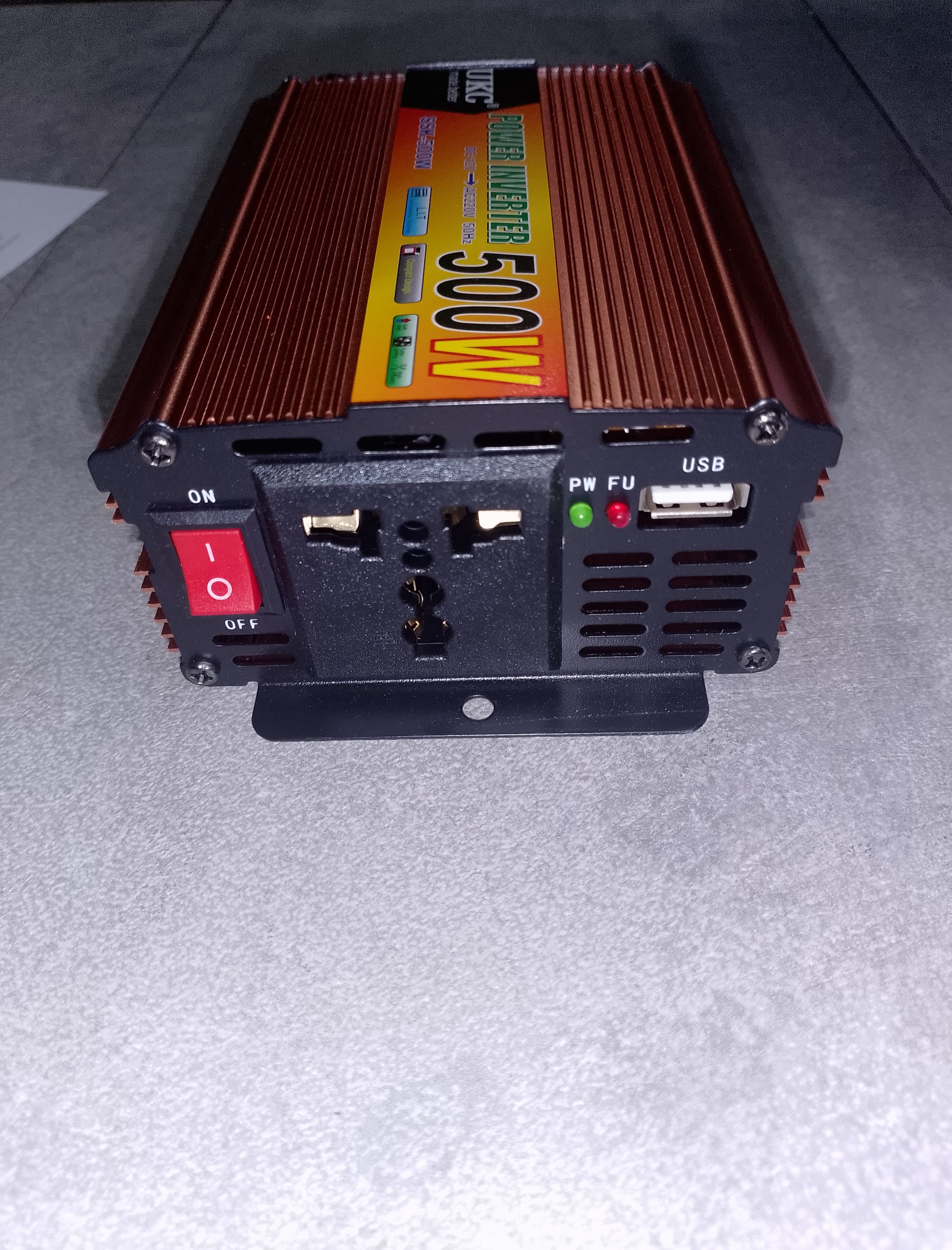

- На передней панели находится розетка 220 В.
- USB можно использовать для небольшой низковольтной нагрузки, если это допускает конкретная версия инвертора.
500W на корпусе: сколько это в реальности
Главная ошибка при покупке бюджетного инвертора: считать цифру на корпусе гарантированной постоянной мощностью. У похожего UKC KC-500D в карточках товара встречается 500 Вт как максимальная мощность и 400 Вт как длительная.
Но даже эту цифру лучше считать заявлением продавца, а не результатом нашего измерения. Этот экземпляр я не нагружал электронной нагрузкой на 400-500 Вт, поэтому честнее ориентироваться на фактический прибор, температуру корпуса, просадку входного напряжения и срабатывание защиты.
При 500 Вт на выходе инвертору потребуется примерно 46-49 А от 12-вольтового источника, если КПД находится около 85-90%. Уже по этому току видно, почему прикуриватель для такой нагрузки не подходит.
Модифицированная синусоида: что это значит
Для распространённых UKC 500W продавцы указывают модифицированную синусоиду. Напряжение на выходе при этом меняется не так плавно, как в обычной электросети или у инвертора с чистой синусоидой.
Многие простые импульсные блоки питания работают и от такого сигнала. Но моторы, компрессоры, трансформаторные блоки, часть аудиотехники и чувствительные приборы могут сильнее шуметь, греться или вообще работать неправильно.
Если прибор дорогой, имеет двигатель, компрессор или производитель требует чистую синусоиду, лучше не экспериментировать с бюджетным модифицированным инвертором.
Калькулятор: ток от аккумулятора и примерное время работы
Введите мощность подключённого прибора и параметры аккумулятора. Расчёт приблизительный, но хорошо показывает, насколько сильно растёт ток на стороне 12 В.
Расчёт времени очень приблизительный. У свинцовых аккумуляторов реальная доступная ёмкость уменьшается при большом токе, а состояние, температура и возраст АКБ сильно влияют на результат.
Почему 500 Вт нельзя брать из обычного прикуривателя
Автомобильная розетка ограничена проводкой и предохранителем конкретной машины. Часто встречаются цепи на 10-15 А, иногда на 20 А. Точное значение нужно смотреть в руководстве автомобиля и на предохранителе именно этой розетки.
| Предохранитель розетки | Простая оценка 12 В x ток | Что это показывает |
|---|---|---|
| 10 А | около 120 Вт до потерь инвертора | Только небольшие нагрузки |
| 15 А | около 180 Вт до потерь | 500 Вт здесь физически не получить |
| 20 А | около 240 Вт до потерь | Всё равно намного меньше 500 Вт |
Нельзя ставить предохранитель большего номинала только ради инвертора. Предохранитель защищает штатную проводку автомобиля. Если нужна мощность в сотни ватт, используют подходящее прямое подключение к аккумулятору с правильно подобранным кабелем и защитой.
Что можно подключать к такому инвертору
| Нагрузка | Оценка | Что учитывать |
|---|---|---|
| Зарядка ноутбука | Обычно подходит | Проверьте мощность блока питания и нагрев |
| Зарядки телефонов, камер | Подходит | Нагрузка небольшая |
| LED-освещение | Обычно подходит | Некоторые дешёвые драйверы могут шуметь |
| Паяльник 60-80 Вт | Обычно подходит | Простая нагревательная нагрузка |
| Телевизор или монитор | Часто работает | Проверить мощность и совместимость БП |
| Холодильник | Не советую для этой модели | Высокий пусковой ток компрессора |
| Насос, электроинструмент | Риск перегрузки | Большой пусковой ток, лучше чистая синусоида и запас мощности |
| Чайник, обогреватель, фен | Не подходит | Мощность обычно намного выше возможностей этого класса |
Инвертор 12-220 В не включается или отключается: что проверить
Проверять лучше от простого к сложному, не разбирая корпус.
- Измерьте напряжение аккумулятора без нагрузки. Сильно разряженный АКБ может сразу вызвать защиту.
- Измерьте напряжение прямо на входных клеммах инвертора при включении нагрузки. Если там сильная просадка, проблема может быть в АКБ, проводах или контактах.
- Проверьте полярность. Плюс должен идти на плюс, минус на минус.
- Проверьте предохранитель. Если он перегорел, сначала найдите причину, а не ставьте больший номинал.
- Отключите прибор из розетки 220 В и включите инвертор без нагрузки. Если он запускается, возможно, подключённый прибор перегружает его.
- Дайте корпусу остыть. После перегрева защита может временно отключать выход.
Сначала проверьте мощность и пусковой ток прибора, напряжение на входе инвертора под нагрузкой и состояние кабелей.
Безопасность: здесь уже есть опасные 220 В
- Не вскрывайте включённый инвертор. Внутри присутствует опасное напряжение.
- Не соединяйте выход инвертора с домашней розеткой. Такая попытка может подать напряжение обратно в проводку и создать смертельно опасную ситуацию.
- Не используйте устройство во влажном месте.
- Не закрывайте вентилятор и вентиляционные отверстия.
- Предохранитель ставят для защиты кабеля и оборудования, а не для увеличения доступной мощности.
- Не оставляйте работающий инвертор на сиденье, ковре или другой мягкой поверхности.
- Не разряжайте стартерный аккумулятор глубоко. Иначе автомобиль может не запуститься.
Если инвертор планируется подключать стационарно к проводке здания, вопрос заземления, нейтрали и защитных аппаратов должен решаться как полноценная электрическая установка, а не как переносная автомобильная схема.
Частые вопросы
UKC 500W действительно выдаёт 500 Вт?
На корпусе и в карточках товара встречается 500W, но для похожего KC-500D продавцы отдельно указывают длительную работу примерно до 400 Вт. Без собственного нагрузочного теста правильнее считать 500 Вт заявленной максимальной цифрой, а не гарантированной постоянной мощностью.
Можно ли подключить его в прикуриватель?
Для небольшой нагрузки да, если ток не превышает возможности розетки автомобиля. Для нагрузки в несколько сотен ватт прикуриватель не подходит. Сначала смотрите номинал предохранителя и руководство машины.
Сколько тока он берёт от аккумулятора при 200 Вт?
При 12 В и КПД около 85% получается примерно 19,6 А. Поэтому даже 200 Вт уже являются серьёзной нагрузкой на 12-вольтовую проводку.
Подойдёт ли для холодильника?
Я бы не рассчитывал на это. У компрессора высокий пусковой ток, а модифицированная синусоида тоже подходит не для всех двигателей.
Почему инвертор пищит и выключается?
Частые причины: низкое напряжение аккумулятора, просадка на тонких проводах, плохой контакт, перегрузка или перегрев.
Можно ли проверить выход обычным мультиметром?
Напряжение измерить можно, но на модифицированной форме сигнала обычный мультиметр может показывать неточное значение. Для более правильной оценки нужен прибор True RMS, а форму сигнала смотрят осциллографом с соблюдением правил безопасного измерения сетевого напряжения.
Источники и уточнения
- UKC KC-500D: заявленные характеристики одной из версий
- Victron Energy: мощность, пусковая нагрузка и формы напряжения инверторов
Характеристики бюджетных UKC могут отличаться от партии к партии. Поэтому данные из карточек товара я использую только как ориентир. Фактическую мощность конкретного экземпляра можно подтвердить только измерениями под нагрузкой.
Итоги
UKC 500W полезен как компактный источник 220 В от автомобильного аккумулятора для небольших приборов. Но главное здесь не цифра 500W на корпусе, а реальный ток со стороны 12 В и тип подключённой нагрузки.
Для ноутбука, зарядок, небольшого освещения и простых маломощных приборов такой инвертор может быть удобным. Для холодильника, мощного инструмента, чайника или обогревателя лучше подобрать устройство другого класса.
И самое важное: нагрузку в сотни ватт нельзя бездумно подключать через прикуриватель. Сначала считаем ток, проверяем аккумулятор, проводку и защиту.
