Введение и назначение
Корпус под двойной выключатель KCD1 (совместим с KCD3) — это простое и практичное решение для аккуратной установки двух тумблеров в панели или корпусе устройства. Такой формат часто используется в мастерских, блоках питания и самодельных проектах, где важны удобство и надёжность.
Подобные элементы часто встречаются в самодельных источниках питания. Кстати, если работаешь с преобразователями, пригодится статья про TP4056 и MT3608 — там как раз показаны типовые схемы и компоновка.
Конструкция и совместимость
- Форм-фактор: двойной вырез под KCD1 (snap-in) / KCD3.
- Крепление: защёлки + винтовые стойки.
- Материал: пластик (ABS/ПА), чёрный матовый.
- Совместимость: большинство стандартных качельных выключателей серии KCD размерной группы 19×13 мм (на секцию).
Конструкция максимально простая — корпус состоит из двух половин с фиксацией на защёлках. При необходимости можно дополнительно зафиксировать винтами, что особенно актуально для вибронагруженных устройств.
Монтаж и применение
- Выборка проёма по шаблону, установка корпуса и фиксация защёлками.
- Подключение: независимое или параллельное включение линий.
- Диапазон применения: 12–230 В (зависит от самих выключателей).
- Использование: блоки питания, панели управления, мастерские стенды.
Для аккуратного монтажа полезно использовать нормальные измерительные щупы — если ещё не обновлял инструмент, посмотри щупы для мультиметра, там есть хорошие варианты для работы в тесных корпусах.
Таблица характеристик
| Параметр | Значение |
|---|---|
| Совместимые выключатели | KCD1 / KCD3 (snap-in) |
| Материал корпуса | ABS/ПА, чёрный |
| Крепление | Защёлки + винтовые стойки |
| Назначение | Панели, БП, стенды |
| Посадочные окна | ≈ 19×13 мм ×2 |

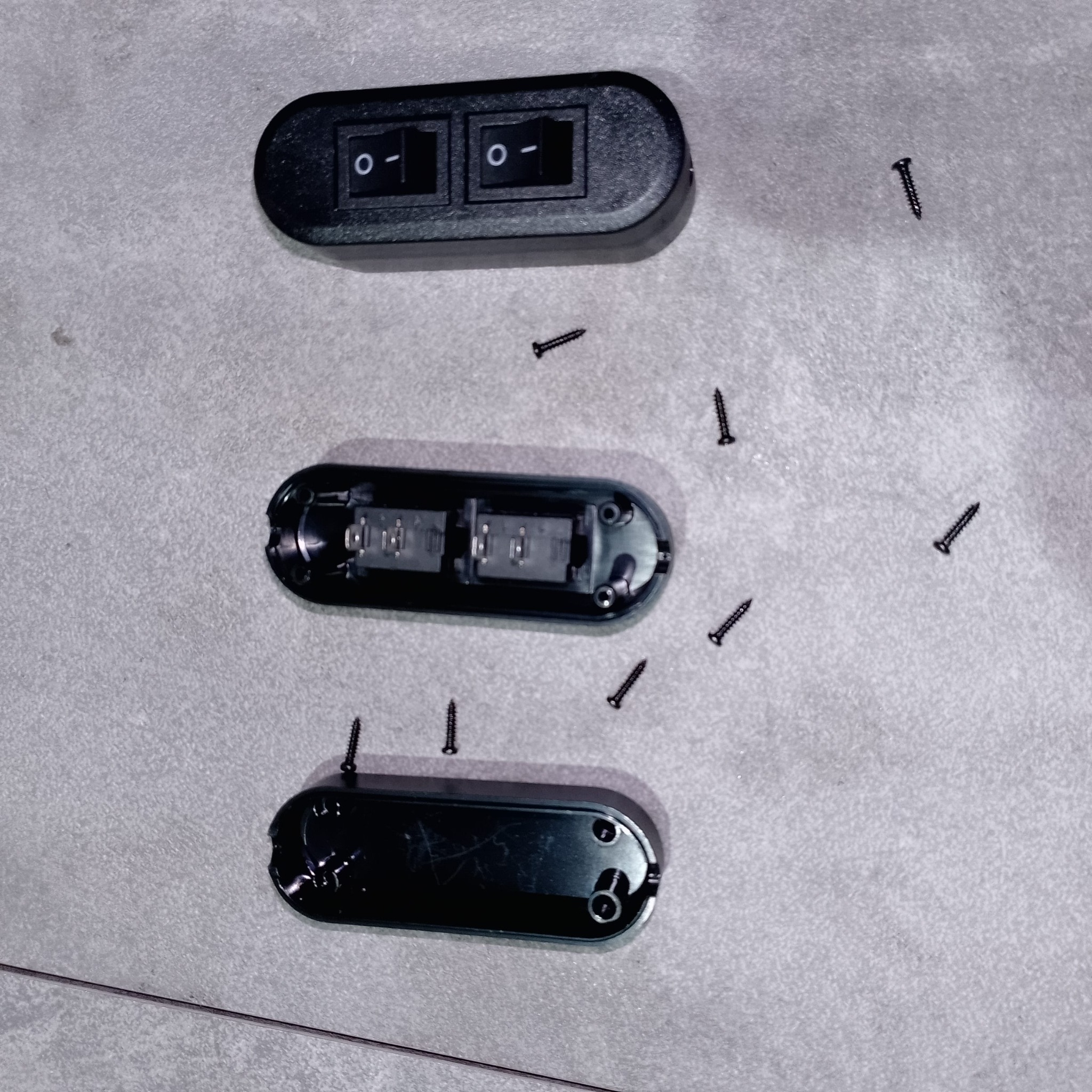

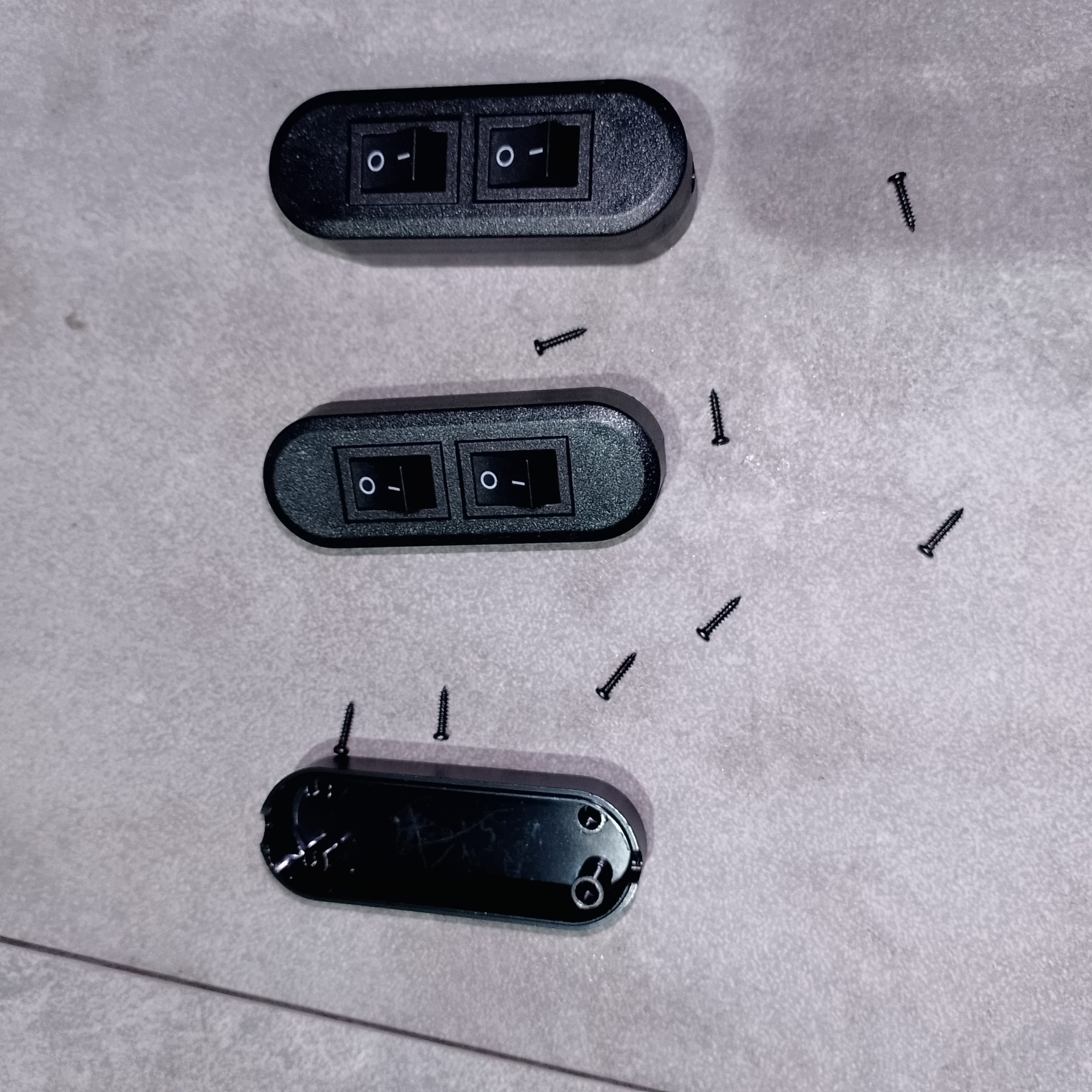

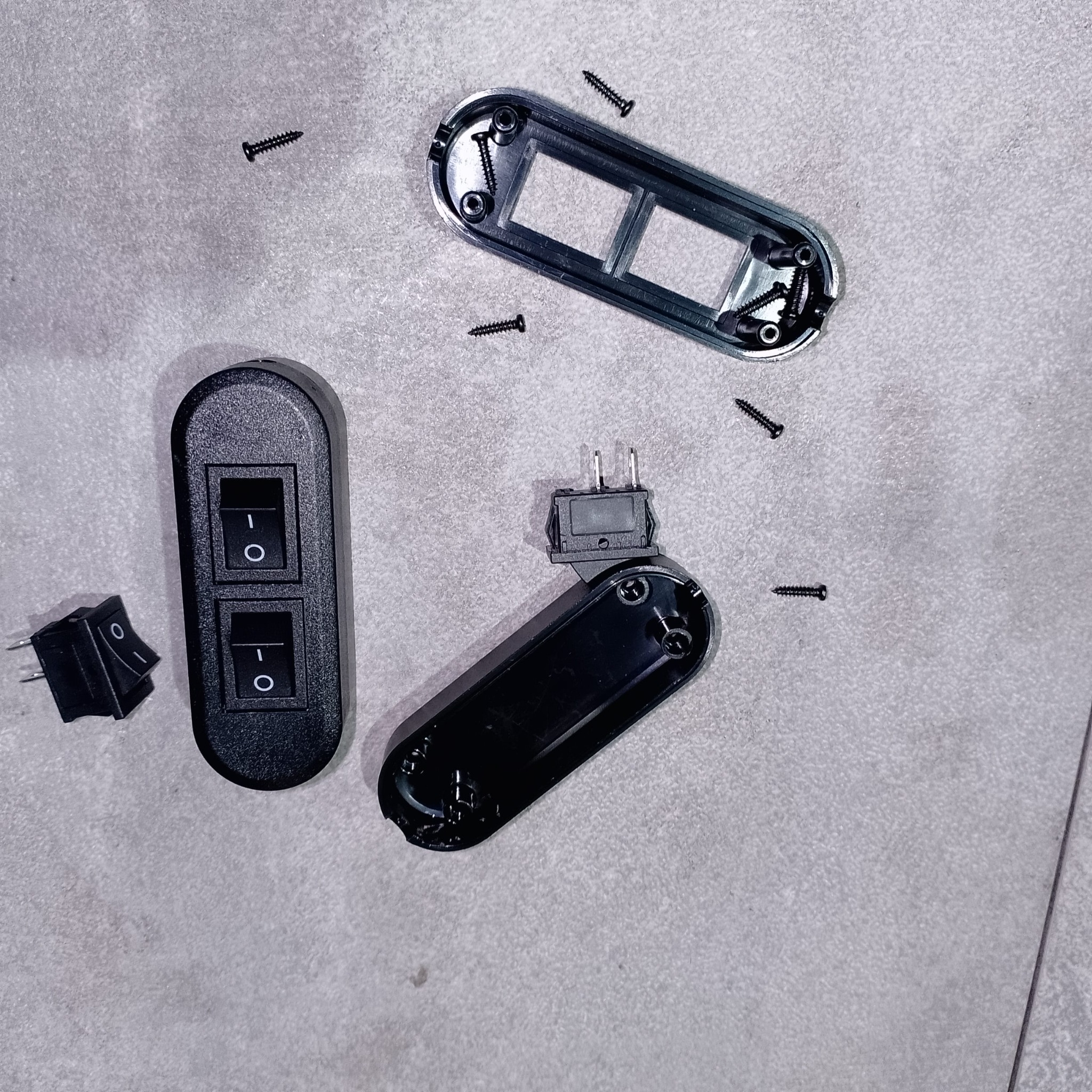

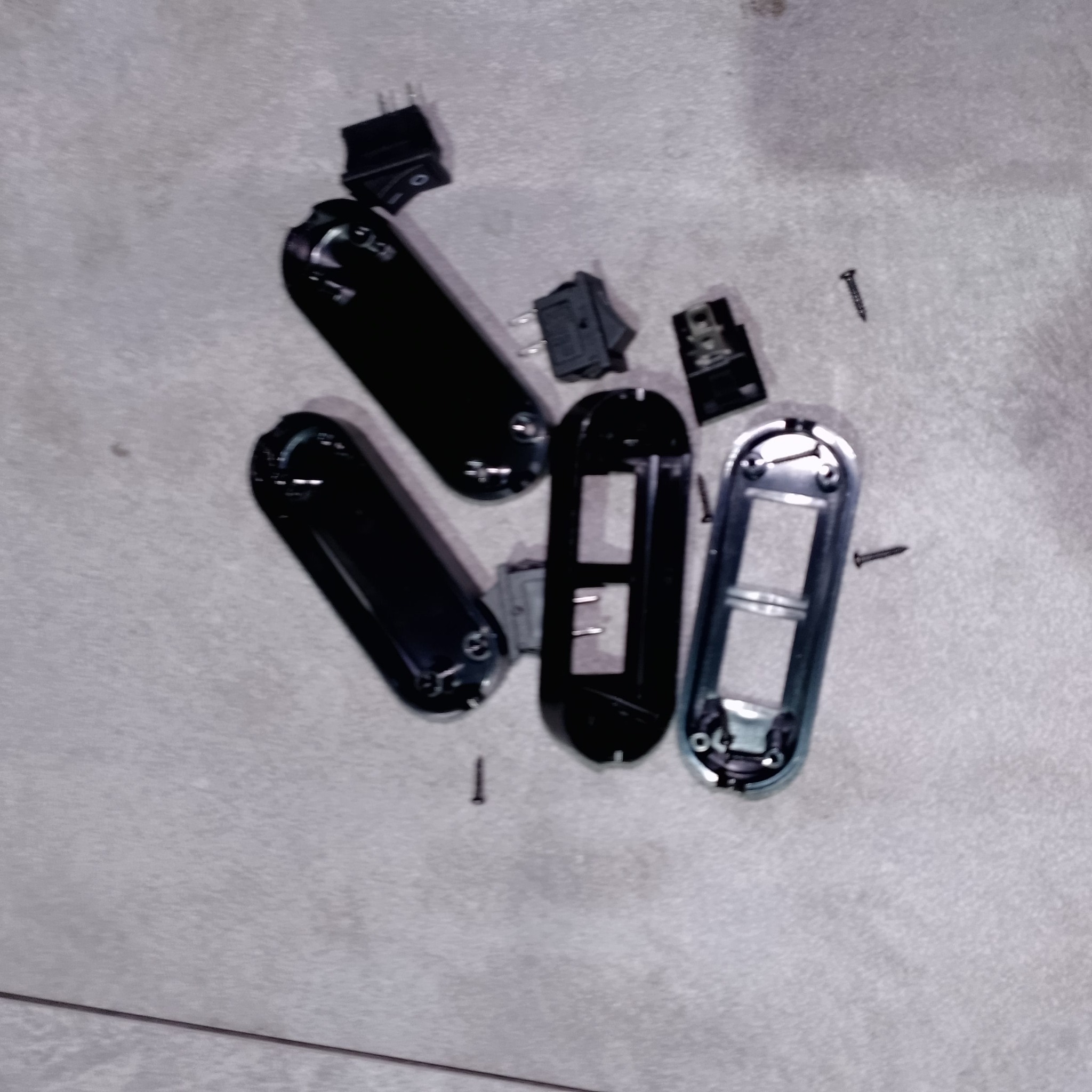

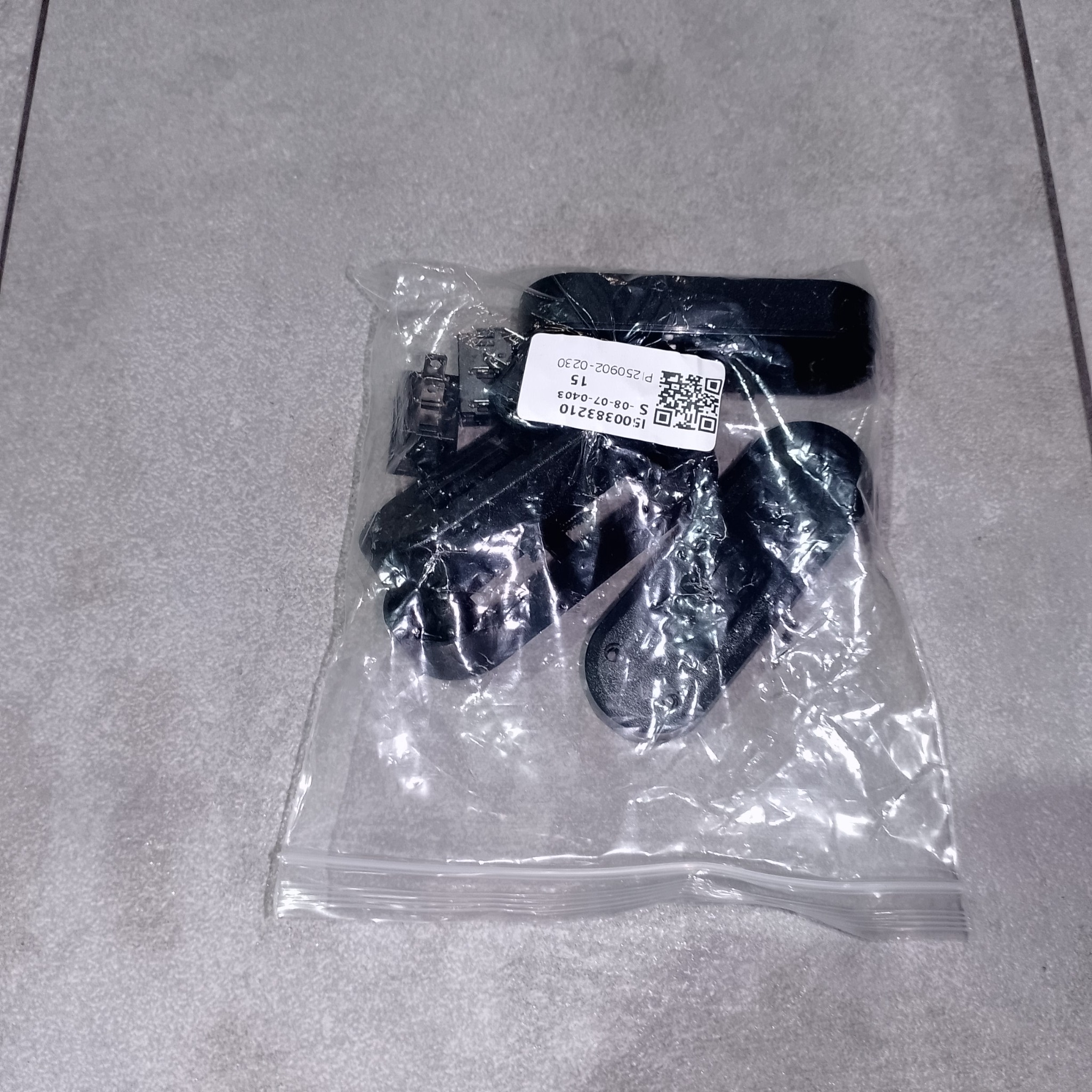

Фото
FAQ
Влезут ли тумблеры с подсветкой?
Да, если соответствуют габаритам KCD1/KCD3 и глубине корпуса.
Чем закрыть отверстия под провода?
Подойдут втулки-вводы или печатные заглушки. Пластик легко дорабатывается.
Подходит ли под 220 В?
Да, если используемые выключатели рассчитаны на соответствующее напряжение и ток.
Итоги
Вывод: корпус под двойной выключатель KCD1 — это простое, надёжное и проверенное решение для мастерской. Он позволяет аккуратно собрать панель управления, упорядочить проводку и придать проекту законченный внешний вид.
