LM2576S-5.0 модуль 5V USB - стабилизатор 12/24В

Содержание

Понижающий модуль LM2576S-5.0 — это классический DC-DC преобразователь, который позволяет получить стабильные 5 В от источников 7–35 В.
В данном варианте плата уже оснащена USB-разъёмом, что делает её удобной для питания гаджетов без дополнительных доработок.

Такие модули часто используют в автомобиле, в мастерской и в самодельных проектах, когда нужно быстро организовать питание 5 В от аккумулятора или блока питания.

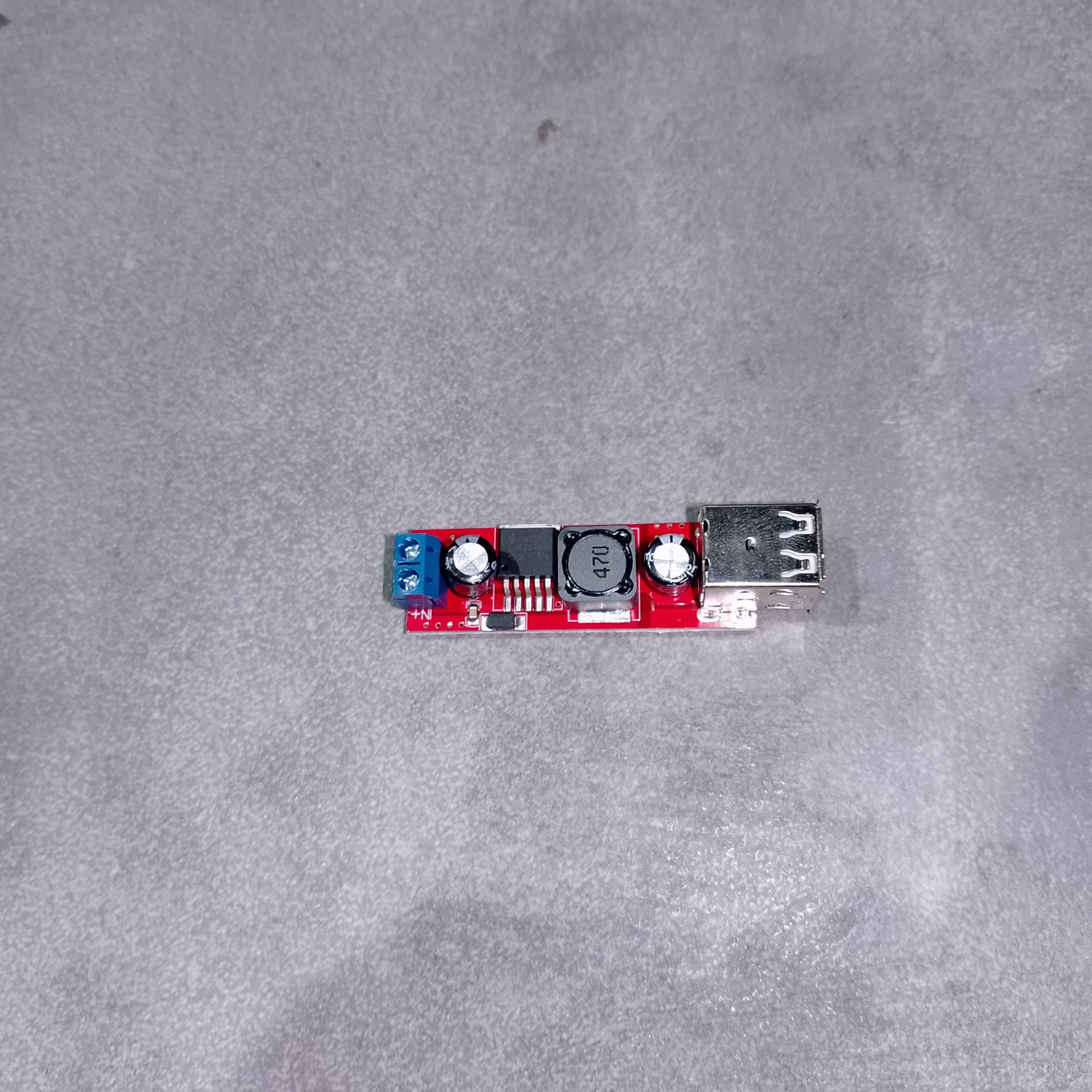

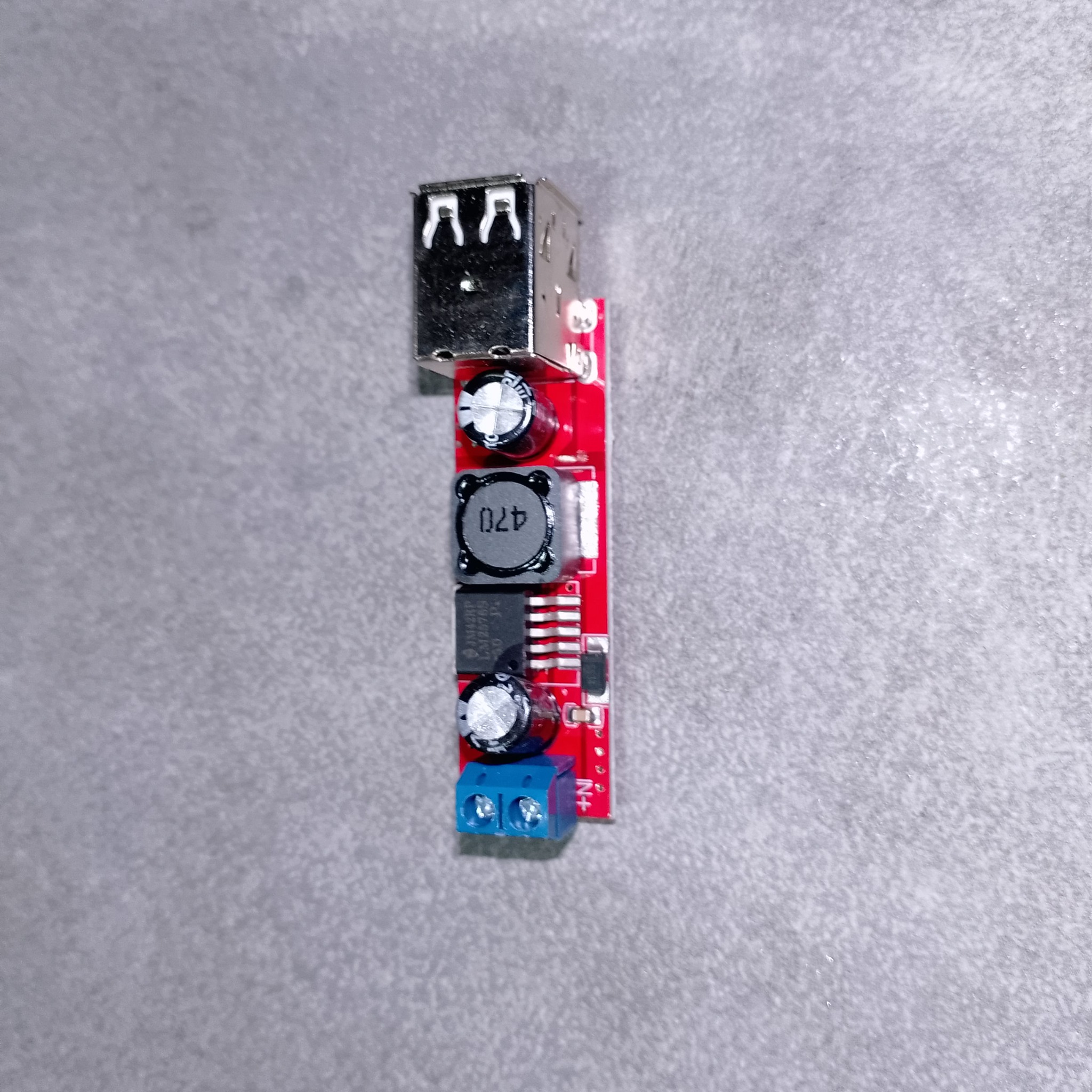

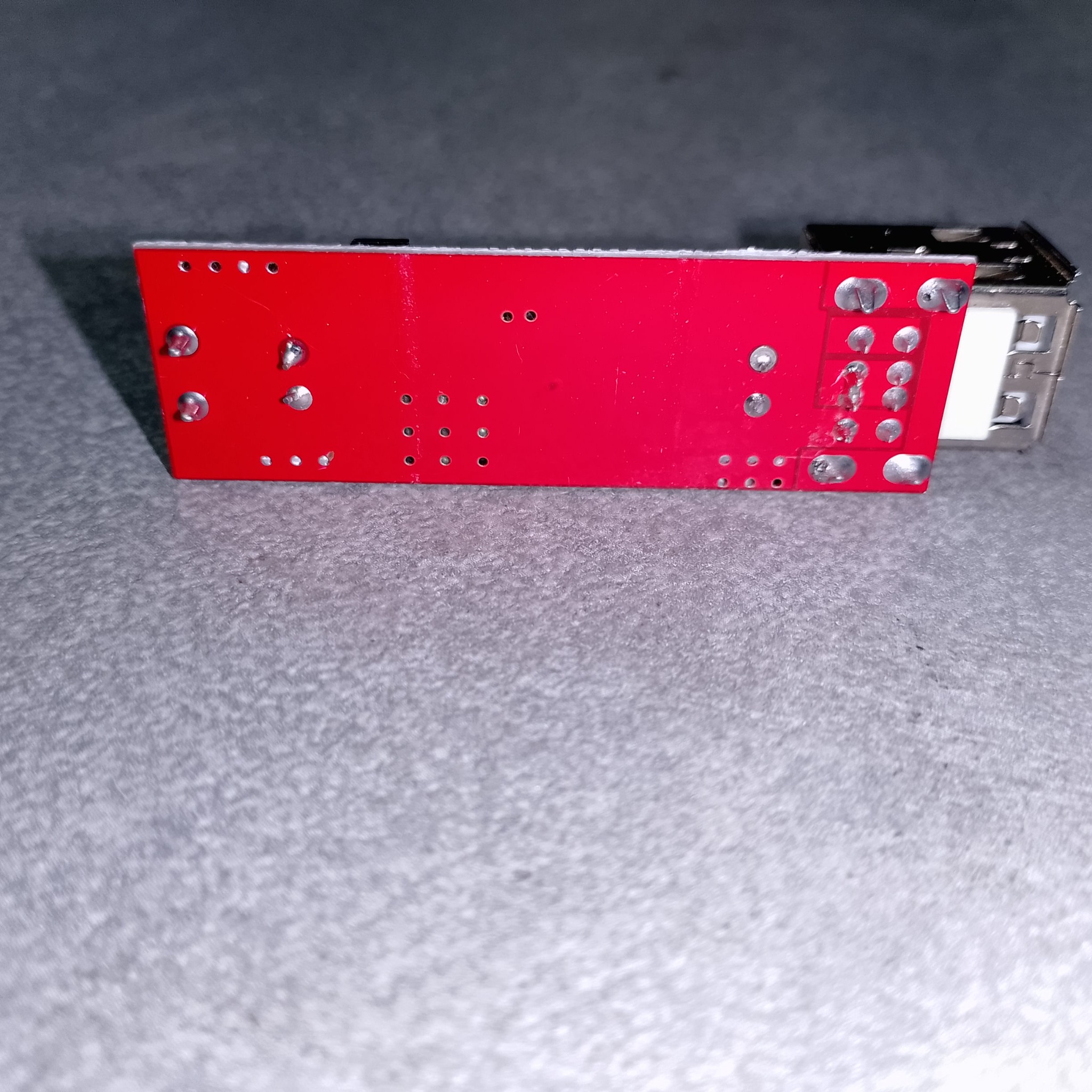

Конструкция и элементы

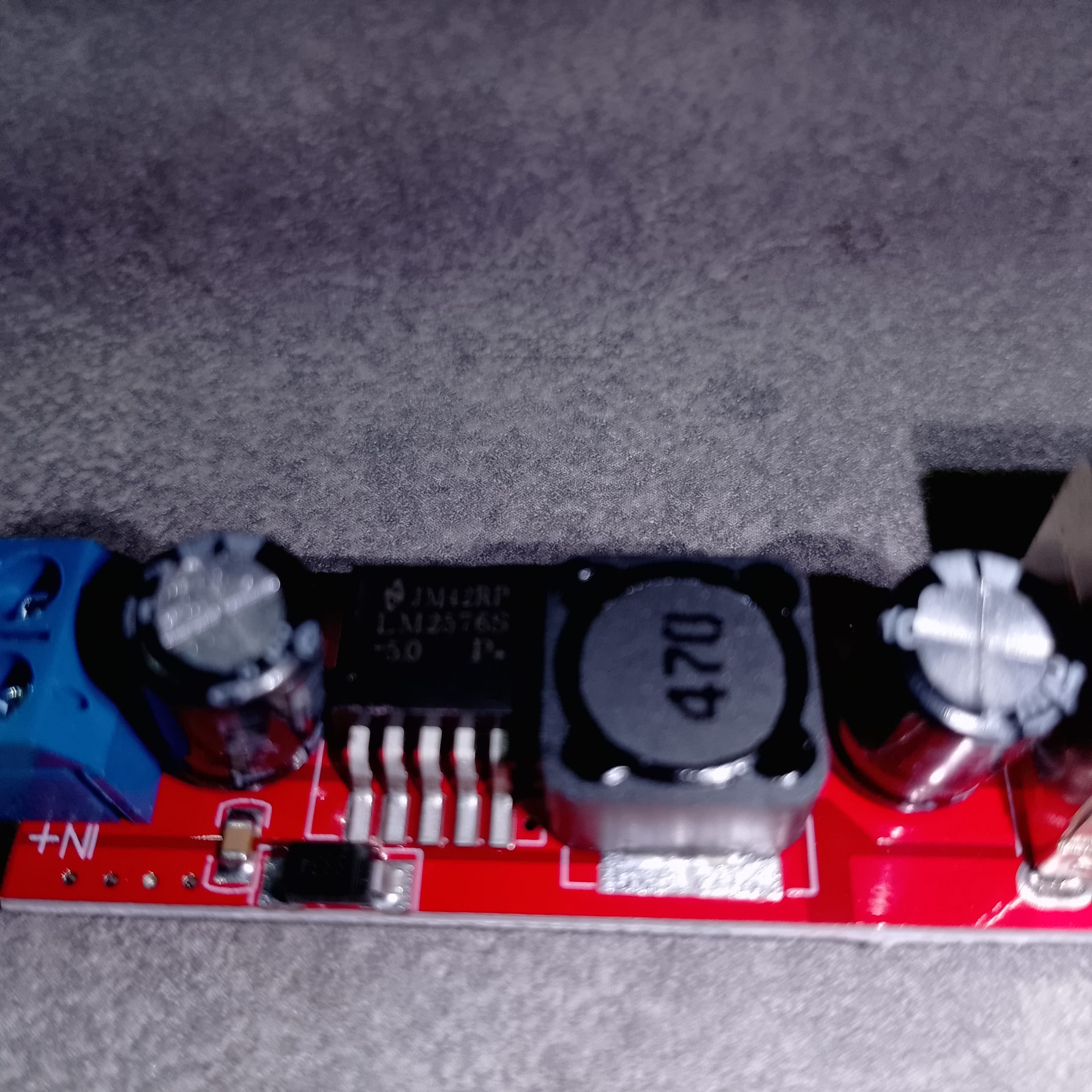

Контроллер: LM2576S-5.0 — фиксированные 5 В, частота около 52 кГц.
Дроссель: 47 µH («470») — ключевой элемент понижающего преобразователя.
Диод Шоттки: обеспечивает правильную работу схемы при переключении.
Конденсаторы: сглаживают пульсации на входе и выходе.

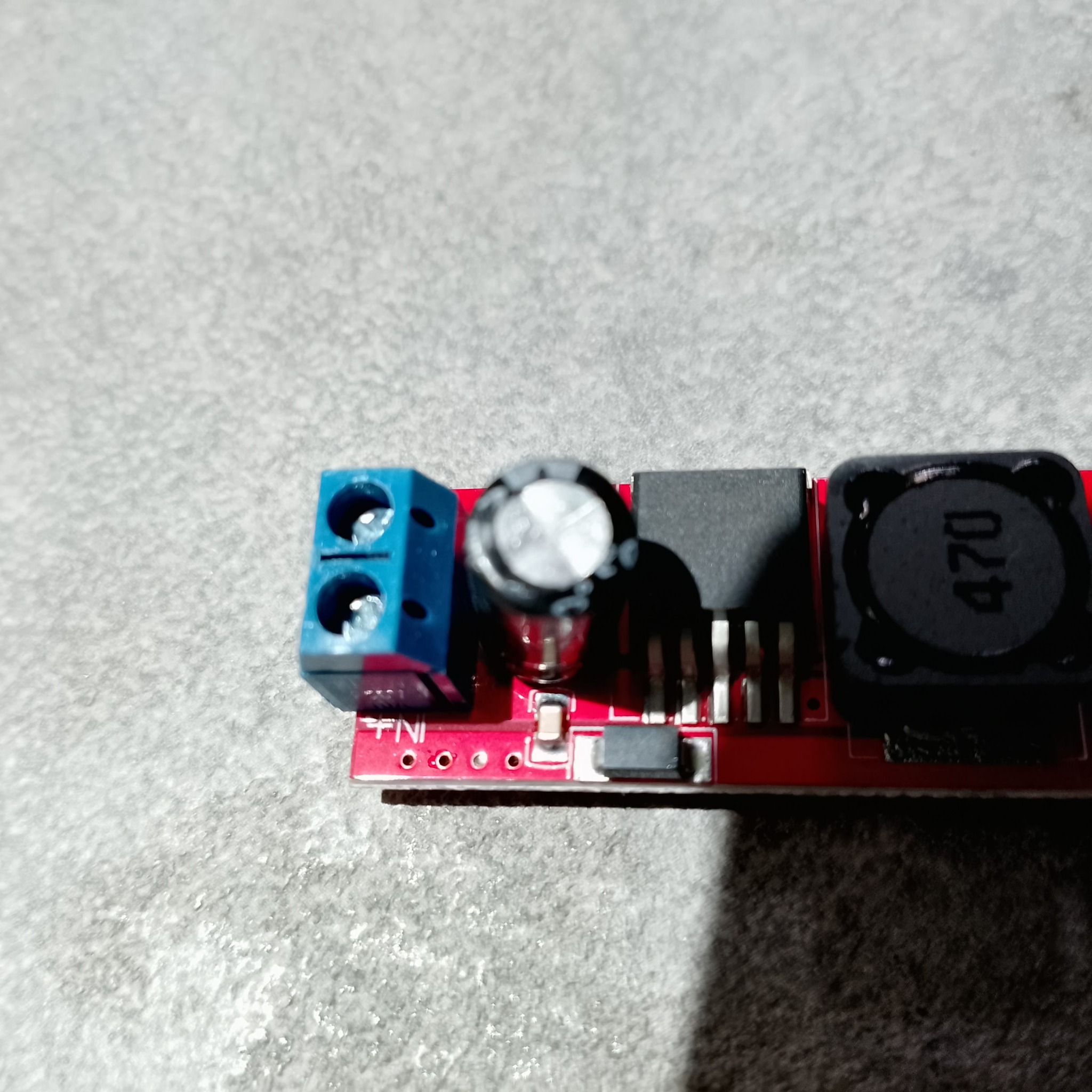

Клеммник: удобное подключение питания без пайки.

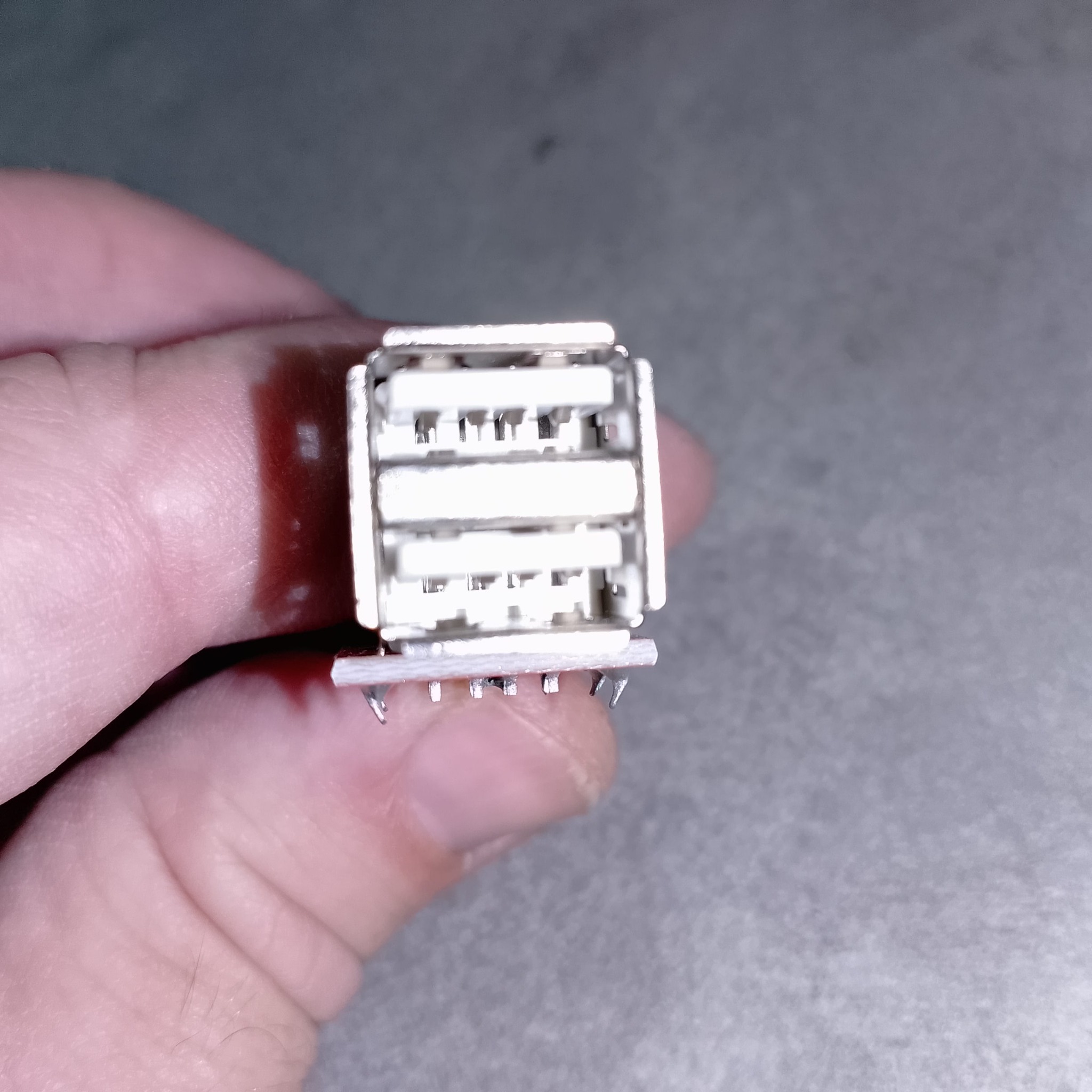

USB-A: стандартный выход 5 В без протоколов быстрой зарядки.

Принцип работы

Модуль работает по классической схеме понижающего преобразователя (buck).
Контроллер LM2576 быстро переключает входное напряжение через дроссель, формируя стабильные 5 В на выходе.

За счёт импульсного принципа достигается высокая эффективность по сравнению с линейными стабилизаторами, особенно при большом перепаде напряжений (например, 24 В → 5 В).

Где применять

Питание USB-устройств от авто 12/24 В
Питание роутеров, камер, вентиляторов
Самодельные проекты на Arduino и ESP
Переоборудование блоков питания в USB-источник

Часто используется как стационарный источник питания в мастерской — подключил один раз и используешь постоянно.

Подключение

Подключение максимально простое:

на вход подаётся напряжение на клеммы «+ / −»
на выходе сразу получаем 5 В через USB

+12/24 В → [ LM2576 модуль ] → USB 5 В

Важно соблюдать полярность. При ошибке модуль может выйти из строя.

Безопасность и ограничения

Максимальный ток — до 3 А (с охлаждением).
Без радиатора — лучше не превышать 1–2 А.
При входе 24 В нагрев заметно увеличивается.
Нет защиты от переполюсовки — ставьте предохранитель.
USB не поддерживает QC/PD — только обычные 5 В.

При длительной работе под нагрузкой рекомендуется обеспечить охлаждение — хотя бы небольшой радиатор или обдув.
