Модуль XH-1034 — простой индикатор уровня заряда для литий-ионных аккумуляторов 3,7 В.
Такие платы часто используют в повербанках, фонарях и самодельных аккумуляторных блоках, где нужно быстро понять уровень заряда без мультиметра.

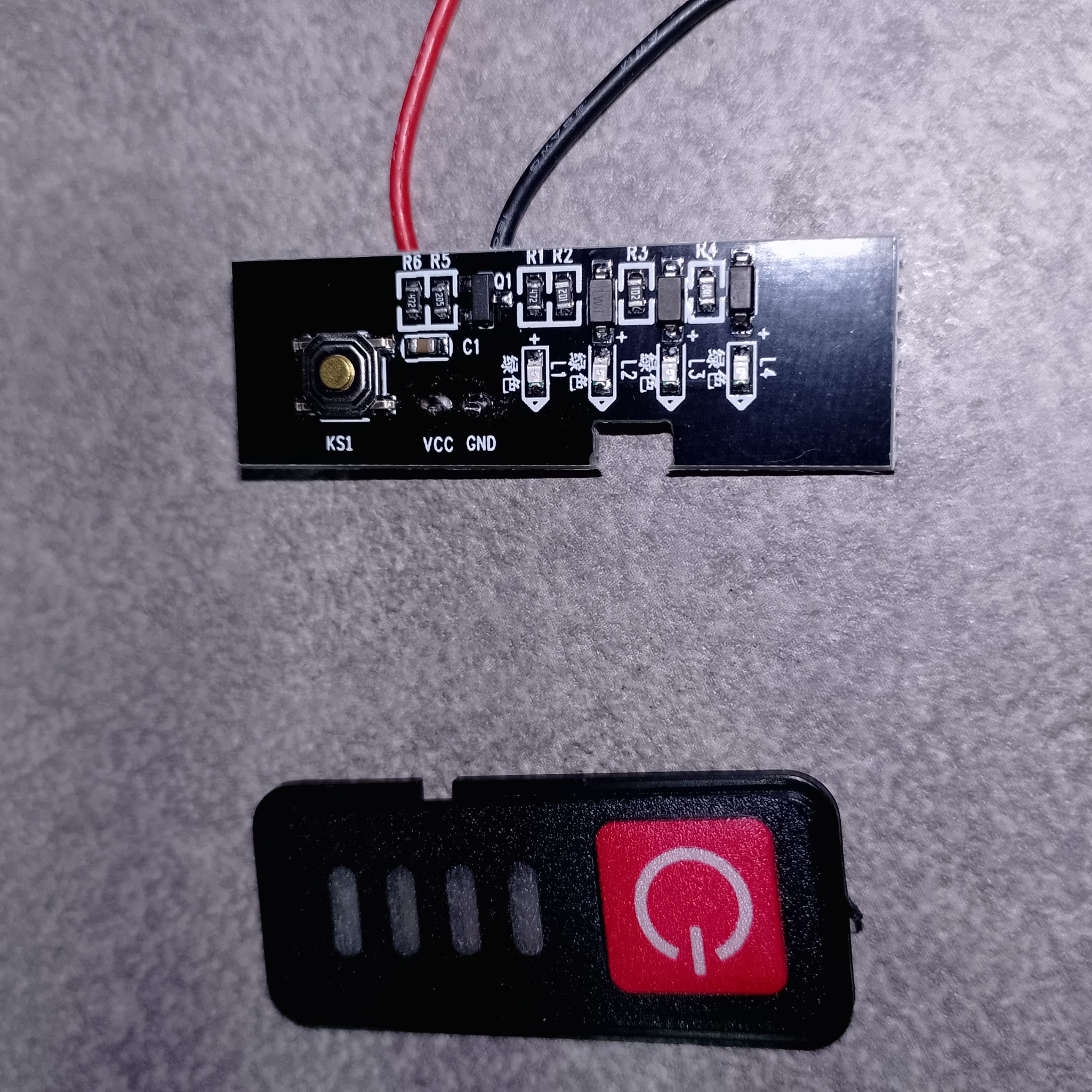

Конструкция

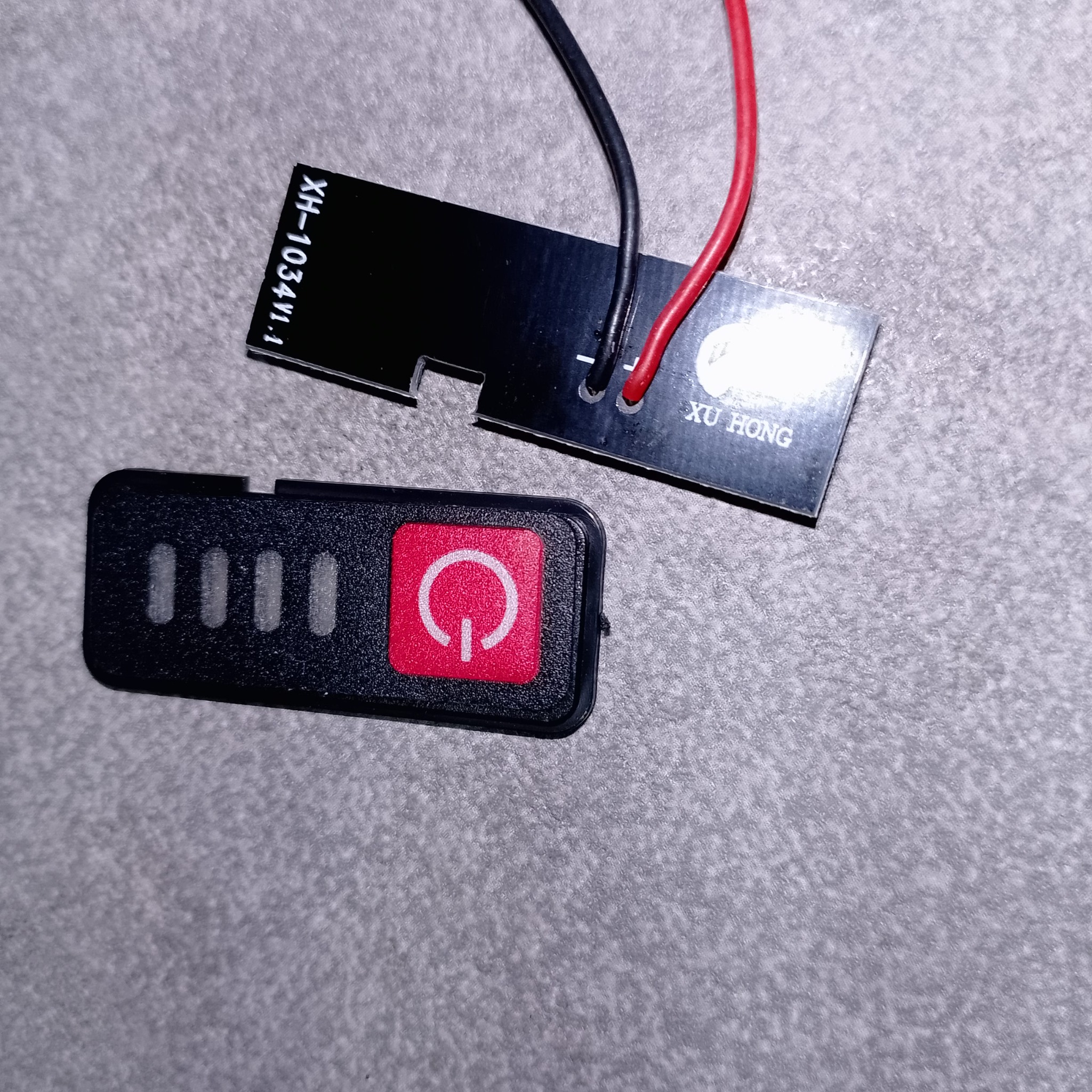

- Маркировка: XH-1034 v1.1
- Кнопка: KS1 (включение индикации)
- Индикация: 4 светодиода
- Питание: 3,0–4,2 В
Плата максимально простая: никаких микроконтроллеров, только аналоговая схема.
Это делает её дешёвой, надёжной и устойчивой к перегрузкам.
Принцип работы
Работа основана на измерении напряжения аккумулятора. Делитель напряжения и компараторы определяют уровень и включают нужное количество светодиодов.
- ≈4.2 В — 4 диода
- ≈3.8 В — 3 диода
- ≈3.6 В — 2 диода
- ≈3.3 В — 1 диод
Индикация включается только при нажатии кнопки — это снижает энергопотребление и позволяет держать модуль постоянно подключённым.
Немного истории
Подобные индикаторы появились ещё в старых портативных устройствах, где вместо цифровых дисплеев использовали светодиодные шкалы.
С развитием литий-ионных аккумуляторов такие модули стали массовыми.
Китайские платы вроде XH-1034 распространились благодаря простоте и низкой цене.
Конструкция почти не изменилась за годы — потому что она уже достаточно надёжная и удобная.
Подключение и пайка

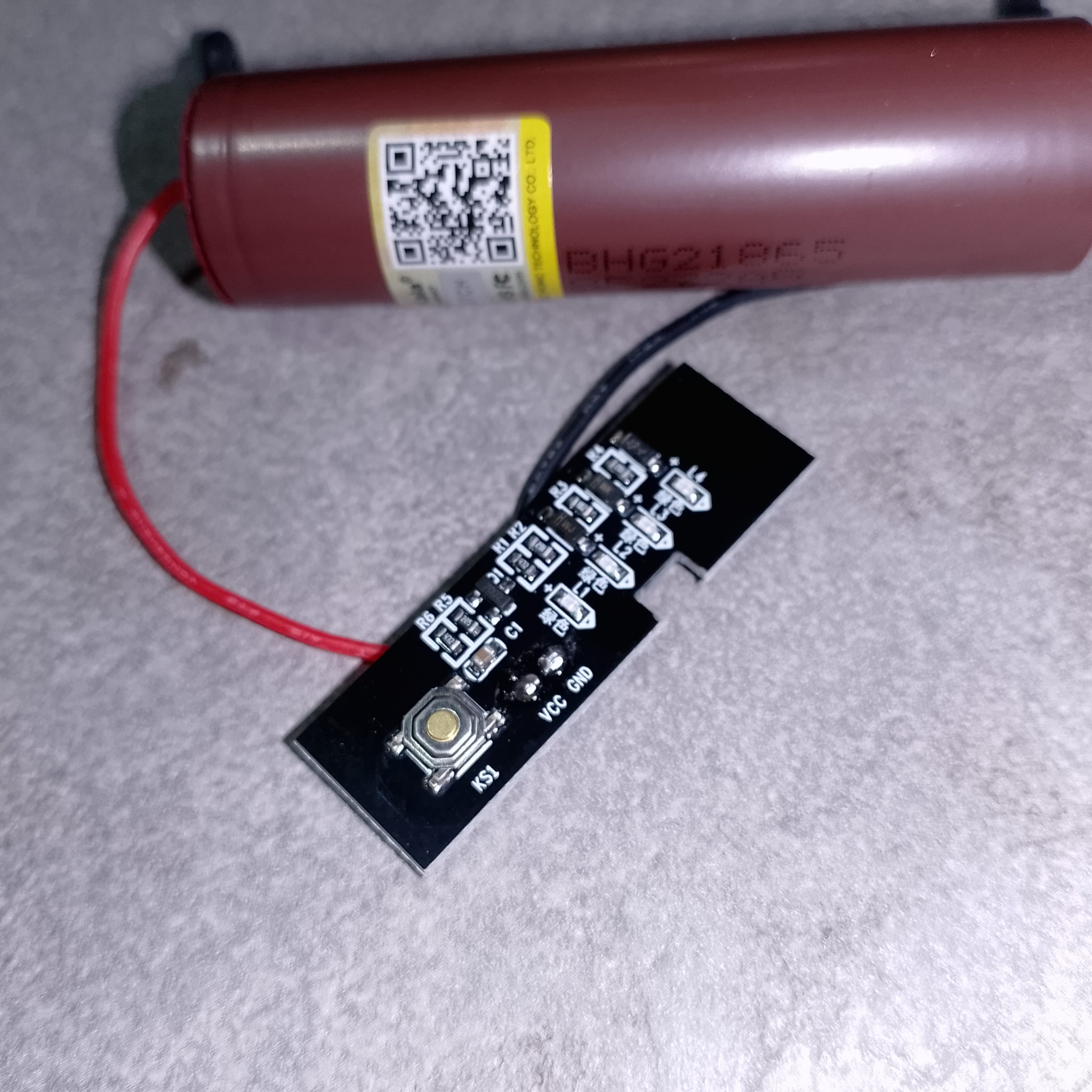

VCC — плюс аккумулятора GND — минус аккумулятора
Подключение элементарное — всего два провода. Но важно соблюдать полярность.
При пайке:
- не перегревать площадки
- использовать тонкий припой
- не замыкать дорожки
Важно: модуль не содержит защиты аккумулятора — только индикация.

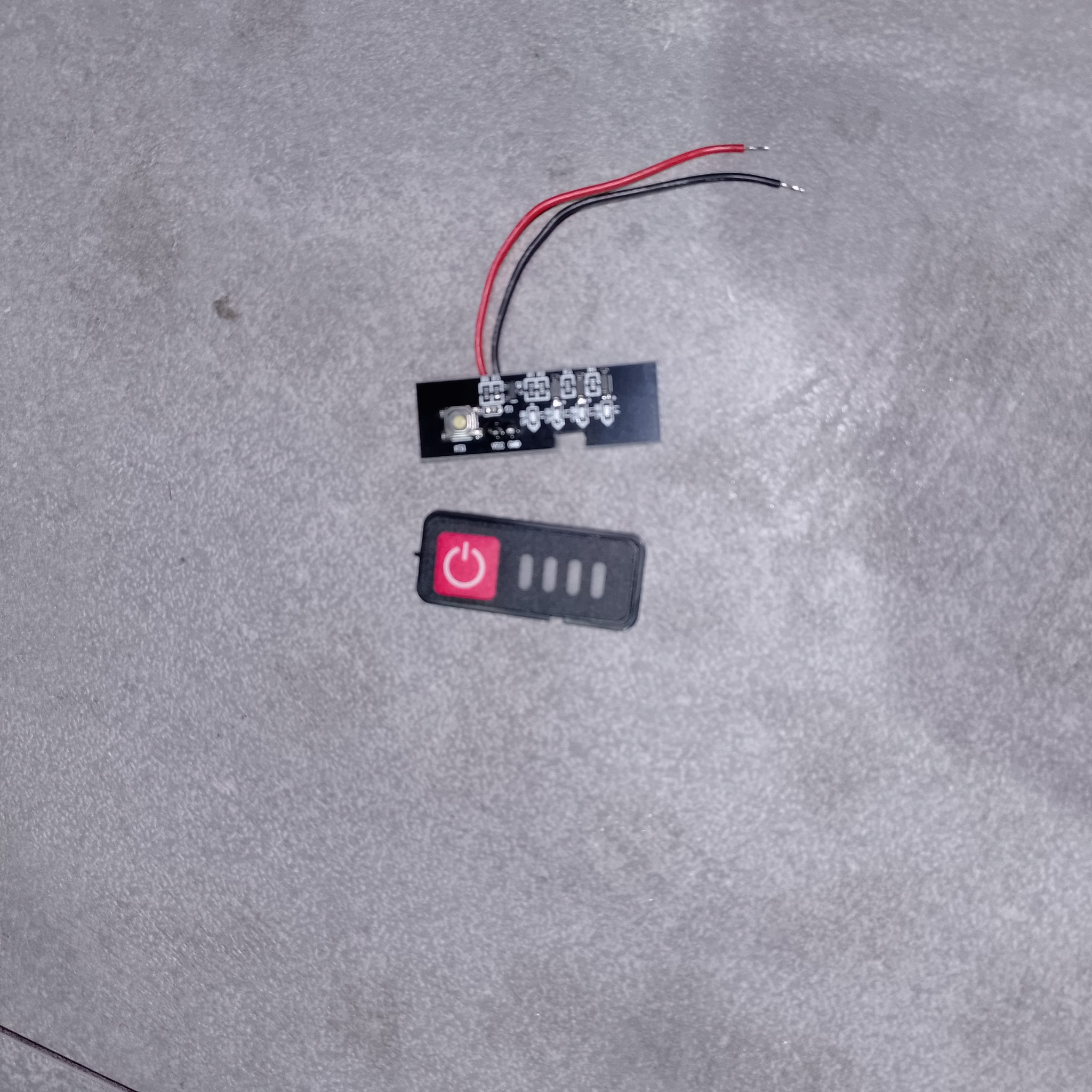

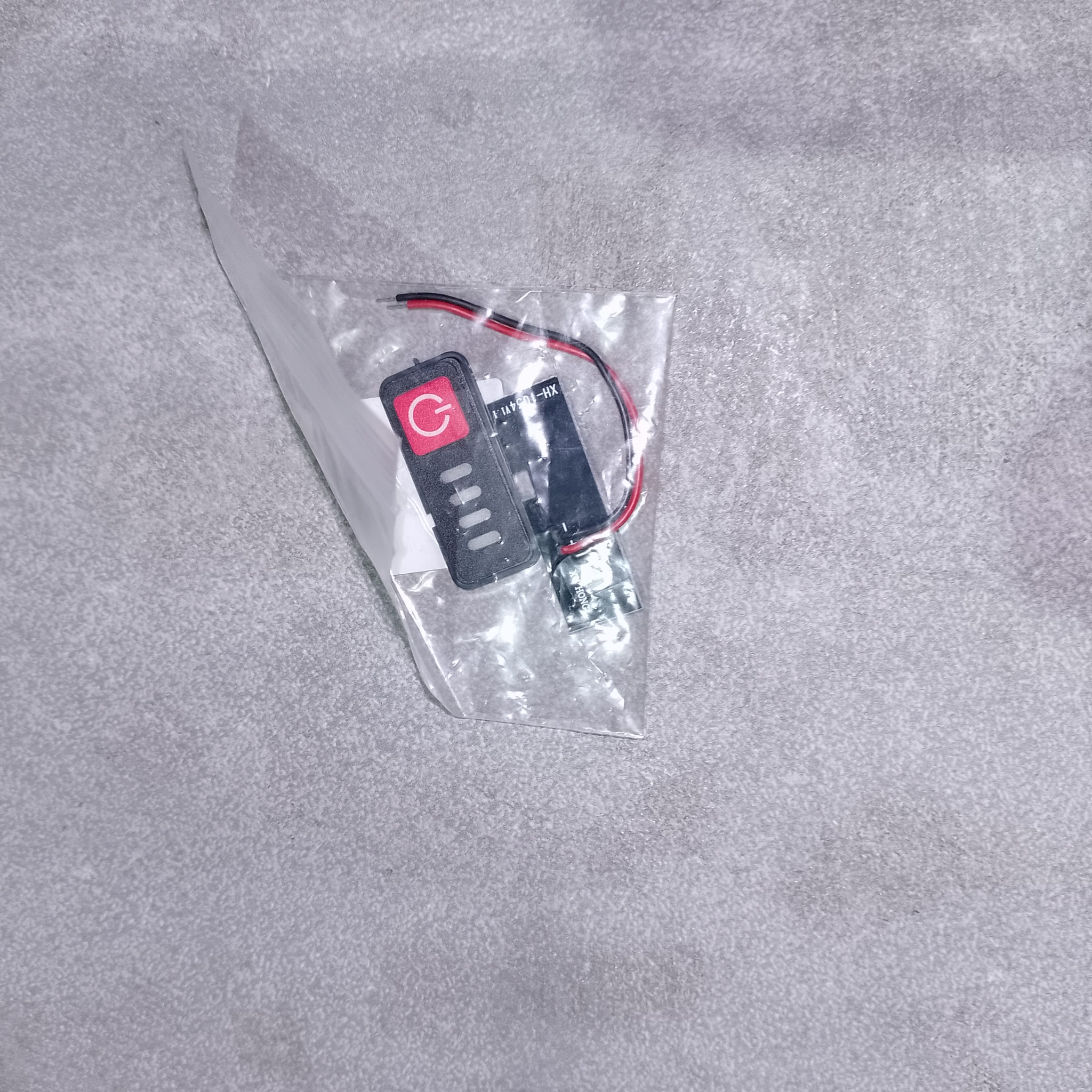

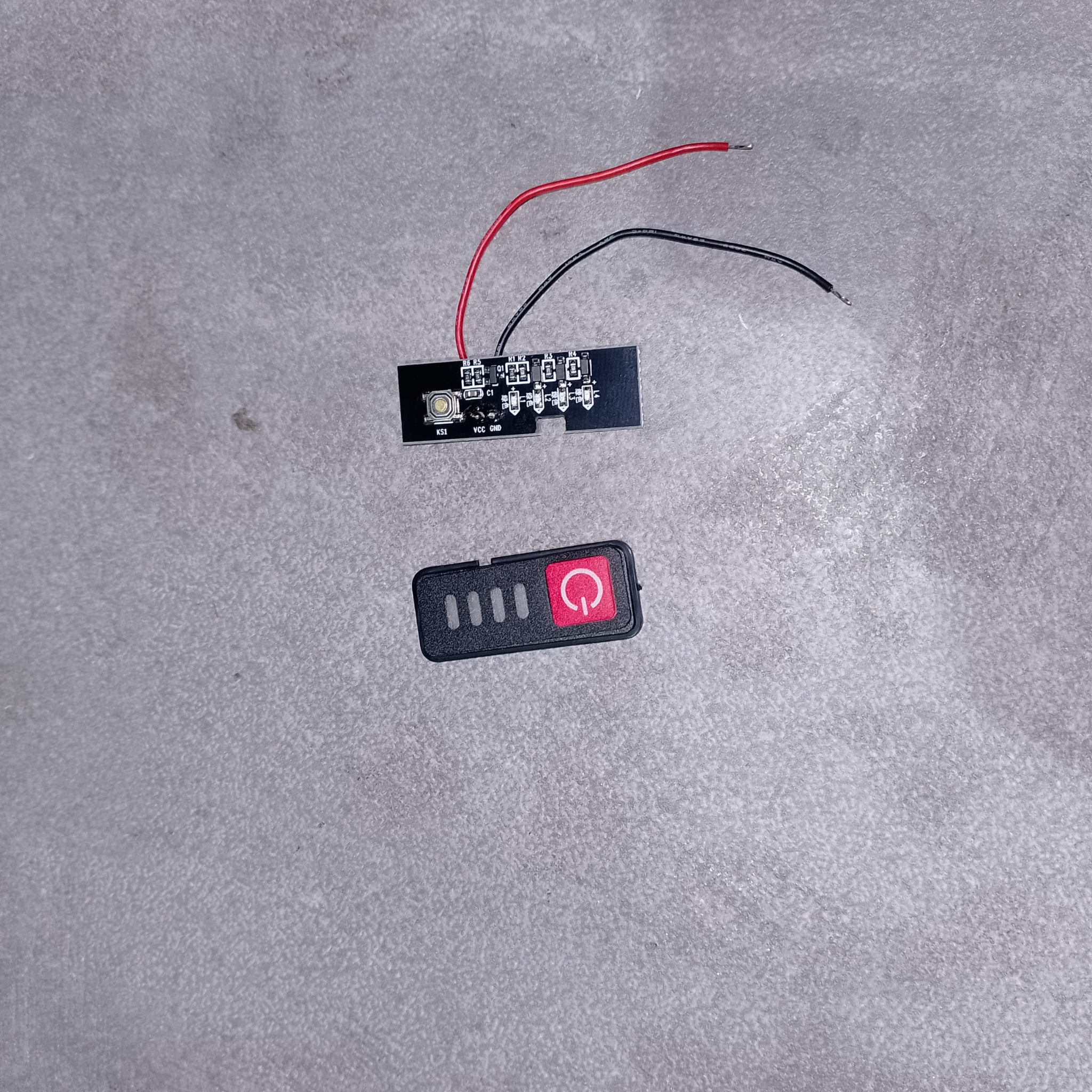

Фото
FAQ
Можно ли использовать постоянно?
Да, потребление минимальное.
Есть ли защита?
Нет, это только индикатор.

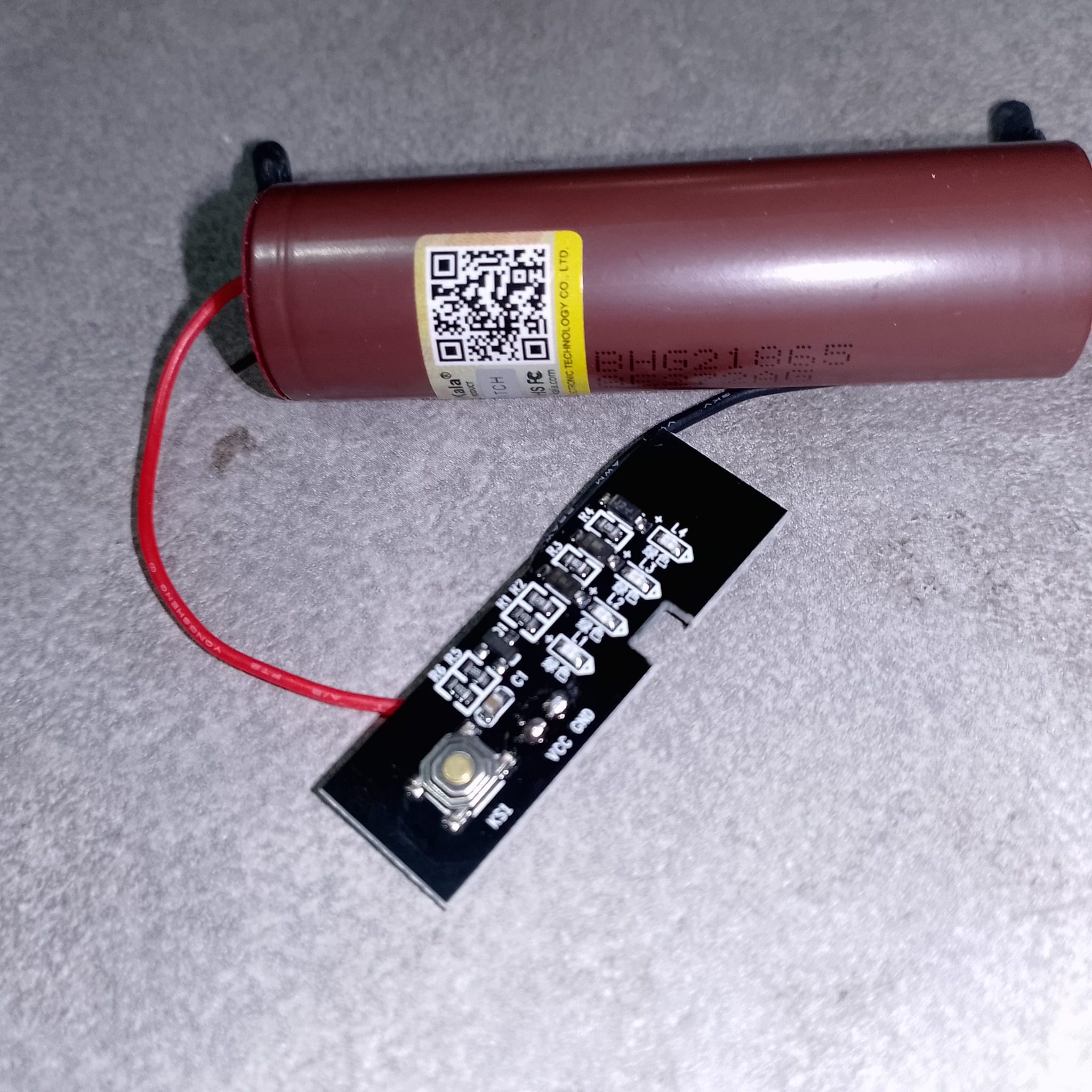

Подходит для 18650?
Да, идеально подходит.
Итоги
XH-1034 — простой, надёжный и дешёвый модуль индикации.
Отлично подходит для самодельных проектов, где нужен быстрый контроль заряда без сложной электроники.
