Модуль LM317 — что это за регулируемый стабилизатор напряжения и где его использовать
Модуль LM317 — это небольшая плата с регулируемым линейным стабилизатором напряжения. Такой модуль часто покупают для мастерской, самоделок, проверки небольших схем и питания простых устройств. На вид он кажется обычной синей платой с клеммами, радиатором и подстроечным резистором. Однако за этой простой конструкцией стоит старый и понятный принцип: лишнее напряжение не преобразуется импульсами, а рассеивается в тепло.
Эта статья будет справочной. Позже на неё удобно ссылаться из практических материалов SD-1117, если модуль LM317 появится в ремонте, блоке питания, зарядке, LED-подсветке или другой самоделке. Здесь разберём, что видно на плате, как её подключать, почему она греется и когда лучше выбрать не LM317, а импульсный DC-DC модуль.
Содержание
Что такое модуль LM317
LM317 — это регулируемый положительный линейный стабилизатор. В классическом варианте он позволяет получить на выходе напряжение примерно от 1.25 В и выше. Верхний предел зависит от версии микросхемы, входного напряжения, схемы включения и качества конкретного модуля. Поэтому на практике не стоит сразу доверять максимальным цифрам из карточки товара.
Главное отличие такого модуля от простого фиксированного стабилизатора в том, что выходное напряжение можно настроить подстроечным резистором. Например, можно выставить 3.3 В, 5 В, 9 В или 12 В для небольшой нагрузки. При этом нужен запас по входному напряжению. Если на вход подать почти столько же, сколько нужно на выходе, стабилизация может работать плохо.
Что видно на плате

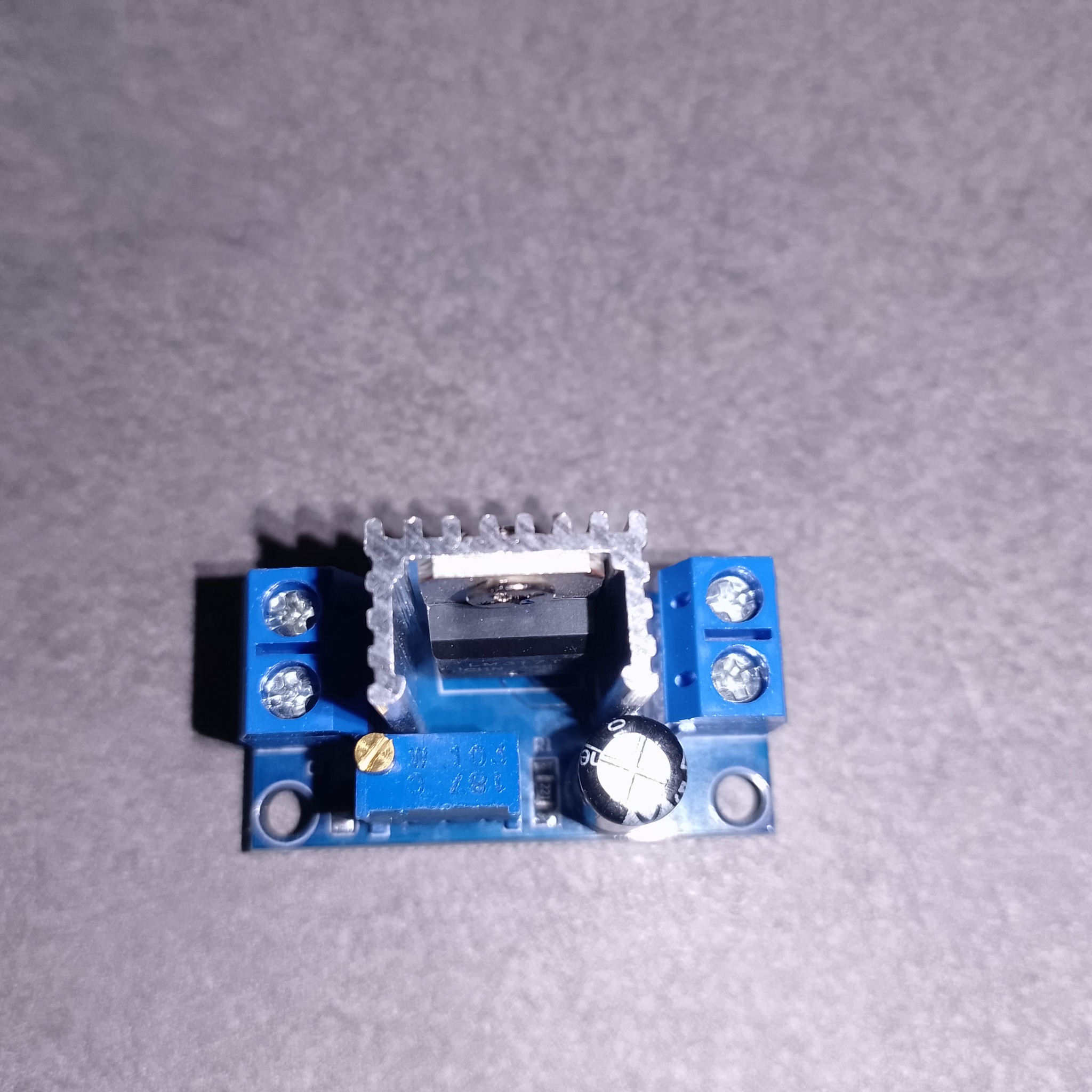

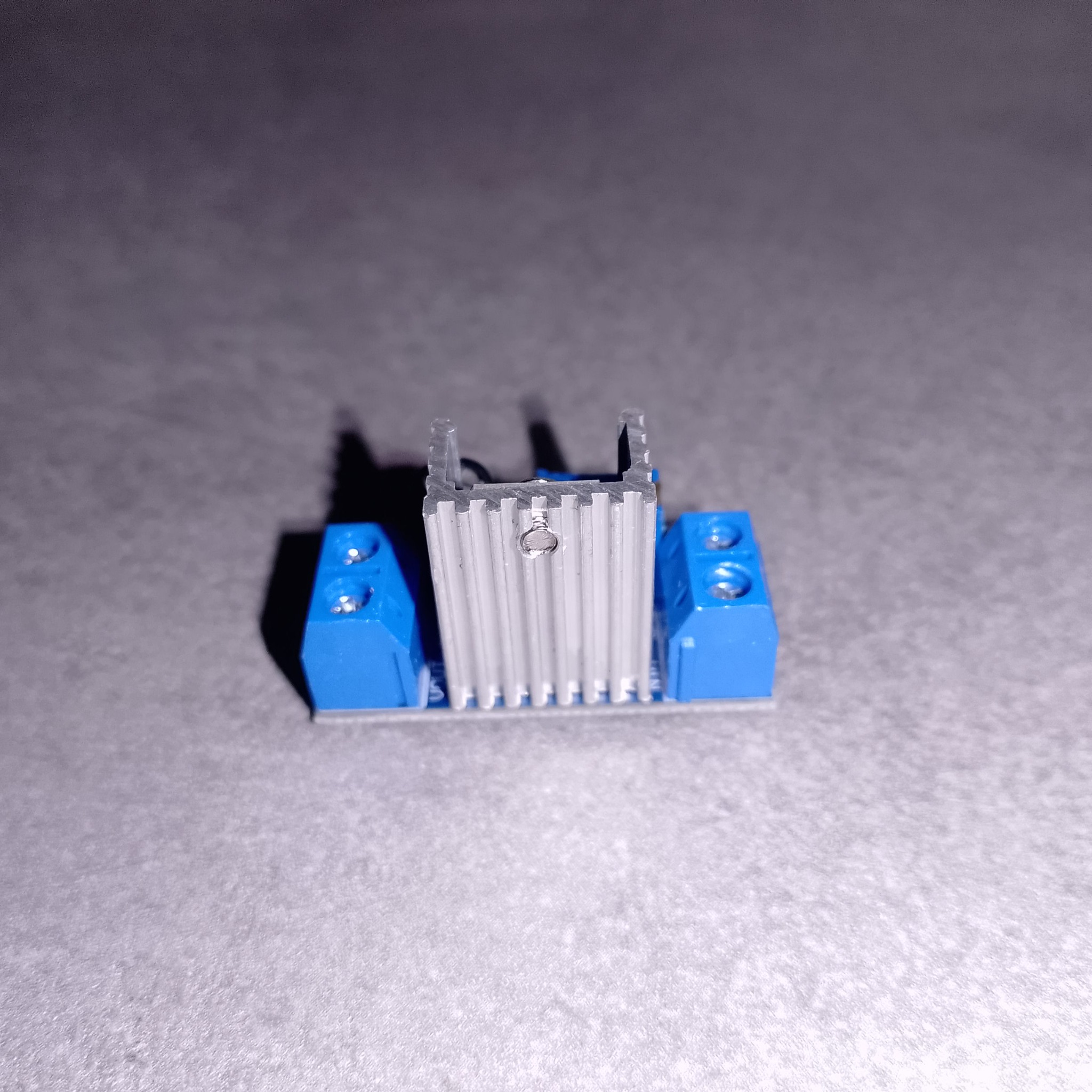

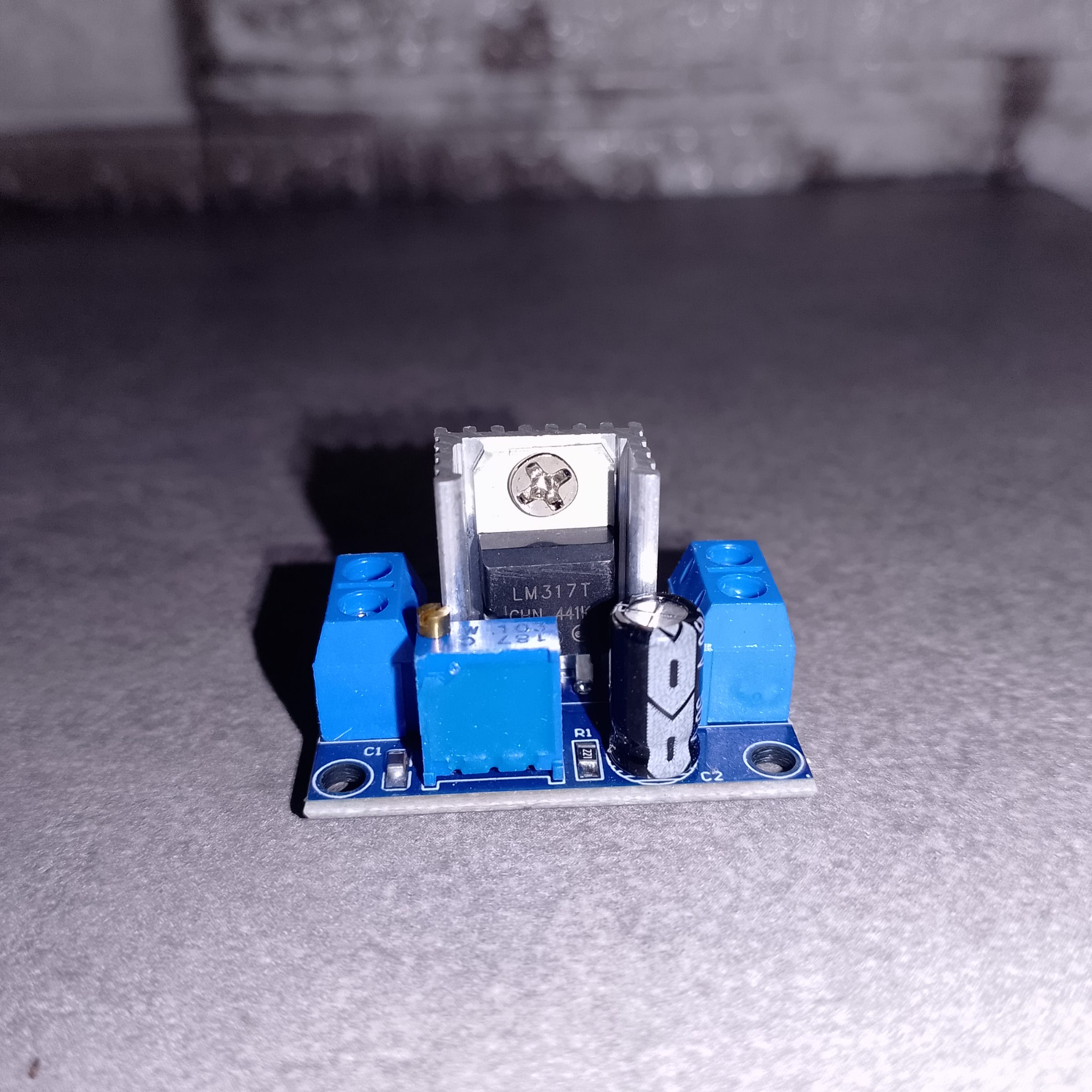

На передней стороне платы стоит микросхема LM317T в корпусе TO-220. Её прижимают винтом к алюминиевому радиатору. Рядом установлен электролитический конденсатор, который сглаживает питание. Также на плате есть синий подстроечный резистор. Именно им выставляют выходное напряжение.
По краям платы расположены винтовые клеммы. Обычно слева находится вход, а справа выход. Однако перед подключением лучше смотреть маркировку на самой плате. У китайских модулей расположение клемм может отличаться, а внешний вид часто повторяют разные производители.
Как подключать VIN, GND и VOUT

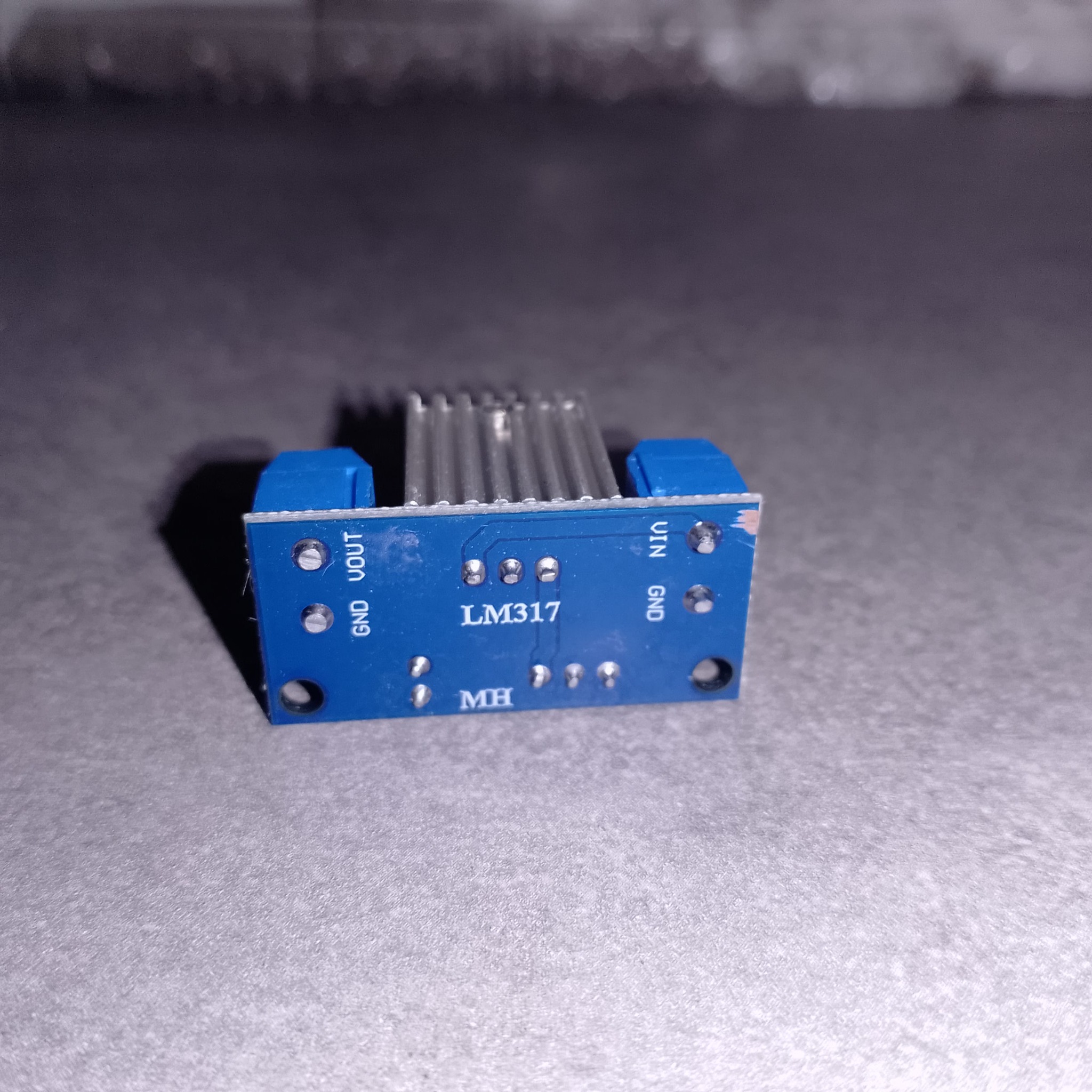

На обратной стороне платы есть подсказки: VIN, GND, VOUT и ещё один GND. Это значит, что на вход подают постоянное напряжение, а с выхода снимают уже настроенное напряжение. Общий минус у входа и выхода общий.
Сначала подключают питание к VIN и GND. Затем мультиметром измеряют напряжение между VOUT и GND. После этого аккуратно крутят подстроечный резистор и выставляют нужное значение. Нагрузку лучше подключать уже после настройки. Так проще избежать случайного завышенного напряжения.
Как работает регулировка
Подстроечный резистор меняет режим работы LM317. В результате на выходе меняется напряжение. Регулировка обычно плавная, но она не всегда удобна. Маленький винт требует тонкой отвёртки, а резкий поворот может заметно изменить напряжение.
Поэтому в мастерской удобно действовать спокойно: сначала выставить напряжение без нагрузки, затем подключить нагрузку и снова проверить мультиметром. Если напряжение просело, значит входного питания не хватает, нагрузка слишком большая или модуль уже ушёл в перегрев.
Почему LM317 греется
LM317 — линейный стабилизатор. Он не работает как экономичный импульсный преобразователь. Если на вход подать 12 В, а на выходе выставить 5 В, разница 7 В уйдёт в тепло. Чем больше ток, тем сильнее нагрев.
Простой пример: выход 5 В, нагрузка 0.5 А, вход 12 В. Разница составляет 7 В. Значит, модулю нужно рассеять около 3.5 Вт тепла. Для маленького радиатора это уже серьёзная нагрузка. Поэтому модуль может сильно нагреться даже при токе, который на бумаге кажется небольшим.
Для грубой оценки мощности нагрева можно использовать формулу:
Pтепла = (Vin - Vout) × I
Например, если нужно быстро прикинуть потребление или тепловую нагрузку, пригодится и наш калькулятор энергопотребления. Он помогает не забыть, что ток, напряжение и мощность всегда связаны.
Где модуль пригодится
Такой модуль хорошо подходит для простых задач. Например, можно питать небольшой вентилятор, проверять светодиодную подсветку через ограничение тока внешним резистором, подавать питание на маломощную схему или сделать простой регулируемый источник для экспериментов.
Кроме того, модуль удобно держать в коробке с радиодеталями. Он дешёвый, понятный и быстро включается в макет. Для учебных опытов это даже плюс: на LM317 хорошо видно, почему линейный стабилизатор греется и почему радиатор имеет значение.
Однако для питания мощной нагрузки он не лучший выбор. Если нужно получить 5 В из 12 В при токе 1 А и выше, лучше смотреть в сторону импульсного понижающего преобразователя. А если работа связана с программированием микросхем и мелкой электроникой, полезно держать под рукой и отдельные материалы, например наш гид по CH341A.
Чем LM317 отличается от DC-DC buck модуля
LM317 снижает напряжение линейно. Он прост, даёт относительно спокойный выход и не создаёт высокочастотных помех как дешёвые импульсные платы. Зато КПД у него часто низкий, особенно при большой разнице между входом и выходом.
DC-DC buck модуль снижает напряжение импульсным способом. Он обычно меньше греется и лучше подходит для питания нагрузки с заметным током. Зато у него есть пульсации, катушка, высокочастотный режим работы и больше деталей. Поэтому выбор зависит от задачи.
| Задача | LM317 | DC-DC buck |
|---|---|---|
| Малый ток и простая схема | Подходит | Подходит |
| Большая разница Vin и Vout | Сильно греется | Обычно лучше |
| Нужен высокий КПД | Плохой выбор | Хороший выбор |
| Учебные опыты | Очень наглядно | Тоже можно, но сложнее |
| Чувствительная аналоговая схема | Может быть удобен | Нужна фильтрация |
Что проверить перед первым включением
Перед первым включением не стоит сразу подключать дорогую плату. Сначала нужно осмотреть пайку, клеммы и радиатор. Затем подать небольшое входное напряжение и проверить выход мультиметром. Только после настройки можно подключать нагрузку.
Также важно не путать вход и выход. На некоторых платах клеммники стоят симметрично, поэтому ошибка выглядит очень простой. При неправильном подключении модуль может выйти из строя, а подключённое устройство получит неверное напряжение.
- Проверьте маркировку VIN, GND и VOUT.
- Настройте выход без нагрузки.
- Не подавайте переменное напряжение на вход.
- Следите за нагревом радиатора.
- Не используйте модуль как мощный блок питания.
- При сомнениях поставьте предохранитель или ограничение тока.
FAQ по модулю LM317
Можно ли получить 5 В из 12 В?
Да, можно. Но при заметном токе LM317 будет греться. Для небольшой нагрузки это нормально, а для тока около 1 А лучше взять DC-DC buck модуль.
Почему на выходе не получается нужное напряжение?
Чаще всего не хватает входного напряжения, слишком большая нагрузка или неправильно подключены клеммы. Также стоит проверить подстроечный резистор и пайку.
Можно ли питать от такого модуля Arduino или ESP32?
Для короткой проверки и малого тока иногда можно. Однако ESP32 даёт резкие скачки потребления, поэтому для постоянного питания лучше использовать подходящий стабилизатор или DC-DC модуль.
LM317 заменяет лабораторный блок питания?
Нет. Это простой регулируемый стабилизатор. Он полезен в мастерской, но не заменяет нормальный лабораторный блок питания с ограничением тока и индикацией.
Нужен ли радиатор?
Да, при заметной разнице входного и выходного напряжения радиатор нужен. На этой плате он уже стоит, но его размер небольшой.
Итоги
Модуль LM317 — полезная базовая деталь для мастерской. Он прост, дёшев, понятен и хорошо подходит для ознакомления с линейными стабилизаторами. Его удобно держать под рукой для маломощных задач и быстрых экспериментов.
При этом важно помнить главное ограничение: LM317 рассеивает лишнее напряжение в тепло. Поэтому он хорош там, где ток небольшой и нет большой разницы между входом и выходом. Если же нужна мощность, экономичность и слабый нагрев, лучше выбрать импульсный DC-DC преобразователь.
