Что такое кнопка 6×6 мм и где встречается
Тактовая кнопка (tactile switch) 6×6 мм — компактный моментный переключатель с «кликом». Бывает в конфигурации на 4 ножки (две общие пары) и облегчённой на 2 вывода. Применяется в пультах, бытовой электронике, контроллерах и DIY-проектах на Arduino.

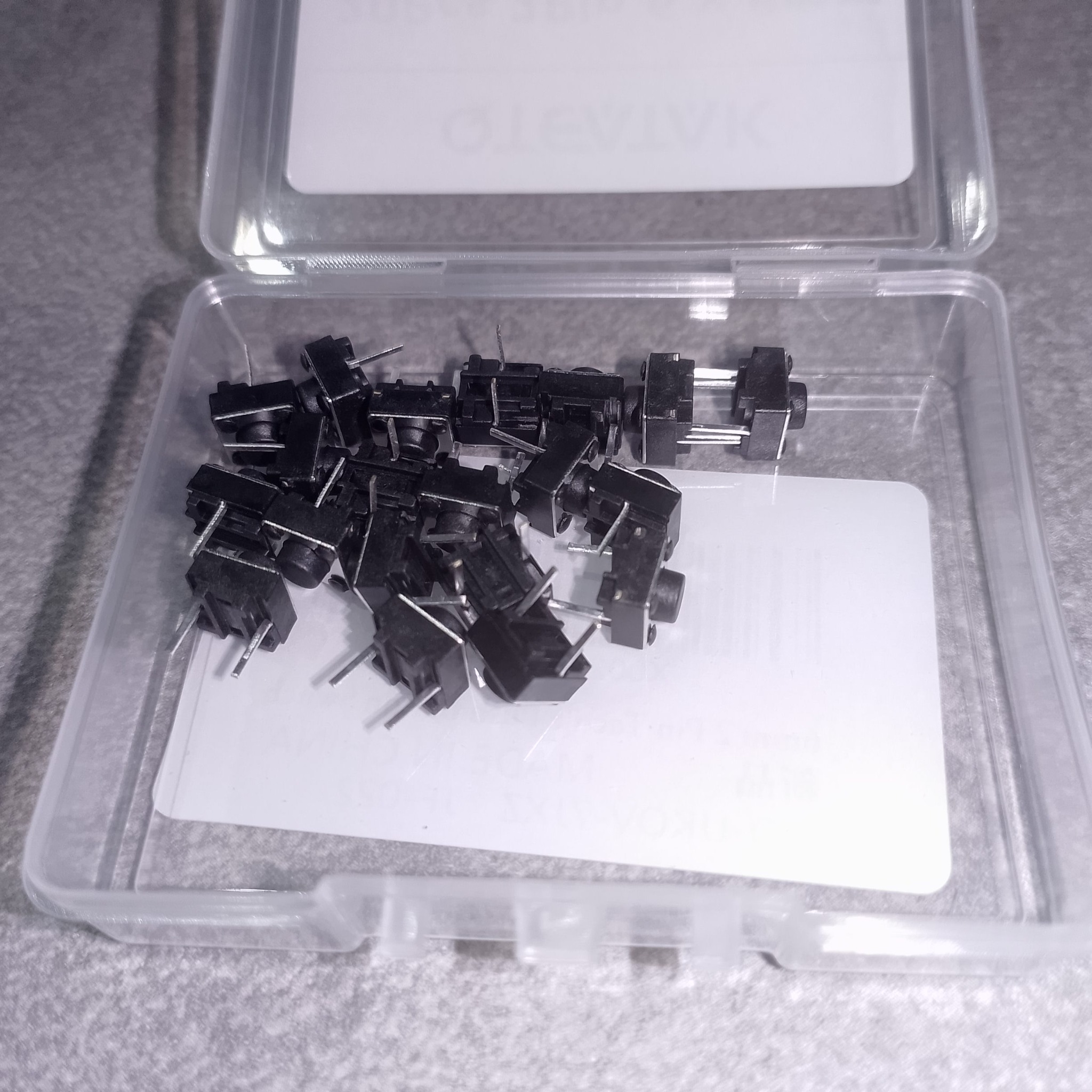

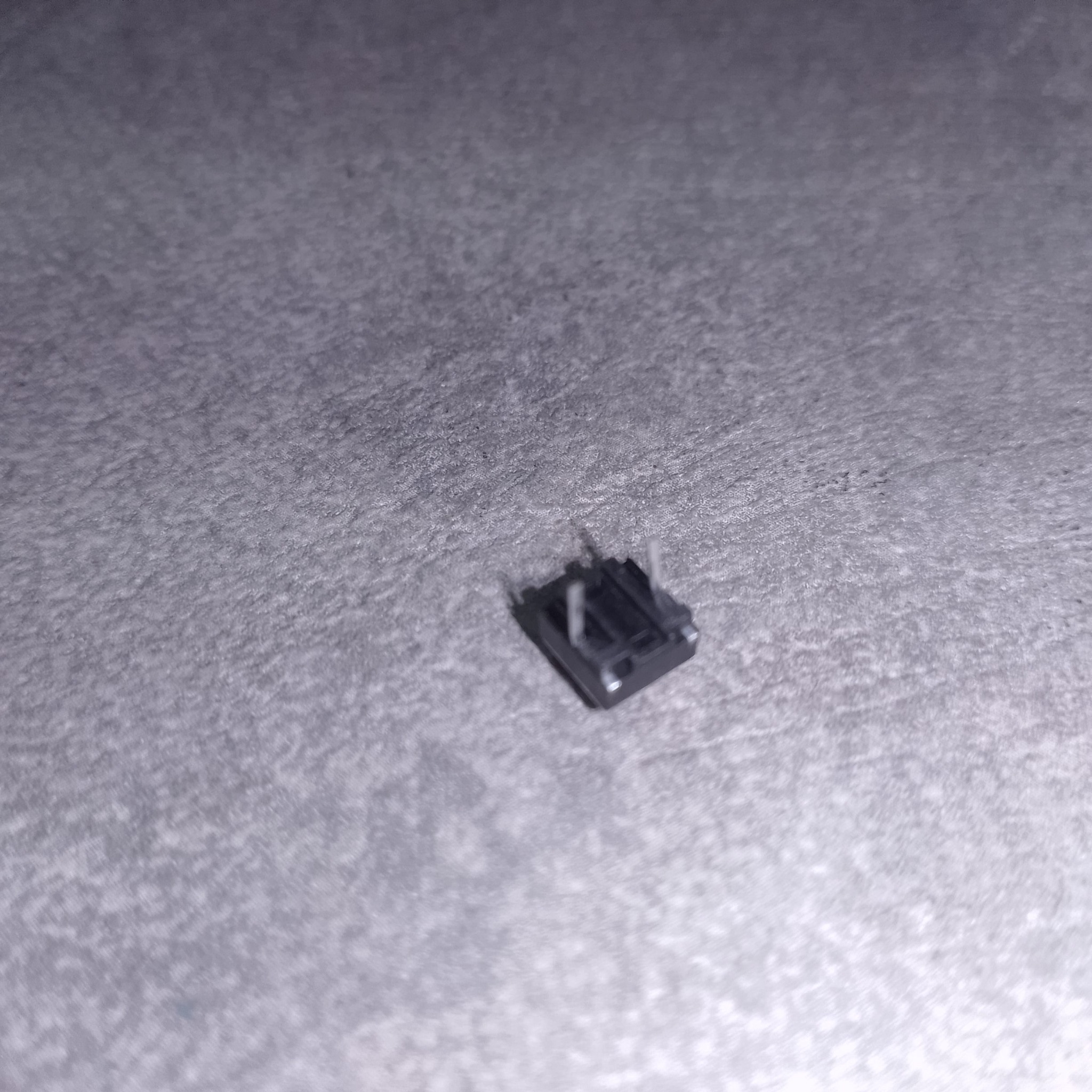

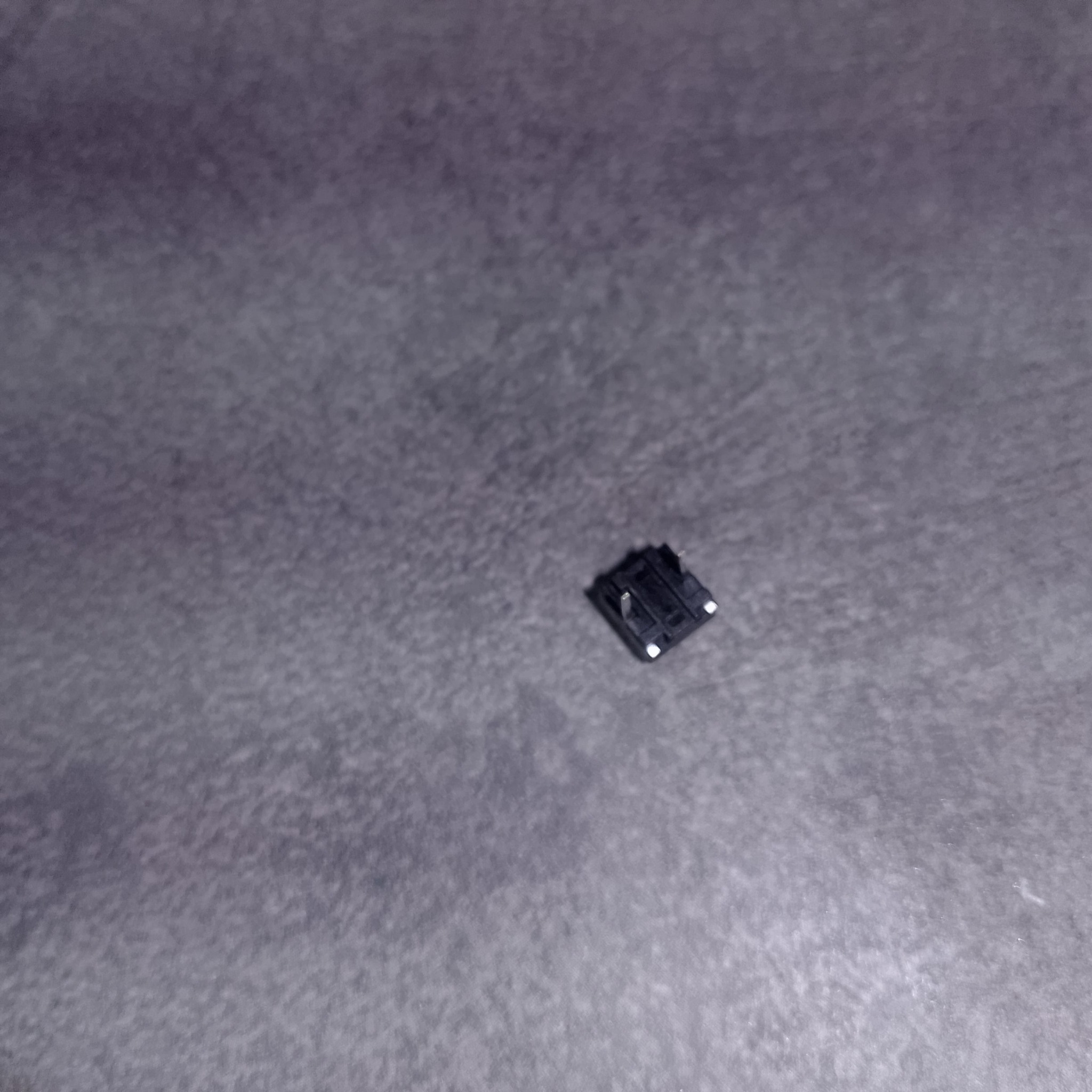

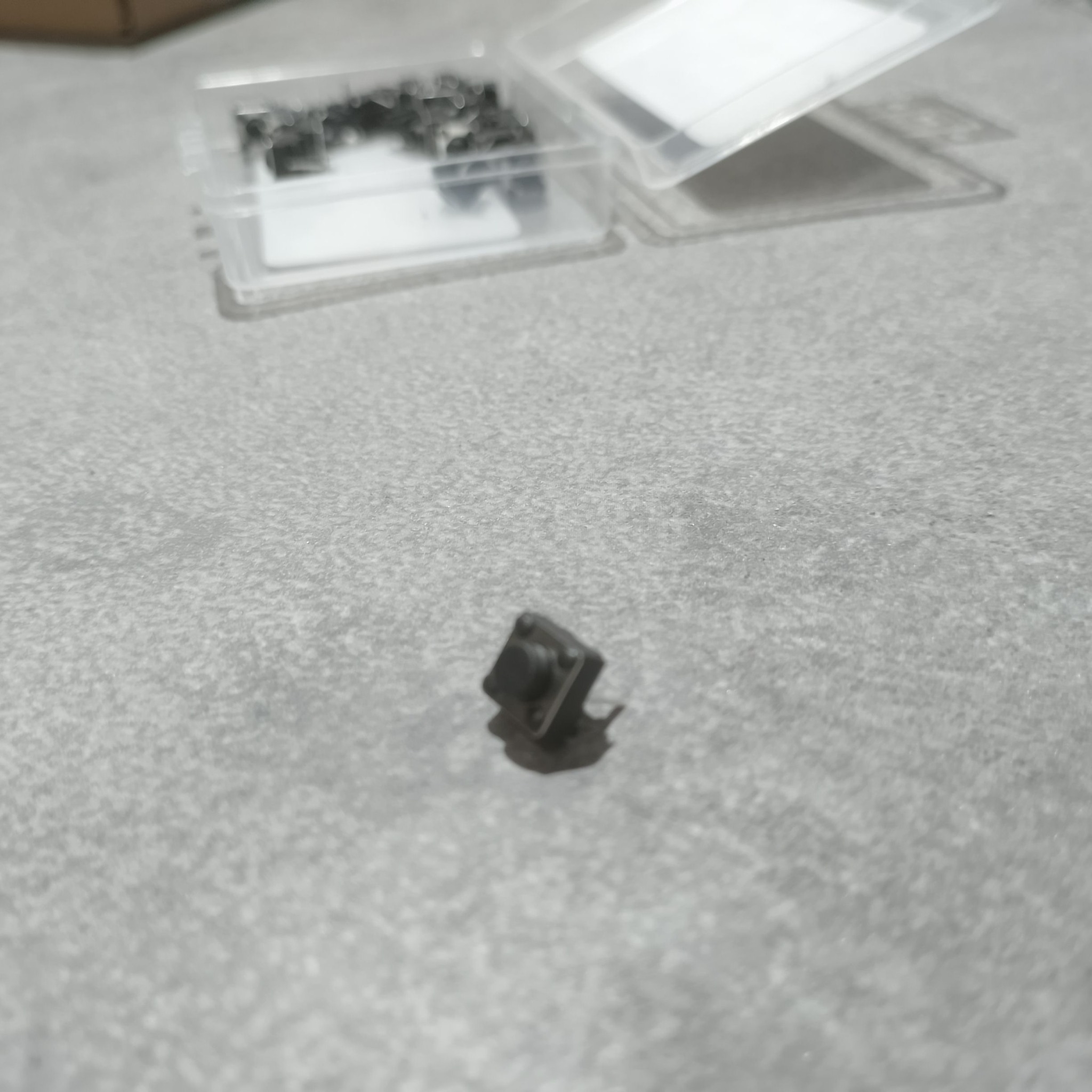

figcaption> Общий план (кадр 08).
Ещё фото

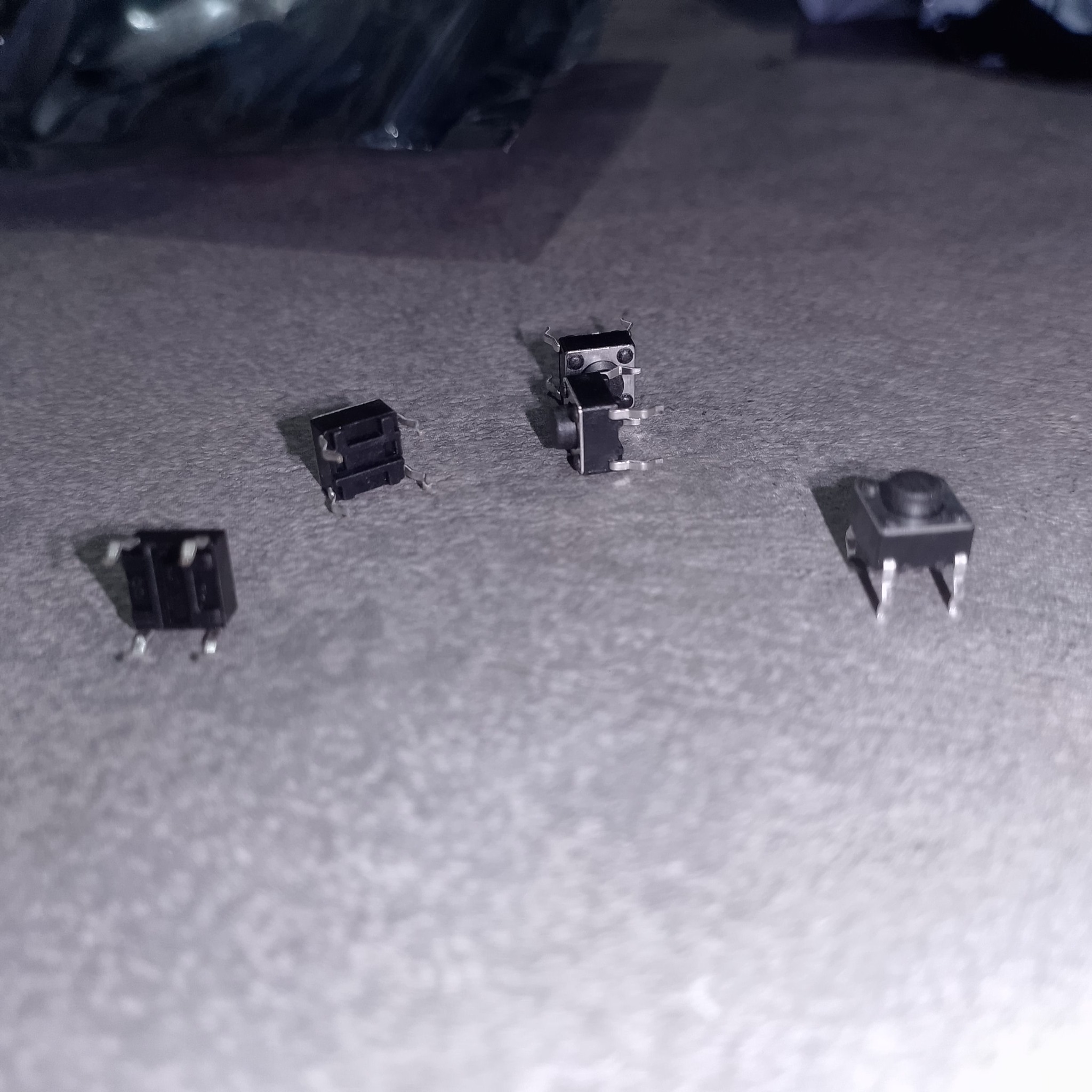

2 контакта vs 4 контакта — в чём разница
- 4-контактные (классика 6×6 THT): две электрически общие пары — удобная разводка и лучшая механическая устойчивость.
- 2-контактные: компактнее, встречаются варианты с изменённым посадочным местом — всегда сверяем футпринт.
- Совместимость: ключевое — высота штока, шаг и ориентация выводов; проверяйте по даташиту или старой кнопке.
Размеры, высота штока и шаг выводов
| Параметр | Ориентир | Комментарий |
|---|---|---|
| Высота штока | 3 / 4.3 / 5 / 7 / 9 / 11 / 13 мм | Подбирается под высоту панели. Если шток короткий — помогут колпачки. |
| Ход | ~0.25–0.5 мм | Чем меньше — тем короче клик и быстрее срабатывание. |
| Шаг выводов (между рядами) | ~4.5 мм | Типовой футпринт; сверяйте с платой. |
| Длина по диагонали | ~7.0–7.2 мм | Важна для плотных плат/панелей. |
Электрические параметры и ресурс
- Номинал: 12 В DC, 50–100 мА (сигнальные цепи MCU/логики).
- Сопротивление контакта: обычно < 100 мОм (новые экземпляры).
- Срок службы: 1×105 – 1×106 нажатий (по серии).
- Температура пайки: до 260 °C ≤3 с на вывод (паяем по диагонали, даём остыть).
Колпачки (капсы): когда нужны и какие выбирать
- Компенсируют недостающую высоту штока и улучшают хват.
- Матовые/шероховатые — меньше скользят, прозрачные — под подсветку.
- Диаметр 7–9 мм; высота 2–5 мм — универсальные варианты.
Монтаж/пайка: советы, антидребезг, типовой футпринт
- Примерка. Сухая посадка, проверка высоты под панель/крышку.
- Фиксация. По диагонали: одна ножка → выравнивание → противоположная → остальные.
- Тепло. Короткие касания жалом ≤3 с; флюс нейтральный/смываемый, после — промывка IPA 99%.
- Антидребезг. Программно 20–50 мс; аппаратно — подтяжка 10 кОм + С 100 нФ.
Типичные неисправности и как чинить
- «Не дотягивается» до крышки: берите версию выше или ставьте колпачок.
- «Залипает» после пайки: перегрев/перекос корпуса — снижайте температуру/время, паяйте по диагонали.
- Шум/дребезг: RC-фильтр + программная задержка.
Если нужно быстро купить под проект
- Набор тактовых кнопок 6×6 (ассорти высот) — для Arduino/DIY
- Набор алюминиевых электролитических конденсаторов (ассорти)
Реклама. «ООО «Алибаба.Ком (Ру)»» ИНН 7703380158 erid CQH36pWzJqDgGkaV7mbgBA9QYk66eqCrT5VnEZ6SzehWF4
Каталог ссылок
| Категория | Наименование |
|---|---|
| Кнопки 6×6 | Набор 6×6 мм (ассорти высот) |
| Конденсаторы | Электролитические (алюминиевые) — набор |
| Макетирование | Макетная плата 170 т. |
FAQ
- Если не угадал с высотой штока — что делать?
- Проще поставить колпачок нужной высоты; если слишком высоко — подбираем версию с меньшим штоком.
- Чем отличаются 2 и 4 контакта?
- У 4-контактной — две общие пары, выше устойчивость и проще разводка. У 2-контактной — одна пара, компактнее по плате. Всегда сверяйте футпринт.
- Почему кнопка «залипает» после пайки?
- Перегрев/перекос корпуса. Паяйте короткими касаниями, фиксируйте по диагонали, давайте остывать.
- Нужен ли аппаратный антидребезг?
- Для чувствительных входов — да: 10 кОм подтяжка + 100 нФ к земле, плюс 20–50 мс программно.
Итоги
Главные промахи при заказе — высота штока и усилие нажатия. Проверьте панель, измерьте расстояние, заложите колпачок как запас по высоте, не перегревайте при пайке и не забывайте про антидребезг. По теме загляните в наши материалы по мультиметрам и пайке — ссылки в «Что почитать дальше» на сайте.
