USB Type-C разъемы для ремонта плат — как выбрать посадку и не испортить пайку
Содержание
USB Type-C разъемы для ремонта плат выглядят как простой расходник, но на практике порт нужно подбирать очень внимательно. У разных устройств отличается высота корпуса, форма крепежных лапок, расположение контактной группы и место под экран разъема. Если взять похожий, но не тот вариант, он может не лечь на площадки или упрется в корпус.
Такие гнезда чаще всего нужны после механической поломки: кабель болтался, зарядка работала только под углом, порт вырвали вместе с крепежом или внутри набилась грязь. Поэтому перед заменой важно не только выпаять старую деталь, но и понять, почему она вышла из строя. Иногда проблема не в разъеме, а в кабеле, зарядном устройстве, дорожках платы или контроллере питания.
USB Type-C разъемы для ремонта плат — когда они действительно нужны
Запас USB-C гнезд полезен в мастерской, если часто попадаются смартфоны, планшеты, портативные колонки, внешние аккумуляторы, платы зарядки и небольшие самоделки. Разъем принимает на себя всю механику: его тянут кабелем, гнут, загрязняют, иногда подключают слишком жесткими переходниками. В итоге отрываются крепежные лапки, появляются трещины пайки или проседает контакт питания.
Однако замена не должна начинаться с фена. Сначала лучше проверить кабель, зарядку и реакцию устройства на другой источник питания. Для базовой диагностики хватает мультиметра и нормального USB-тестера. Если ремонт связан с зарядкой и кабелями, пригодится отдельный разбор по выбору USB-C кабелей и быстрой зарядки.
USB-IF описывает USB Type-C как отдельную экосистему кабелей и разъемов, а не просто новую форму штекера. Поэтому одинаковый внешний вид не гарантирует одинаковые возможности по питанию, данным и режимам работы. Подробные спецификации опубликованы на сайте USB-IF: USB Type-C Cable and Connector Specification.

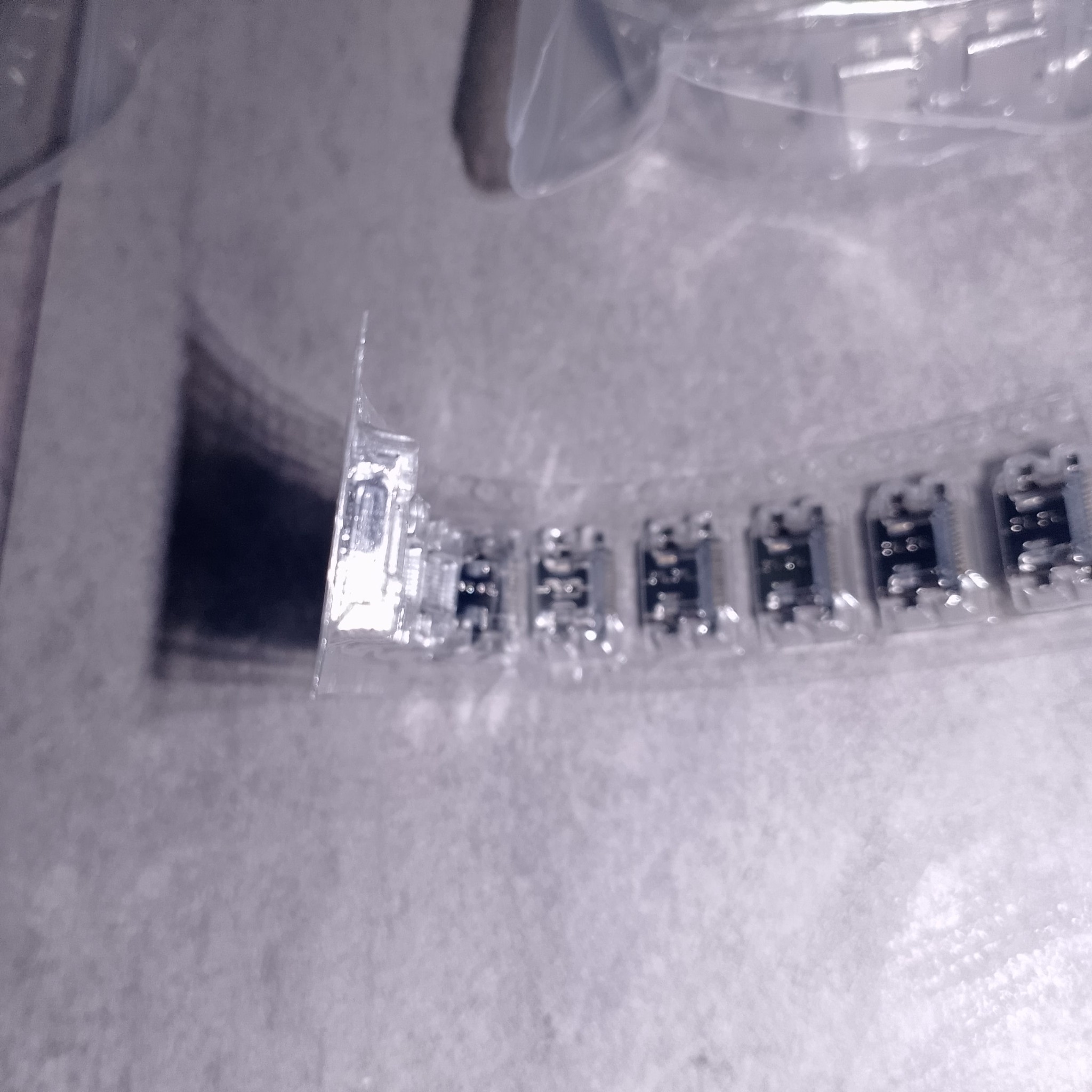

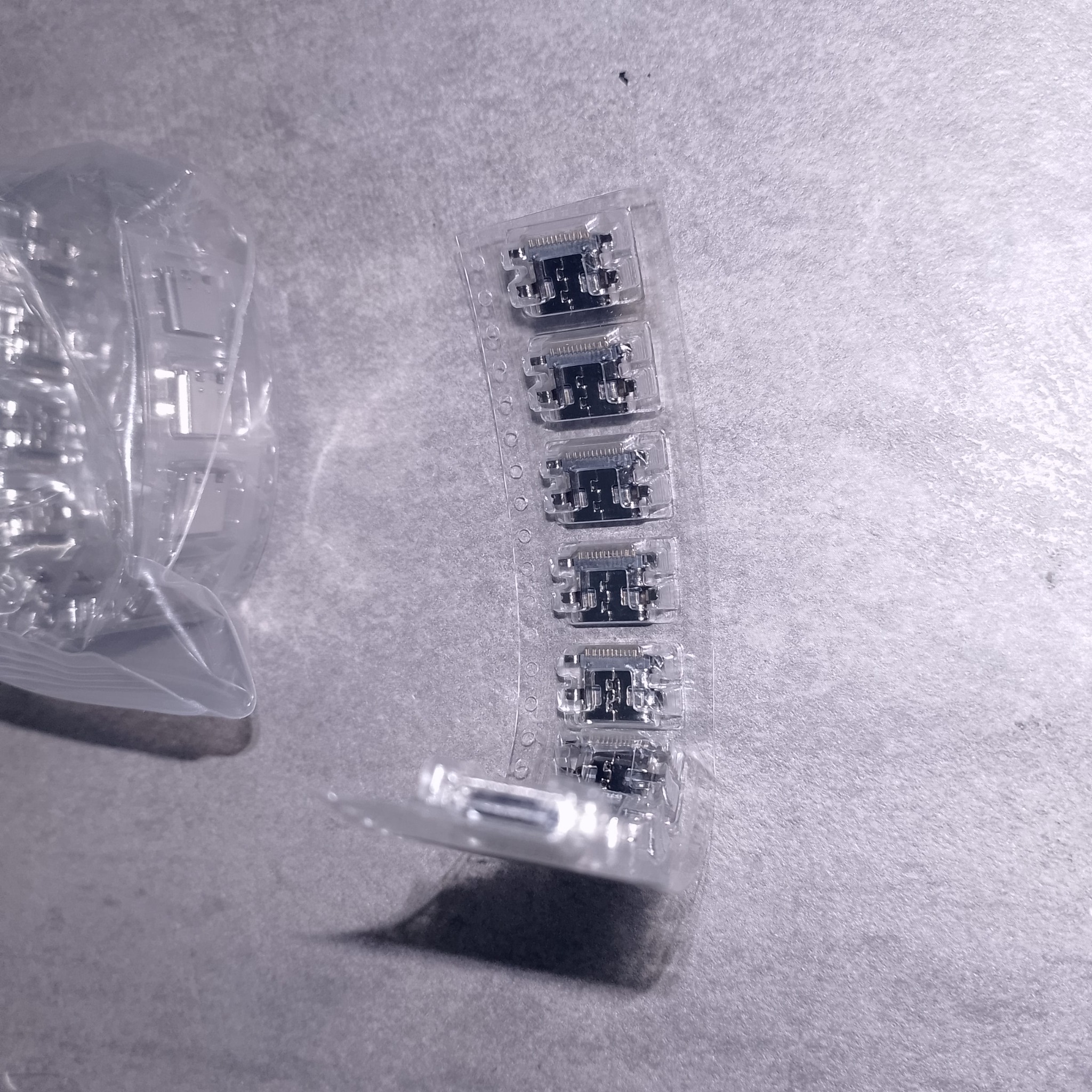

Комплект USB-C разъемов: пять гнезд на ленте
Как подобрать разъем перед заменой

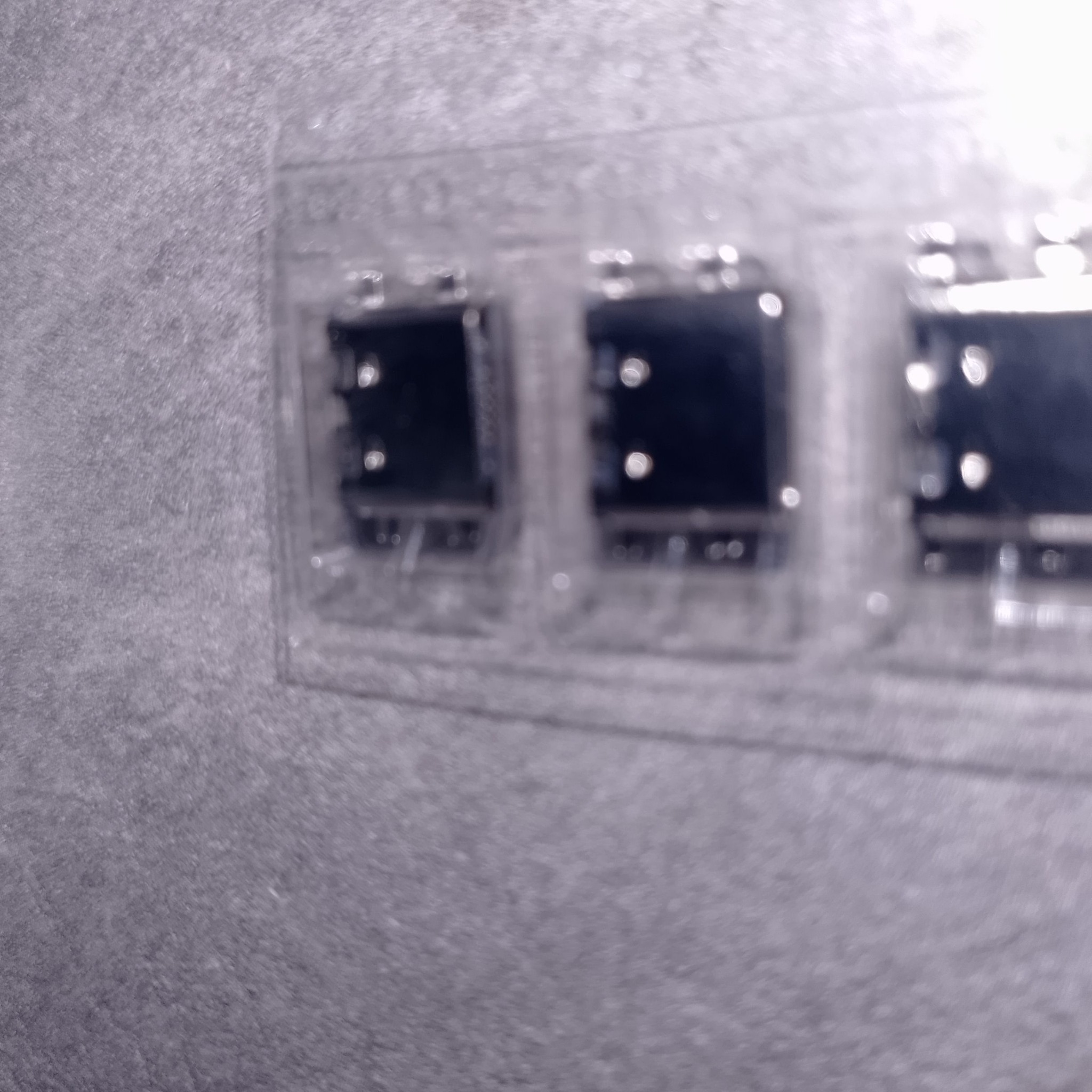

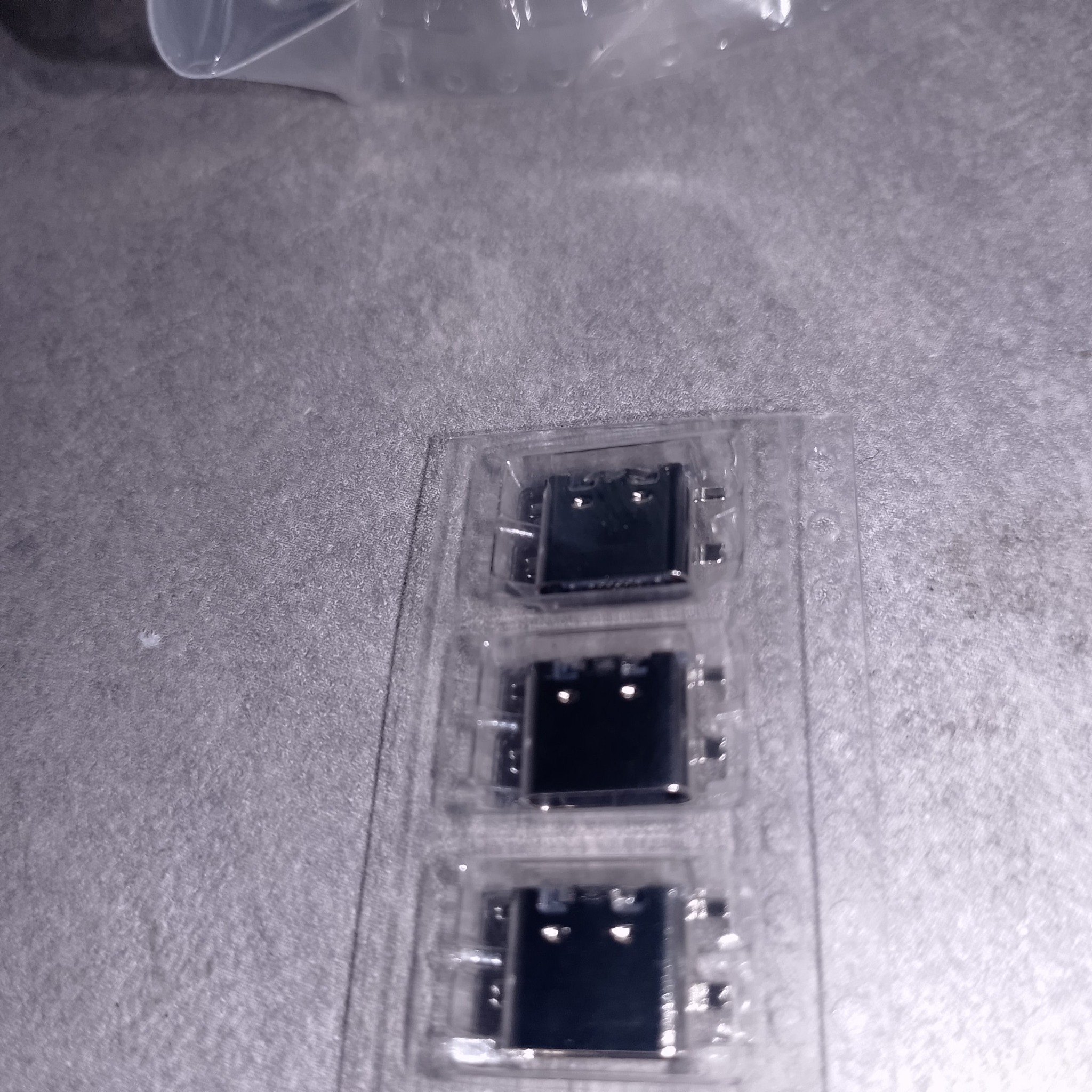

Главная ошибка — заказывать «любой Type-C». У USB-C много вариантов корпуса. У одних разъемов четыре крепежные лапки, у других две. У одних контакты расположены только снизу, у других есть сложная двухрядная посадка. Кроме того, отличается высота металлического экрана. Из-за этого порт может совпасть по ширине, но не попасть на площадки.
Перед заказом лучше снять старый разъем, очистить плату и сравнить несколько параметров:
- ширина и высота металлического корпуса;
- форма боковых крепежных лапок;
- количество контактов, которые реально запаяны на плату;
- смещение корпуса относительно контактной группы;
- наличие пластиковых направляющих или вырезов;
- расстояние до соседних деталей и края платы.
Если старый порт вырвало с дорожками, одного нового разъема может не хватить. Тогда сначала восстанавливают площадки, проверяют питание на входе и только потом ставят новую деталь. Для работ с BIOS, флеш-памятью и мелкими платами похожая аккуратность нужна и при подключении программатора — например, в материале про CH341A хорошо видно, почему контакт и ориентация важнее скорости.
Пайка USB-C: что проверить до первого включения
USB-C порт нельзя ставить «на глаз». Сначала фиксируют корпус разъема, потом пропаивают силовые и сигнальные контакты. Если начать с мелких выводов, корпус может сместиться от нагрева. После пайки стоит отмыть флюс и осмотреть зону под увеличением.
Перед подключением зарядки полезно сделать три проверки:
| Проверка | Что должно насторожить | Что сделать |
|---|---|---|
| VBUS и GND | Короткое замыкание | Не включать устройство, искать мост припоя или поврежденную дорожку |
| Крепление корпуса | Разъем шатается | Пропаять крепежные лапки и проверить посадку в корпусе |
| Контакты под увеличением | Слипшиеся выводы | Убрать лишний припой оплеткой или тонким жалом |
| Зарядка от слабого БП | Нагрев, запах, просадка напряжения | Сразу отключить питание и вернуться к осмотру |
После этого можно подключать кабель и смотреть, появляется ли ток заряда. Если устройство поддерживает быструю зарядку, не стоит сразу проверять его мощным адаптером. Сначала безопаснее обычные 5 В, а уже затем проверка PD или QC, если сама плата и кабель это поддерживают.
Частые ошибки при замене USB-C
Самая неприятная ошибка — перегреть плату. USB-C часто стоит на тонком текстолите, рядом с мелкими SMD-деталями, контроллером зарядки или защитными диодами. Фен помогает снять разъем, но поток воздуха легко сдувает соседние элементы. Поэтому вокруг порта лучше использовать термоскотч, флюс и умеренный нагрев.
Еще одна проблема — неверная посадка. Разъем может держаться на припое, но не совпадать с отверстием корпуса. Тогда кабель вставляется с перекосом и быстро ломает новый порт. Поэтому после примерки платы в корпусе нужно убедиться, что штекер входит ровно, без упора в пластик.
Отдельно стоит проверить чистоту. Остатки флюса внутри гнезда и между ножками могут давать нестабильную зарядку. После пайки разъем лучше промыть, высушить и только потом закрывать устройство.
Где такие разъемы пригодятся
Набор USB-C гнезд подходит не только для смартфонов. Их можно держать для ремонта power bank, зарядных плат, портативных колонок, клавиатур, мини-ПК, USB-хабов и самодельных устройств. Но перед установкой всегда нужно сверять посадку. Даже в одном типе техники производители часто используют разные корпуса портов.
Если разъем нужен для самодельной платы, лучше заранее выбрать модель под доступный способ пайки. Для ручной работы проще варианты с понятными крепежными лапками и доступными контактами. Сложные полнофункциональные USB-C разъемы с плотной двухрядной посадкой лучше оставить для платы с нормальной разводкой и аккуратным монтажом.
FAQ
Можно ли поставить любой USB-C вместо сломанного?
Нет. Нужно совпадение по корпусу, крепежу, контактам и высоте. Похожий разъем может не подойти к плате или корпусу.
Нужен ли фен для замены USB-C?
Часто да, особенно при демонтаже старого порта. Но мелкие контакты всё равно приходится доводить жалом и проверять под увеличением.
Почему после замены зарядка работает только одной стороной кабеля?
Обычно это признак непропаянных или поврежденных контактов. Также возможны проблемы с дорожками или контроллером питания.
Можно ли проверять новый разъем мощной зарядкой?
Сразу не стоит. Сначала лучше обычные 5 В, проверка тока и температуры, затем более мощный адаптер.
Итоги
USB Type-C разъемы для ремонта плат стоит держать в запасе, но выбирать их нужно не по названию, а по посадке. Важны крепежные лапки, высота корпуса, контактная группа и расстояние до края платы. Перед включением обязательно проверить короткое замыкание между питанием и землей, а после пайки — промыть и осмотреть место ремонта.
