Зарядный модуль TP4056 USB-C с защитой — как подключить Li-ion 18650 без лишних ошибок
Содержание
Зарядный модуль TP4056 USB-C с защитой — один из самых полезных маленьких модулей для Li-ion 18650 и простых самоделок на одной банке. Он заряжает аккумулятор по схеме CC/CV до 4,2 В, показывает состояние светодиодами и, в версии с защитой, имеет отдельные выводы для нагрузки через узел DW01A и двойной MOSFET.
Главная ловушка в том, что плата выглядит простой, но ошибки подключения встречаются постоянно. Кто-то цепляет нагрузку прямо к батарее, кто-то путает B- и OUT-, кто-то пытается заряжать две банки последовательно, а кто-то питает модуль от слабого адаптера и удивляется нагреву. Поэтому разбор лучше начинать не с пайки, а с понимания, где вход, где аккумулятор и где защищенный выход.
Зачем нужен модуль TP4056 USB-C
TP4056 — линейный контроллер заряда одной литиевой банки. Он рассчитан на аккумулятор 1S: обычную Li-ion 18650, Li-pol пакет на 3,7 В или похожую одиночную банку с конечным напряжением 4,2 В. Для 2S, 3S и более высоких сборок такой модуль не подходит: там нужны другие зарядные устройства и балансировка.
На практике такие платы берут для переделки фонариков, небольших колонок, радиоприемников, игрушек, датчиков, самодельных повербанков и резервного питания маломощных устройств. USB-C удобнее старого microUSB: разъем прочнее ощущается в быту, кабелей под рукой обычно больше, а плату проще встроить в корпус.
При этом USB-C на такой плате не означает быструю зарядку. Вход остается обычным 5-вольтовым. Плата не договаривается с зарядником по Power Delivery и не просит 9 В или 12 В. Если подать повышенное напряжение напрямую, модуль можно вывести из строя.
Что видно на фото

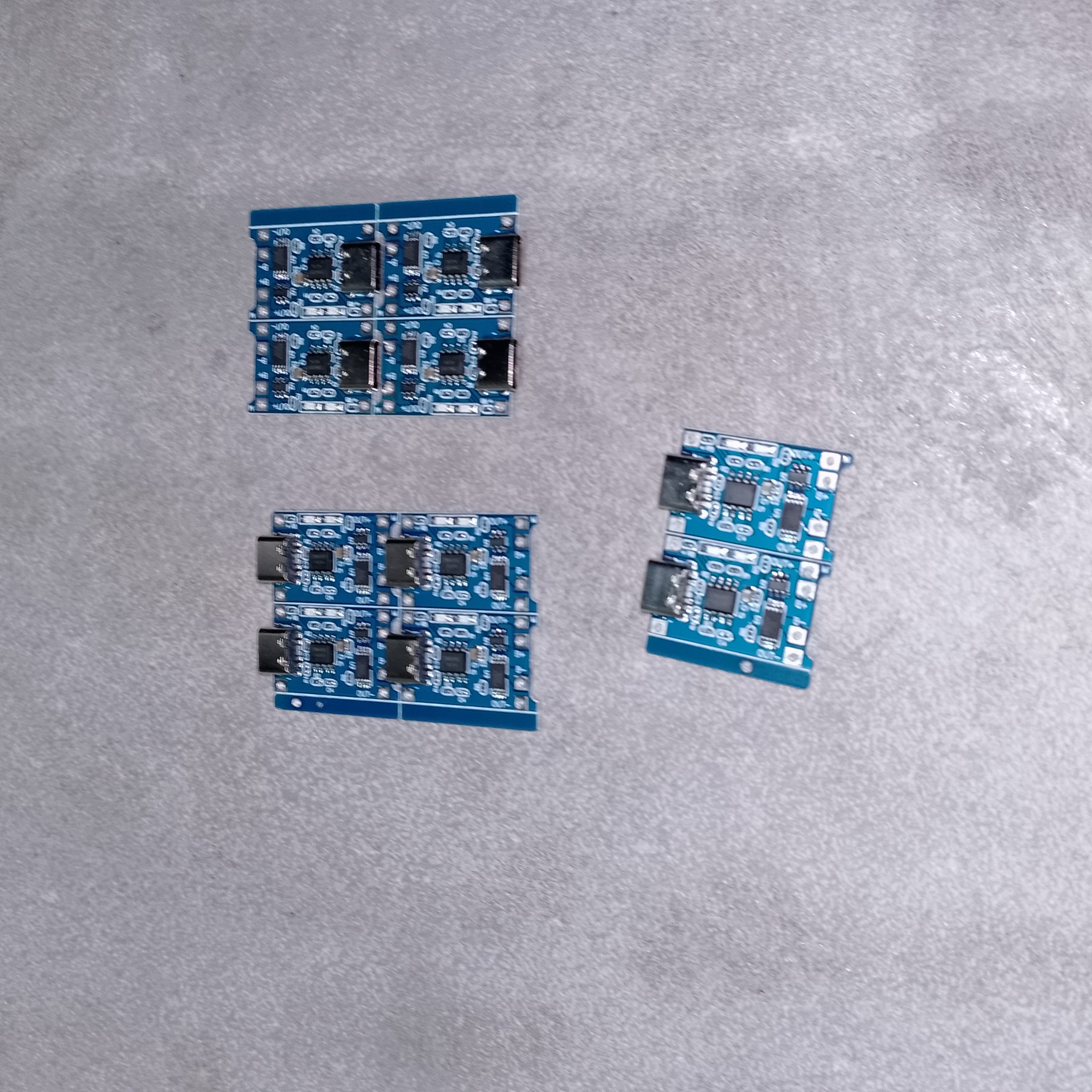

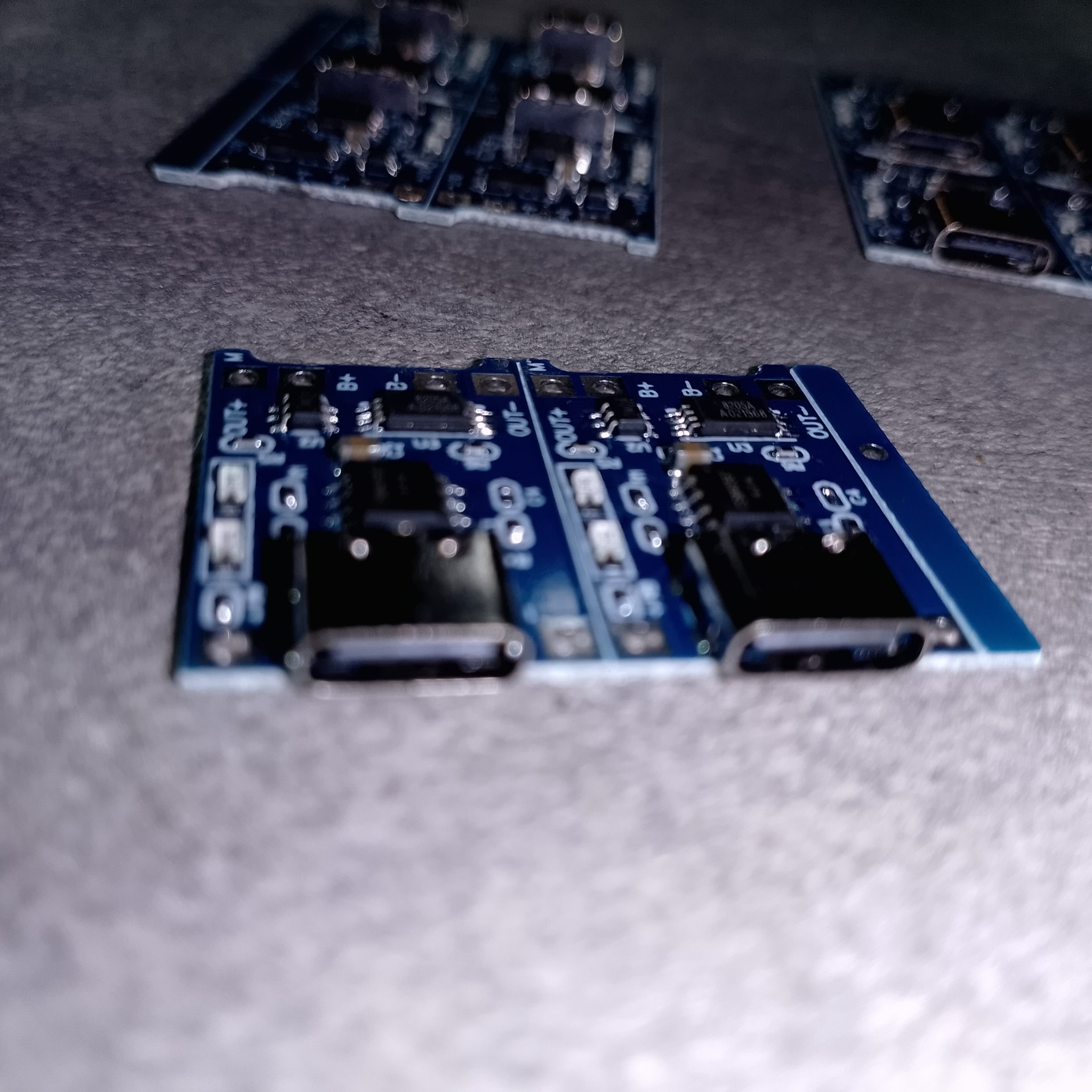

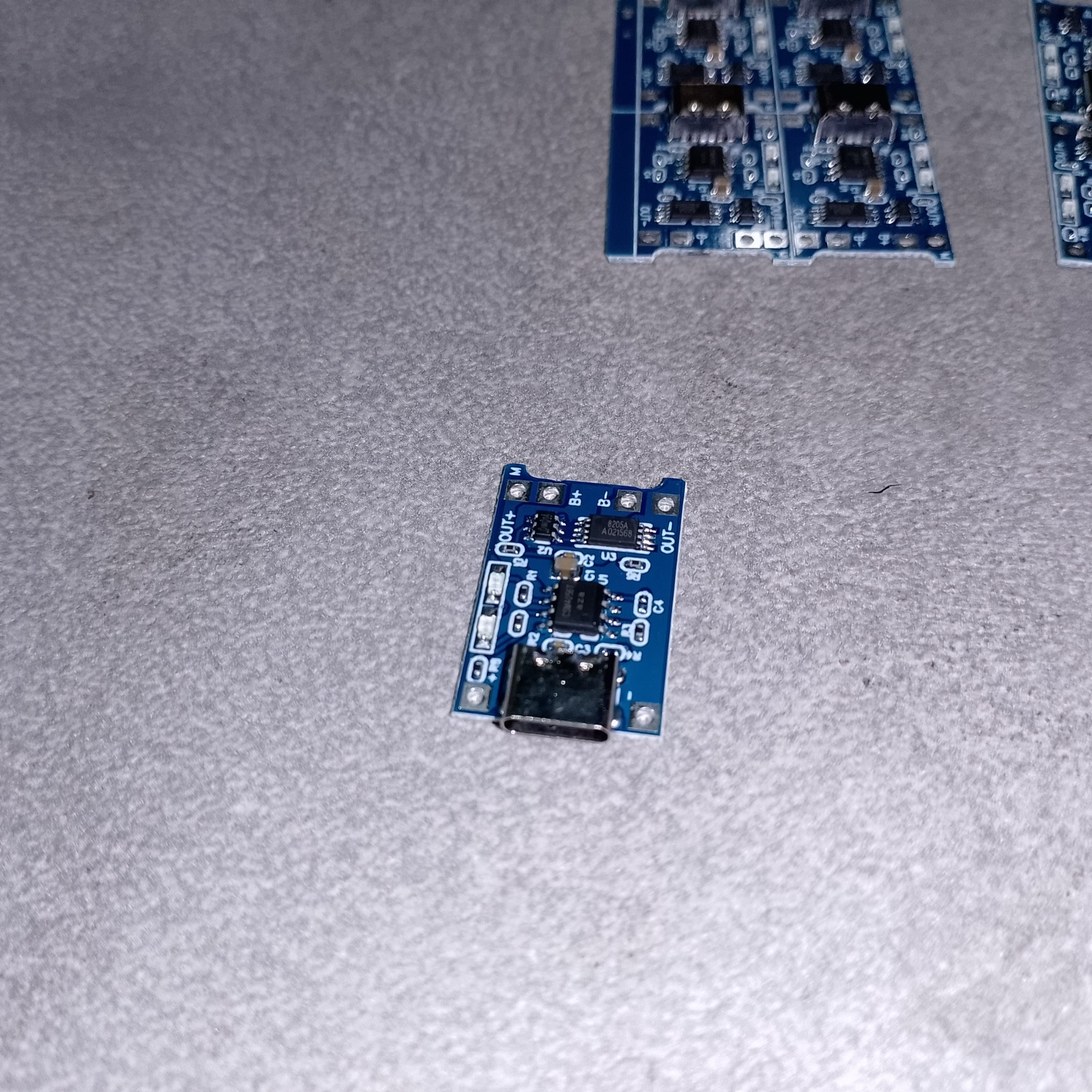

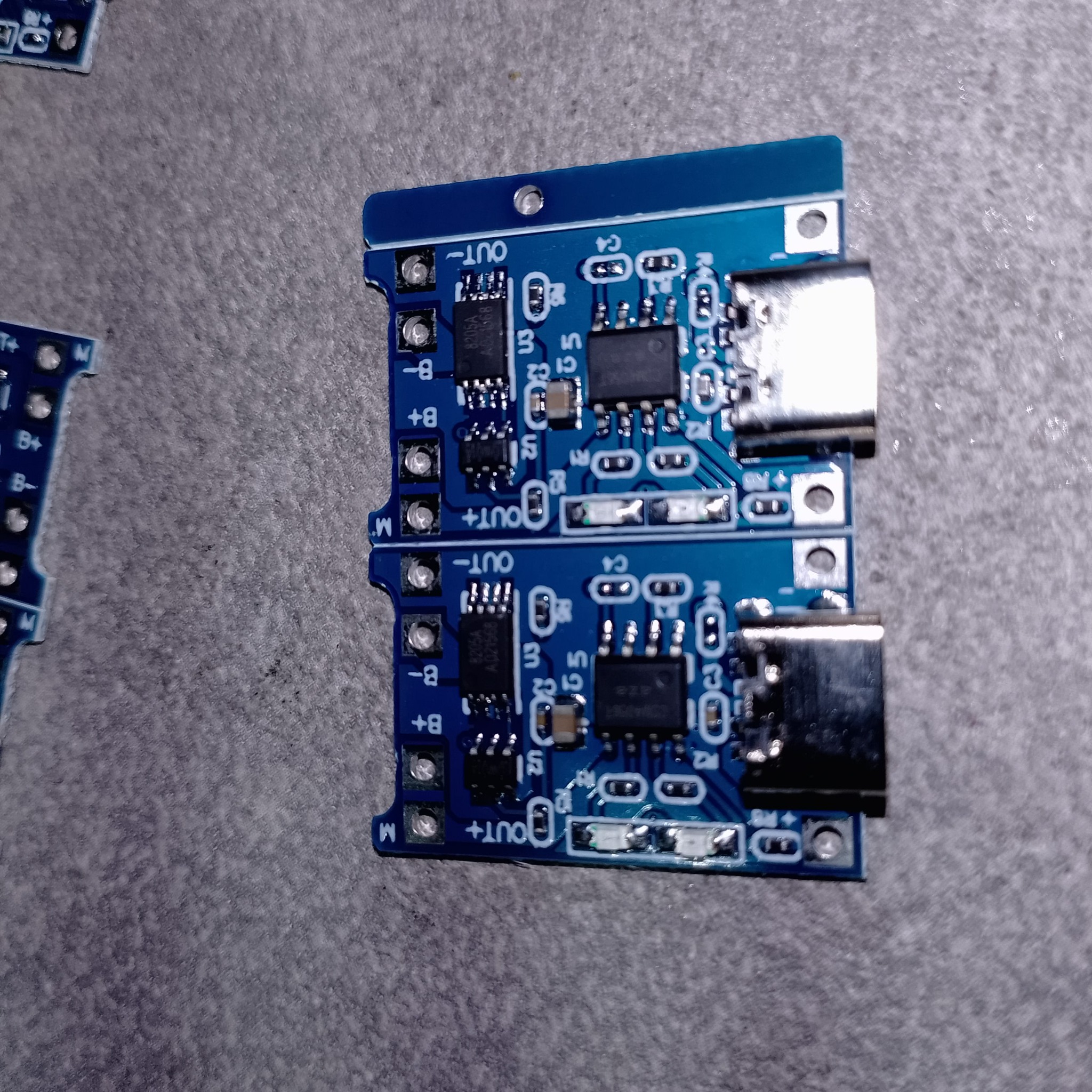

На фото показана распространенная синяя плата TP4056 USB-C с защитой. Модули идут на общей панели, после чего легко отделяются. На небольших платах виден разъем USB-C, микросхема зарядки, резистор задания тока, два индикаторных светодиода и защитная часть для аккумулятора.
Для мастерской это удобный формат: можно держать несколько штук в запасе и быстро ставить в небольшие проекты. Похожий подход уже встречался в материале про связку TP4056 и повышающего модуля MT3608, где зарядка одной банки совмещается с получением более высокого выходного напряжения.

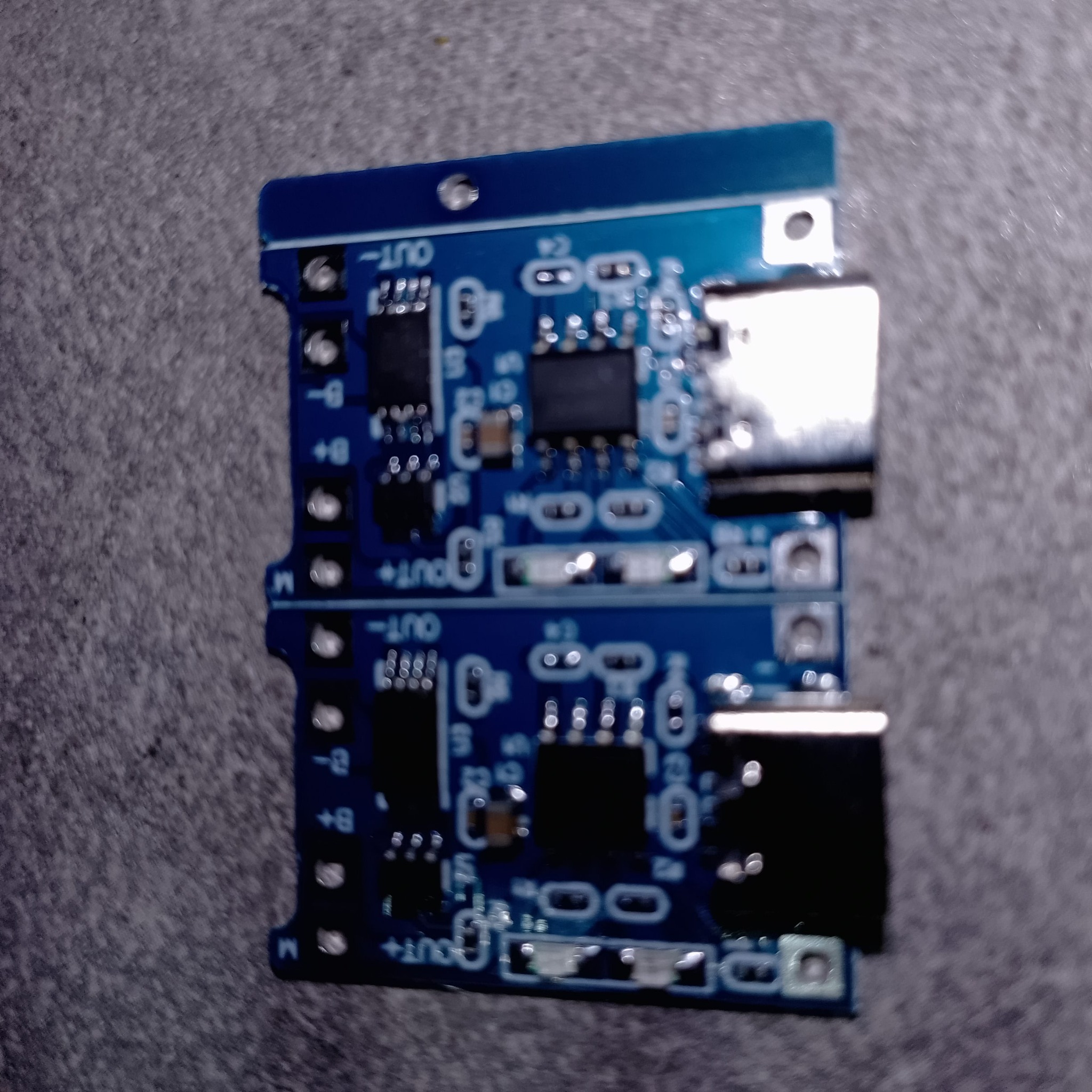

Куда подключать B+, B-, OUT+ и OUT-
На плате с защитой обычно есть четыре основных площадки. Пара B+ и B- идет к аккумулятору. Пара OUT+ и OUT- идет к нагрузке. Это важно: если подключить устройство напрямую к B+ и B-, защита платы для нагрузки фактически обходится.
| Маркировка | Куда подключать | Что учитывать |
|---|---|---|
USB-C | Вход питания 5 В | Не подавать 9 В или 12 В без проверки схемы |
B+ | Плюс аккумулятора | Подключать коротким надежным проводом |
B- | Минус аккумулятора | Не путать с минусом выхода |
OUT+ | Плюс нагрузки | Обычно соединен с плюсовой линией через схему платы |
OUT- | Минус нагрузки | Идет через защитный ключ, поэтому его нельзя бездумно объединять с B- |
Перед первой пайкой полезно прозвонить плату мультиметром. На многих модулях плюсовая линия B+ и OUT+ может быть общей, а разрыв защиты находится по минусовой линии. Но полагаться только на вид дорожек не стоит: китайские платы бывают разных ревизий.
Ток заряда и нагрев
У многих таких модулей ток заряда по умолчанию близок к 1 А. Его задает резистор на выводе PROG. Для крупной 18650 это часто терпимо, но для маленькой Li-pol банки, старого аккумулятора или тесного корпуса такой ток может быть лишним.
TP4056 — линейная зарядка. Лишняя мощность уходит в тепло. Чем выше входное напряжение относительно батареи и чем больше ток, тем сильнее греется микросхема. Например, при входе около 5 В и сильно разряженной банке нагрев будет заметнее, чем в конце заряда. Поэтому модуль нельзя зажимать в термоусадку без вентиляции, приклеивать к утеплителю или ставить рядом с плавким пластиком.
| Ситуация | Что лучше сделать |
|---|---|
| Старая 18650 неизвестного состояния | Сначала проверить напряжение, нагрев и емкость |
| Маленькая Li-pol банка | Снизить ток заменой резистора PROG |
| Плата стоит в закрытом корпусе | Оставить место для отвода тепла |
| Питание от слабого USB-порта | Не ждать стабильного 1 А, возможны просадки |
Ошибки при использовании
Первая частая ошибка — попытка зарядить две банки последовательно. TP4056 рассчитан только на 1S. Если нужно 7,4 В, 11,1 В или более высокое напряжение, нужна нормальная зарядка под количество банок и балансир.
Вторая ошибка — установка платы как универсальной BMS. Узел DW01A и MOSFET на таких модулях защищает маленькие токи, но не превращает плату в силовую BMS для шуруповерта, мощной LED-ленты или двигателя с большим пусковым током. При перегрузке дорожки и ключи могут греться, уходить в защиту или выйти из строя.
Третья ошибка — зарядка аккумулятора неизвестного происхождения без проверки. Если банка взята из старой батареи ноутбука, лучше сначала измерить напряжение. Сильно просаженные банки, вздутые Li-pol пакеты, элементы с ржавчиной или следами перегрева лучше не использовать. Для аккуратного хранения и сборки одиночных элементов пригодится отдельная тема про держатели 18650.
Почему нельзя путать вход и выход
Разъем USB-C нужен только для питания зарядки. Нагрузка должна идти с OUT+ и OUT-. Если устройство подключить прямо к аккумулятору, защита от переразряда может не сработать, и банку можно посадить ниже безопасного уровня. После глубокого разряда литиевый элемент теряет ресурс и становится менее предсказуемым.
Где такой модуль уместен
Лучшее применение — маломощные устройства на одной банке. Например, подсветка, небольшой датчик, портативный радиоприемник, простая игрушка, мини-вентилятор, фонарик или экспериментальный стенд. Если нужен стабильный выход 5 В, после аккумулятора обычно добавляют повышающий модуль. Если нужен 3,3 В, ставят понижающий или LDO-стабилизатор с учетом тока и просадки.
Плата хорошо подходит для ремонта простых устройств, где родной порт зарядки сломан или изначально стоял неудобный разъем. Но перед заменой надо понять, как устроена родная схема. Нельзя просто ставить TP4056 параллельно неизвестной электронике, если в устройстве уже есть собственный контроллер заряда.
Короткая проверка перед включением
- Проверить, что аккумулятор один, а не сборка 2S или 3S.
- Измерить напряжение банки до подключения.
- Припаять аккумулятор к B+ и B-, нагрузку к OUT+ и OUT-.
- Проверить полярность два раза до подачи питания.
- Подать 5 В через USB-C от нормального адаптера.
- Первые 10-15 минут контролировать нагрев платы и аккумулятора.
- Не оставлять первый цикл заряда без присмотра.
FAQ
Можно ли заряжать две 18650 последовательно?
Нет. TP4056 рассчитан на одну литиевую банку 1S. Для двух банок последовательно нужна зарядка 2S с балансировкой.
USB-C на плате дает быструю зарядку?
Нет. На таких модулях USB-C чаще всего используется только как физический разъем для 5 В. Power Delivery и 9 В не нужны и могут повредить плату.
Можно ли подключать нагрузку к B+ и B-?
Лучше подключать нагрузку к OUT+ и OUT-. Так используется защитная часть платы. Прямое подключение к батарее обходится без защиты от переразряда.
Почему плата греется?
TP4056 работает как линейная зарядка, поэтому часть энергии превращается в тепло. Нагрев особенно заметен при токе около 1 А и разряженном аккумуляторе.
Подойдет ли модуль для мощного двигателя?
Для мощной нагрузки лучше использовать отдельную BMS и силовую схему. Небольшой модуль TP4056 с защитой рассчитан на простые маломощные проекты.
Итоги
Зарядный модуль TP4056 USB-C с защитой — удачная маленькая плата для одиночной Li-ion банки, если не требовать от нее невозможного. Она удобна для 18650, простых ремонтов и самоделок, но требует правильного подключения: аккумулятор на B+ и B-, нагрузка на OUT+ и OUT-, вход только 5 В.
Для надежной работы важны три вещи: не использовать модуль для последовательных сборок, не перегружать выход и следить за нагревом. Тогда эта дешевая плата закрывает типичную задачу — аккуратно зарядить одну литиевую банку и дать защищенный выход для небольшого устройства.
