Ламповые усилители: от диода Флеминга до 300B и гитарных стаков

Скачать шпаргалку TXT ↗

Первые шаги: диод и триод (1904–1908)

1904, Великобритания. Джон Амброз Флеминг создаёт термионный диод («клапан Флеминга»): катод + анод пропускают ток в одном направлении — надёжное детектирование радиосигнала и основа будущей электроники.

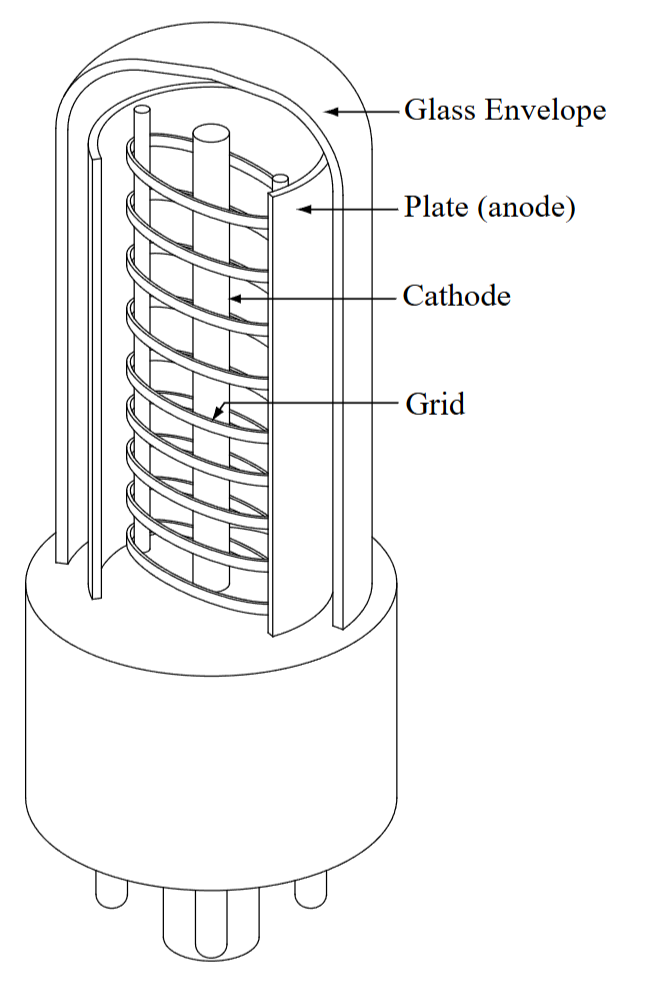

1906–1908, США. Ли де Форест добавляет управляющую сетку — рождается триод (Audion), первое мощное средство усиления слабых сигналов: радиоприёмники, телефония, вещание, ранние вычислители.

От триода к тетродам и пентодам (1910-е — 1920-е)

1915–1919, Германия. Вальтер Шоттки предлагает экранирующую сетку — тетрод снижает паразитную обратную связь и расширяет полосу усиления.

1926, Нидерланды. Бернард Теллеген и Гиллэс Холст (Philips) вводят подавляющую сетку — пентод даёт меньшие искажения и больший выходной уровень.

Золотой век hi-fi (1930-е — 1960-е)

В 1938 Western Electric представляет 300B — «рабочую лошадку» кинотеатров. 1940–60-е: в Британии Д. Т. Н. Уильямсон публикует эталонный усилитель (1947); Mullard популяризует EF86/EL84/EL34; в США EICO, Fisher, Dynaco делают hi-fi доступным.

Ключевые вехи и школы

• Radiotron Designer’s Handbook (RCA, издания 1934–1953): «библия» лампостроения; расчёт каскадов, трансформаторов, искажений.
• Leak TL/12 (Великобритания, 1948): один из первых коммерчески успешных широкополосных hi-fi в push-pull.
• Quad II (Британия, 1953): выходной трансформатор с отводами (UL-подобная реализация), легенда британской школы.
• McIntosh (США, 1949→): «unity-coupled» выходной каскод — высокая мощность при низких искажениях.
• Hafler/Keroes (1951): формализуют ultra-linear: экранная сетка на отвод первички → компромисс между триодом и пентодом.
• Dynaco (США, 1955→): доступные киты (ST-35, ST-70) с отличными выходными трансформаторами — массовый вход в hi-fi.
• Япония (1970–90-е): «арт-ремесло» SET на 2A3/300B/845, культ выходного трансформатора, лаконичные схемы и качество изготовления.

Ключевые выходные лампы

• EL84/6BQ5 — 10–17 Вт на пару, «музыкальная середина»; Vox/британский звук.

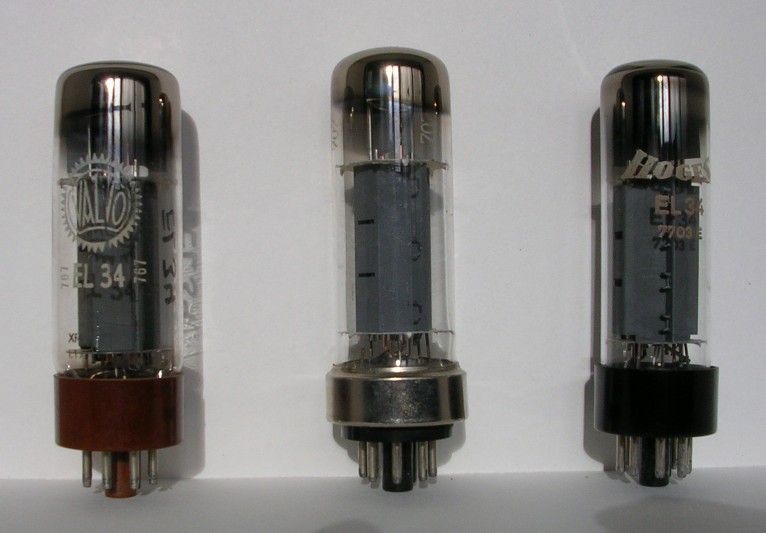

• EL34 — 25–50 Вт на пару, характерный «британский» кранч; Marshall/hi-fi.
• 6V6/6L6 — американская школа: от чистого Fender до насыщенного драйва.

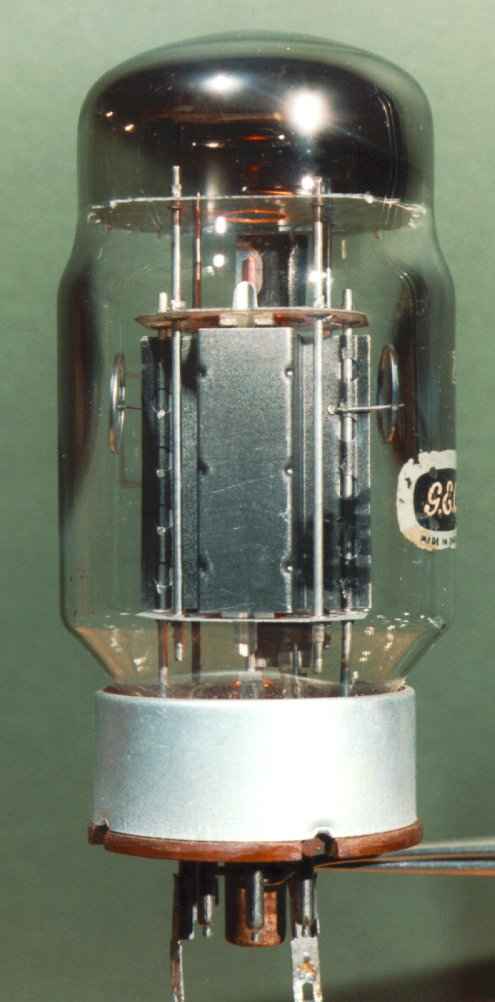

• KT66/KT88 — повышенная мощность, низкие искажения, любимцы hi-fi.
• 2A3/300B/845 — триоды для SET: малая мощность, «телесность» тембра.

Гитарная революция ламп

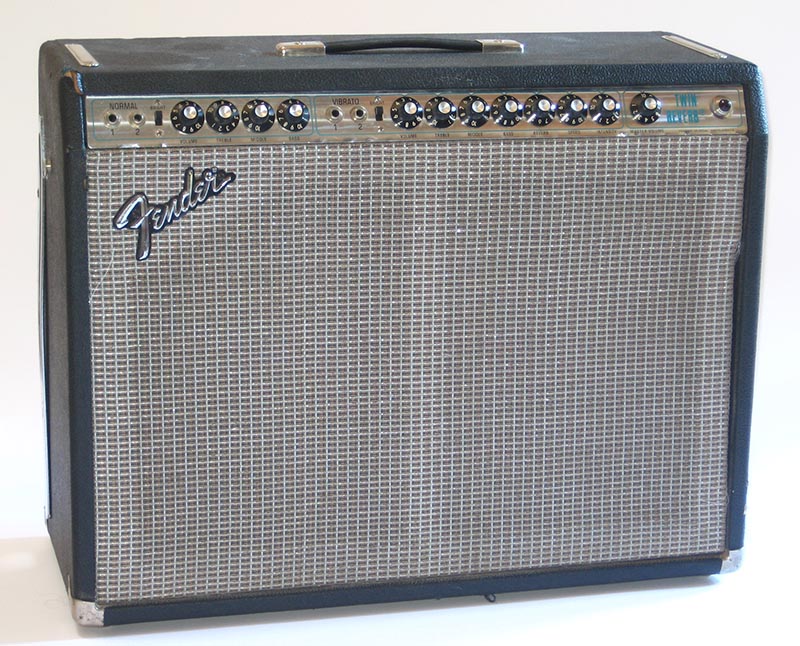

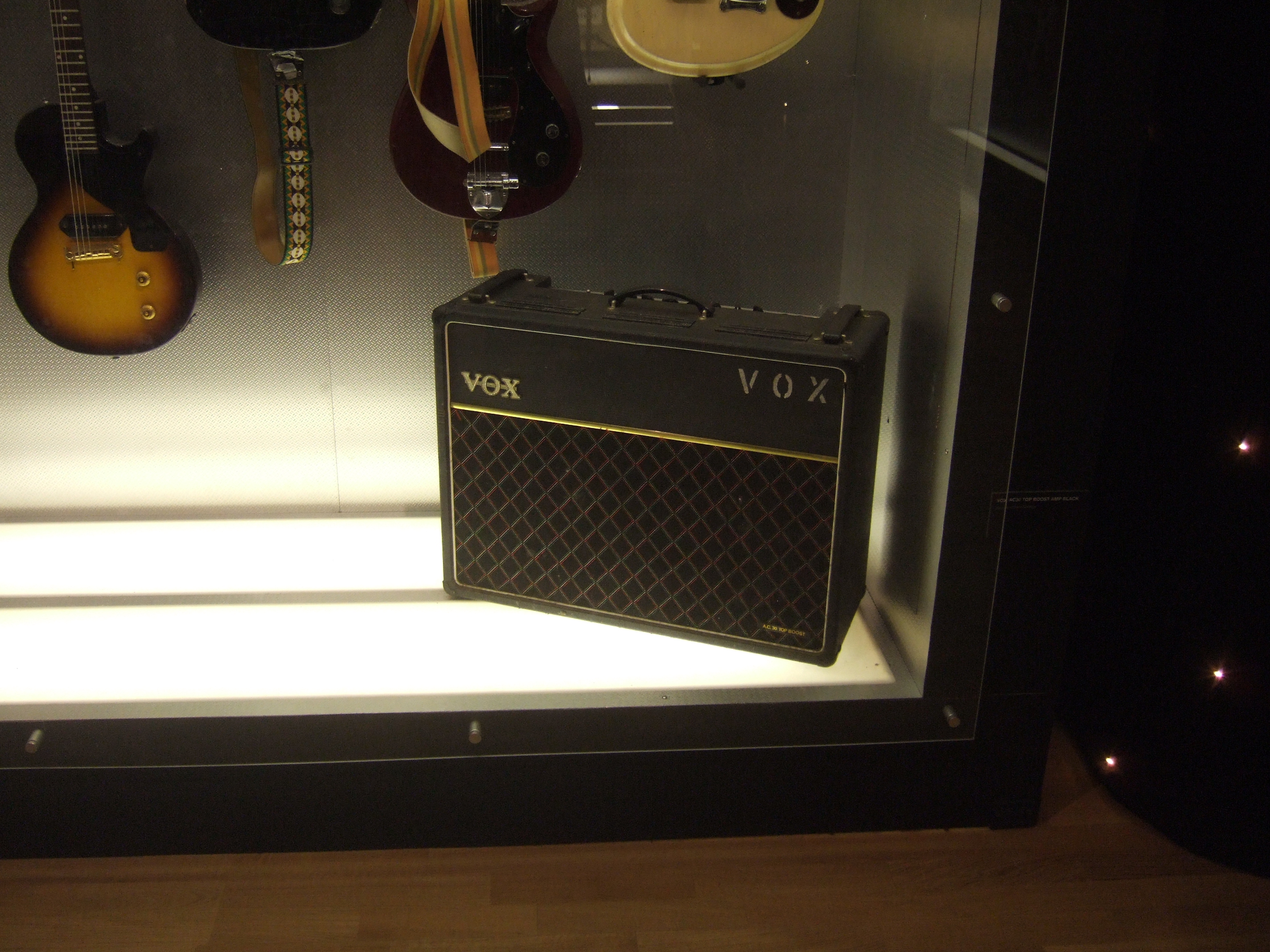

В электрогитаре лампы становятся инструментом звучания. Перегруз каскадов и трансформаторов даёт «тепло», компрессию и гармоники: Fender — чистый «американский» звук; Vox — яркий британский «дженгл»; Marshall — кранч и стаки 4×12″.

Транзистор поднимает флаг (1947 →)

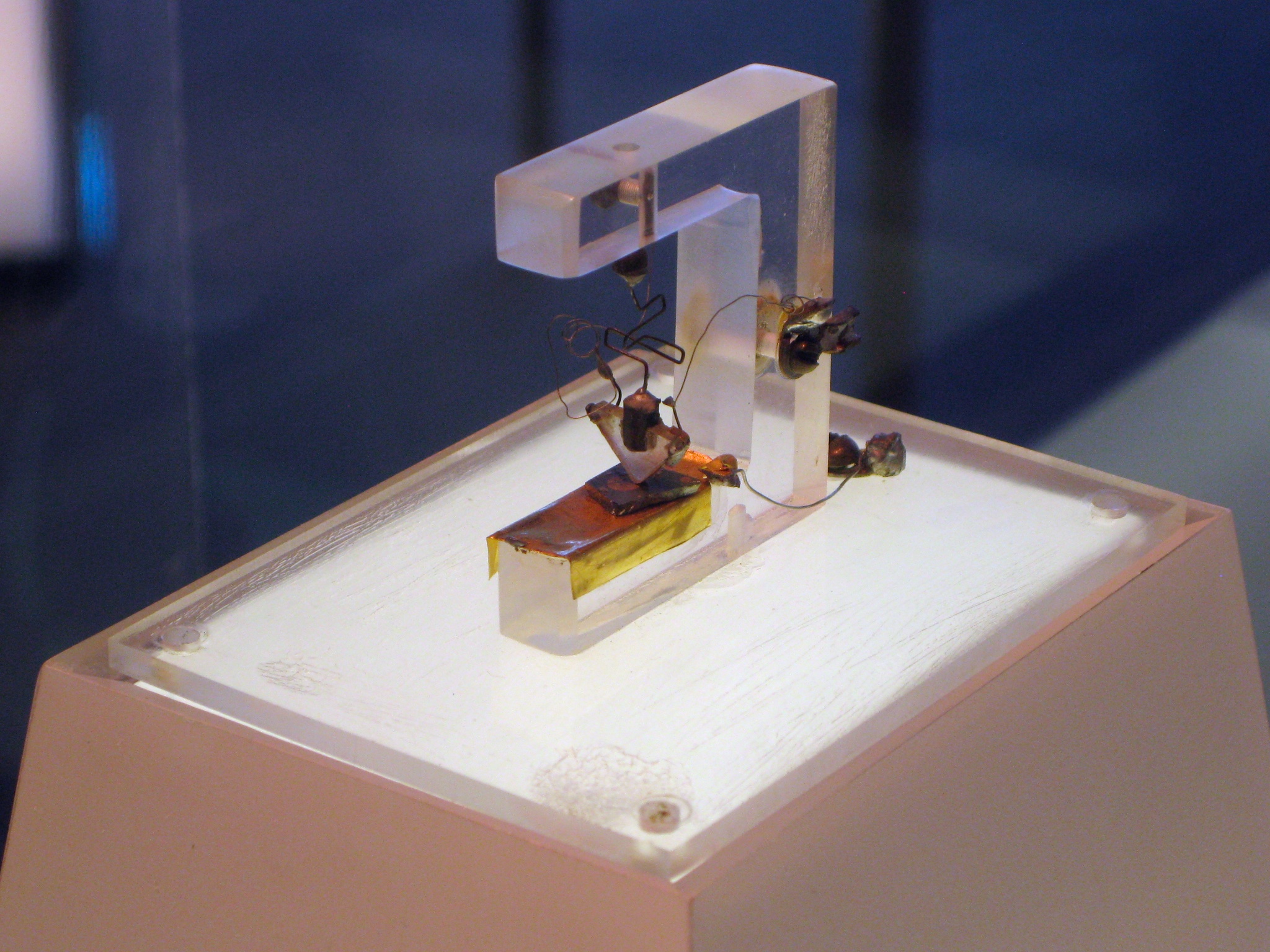

1947, США. Bell Labs: Джон Бардин, Уолтер Браттейн и Уильям Шокли создают точечный транзистор. В бытовой электронике лампы постепенно уступают: транзисторы дешевле, меньше, не требуют накала, устойчивее к вибрациям.

Возвращение ламп: SET и «винтаж»

С конца 1980-х начинается «ламповый ренессанс». Однотактные усилители на 300B/2A3 и качественные выходные трансформаторы дают музыкальность, сцену и «телесность» тембра. В гитарном мире лампы не уходили вовсе — их характер перегруза остаётся эталоном.

Почему лампы звучат иначе?

• Плавный вход в клиппинг, мягкая компрессия (нелинейности триодных/пентодных характеристик).
• Спектр гармоник с доминированием чётных — воспринимается «тёплым».
• Связка «выходной трансформатор ↔ импеданс АС» влияет на демпфирование и АЧХ.

Топологии: SET vs push-pull, UL, bias

SET: простая трактовка, малая мощность, высокая «микродинамика» и сцена при чувствительной акустике. Push-pull: больше ватт, ниже THD, лучше контроль баса. Ultra-Linear: компромисс между триодом и пентодом. Bias: fixed (ручная подстройка, максимум контроля) или cathode (автосмещение, проще в обслуживании).

Питание, выпрямители и «саг»

Тон определяет и блок питания. Ламповые выпрямители (5U4G, GZ34/5AR4) дают характерный «sag» (просадку при пиках) — субъективно «мягче». Кремниевые диоды жестче и эффективнее. Фильтр (ёмкости + дроссель) влияет на шум/динамику.

С чего начать сегодня

1. Hi-fi: небольшая комната → SET 300B/EL84 (3–10 Вт) с чувствительной акустикой ≥92 дБ; большая комната → push-pull EL34/KT88 (20–60 Вт).
2. Гитара: чистые/ретро — Fender (6V6/6L6), британский кранч — EL84/EL34 (Vox/Marshall).
3. Уход: проветривайте, следите за bias, меняйте лампы парно/квартетами.
