Советские ламповые усилители: как строился звук от первых триодов до «Брига» и «Радиотехники»

Ламповые усилители были сердцем аудио до транзисторной эпохи. В СССР они прошли путь от радиолабораторий 1930–1950-х к массовой бытовой технике 1960–1980-х: «Бриг», «Вега», «Радиотехника». Разберёмся, как всё начиналось, какие лампы ставили, чем отличались схемы и что ценят сегодня.

Короткая мировая предыстория

1904 — Джон Амброз Флеминг создаёт вакуумный диод. 1906 — Ли де Форест вводит управляющую сетку и получает триод — первый по-настоящему усиливающий элемент. В 1910–1920-х схемы с отрицательной обратной связью (идеи Э. Армстронга, формализация Г. Блэка) резко снижают искажения. В 1930-х Алан Блюмлейн закладывает основы стереозаписи. Эти достижения задают методику проектирования, которая позже проникает и в советские изделия — подробнее о глобальном контексте мы разбирали в отдельной статье.

Запуск ламповой школы в СССР

В 1920–1940-х формируется сильная радиоинженерная школа (включая работы М. А. Бонч-Бруевича), появляются отечественные семейства 6П/6Н/6С. После войны стандартизация и расширение промышленной базы позволяют к 1960–1970-м выпускать широчайшую линейку: от радиол и радиограмм до отдельных усилителей мощности. В конструкции активно применяют отрицательную обратную связь, «ультралинейное» включение выходных пентодов и типовые выходные трансформаторы, что повышает воспроизводимость и ремонтопригодность.

Ключевые советские лампы для аудио

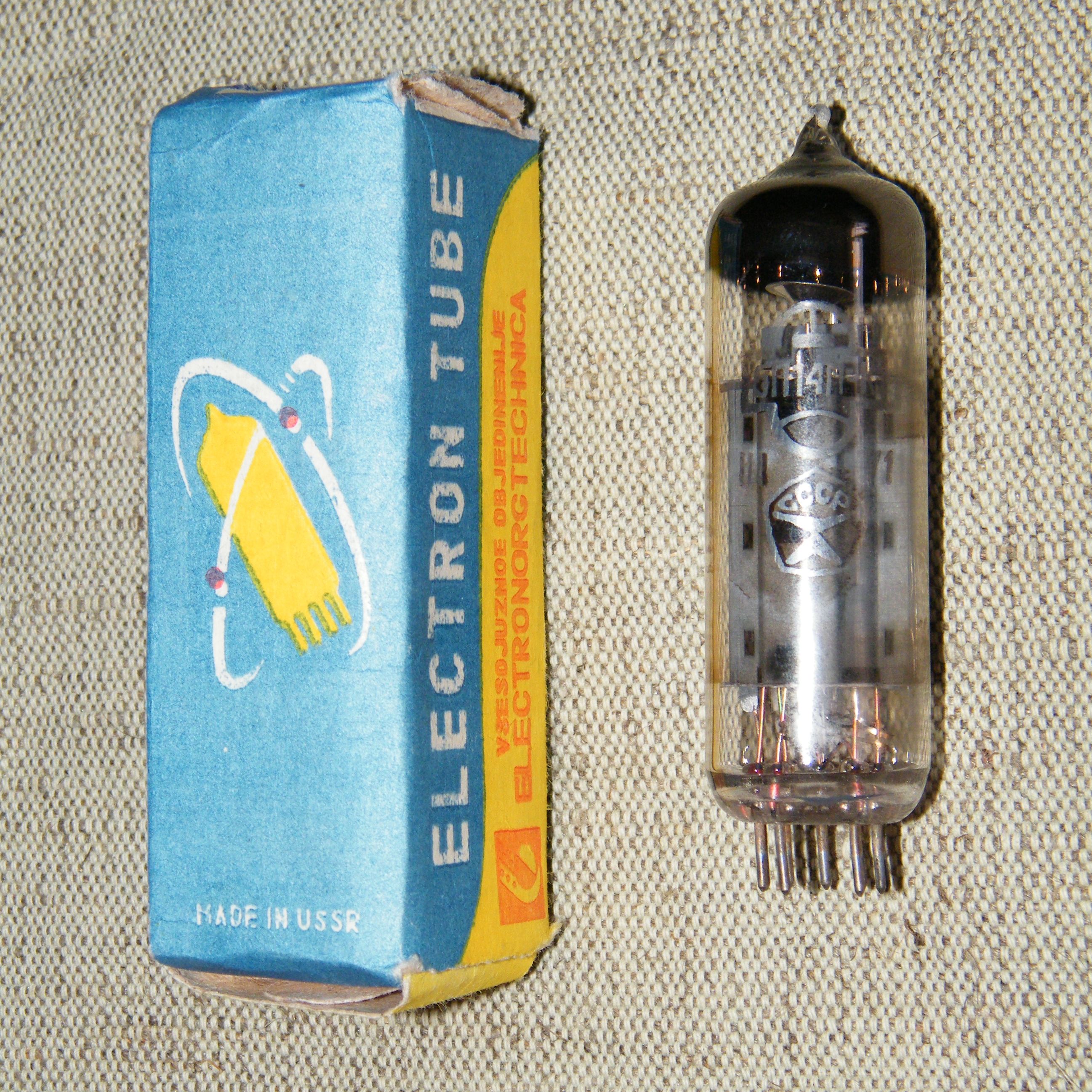

• 6П14П (аналог EL84) — пентод умеренной мощности: живой верх, музыкальная середина, быстрый «кренч»; часто push-pull 10–12 Вт/канал.

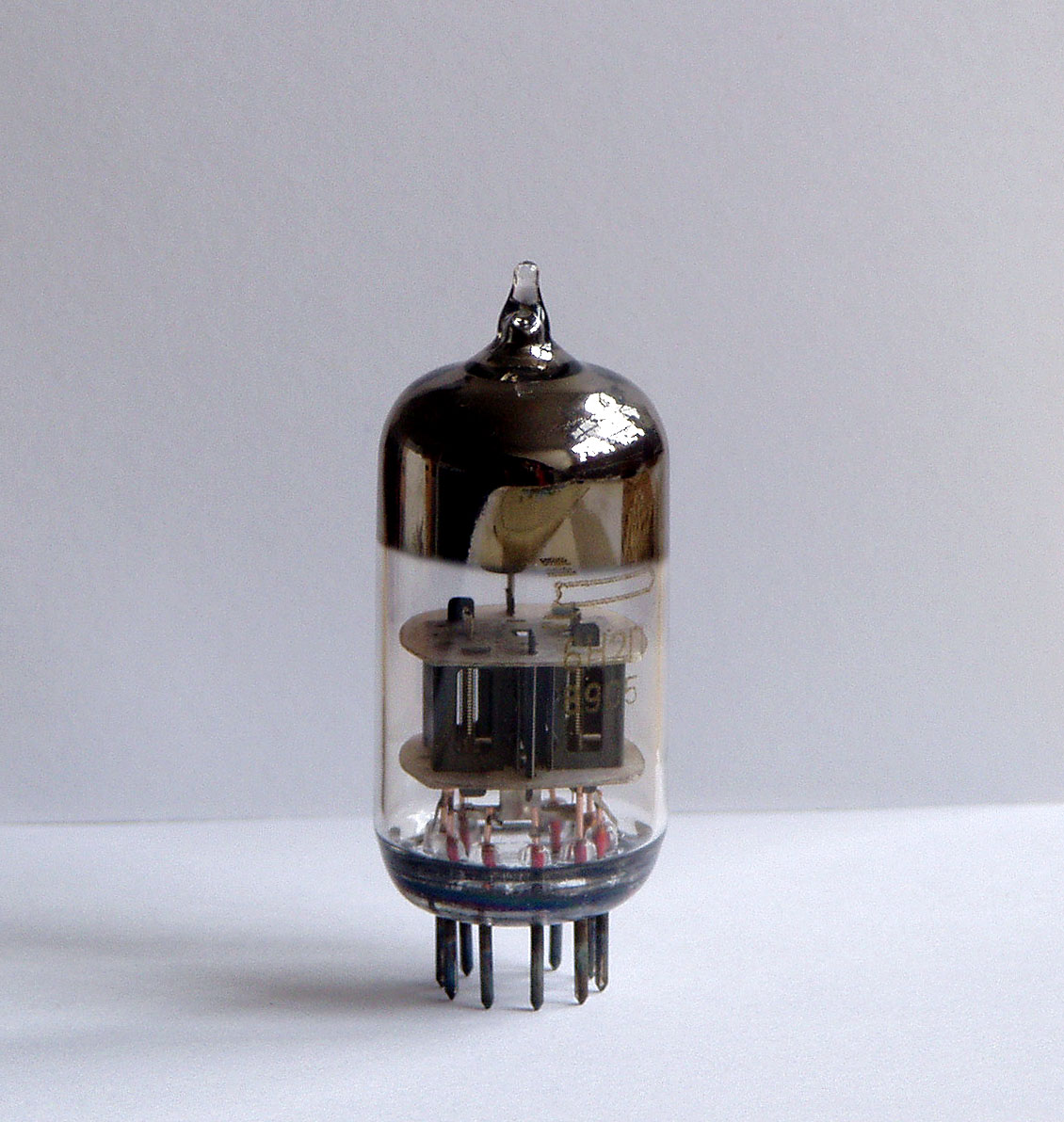

• 6Н2П — двойной триод предусилителей/драйверов (функционально близок ECC83/12AX7), со своей емкостной нагрузкой и «почерком» в ВЧ.
• 6П3С (семейство 6L6) — лучевой тетрод для более мощных каскадов; в «ультралинейном» режиме даёт плотную середину и контролируемый бас.

Разновидности ламп и ресурс

Ключевые лампы имели специальные модификации для разных режимов:

• 6П14П-ЕВ — «военная» версия с увеличенным ресурсом (до ~5000 ч), выдерживает более высокие напряжения; применялась в профессиональной/военной аппаратуре.
• 6П14П-К — рассчитана на импульсные режимы (строчные каскады ТВ), допускает повышенную рассеиваемую мощность; подходит и для аудио.
• 6П14П-Р — сниженная микрофонность; использовалась в магнитофонах и измерительной технике.
• 6П3С-Е — усиленная версия 6П3С с повышенными допусками и увеличенным сроком службы.

Типовые советские схемы

SE (Single-Ended) — однотактные каскады на 6П14П/6П3С в классе A: 3–6 Вт/канал, слитная середина и выразительный вокальный диапазон. Push-Pull — двухтакт в классе AB на паре 6П14П или 6П3С: 10–25 Вт/канал, выше демпфинг и ниже искажения при ООС. Предкаскады — 6Н2П/6Н1П; выпрямление — ламповое (например, 5Ц3С) или диодное в поздних версиях. Схемные решения сопоставимы с западными — подробнее сравнения давали в разборе гитарных усилителей.

Выходные трансформаторы и их влияние

Типовые трансформаторы серий «УТ» и «ТАН» во многом задавали почерк. Ранние «УТ-1/УТ-2» (радиолы/первые усилители) — ограниченный бас, но высокая надёжность. Поздние «ТАН-1-130» и «ТАН-2-130» (15–25 Вт) дали более широкую полосу и лучший контроль НЧ, благодаря чему советские двухтактники приблизились к международным стандартам Hi-Fi.

Заводы и бренды

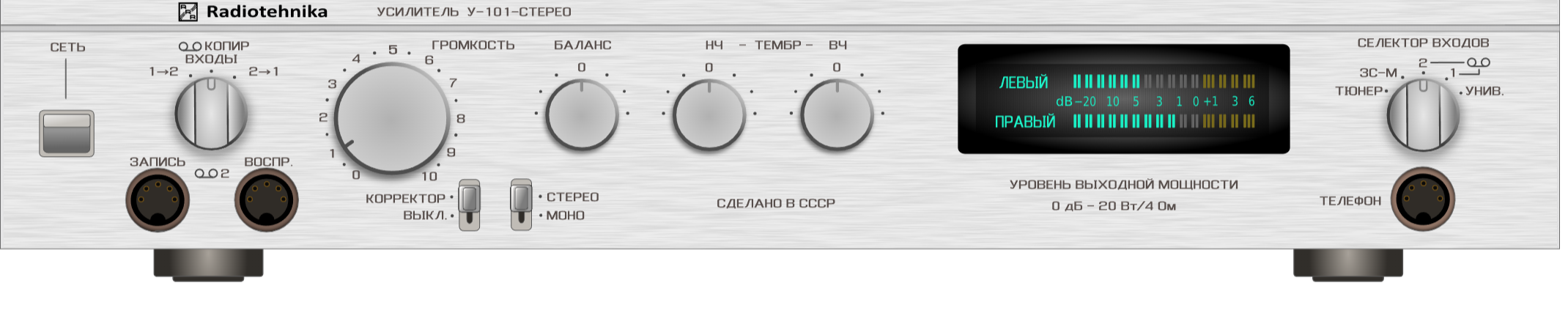

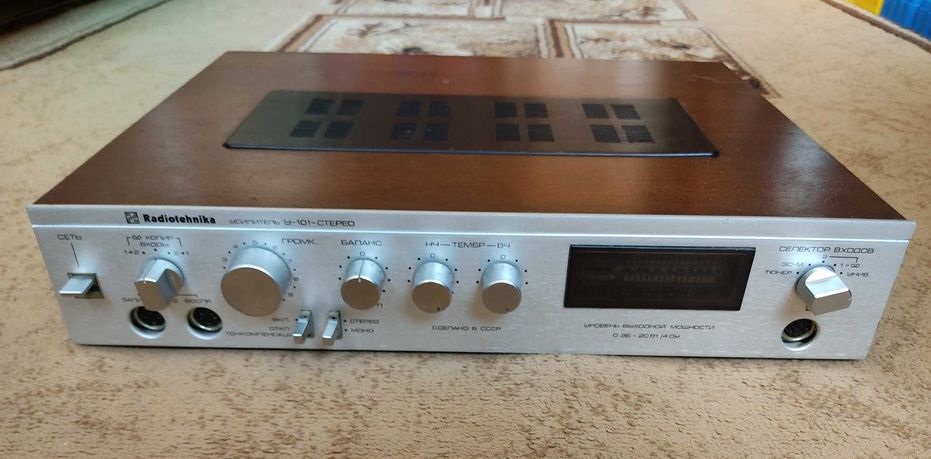

• Рижское ПО «Радиотехника» (RRR) — узнаваемые стереоусилители/ресиверы и широкая линейка акустики.

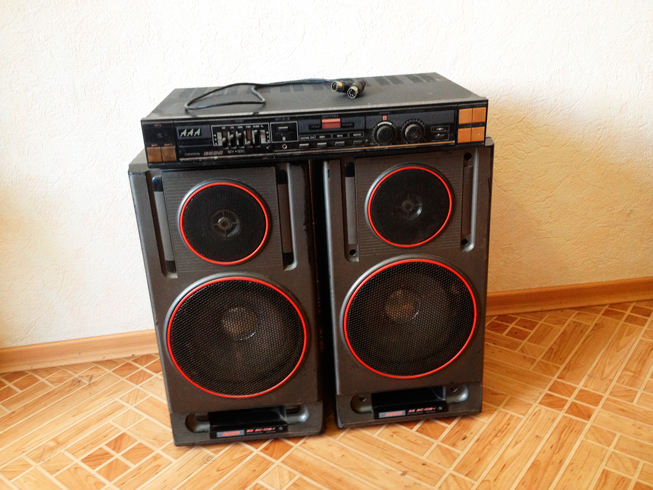

• ПО «Вега» (Бердск) — массовые интегральные усилители и комбайны среднего класса.

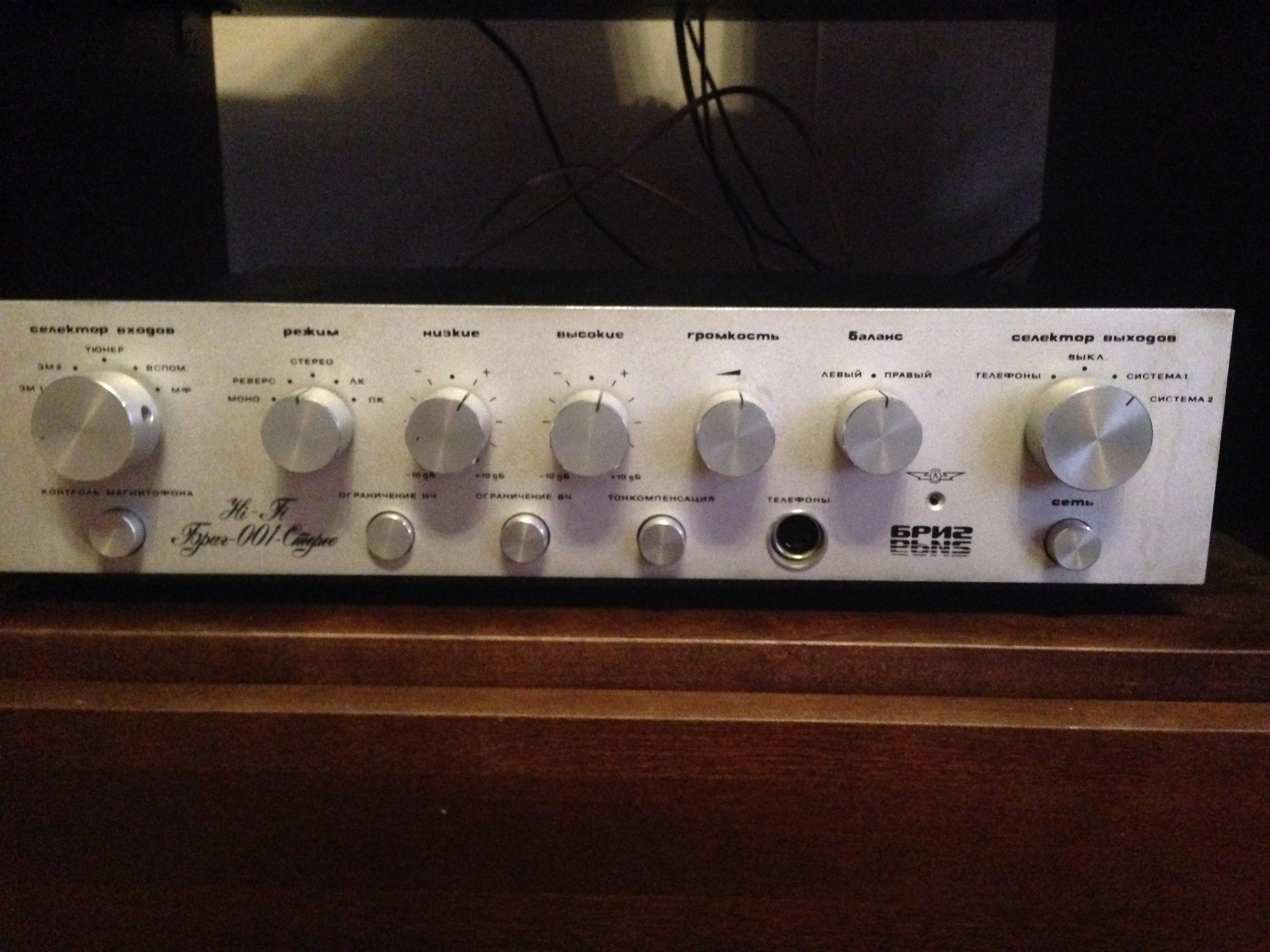

• «Бриг» — стереоусилители «верхней полки» конца 1970-х — начала 1980-х.

Как звучат «лампы» и почему их до сих пор любят

Ламповый тракт даёт мягкий вход в перегруз и естественную компрессию; спектр искажений со смещением к чётным гармоникам субъективно воспринимается «тёплым» и «телесным». У хорошо отстроенного push-pull на 6П3С бас собран и упруг, у SE на 6П14П — выразительная середина и красивая атака. Итоговый характер определяют и выходной трансформатор, и питание, и глубина ООС.

Коллекционные и бытовые модели — на что смотреть

• Выходные трансформаторы: нагрев, гул, симметрия каналов; межвитковая — редка, но критична.
• Питание: электролиты стареют; профилактическая замена с сохранением внешнего вида для аутентичности.
• Режимы ламп: ток покоя и баланс плеч, особенно в двухтактниках.
• Безопасность: сотни вольт — разряд конденсаторов, работа одной рукой, изоляция рабочего места.

Где искать лампы и запчасти сегодня

Сетевые магазины радиодеталей в РФ, барахолки и профильные форумы. 6П14П, 6Н2П, 6П3С встречаются как NOS, так и поздние партии; по трансформаторам — поиск оригиналов или аккуратная перемотка по паспортам. Для подбора расходников посмотрите нашу подборку.
