Реставрация советских ламповых усилителей: пошаговое руководство

Реставрация советских усилителей: полный гид на примере Radiotehnika У-101, «Бриг-001-стерео» и «Вега-122»

Пошаговый план безопасного запуска и реставрации популярных советских усилителей. Разбор типовых поломок, список расходников, проверка и настройка. Подойдёт даже для первого проекта, если уверенно держите мультиметр и паяльник.

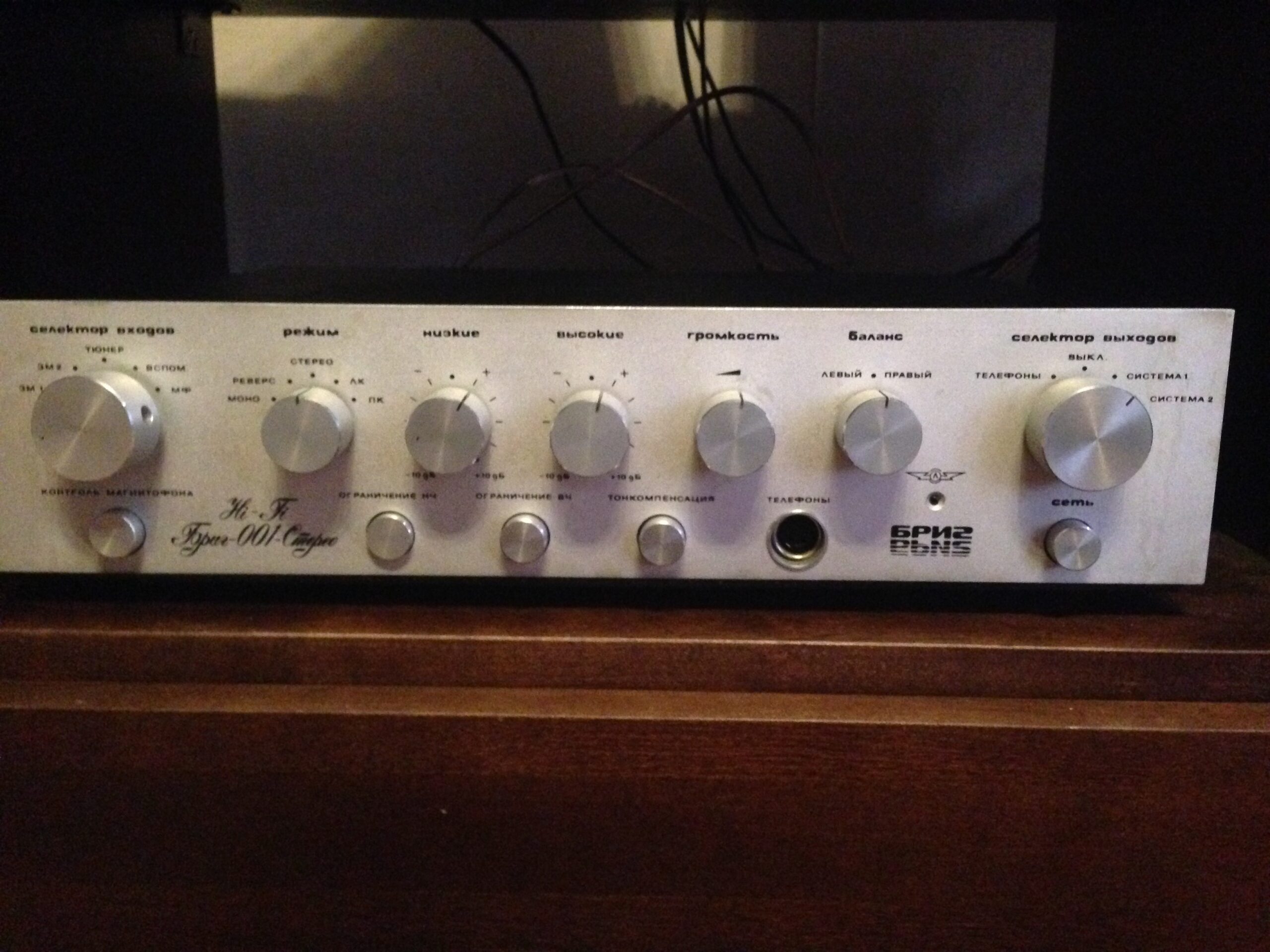

Обзор моделей

Безопасность прежде всего

• Работайте только при отключённой сети и разряженных конденсаторах (резистор 10–22 кОм · ≥2 Вт; проверяйте до <5 В).
• Первый запуск — через лампу накаливания 60–100 Вт (DBT). ЛАТР/Variac можно использовать дополнительно, но DBT спасает от мгновенного КЗ.
• Нагрузка на выход: эквивалент 4–8 Ω, 20–50 Вт, а не акустика.
• «Одна рука в корпусе», очки/перчатки, без металлических браслетов.
• Исторический контекст и базовая теория — в материале «История ламповых усилителей».

Диагностика

1. Осмотр: вздутия/потёки, перегрев, трещины пайки, надломы разъёмов, окислы.
2. Питание: предохранители номиналом по паспорту; ХХ-напряжения вторичек.
3. Электролиты: ESR/ёмкость; выпрямитель — тест диодов, отсутствие проводящего флюса.
4. Переключатели/поты: очистка контакт-очистителем, затем лёгкая смазка.
5. Выходной каскад: транзисторы/лампы, эмиттерные резисторы, трещины дорожек, перегрев.
6. DC на выходе (до акустики): ориентир — десятки мВ.

Типовые неисправности и решения

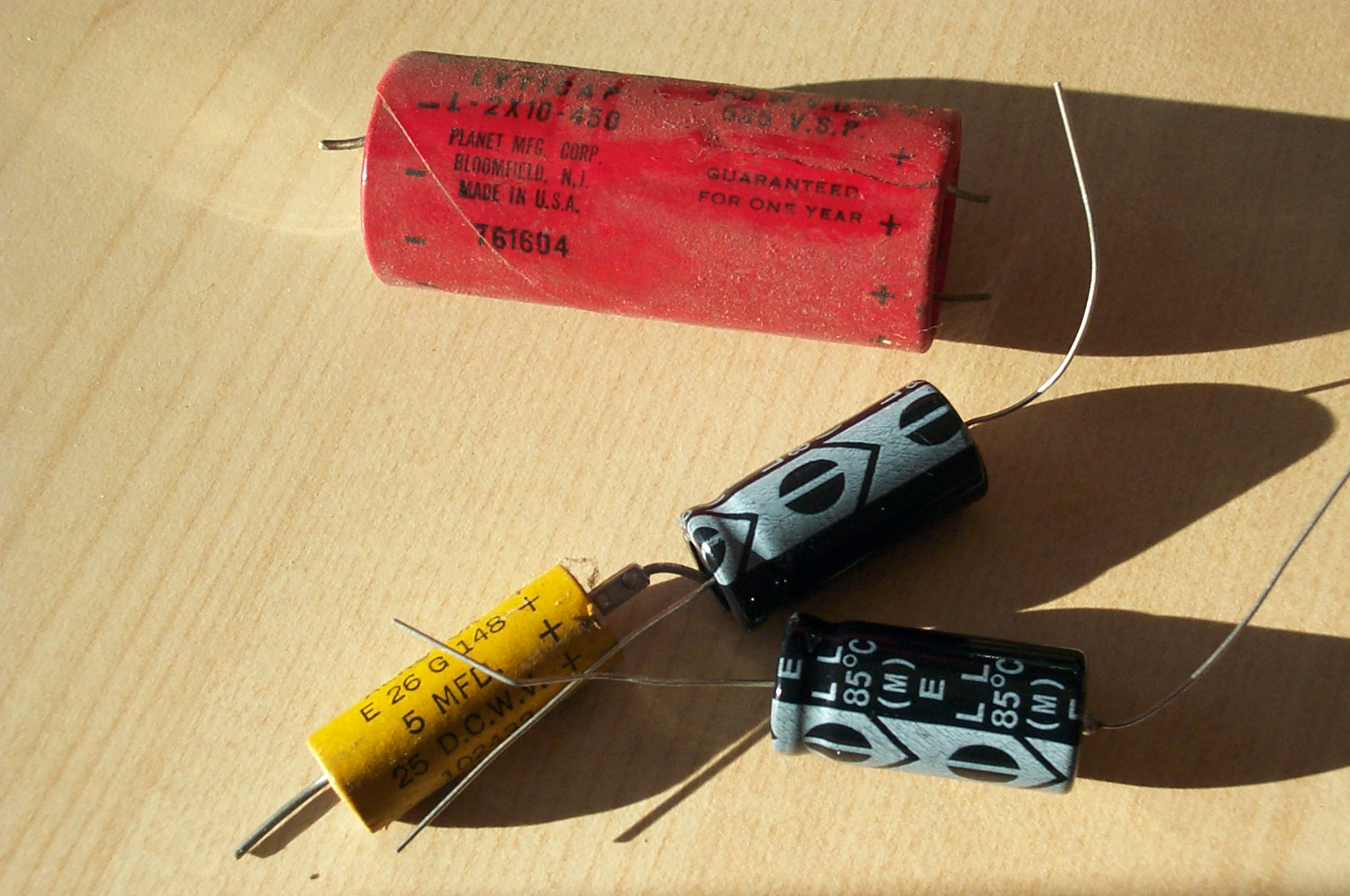

Электролитические конденсаторы

Высохшие банки дают гул/«вату» и просадку НЧ. В питании ставим 105 °C Low ESR; в тракте — плёнка/неполярные (BP) по месту. Учитывайте габариты и шаг выводов.

Переключатели и регуляторы

Хрипы/пропадания канала чаще лечатся качественной очисткой и несколькими циклами работы. Изношенные переменные резисторы — меняем, подбирая вал/шлицы и закон (A лог/ B лин).

Реле защиты

Почерневшие контакты → падение уровня/пропадания. Практичнее заменить реле целиком, чем шлифовать пятна контакта.

Ток покоя / Bias / DC-offset

Настраиваем по сервис-мануалу или по падению на эмиттерных резисторах. Для оценки: I_bias = V_резистора / R_резистора. После 15–20 минут прогрева повторите измерения; следите за стабильностью.

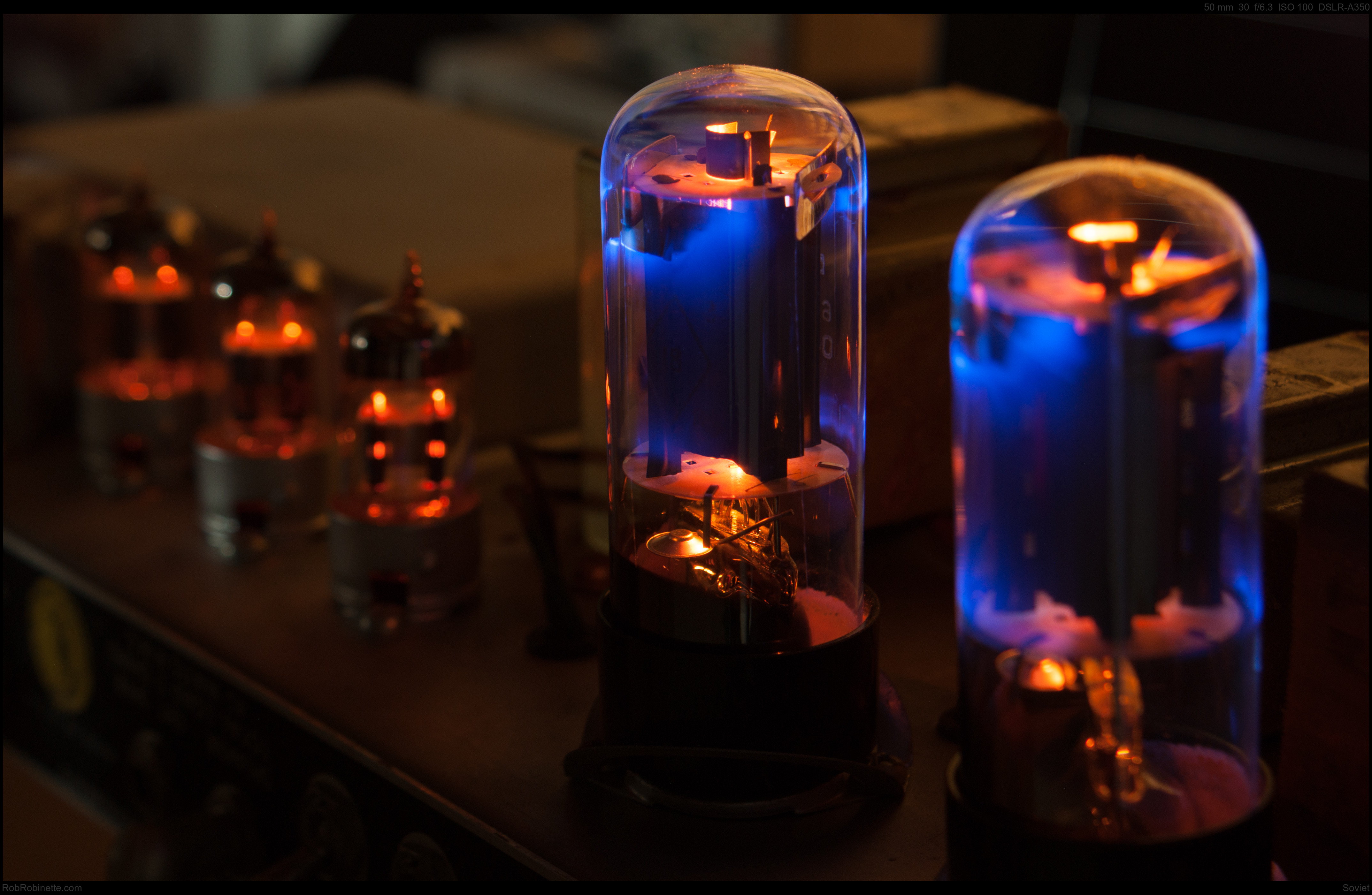

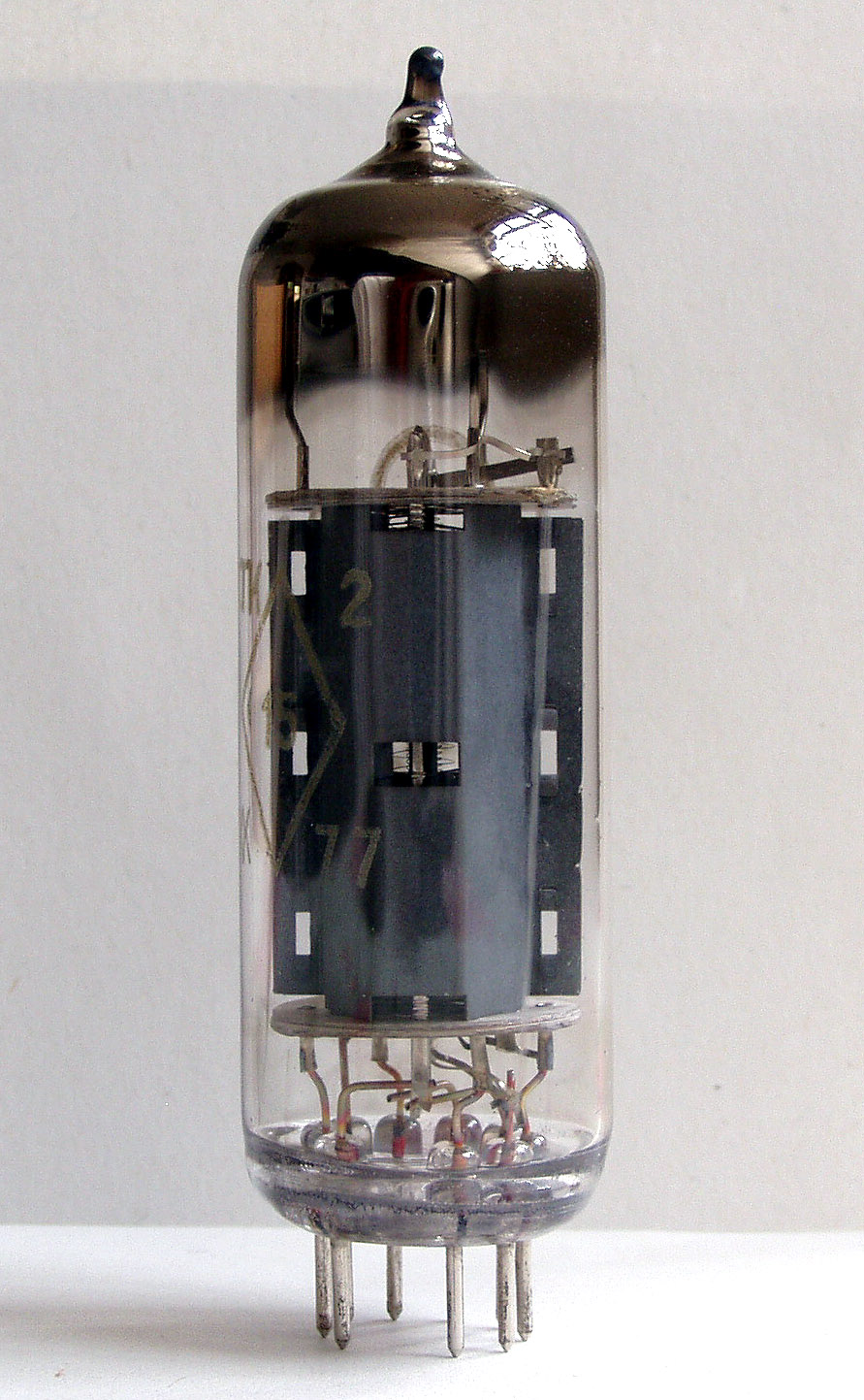

Лампы, которые встречаются

Пошаговая реставрация

1. Подробные фото/видео до начала работ (маркировки, разводка проводов).
2. Питание: проверка сетевого шнура/вилки, состояния предохранителей, выпрямителя.
3. Фильтры питания и критический декуплинг: замена на 105 °C Low ESR.
4. Темброблок/регуляторы: очистка/смазка, локальная пропайка трещин.
5. Выходной каскад: проверка транзисторов/ламп, замена термопасты/изоляторов.
6. Первый запуск через лампу накаливания (DBT); контроль токов/напряжений.
7. Настройка bias и контроль DC-offset после прогрева.
8. Финал: прослушивание + базовые измерения (шум/фон/клиппинг).

Экспертный раздел: измерения и нормы

Каталог ссылок

Ниже — проверенные позиции для питания/сигнала, механики и измерений.

Источники изображений

Шпаргалка
