Повербанк KUULAA перестал работать стабильно: быстро «набирал» проценты и так же быстро разряжался, смартфон получал около 10 %. Разборка показала типичную причину — вздутый литий-полимерный пакет. Ниже — поэтапное вскрытие, ориентиры по ресурсу и практические идеи повторного применения платы и корпуса.
Содержание
Симптомы и диагностика
После 2.5 лет эксплуатации (в среднем 3 дня в неделю, с паузами) повербанк стал быстро заряжаться и быстро отдавать заряд. Это указывает на рост внутреннего сопротивления и потерю фактической ёмкости. Вскрытие подтвердило вздутие пакетной ячейки — такой АКБ использовать нельзя.
Разборка по шагам

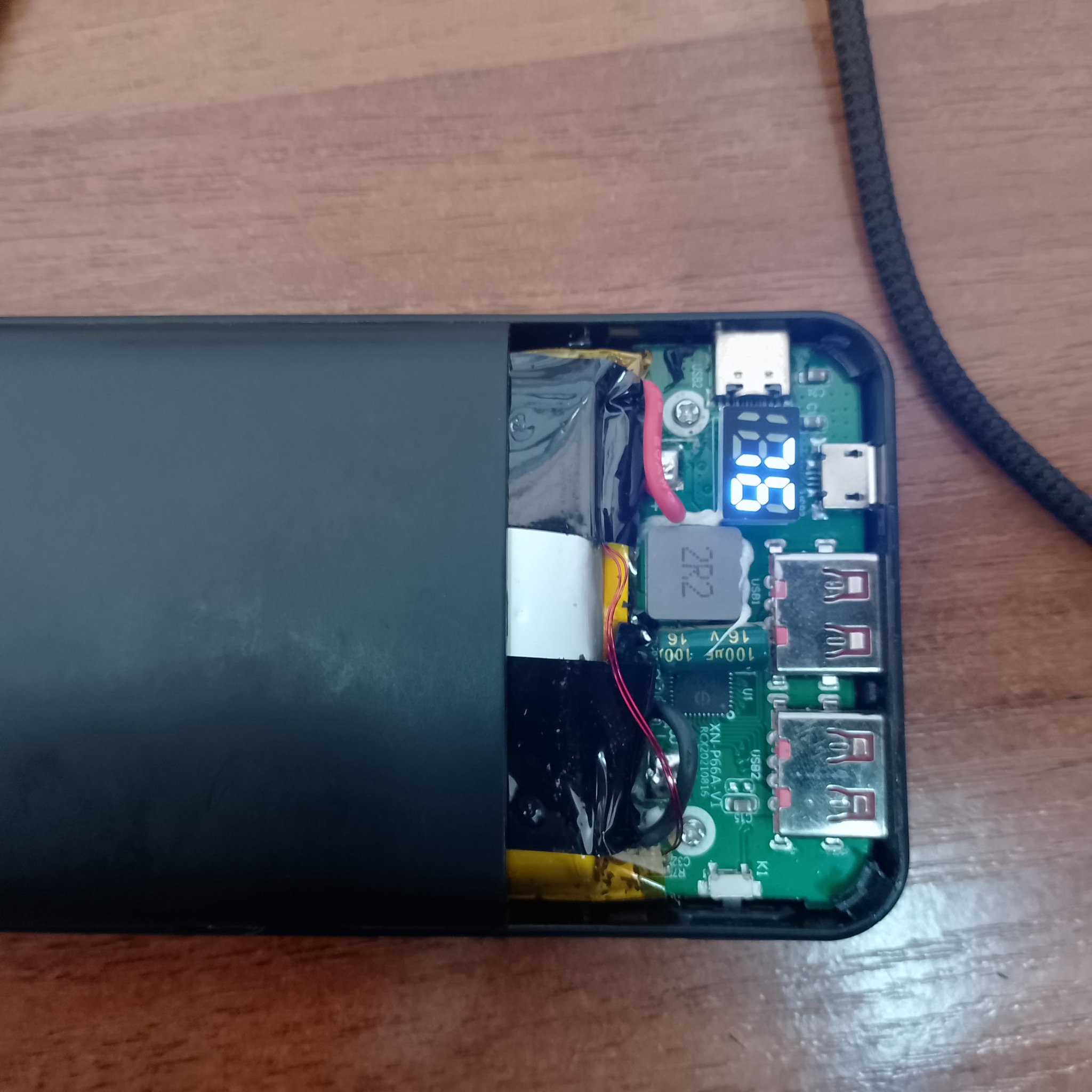

- Крышка держится на пластиковых защёлках — поддевается и снимается без отвёртки.
- Передняя часть делится на две половины; плату удобно вынимать вверх, нижнюю половину с батареей можно не снимать.

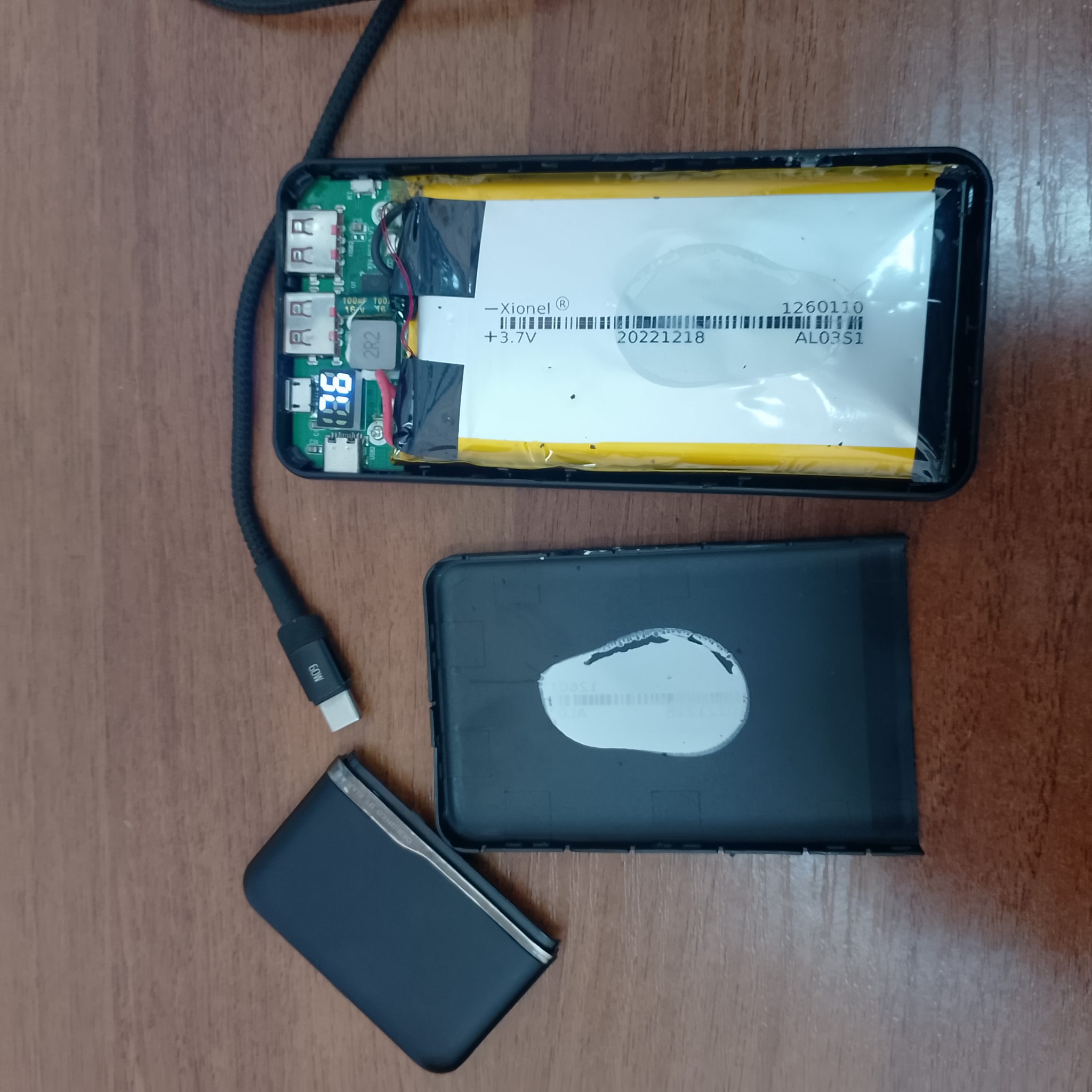

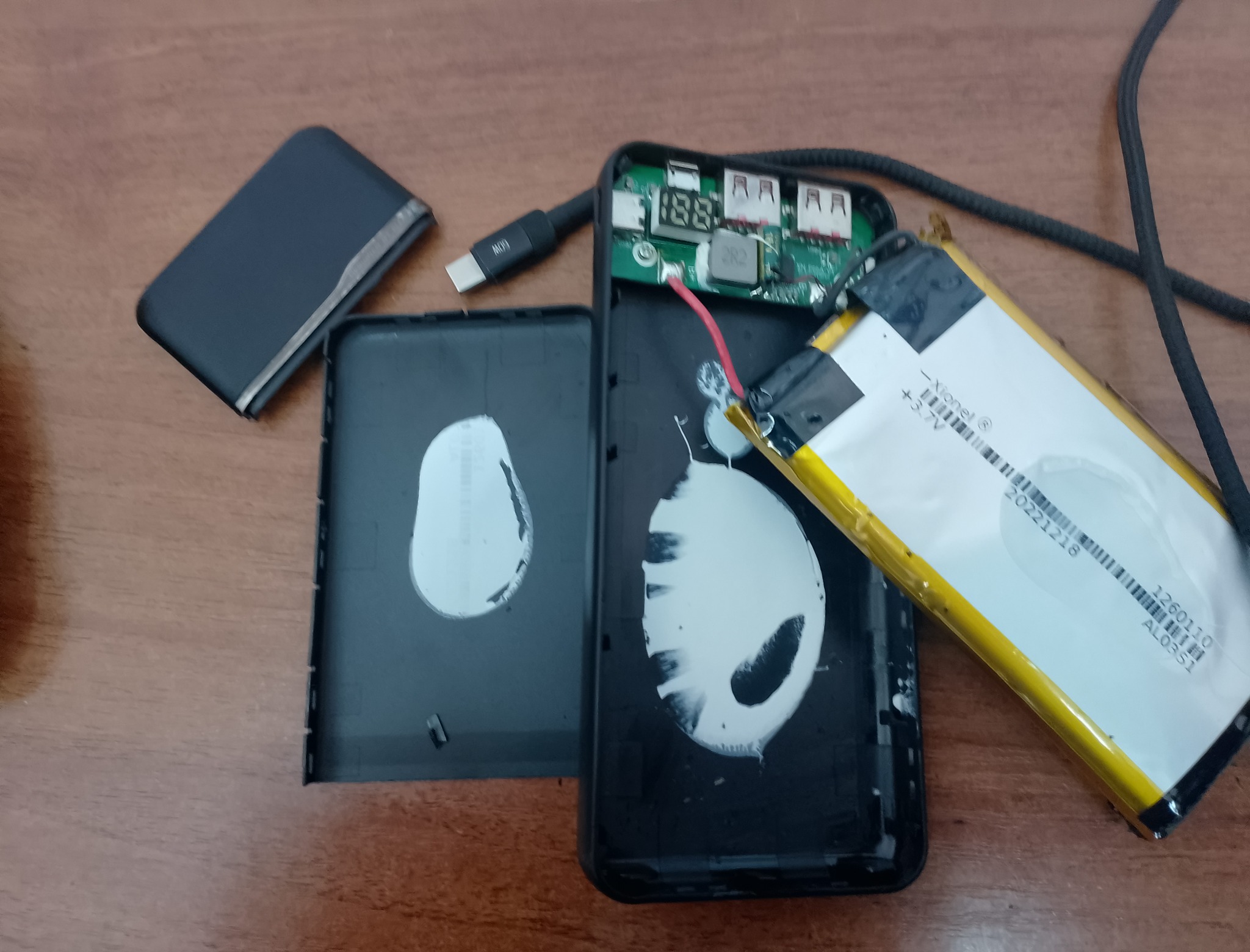

- Аккумулятор приклеен белым составом — отделяем пластиковым инструментом.

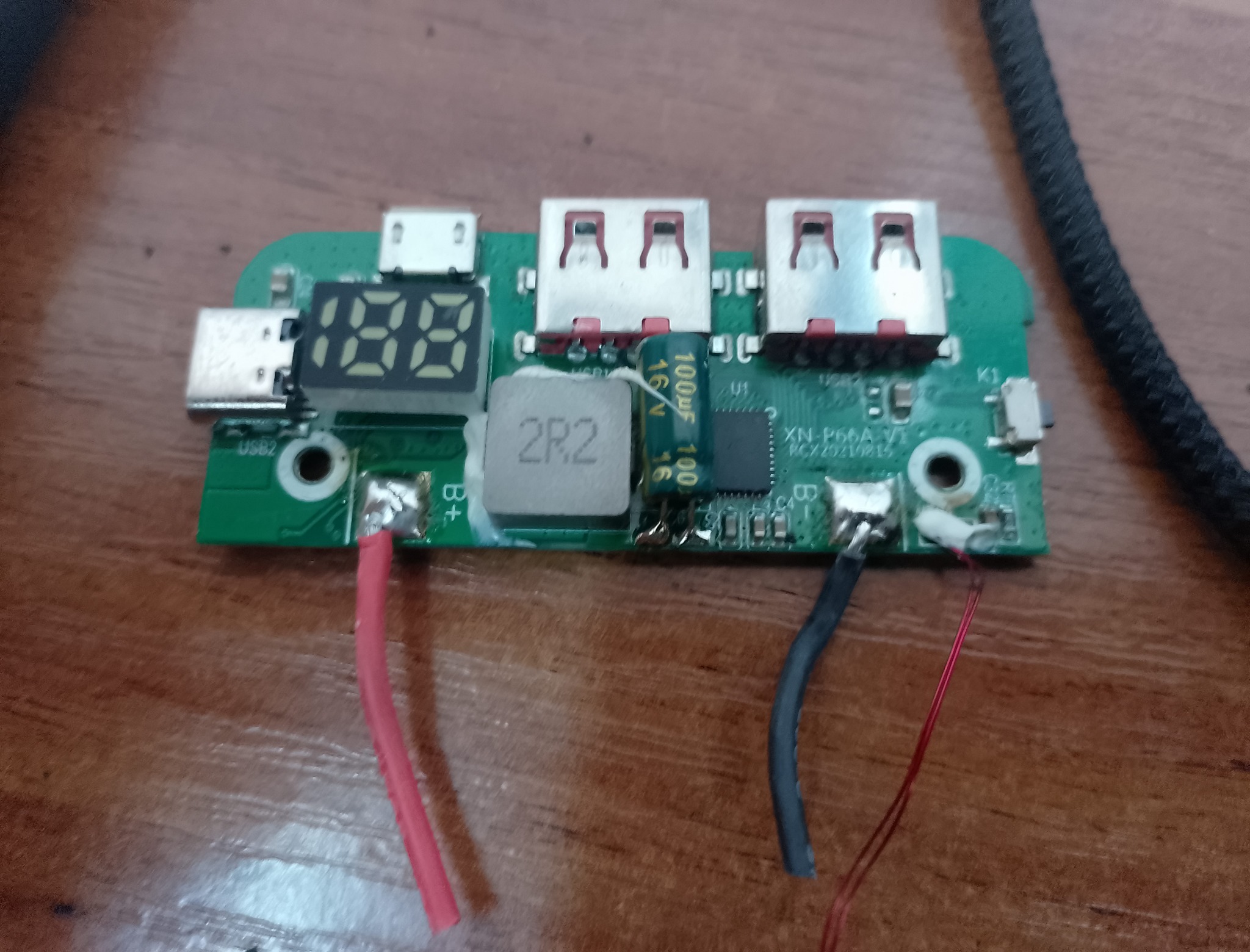

- Отпаиваем B+ (красный) и B- (чёрный), разъединяем плату и пакет.
Что внутри KUULAA

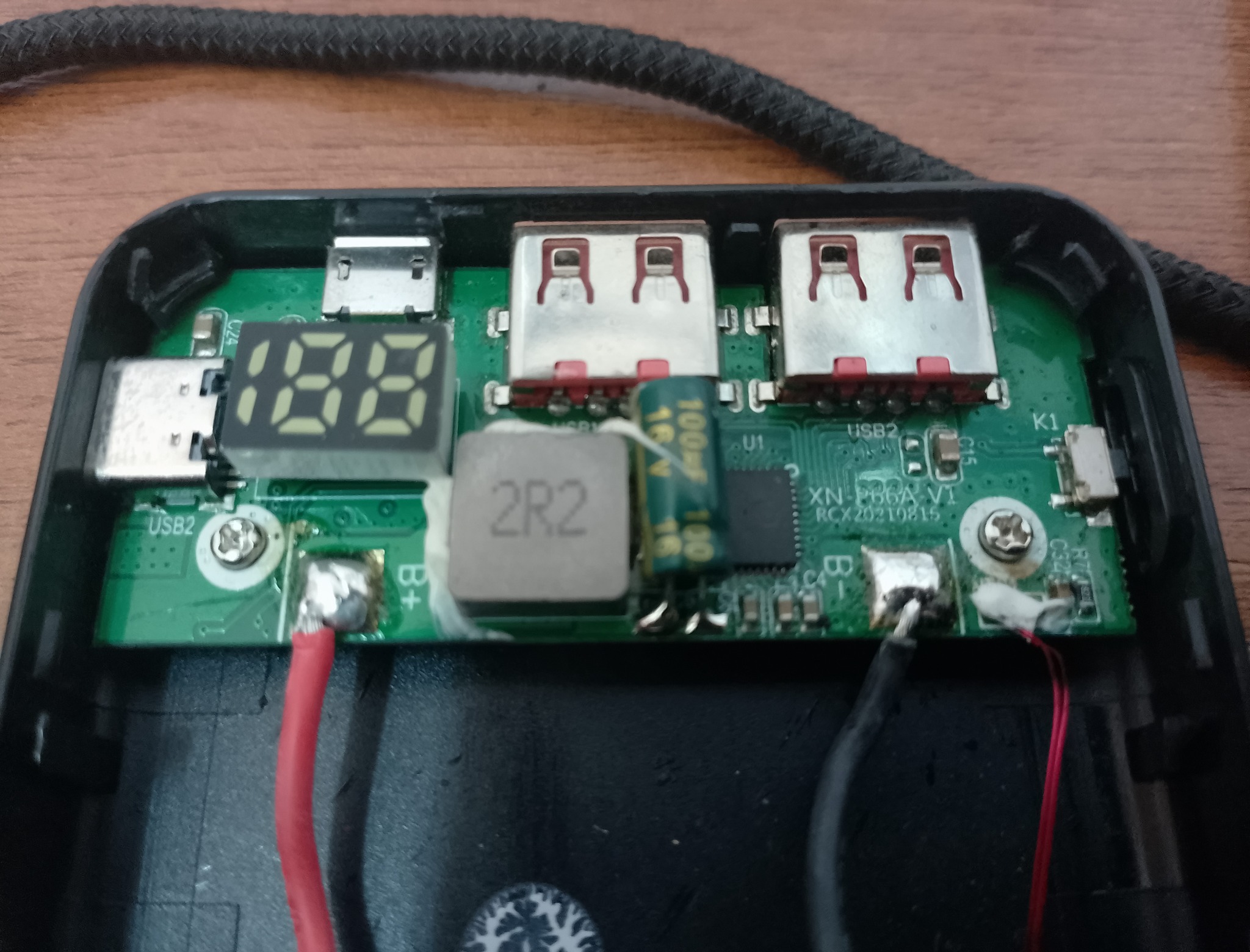

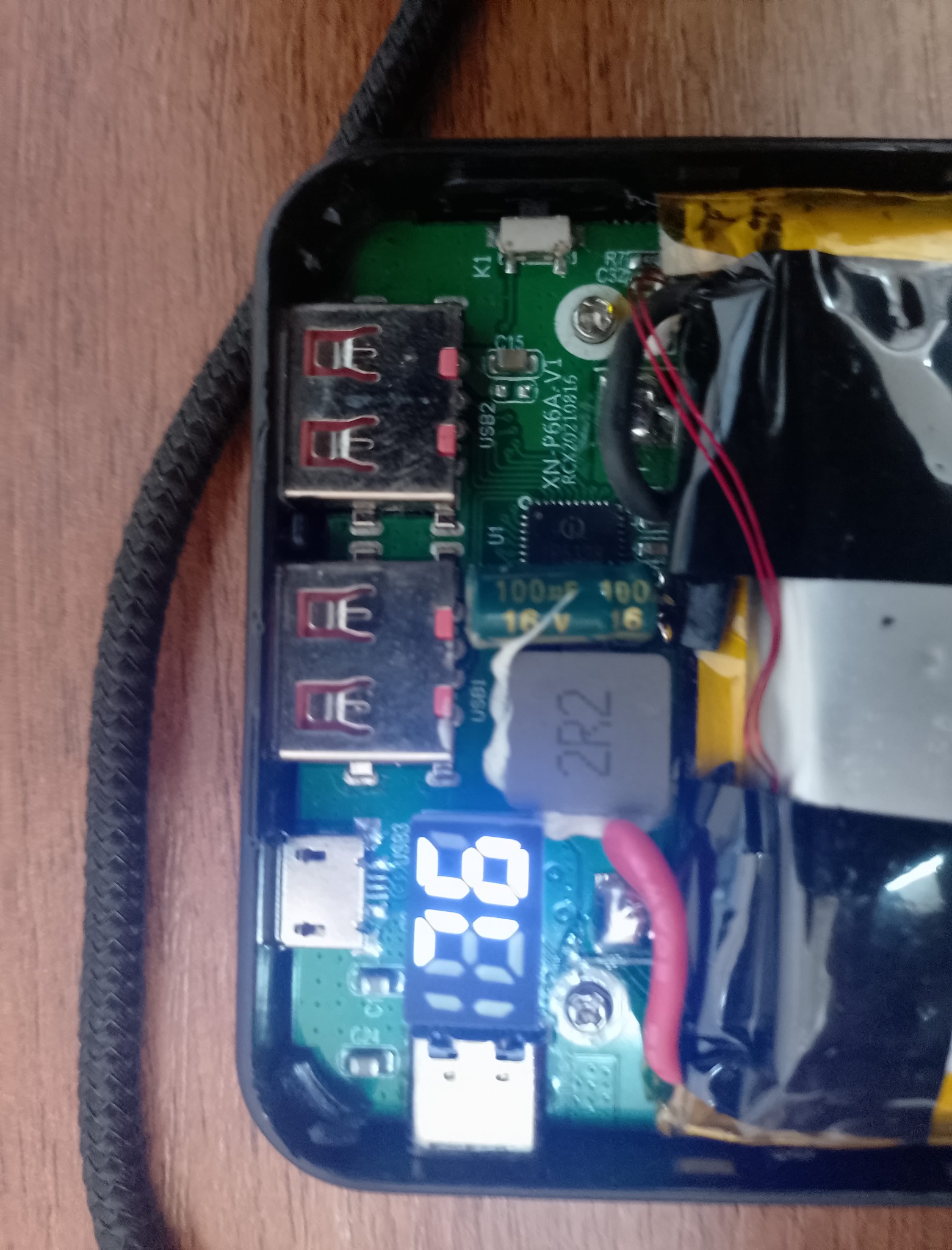

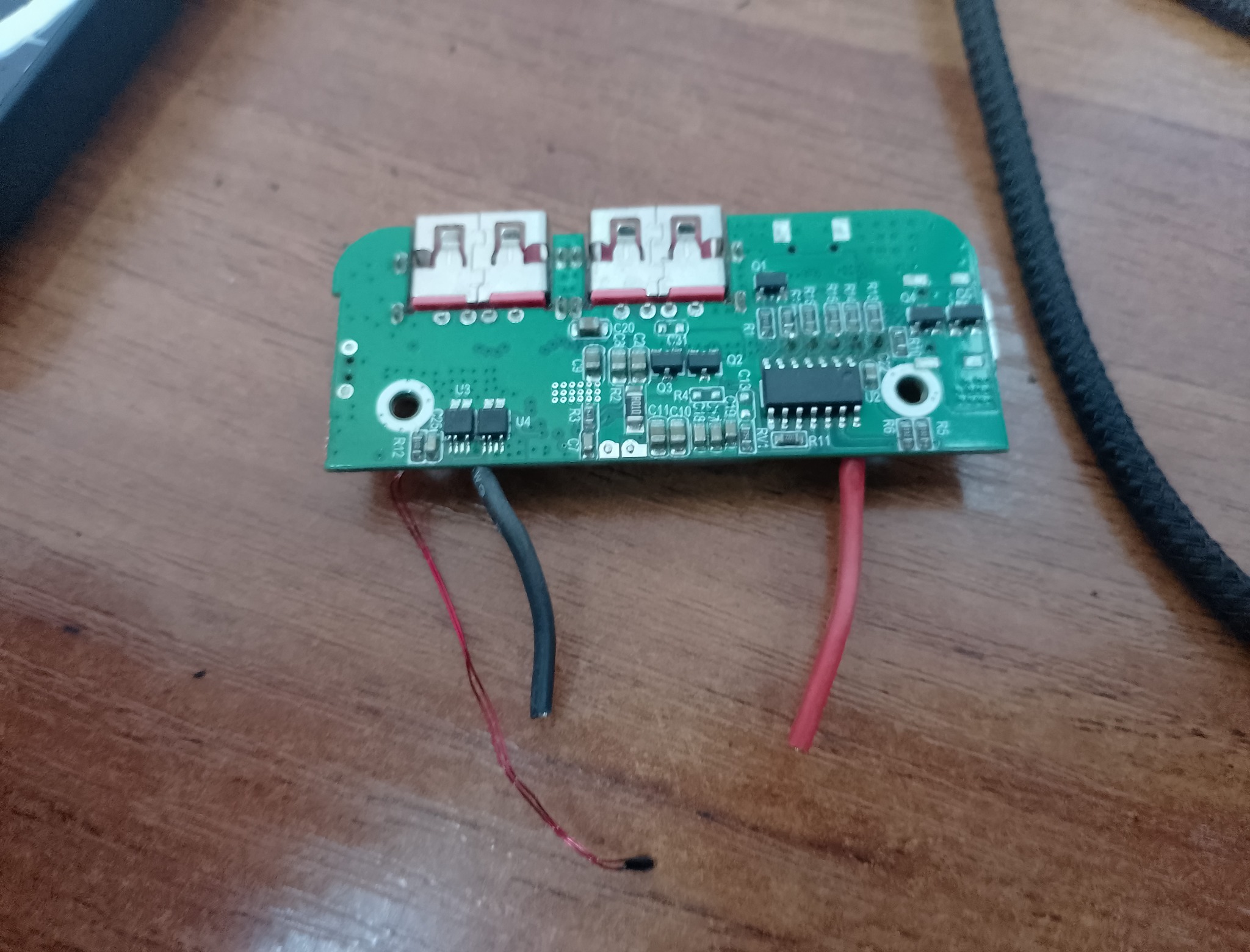

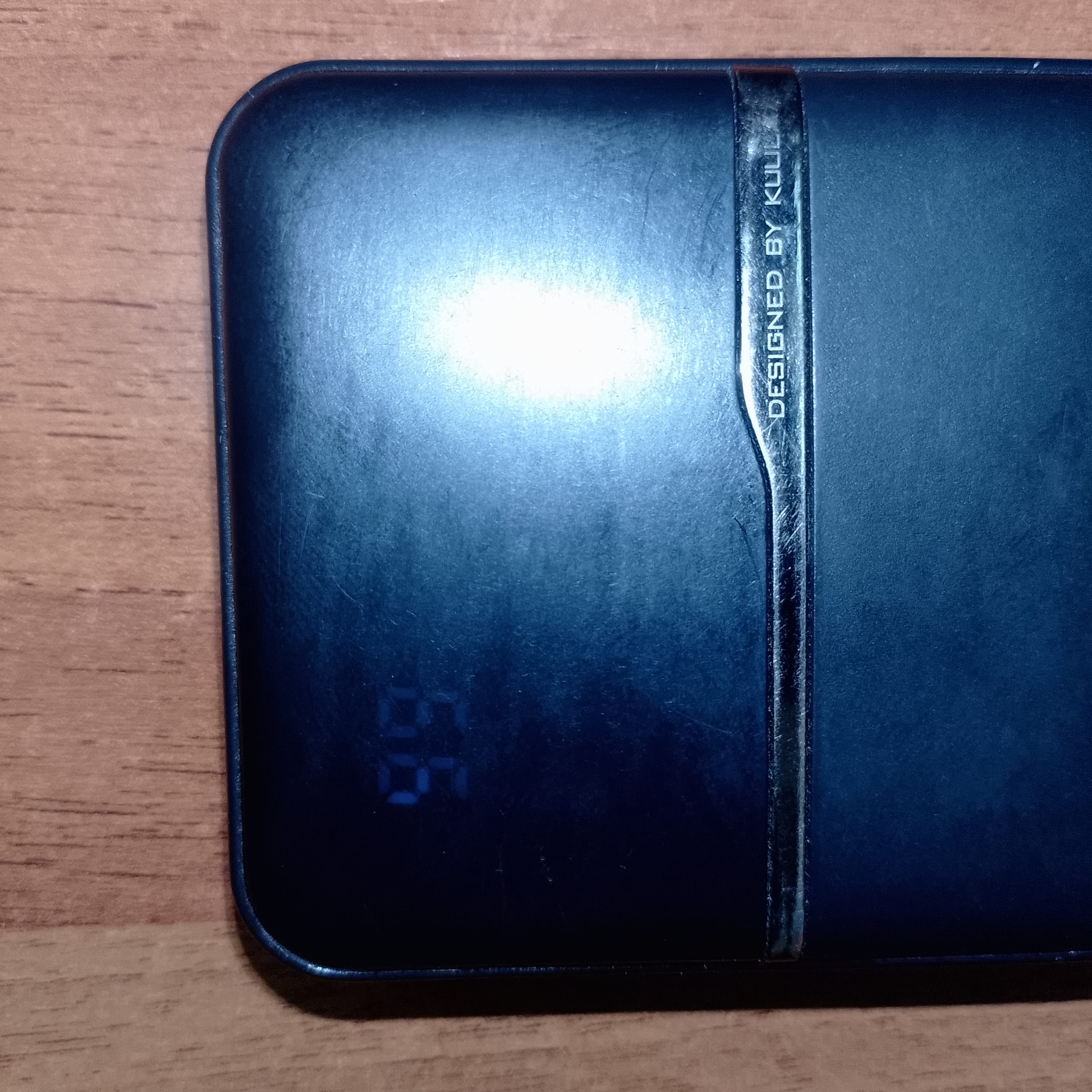

- Контроллер с индикацией процентов и портами: USB-A x2, USB-C и micro-USB; силовой дроссель «2R2», маркировка платы XN-P66A.

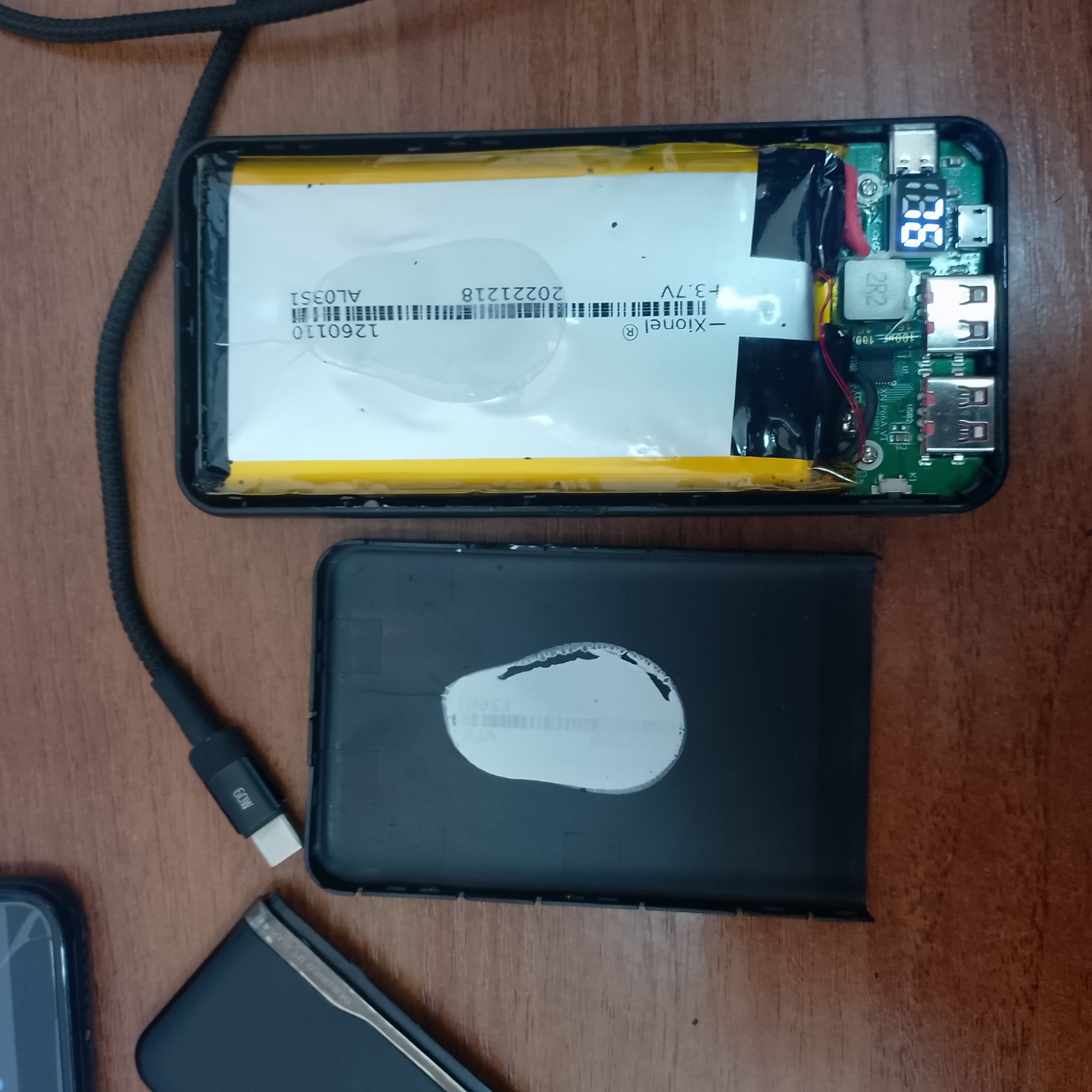

- Пакетный Li-Pol 3.7 В формата 1260110 (Xionel, дата 2022-12-18) — в нашем экземпляре вздулся.
- Тонкий корпус (около 1 см) — удобный проект-бокс для самоделок.
Сколько живут Li-Pol
| Режим | Ориентир по циклам | Комментарий |
|---|---|---|
| Каждый день | ≈300-500 | Через 2-3 года остаётся 60-70 % ёмкости. |
| Несколько раз в неделю | 2-4 года | Простои и жара сокращают ресурс — хранить при 40-60 %. |
| Редкое использование | 1-3 года | Глубокий разряд и перегрев ускоряют старение. |
Для нашего сценария 2.5 года — нормальный результат для бюджетного Li-Pol.
Идеи повторного использования
Плата
- Собрать новый повербанк с исправной ячейкой 3.7 В подходящего размера.
- Портативный источник 5 В для Arduino/ESP32, датчиков и подсветки — USB уже на борту.
- Мини-UPS 5 В для роутера или IP-камеры — аккумулятор выступает буфером.
- Питание компактной аудиосистемы (PAM8403/PAM8008) или Bluetooth-колонки.
Корпус
- Тонкий проект-бокс (~1 см) для электроники и аксессуаров.
- Кейс с выводом USB в рюкзаке/на велосипеде.
- Органайзер для кабелей и переходников.
Менять ли батарею

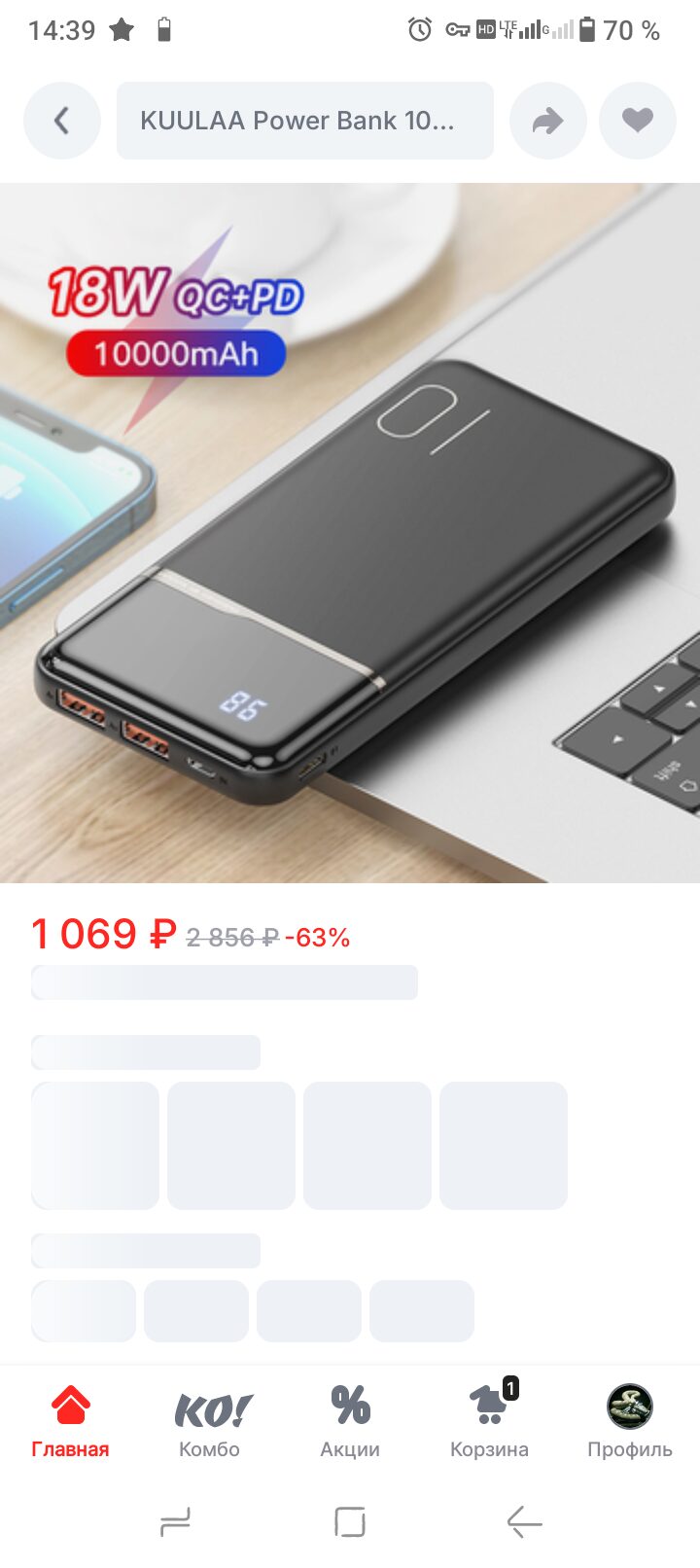

Аналог по размерам (1260110, 3.7 В) найти можно, но цена часто близка к акционной стоимости нового повербанка. Если нужна надёжность — рациональнее купить новый, а плату и корпус пустить на DIY.
Фото
Ещё фото
FAQ
- Почему индикатор показывал «много», а телефон получал лишь около 10 %?
- Из-за деградации и роста внутреннего сопротивления контроллер неверно оценивает заряд, а под нагрузкой напряжение проседает.
- Можно ли запитать устройства напрямую без аккумулятора?
- Большинству подобных плат нужен АКБ как буфер. Для работы «от сети» используйте обычные адаптеры 5 В/9 В.
- Как безопасно утилизировать вздутый пакет?
- Не прокалывать, не мять. Отнести в пункт приёма батареек; временно хранить без давления на корпус, в прохладе.
- Поддерживает ли плата быстрые профили?
- Маркировка XN-P66A и поведение указывают на поддержку QC/PD для USB-C и USB-A.
Итоги
Причина неисправности — уставший Li-Pol. Электроника и корпус пригодны для новых задач: собрать DIY-источник 5 В, мини-UPS или новый повербанк с подходящей ячейкой. Замена аккумулятора возможна, но экономически спорна — чаще выгоднее купить новый, а этот использовать как донор.
