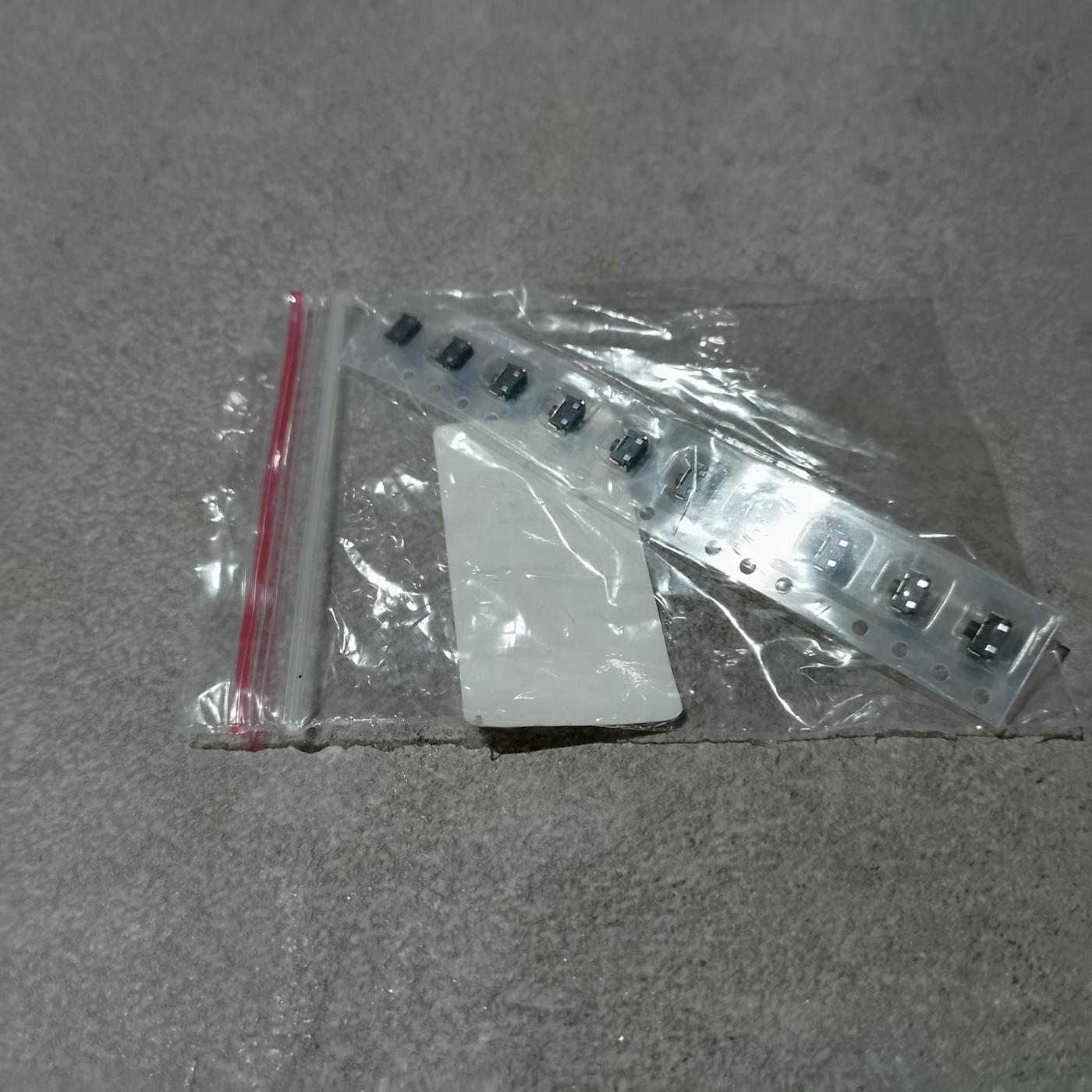

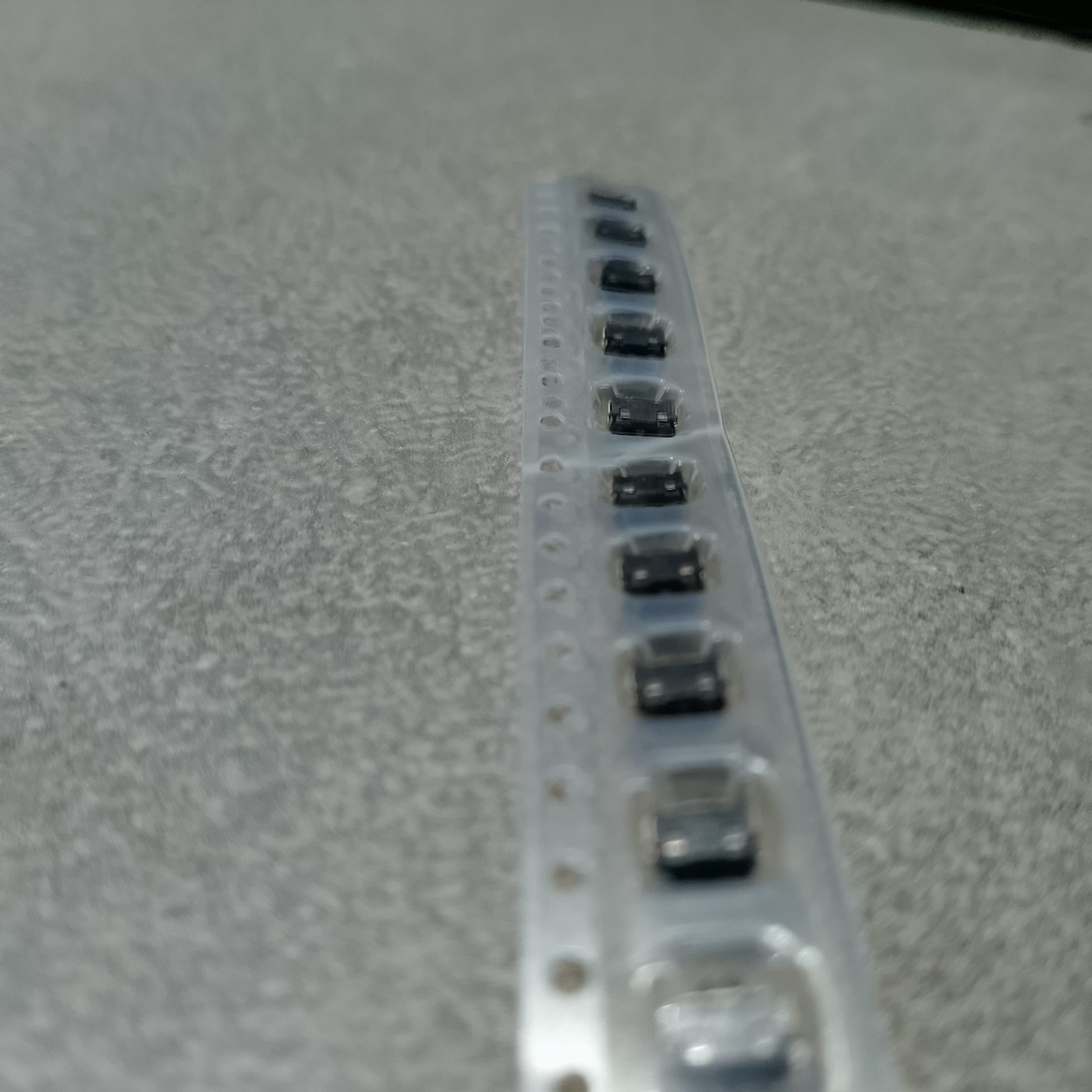

Крошечные тактовые кнопки SMD пригождаются там, где обычные 6×6 мм слишком велики: игровые джойстики, пульты, брелоки, мини-платы. По габариту это детали меньше ногтя мизинца, но с узнаваемым щелчком. Ниже — фото, размеры, выбор, пайка и сравнение с классикой 6×6 мм.
Что это и зачем

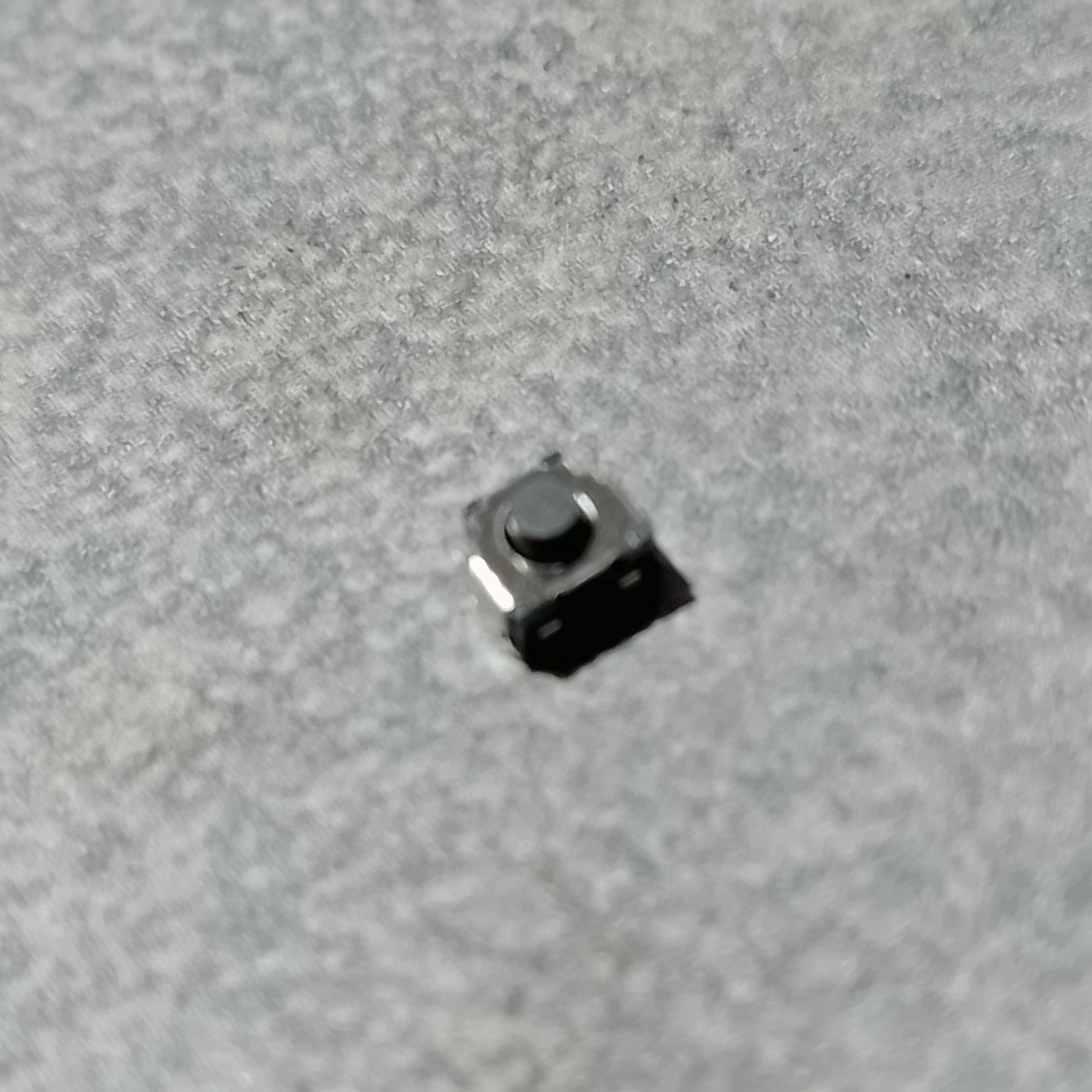

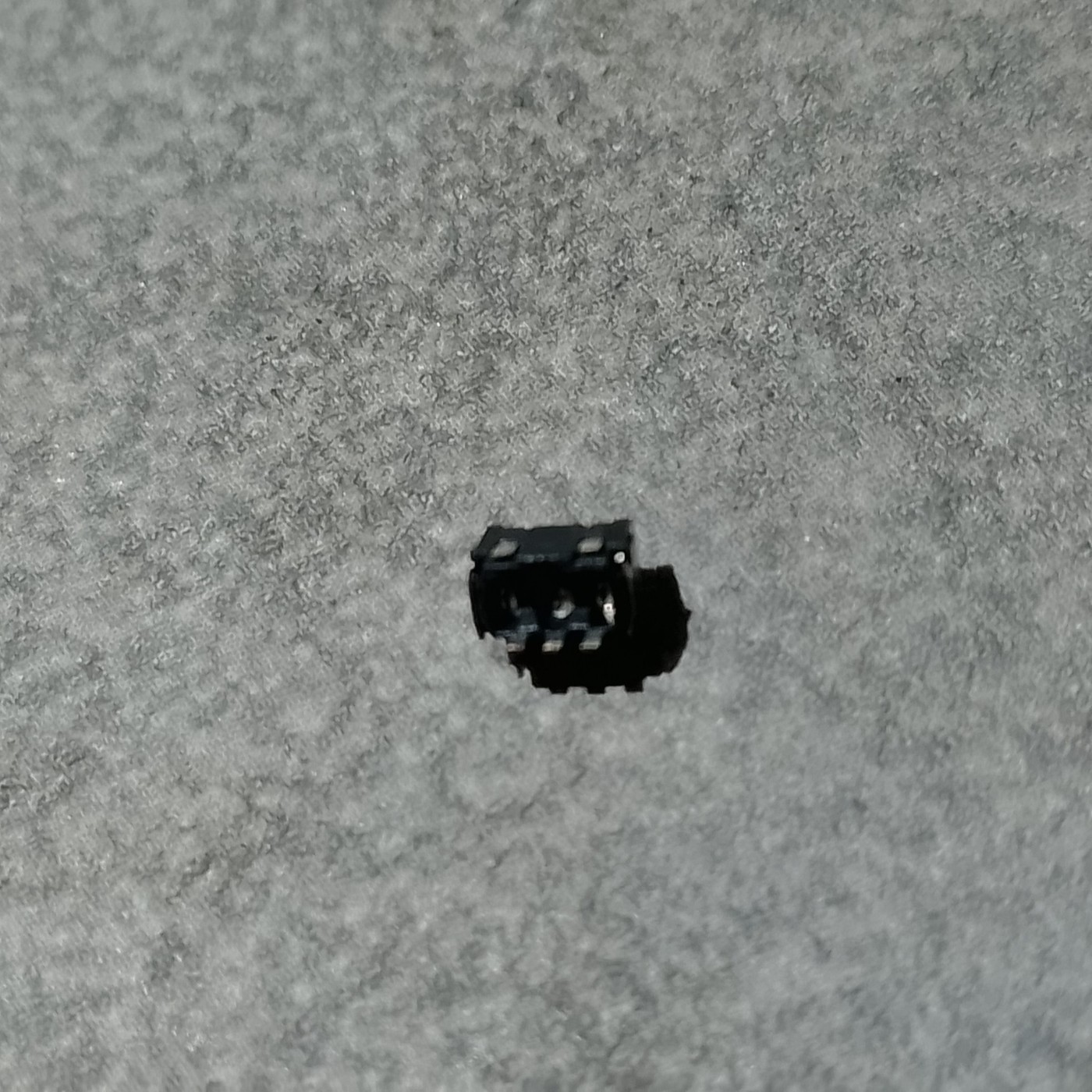

Основные размеры и контакты
- Типовые размеры: 3×4×2 мм, 3×6×2 мм, 4×4×1.5 мм — высота меняется под корпус.
- Ход: короткий 0.2-0.35 мм с отчётливым щелчком.
- Схема контактов: две пары выводов — замыкаются по диагонали.
- Ресурс: 100k-500k нажатий в зависимости от серии.
Таблица типоразмеров и применения
| Типоразмер | Высота | Применение | Комментарии |
|---|---|---|---|
| 3×4 мм | 1.5-2.0 мм | Брелоки, пульты, компактные платы | Удобны как Reset/Boot |
| 3×6 мм | 1.8-2.5 мм | Крестовины портативных консолей | Более стабильный ресурс |
| 4×4 мм | 1.5-2.0 мм | Игрушки, таймеры, носимая электроника | Компромисс по размеру |
Как выбрать
- Высота штока — внешняя кнопка должна упираться ровно, без пустого хода и преднажатия.
- Корпус — для геймпадов лучше серии с металлическим колпачком и усиленными лапками; ультратонкие годятся для пультов и брелоков.
- Усилие нажатия — 120-260 г комфортно для пальца; слишком мягкие дают ложные срабатывания.
- Посадочные площадки — сверяйте шаг и ширину пятачков, особенно при замене «на глаз».
Как паять
- Зафиксируйте плату и нанесите каплю флюса на площадки.
- Прихватите один угол тонким жалом 300-330 °C, выровняйте корпус по меткам.
- Пропаяйте остальные выводы с минимальным временем контакта — корпус пластиковый.
- Проверьте мультиметром: в покое разомкнуто, при нажатии — замкнуто.
Типичные ошибки при ремонте
- Перегрев феном — тонкий корпус ведёт, контакт теряет эластичность. Лучше короткое касание жалом или локальный прогрев.
- Смещение при прихвате — перекос даёт «косой» ход. Всегда выравнивайте после первого угла.
- Неподходящая высота — постоянное преднажатие снижает ресурс и вызывает ложные срабатывания.
- Флюс под колпачком — ухудшается щелчок. Используйте минимум флюса и промывайте.
Сравнение с классической тактовой кнопкой 6×6 мм
| Критерий | Ультрамалые SMD | 6×6 мм THT/SMD |
|---|---|---|
| Габариты | Минимальные — подходят в тесных корпусах | Крупнее — нужен запас места |
| Удобство нажатия | Маленькая площадка — точечное усилие | Крупная «шляпка» — нажимать проще |
| Ресурс | 100k-500k нажатий | До 1M+ в унифицированных сериях |
| Монтаж | SMD — быстро и аккуратно, но чувствительны к перегреву | THT/SMD — терпимее к перегреву, проще заменять |
Где пригодятся
- Крестовина и курки джойстиков, портативные консоли.
- Кнопки в брелоках, пультах, таймерах, электронных игрушках.
- Сервисные кнопки на платах: Reset, Boot, Mode.
Плюсы и ограничения
Плюсы
- Минимальные размеры — помещаются в компактных корпусах.
- Чёткий тактильный отклик, предсказуемая работа.
- Недорогие, продаются наборами.
Ограничения
- Ресурс ниже, чем у 6×6 мм — в геймпадах изнашиваются быстрее.
- Боятся перегрева при пайке и чрезмерного бокового усилия.
- Не для силовых цепей — только сигнальные входы.
FAQ
- Подойдут ли для ремонта джойстика?
- Да, подбирайте по габаритам и высоте штока, чтобы внешняя кнопка нажимала без преднатяга.
- Как измерить размер старой кнопки?
- Штангенциркулем: длина × ширина корпуса и высота. Сверьте шаг площадок и ширину пятачков.
- Какое усилие нажатия выбрать?
- Для пальца комфортно 120-260 г. Для сервисных кнопок на плате можно мягче.
- Если не совпали размеры — чем заменить?
- Иногда помогает подложка под внешнюю кнопку или переход на близкий типоразмер с коррекцией дорожек.
Итоги
Ультрамалые SMD микрокнопки — практичное решение для компактной электроники. Они малы, легко монтируются и дают понятный щелчок. Ключ к долгой работе — правильный выбор по высоте и усилию, аккуратная пайка и защита от боковой нагрузки.
