Превью Aerocool AERO BRONZE

Обзор и тестирование блока питания AERO BRONZE 550W

AERO BRONZE — линейка блоков питания от компании AeroCool. Особенность  — КПД до 90 процентов и наличие сертификата 80 Plus Bronze (230 В). Так как в линейке представлено 7 устройств мощностью от пятисот до семисот пятидесяти Ватт (следовательно «шаг» — 50 Ватт) — это позволяет подобрать самый подходящий блок для вашей системы, при этом экономя бюджет.

Обзор содержит информацию о блоке питания AERO BRONZE мощностью 550W.

Видео — распаковка AERO BRONZE 550W:

Упаковка и комплектация

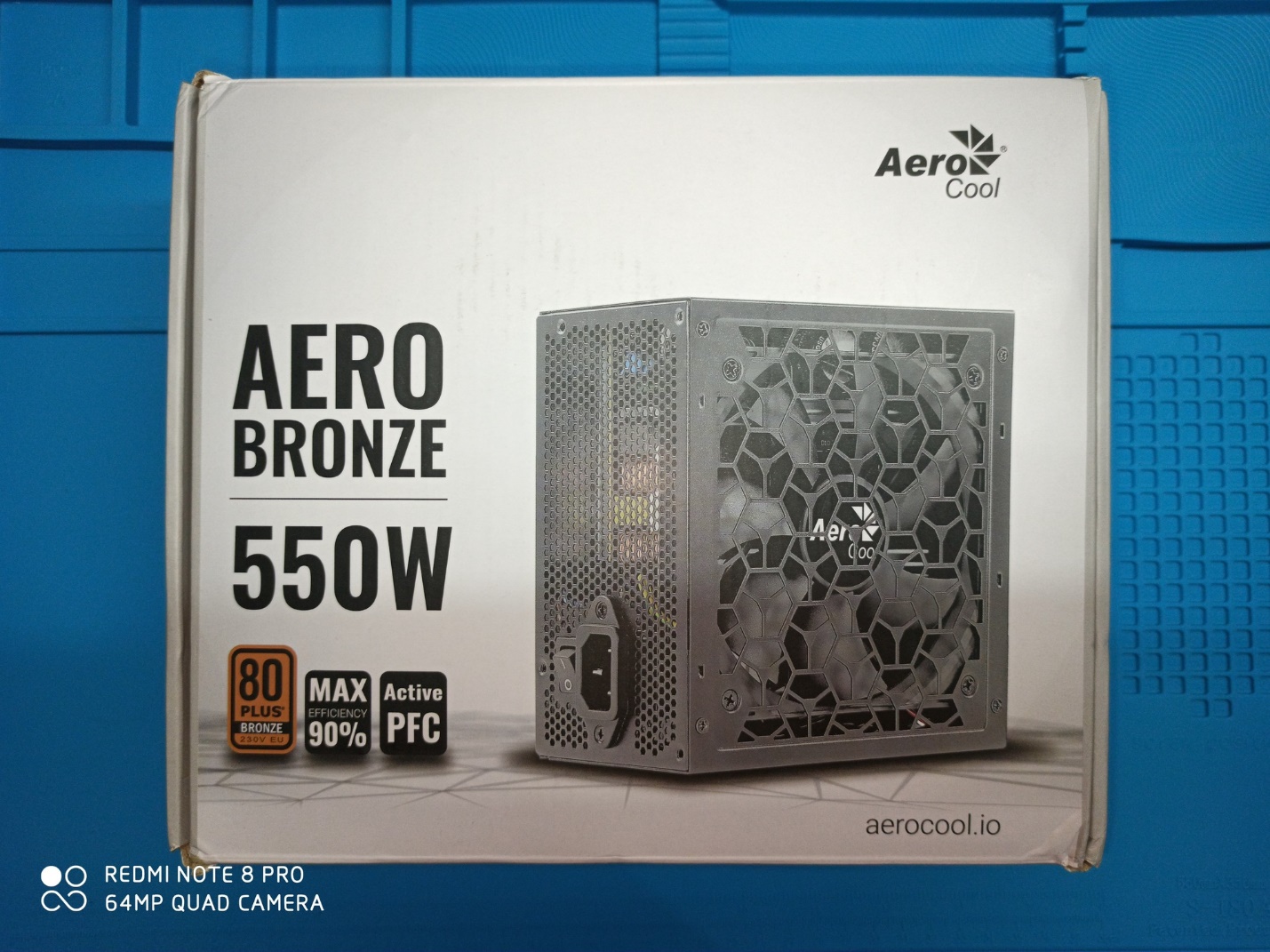

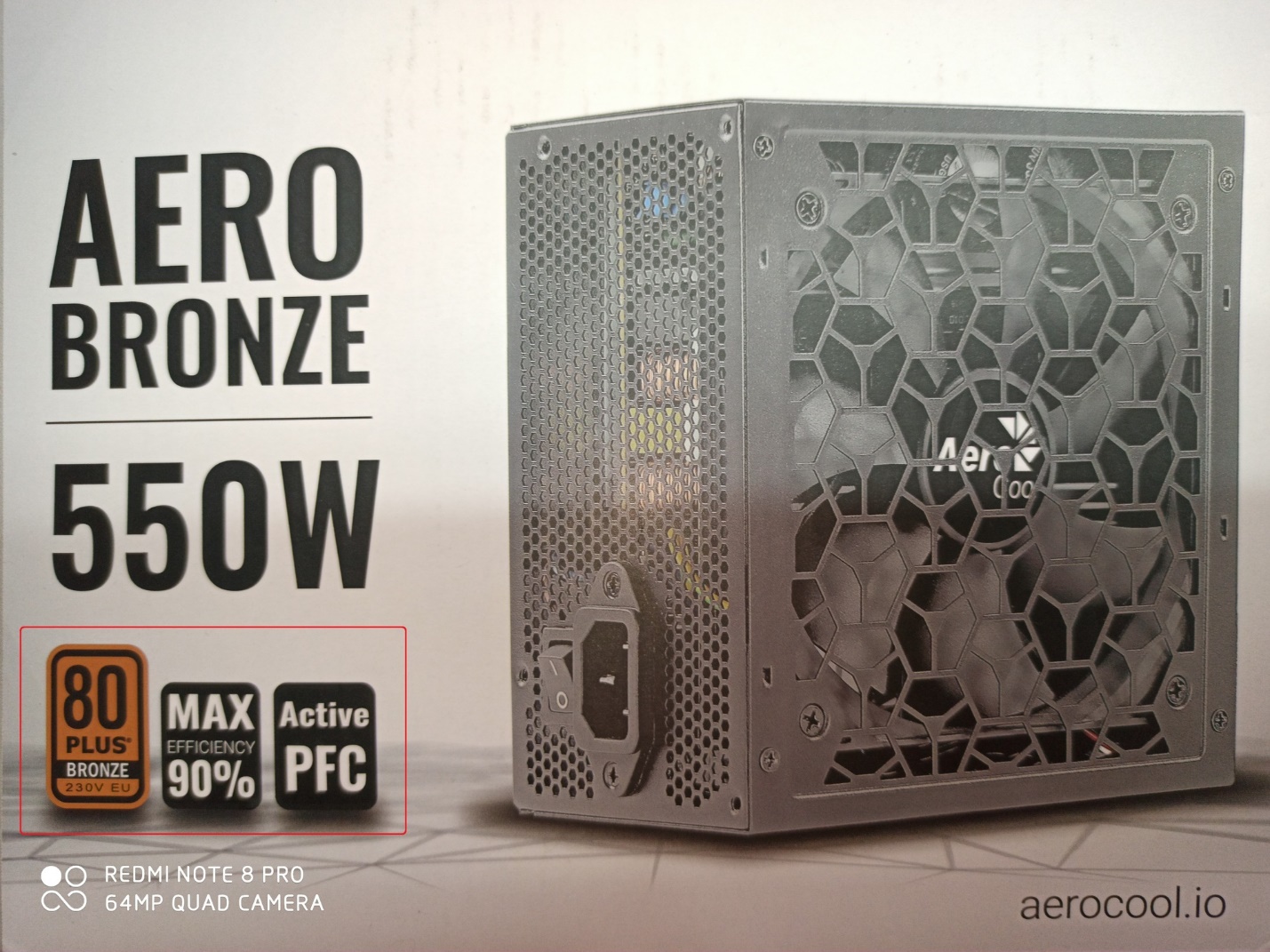

Упаковка представлена фирменной картонной коробкой в минималистичном дизайне (на белом фоне, чёрными красками). На упаковке есть первичная информация о блоке питания. На лицевой стороне — значки: наличие активного фильтра PFC и заявленной энергоэффективности в 90%, и о соответствии стандарту энергоэффективности 80 Plus Bronze . Также на лицевой части коробки можно составить представление о дизайне блока питания.

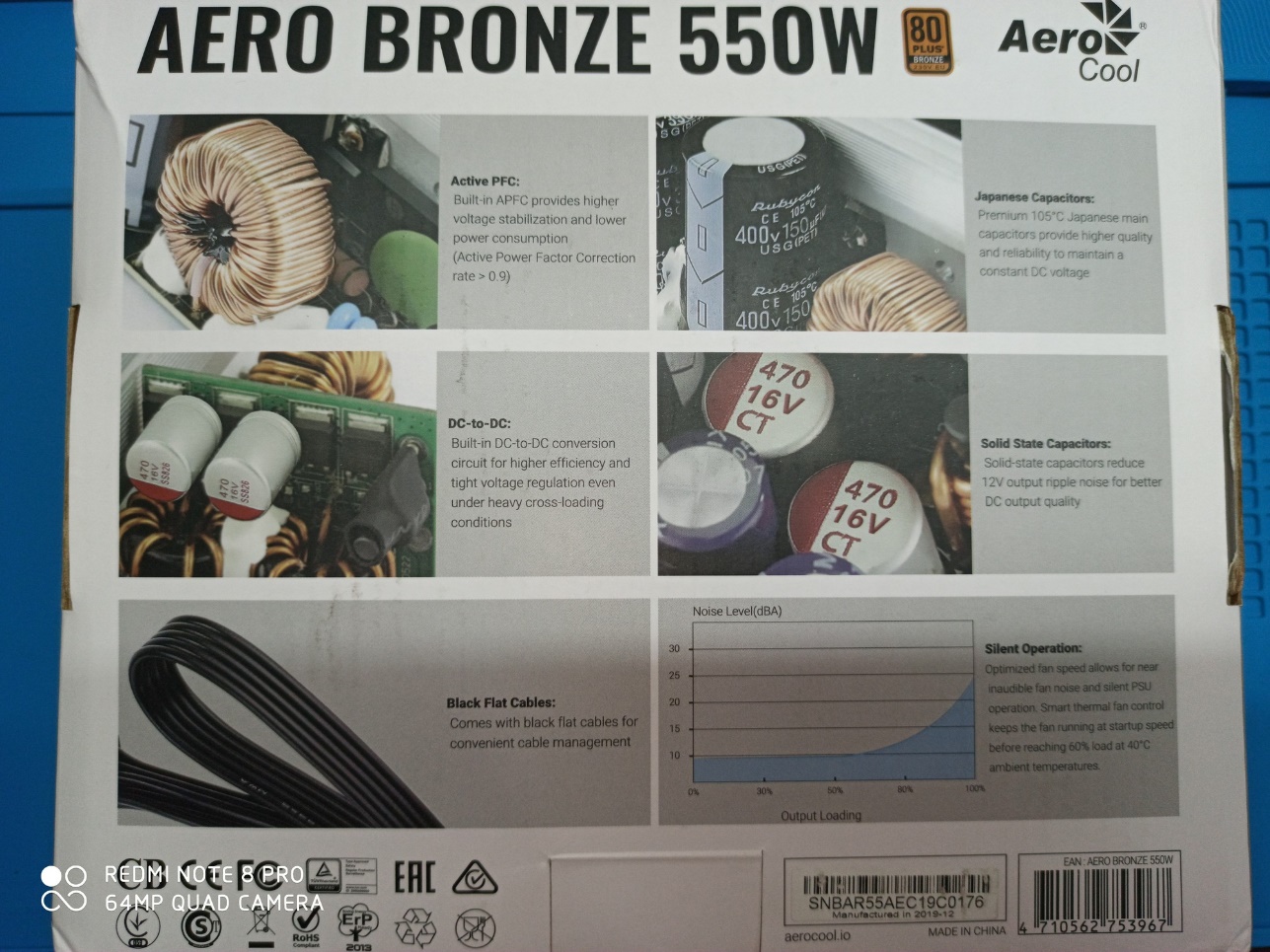

На обратной стороне общая информация о линейке AERO BRONZE:

  1. Улучшенную стабилизацию напряжения и сниженное энергопотребление (коэффициент APFC > 0,9) обеспечивает встроенный APFC фильтр.
  2. Высокого КПД позволяет добиться схема преобразования тока DC-DC, а также точного регулирования напряжения даже в условиях высоких перекрёстных нагрузок.
  3. Удобство укладки и установки системы обеспечивают мягкие/черные/плоские кабели.
  4. Повысить производительность БП позволяет применение японских конденсаторов с температурным диапазоном до 105°С.
  5. Отличное качество выходного тока , а также эффективную фильтрацию помех обеспечивают современные твердотельные конденсаторы .
  6. Блок питания  работает максимально тихо благодаря 120-мм вентилятору обеспечивающему  высокое давление воздуха и скорость вращения при минимальном уровне шума.

По бокам коробки всё та же информация, только на разных языках и без картинок.

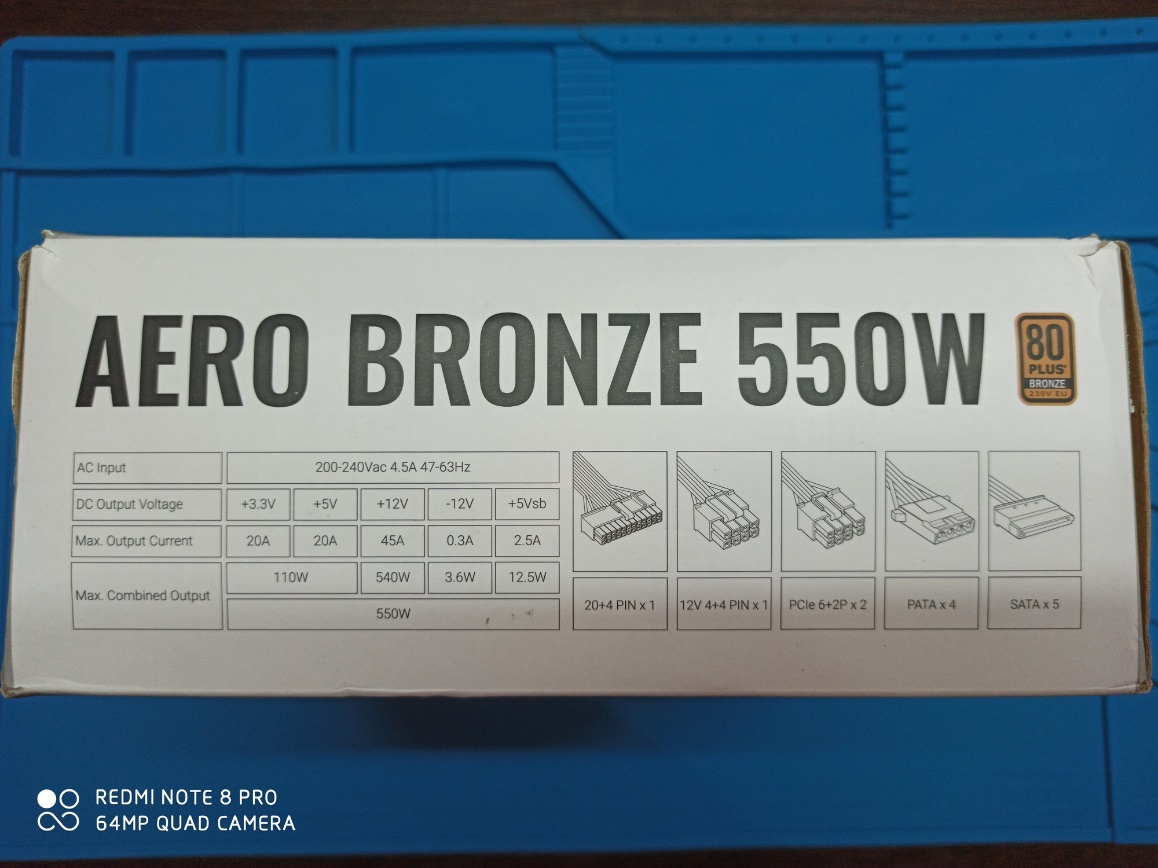

Также присутствует информация о разъемах и их количестве в визуальном представлении.

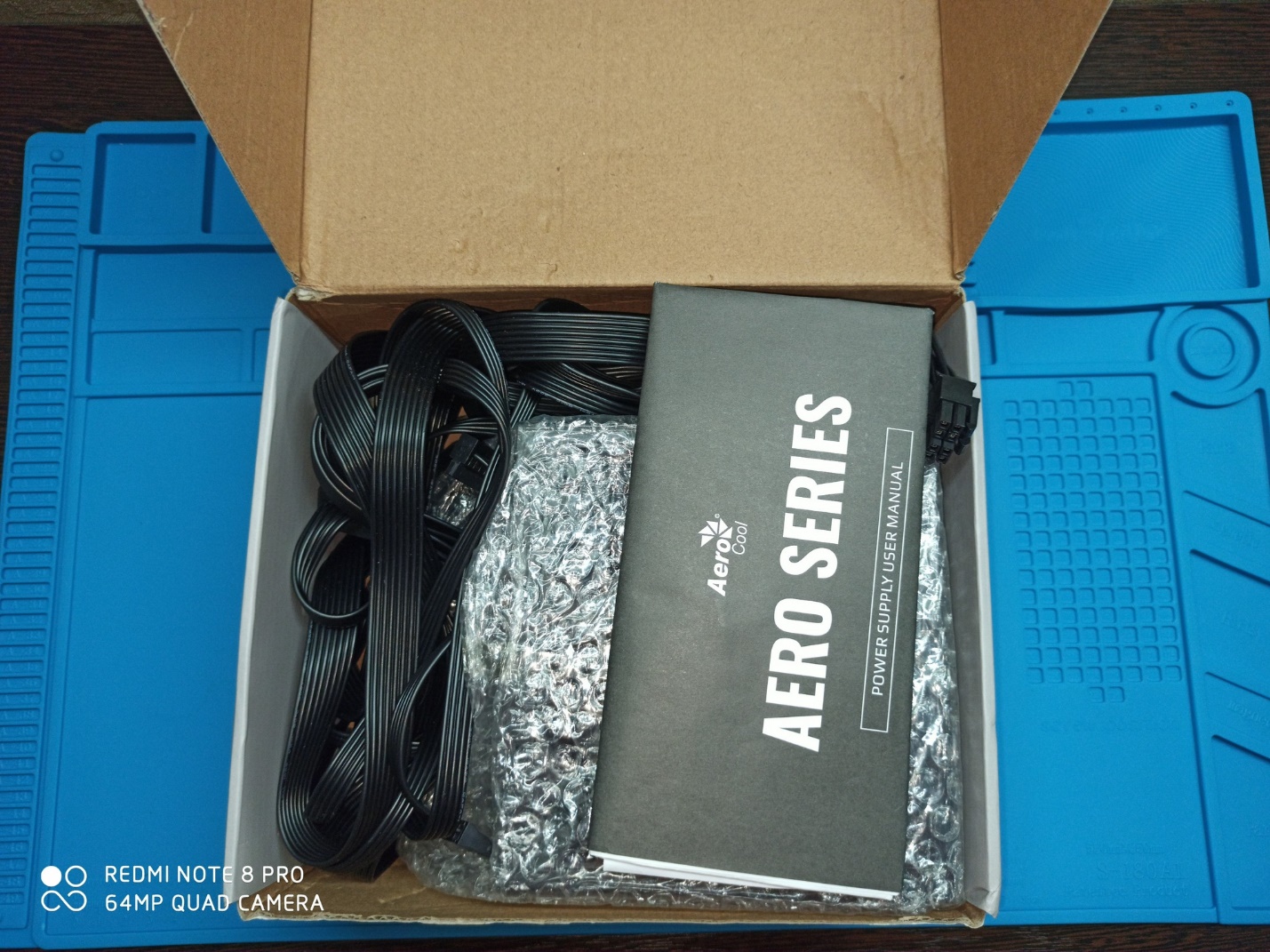

Внутренняя упаковка представлена всем знакомой «воздушно-пузырчатой плёнкой».

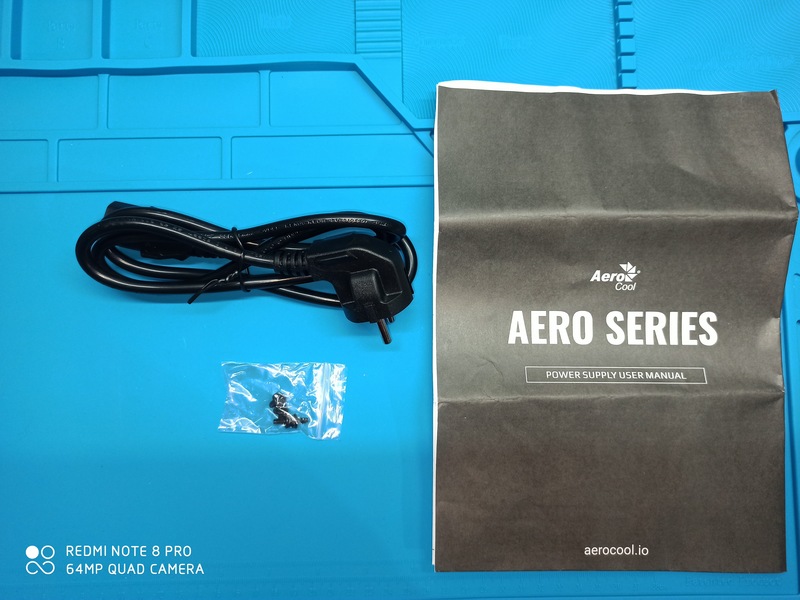

В комплектации — сетевой шнур, крепёжные винты и руководство по эксплуатации (довольно подробный лист формата А2 с визуализацией, сложен 5 раз).

Размер блока питания стандартный для  ATX — 140 мм.

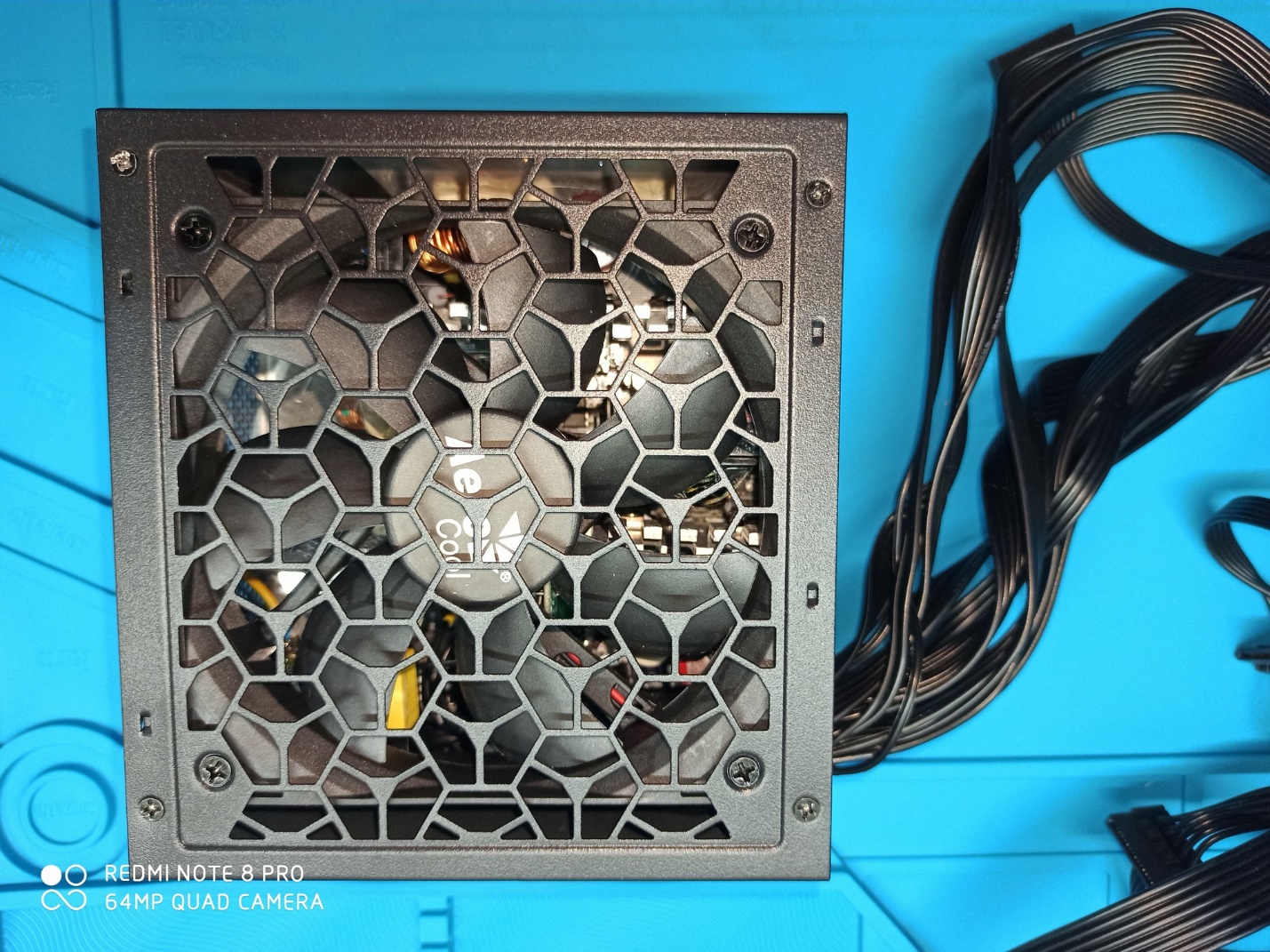

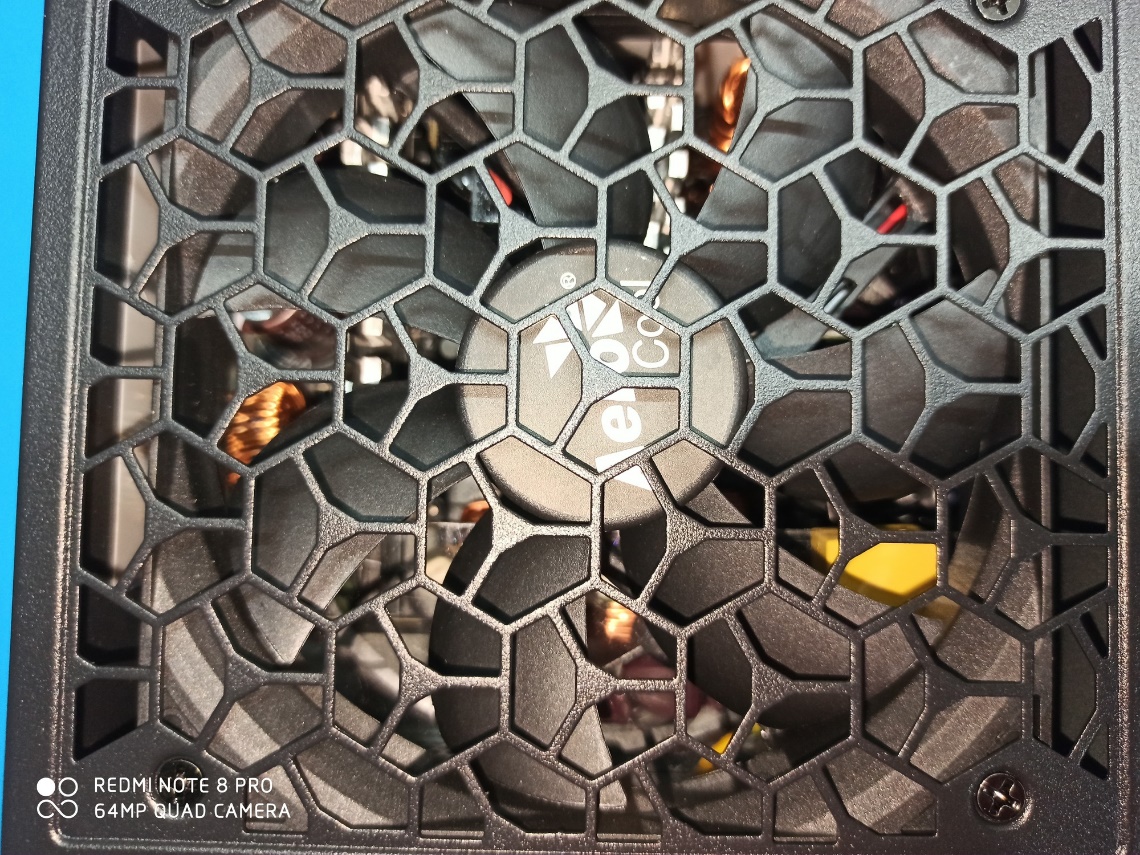

Корпус сделан из стального листа, покраска выполнена отличной матовой краской чёрного цвета. Решётка забора воздуха выполнена не стандартной просечкой, а интересным дизайнерским решением (абстрактный узор в виде множества шестиугольников разделенных на три зоны):

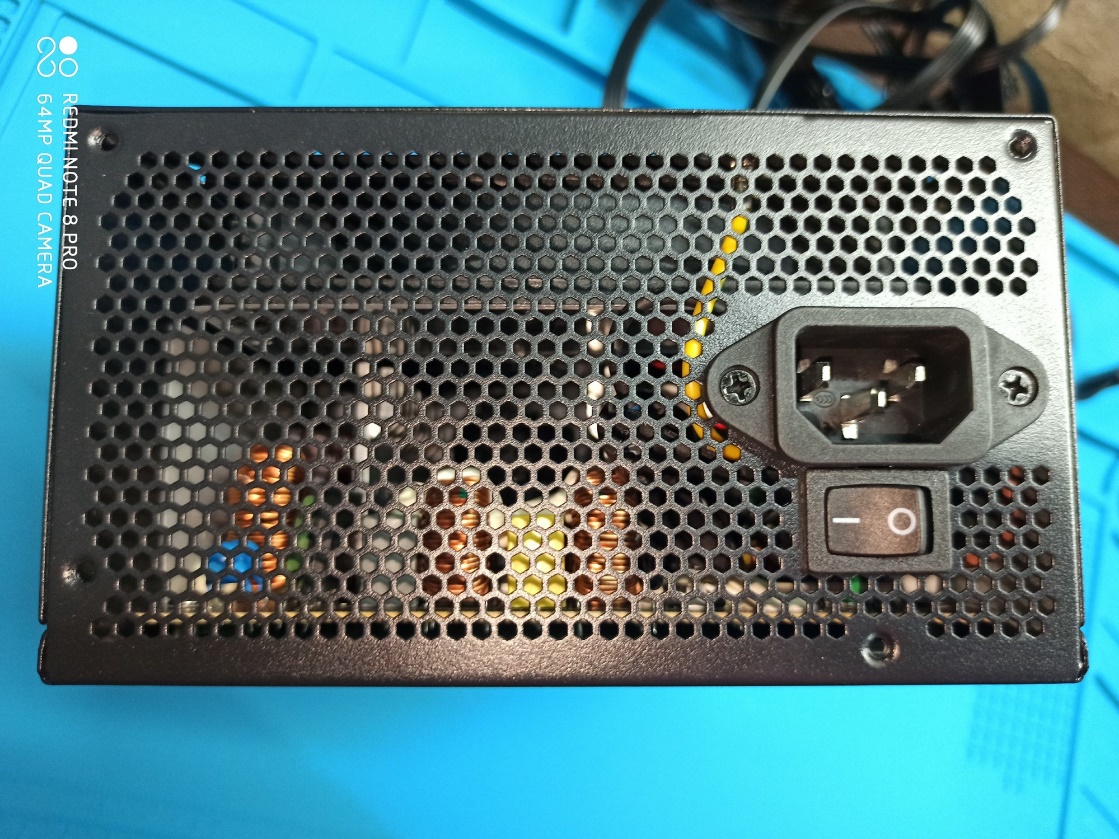

Почти вся площадь задней панели (за исключением разъёма питания и тумблера включения) выполнена в виде мелких сот, что обеспечивает наиболее эффективную циркуляцию воздуха.

Габариты блока: 15 × 14 × 8,6 см.

Кабели и разъёмы

Несмотря на заявленную производителем ориентированность на «любителей сборки ПК своими руками» блок питания представлен не в популярном у сборщиков модульном исполнении. Но это обусловлено «бюджетностью» блока.

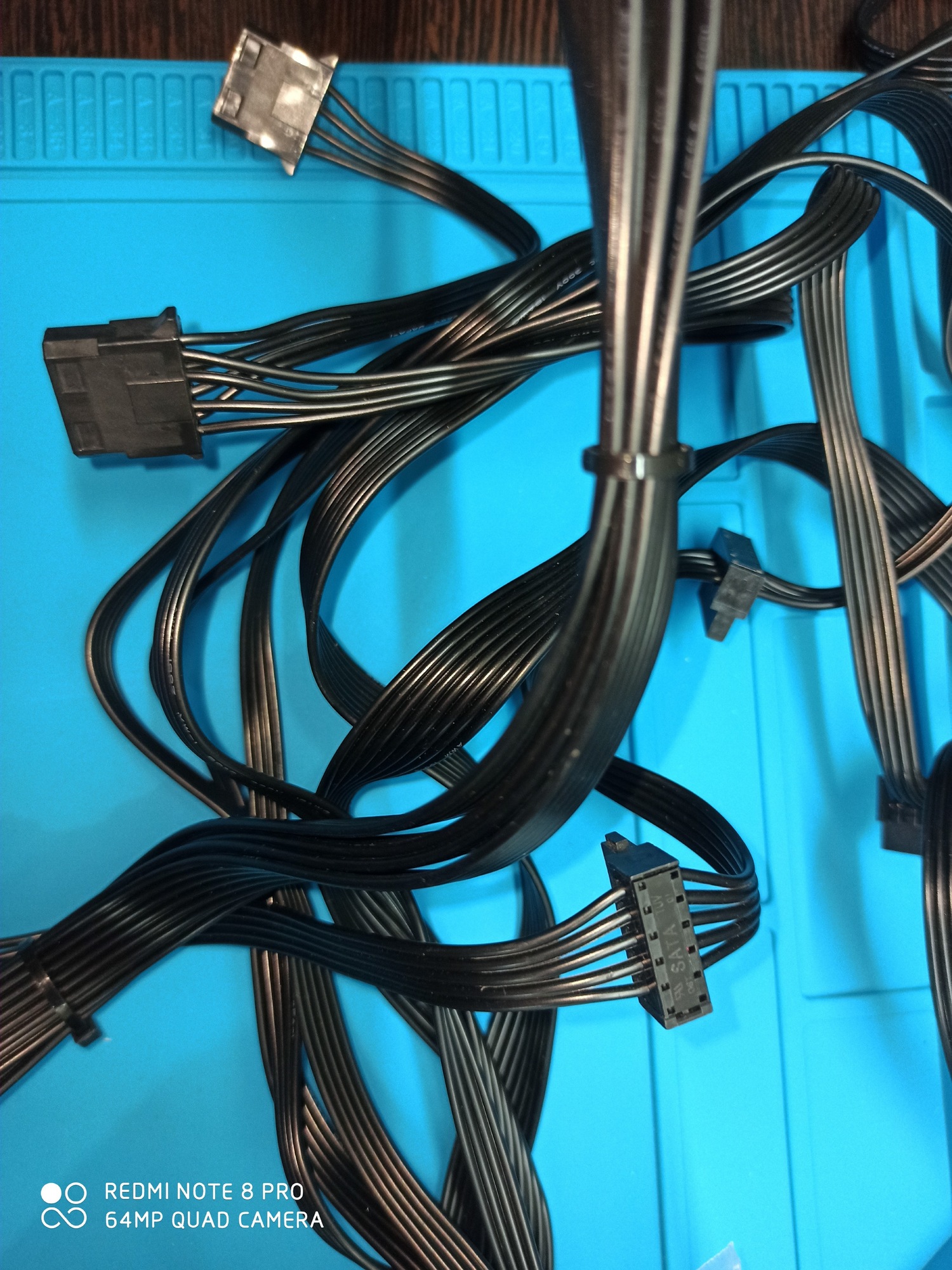

Кабель питания материнской платы и все дополнительные шнуры (питание видеокарты, процессора и периферии) выполнены без оплётки виде плоских шлейфов, удобных для укладки, что компенсирует отсутствие «модульности».

Калибр у всех выходных проводов БП одинаковый — 18 AWG ( диаметр 1,024) — выдерживает токи до 16 ампер. Стандартный AWG, который используется почти во всех блоках питания.

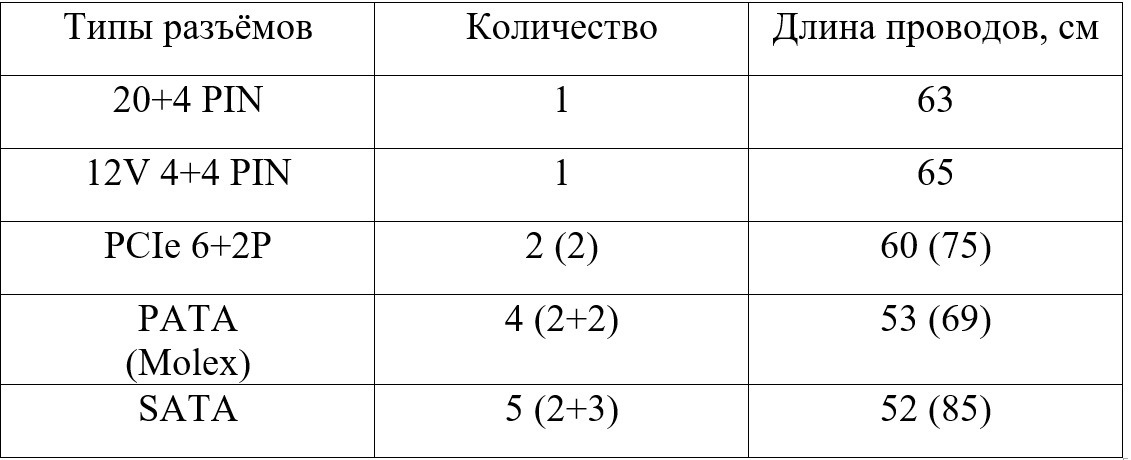

Количество разъёмов  достаточно для требовательной системы в стандартном или miniATX корпусе:

Для любителей гибких дисков нужно учесть, что отсутствует устаревший разъём FDD.

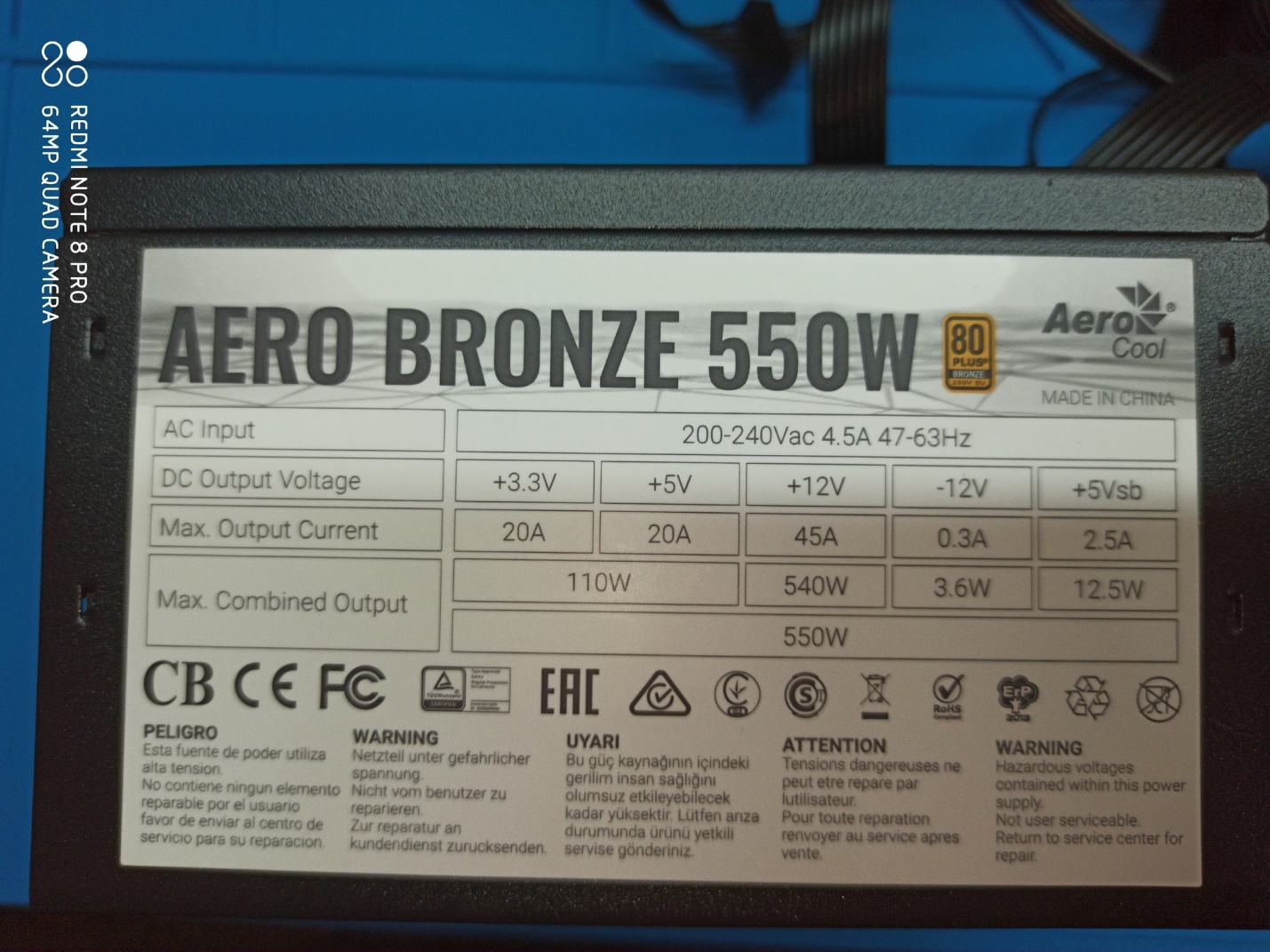

Данные блока от производителя

AERO BRONZE 550W питается от переменного тока с напряжением 200-240 В (47-63 Гц). Диапазон напряжения питания рассчитан на работу в нормальной стабильной сети с незначительными колебаниями. В старых изношенных сетях электропитания лучше ставить в цепи со стабилизатором.

По заверению производителя по линии 12 В можно получить 98,2% общей мощности блока, это довольно смелый показатель.

Дежурный канал  12.5 Вт — не самый высокий показатель для питания периферии.

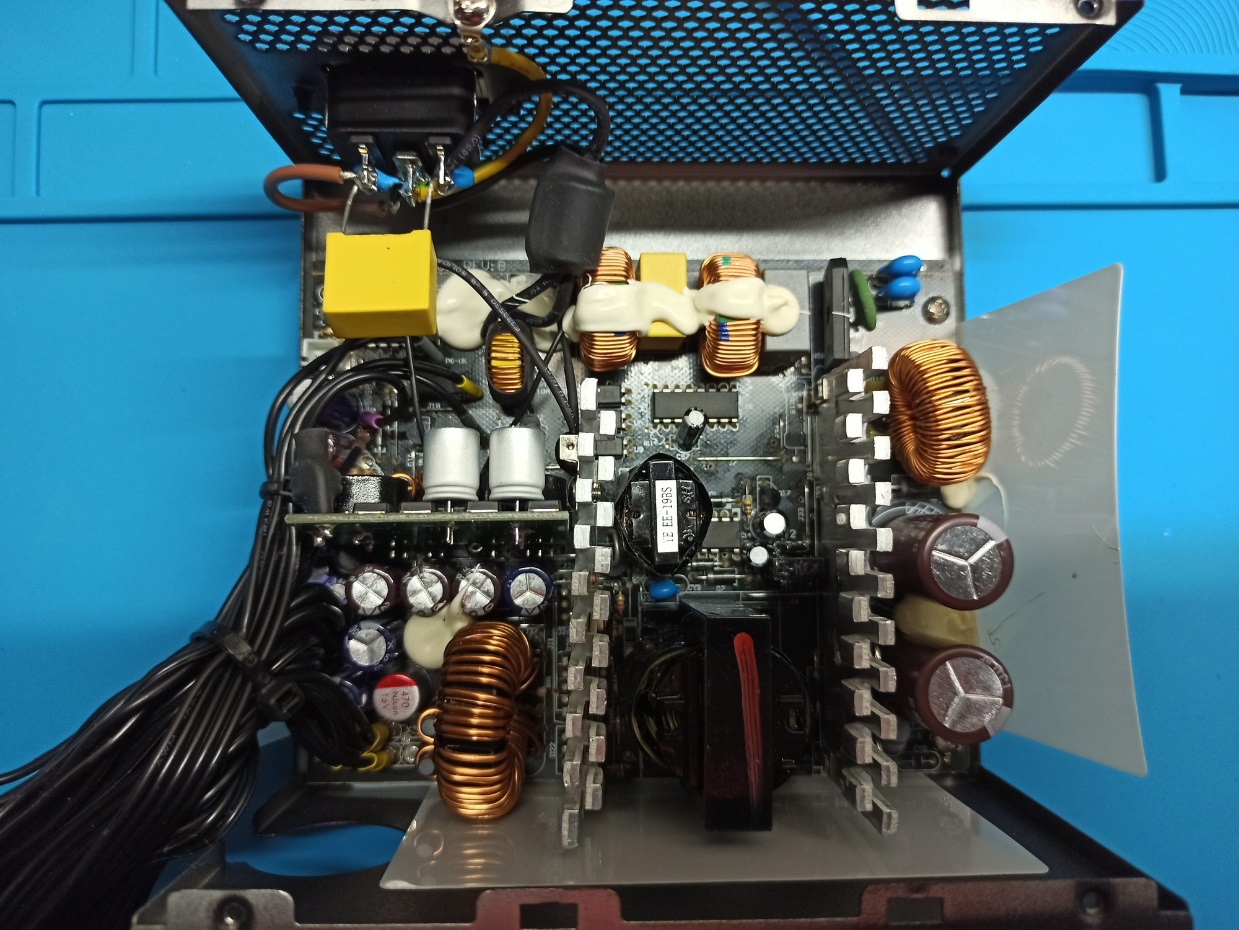

«Железная» составляющая (схемотехника)

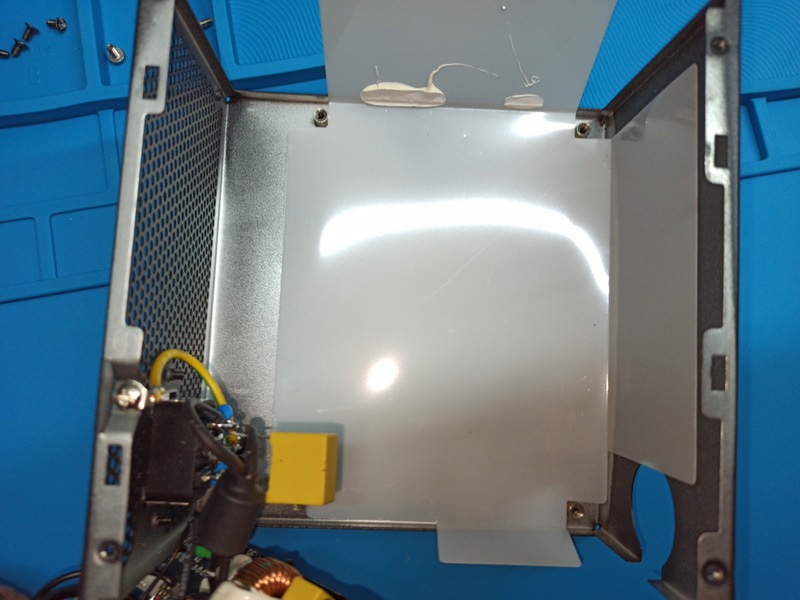

Под платой присутствует диэлектрическая прокладка, просто необходимая вещь, иногда производители забывают о ней.

Про ЯПОНСКИЕ 105-ГРАДУСНЫЕ КОНДЕНСАТОРЫ ПРЕМИУМ-КЛАССА не упоминал только ленивый, как и про другие преимущества новой линейки AERO BRONZE. Поэтому, я не буду описывать каждый элемент, оставлю галерею фотографий, чтобы каждый сделал вывод для себя.

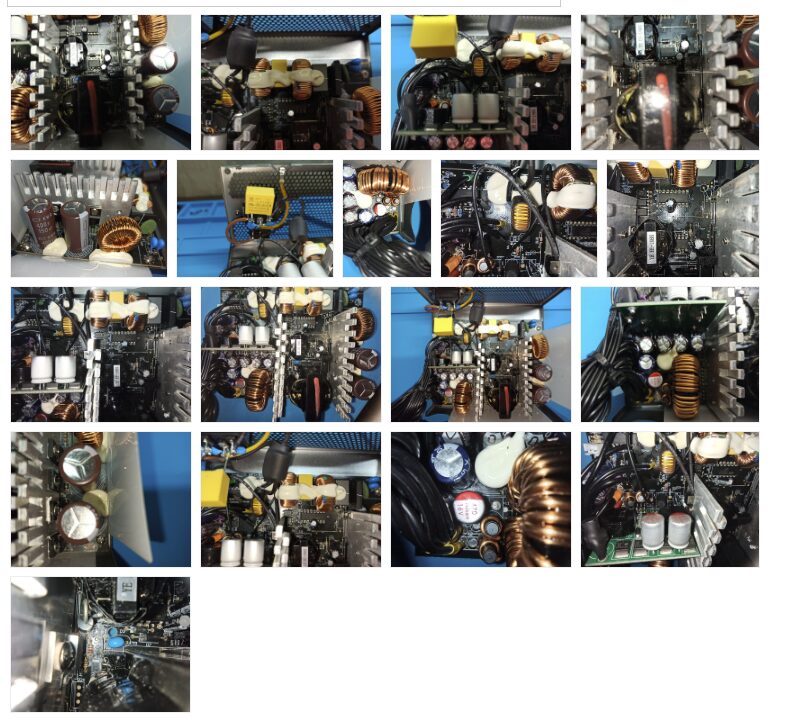

Смотреть все фотографии (10)

По заявлению AeroCool «с возможными изменениями источников поставок могут быть использованы любые из следующих производителей премиум конденсаторов: Rubycon, Nichicon и Nippon Chemi-Con». Главное, чтобы не было замен на другие из Китая.

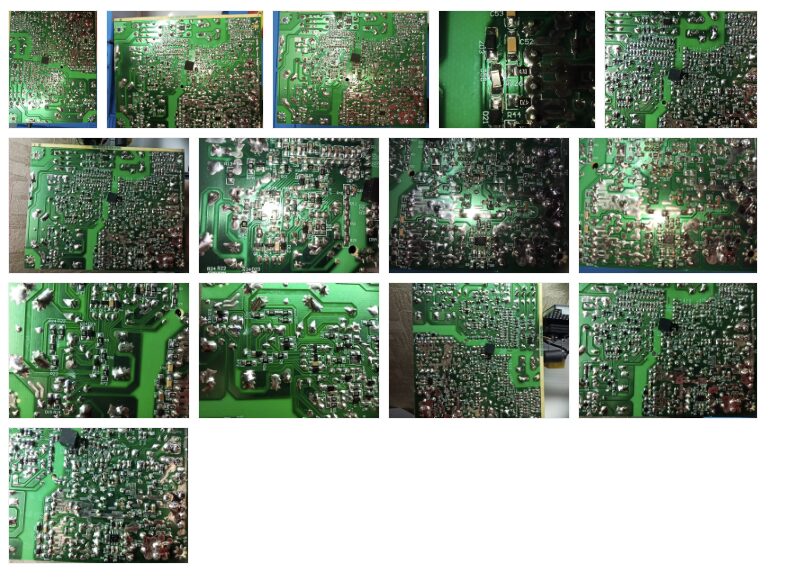

Качество пайки неплохое, припой совсем не жалели. Местами SMD-компоненты вставлены криво, но это компенсирую огромным количеством олова, галерея ниже.

Тестирование


Тестирование представим в три этапа:

1) POWER SUPPLY TESTER (первичное тестирование).

2) Постоянная нагрузка от 150 Вт в течении часа.

3) Переменная нагрузка после длительной постоянной.

После первого запуска проверили линии (+12, +5, +3.3) на короткое замыкание, защита сработала исправно, повреждение блока питания не последовало.

1. Первичное испытание без нагрузки тестером PST:

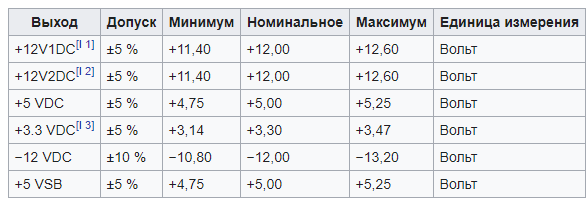

Согласно данным википедии, параметры напряжений блока питания должны соответствовать данной таблице:

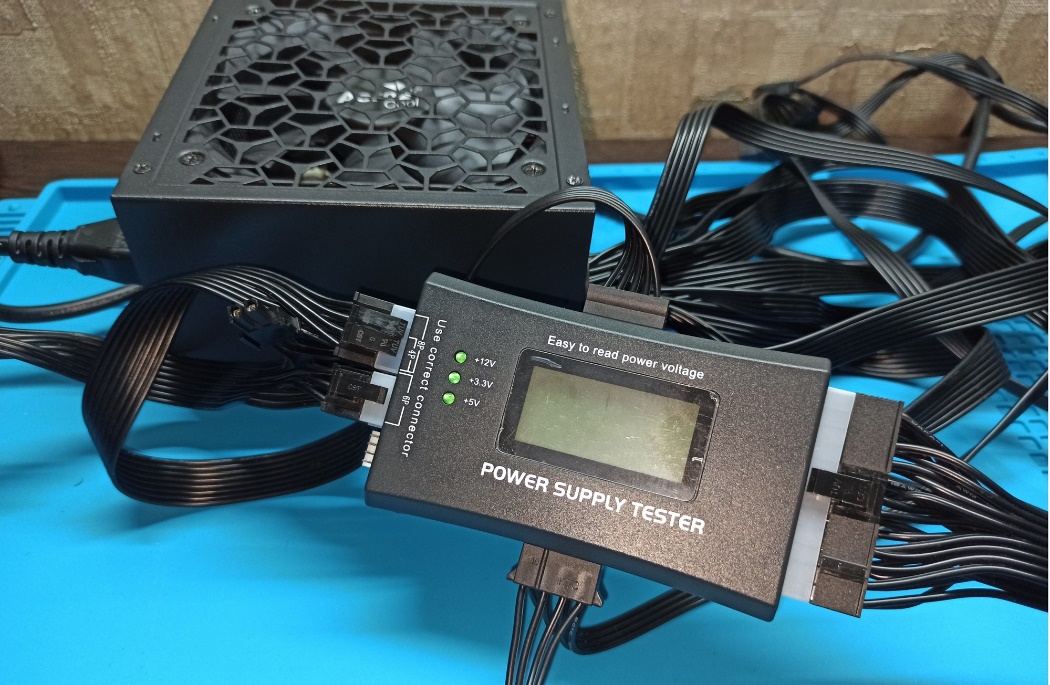

Подключаем тестер к линиям AERO BRONZE:

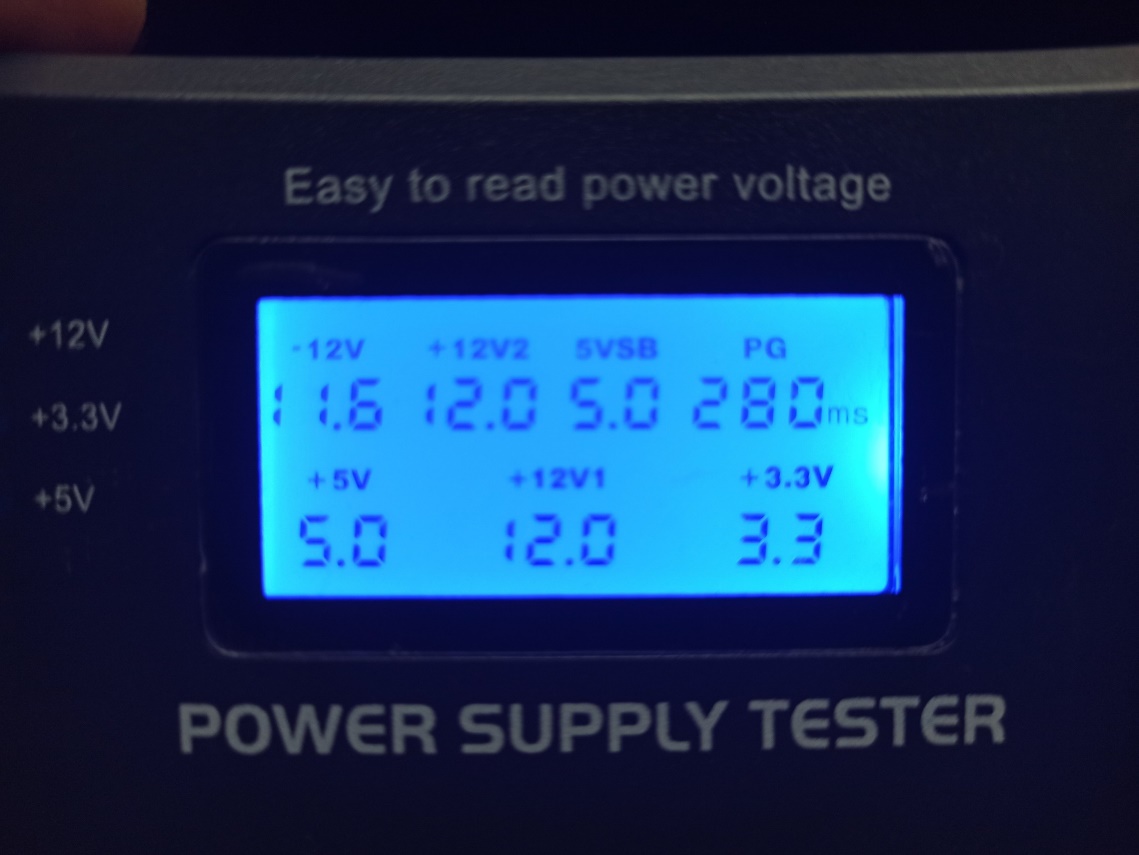

Входное напряжение 221В, тестер указал следующие значения:

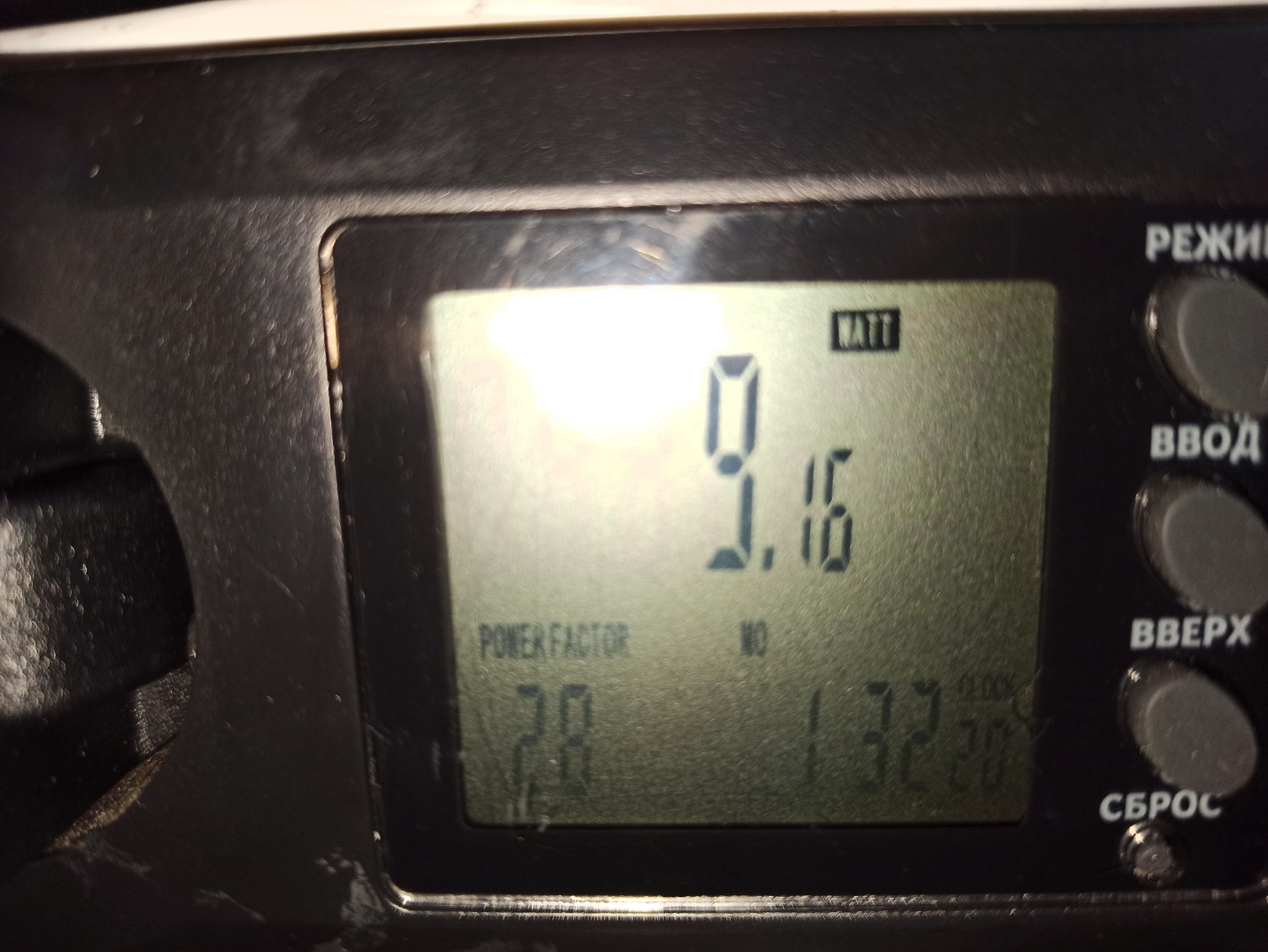

Значения напряжений соответствуют табличным, значит блок питания готов к следующим тестам. Также нас интересует значение PG, которое составило 280 мс, что соответствует норме (100—500 мс). Потребление блока питания с данным тестером составило 9,15 Ватт:

PS: Тестер не имеет встроенной нагрузки (только резистор 5 Ватт), использую только для первичного теста на отсеивание совсем неисправных БП и измерения PG (Значение сигнала «Питание в норме» — время задержки в миллисекундах, прошедшее между подачей сигнала на включение и появлением сигнала. Потребитель (материнская плата) должен считать нормальным значение в рамках 100—500 мс). Если кому интересно, разборка тестера по ссылке.

2. Постоянная нагрузка от 150 вт в течении часа:

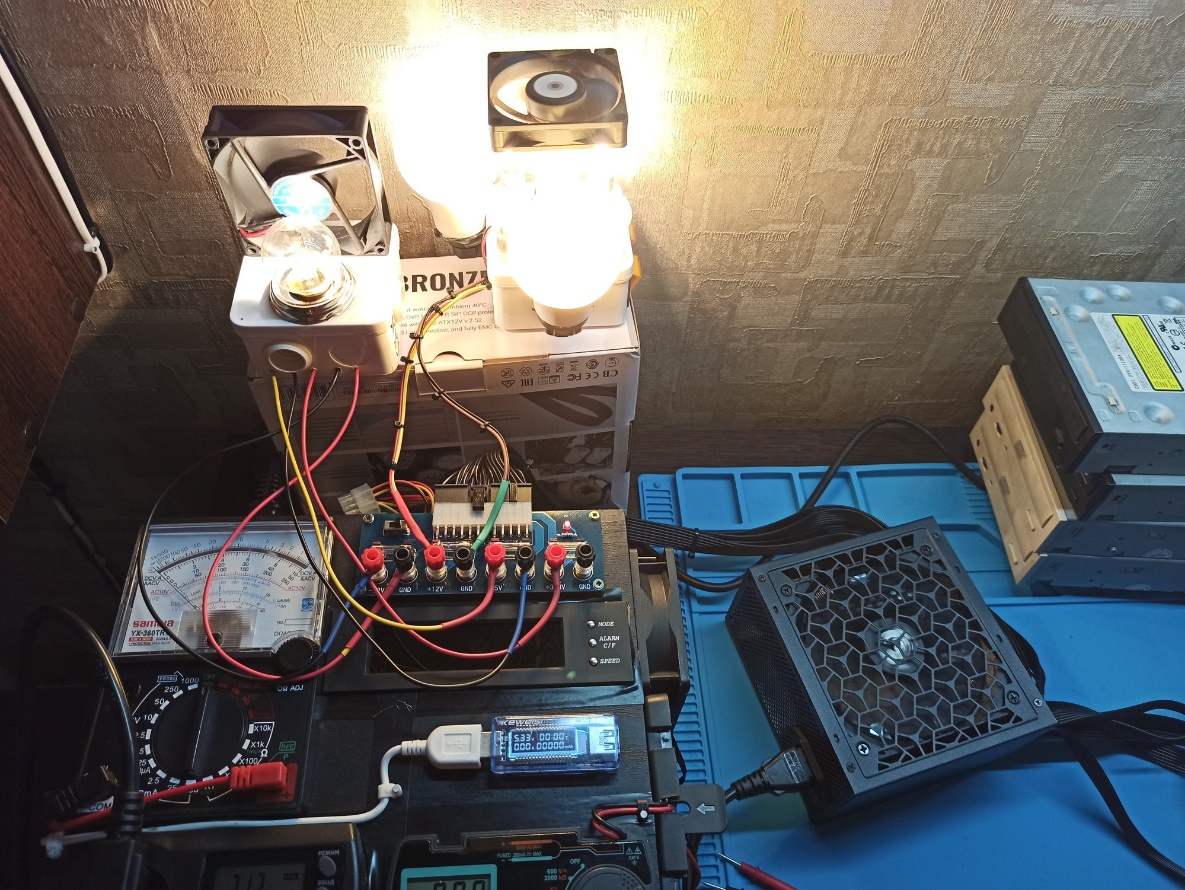

В качестве нагрузки планировалось использовать электронную нагрузку с шагом в 50 Вт, но её сборка затянулась, в связи с отсутствием некоторых элементов. Поэтому будем использовать привычную многим «лампочную» с добавлением различной периферии (DVD-привод). Методология тестирования, в данном способе, не близка к реальной нагрузке на ПК,  напряжения и стабильность при нагрузочных испытаниях выше, чем у реального пользователя на реальном ПК. Делаем подключение нагрузки к линии 20+4, в результате основная мощность на шине +12 приходится на 2 провода.

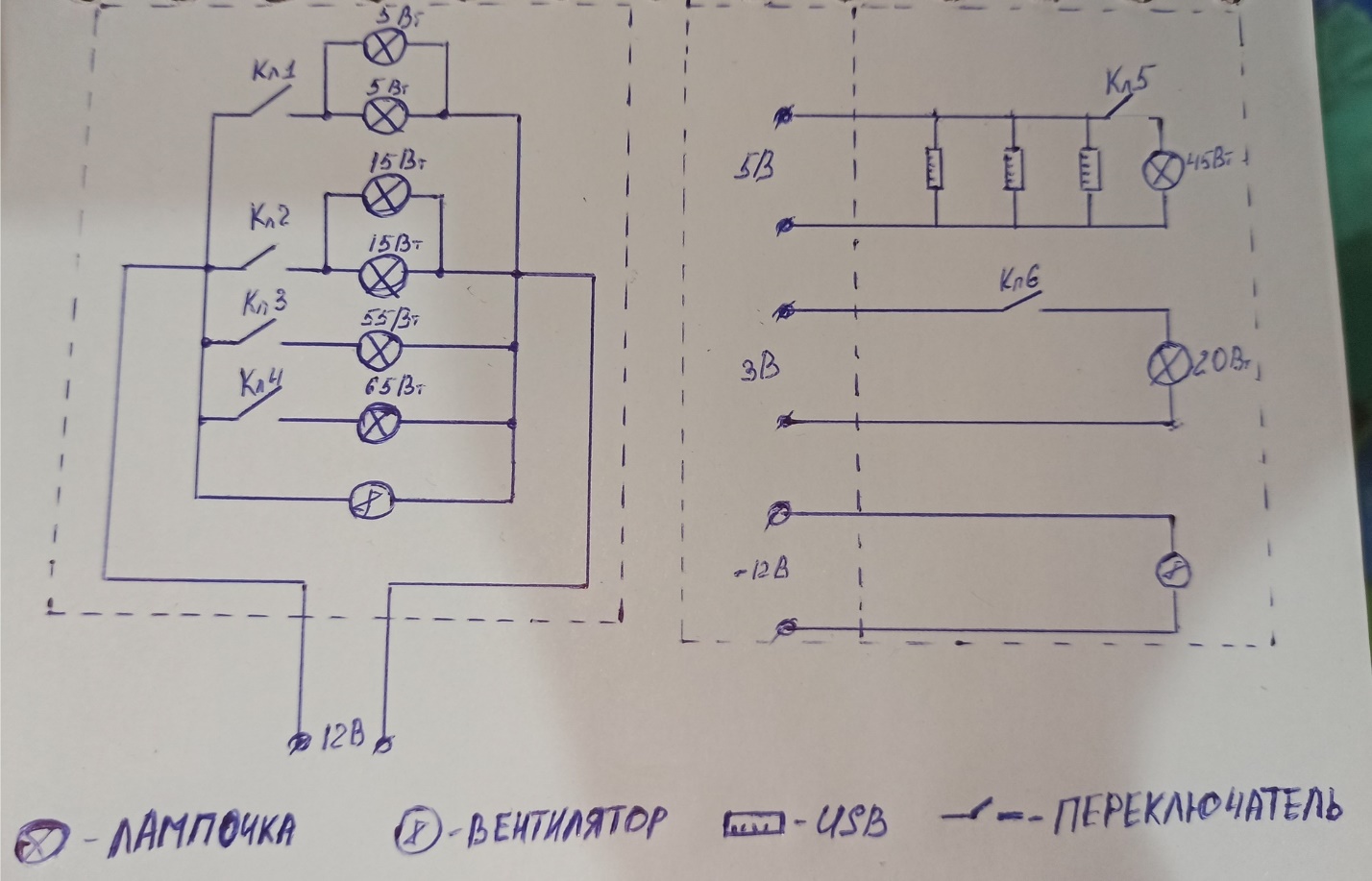

Схема нагрузки (если интересно, ссылка на пост о сборке данной нагрузки будет в конце обзора):

Суммарная нагрузка данной схемы составляет 224 Вт [160 Вт + 2,16 Вт — по линии +12; 40 Вт — по линии +5; 20 Вт — по линии +3.3 и 1,8 Вт — на линию -12].

Также дополнительно подключаются четыре DVD-привода (в нагрузке) на разъёмы Molex (линии +12 и +5), что дает дополнительную нагрузку 73,2 Вт — на линию +12 и 32 Вт — на линию +5.

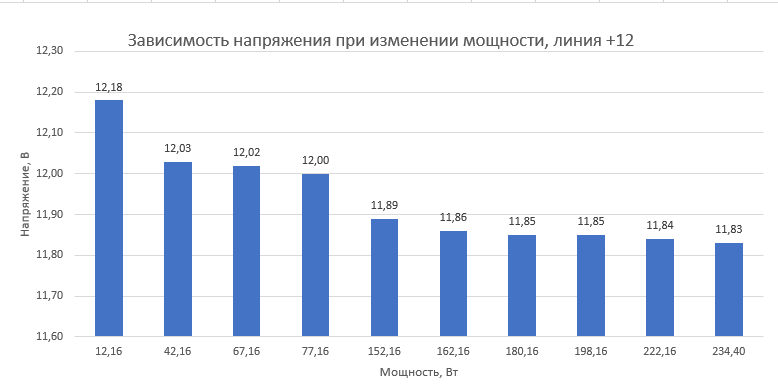

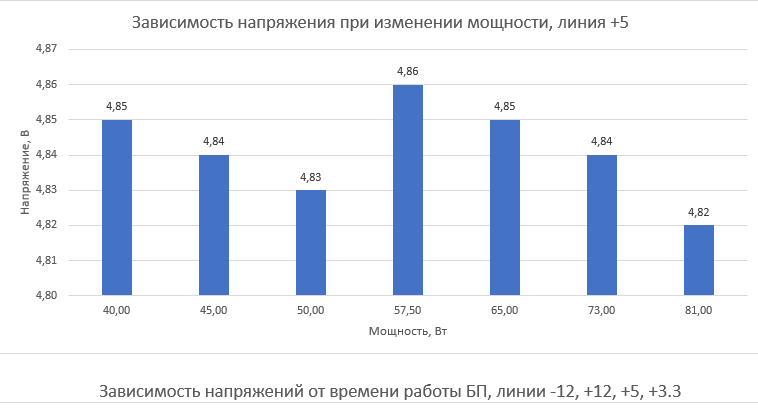

Поэтапно увеличиваем нагрузку по линиям, получаем следующие зависимости:

В процессе плавного увеличения нагрузки отклонения от стандарта составили:

  • 3,33 % — для линии +3,3 В.
  • линия +5 В — 3.6 %
  • линия +12 В — 1,42 %

После увеличения нагрузки до 337 Вт, скорость вращения кулера блока питания заметно возросла.

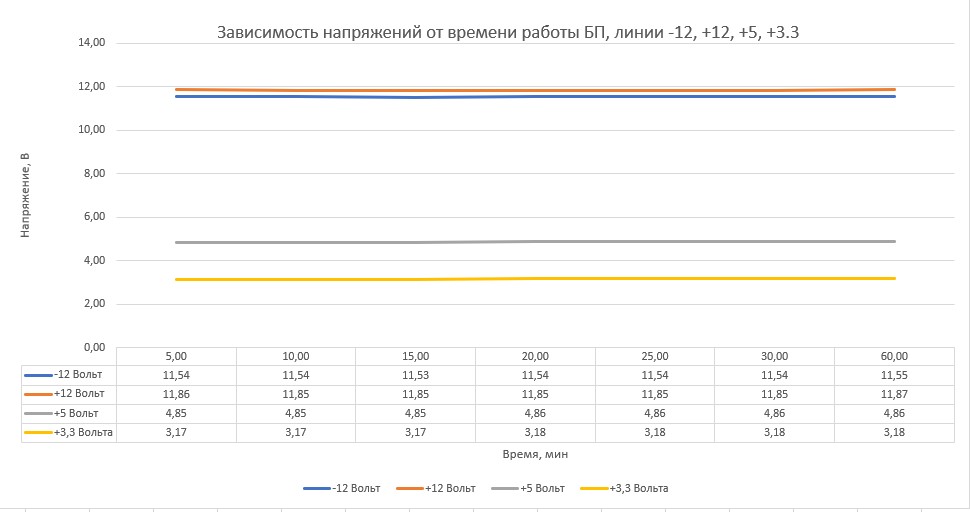

Оставляем блок питания с нагрузкой 337,16 Вт на 1 час, в результате измеряем напряжения каждые пять минут (последнее через полчаса):

После часовой работы под нагрузкой получаем отклонения:

  • Для линии +3,3 В — 3,64 %
  • 2.8 % — линия +5 В
  • линия +12 В — 1,08 %
  • линия -12 В — 3,75 %

Осталось провести последний тест в этом обзоре.

3. Переменная нагрузка после длительной постоянной

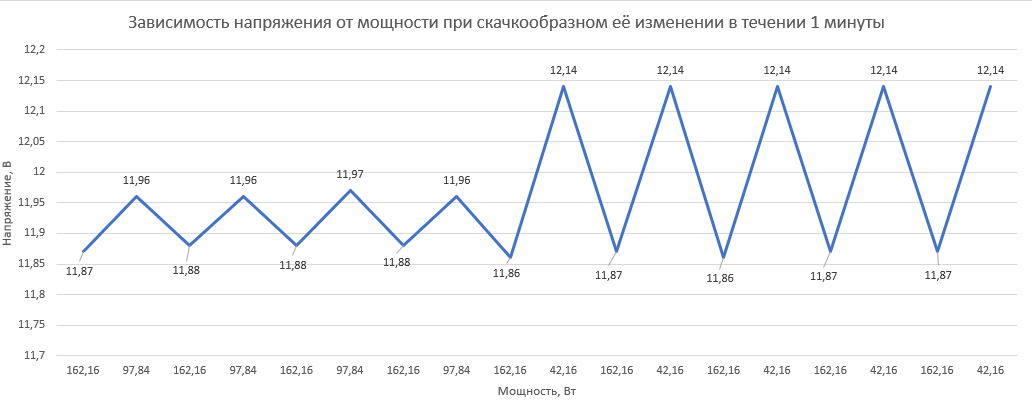

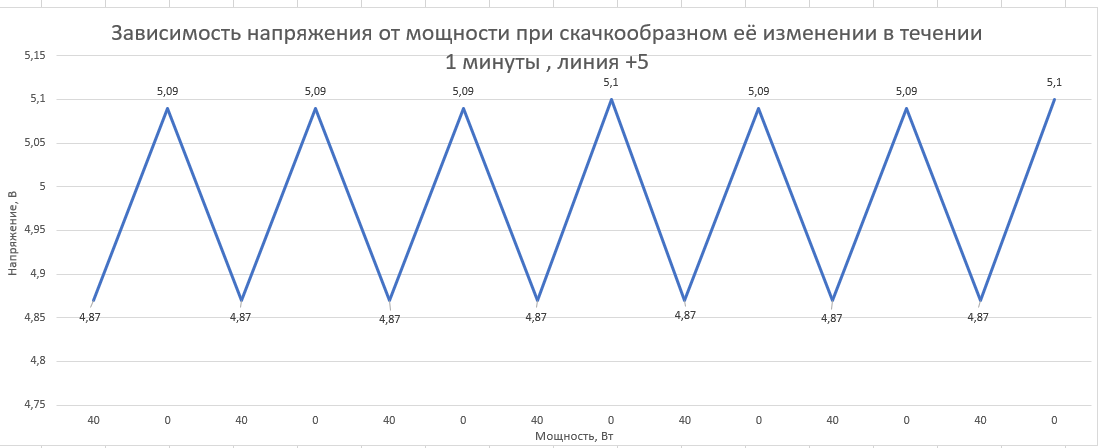

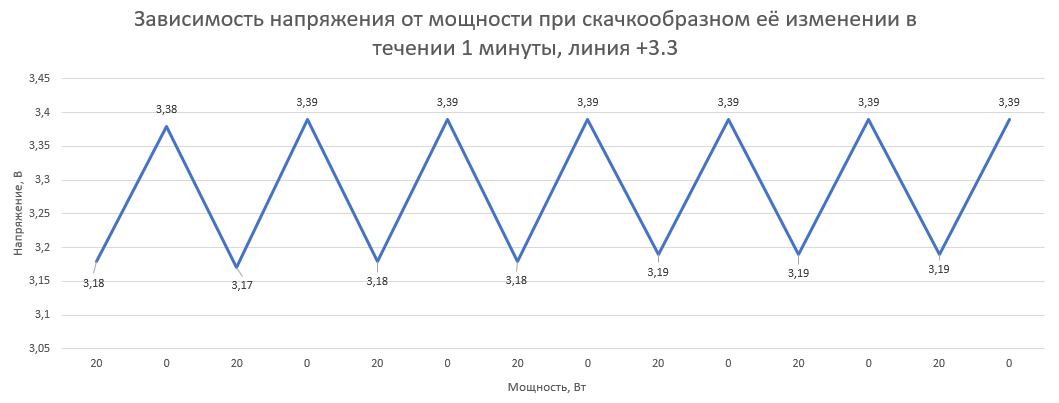

После «прогрева» БП тестируем смену нагрузки в краткий период времени (в течение 1 минуты), почти также нагрузка плавает во время игры на компьютере.

В переменой нагрузке отклонения:

  • 3,64 % для линии +3,3 В
  • линия +5 В — 2.6 %
  • линия +12 В — 1,17 %

Стабильность выходных напряжений AERO BRONZE 550W  неплохая. Отклонения напряжений не превысили 3,75 %. Наибольшую стабильность показала линия +12 В, максимальное  отклонение — 1,42 %, что отличный показатель для современного блока питания. Стандарт ATX допускает отклонения напряжений не более ±5 %. Если бы нагрузка на 12В линию в 162.12 Вт была приближенной к реальной (питание материнской платы + питание видеокарты), то нагрузка была бы распределена минимум на 5 кабелей (два 12-вольтовых кабеля из разъёма 20+4 + минимум три 12-вольтовых кабеля из разъема PCI-e 6-pin). В таком случае стабилизация всех шин была бы лучше и эффективность блока питания была бы выше.

С учётом вышесказанного, блок питания показал отличные результаты в тестах.

Система охлаждения

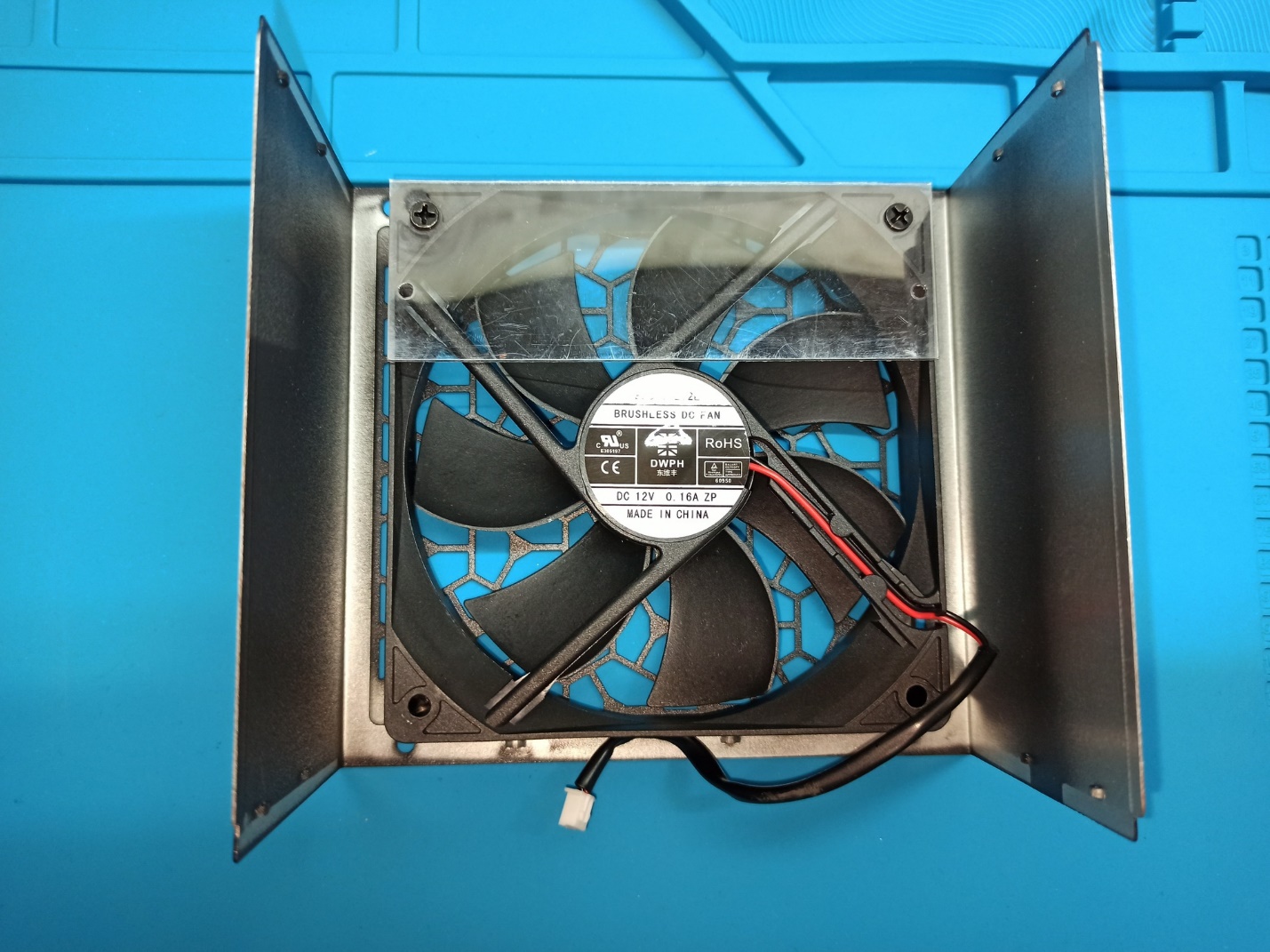

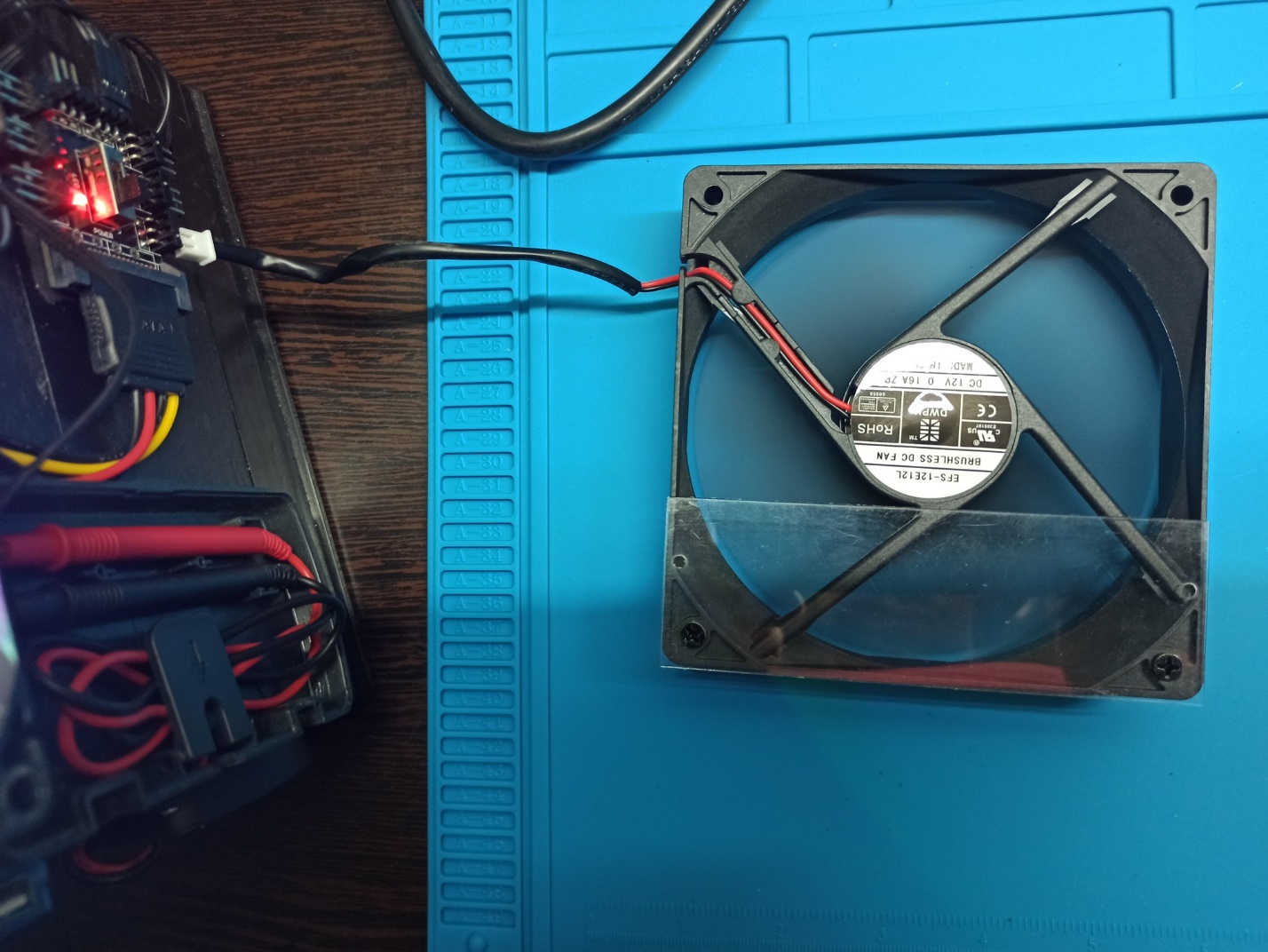

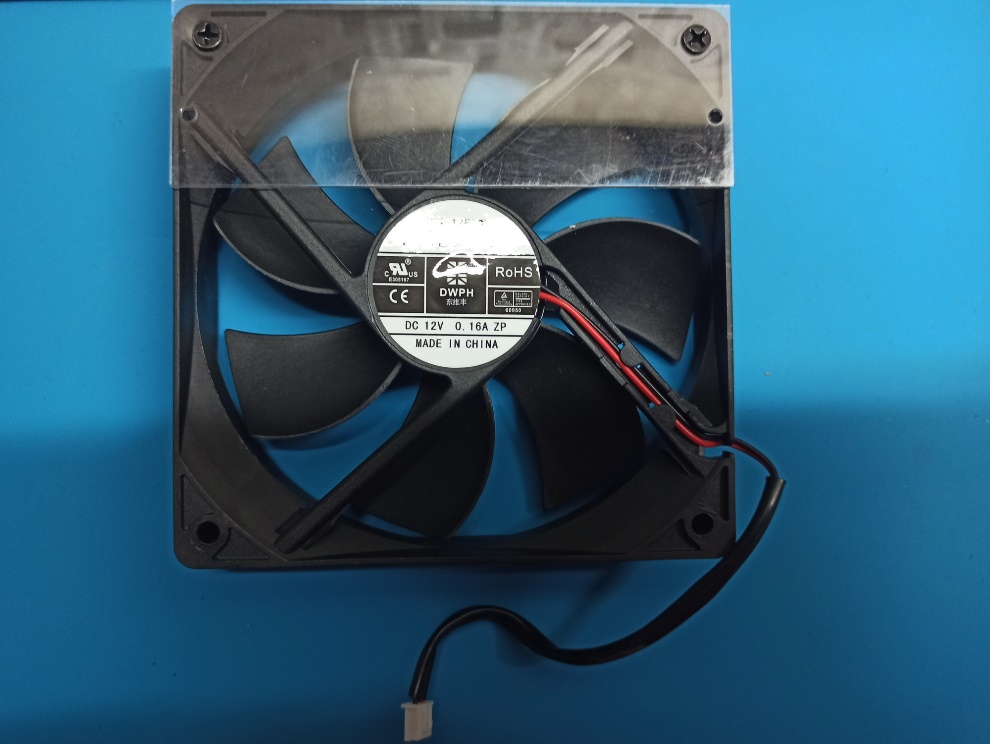

Система охлаждения представлена качественным кулером Brushless DC EFS-12E12L (12V 0.16A).

Толщина кулера 25 мм. Длина провода питания 150 мм. Размер 120 мм, что оптимально для качественного охлаждения элементов БП. Со стороны выходного потока воздуха на кулере есть заглушка, чтобы воздух напрямую не выходил, а направлялся через плату блока питания.

Без нагрузки уровень шума совсем минимальный, даже сначала подумал, что вентилятор не крутится. При повышении нагрузки скорость оборотов увеличивается пропорционально. При тесте кулера в максимальной нагрузке уровень шума оказался небольшой, но воздушный поток сильный, что говорит об отличной эффективности.

Интересно, что данный кулер на AliExpress, имеет довольно высокую стоимость от 800 до 1500 рублей. На других площадках, в зависимости от состояния, можно найти по стоимости от 250 рублей.

Итоги


AERO BRONZE 550W — неплохой источник питания для нетребовательной системы, собран аккуратно, внешний вид радует глаз. Линии +12 Вольт выдают стабильное напряжение с минимальным отклонением, отлично для бюджетного блока питания. Немного подводит линия 3.3 Вольта, только это не критично для современной системы.

Плюсы:

  • очень хорошая стабильность напряжения по линии +12 вольт (возможно, из-за хвалёных японских конденсаторов)
  • исполнение кабелей в виде плоских шлейфов
  • низкий уровень шума
  • оригинальный внешний вид
  • наличие диэлектрической подложки под платой

Минусы:

  • неразъемные кабели
  • низкая стабильность линии +3.3 вольта
  • местами неаккуратная пайка компонентов

Особенности:

  • уникальная конструкция сетчатого корпуса
  • применение японских конденсаторов с температурным диапазоном до 105°С
  • наличие  защит от перегрузки по напряжению, пониженного напряжения, перегрузки по току, короткого замыкания, скачков входного напряжения и бросков тока при включении устройства, а также защита от перегрева.
