Mirage 12 Pro

Mirage 12 ARGB — уникально и завораживающе. Краткий обзор вентиляторов с адресуемой RGB-подсветкой.

Mirage 12 ARGB Pro — очередной «подарок» от компании AeroCool для тех кто желает преобразить свою «игровую машину» и обеспечить эффективным охлаждением, при этом не вкладываем огромные средства.

Видео-распаковка Mirage 12 Pro:

Упаковка

https://c.dns-shop.ru/thumb/st4/fit/4624/3472/7bb3386b728af078d5cf8104cf118802/q93_fda3d937e993fc28d192da3d4b229da5f5dde624a9d15f6015697c7860c14b10.jpg

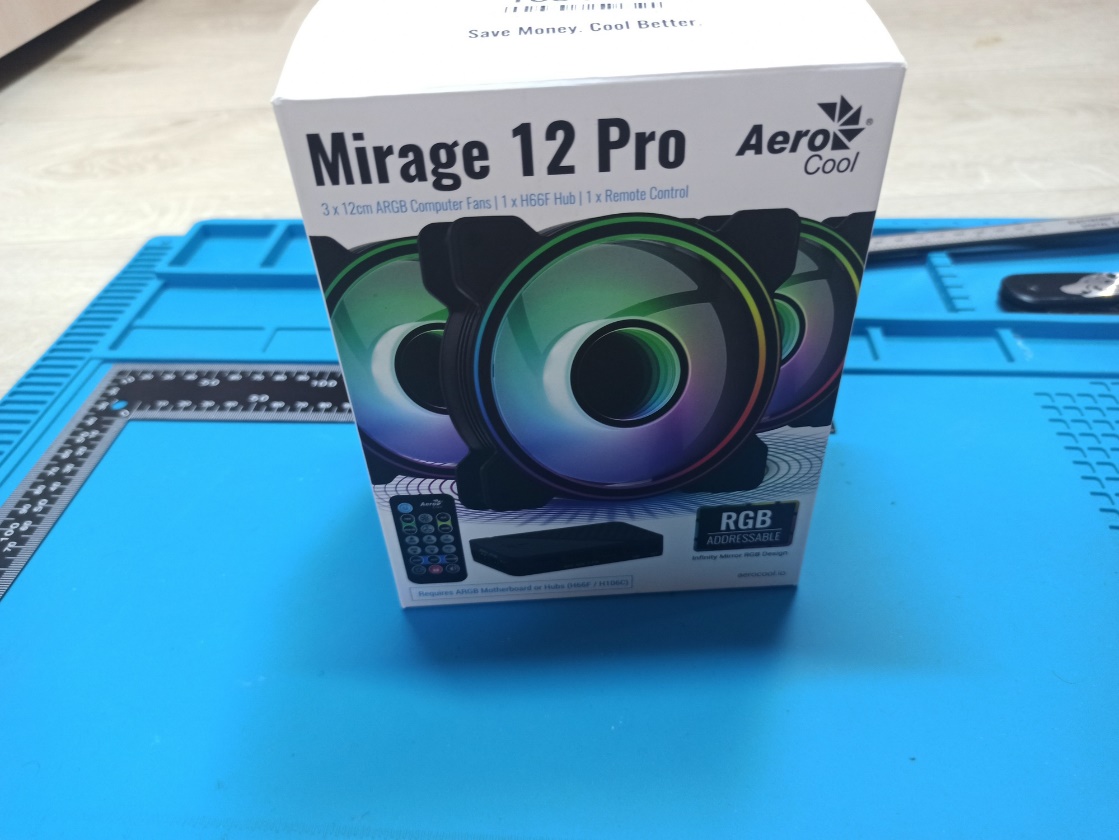

Как обычно для такой продукции упаковка представлена коробкой из тонкого картона (0.4 мм). Размеры коробки 125x160x80 мм.

https://c.dns-shop.ru/thumb/st4/fit/4624/3472/ea4c504476e4a797bf61210f7a804b96/q93_66e9232c0636ae589f480786f5ecfe7773b247d59142a600bf055a8d05f8cac1.jpg

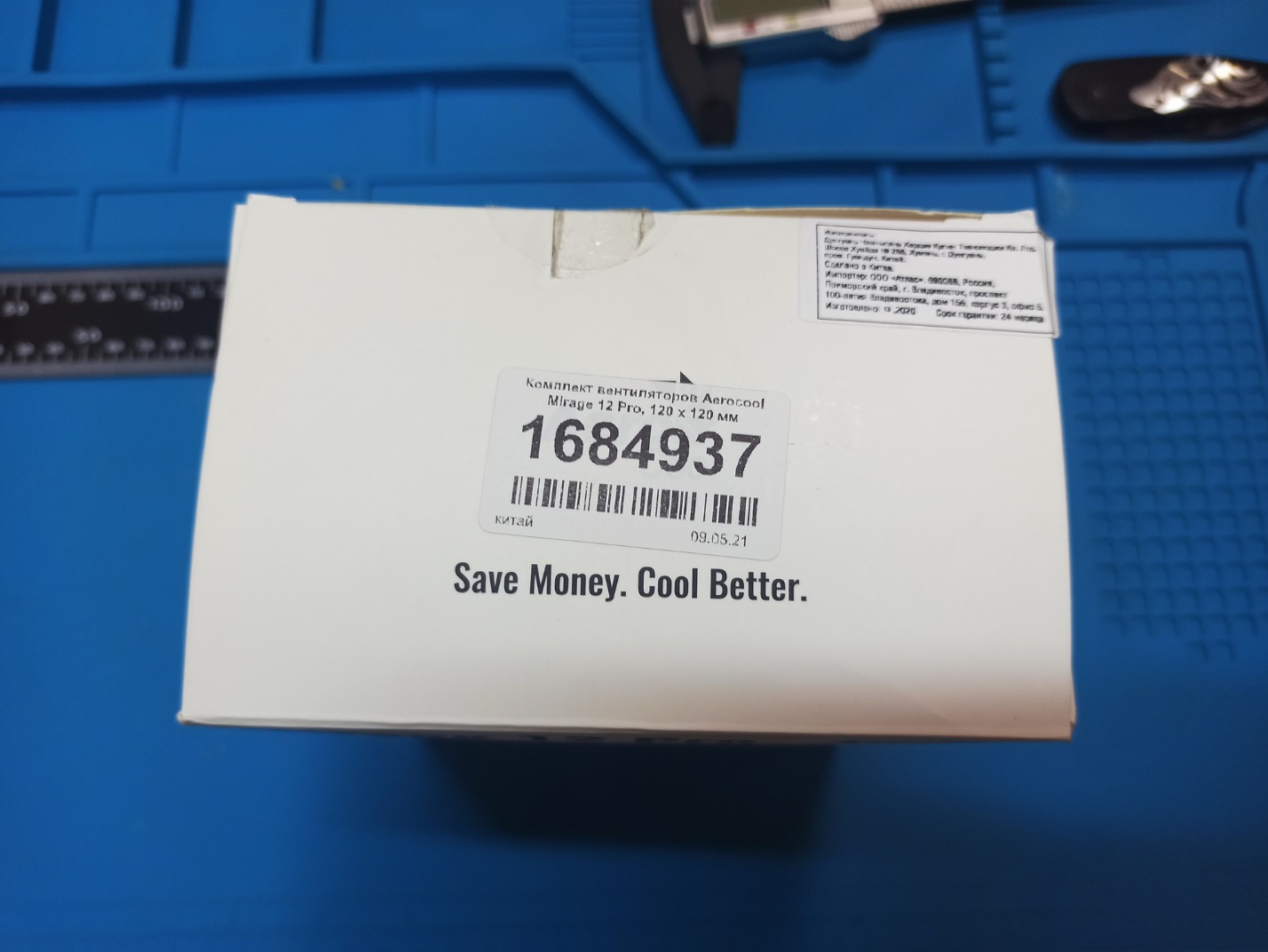

На верхней части расположен логотип производителя (который у нас скрыт за наклейкой от магазина) и надпись Save Money. Cool Better. (Экономь деньги. Охлаждай лучше). Аналогичную надпись мы уже встречали на другой продукции Aerocool, что является традицией и отображает позицию компании, объединяя товары под одной фирменной фразой.

https://c.dns-shop.ru/thumb/st4/fit/2688/1352/e54098e9db469182bd9a9bffb773a735/q93_28a4756e146d0906b78342e048f2ec0dfecc525cae472d49435dff1cfd035949.jpg

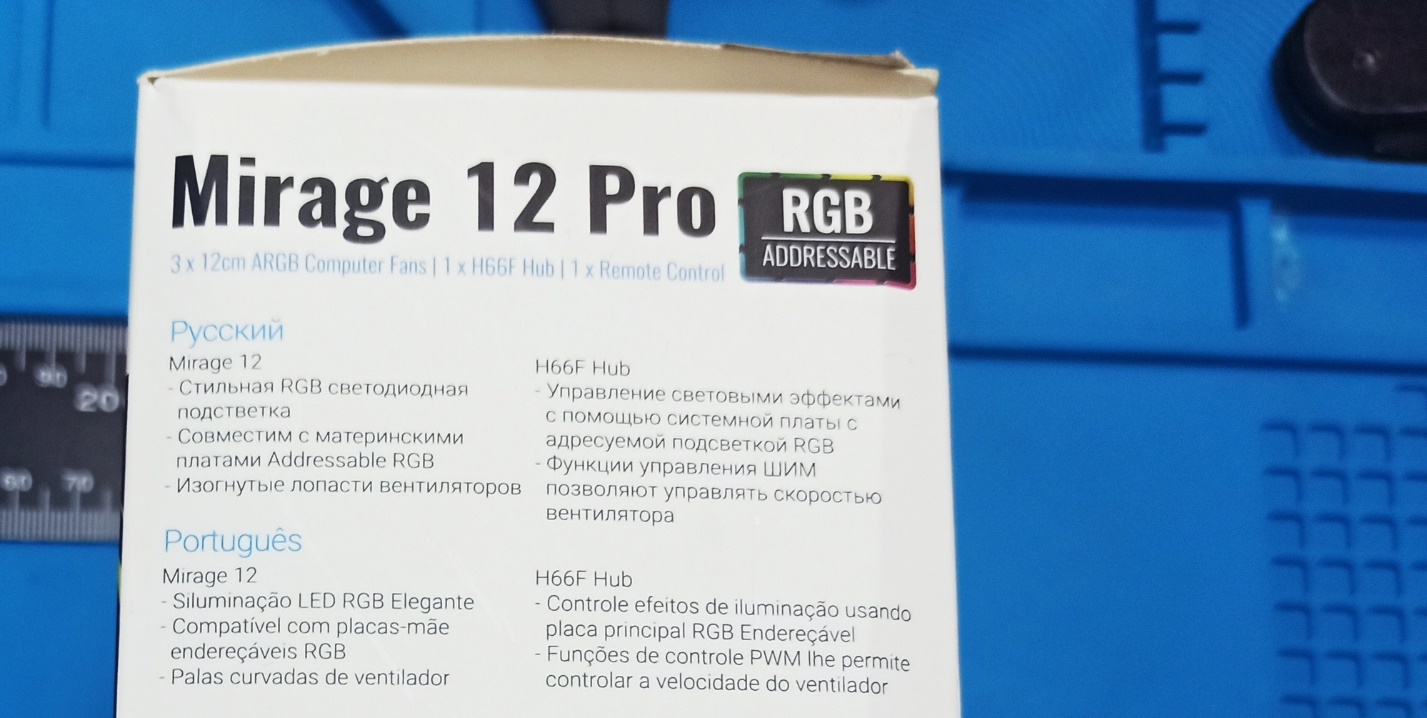

Боковые стенки содержат общую информацию (на 12 языках) о вентиляторах и хабе, входящих в данный комплект.

https://c.dns-shop.ru/thumb/st4/fit/4624/3472/bb1192909d87194a1ea2cbcdac01f362/q93_75b65faf0696dfb43636aab4d01ef6345c3133b89f57afb40a53237383b3ea12.jpg

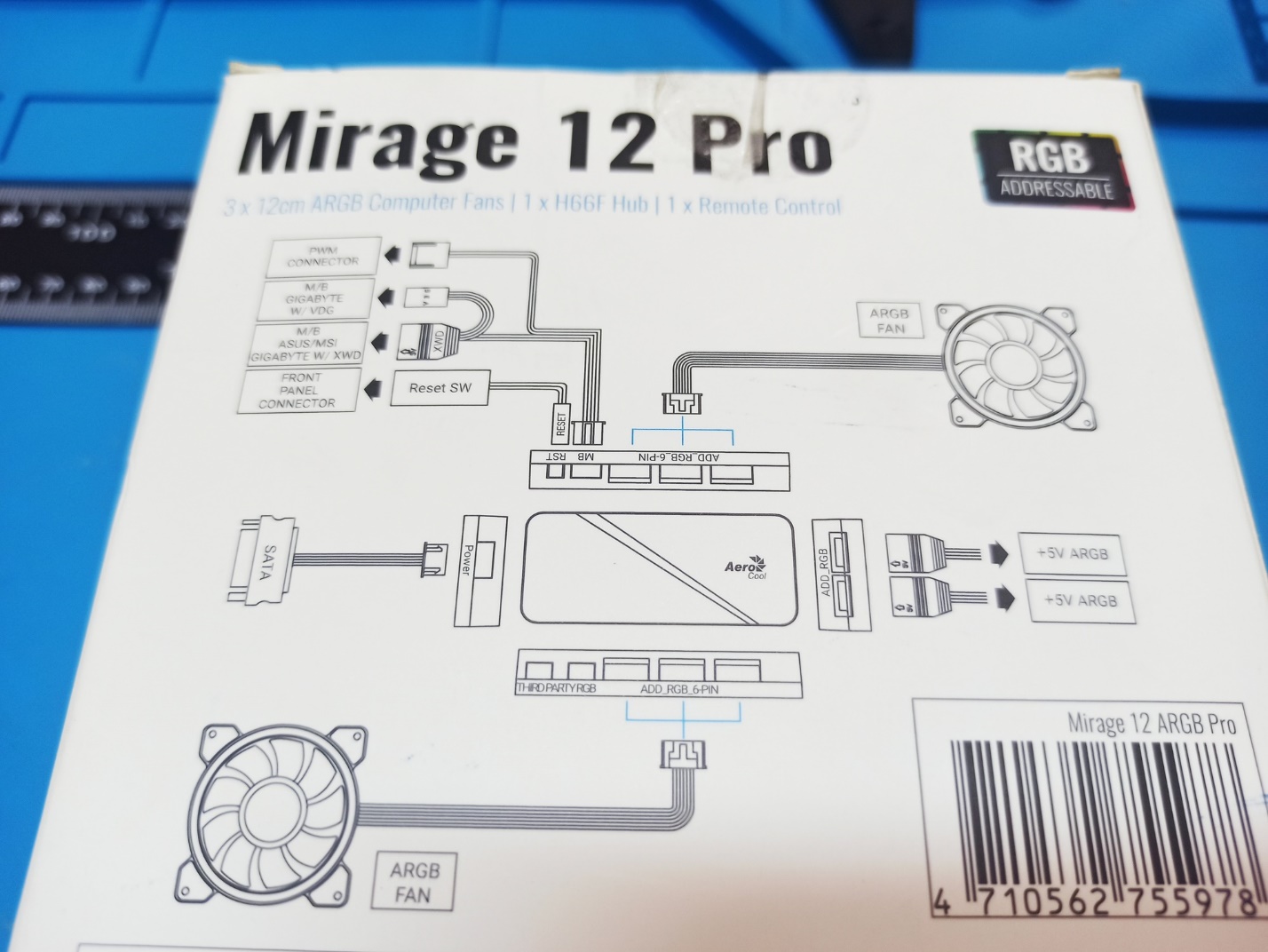

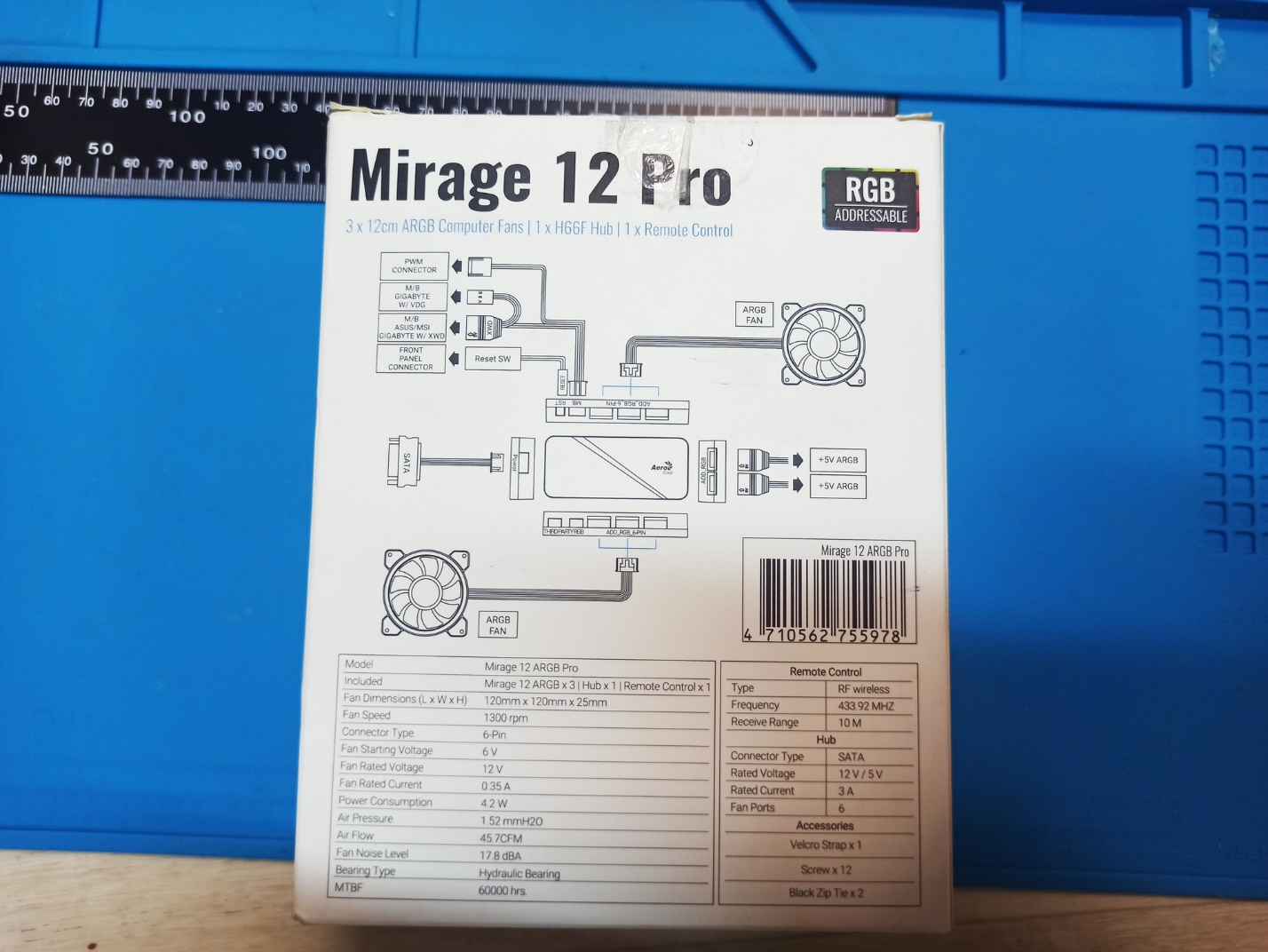

 Задняя часть упаковки довольно информативна, так как помимо основных характеристик устройств входящих в комплект, на ней представлена общая схема подключения комплектного хаба H66F.

https://c.dns-shop.ru/thumb/st4/fit/4624/3472/1579a732f3ace0d0699df8cf48da4f8a/q93_e3b279db7a3c393d87b6eb973495bbaa52675b66ac6ce79714663b456ad32fff.jpg

Комплектация

https://c.dns-shop.ru/thumb/st4/fit/4624/3472/706bded1fae715b7fbbfbf434b864cf9/q93_481af778c49f6c07b4549794b910819d0af7e7fedb46ff05fdaca0227e1072a2.jpg

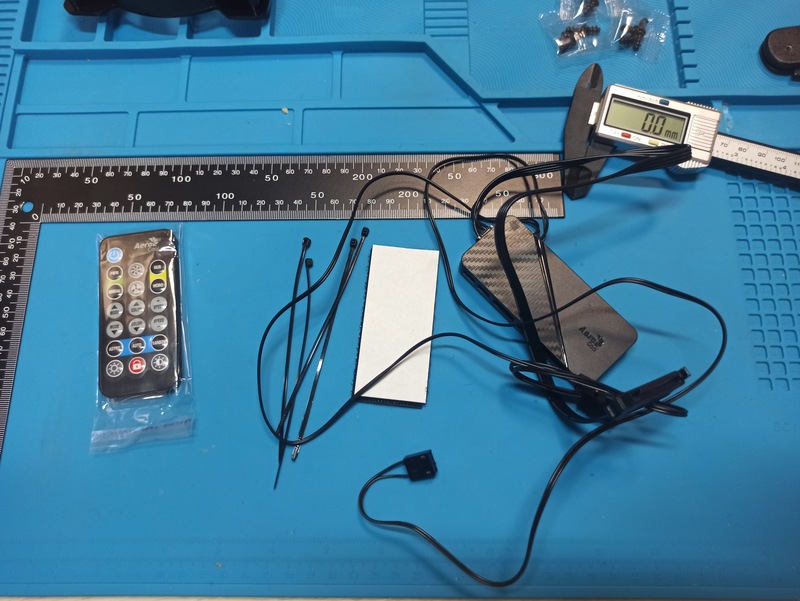

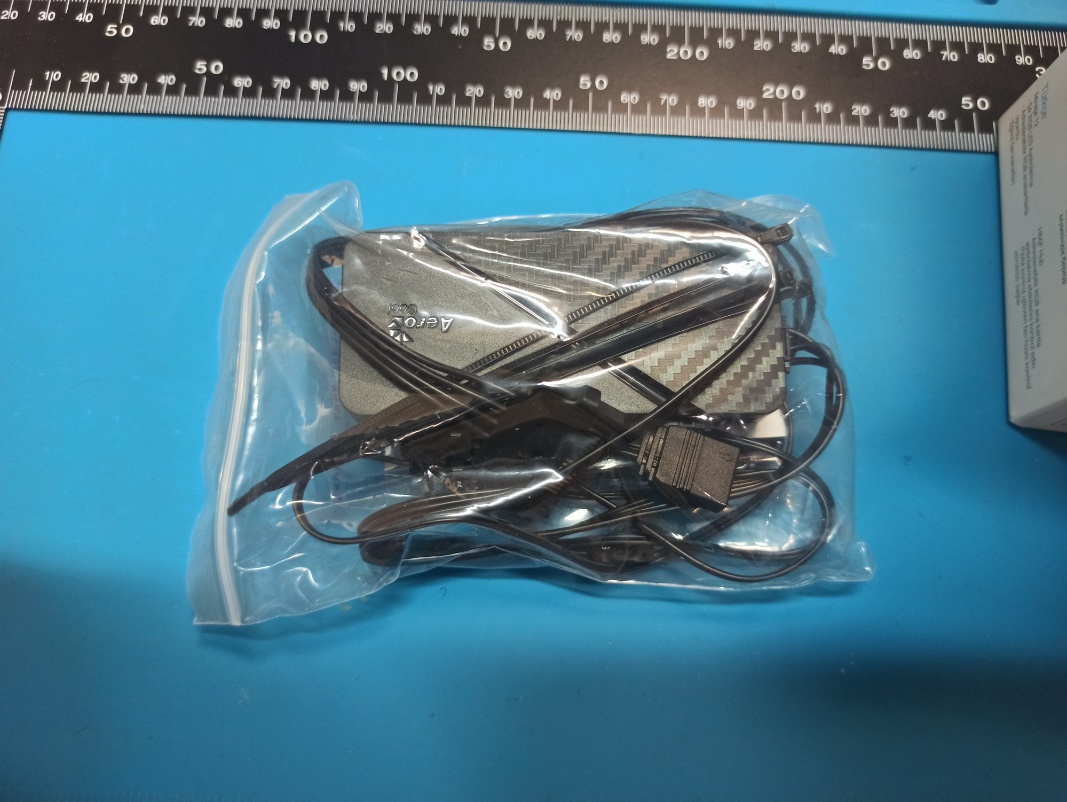

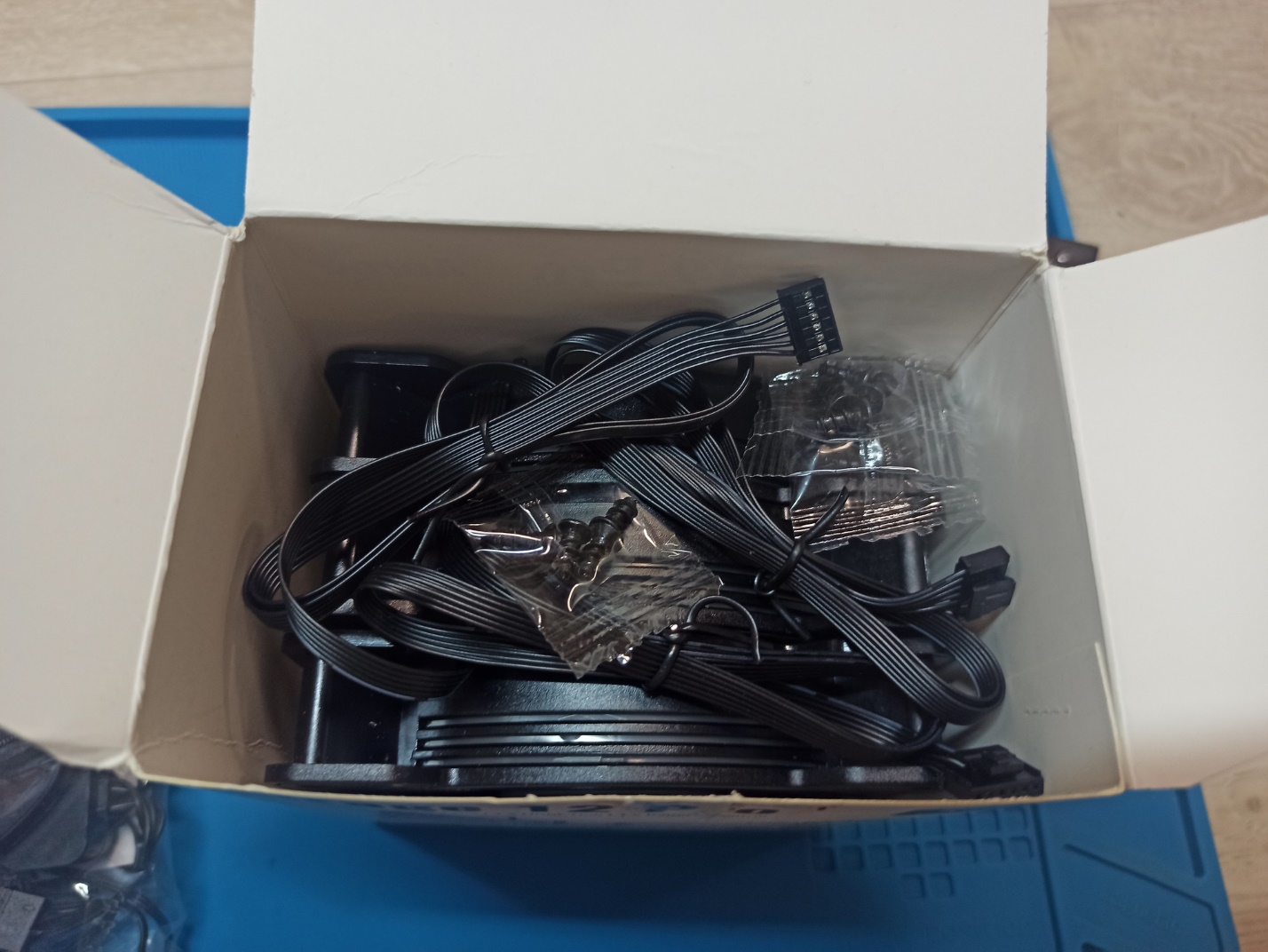

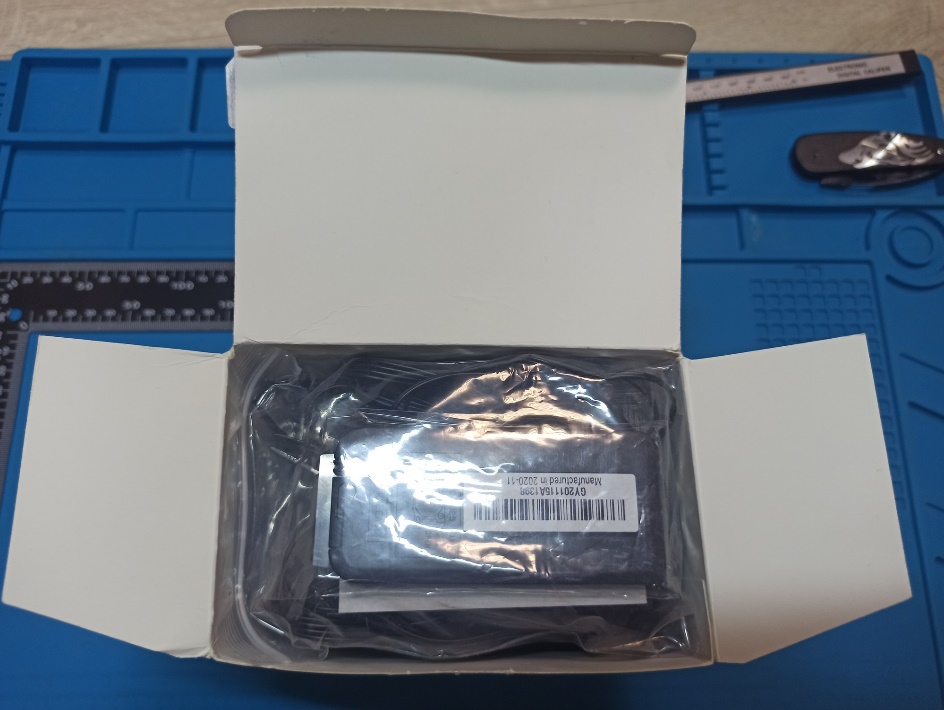

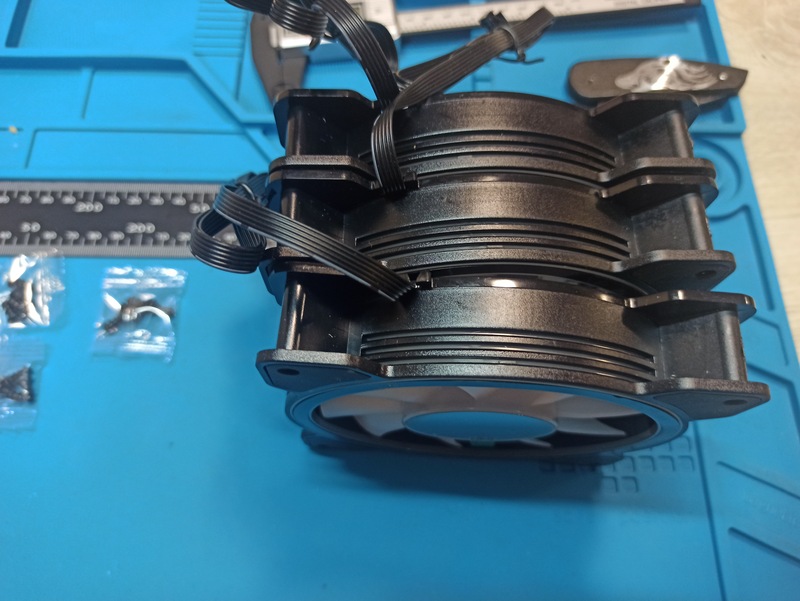

 В комплектацию данного товара входит три вентилятора без дополнительной упаковки и H66F с пультом управления.

https://c.dns-shop.ru/thumb/st4/fit/4624/3472/5a953ad8d7287dad432f67ea4fca1ed0/q93_b9a7cabb1070908487fb72e3f72438aaeb3df06f6bcb553477417946eae7b6e6.jpg

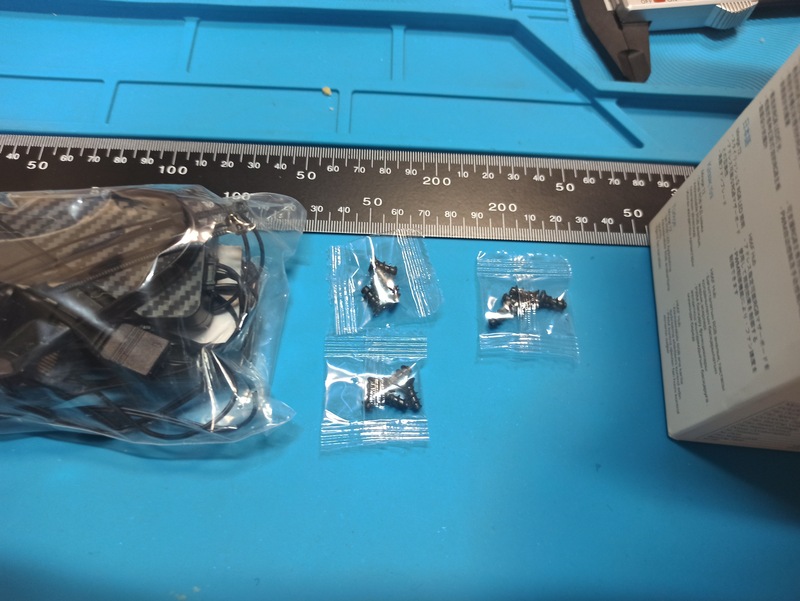

Также помимо основных устройств комплект включает набор крепёжных деталей.

https://c.dns-shop.ru/thumb/st4/fit/4624/3472/d4fb3a3591269bbbb19b608e3b05f8f3/q93_ba593120d72f62666a92cf6f492ca81baad313b1cb816fc267a96019b7f44635.jpg

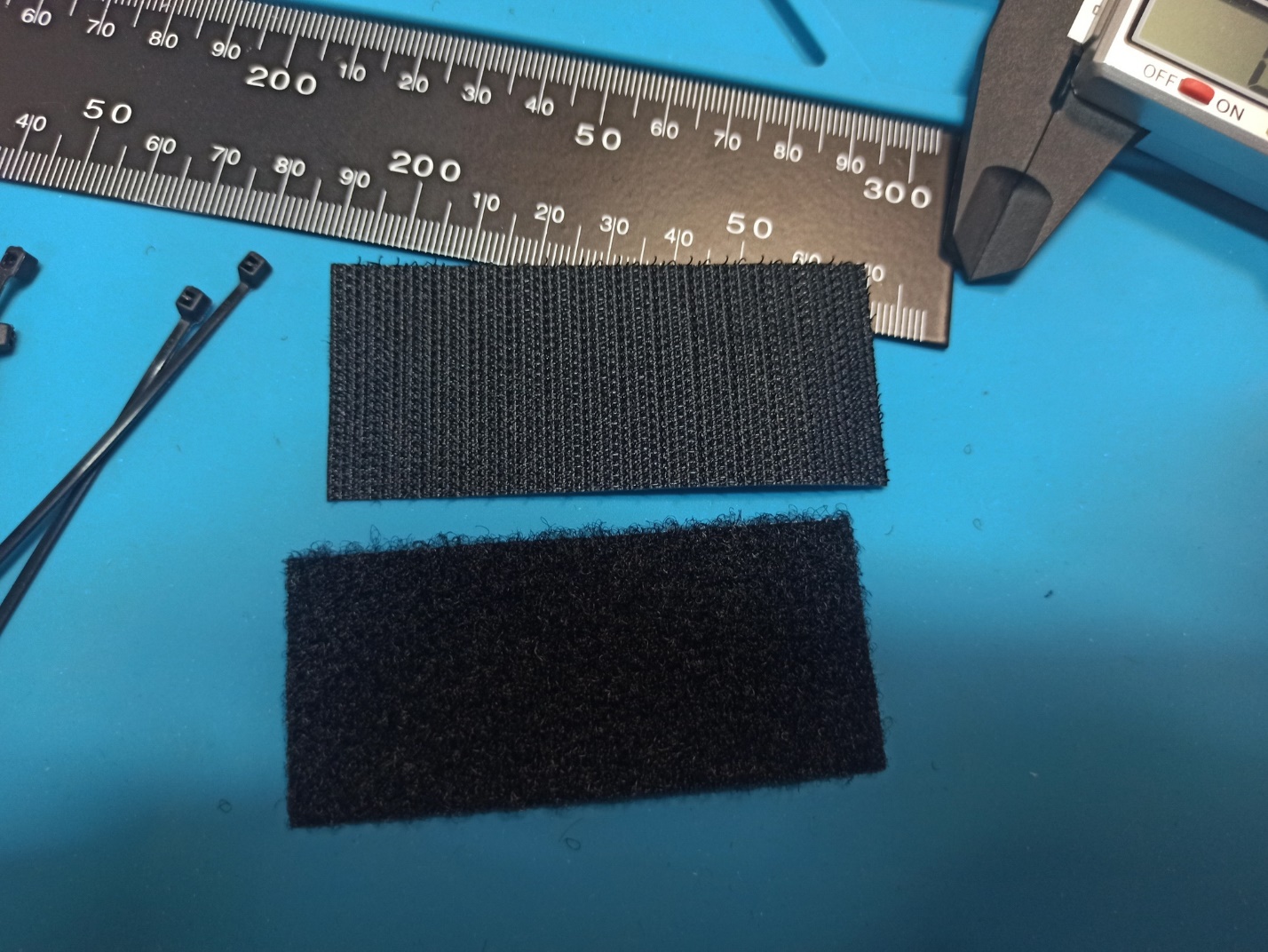

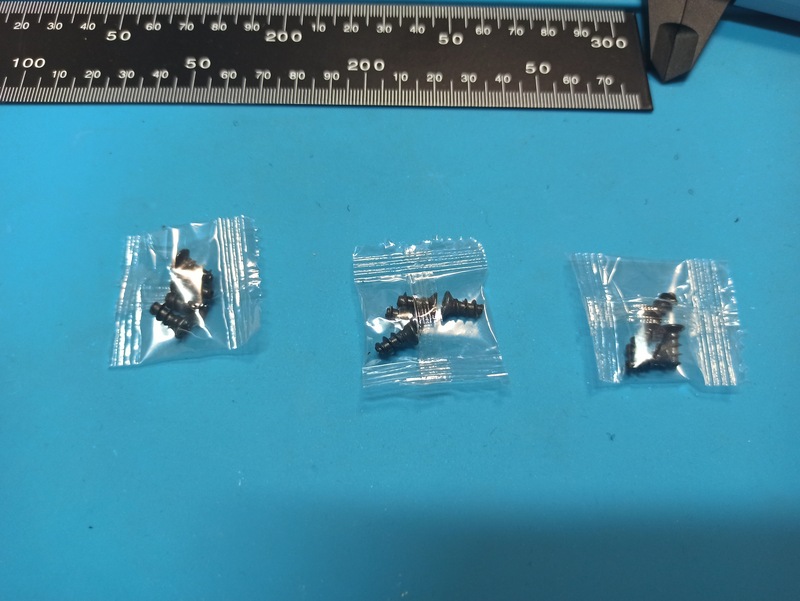

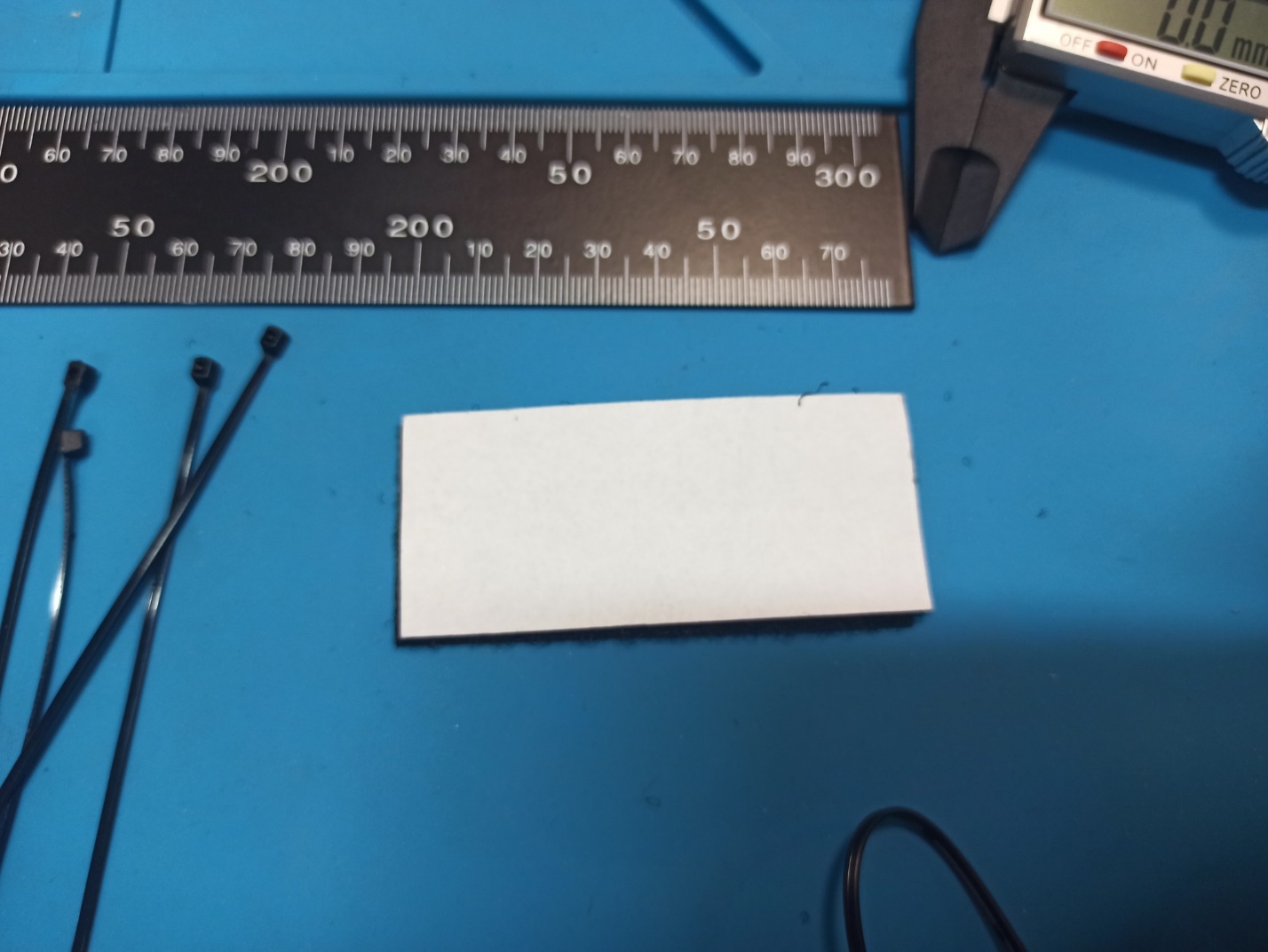

 Фурнитура предложена винтами 10×4.5 мм (12 штук) для крепления вентиляторов, четырьмя кабельными стяжками и «липучкой» на двустороннем скотче (для закрепления хаба).

https://c.dns-shop.ru/thumb/st4/fit/800/800/714432e45f09844be3811249d9d33430/q93_e9c9338ae7debc49fc64742f590532cf38e2bcdcae74156dc11b58fef1e32fe0.jpghttps://c.dns-shop.ru/thumb/st4/fit/800/800/07111b6fa7f77808d39ef16c8b8f673f/q93_032097ab528da1cfeb582eca3ad80b5cb95670294e6d0257e6d50447b6f05b03.jpghttps://c.dns-shop.ru/thumb/st4/fit/800/800/08a35b4cdf370f11213a90fdb8374ccf/q93_483a2842d0913976c801cedf4cb3919ee4a15f0e20697cf68c156b19165335c8.jpghttps://c.dns-shop.ru/thumb/st4/fit/4624/3472/7ee6ab125cd264c27b5a334b6b16fc58/q93_b4d00484b6346bedb3d2b4759b323cad0f705089d06278a0de192ce9d970f594.jpghttps://c.dns-shop.ru/thumb/st4/fit/4624/3472/ec5c965fb8083085ba6e5c50945d30af/q93_5f4fb849642a347e242fabb2444ba312e726f741ffdfc2ec9eb34ea2b7c0d152.jpghttps://c.dns-shop.ru/thumb/st4/fit/4624/3472/c8d48a9fe9366f2800a3d169b2e13b97/q93_5ffe42d716e706209b5891da211ccc31ec8c0241858184dbb3a4a69ce9962d66.jpghttps://c.dns-shop.ru/thumb/st4/fit/800/800/16fac76be414b693602e331534f7db2a/q93_67d642b36941c9268586f9dfb336491bed2edf20cfefcb46c3745622949ce3c7.jpg

Дизайн и основные характеристики Mirage 12 Pro

https://c.dns-shop.ru/thumb/st4/fit/4624/3472/533281c67bc1af1abd57ddb3b67c73ec/q93_ca3fbc0a97cf714f3e0e6cbb4d21835cf582340a3e276a73daaacda6af4e0f60.jpg

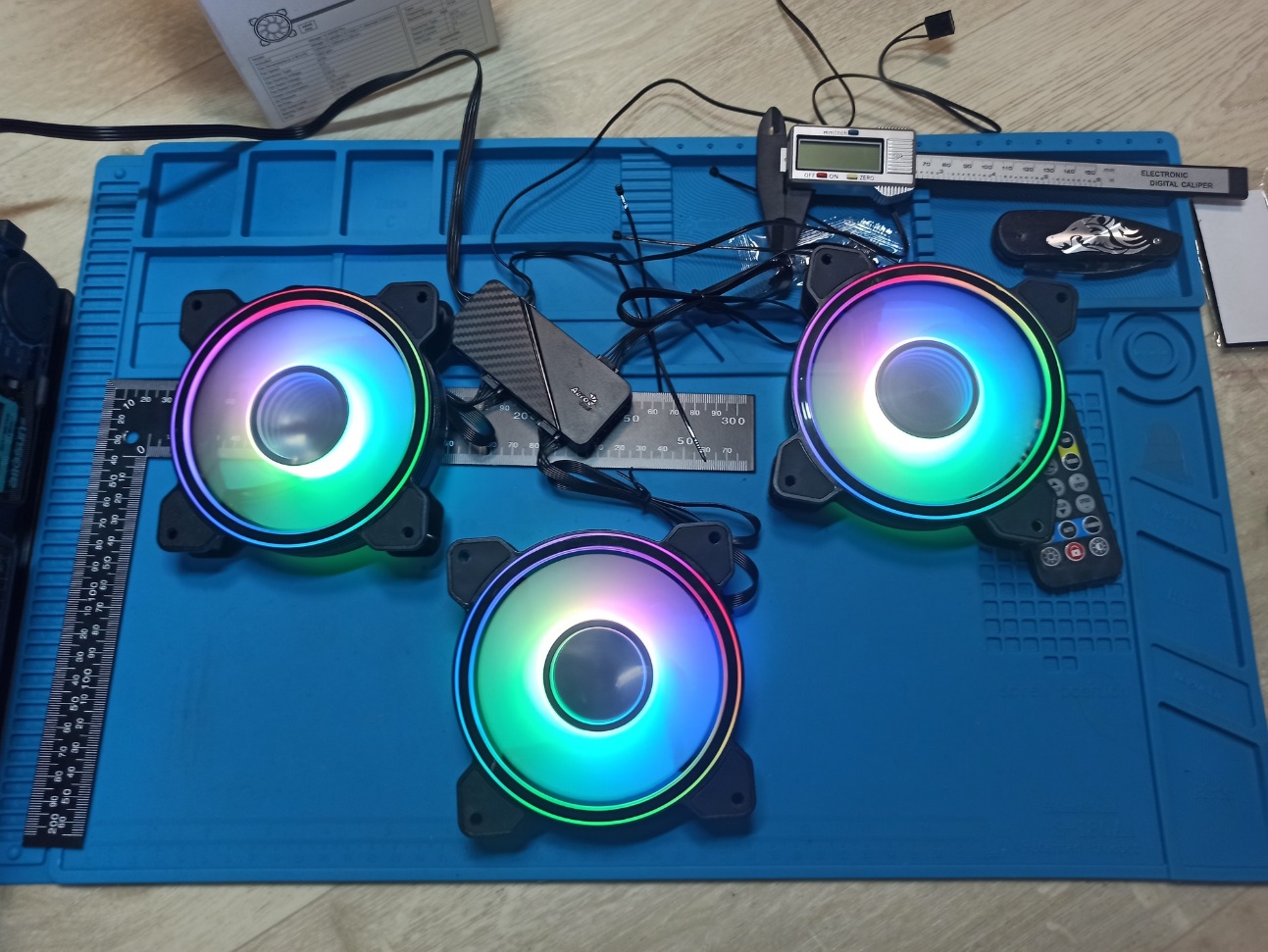

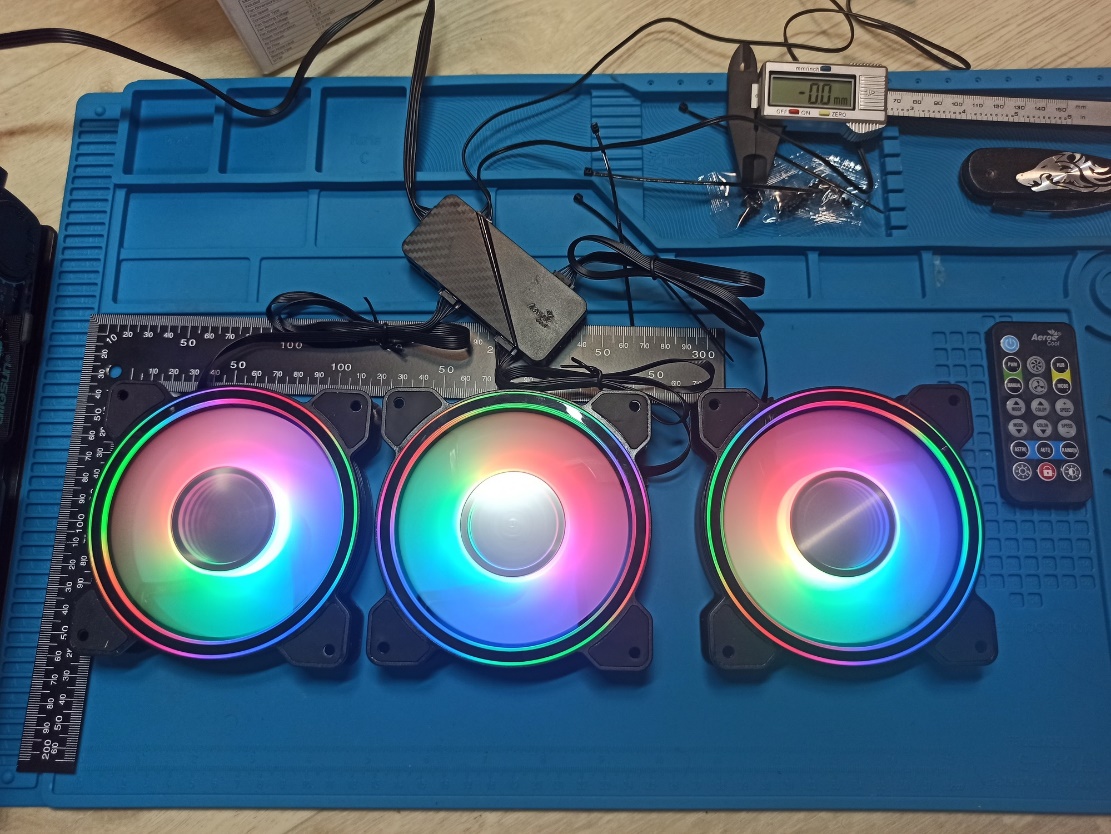

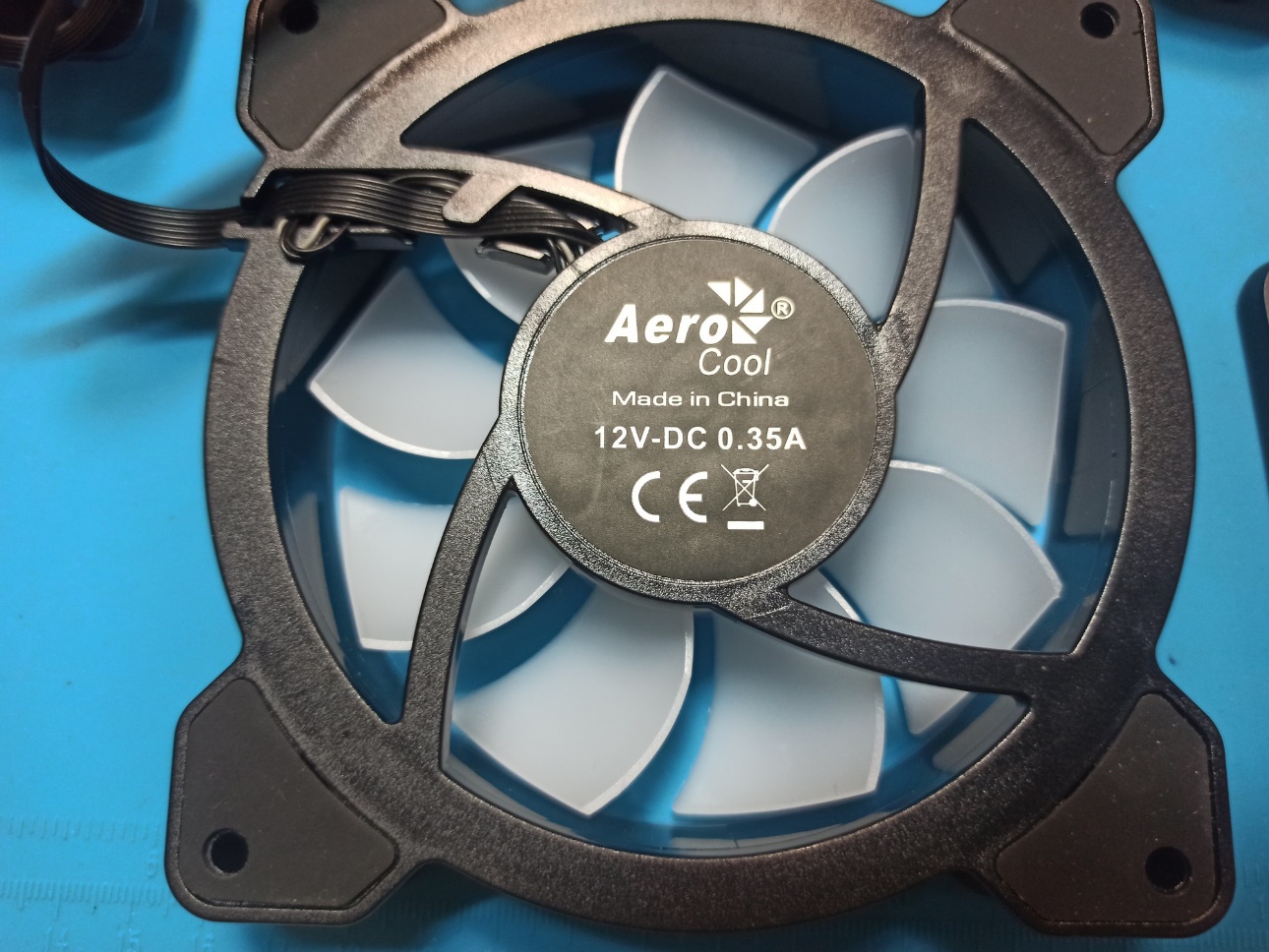

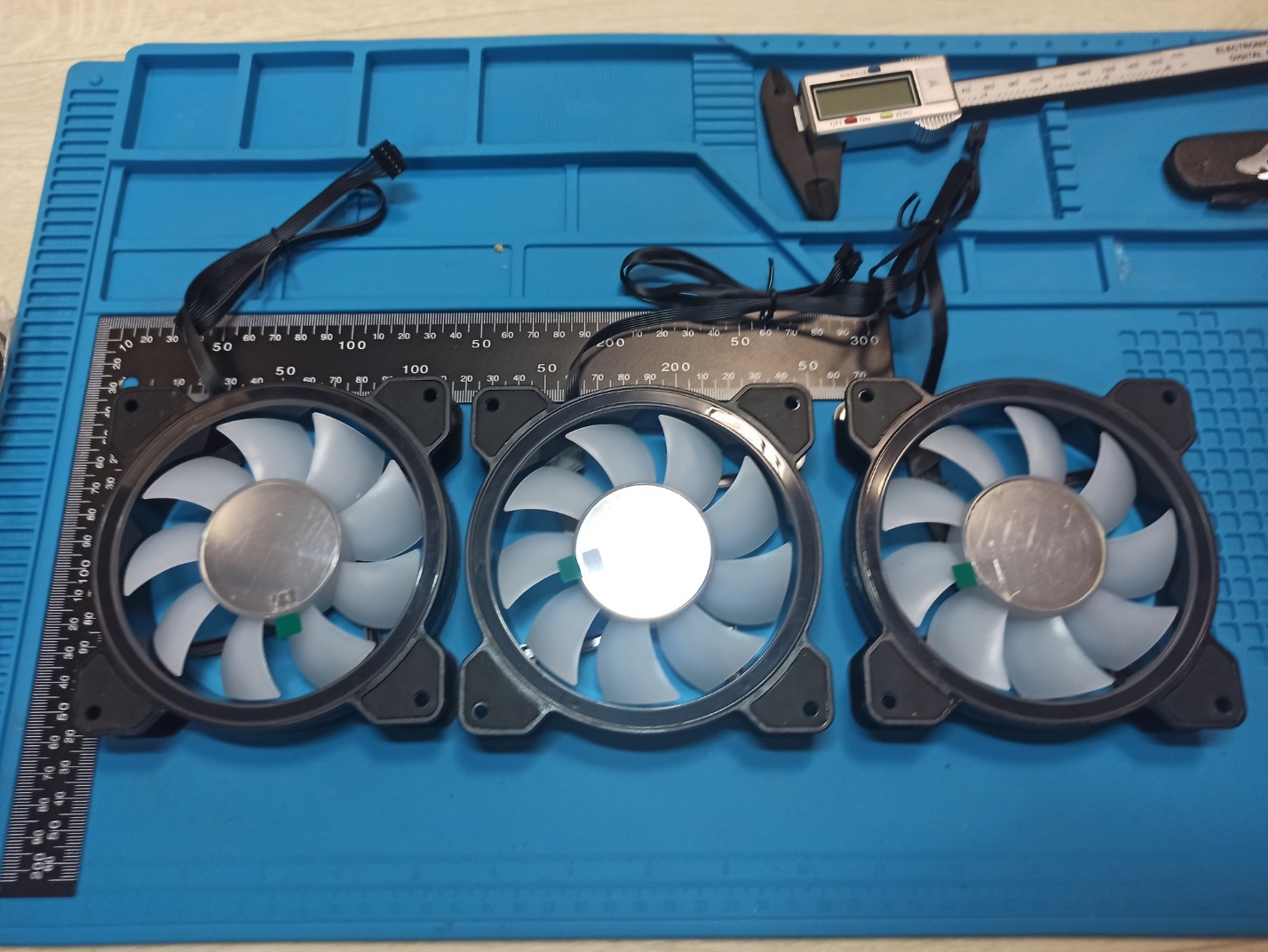

Aerocool Mirage 12 Pro состоит из 3 вентиляторов 120-миллиметрового форм-фактора с белой полупрозрачной крыльчаткой. Особенностью дизайна являются зеркальные поверхности в центре и во внутренней части рамки. На первый взгляд она кажется слишком широкой, но это компенсируется внешними светящимися кольцами при включении подсветки.

https://c.dns-shop.ru/thumb/st4/fit/4624/3472/c0400e9b37cad52b9121d3913450c0c8/q93_6d8a8dca65626598b48e679b3f26cac6cdd62c64e38788f46efd575966a4ba47.jpg

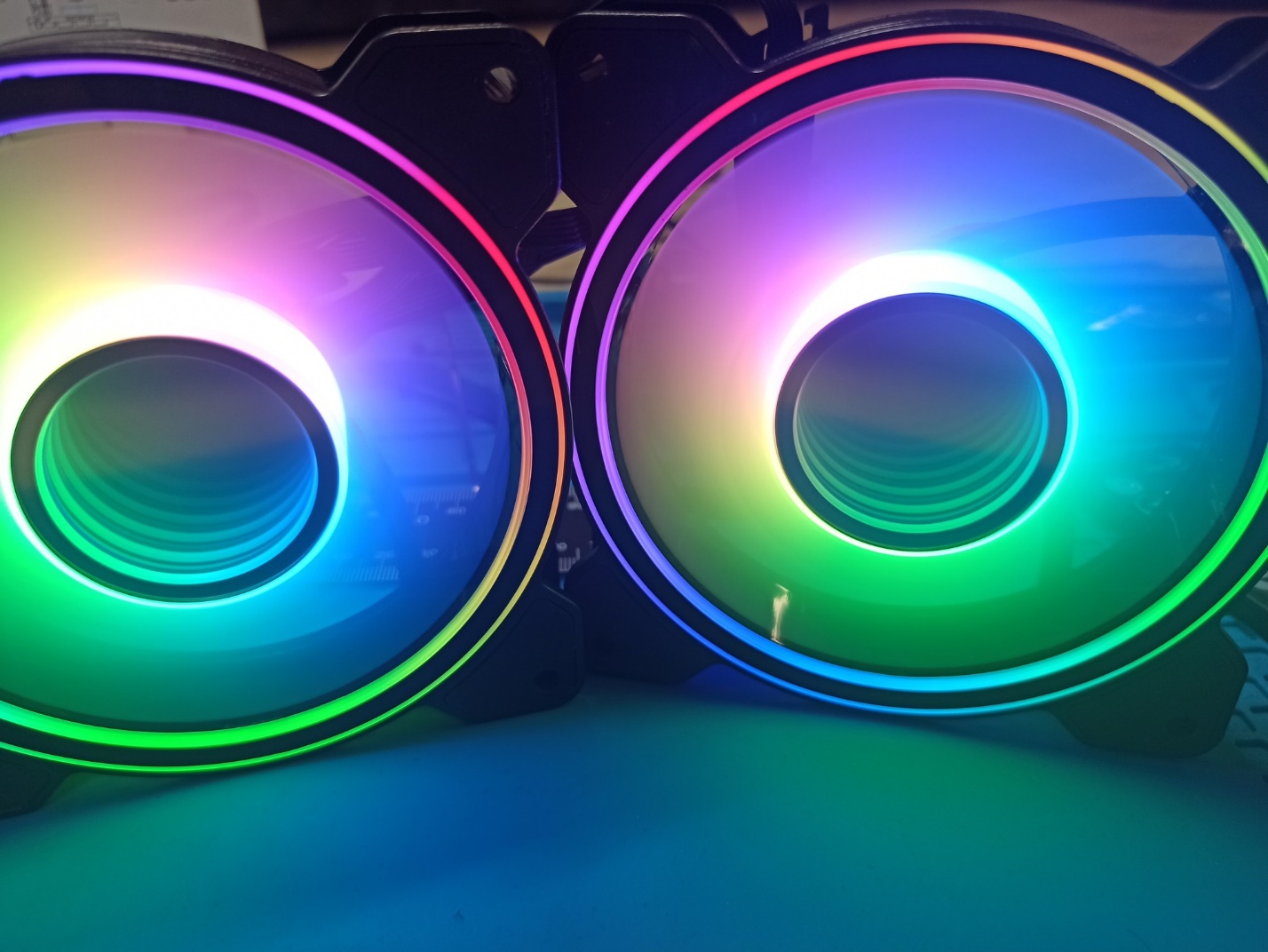

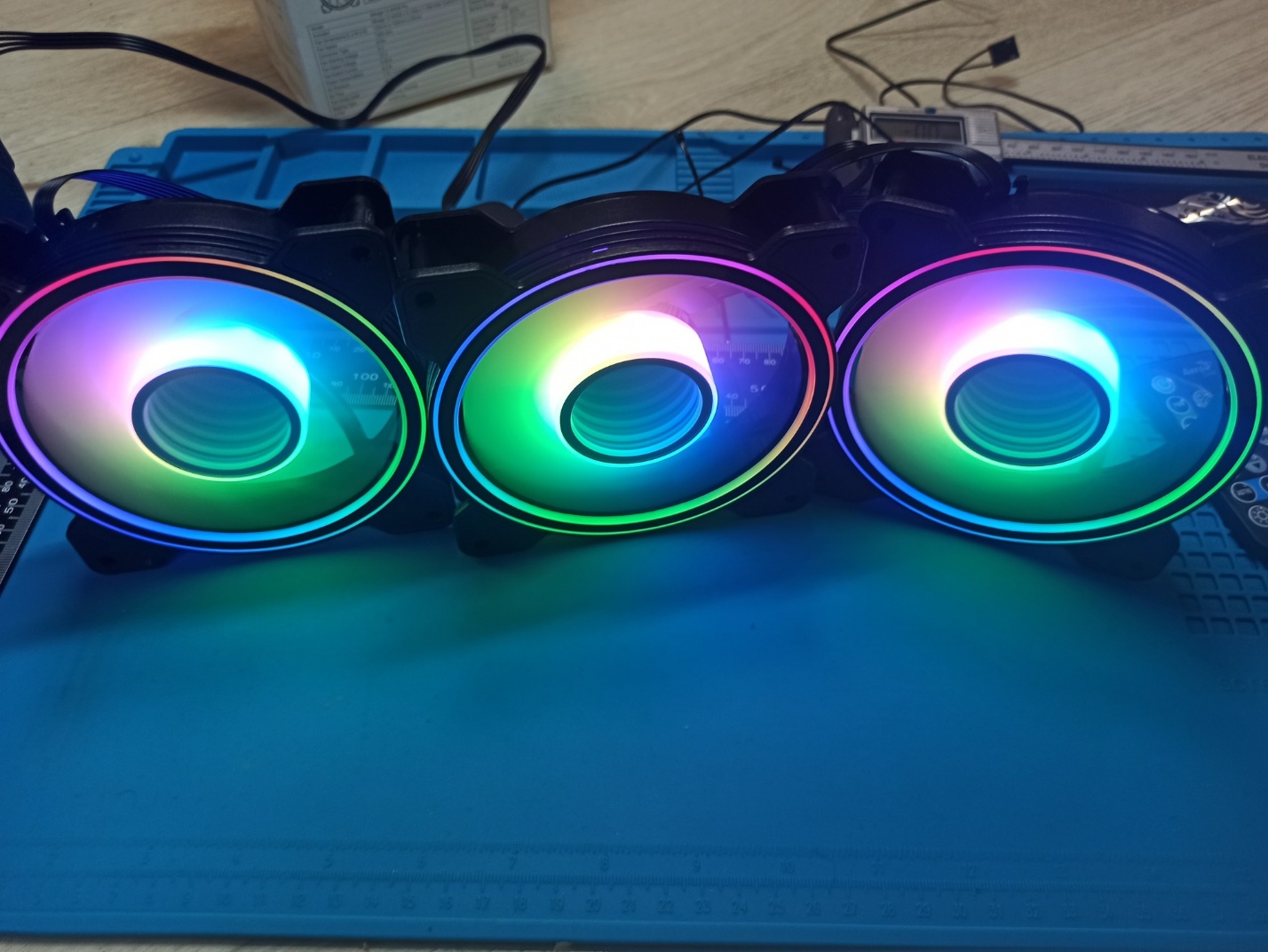

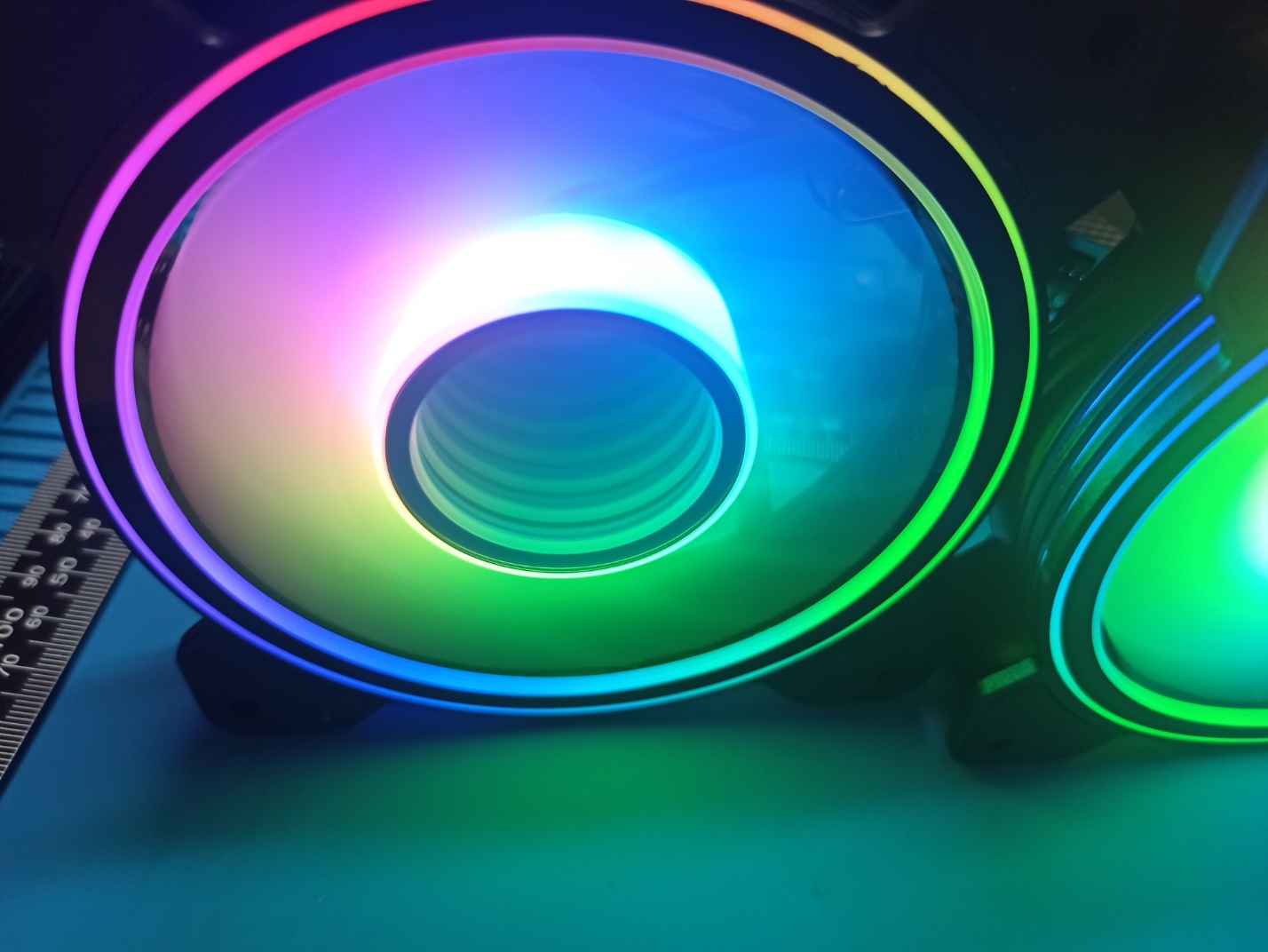

Вентиляторы имеют ARGB-подсветку, которая позволяет распределять цветовые сигналы между светодиодами индивидуально, в отличии от простой RGB. Подсветка в сочетании с зеркальными поверхностями создаёт завораживающий эффект “бесконечности”, который придаст притягательный внешний вид системы в любом корпусе.

https://c.dns-shop.ru/thumb/st4/fit/4624/3472/76b17698e0bfafa3e631fcdea9da81f5/q93_4e82a6223aa7e91dbae6dba92838df190d2da31fce005b437fbbdbc36ca7f270.jpg

Максимальная частота вращения вентиляторов — 1300 оборотов в минуту. Каждый из вентиляторов создает поток воздуха до 45.7 CFM при количестве лопастей в 9 штук. Уровень шума для 120 миллиметровых вентиляторов довольно низкий — 17.8 дБ. Это обусловлено конструктивной особенностью, включающей в себя антивибрационные прокладки.

Характеристики вентилятора



Тип подшипника

скольжения (гидродинамический)

Количество лопастей вентилятора

9

Источник подсветки

подшипник, внешнее кольцо

Максимальная скорость вращения

1300 об/мин

Воздушный поток на максимальной скорости

45.7 CFM

Максимальный уровень шума

17.8 дБ

Время безотказной работы

60000 ч

Тип разъёма питания вентилятора

6-pin

Максимальный ток

350 мА









.

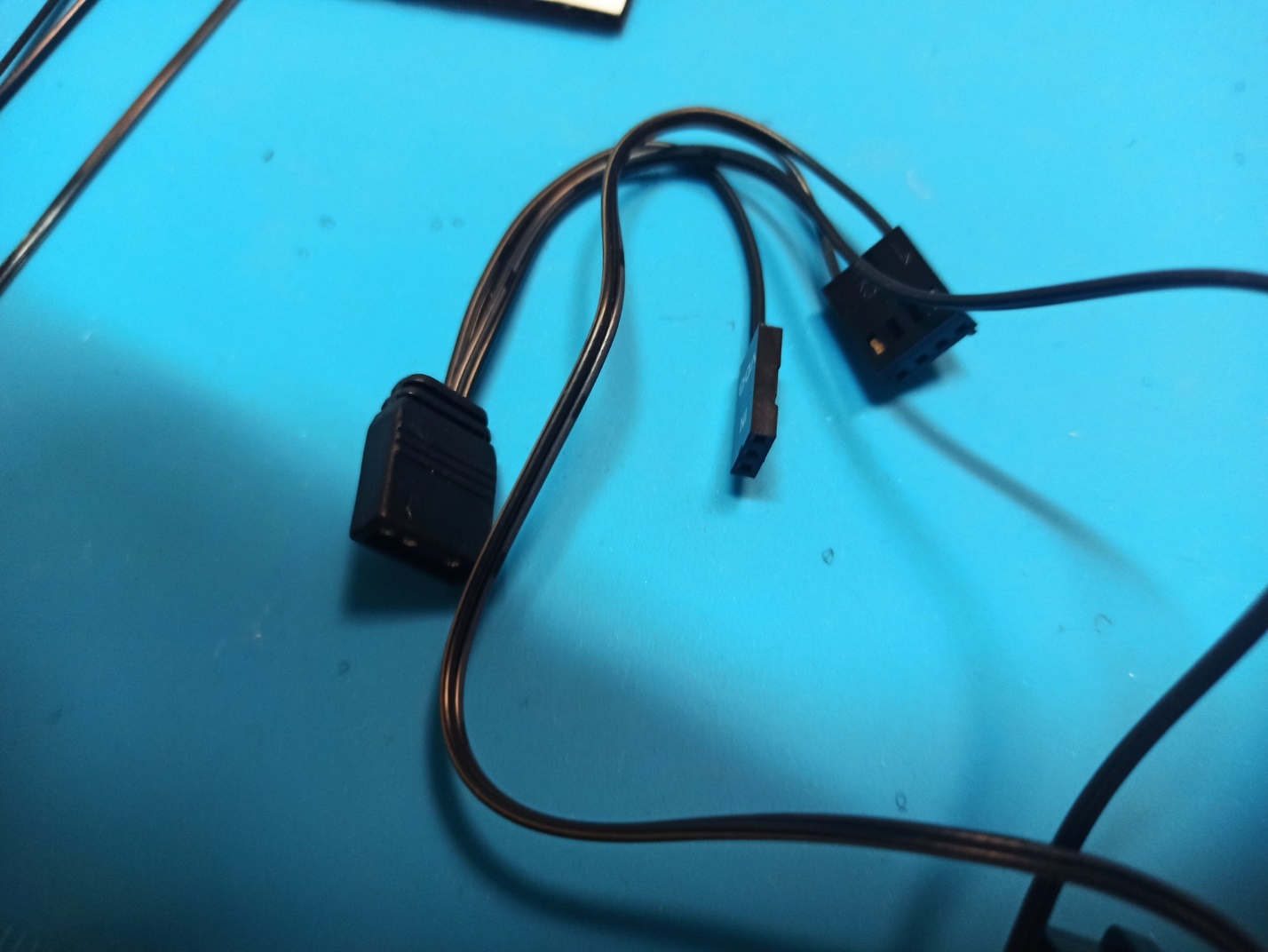

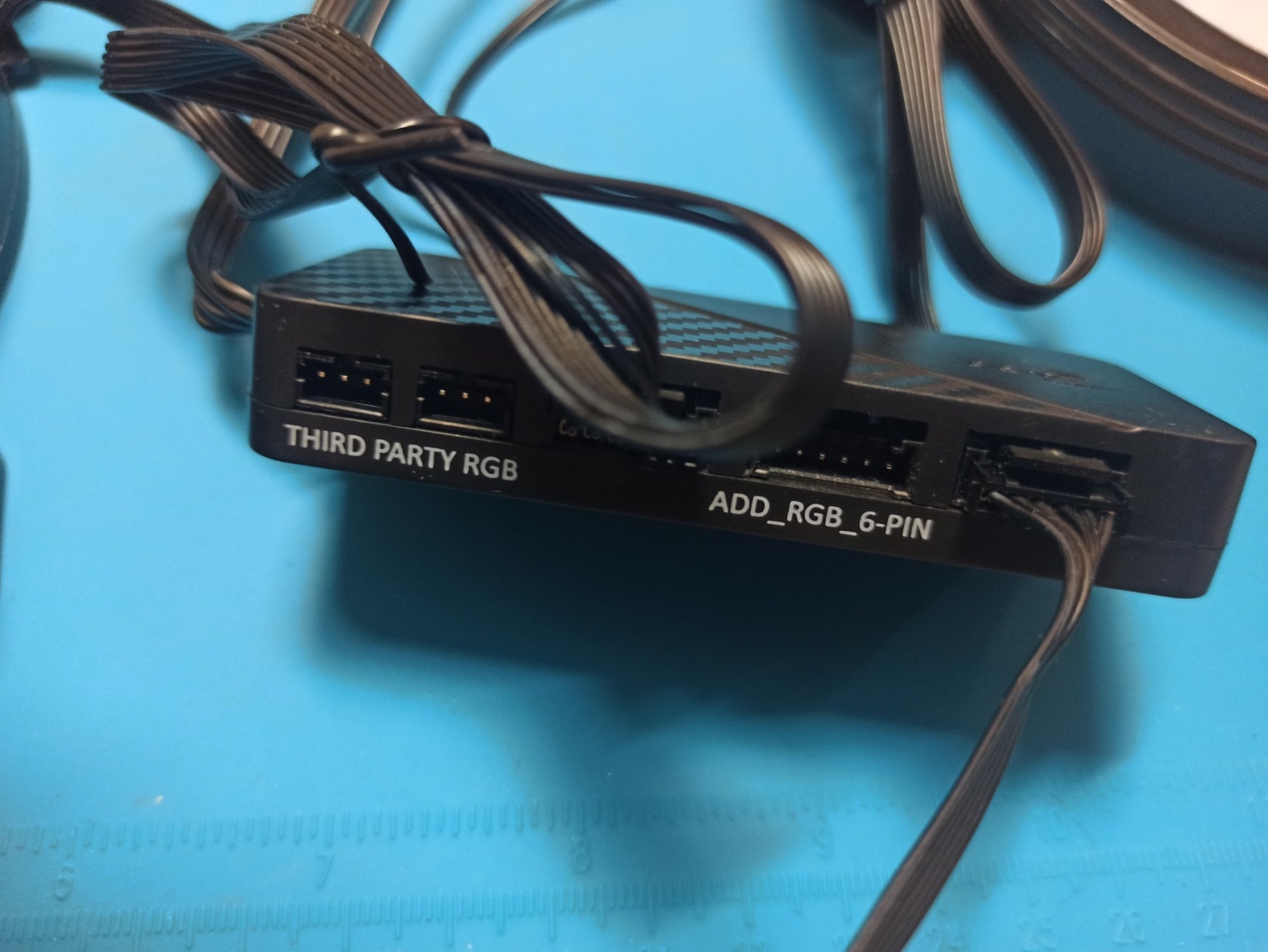

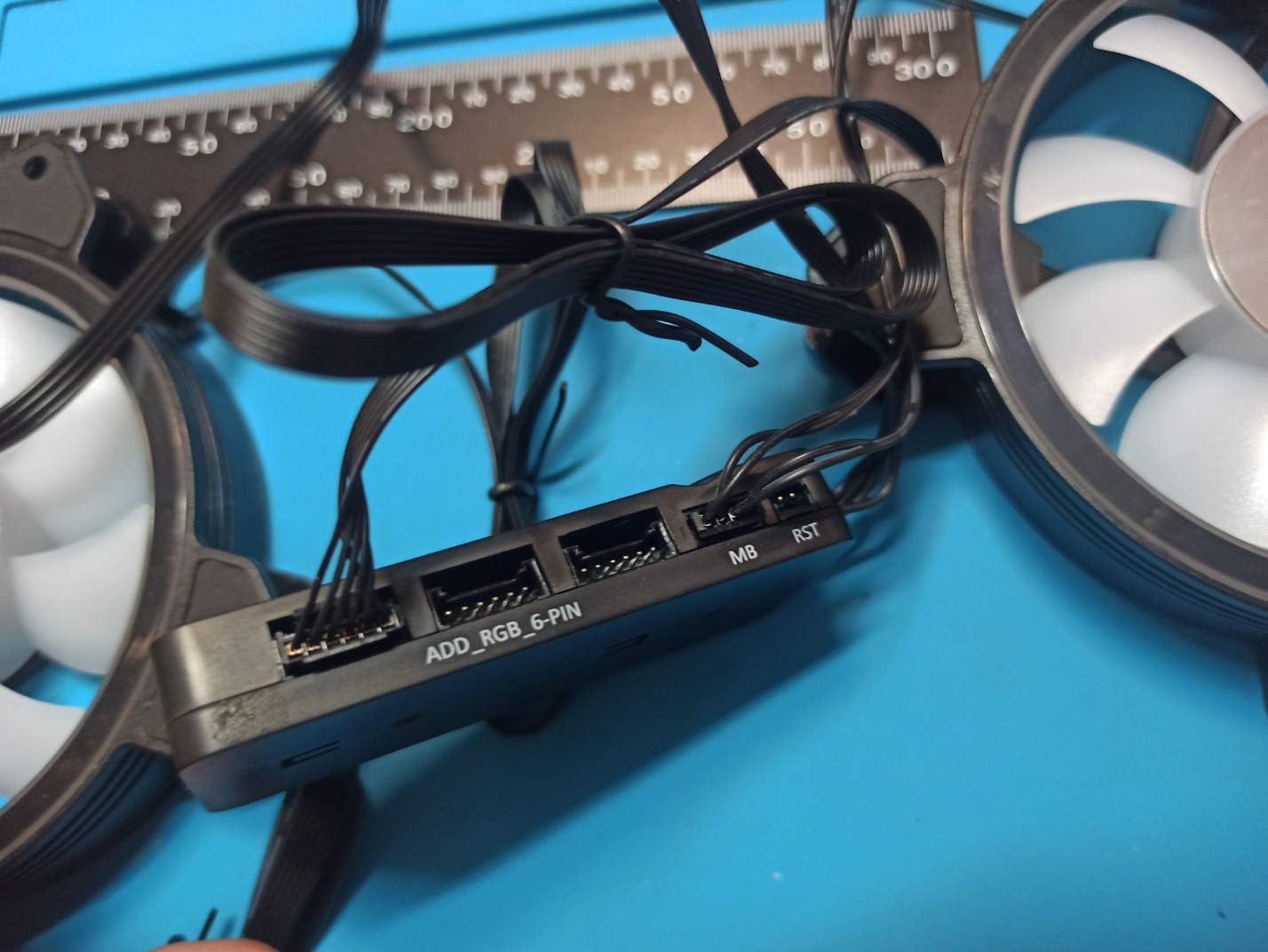

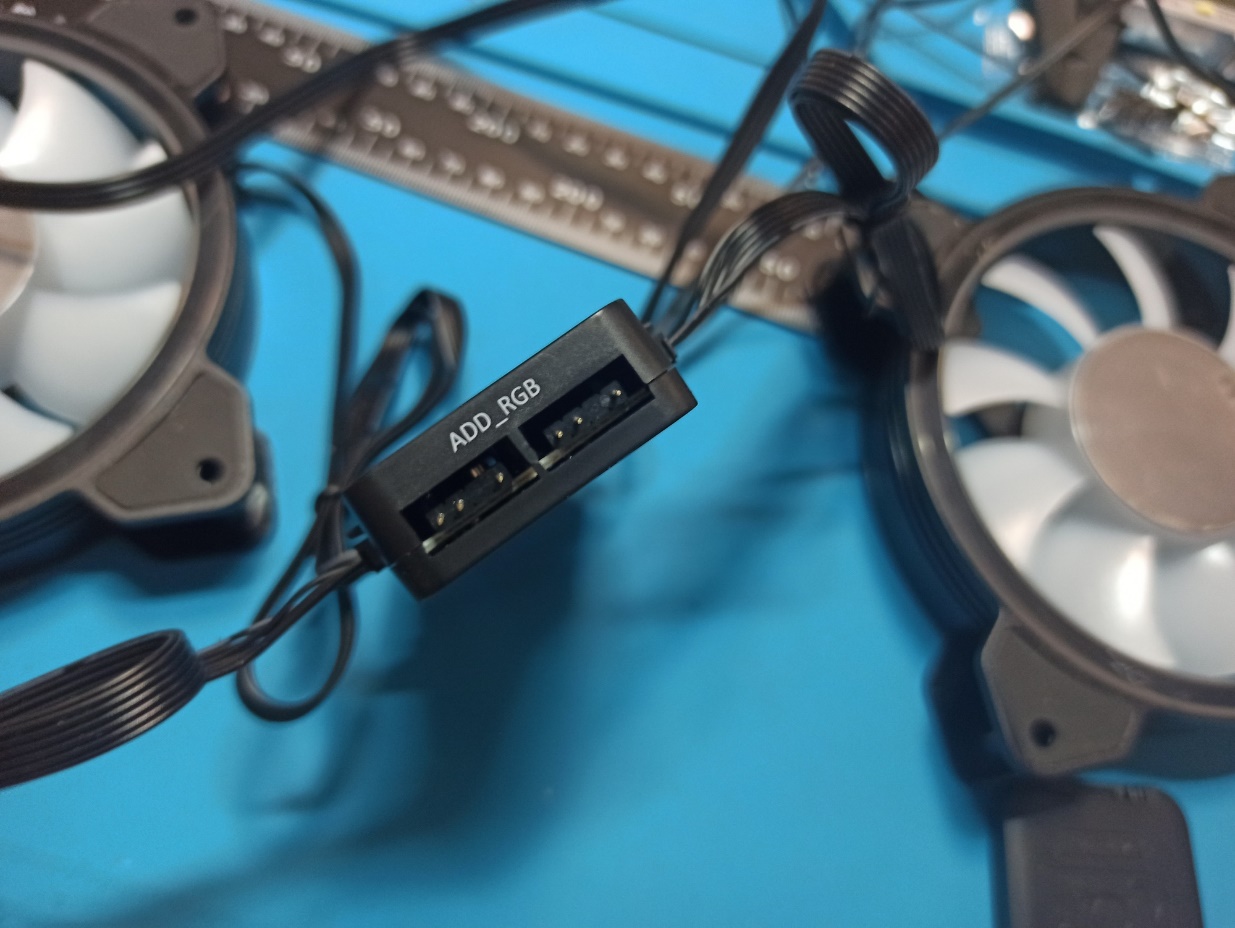

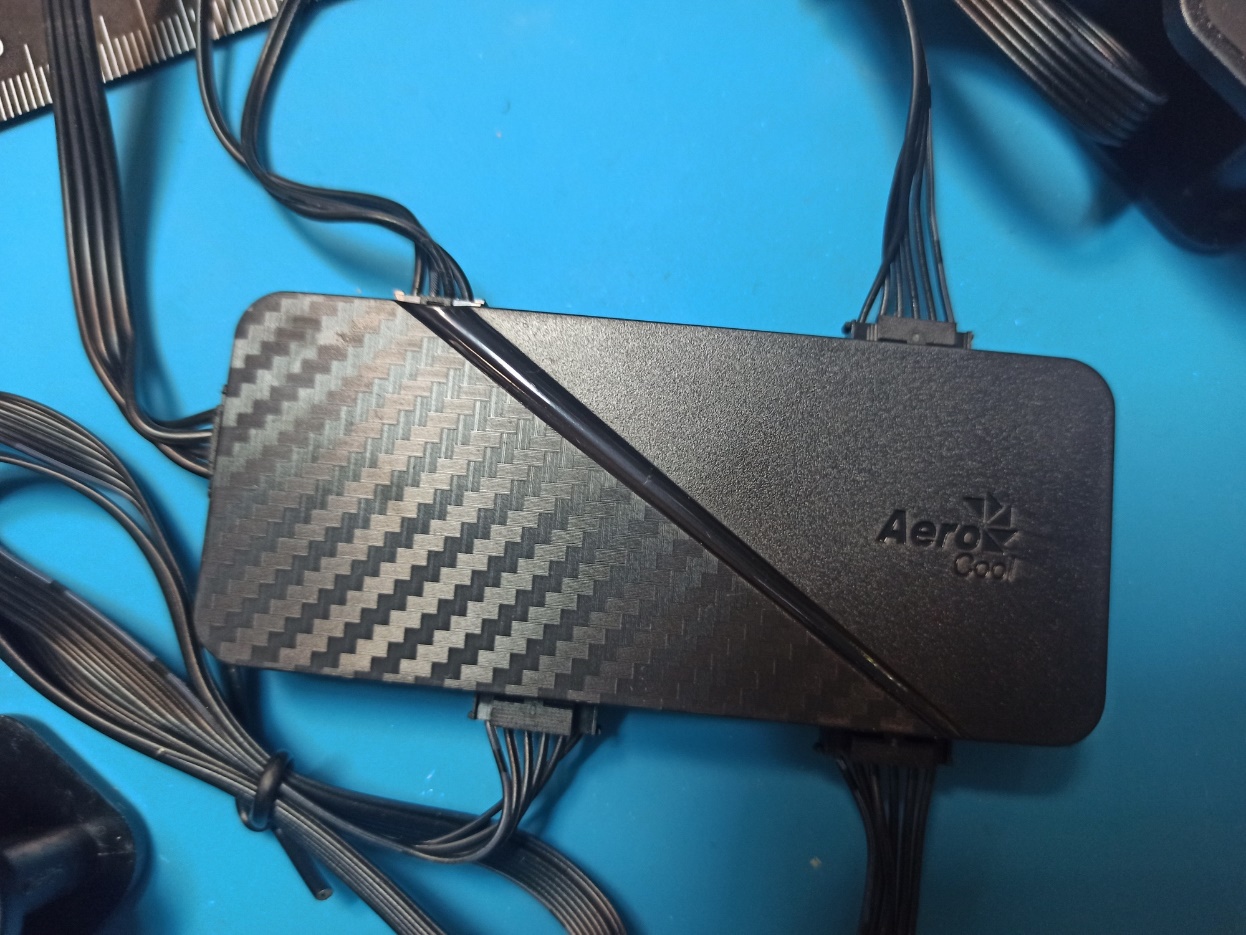

За управление подсветкой в комплекте отвечает хаб H66F, имеющий шесть проприетарных разъёмов для ARGB вентиляторов, два разъёма для стандартных ARGB (4-pin) (1011 разъём) и два разъёма для RGB лент (5V). Возможность управлять как с пульта, так и от материнской платы.

https://c.dns-shop.ru/thumb/st4/fit/4624/3472/8eac00eb2186dc7d6b538768fd9e9177/q93_9ac727a0708d7a9f2fe029b32e472e7ce8717cfb3cfea63ec2346e470240e6ed.jpg

https://c.dns-shop.ru/thumb/st4/fit/4624/3472/31de195bde7ca1667639255e8fbf2135/q93_9758737c0df2f5df5fc85ec644ebcf9c35452ad738461e47901a4b85d2f60dfb.jpg

Технологии подсветки – ASUS Aura Sync, Gigabyte RGB Fusion и MSI Mystic Light Sync.

Характеристики H66F



Тип

RF wireless

Разъем

SATA

Номинальное напряжение

12 B/5 B

Номинальный ток

3 A

Частота

433.92 МГц

Диапазон приёмника

10 м





.







Официально поддерживаемые контроллером вентиляторы:

 Mirage 12 ARGB Pro, Mirage 12 ARGB.
 Astro 12F, Astro 12F PWM,  Astro 12 Pro,  Astro 12, Astro 24.
 Saturn 12F ARGB Pro, Saturn 12F ARGB.
 Duo 12 Pro, Duo 12, Duo 14, Duo 20.
 Edge 14 Pro, Edge 14.
 Eclipse 12 Pro, Eclipse 12.

https://c.dns-shop.ru/thumb/st4/fit/4624/3472/df9beb9aeb48db18b41845afc6e365da/q93_5eeb3d5feda25dbad9dec7ec6fbc0459067d3f61d82c9f71d7600ef4b4ee2bf5.jpg

Тесты

https://c.dns-shop.ru/thumb/st4/fit/4624/3472/9cd98d69d874ab4f6ac9f63b04d6cfb1/q93_c44d0305a9eed3b2b3d31cb460b5861b51648c5e5529e4c16975b5cff39ccc32.jpg

Для тестирования будем использовать уже существующую сборку со следующими комплектующими:

 Процессор: OctalCore Intel Xeon E5-2689, 2600 MHz (26 x 100);
 Кулер: Шеститрубчатый «снеговик» с AliExpress;
 Материнская плата: Huananzhi X79-ZD3;
 Память: 4 x 4 Гб Samsung M393B5170GB0-CMA;
 Видеокарта: Sapphire Radeon RX 590 Nitro+;
 Накопитель SSD Sata: Kingchuxing 240GB;
 Накопитель HDD: Seagate SkyHawk 2 TB ST2000VX008;
 Блок питания: Raidmax 1200W [RX-1200AE-B];
 Корпус: AeroCool Quantum Mesh.

Так как корпус  Quantum Mesh, имеет штатные вентиляторы, решено было демонтировать их для проведения теста.

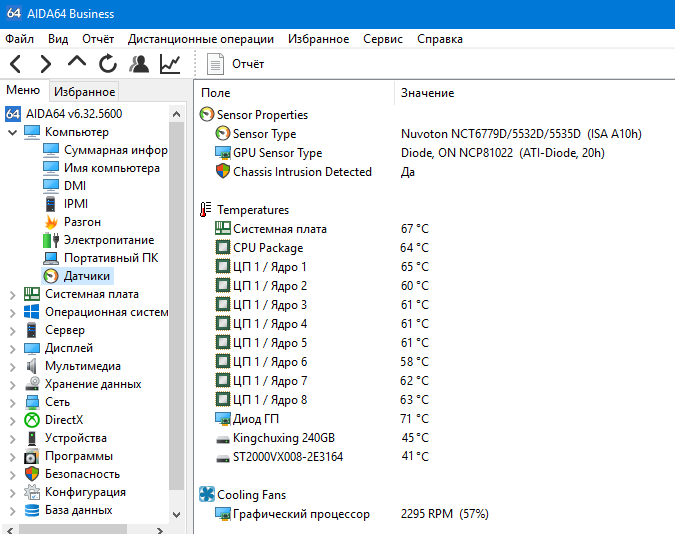

Без вентиляторов в средней нагрузке на процессор и 85% на GPU система прогрелась до следующих параметров:

https://c.dns-shop.ru/thumb/st4/fit/675/534/2bc53267a8f1fbd141b8a7f1730a923d/q93_e97f7925d7ffc94ef0aa2d9f22a6efe195faf1df0bc1ee2e3b6a07d45e815561.png

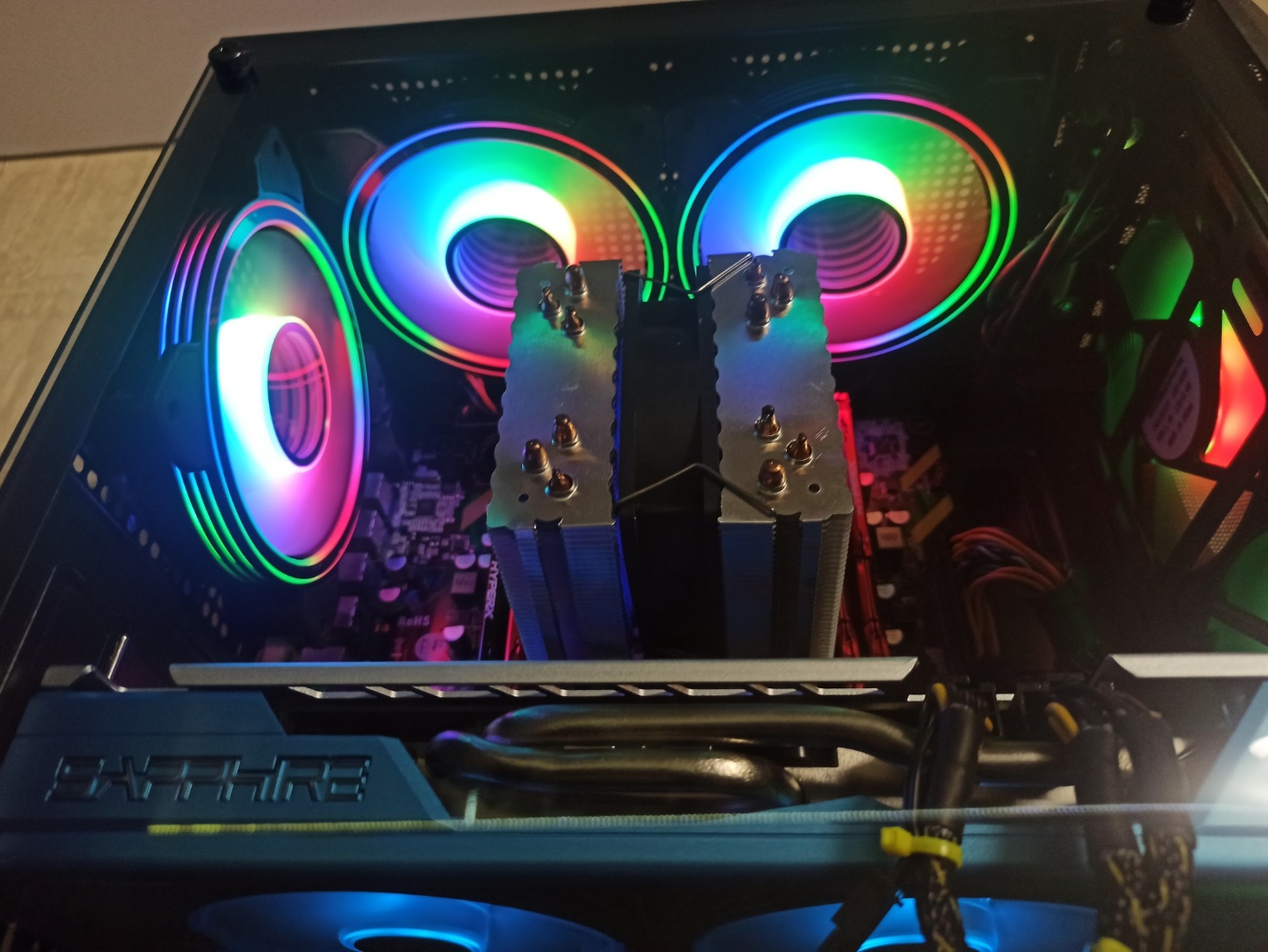

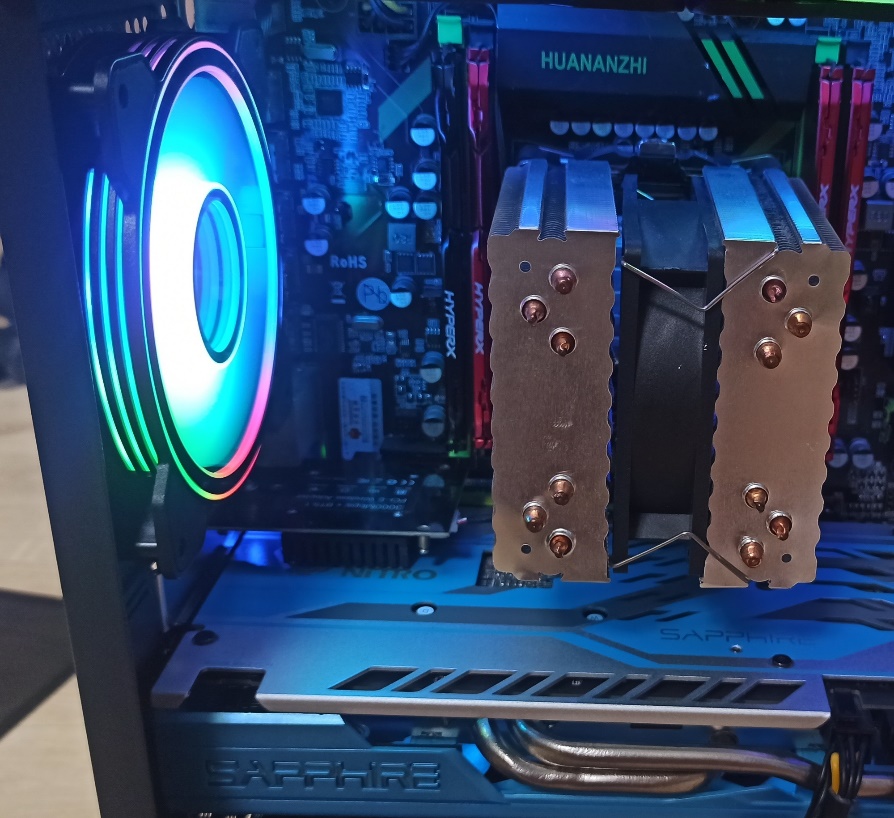

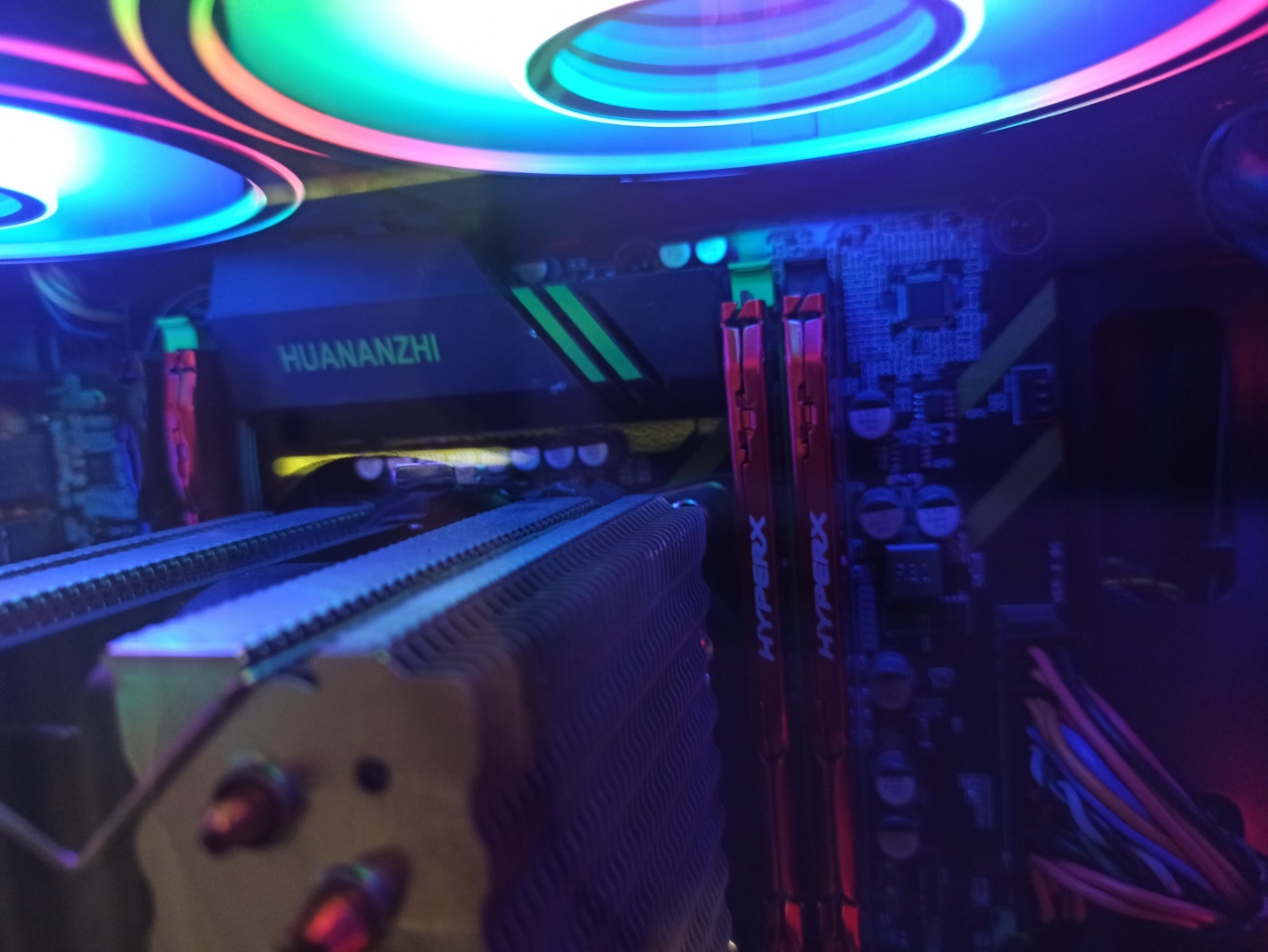

После установки комплекта Mirage 12 Pro (вентиляторы 1 на «выдув», 2 на «вдув») и прежних значениях параметров нагрузки, оставили систему на 20 минут (комнатная температура (22,7 градусов Цельсия).https://c.dns-shop.ru/thumb/st4/fit/2536/2320/8876397807ac4dff8ea8b8373e9ef077/q93_f9e01fb28c8908e17719d1d13dbc241ac02172f9717beb53c0a219d195d326b8.jpg

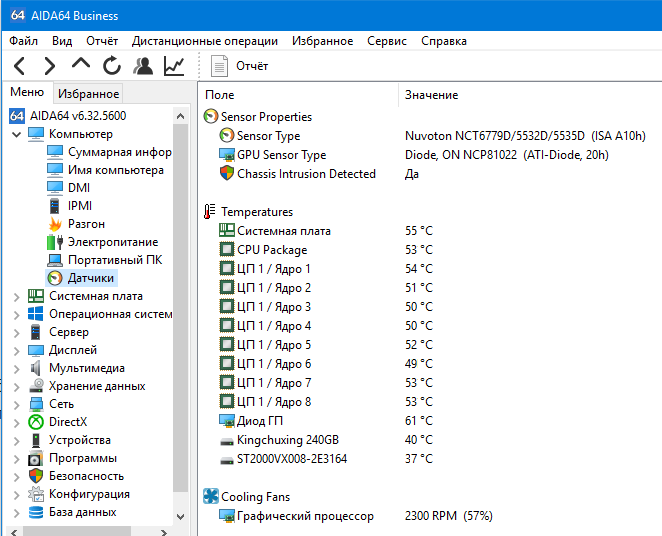

На хабе H66F установили максимальный режим работы вентиляторов. По прошествии времени, показатели температуры стали следующими:

https://c.dns-shop.ru/thumb/st4/fit/662/536/0a02e04a390f1d710ee390334196aa87/q93_4d4103e360783f1123ee24919abcd53d307c2bbfd8fd2fc6b442ec4da97d4afa.png

При установке на H66F минимальной скорости вентиляторов, получили следующие показания температуры:

https://c.dns-shop.ru/thumb/st4/fit/658/534/fe4783518c48f28d38a423d75b2782a7/q93_5242748d0df68d4275e843abe7541709f4fc0409bc968f43aba3ca61753c044f.png

Результаты теста показали высокую эффективность комплекта Mirage 12 Pro в охлаждении системы даже на минимальном скоростном режиме работы. После добавления вентиляторов в корпус общая температура системы заметно снизилась.  Комплект (при наименьшей скорости вращения вентиляторов) не сильно повлиял на температурный режим работы видеокарты, так как нагрузка на GPU была высокой. Но при добавлении дополнительных трёх вентиляторов (+1 на «вдув» спереди, +2 на «выдув» сверху), охлаждающая способность всей системы значительно повышается (тем более хаб предусматривает установку до 6 ARGB-вентиляторов).

Холодный тест мы уже проводили при обзоре Spectro 12, результаты указали действенность дополнительных корпусных вентиляторов в целом, по этому повторяться не будем, так как получим аналогичные данные теста.

Итог

Достоинства комплекта Mirage 12 Pro:

 цена
 ARGB подсветка
 низкий уровень шума
 дизайн с зеркальной «бесконечностью»
 антивибрационные прокладки в конструкции вентилятора
 хаб с пультом ДУ в комплекте
 возможность подключения к хабу 6 вентиляторов и других систем подсветки

Недостатки:

 разъём вентиляторов нельзя подключить напрямую к материнским платам
 отсутствие в комплекте разветвителя на 4pin и 3pin 5V ARGB.

AeroCool Mirage 12 ARGB Pro – отличный комплект для моддинга любого корпуса ПК, который придаст индивидуальность сборке, благодаря эффекту «бесконечности», созданному зеркальными поверхностями. Рекомендуем устанавливать вентиляторы таким образом, чтобы их было видно через обзорную панель или боковое стекло, так как под сеткой данный эффект теряется. Входящий в комплект хаб H66F обеспечивает управления не только подсветкой, но и скоростными режимами при помощи пульта ДУ, что довольно удобно.
