Nintendo DS Lite: большой ремонт — тачскрин, разъем шлейфа, USB-C и кнопка включения

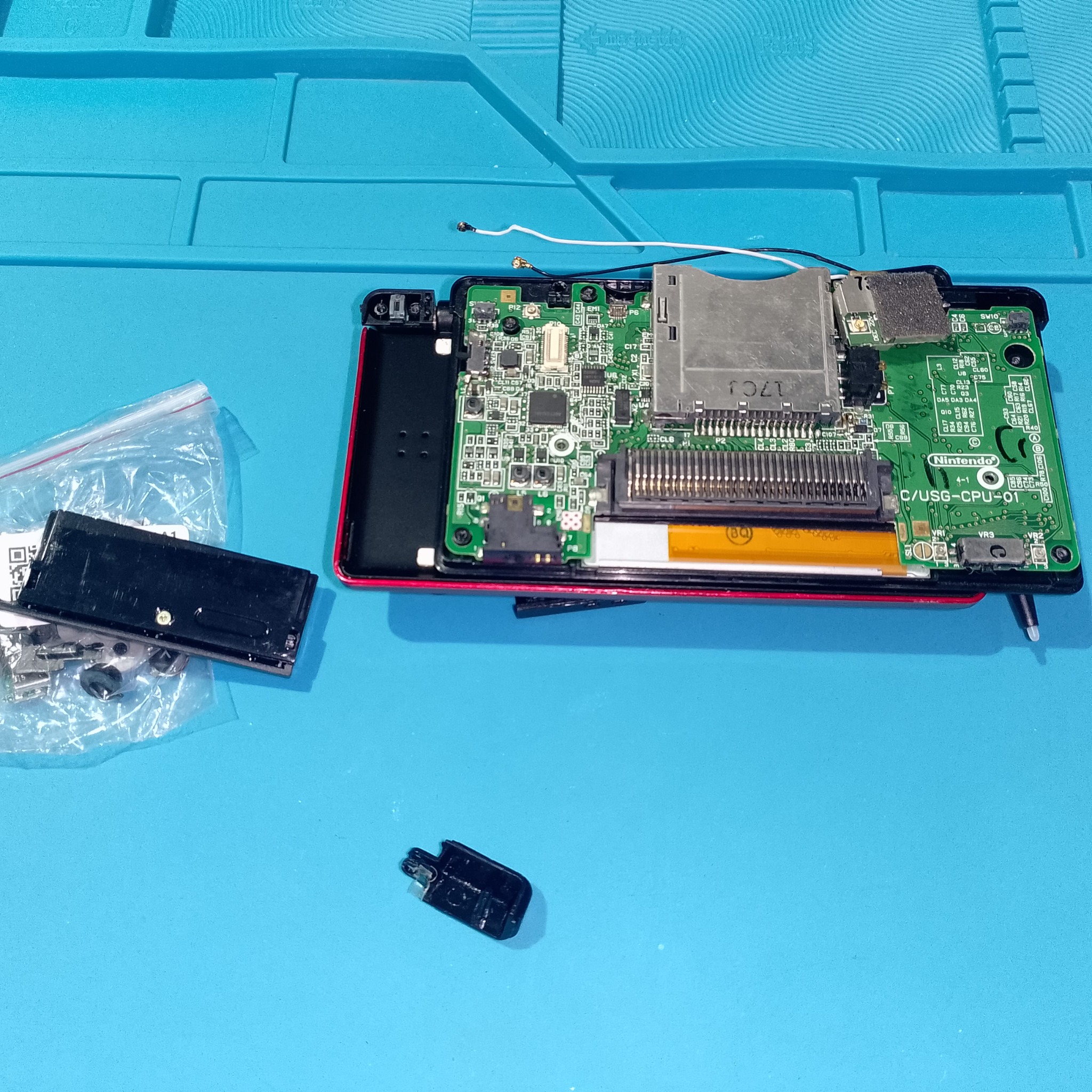

Nintendo DS Lite большой ремонт начался с нижнего тачскрина, а по ходу разборки затронул почти все проблемные места старой консоли. Сначала нужно было заменить сенсорный слой нижнего экрана. Затем пришлось разбираться с разъемом шлейфа тачскрина, потому что новый сенсор сам по себе не спасает, если плата плохо держит его шлейф.
После этого дошла очередь до питания: родной вход заменен на USB-C, чтобы консоль можно было заряжать обычным кабелем. Но это не главный смысл ремонта, а только одна из доработок. Сейчас для DS Lite продаются недорогие переходники под штатный разъем, поэтому менять питание на Type-C не обязательно. Здесь консоль уже была разобрана глубоко, и заодно удалось привести в порядок кнопку включения, которая отвалилась от времени.
Содержание
С чего начался ремонт
Главная жалоба шла от нижней части консоли: сенсорный экран уже не давал нормальной работы. Для DS Lite это типичный возрастной ремонт. Нижний дисплей и тачскрин выглядят как один узел, но на деле сенсорный слой стоит отдельно поверх экрана и уходит в плату тонким шлейфом.
Сначала логично заменить сам тачскрин. Однако дальше быстро выясняется важная вещь: если разъем шлейфа на плате поврежден, новый сенсор тоже будет вести себя плохо. Поэтому ремонт пошел шире — сначала экранный узел, затем FPC-разъем, после этого питание и уже в конце кнопка включения.

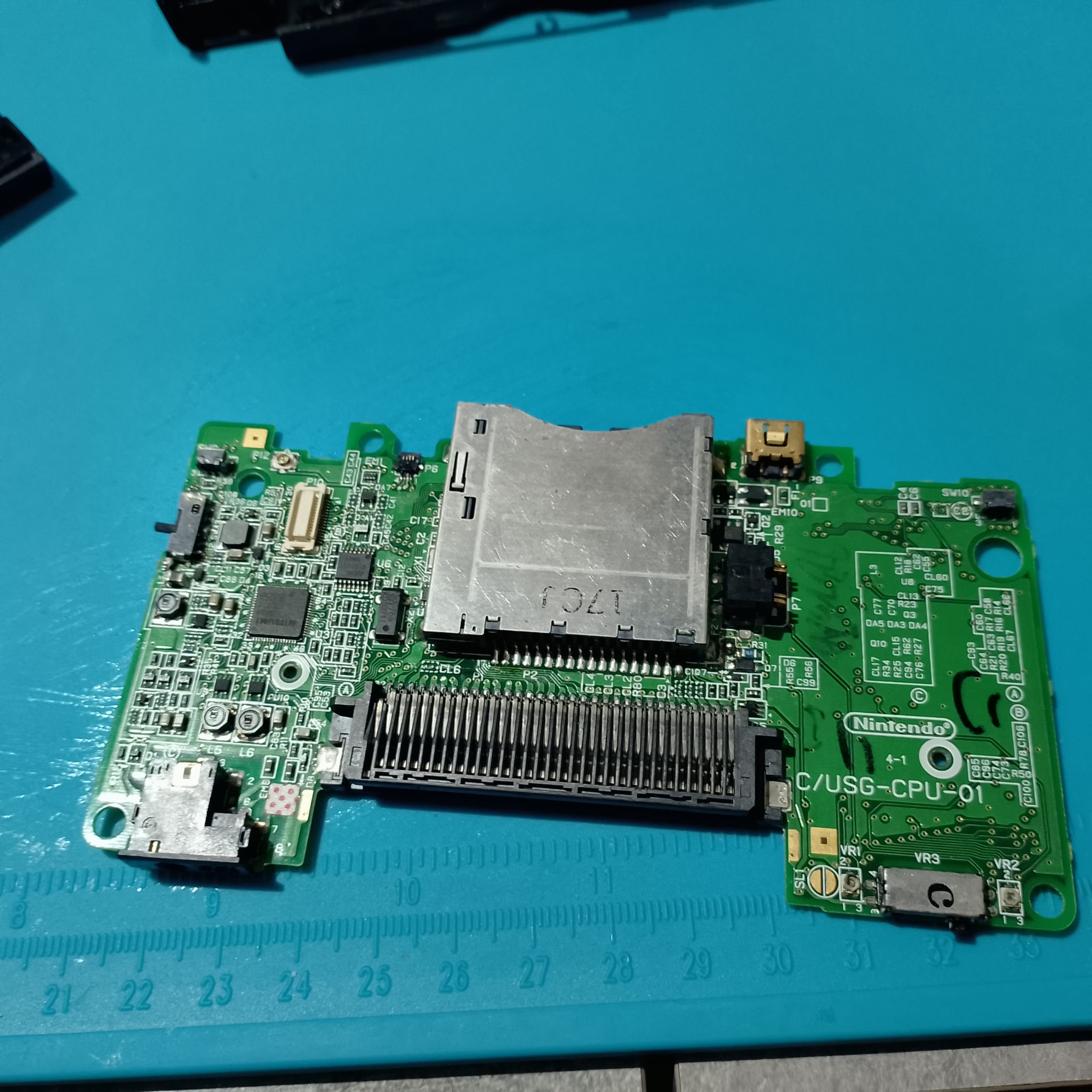

При такой работе лучше не спешить. У DS Lite тонкие шлейфы, небольшие защелки и старый пластик. Кроме того, часть деталей держится уже не как новая, поэтому грубое движение может добавить новую поломку там, где изначально ее не было.

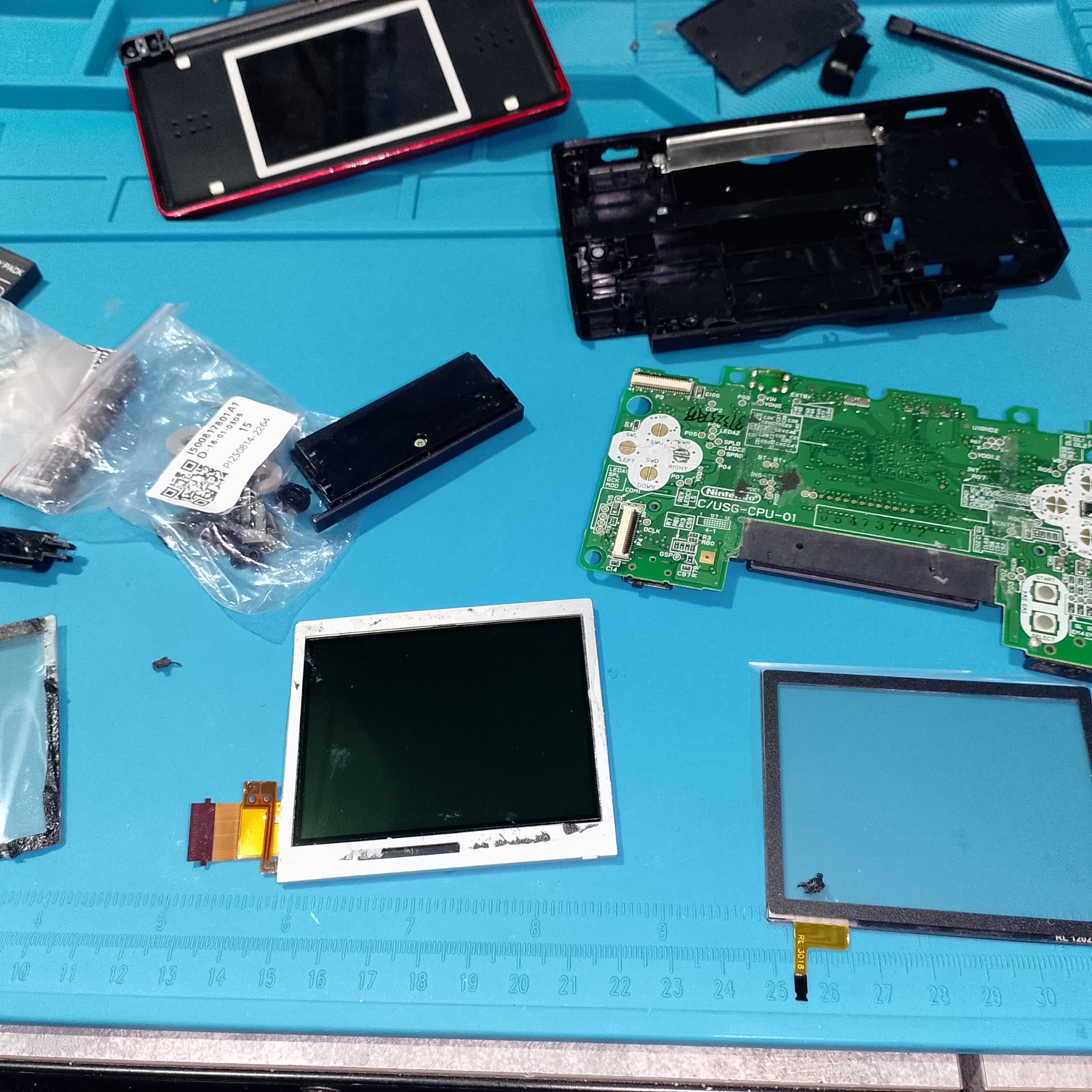

Нижний тачскрин и экран

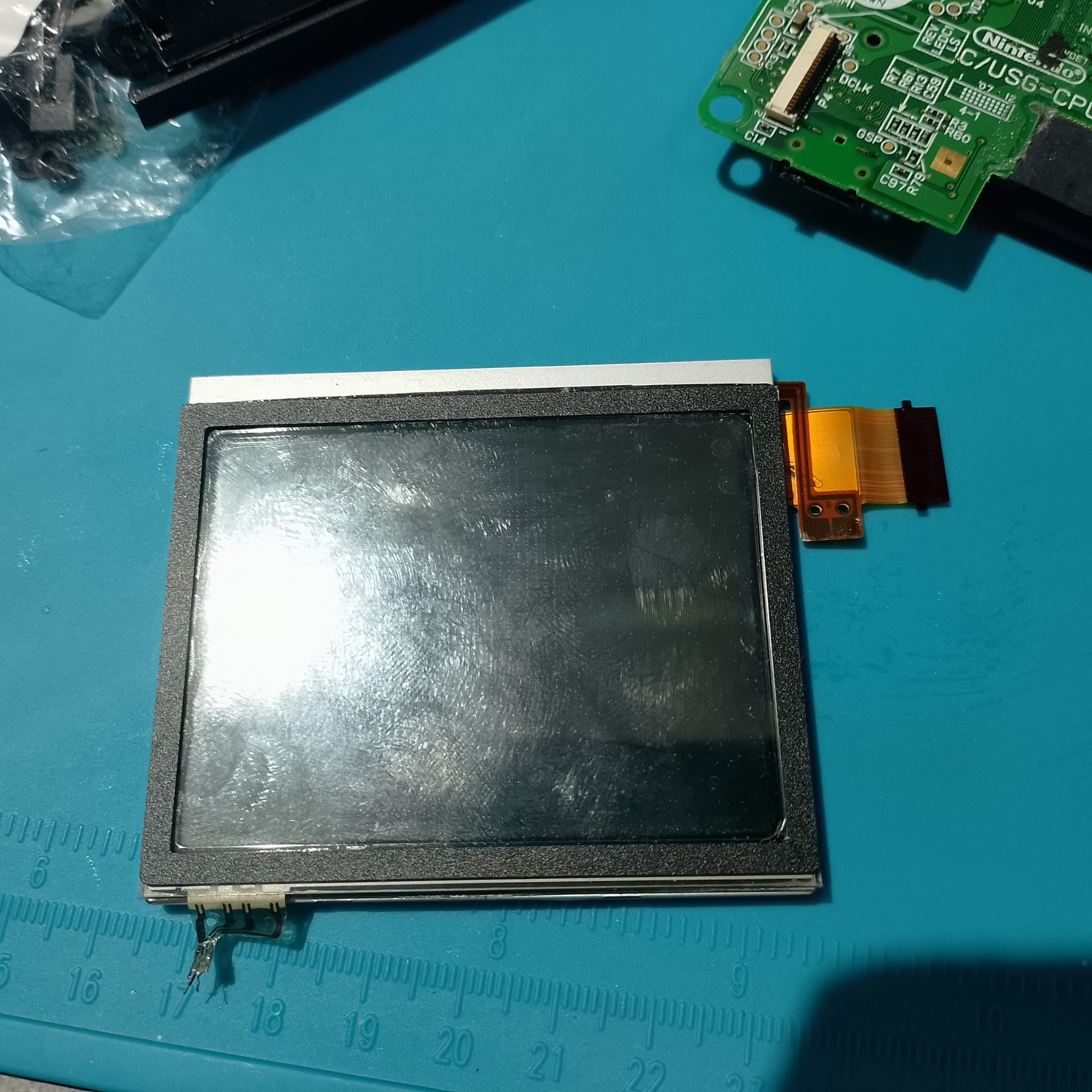

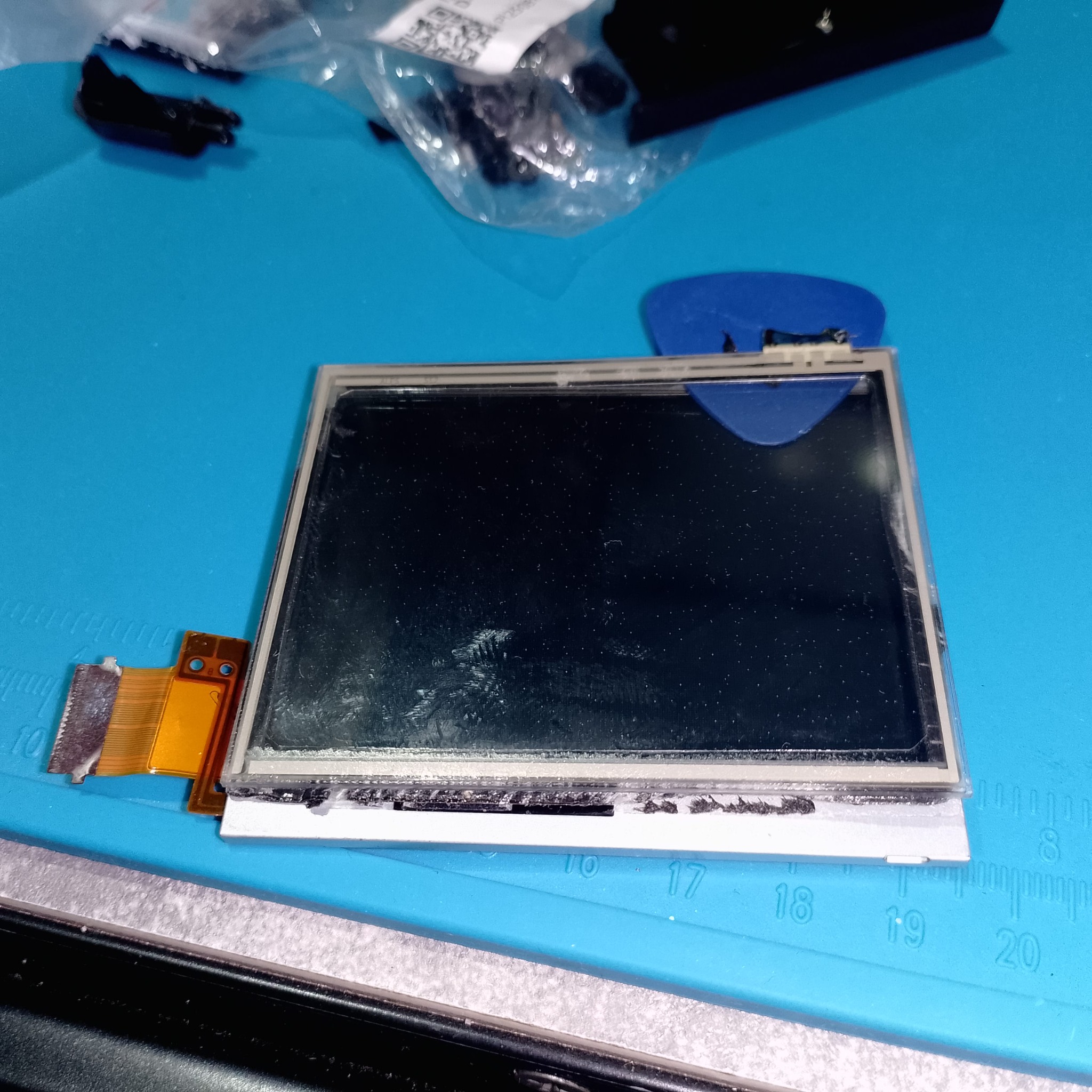

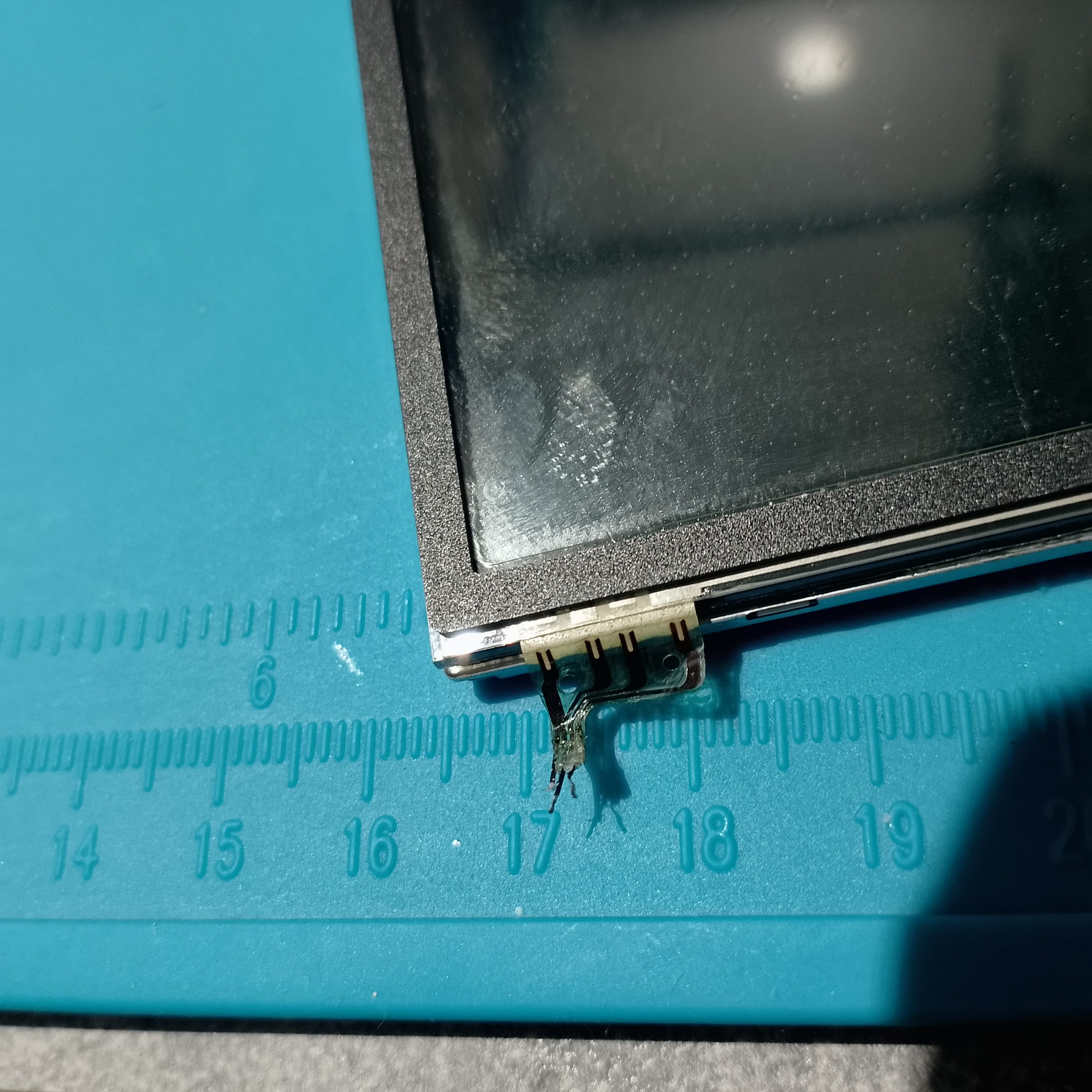

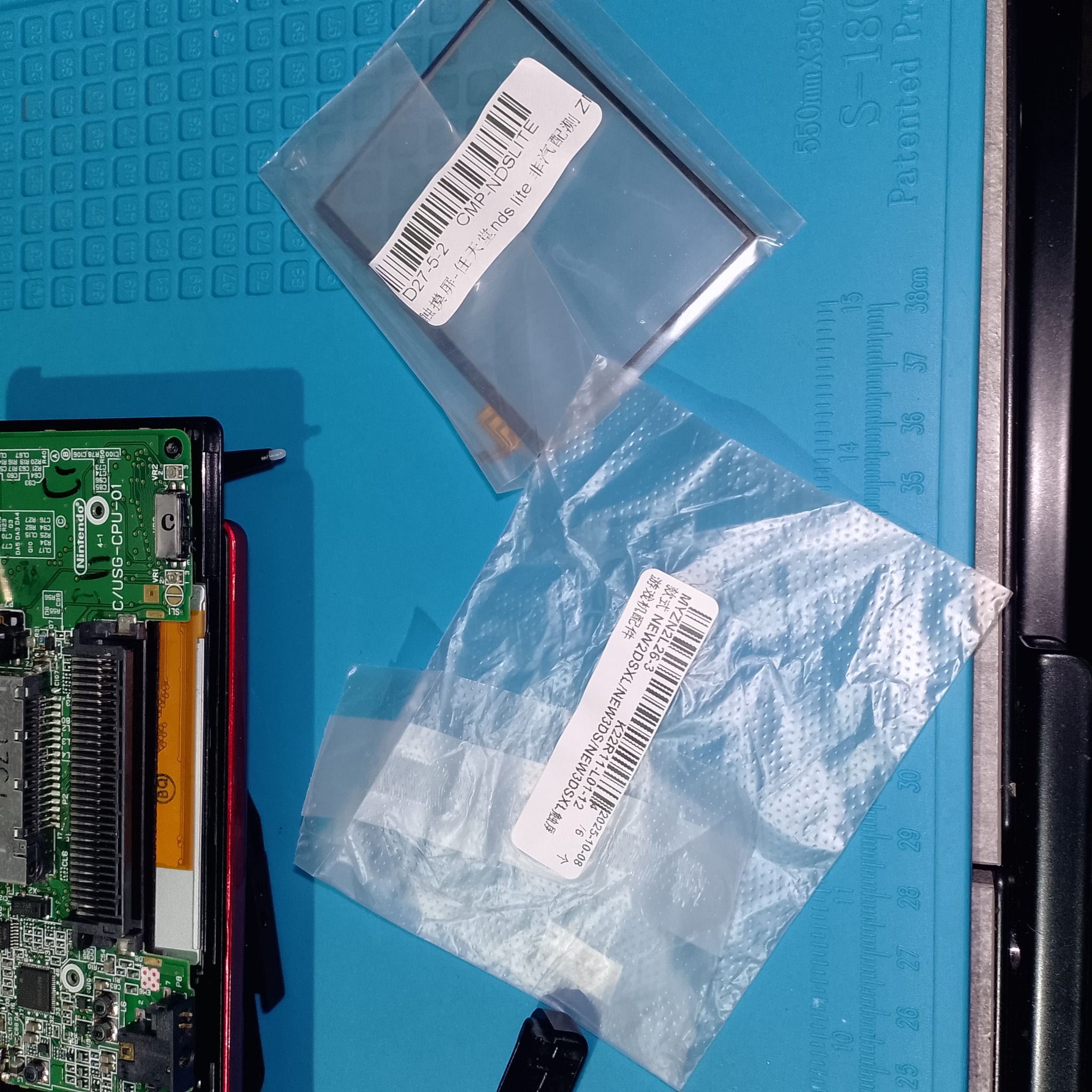

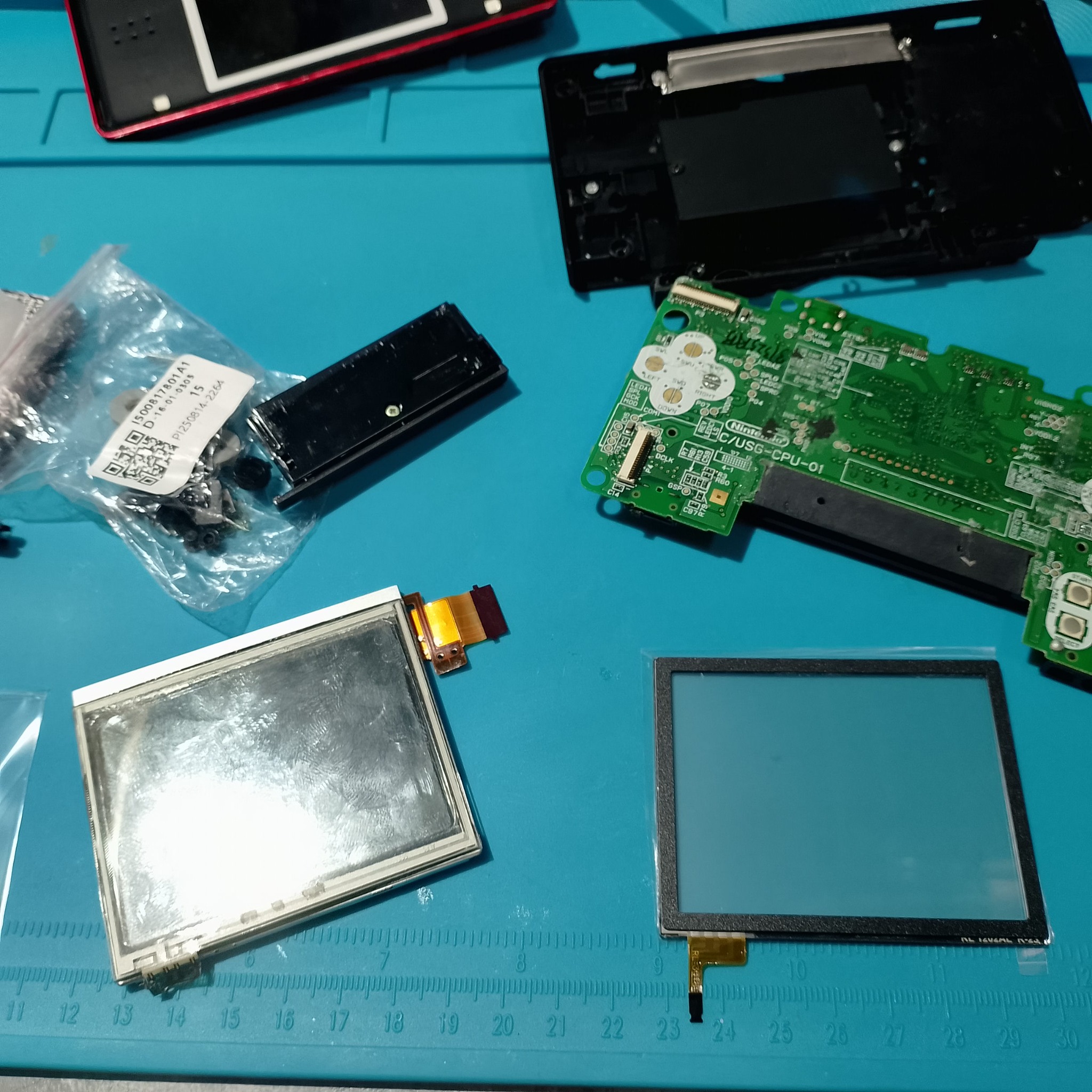

Нижний сенсорный слой меняется отдельно от дисплея. Это удобно, потому что при живом изображении не нужно покупать весь экран целиком. С другой стороны, при разделении слоев легко занести пыль, оставить перекос или повредить тонкий шлейф.

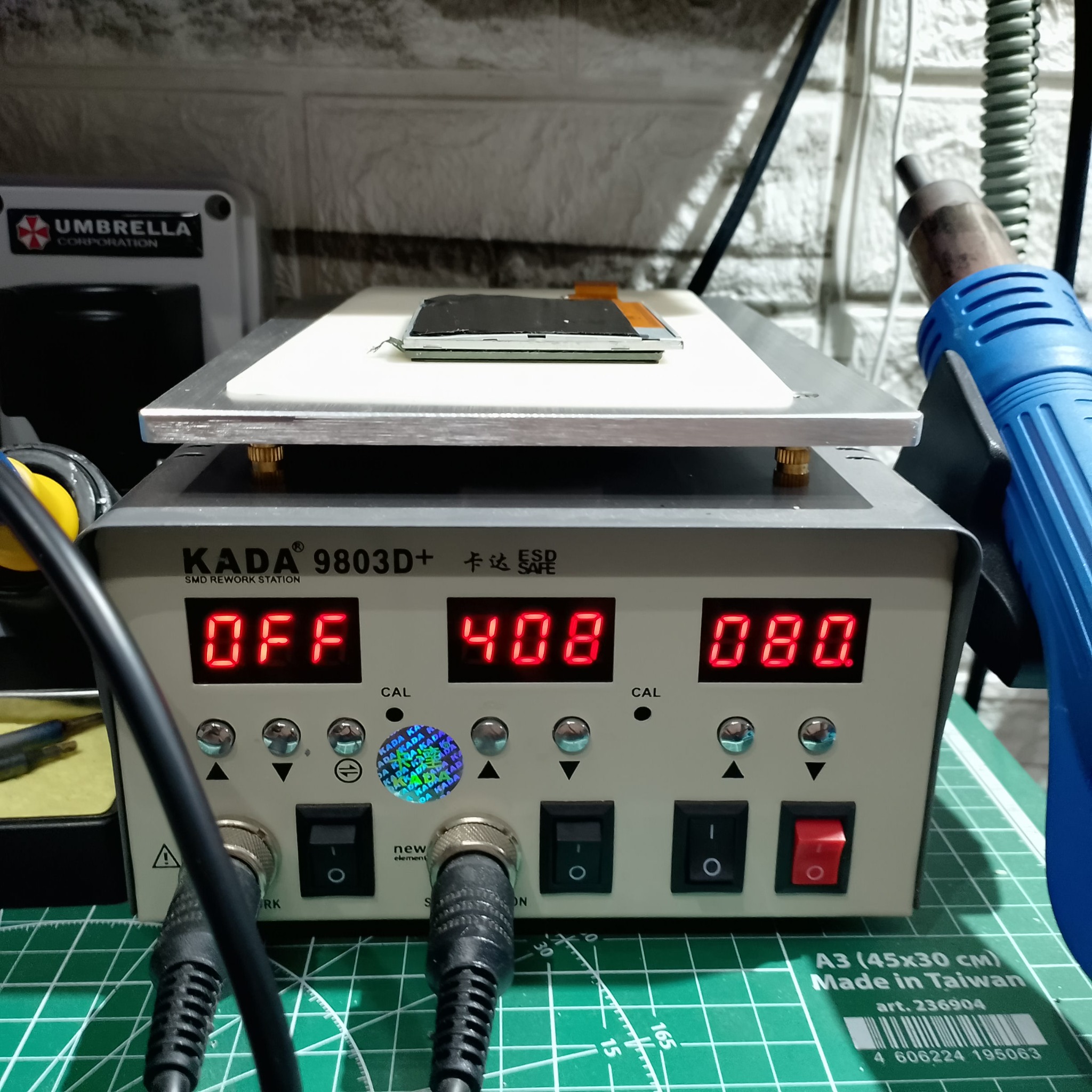

Чтобы снять старый сенсор, можно слегка прогреть клей. Поэтому здесь пригодилась нагревательная платформа: она помогает размягчить слой, не ковыряя экран силой. Главное — не перегреть дисплей и не давить в центр, потому что старые экраны не любят лишнее тепло и изгиб.

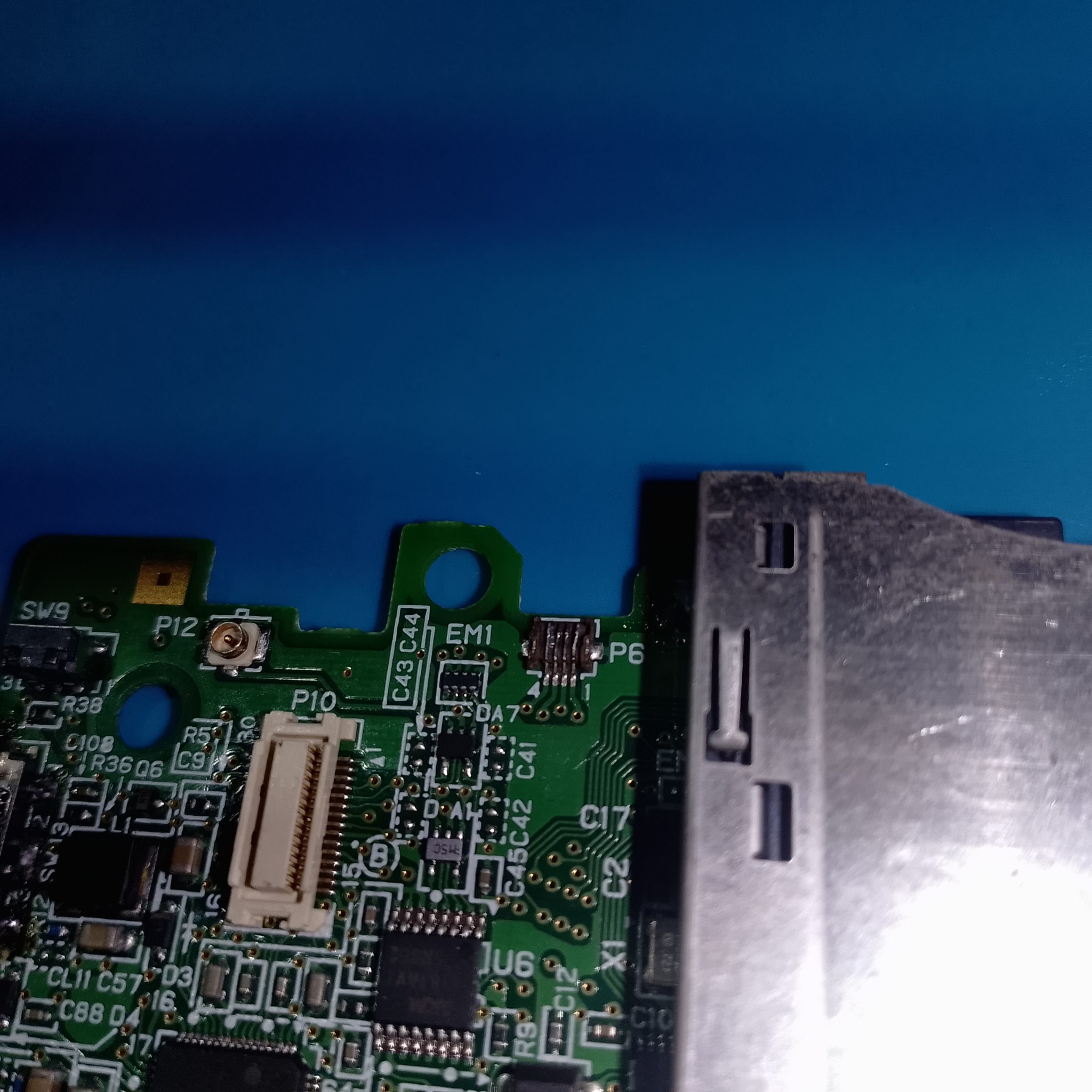

Разъем шлейфа тачскрина

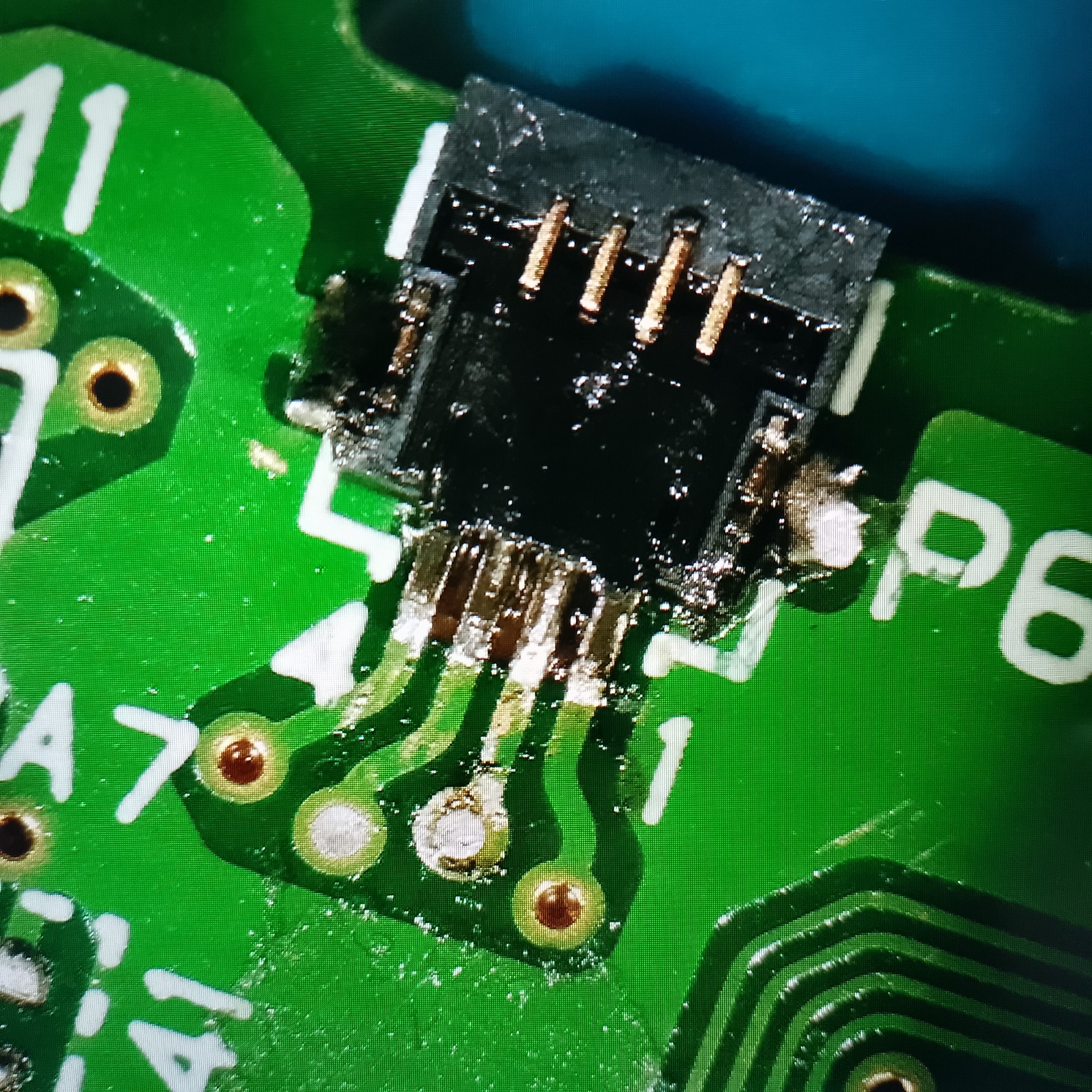

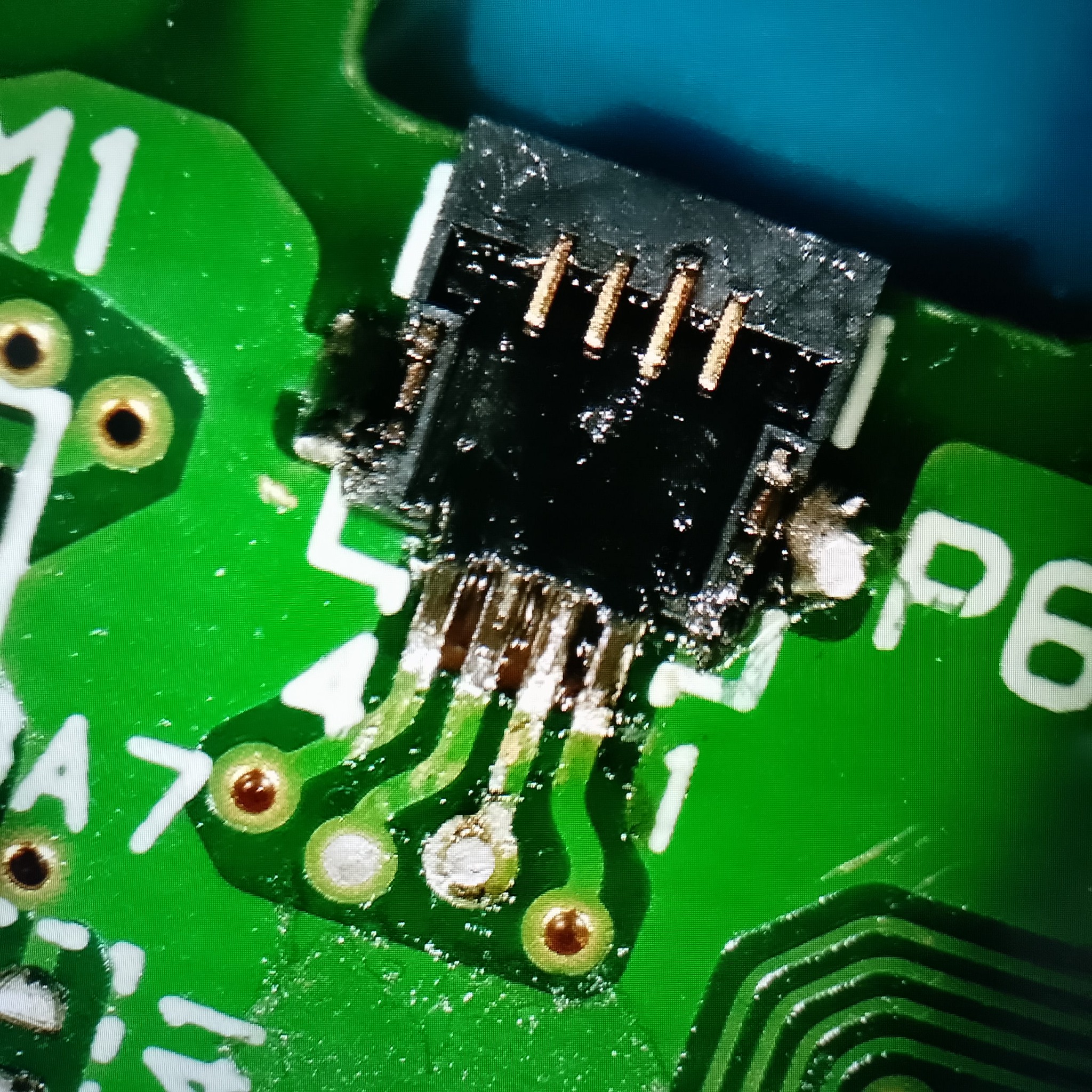

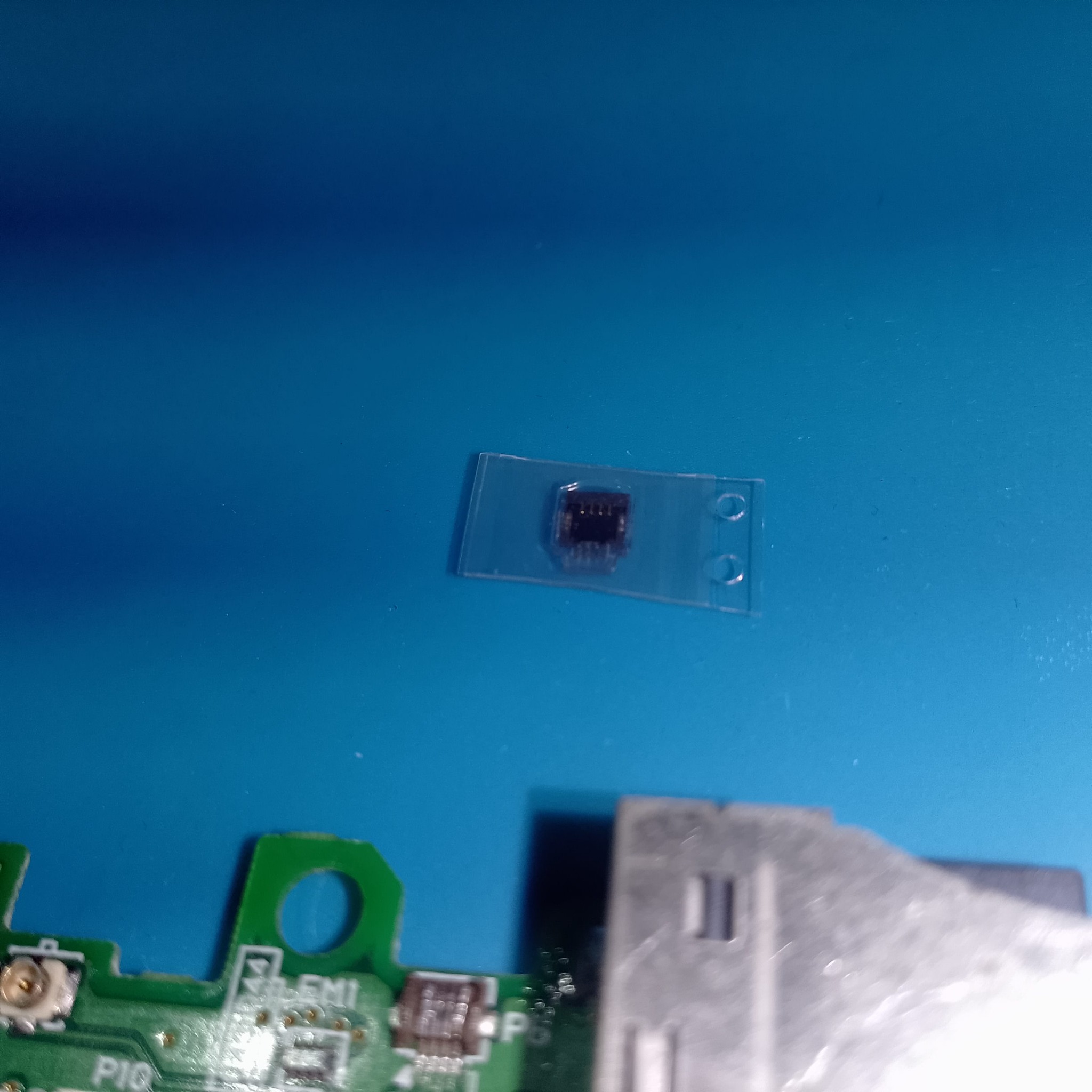

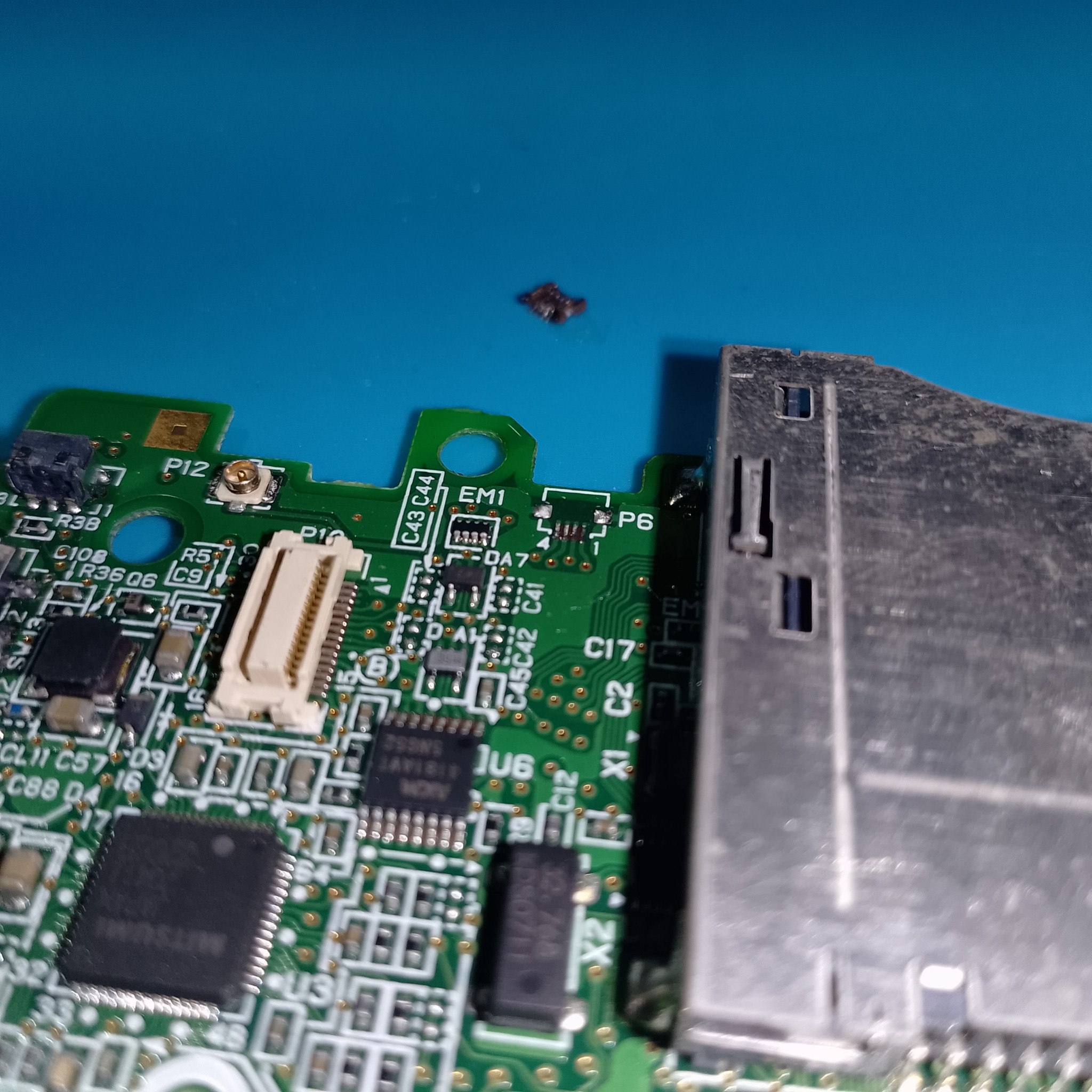

Следующая проблема — разъем нижнего шлейфа тачскрина на плате. Это маленький FPC-разъем, который должен ровно прижимать шлейф сенсора. Если защелка сломана, контакты погнуты или пайка плохая, сенсор может то работать, то пропадать.
Снимать такой разъем силой нельзя. Сначала нужно добавить флюс, прогреть выводы, убрать старую деталь и только потом готовить площадки под новую. Затем разъем выставляется ровно по посадочному месту. Иначе шлейф будет входить с перекосом, а защелка быстро сломается снова.

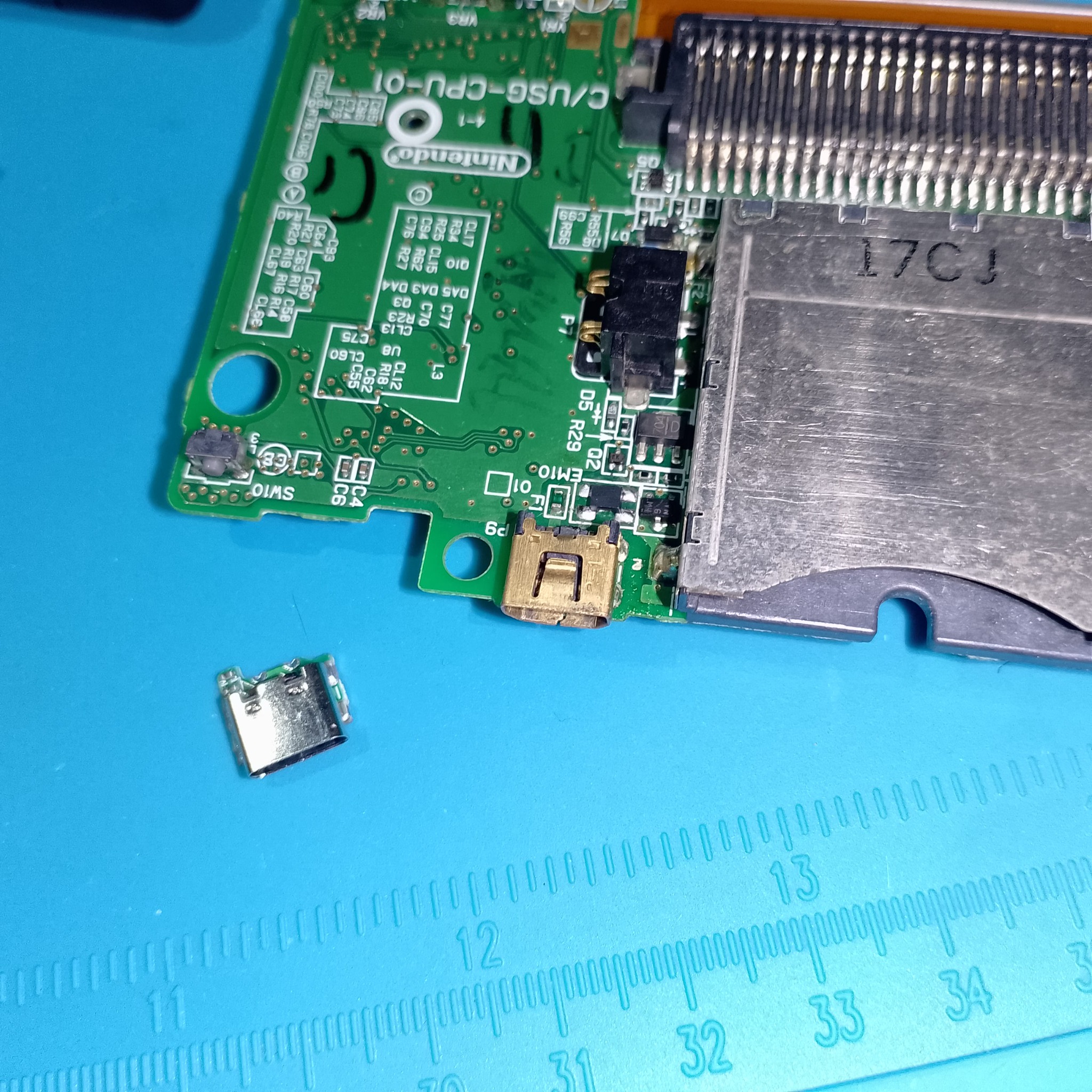

Питание: родной разъем, переходник или USB-C
После экранной части можно было оставить питание штатным. Для DS Lite сейчас легко найти недорогой кабель или переходник под родной разъем, и во многих случаях это лучший путь: корпус остается заводским, плату не надо пилить, а редкую оригинальную зарядку можно не искать.

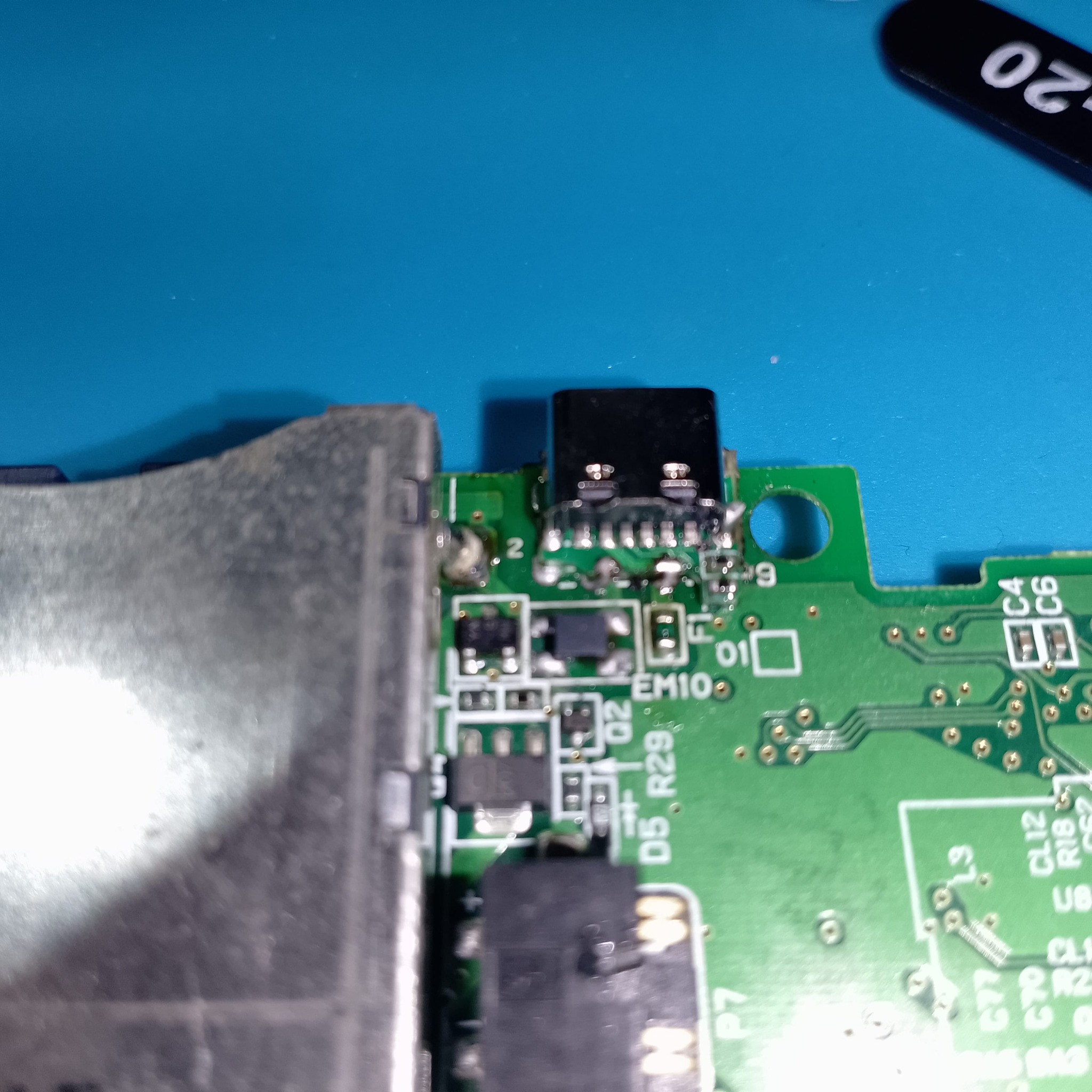

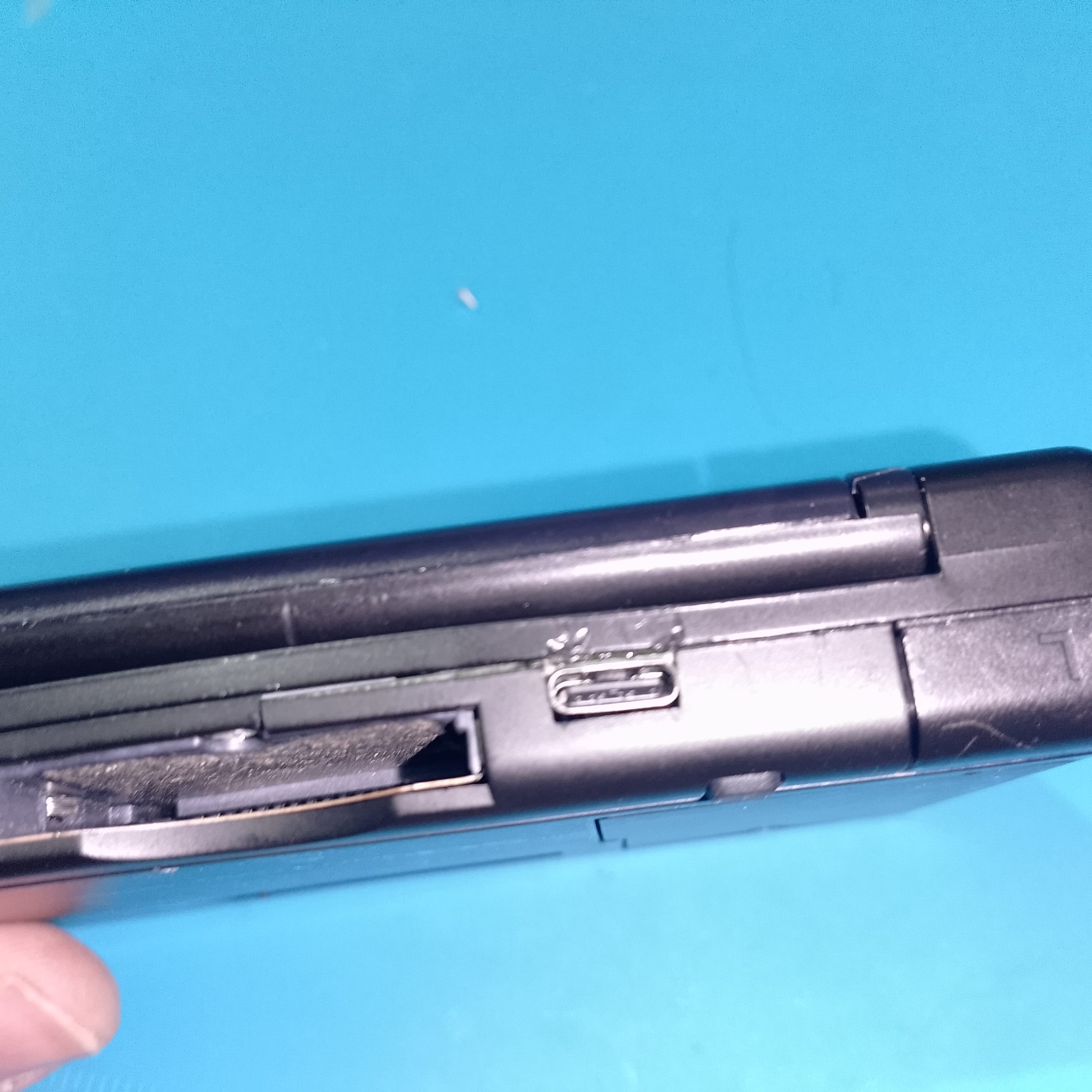

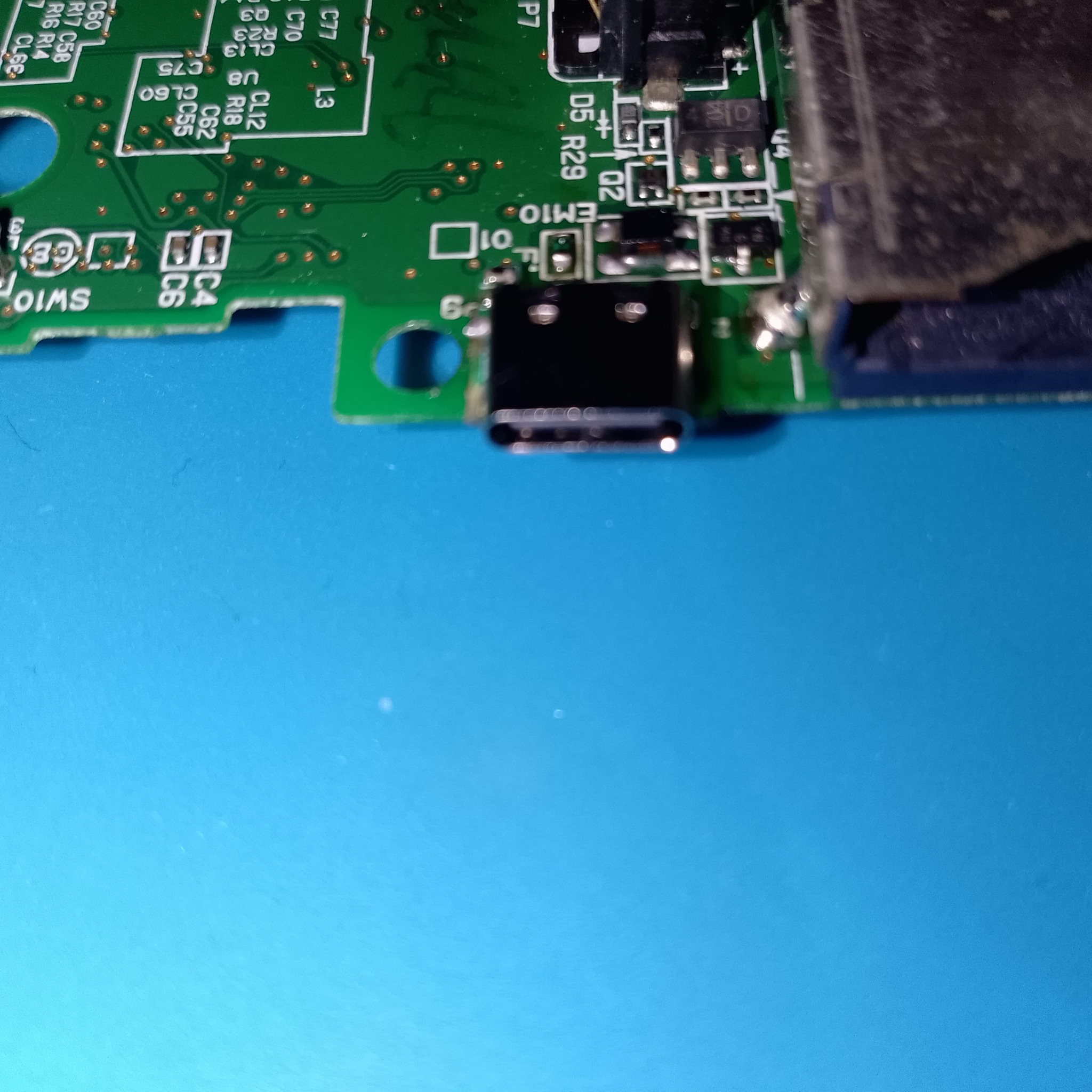

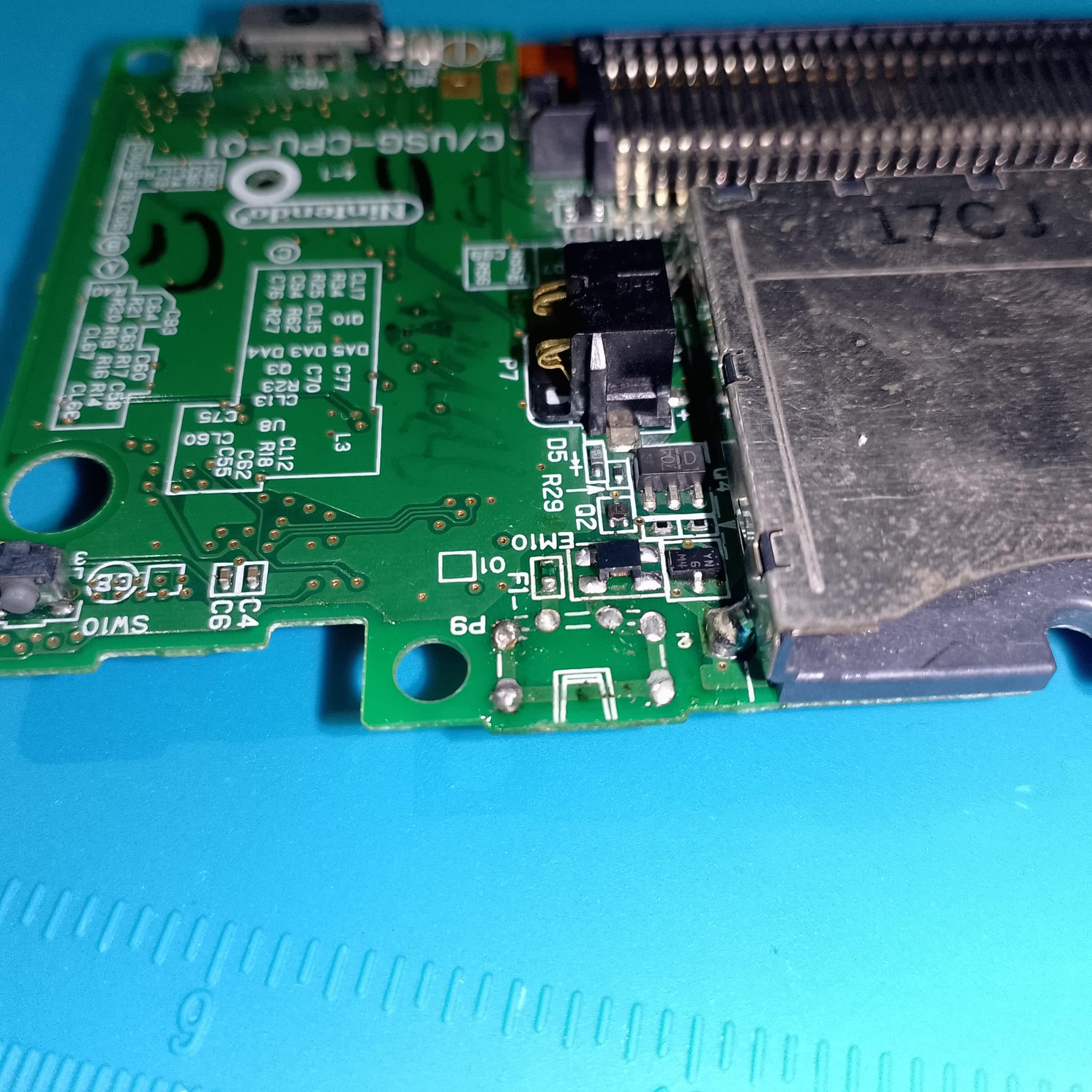

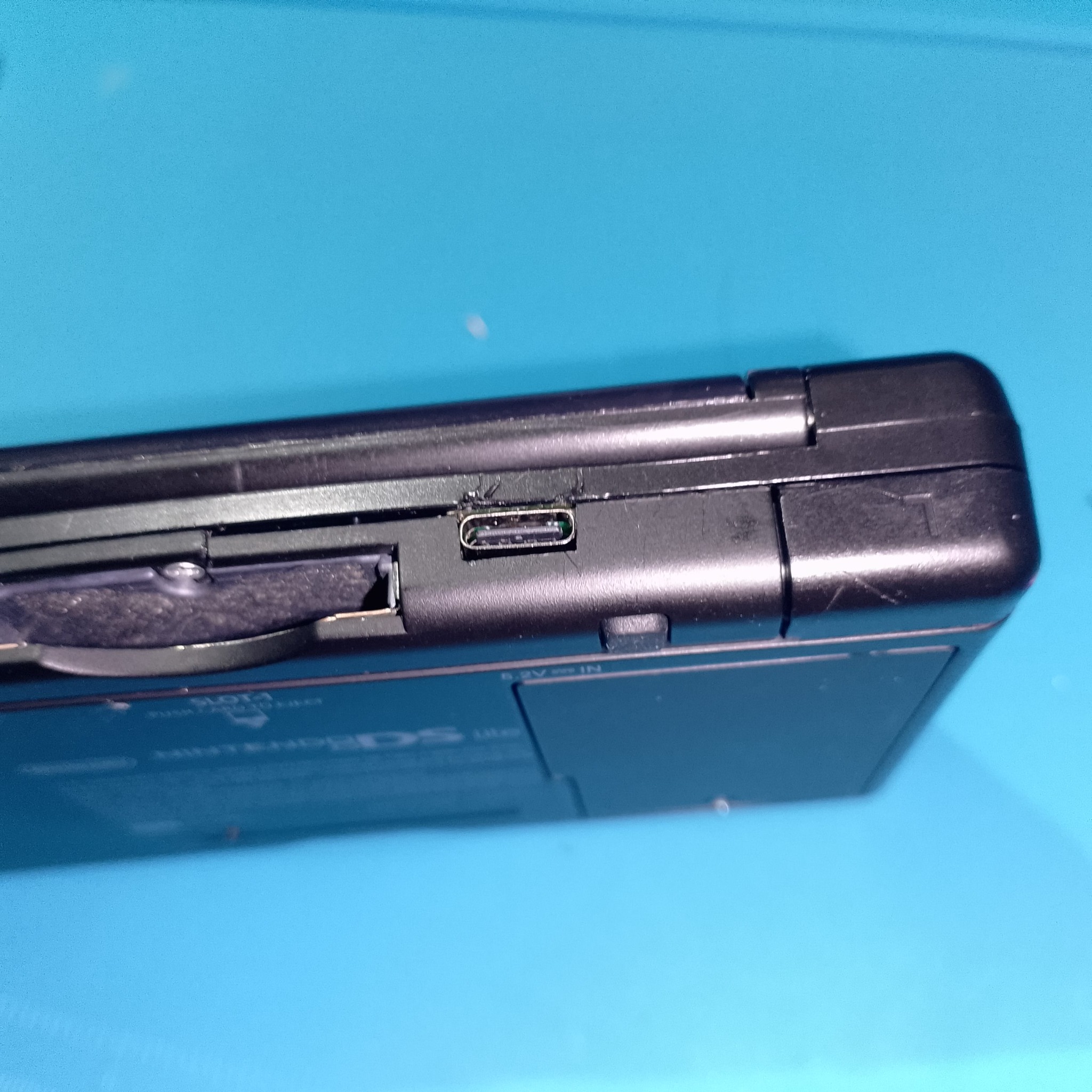

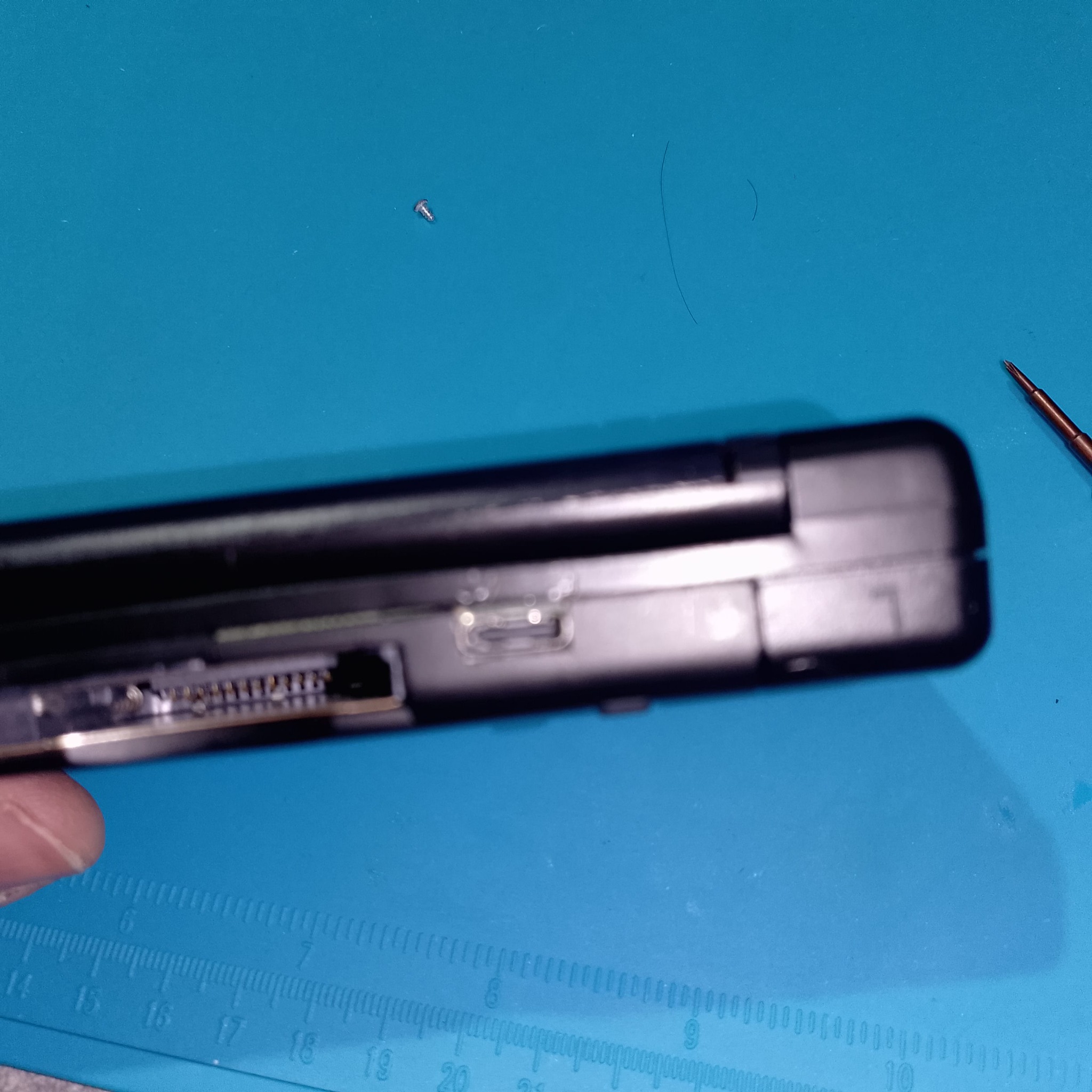

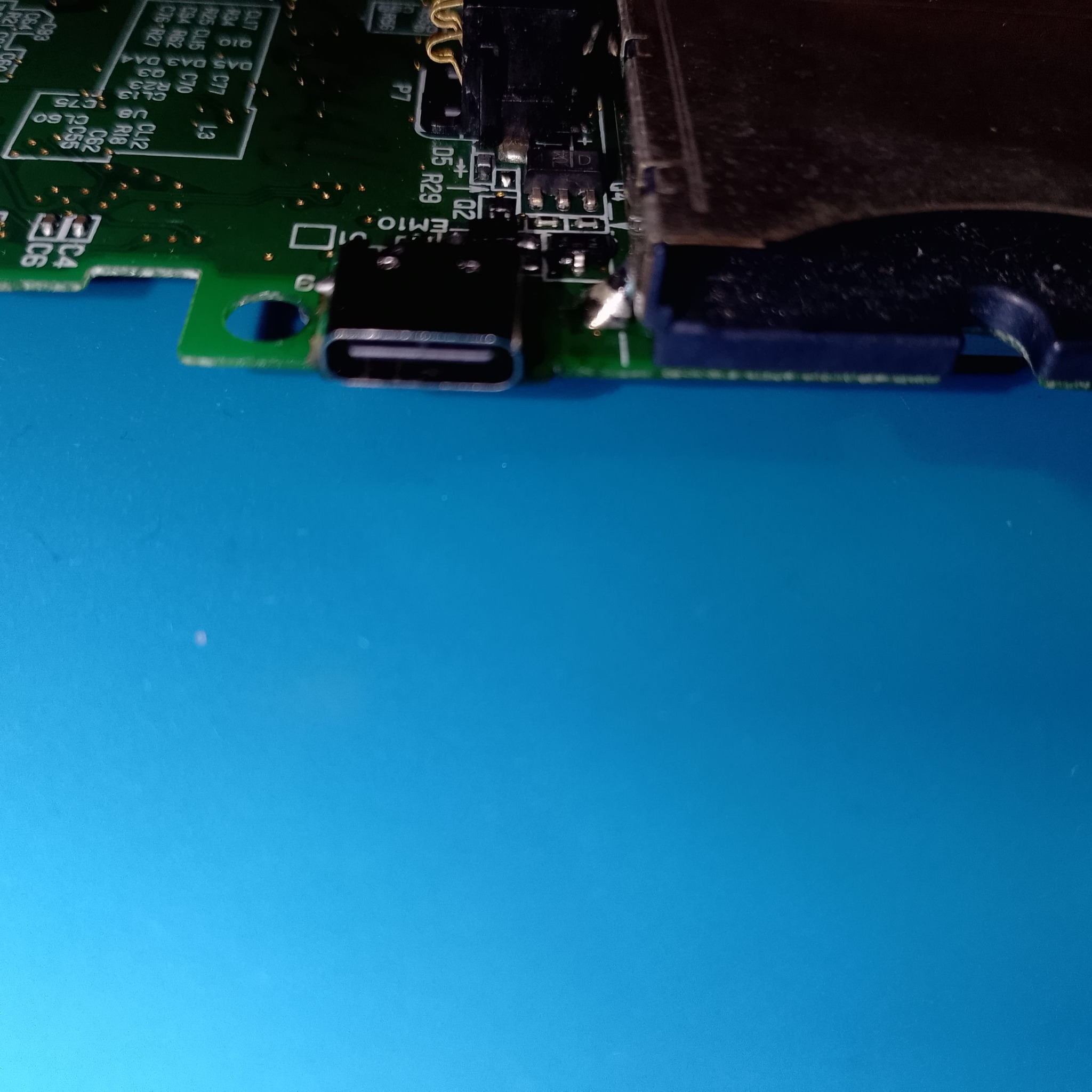

Однако в этом ремонте консоль уже лежала полностью разобранной, а зона питания тоже требовала внимания. Поэтому родной вход заменен на USB-C. Такая доработка удобна в быту, но она не должна превращаться в самоцель. Если родной разъем живой и корпус жалко резать, переходник решает задачу проще.

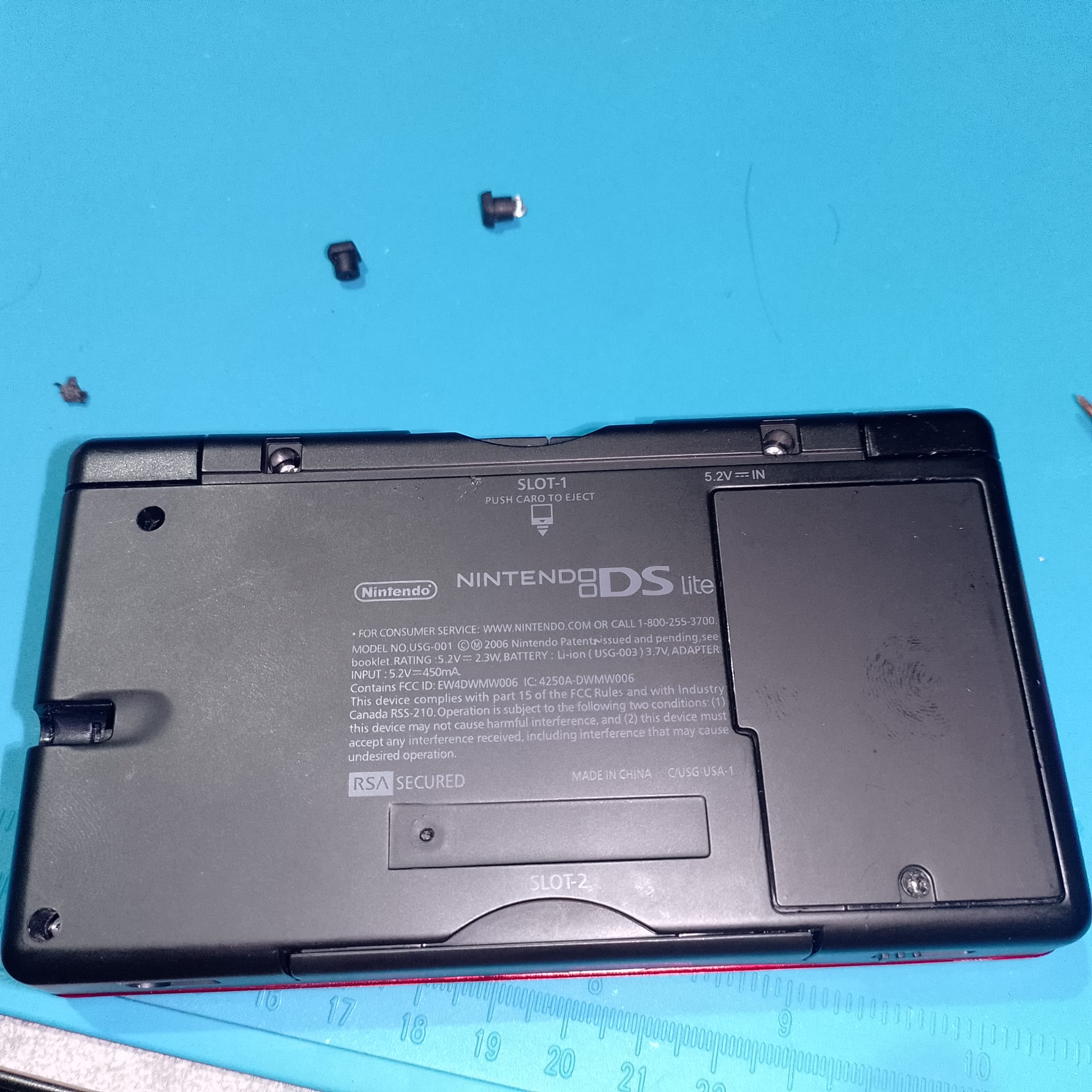

Для DS Lite нужен обычный режим питания около 5V. В официальном руководстве Nintendo DS Lite вход подписан как 5.2V IN, поэтому здесь не нужны повышенные режимы быстрой зарядки. Перед первым включением обязательно проверяются полярность, отсутствие короткого замыкания и механическая посадка нового разъема.

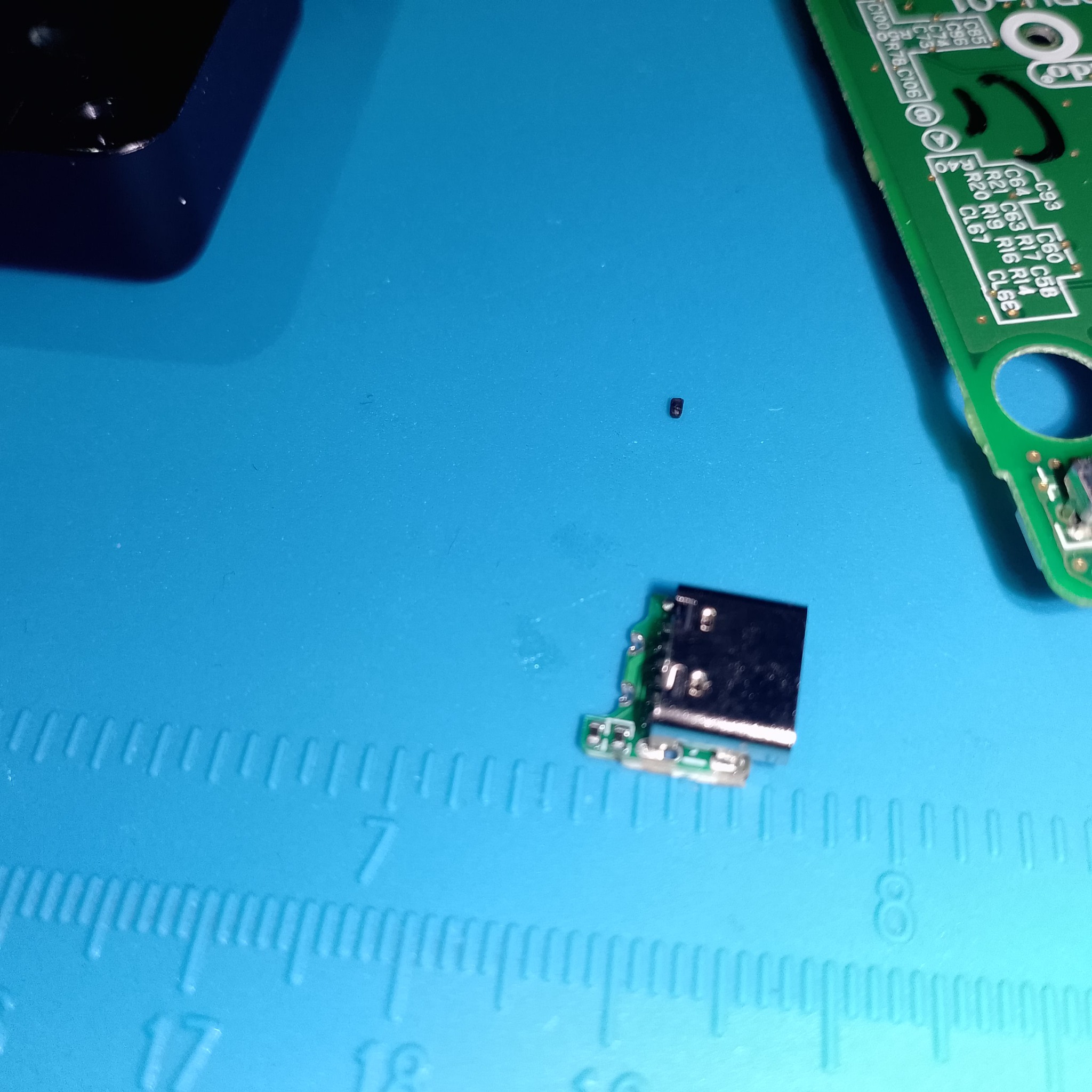

Кнопка включения из микрокнопки

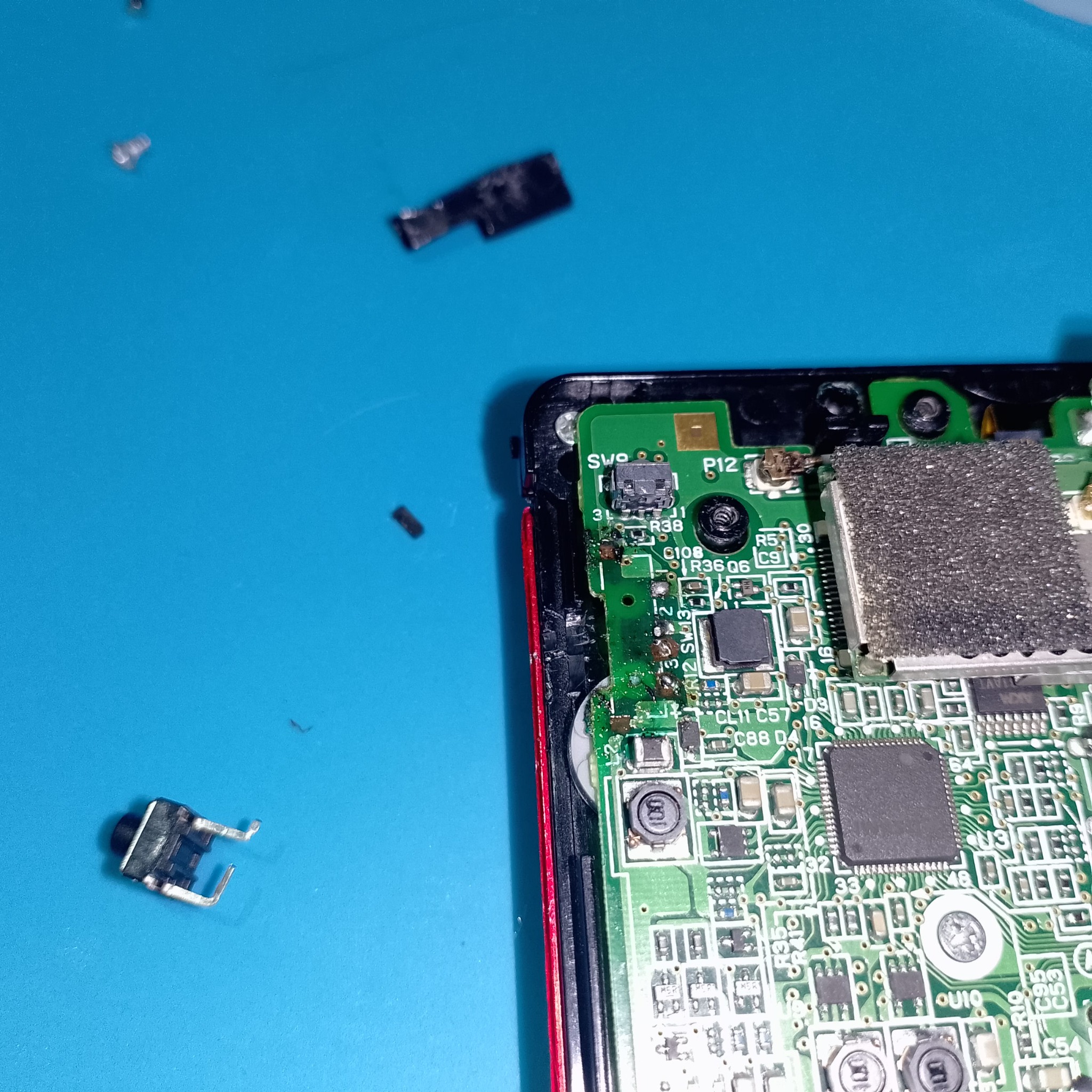

Когда экран и питание уже были восстановлены, всплыла еще одна возрастная поломка: штатная кнопка включения отвалилась. У старой DS Lite это не выглядит странно — пластик и мелкая механика за годы устают, а небольшая деталь может разрушиться просто от времени.

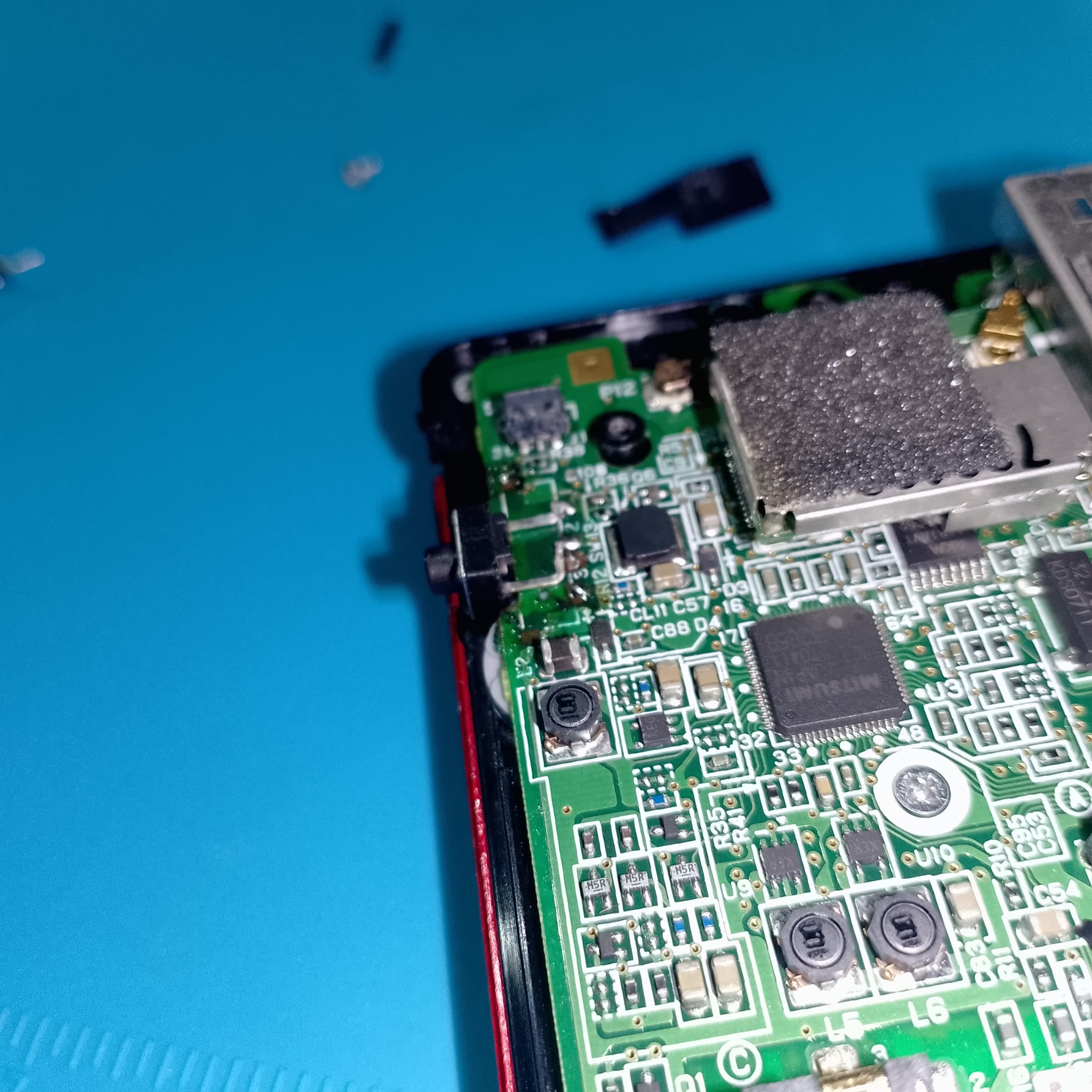

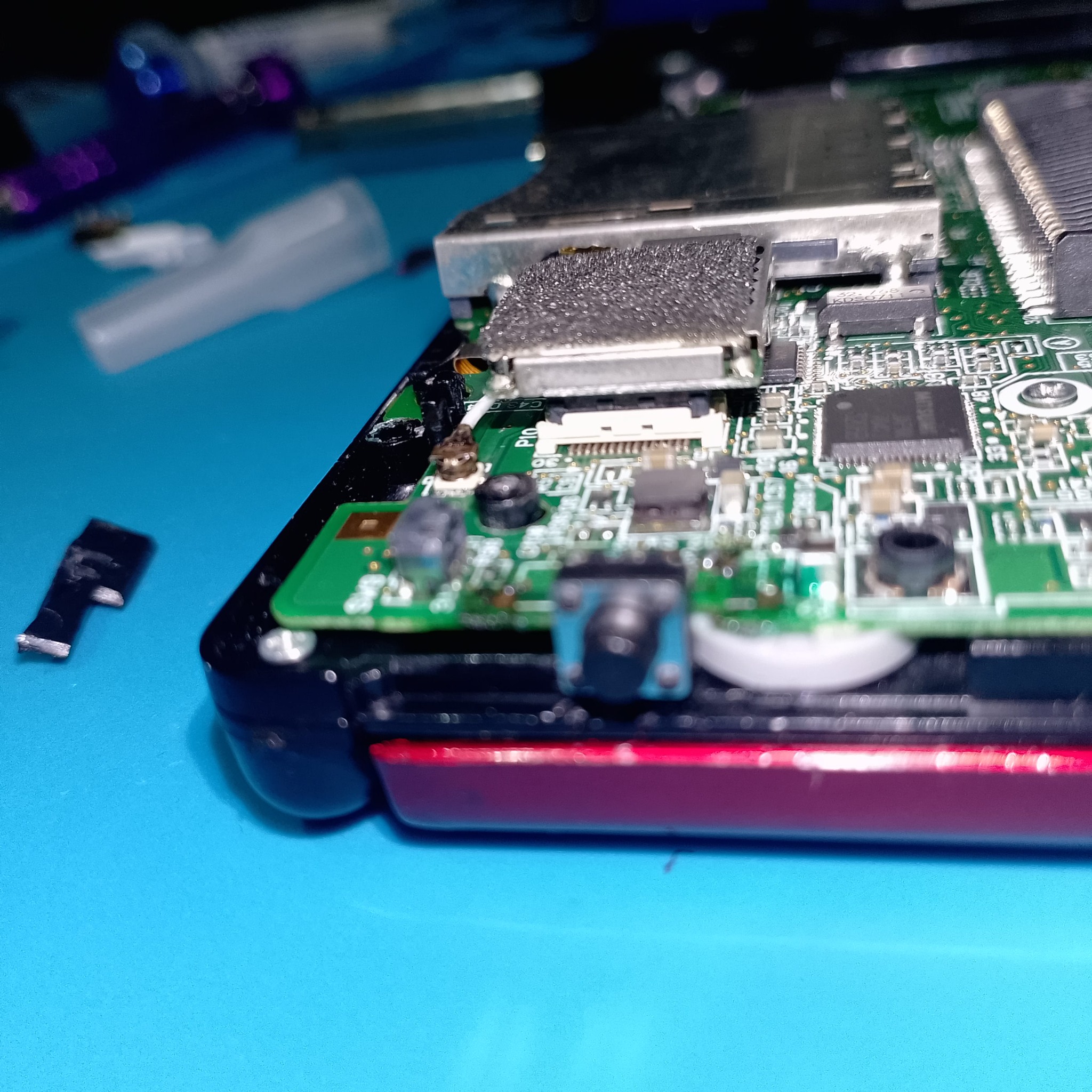

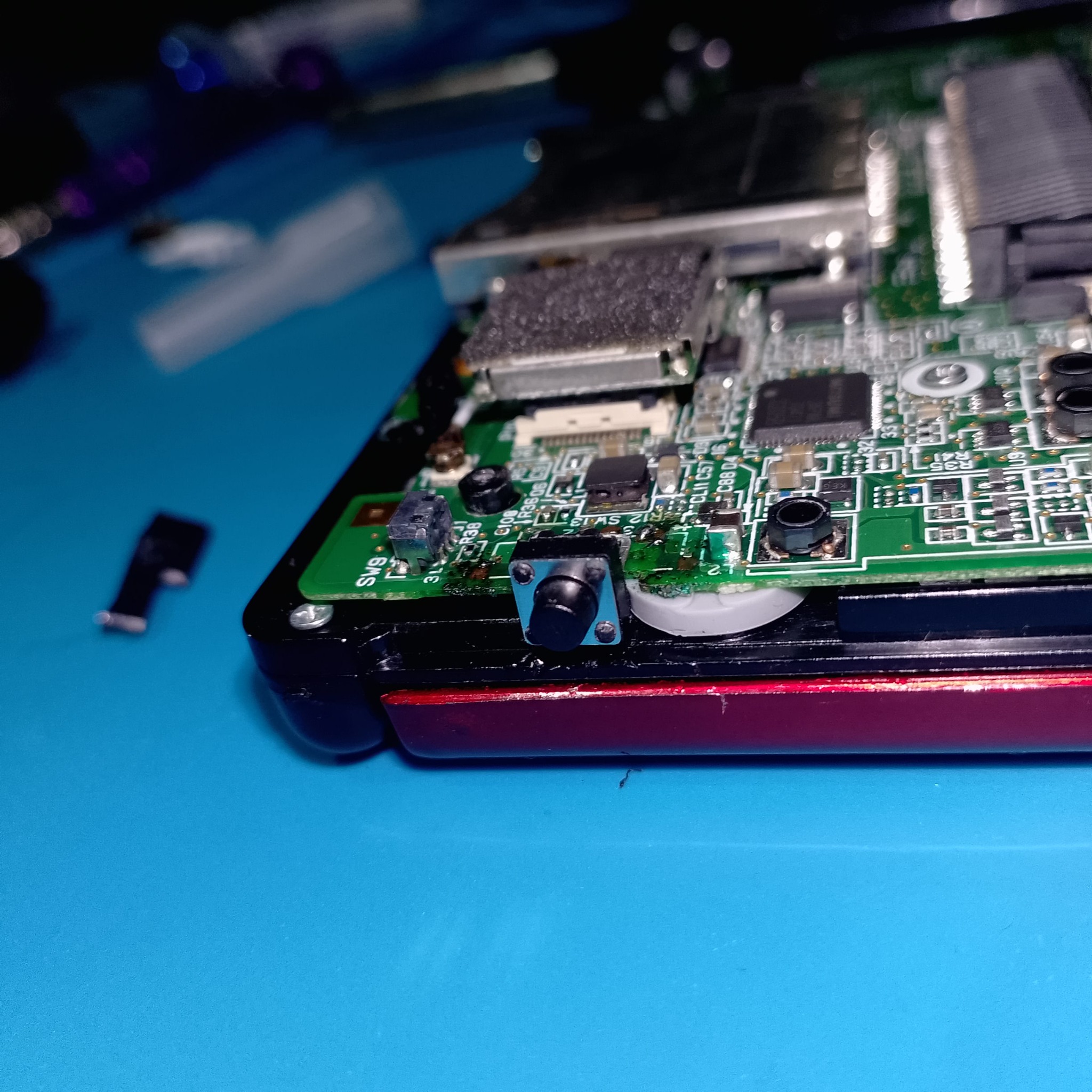

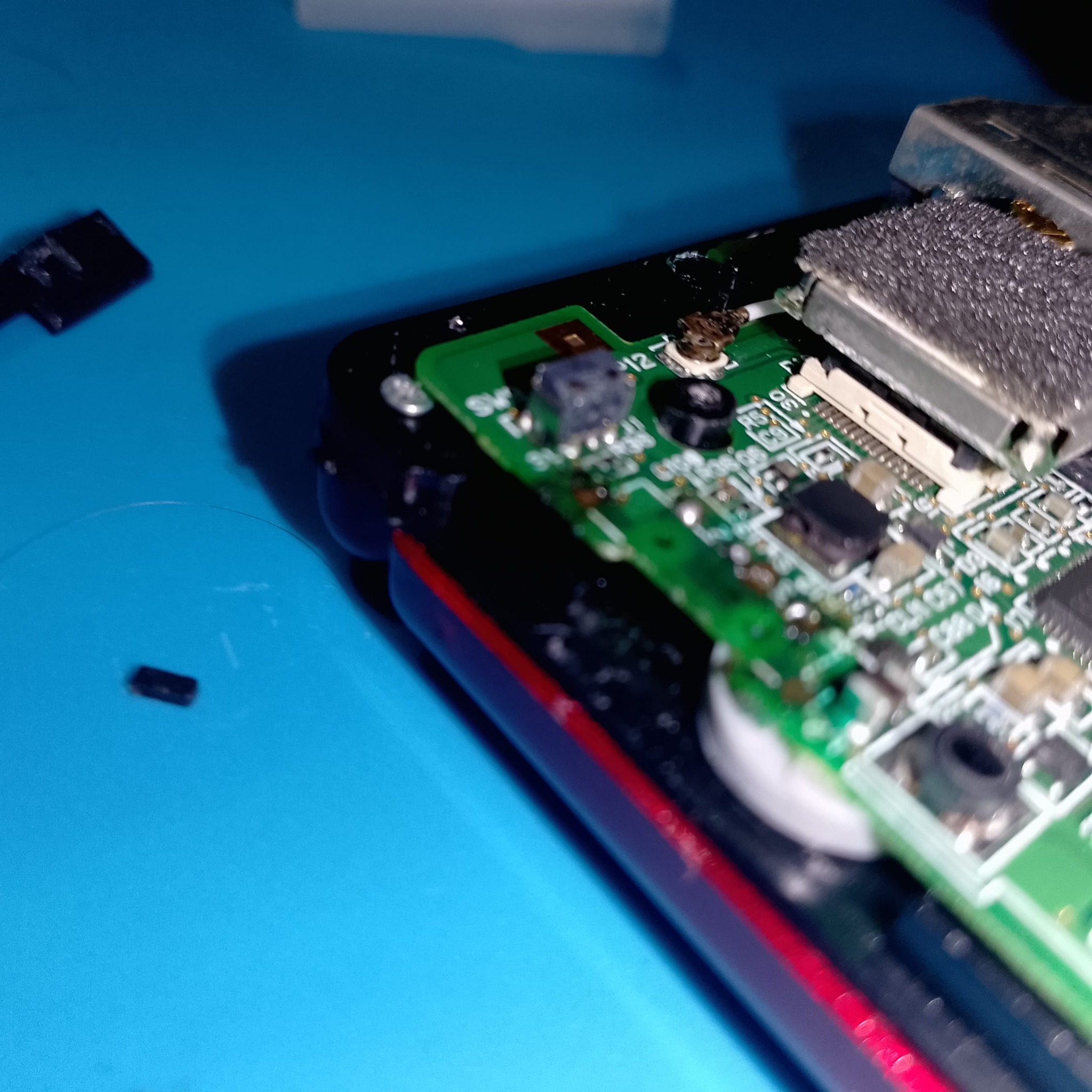

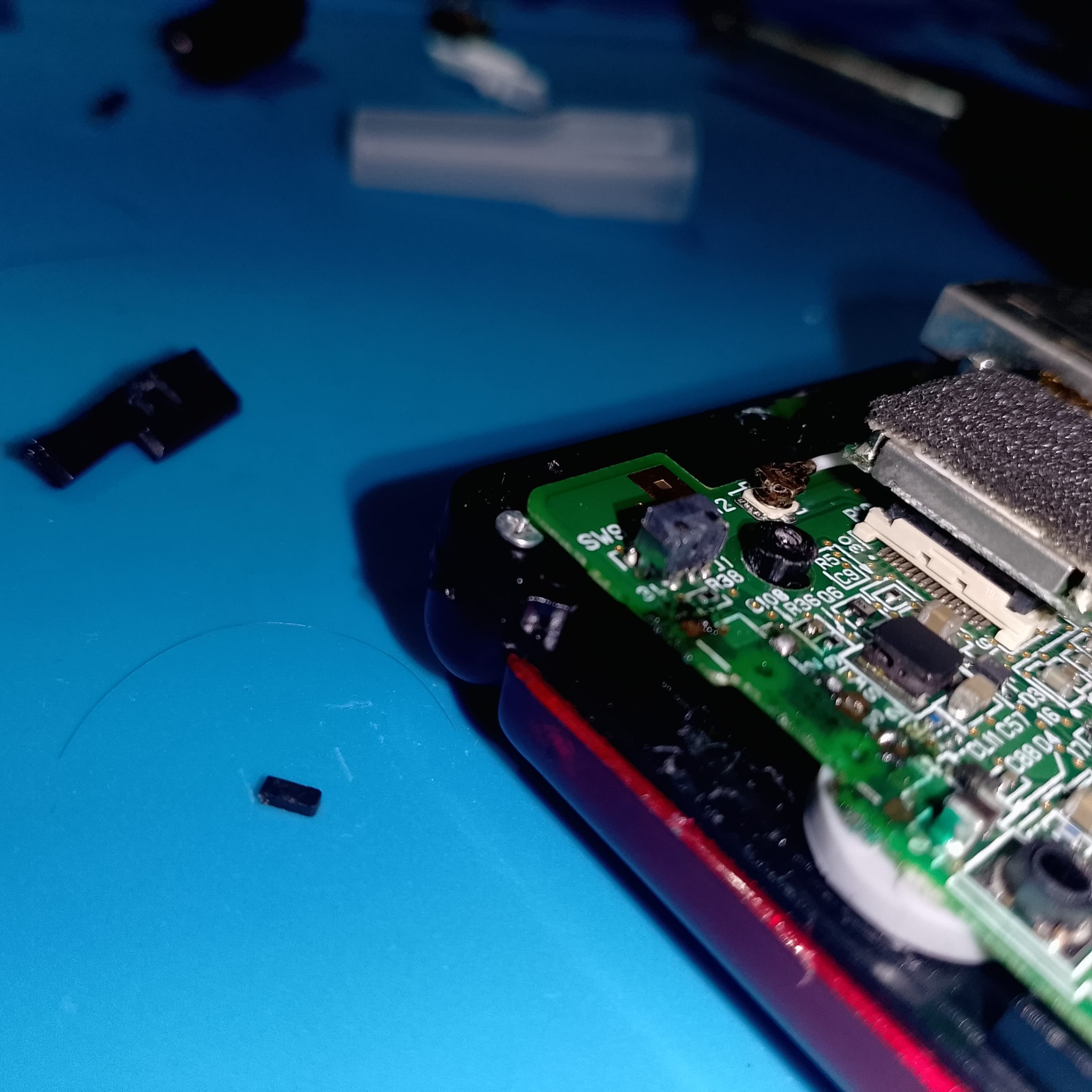

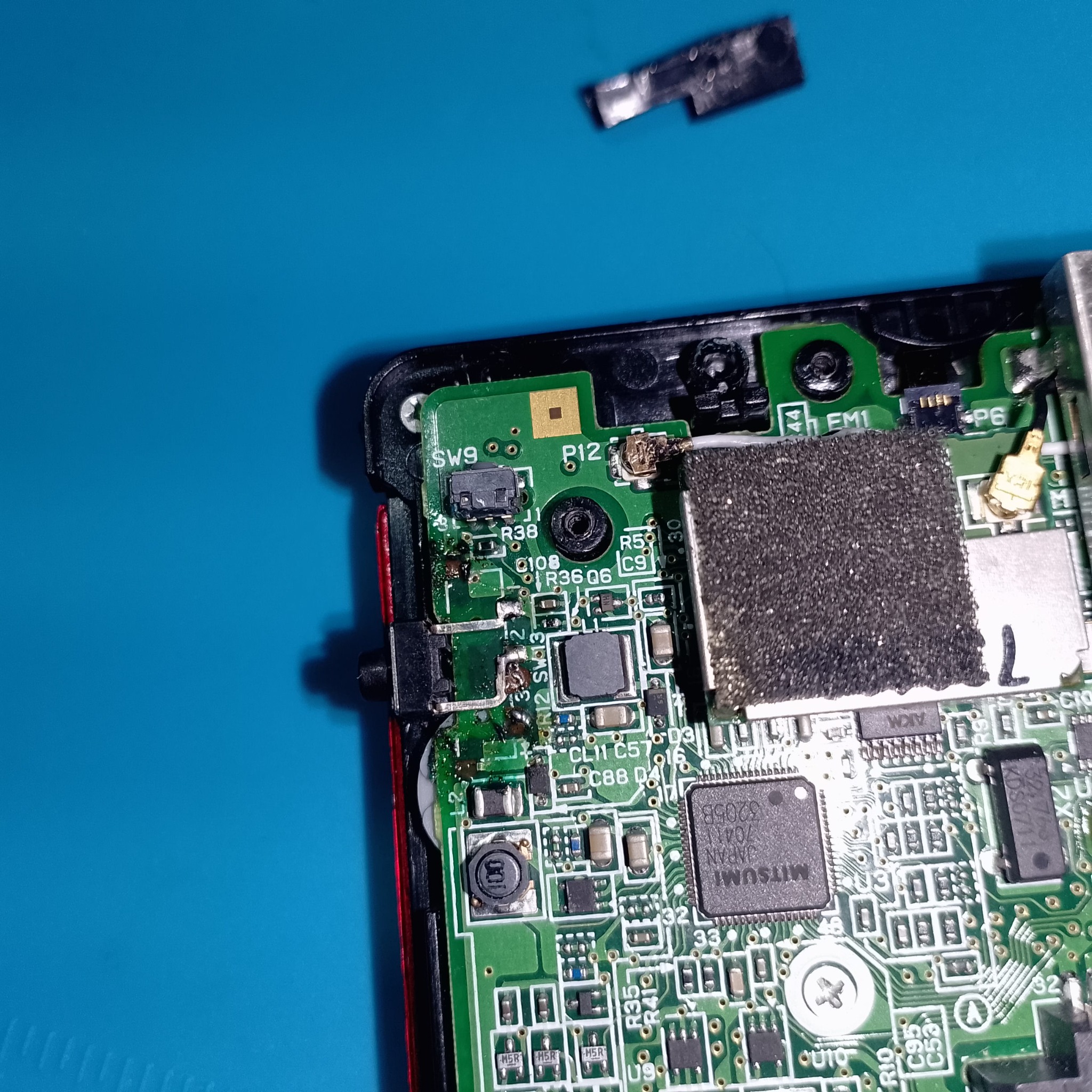

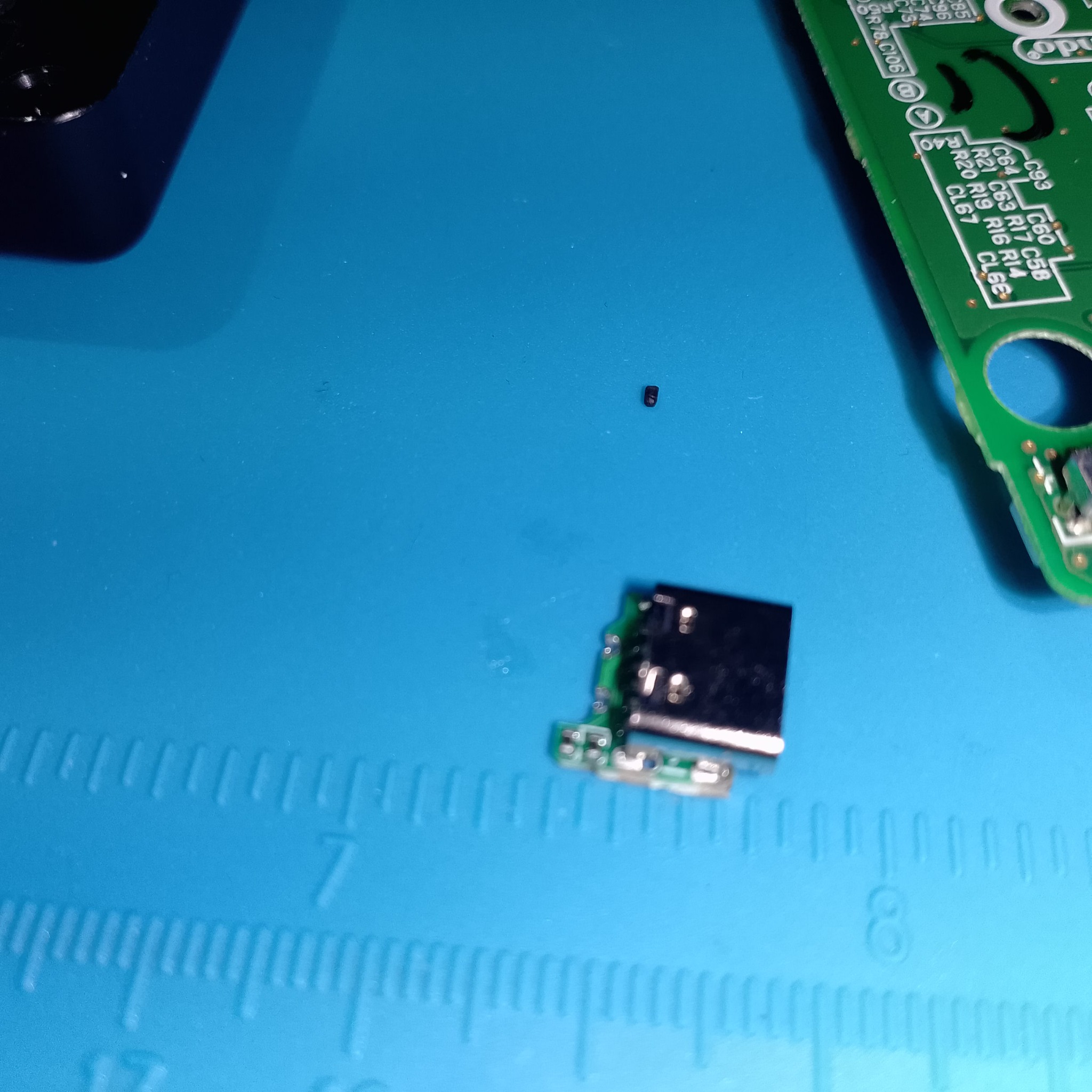

Здесь помогла обычная двухконтактная микрокнопка без фиксации. Идея простая: консоли нужен короткий управляющий импульс, а не постоянное замыкание. Поэтому маленькая кнопка подходит, если поставить ее по высоте, закрепить надежно и сделать так, чтобы корпус нажимал ее только при намеренном нажатии.
Проверки перед сборкой

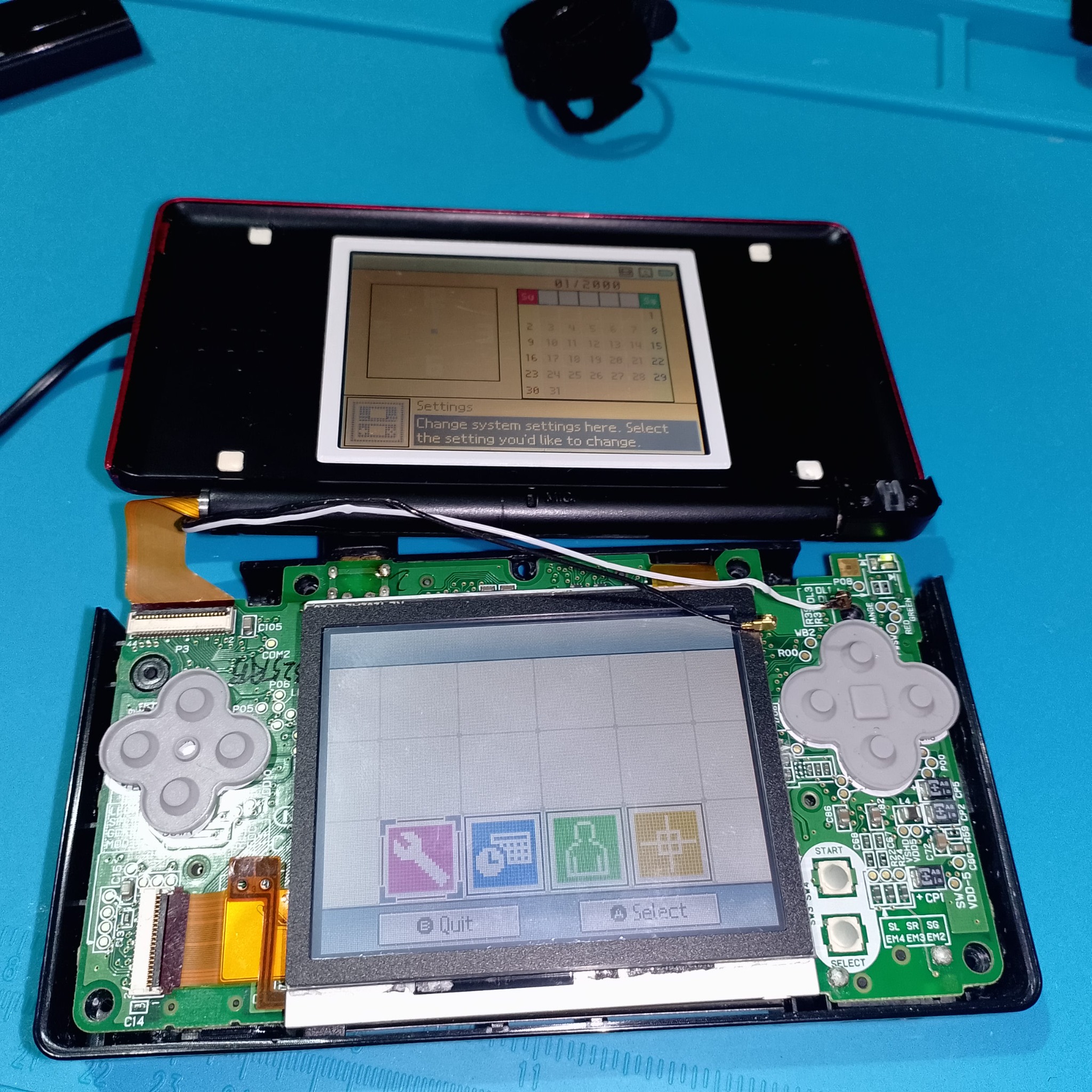

После такого ремонта консоль нельзя сразу закручивать до последнего винта. Сначала нужен промежуточный запуск. Затем проверяются оба экрана, подсветка, реакция тачскрина, зарядка, кнопка включения и работа картриджа. Только после этого имеет смысл закрывать корпус окончательно.
- Тачскрин проходит калибровку и реагирует по углам.
- Шлейф нижнего сенсора плотно сидит в FPC-разъеме.
- USB-C принимает питание от обычного 5V блока без нагрева.
- Кнопка включения срабатывает коротким нажатием.
- Корпус закрывается без пережатых шлейфов и без самонажатия кнопки.
Симптомы и что смотреть
| Симптом | Где искать причину | Что помогает |
|---|---|---|
| Нижний экран показывает картинку, но касания неточные | Сенсорный слой, калибровка, положение шлейфа | Замена тачскрина и проверка посадки |
| Сенсор то работает, то пропадает | FPC-разъем нижнего шлейфа | Очистка, перепайка или замена разъема |
| Родная зарядка неудобна или вход питания поврежден | Разъем питания, кабель, полярность | Переходник под родной вход или аккуратная установка USB-C |
| DS Lite не включается кнопкой | Механика кнопки, контакты, высота детали | Новая микрокнопка без фиксации |
| Корпус плохо закрывается после ремонта | Высота USB-C, кнопка, укладка шлейфов | Повторная примерка без винтов |
Ошибки при таком ремонте
Первая ошибка — менять тачскрин и не смотреть разъем его шлейфа. Вторая — ставить USB-C ради самой идеи USB-C, хотя переходник под родной разъем решил бы вопрос проще. Третья — выбирать кнопку без примерки по высоте. В итоге корпус может нажимать ее постоянно или, наоборот, не доставать до кнопки вообще.
Кроме того, не стоит подавать на DS Lite повышенное напряжение от быстрой зарядки. Нужны обычные 5V, проверенная полярность и отсутствие короткого замыкания. А перед закрытием корпуса лучше потратить лишние десять минут на примерку, чем потом снова разбирать консоль из-за пережатого шлейфа.
Еще фото

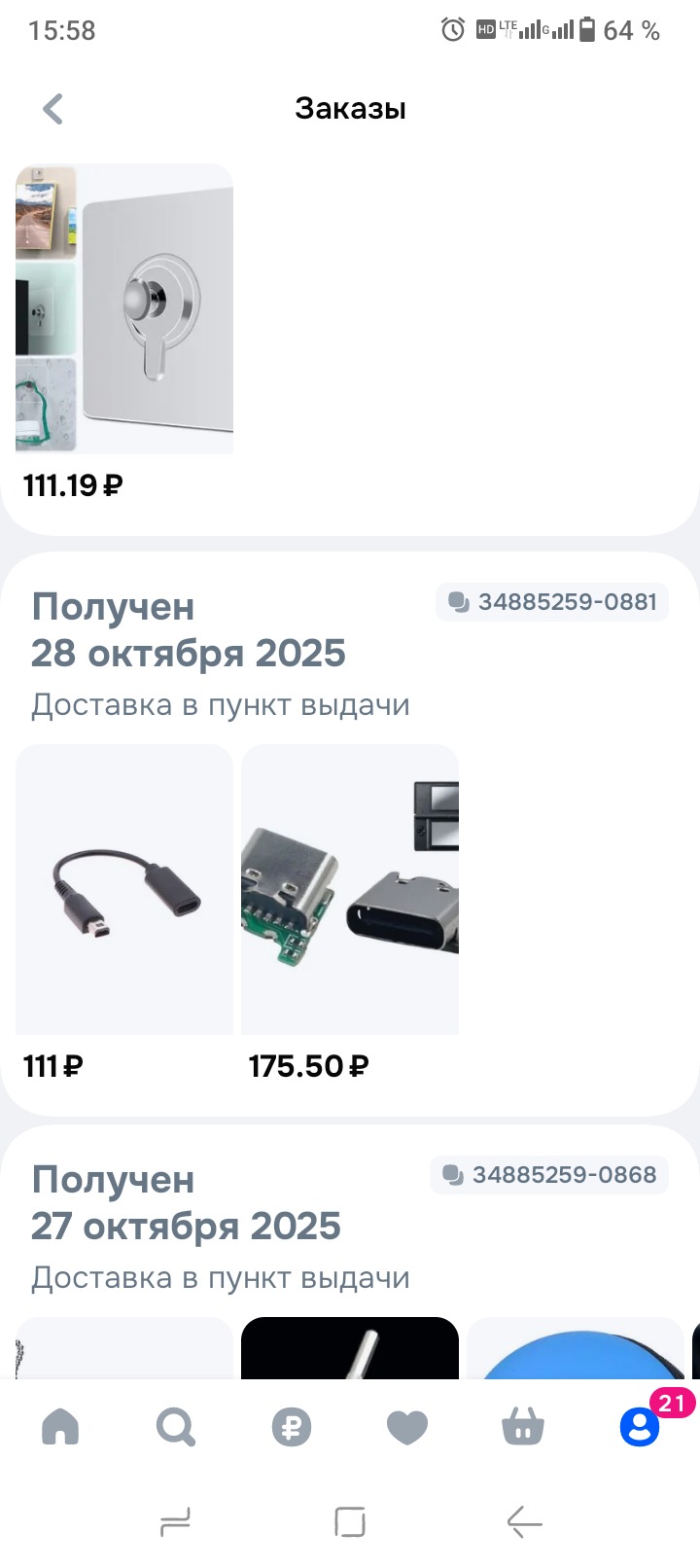

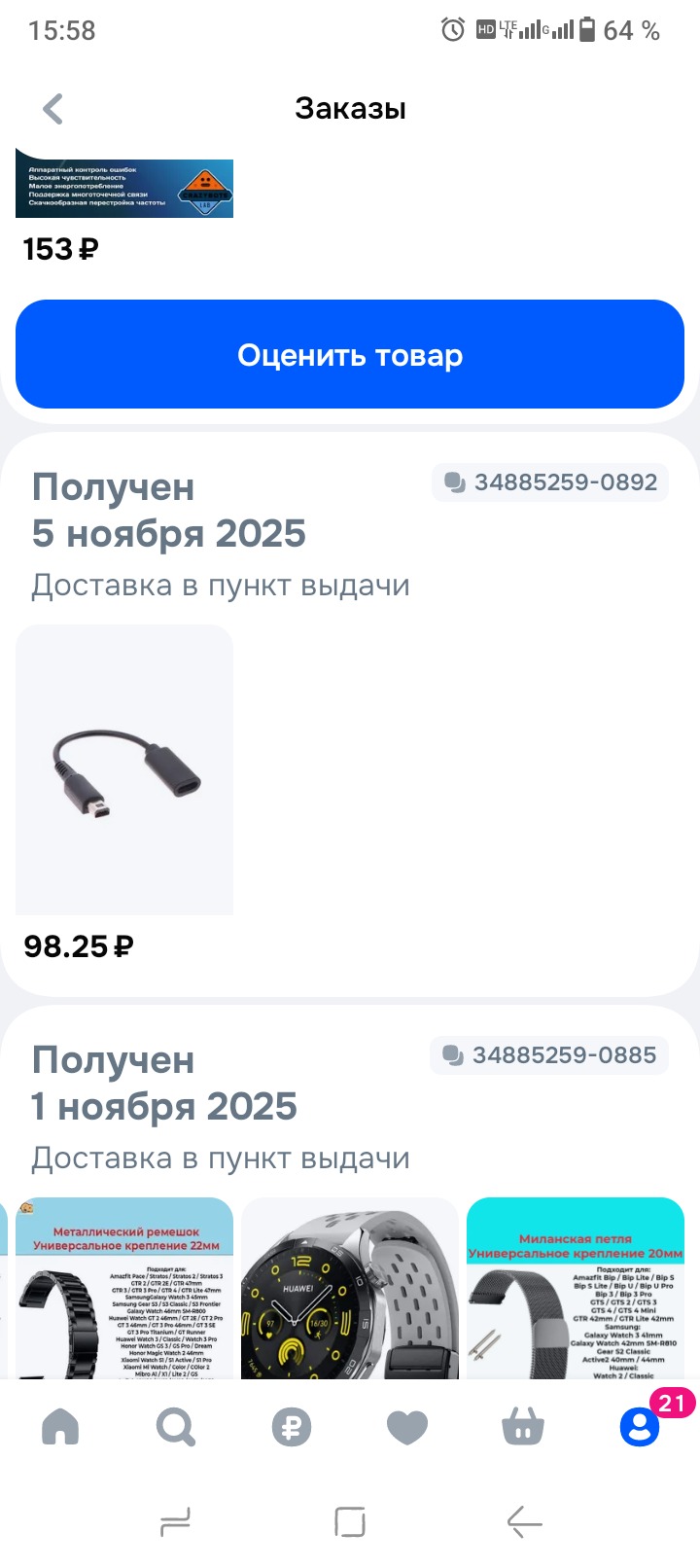

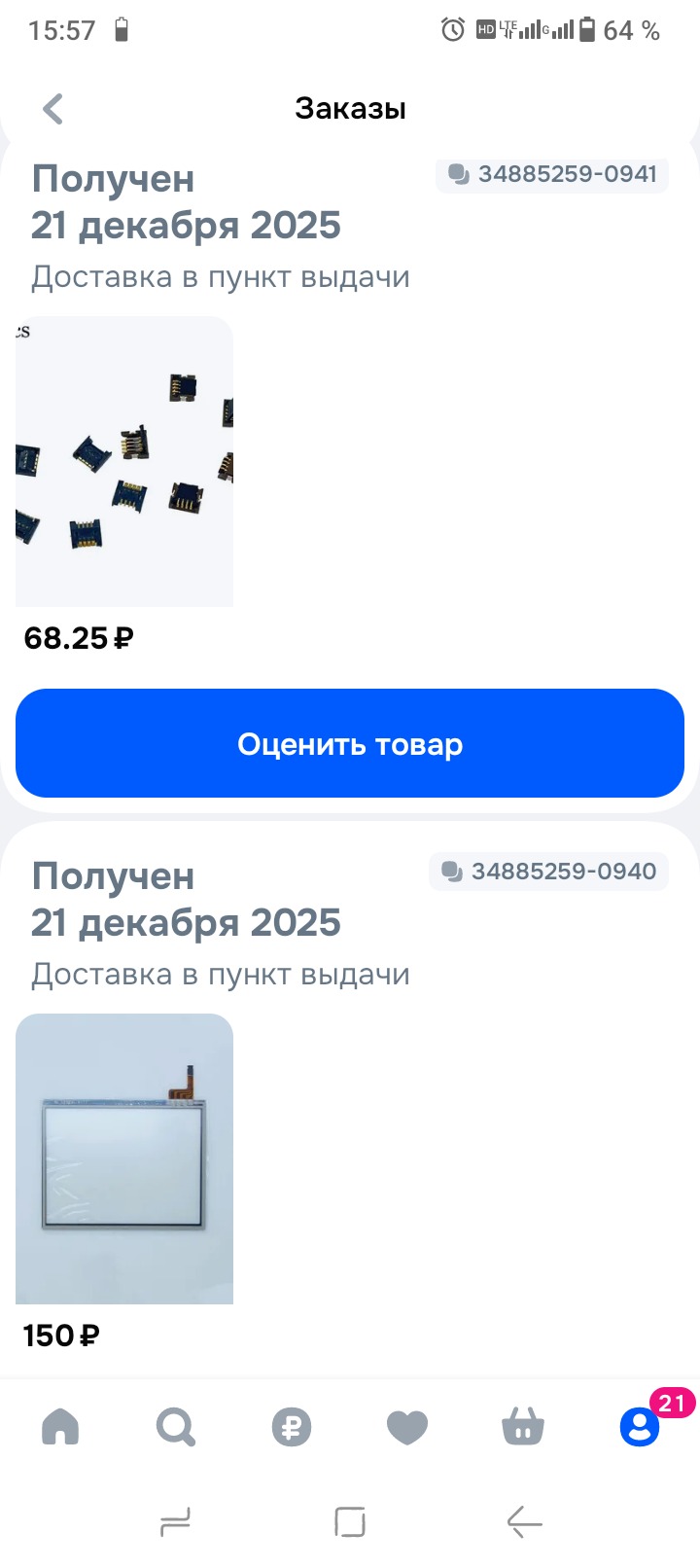

Дополнительные кадры показывают заказ деталей и варианты по питанию. Они важны для понимания выбора: USB-C — не единственный способ решить вопрос с зарядкой DS Lite.
FAQ
FAQ
Нужно ли обязательно ставить USB-C на Nintendo DS Lite?
Нет. Если родной разъем живой, проще купить кабель или переходник под штатное питание DS Lite. USB-C удобен, когда родной вход поврежден, консоль уже разобрана или хочется оставить один современный кабель для зарядки.
Почему новый тачскрин может не заработать?
Часто виноват не сенсор, а разъем его шлейфа. Если защелка сломана, контакты загрязнены или разъем припаян с перекосом, касания будут пропадать даже с новым тачскрином.
Можно ли заменить штатную кнопку обычной микрокнопкой?
Можно, если кнопка только кратко замыкает управляющие контакты. В этом ремонте использована двухконтактная микрокнопка без фиксации. Главное — правильно подобрать высоту и не допустить постоянного нажатия корпусом.
Какая зарядка нужна после установки USB-C?
Нужен обычный 5V режим. Повышенные напряжения быстрой зарядки здесь не нужны. Перед первым подключением нужно проверить полярность и убедиться, что между плюсом и землей нет короткого замыкания.
Что проверить перед финальной сборкой?
Нужно проверить калибровку тачскрина, оба экрана, зарядку, кнопку включения, посадку USB-C и свободное закрытие корпуса. Если все работает до закручивания винтов, шанс повторной разборки заметно ниже.
Итоги
В итоге ремонт Nintendo DS Lite вышел не одной заменой, а полноценным восстановлением нескольких узлов. Сначала заменен нижний тачскрин, затем приведен в порядок разъем его шлейфа. После этого питание переведено на USB-C, а разрушившийся узел включения заменен обычной двухконтактной микрокнопкой без фиксации.
Главный вывод простой: в старой портативной консоли редко ломается только одна деталь. Поэтому при глубокой разборке стоит смотреть соседние узлы и сразу проверять механику, шлейфы, разъемы и питание. При этом USB-C остается удобной доработкой, но не обязательным пунктом ремонта: если родной вход живой, переходник под штатный разъем часто будет аккуратнее и быстрее.
