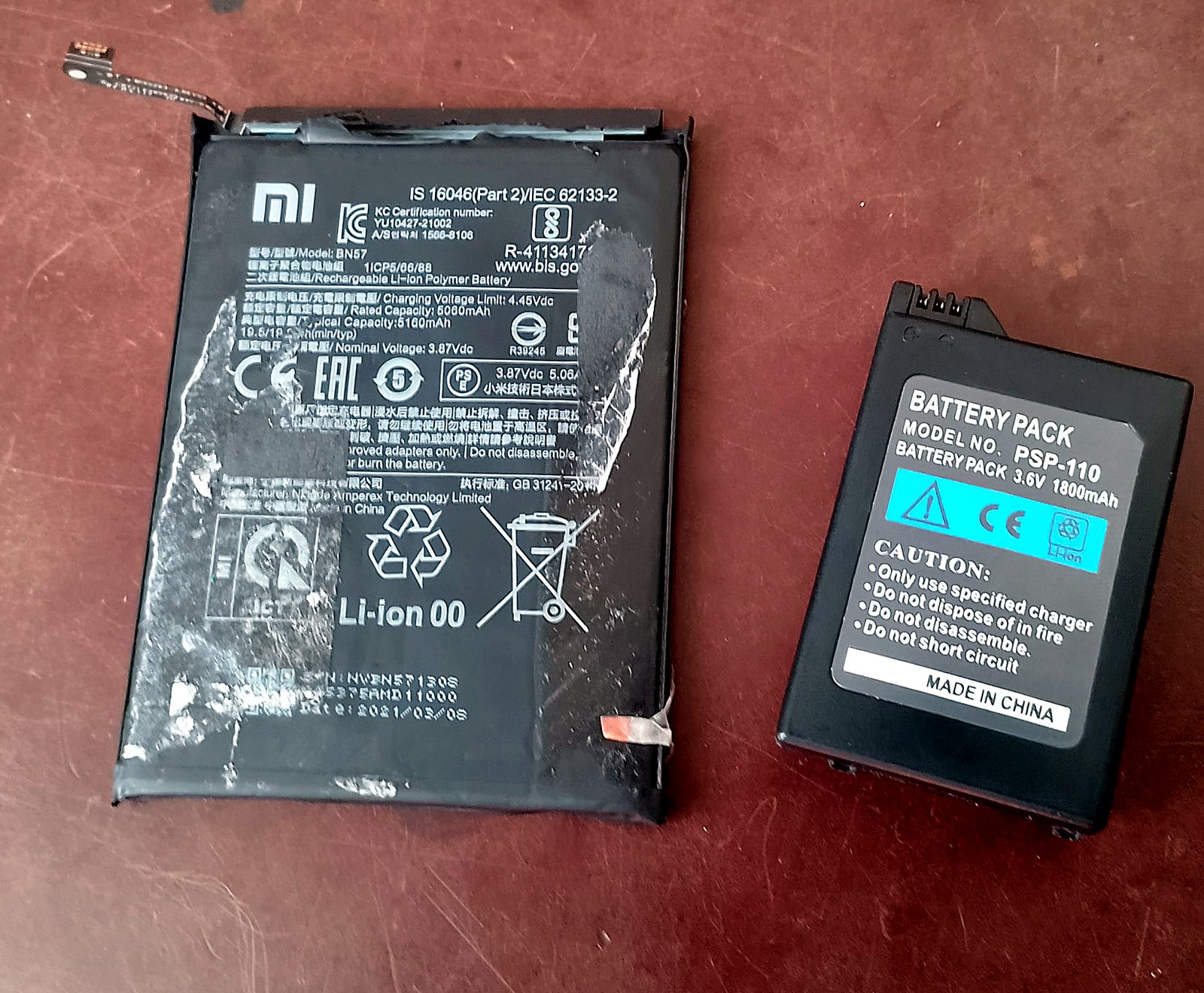

Слева лежит смартфонная батарея Xiaomi BN57, справа - корпус аккумулятора PSP-S110. Это не единый закрытый аккумулятор, а выносной тестовый вариант для запуска консоли на столе.
Временный запуск PSP без родной батареи — выносная Xiaomi BN57 через корпус PSP-S110
Временный запуск PSP без родной батареи пригодится, когда консоль нужно проверить прямо сейчас, а штатного аккумулятора нет, он умер или уже не держит заряд. В этой работе смартфонная батарея Xiaomi BN57 не превращается в новую внутреннюю батарею PSP. Она остаётся снаружи, а корпус PSP-S110 служит аккуратным переходником: внутри родного корпуса вынули старый литиевый пакет, оставили плату с контактами, вывели провода и закрепили узел так, чтобы он не болтался при установке в консоль.
Коротко
- Это временное питание для проверки PSP, а не штатная замена аккумулятора.
- Xiaomi BN57 остаётся снаружи, потому что корпус PSP-S110 не рассчитан на такую смартфонную батарею.
- Из родного блока PSP вынули старый литиевый элемент, а контактную плату оставили.
- Провода выходят через отдельное аккуратное отверстие и идут к внешней батарее.
- Плату внутри корпуса удерживают термоклей и металлическая планка от разъёма RS-232.
- Сборка подходит для диагностики: включить PSP, проверить экран, кнопки, карту памяти и общее поведение.
- Для постоянного ношения такой вариант не подходит: открытая проводка и внешний литиевый пакет требуют контроля.
Зачем вообще нужен временный запуск PSP без родной батареи
Старые PSP часто попадают в руки без аккумулятора. Иногда батарея вздулась, иногда потерялась, а иногда продавец честно говорит: «консоль включалась, но аккумулятора нет». В такой ситуации не всегда хочется сразу покупать новый PSP-S110. Сначала разумнее понять, жива ли сама приставка: стартует ли плата, показывает ли экран, реагируют ли кнопки, читает ли карта памяти, не уходит ли питание в защиту.
Именно здесь временный запуск PSP без родной батареи становится полезным. Он закрывает одну практическую задачу: дать консоли питание для диагностики. Однако важно сразу разделить понятия. Это не мод «поставил смартфонную батарею и забыл». Это скорее мастерской адаптер, который помогает проверить устройство до нормального ремонта или покупки подходящего аккумулятора.
Почему это не полноценная замена батареи PSP
Полноценная батарея должна закрываться в корпусе, сидеть в отсеке без перекоса, защищать контакты и не оставлять проводов снаружи. Здесь всё иначе. Xiaomi BN57 физически крупнее штатного элемента PSP-S110, поэтому её не стоит насильно прятать в родной корпус. Кроме того, смартфонная батарея рассчитана на свою электронику, свои размеры и свои условия крепления.
Поэтому в этой сборке корпус PSP-S110 работает как переходная часть. Он даёт консоли родные контакты, а питание приходит снаружи по проводам. Такой подход честнее назвать временным стендовым запуском. Зато он позволяет быстро проверить PSP, когда другого питания под рукой нет.

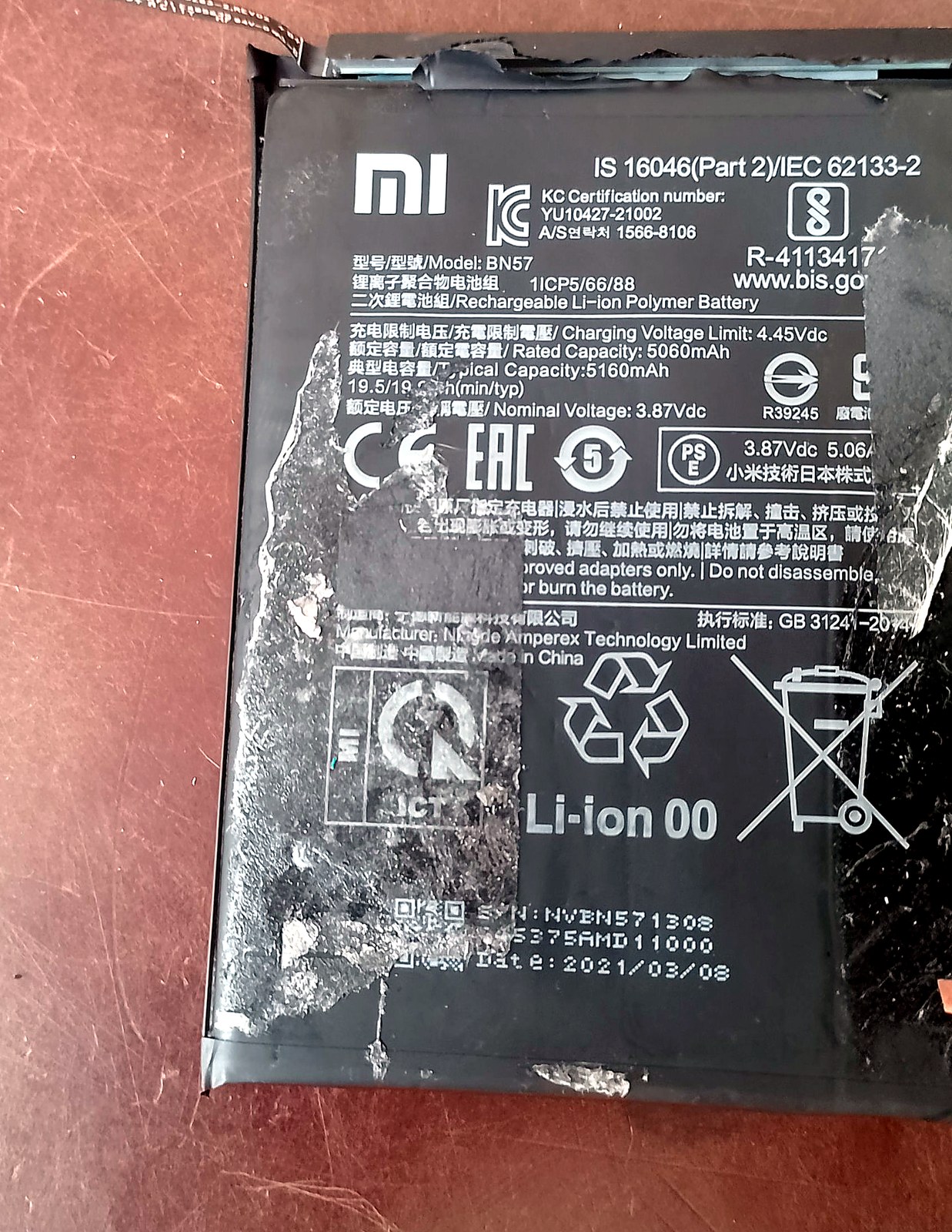

Что показывает маркировка Xiaomi BN57

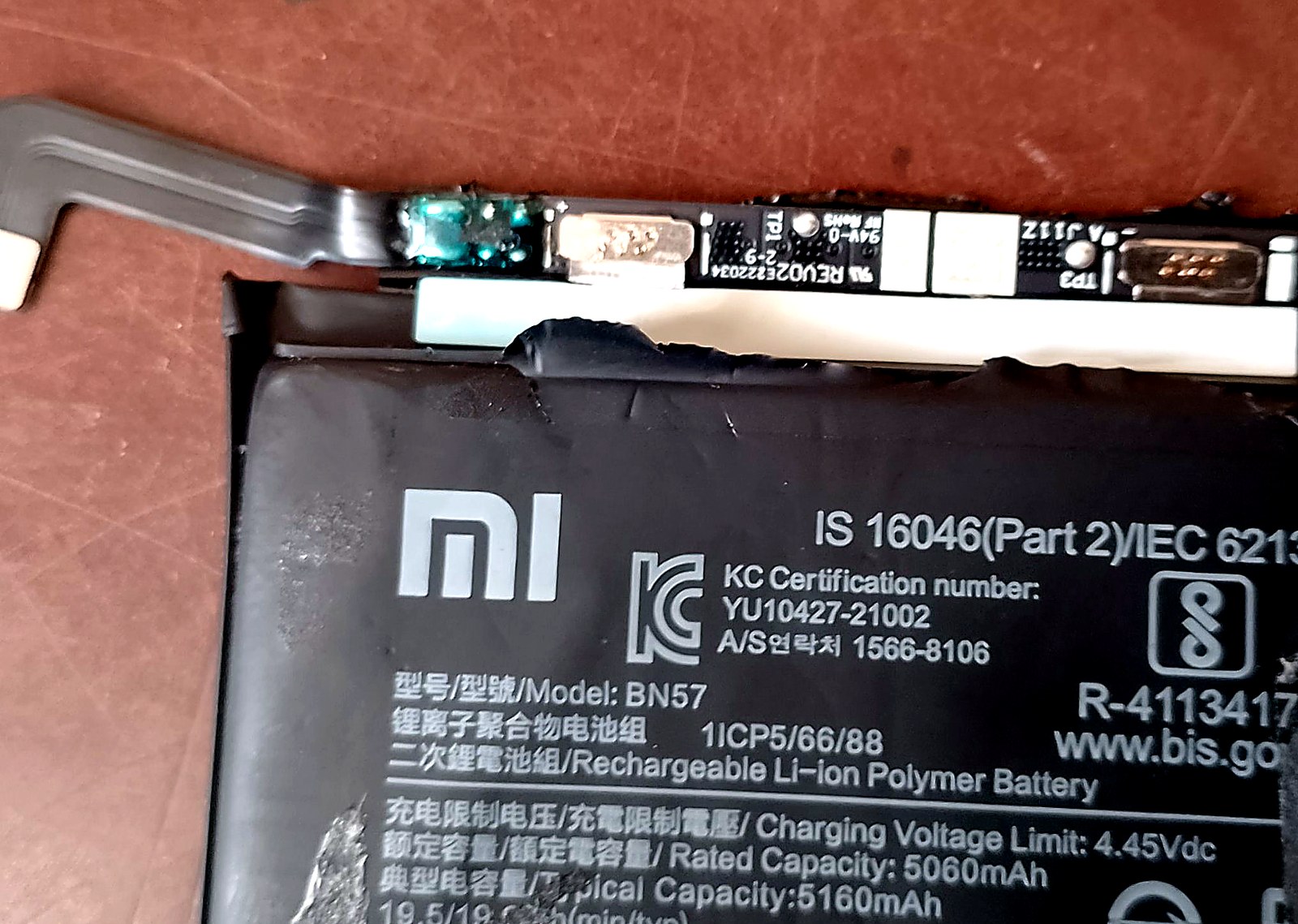

На батарее видно логотип Xiaomi, обозначение BN57, тип Li-ion Polymer Battery и номинальное напряжение 3.87 В. Также указана большая ёмкость смартфонного класса — около 5060-5160 mAh. На бумаге такая ёмкость выглядит заманчиво, особенно рядом со старой PSP, но размер и конструкция важнее красивых цифр.
Именно поэтому BN57 остаётся внешней. Её можно использовать как источник питания для теста, но нельзя относиться к ней как к готовой замене PSP-S110. Если батарея греется, пахнет, вздувается, резко просаживает напряжение или ведёт себя странно, эксперимент нужно сразу остановить. Кроме того, литиевый пакет нельзя сжимать крышкой, прокалывать, перегибать и оставлять без присмотра.
Что осталось внутри родного корпуса PSP-S110

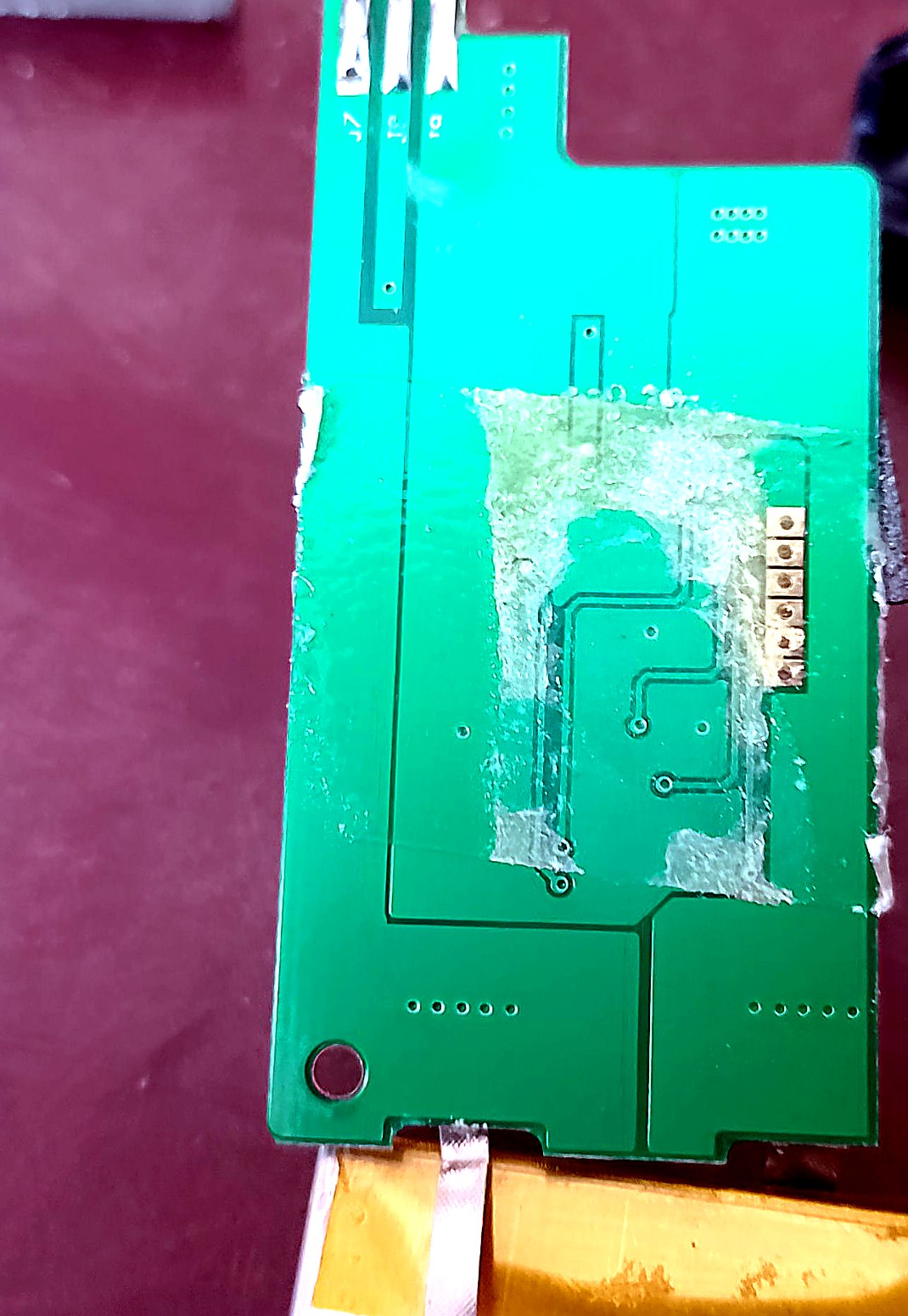

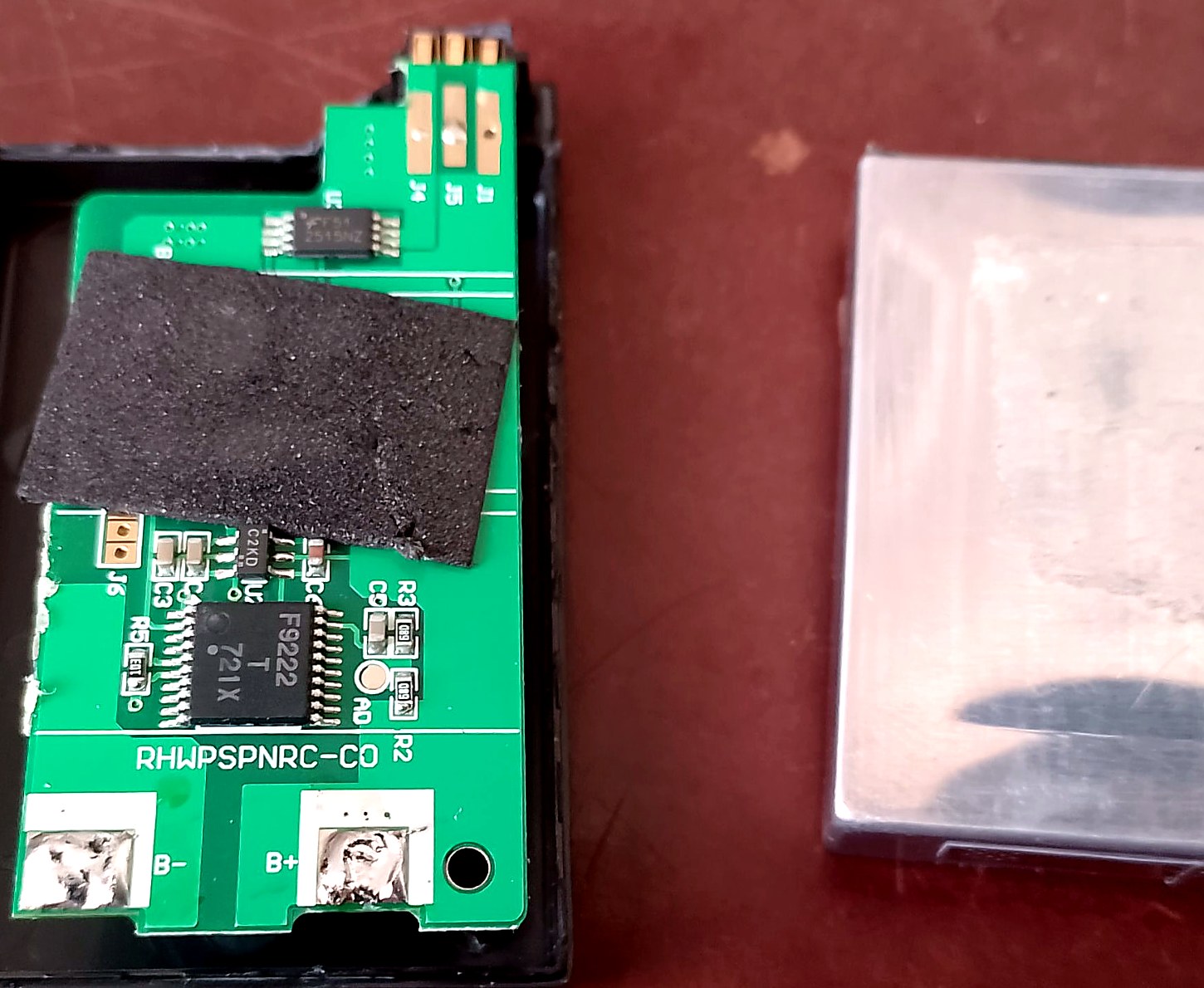

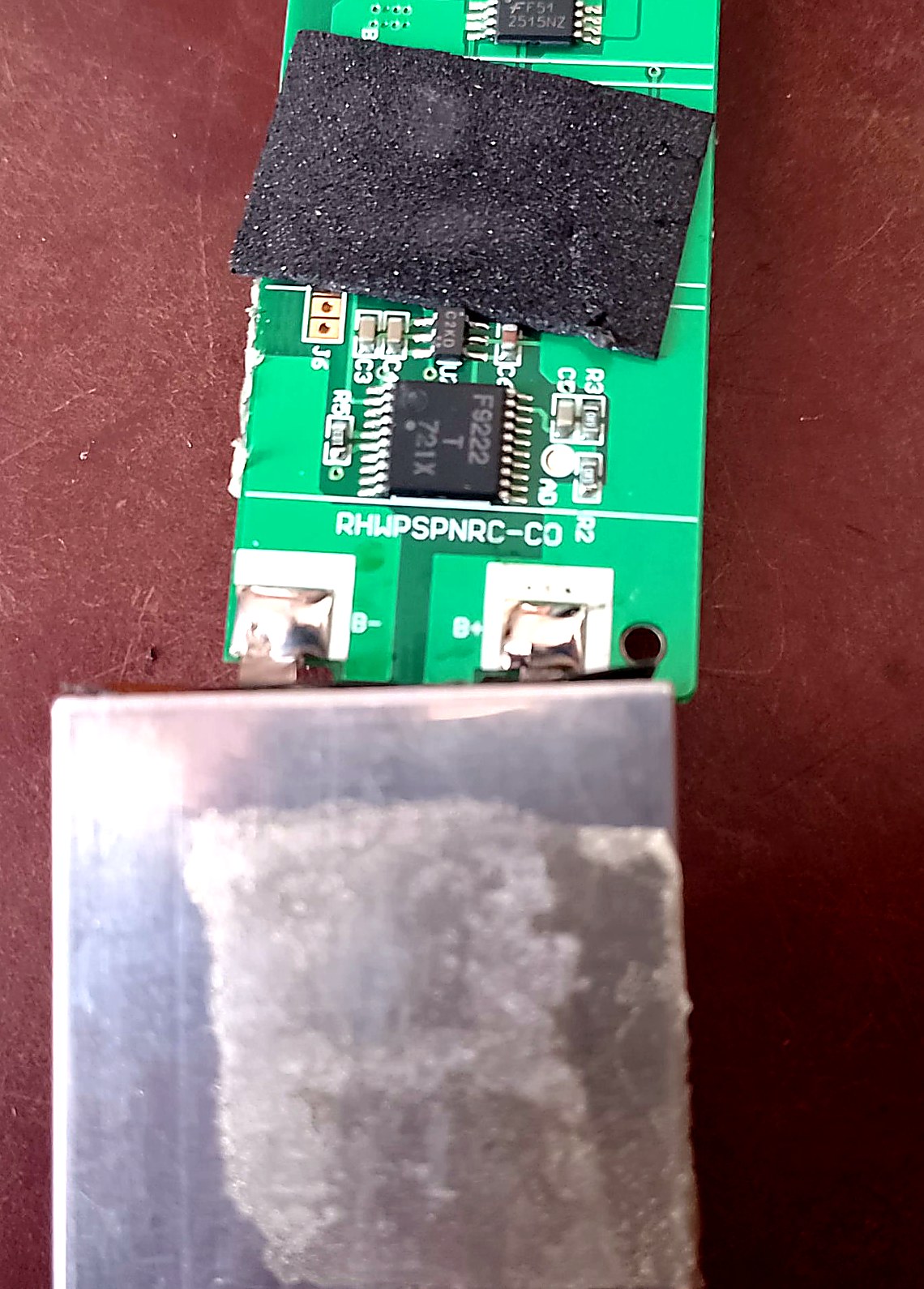

Сначала из старого блока PSP-S110 вынули родной литиевый элемент. После этого внутри осталась плата с контактной частью. Именно она важна для консоли: PSP получает питание через привычные площадки батарейного отсека, а не через случайно подведённые провода.

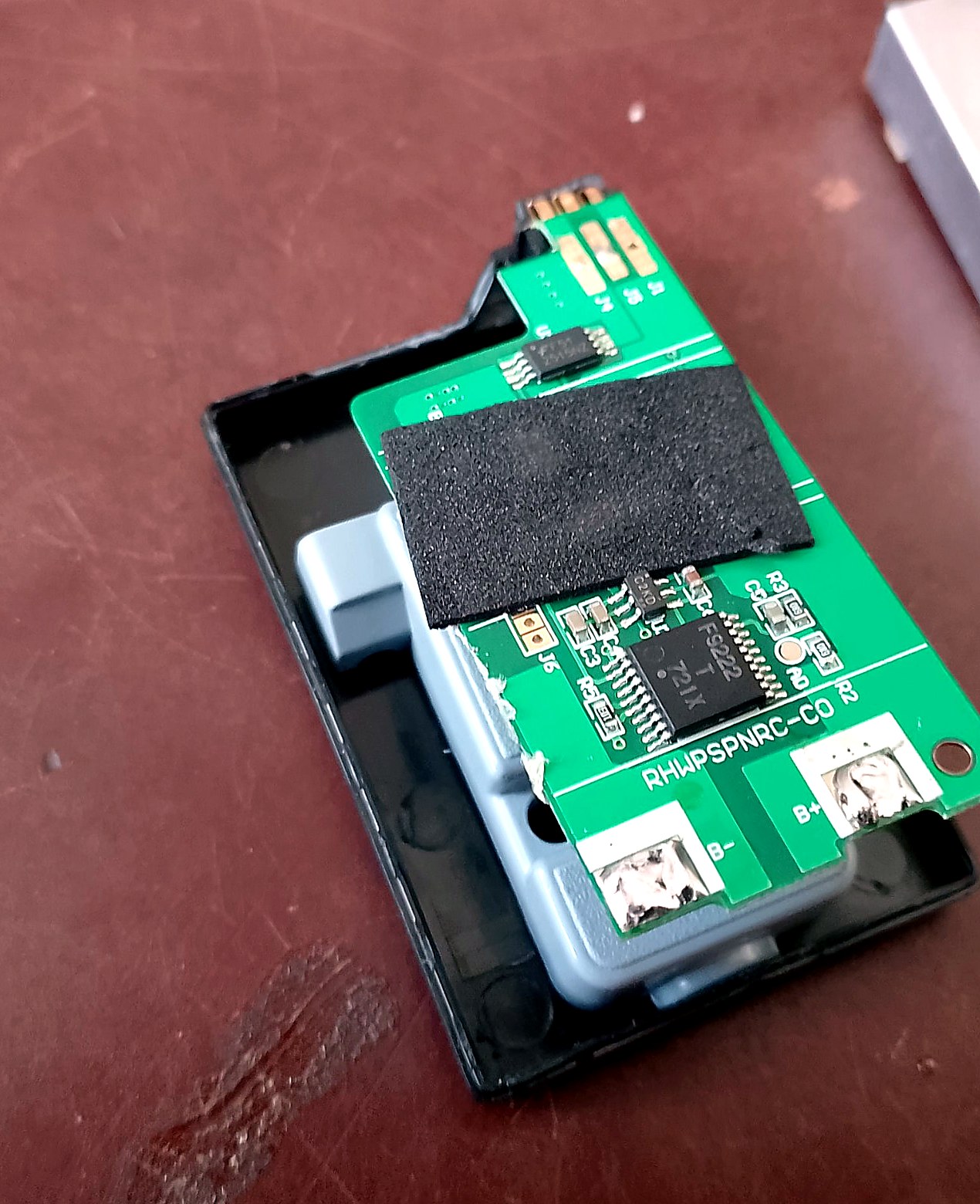

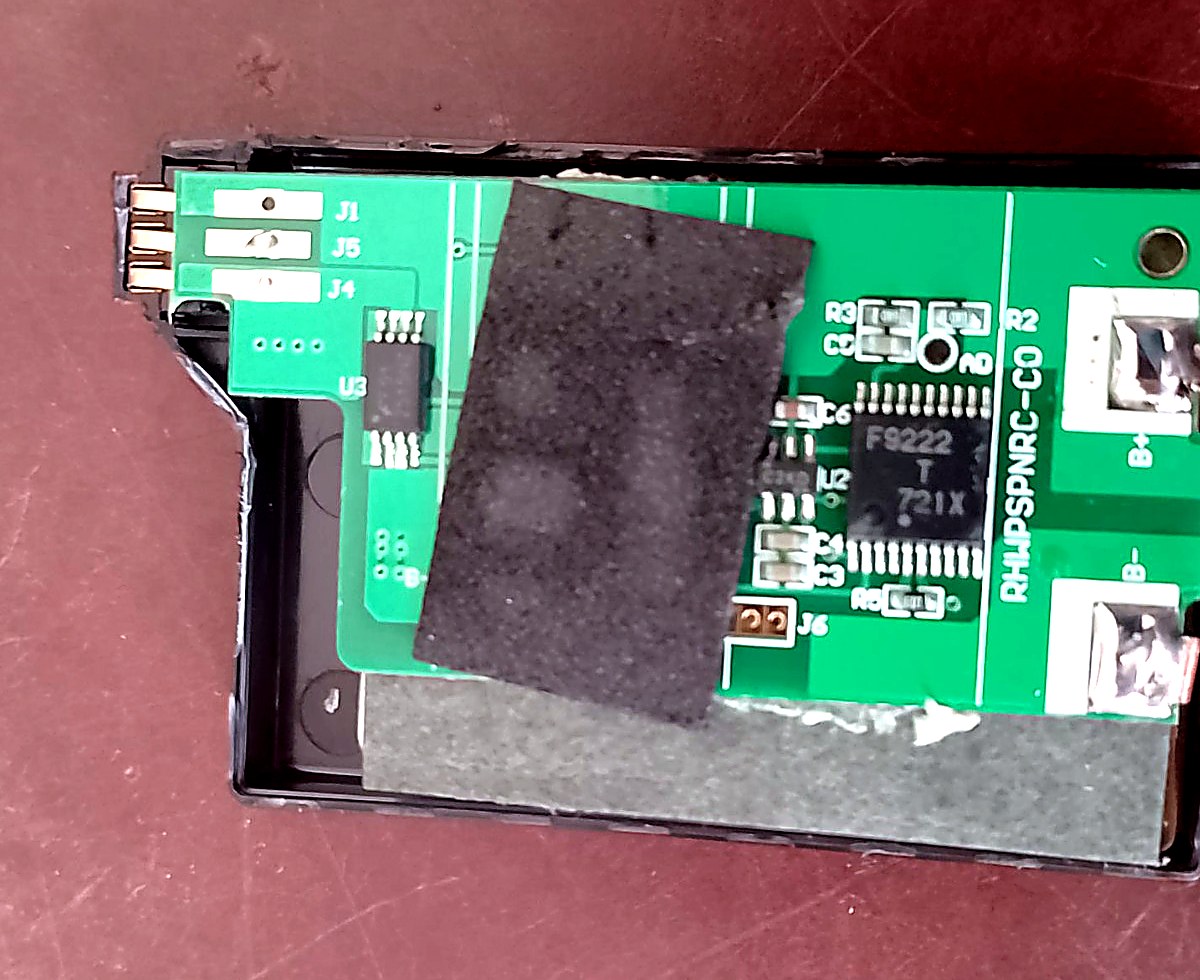

Затем плату уложили обратно в корпус. Чтобы она не гуляла внутри пустого пластика, её прижали небольшой металлической планкой от разъёма RS-232. Такое решение выглядит просто, но оно решает важную механическую задачу: контактная часть должна стоять ровно и не смещаться при установке блока в PSP.
После примерки узел дополнительно удерживает термоклей. Он не заменяет изоляцию и не делает конструкцию заводской, зато помогает убрать люфт. В итоге корпус PSP-S110 превращается в аккуратный переходник: снаружи он садится в консоль как штатная батарея, а наружу выводит питание от отдельного элемента.

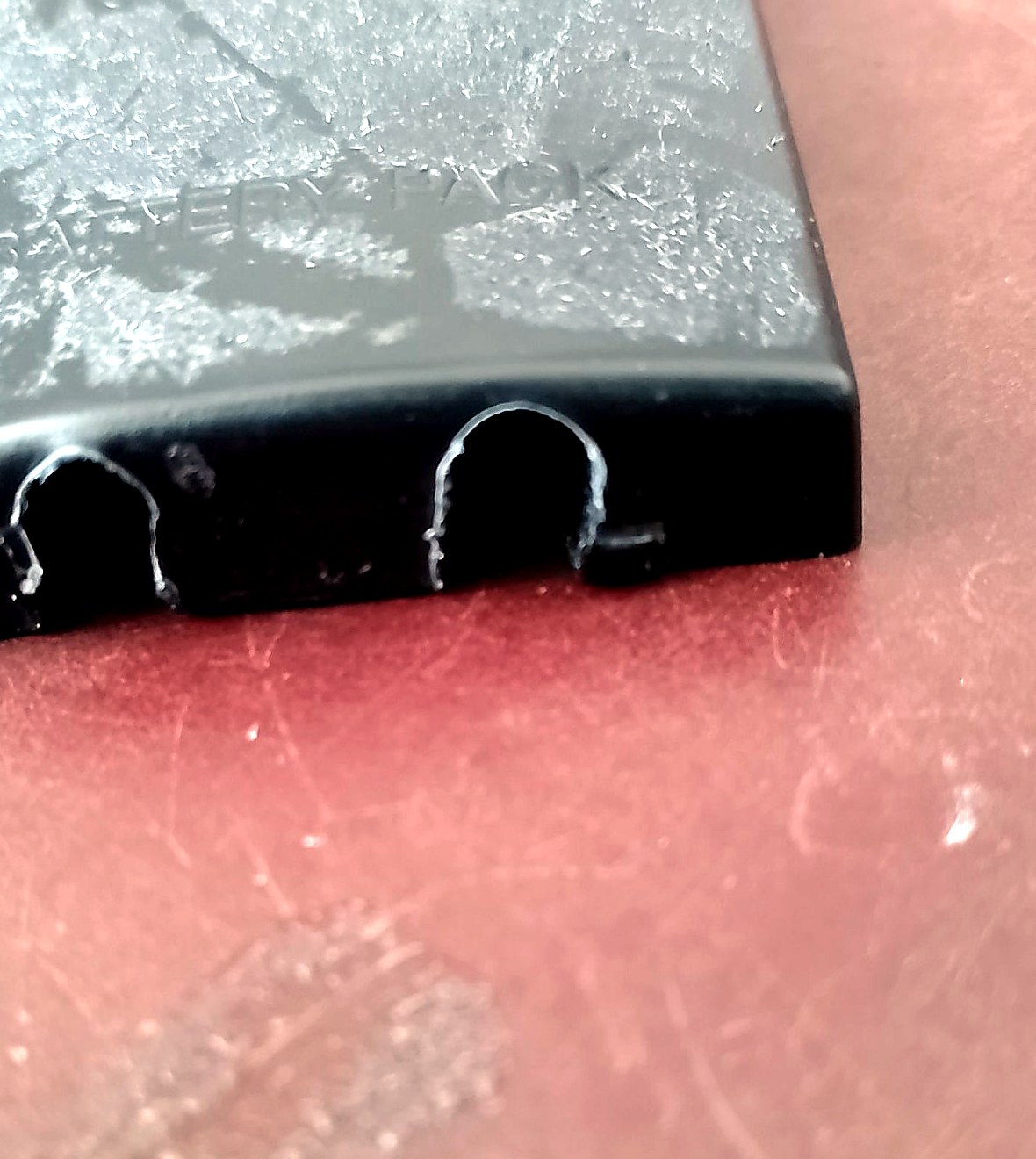

Зачем понадобилось отдельное отверстие под провода

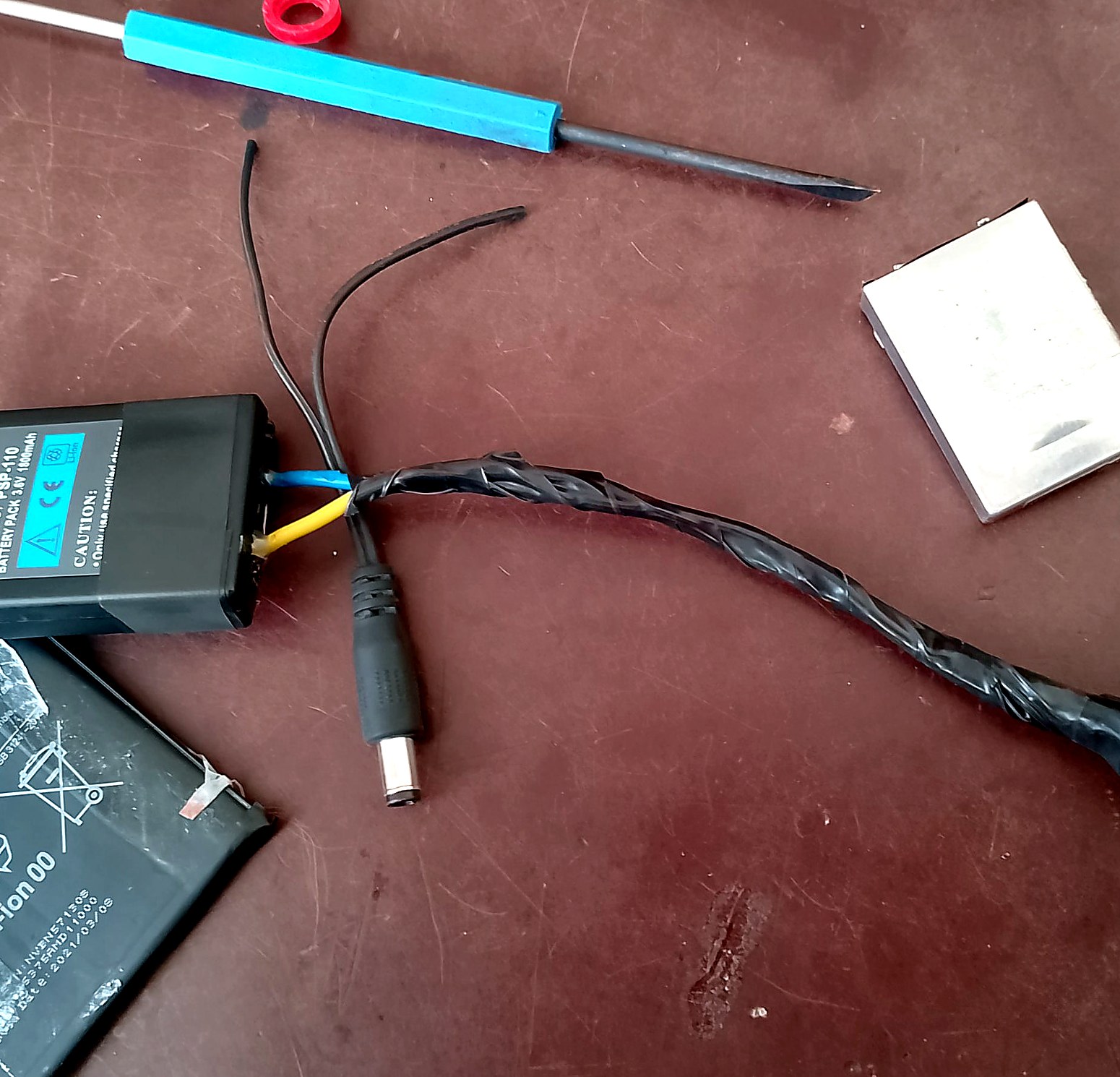

Так как Xiaomi BN57 не помещается внутрь штатного блока, провода нужно вывести наружу. Для этого в корпусе сделали отдельное отверстие. На таком маленьком узле мелочи имеют значение: острый край пластика легко перетрёт изоляцию, а жёсткий перегиб провода со временем даст обрыв.
Поэтому отверстие должно быть аккуратным. Край лучше сгладить, провод уложить без резкого угла, а место выхода проверить уже после установки блока в PSP. Если провод зажимает крышка или корпус консоли, такую схему лучше не включать до исправления.
Как подпаивать провода и что проверить до первого включения

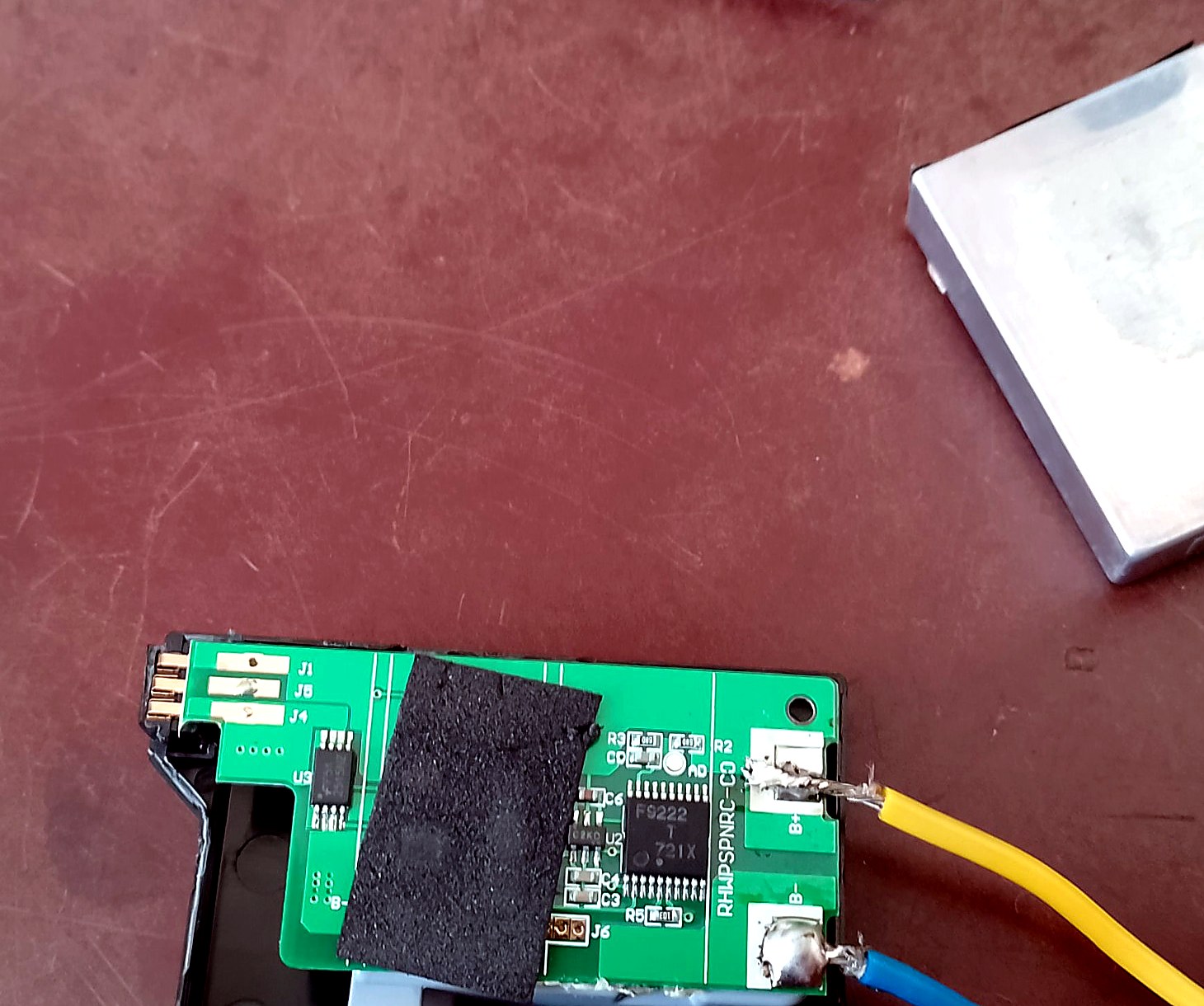

Провода идут от внешней батареи к плате внутри корпуса PSP-S110. Перед пайкой нельзя ориентироваться только на цвет изоляции. Сначала нужно найти плюс и минус мультиметром, затем проверить площадки на плате, а уже после этого паять. Такой порядок кажется медленным, зато он защищает от самой неприятной ошибки — переполюсовки.
После пайки стоит спокойно осмотреть место под увеличением. Не должно быть оловянных мостиков, волосков провода, оголённых участков и контакта с металлической планкой. Затем можно проверить напряжение на выходных контактах корпуса PSP-S110, не вставляя его в консоль. Только после этого есть смысл пробовать короткий запуск.
Также важно не путать термоклей и изоляцию. Термоклей удерживает провод механически, но открытые места пайки лучше закрыть термоусадкой, каптоновой лентой или другим материалом, который не сползает от движения проводов. Иначе внешний аккумулятор превращается в источник риска, а не в удобный тестовый вариант.
Что можно проверить с таким внешним питанием
Если PSP не включалась из-за отсутствующей батареи, такой адаптер помогает быстро отделить одну проблему от другой. Например, можно понять, стартует ли консоль, загорается ли индикатор питания, появляется ли изображение, реагирует ли крестовина, работают ли кнопки и видит ли система карту памяти. После этого решение становится понятнее: покупать аккумулятор, искать неисправность по питанию или разбирать консоль дальше.
Кроме того, временный запуск удобен после ремонта. Сначала можно проверить плату на столе, не собирая всё окончательно. Затем — посмотреть, как PSP ведёт себя при небольшой нагрузке. Однако такой тест лучше делать короткими включениями. Если появляется нагрев, нестабильный старт, запах или резкая просадка напряжения, питание нужно отключить и вернуться к проверке монтажа.
| Этап | Что сделать | Почему это важно |
|---|---|---|
| Осмотр BN57 | Проверить, нет ли вздутия, запаха и повреждений оболочки | Повреждённый литиевый пакет нельзя использовать даже для короткого теста |
| Плата PSP-S110 | Убедиться, что контактная часть стоит ровно и не двигается | Смещение платы может дать плохой контакт или короткое замыкание |
| Провода | Проверить пайку, изоляцию и место выхода из корпуса | Провод не должен тереться об острый пластик или касаться металла |
| Полярность | Измерить плюс и минус мультиметром до установки в PSP | Переполюсовка способна повредить и адаптер, и консоль |
| Первый запуск | Включить PSP на короткое время и наблюдать за поведением | Нагрев, запах и нестабильность нужно заметить сразу |
Почему зарядку лучше не превращать в отдельный эксперимент
Самый безопасный смысл этой сборки — проверка запуска, а не отработка сложного режима зарядки. PSP умеет работать с аккумулятором по своей логике, а смартфонная BN57 пришла из другой экосистемы. Поэтому не стоит оставлять такую связку на зарядке без контроля и тем более проверять её ночью или в закрытом ящике.
Официальное руководство PSP советует сразу прекратить использование и отключить адаптер, если устройство ведёт себя ненормально, издаёт странные звуки, пахнет, сильно греется или меняет форму. Также руководство отдельно описывает зарядку и предупреждает, что при работе с питанием важны правильные подключения и доступная розетка. Поэтому в статье этот вариант остаётся именно тестовым, а не бытовым аккумулятором для ежедневной игры. Официальное руководство PSP
Где такой вариант действительно выручает
Во-первых, он помогает проверить покупку. Если PSP досталась без батареи, временное питание покажет, есть ли смысл вкладываться в нормальный аккумулятор. Во-вторых, такой переходник полезен после ремонта: можно проверить старт, экран и кнопки до финальной сборки. В-третьих, он подходит для мастерской, где иногда нужно быстро оживить устройство на несколько минут.
Однако после успешной проверки лучше не оставлять всё как есть. Для обычной игры нужен закрытый аккумулятор с нормальной посадкой, либо отдельный внешний блок с корпусом, защитой проводов и понятным способом отключения. Внешняя BN57 на проводах — это рабочий инструмент для диагностики, но не вещь, которую стоит носить в кармане вместе с консолью.
Практические выводы
- Временный запуск PSP без родной батареи решает задачу диагностики, когда штатного аккумулятора нет.
- Батарея Xiaomi BN57 остаётся внешней, потому что её нельзя нормально закрыть внутри корпуса PSP-S110.
- Внутри родного корпуса PSP оставили контактную плату, а старый литиевый пакет вынули.
- Планка от RS-232 и термоклей удерживают плату, чтобы она не смещалась при установке.
- Отверстие под провода нужно делать аккуратно: изоляция не должна тереться о пластик.
- Перед включением обязательно проверяются полярность, пайка, изоляция и поведение батареи.
- Для постоянного использования лучше подобрать безопасный закрытый аккумулятор или сделать отдельный внешний корпус.
Ещё фото
Что ещё пригодится для такой работы
Для аккуратной проверки нужны простые вещи: мультиметр, тонкие провода, термоусадка, каптоновая лента, пинцет, хороший нож, флюс и нормальный свет. Поэтому перед подобными опытами полезно привести рабочее место в порядок. Подборку мелочей, которые реально помогают при пайке и ремонте, можно посмотреть в материале 15 полезных мелочей для мастерской. А если интересны портативные консоли и защита техники в дороге, рядом по теме будет обзор чехла для Nintendo Switch 2.
FAQ
Это замена аккумулятора PSP на батарею Xiaomi BN57?
Нет. Это временный запуск PSP без родной батареи. Xiaomi BN57 остаётся снаружи, а корпус PSP-S110 работает как переходник с родной контактной частью.
Зачем вынимать старый литиевый элемент из PSP-S110?
Старый элемент уже не нужен для тестовой схемы и может быть неисправен. В корпусе оставляют контактную плату, через которую PSP получает питание привычным способом.
Почему нельзя просто закрыть BN57 внутри корпуса PSP?
BN57 — смартфонная батарея другого формата. Её нельзя безопасно зажать в маленьком корпусе PSP-S110 без нормальной механики, изоляции и защиты от давления.
Для чего нужна планка от RS-232?
Она прижимает плату внутри пустого корпуса и не даёт ей свободно двигаться. Это простая крепёжная планка, которая помогает удержать контактную часть на месте.
Можно ли играть с такой сборкой каждый день?
Лучше не надо. Сборка подходит для проверки и короткого стендового запуска. Для постоянной игры нужен закрытый безопасный аккумулятор или отдельный внешний блок.
Что проверить в первую очередь?
Сначала проверьте состояние батареи, полярность, пайку, изоляцию и выход проводов из корпуса. Затем сделайте короткий запуск под наблюдением.
Вывод
Временный запуск PSP без родной батареи через Xiaomi BN57 и корпус PSP-S110 — это полезный мастерской способ проверить консоль, когда штатного аккумулятора нет. Внутри корпуса PSP оставили контактную плату, старый литиевый пакет вынули, плату прижали планкой от RS-232, провода вывели через отдельное отверстие и зафиксировали узел термоклеем. В результате PSP получает питание через родные контакты, а батарея остаётся снаружи.
Главное — не переоценивать такой вариант. Он помогает диагностировать приставку, но не заменяет нормальный аккумулятор для повседневной игры. Поэтому после проверки лучше выбрать безопасное постоянное питание: качественный совместимый PSP-S110 или отдельный внешний блок с корпусом, защитой проводов и понятным отключением.
