Релейный модуль 12В: как применять плату с SRD-12VDC-SL-C и не перепутать клеммы

Релейный модуль 12В с синим реле SRD-12VDC-SL-C пригодится там, где слабая схема должна включать отдельную нагрузку: вентилятор, лампу, небольшой насос, сигнализацию или питание другого узла. Но перед установкой его надо спокойно прозвонить, проверить назначение клемм и не верить одной только цифре 10A на корпусе реле.

Такие платы часто покупают для мастерской, автоэлектрики, самодельных блоков и простых систем контроля. Внешне модуль выглядит понятным: реле, подстроечник, светодиоды, клеммники и несколько мелких деталей. Однако ошибка в подключении может быстро закончиться сгоревшей дорожкой, залипшим контактом или неработающей схемой. Поэтому сначала лучше разобраться, что именно коммутирует реле, а где находится управляющая часть.

Релейный модуль 12В — не кнопка, а разделение управления и нагрузки

Реле удобно тем, что управляющая цепь и нагрузка могут быть разделены. Небольшой ток подаётся на катушку или управляющую часть модуля, после чего механический контакт замыкает другую цепь. У Omron в справочных материалах по реле нормально открытый контакт описывается как контакт, который замыкается при подаче напряжения на катушку, а нормально закрытый — как контакт, который при срабатывании размыкается: Omron Relay Basics.

На таких платах обычно встречаются обозначения COM, NO и NC. COM — общий контакт. NO используется, когда нагрузка должна включаться только после срабатывания реле. NC нужен для обратной логики: цепь включена в покое и разрывается при срабатывании. Поэтому перед монтажом стоит выбрать нужную пару контактов, а затем проверить её мультиметром.

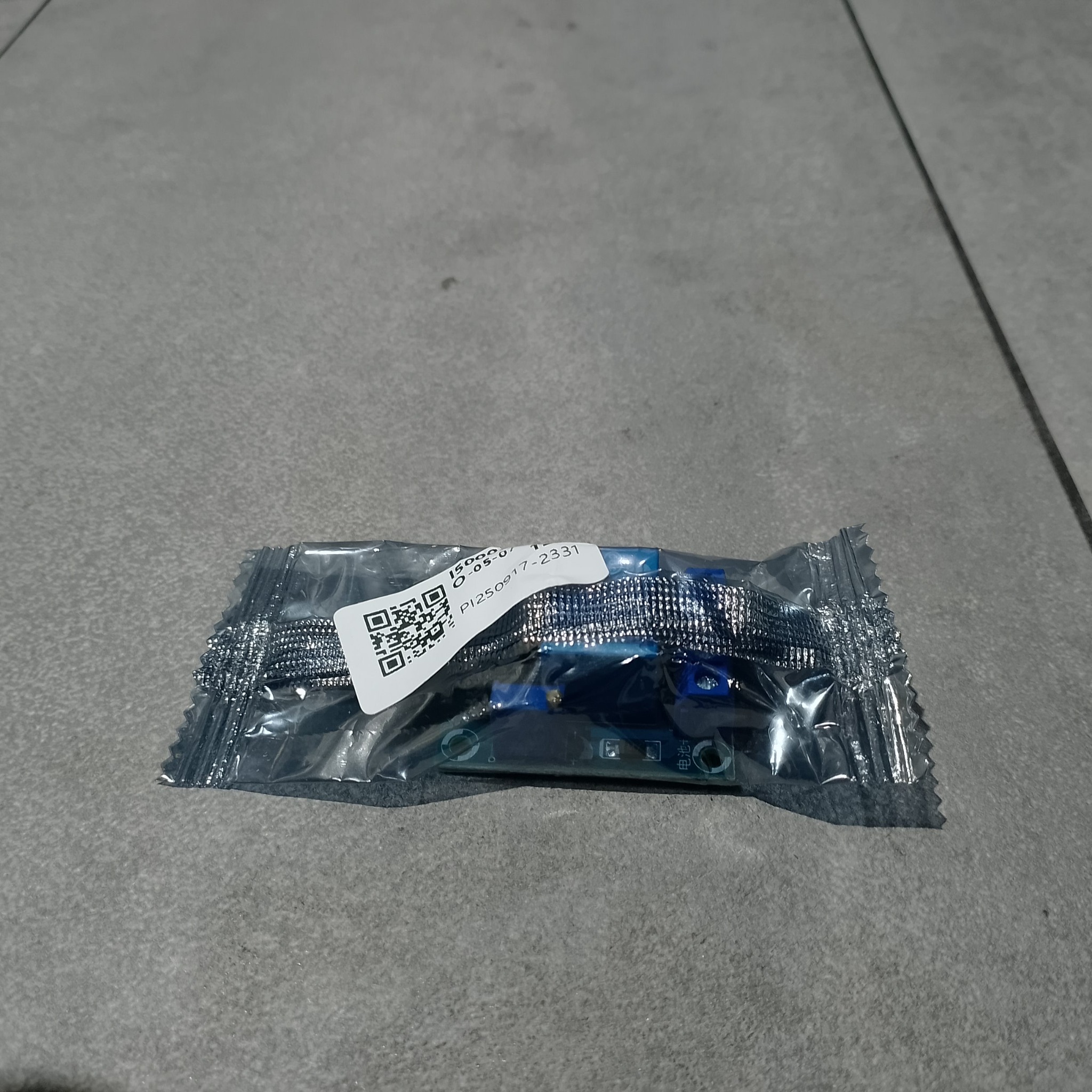

Осмотр платы и комплекта 1

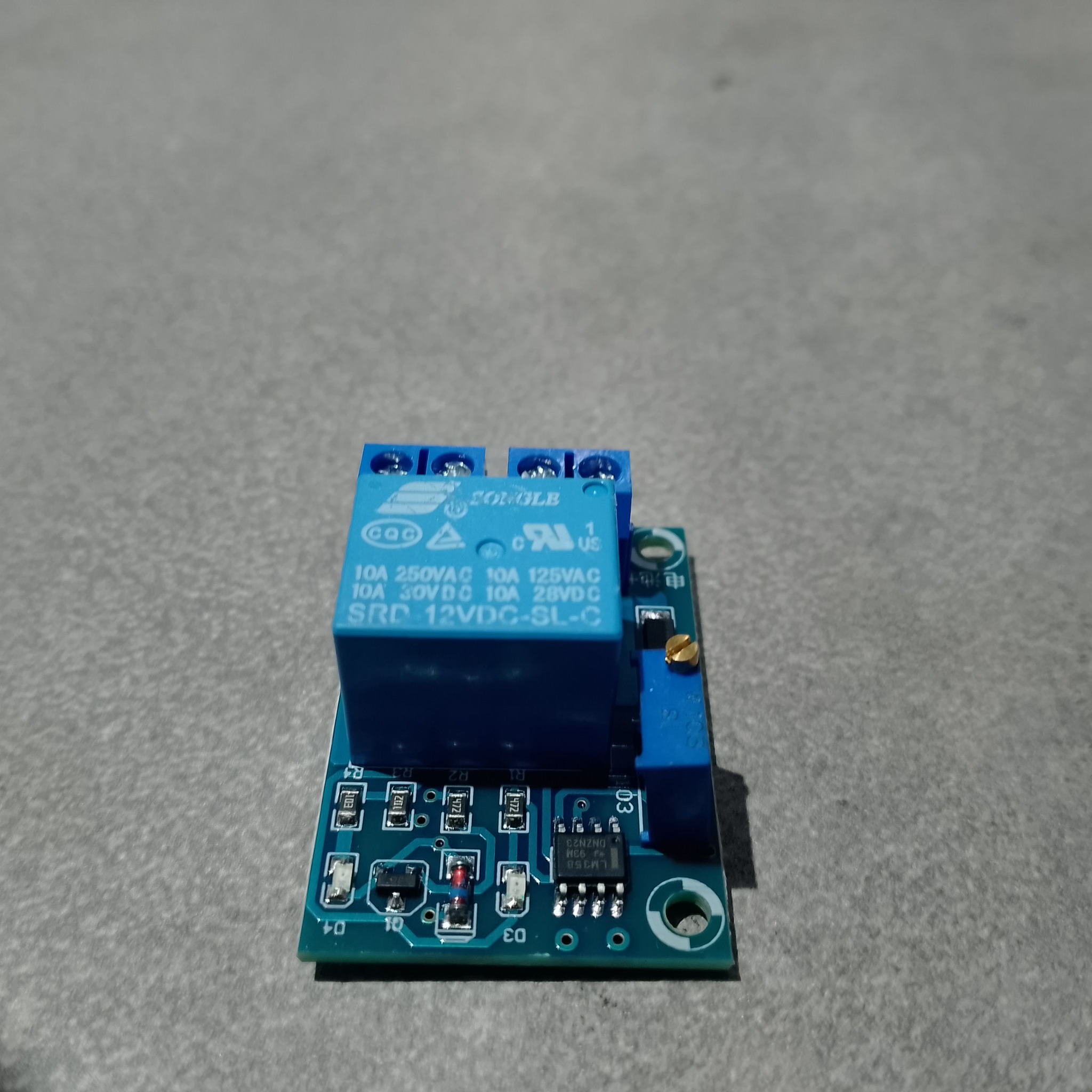

Первое впечатление нормальное: плата небольшая, клеммники крупные для своих размеров, реле стандартного формата. При этом корпус реле не делает модуль промышленной защитой. Это недорогая плата для простых задач, а не замена автомату, предохранителю или нормальному контроллеру нагрузки.

Подстроечный резистор намекает на регулировку порога или режима срабатывания. Без схемы конкретной платы его нельзя крутить вслепую. Правильнее подать питание от лабораторного блока, наблюдать за реле и только потом выставлять нужный момент включения. Для быстрых экспериментов с питанием пригодится аккуратный стенд; похожие задачи часто пересекаются с модулями зарядки и повышающими преобразователями, например в разборе TP4056 и MT3608.

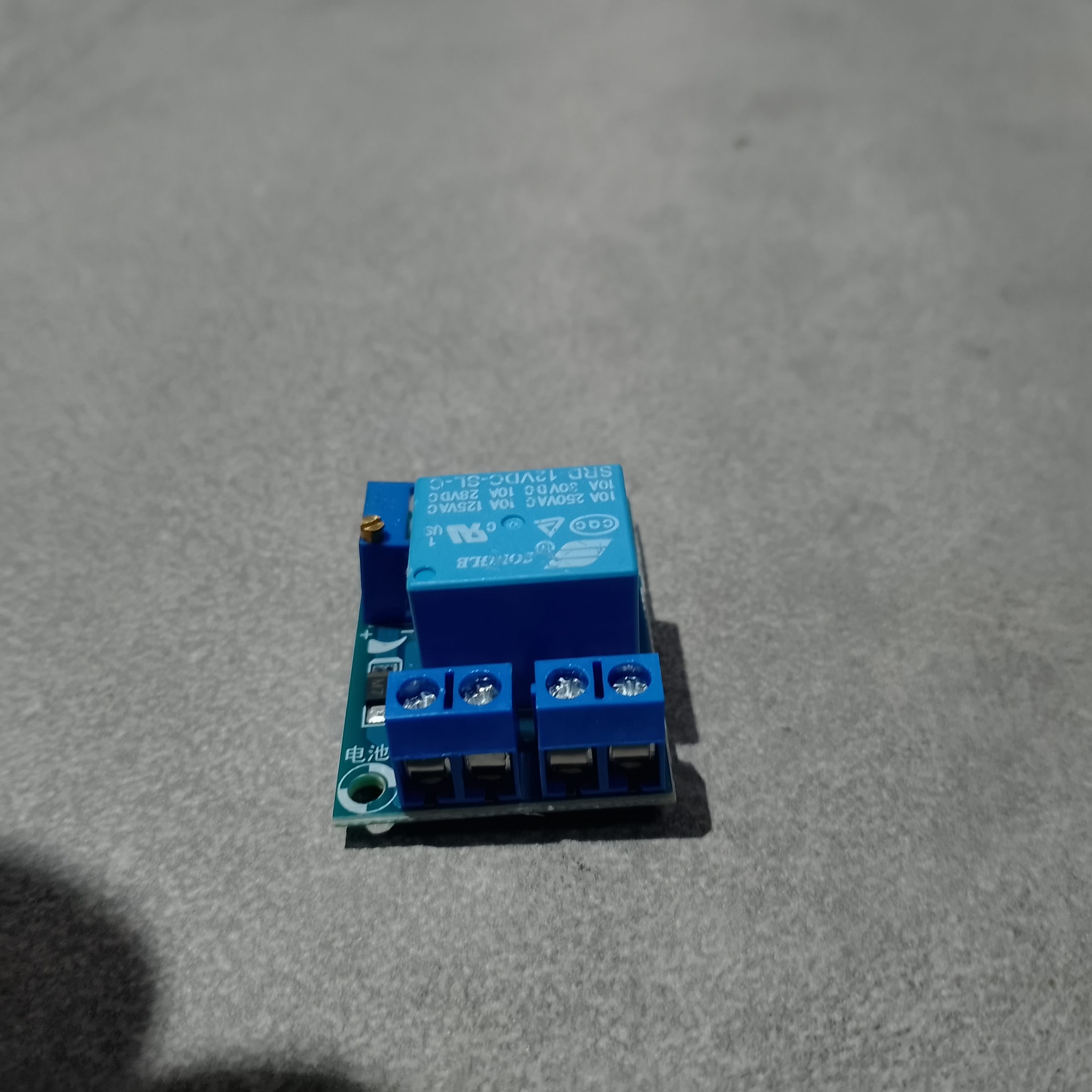

Клеммники лучше сразу подписать маркером или наклейкой. Особенно это помогает, если модуль ставится в корпус и провода потом закрывают надписи на плате. Для нагрузки нужен отдельный предохранитель. Даже при питании 12 В короткое замыкание на аккумуляторе или мощном блоке питания может расплавить дорожку быстрее, чем успеет сработать реле.

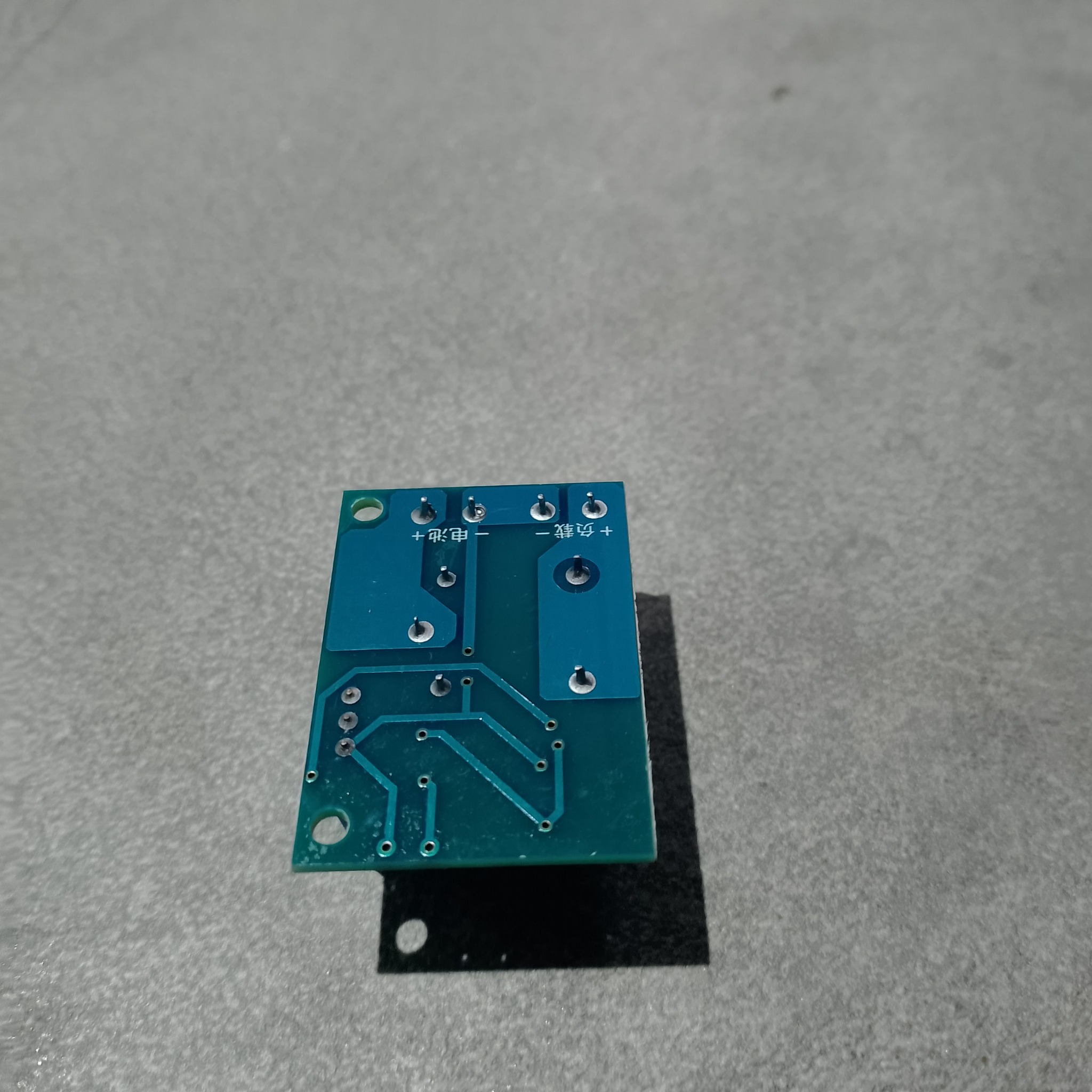

Нижняя сторона платы показывает ширину дорожек. По ней уже можно сделать практический вывод: большие токи через такой модуль лучше не гонять постоянно. Если надо включать мощный мотор, обогреватель или компрессор, маленькое реле можно оставить только как управляющее звено, а силовую часть вынести на более серьёзный контактор или ключ.

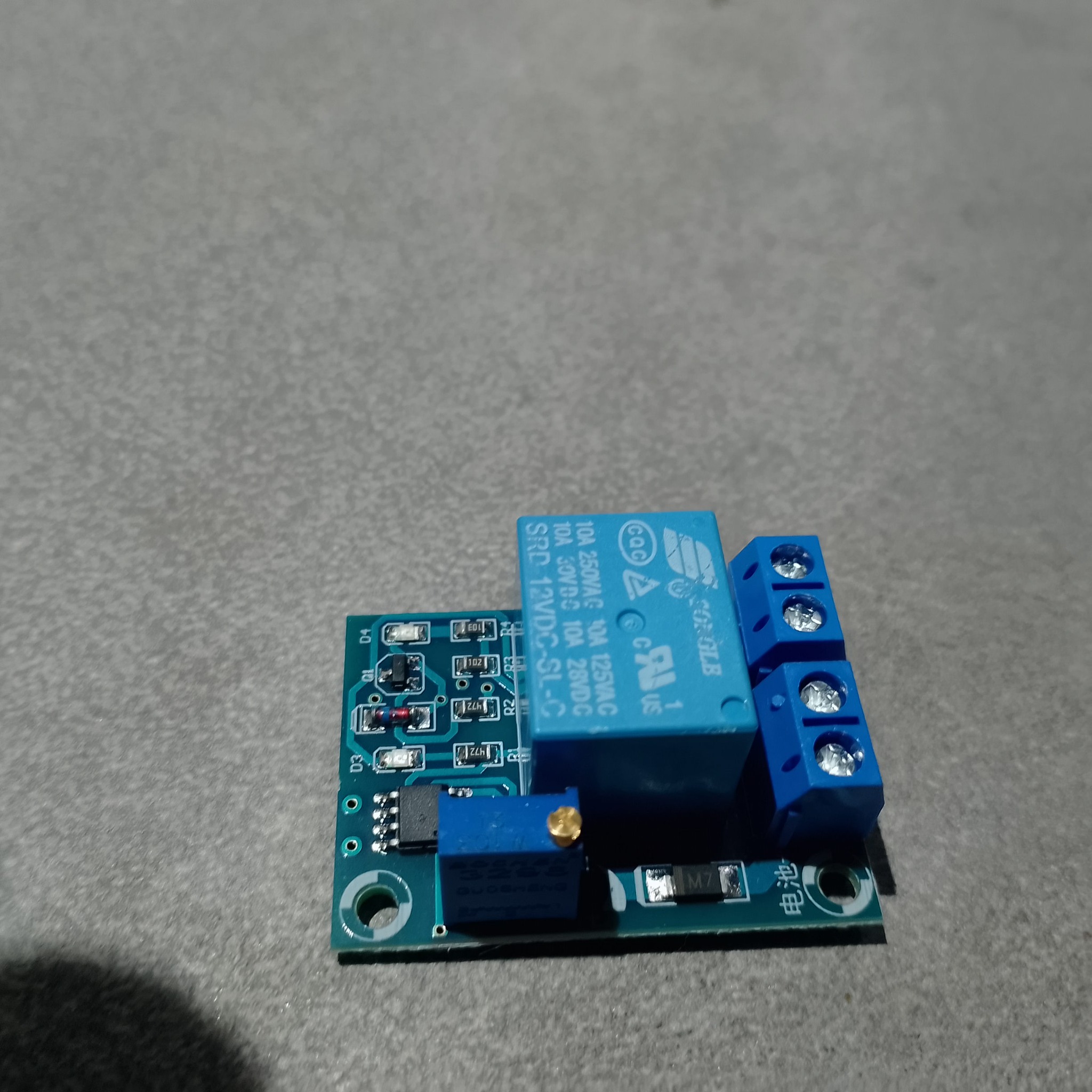

Маркировка реле указывает на катушку 12 В и контактную группу с заявленными токами для разных напряжений. Но реальная нагрузка бывает разной. Лампа, мотор и электромагнитный клапан могут давать заметный бросок тока. Поэтому безопаснее оставлять запас и ставить защитный диод, снаббер или другую защиту там, где нагрузка индуктивная.

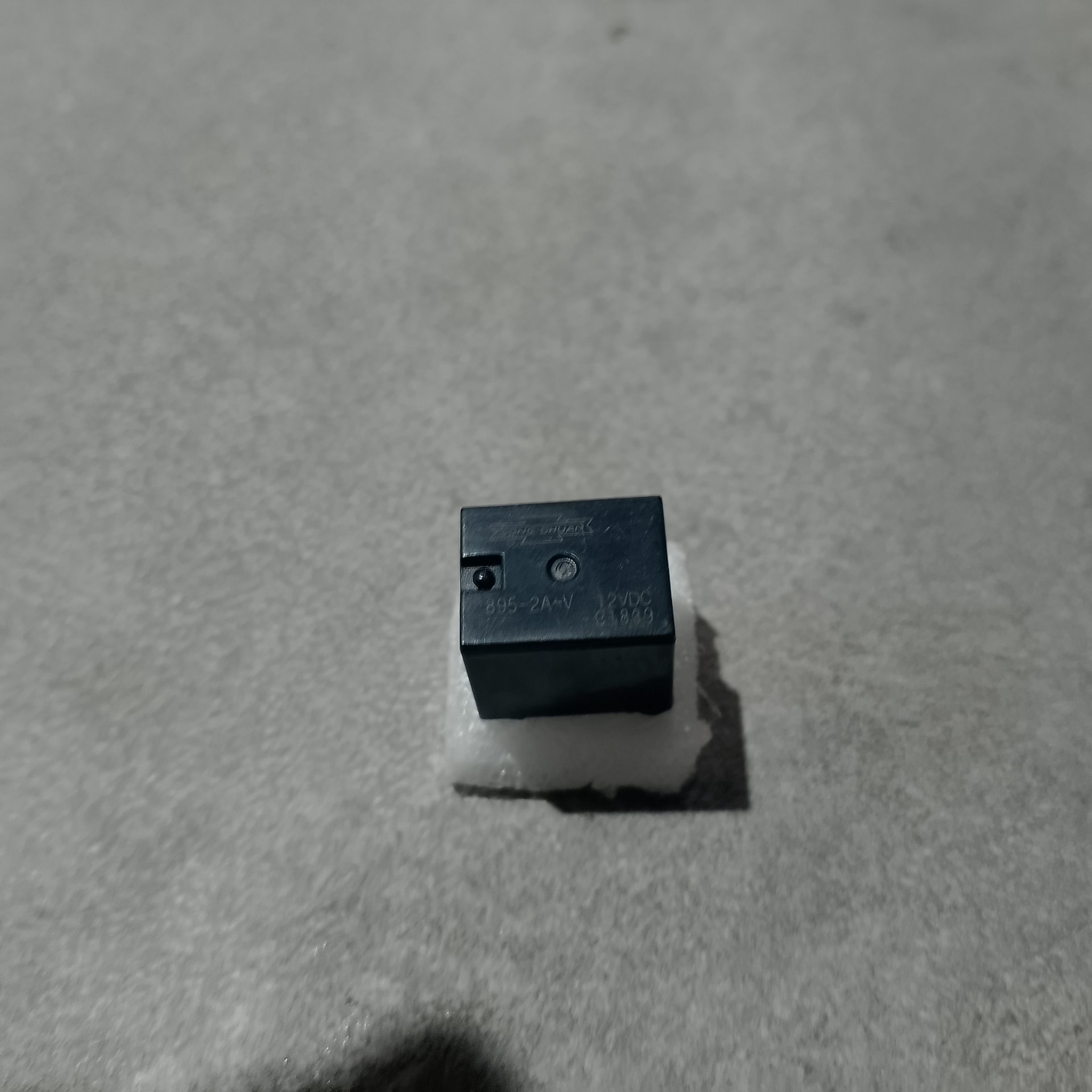

Снятое реле помогает оценить размер самой детали. В ремонте такие элементы встречаются часто: в зарядниках, автомодуле, контроллере вентилятора, блоке управления подсветкой. Если реле щёлкает, но нагрузка не включается, проверку начинают не с замены всей платы, а с контактов, пайки и питания катушки.

Как подключать релейный модуль 12В

Спешить с подключением не стоит. Сначала мультиметром проверяют, где у платы питание, где вход управления, а где контактная группа реле. Затем подают 12 В от блока питания с ограничением тока. После этого смотрят, загорается ли индикатор, щёлкает ли реле и меняется ли состояние контактов COM-NO или COM-NC.

Порядок простой. Сначала включается сама плата без нагрузки. Затем проверяется контактная группа в режиме прозвонки. После этого можно подключать слабую нагрузку, например лампу или небольшой вентилятор. И только после нормальной проверки модуль стоит ставить в рабочее устройство. Такой подход помогает не спалить плату из-за перепутанных проводов.

Ошибки, из-за которых модуль быстро выходит из строя

Самая частая ошибка — подключить нагрузку напрямую как попало, не проверив пару контактов. Вторая проблема — использовать модуль на пределе тока. Третья — включать индуктивную нагрузку без защиты. Реле может пережить несколько включений, но контакты будут подгорать, а плата начнёт работать нестабильно.

Ещё один риск — работа с сетью 220 В. На корпусе реле может быть указана коммутация сетевого напряжения, но открытая плата с маленькими зазорами требует корпуса, нормального крепления, изоляции и предохранителя. Для домашней автоматики безопаснее начинать с низковольтных цепей. Если нужен расчёт нагрузки, можно свериться с простым калькулятором энергопотребления и заранее понять, какой ток пойдёт через контакты.

Где такой модуль действительно пригодится

Релейный модуль 12В хорошо подходит для стендовых задач. Им можно включать вентилятор по сигналу, подавать питание на подсветку, отключать небольшую нагрузку, делать простую автоматику для гаража или проверять работу управляющей схемы. В автомобильных задачах он тоже может пригодиться, но только с предохранителем и понятной разводкой проводов.

Для постоянной установки модуль лучше закрепить на стойках. Провода не должны тянуть плату за клеммник. Открытые контакты стоит закрыть корпусом. Кроме того, после первых включений полезно потрогать клеммы и реле: сильный нагрев говорит о плохом контакте, перегрузке или ошибке в схеме.

Итоги

Релейный модуль 12В — полезная плата для мастерской, если относиться к ней как к управляющему узлу, а не как к готовой силовой защите. Она помогает быстро собрать простой стенд, включить небольшую нагрузку и проверить автоматику. Перед монтажом надо прозвонить клеммы, дать запас по току, поставить предохранитель и не забыть про корпус.
