TDA2030A — обзор бюджетного аудиоусилителя и его модулей<

Коротко. Микросхема TDA2030A — это классика аудио-DIY: недорогой, проверенный временем усилитель низкой частоты. На её основе собирают модули для ремонта колонок, радиолюбительских проектов и простых гитарных комбиков. Мы посмотрели, как выглядит модуль в упаковке, что на плате и какие есть варианты покупки.

Распаковка и комплект

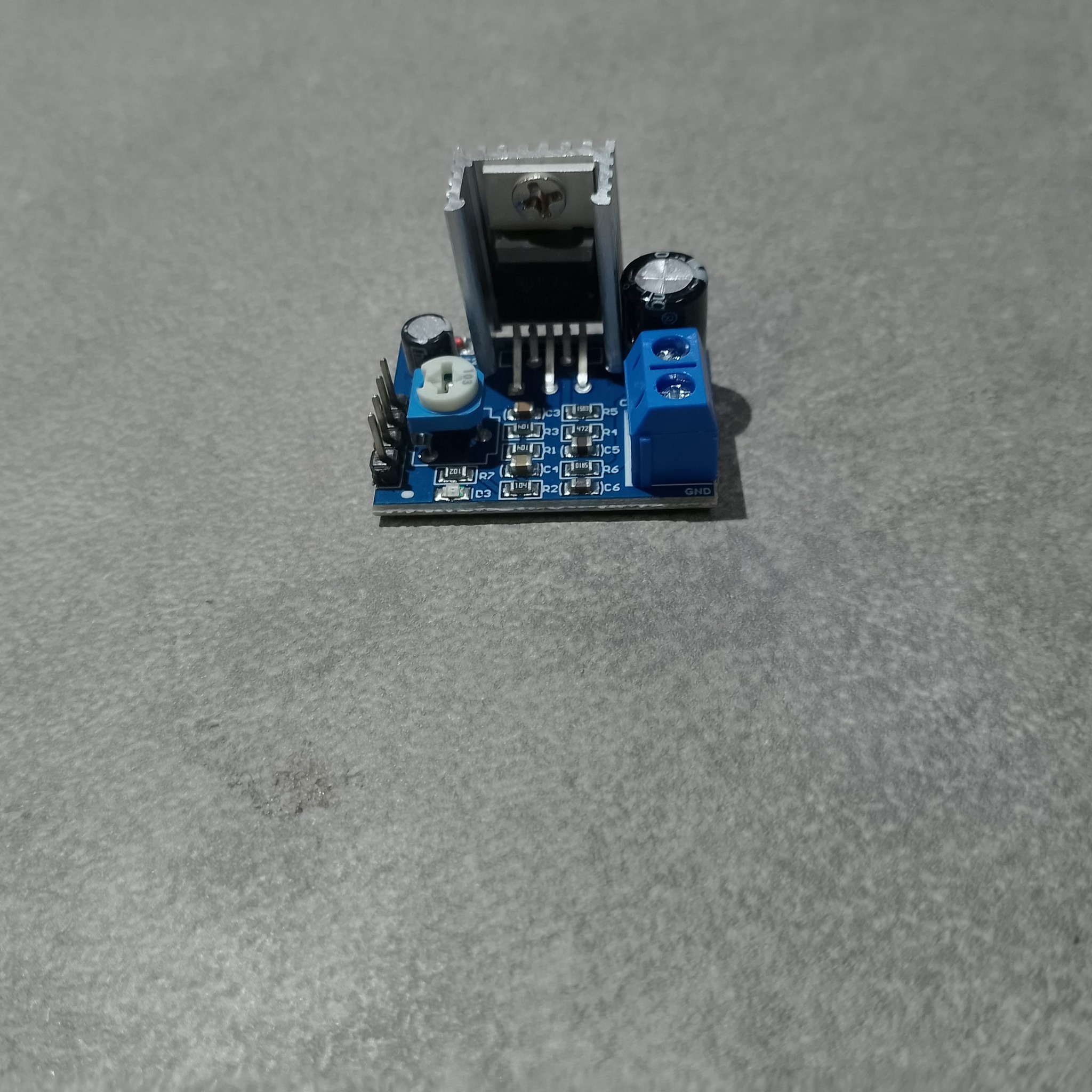

Модуль приходит в коробке и антистатическом пакете. Всё запаяно аккуратно, на пакете есть маркировка. Внутри — сама плата на синем текстолите с припаянной микросхемой и радиатором. Дополнительных аксессуаров в комплекте нет: только модуль.

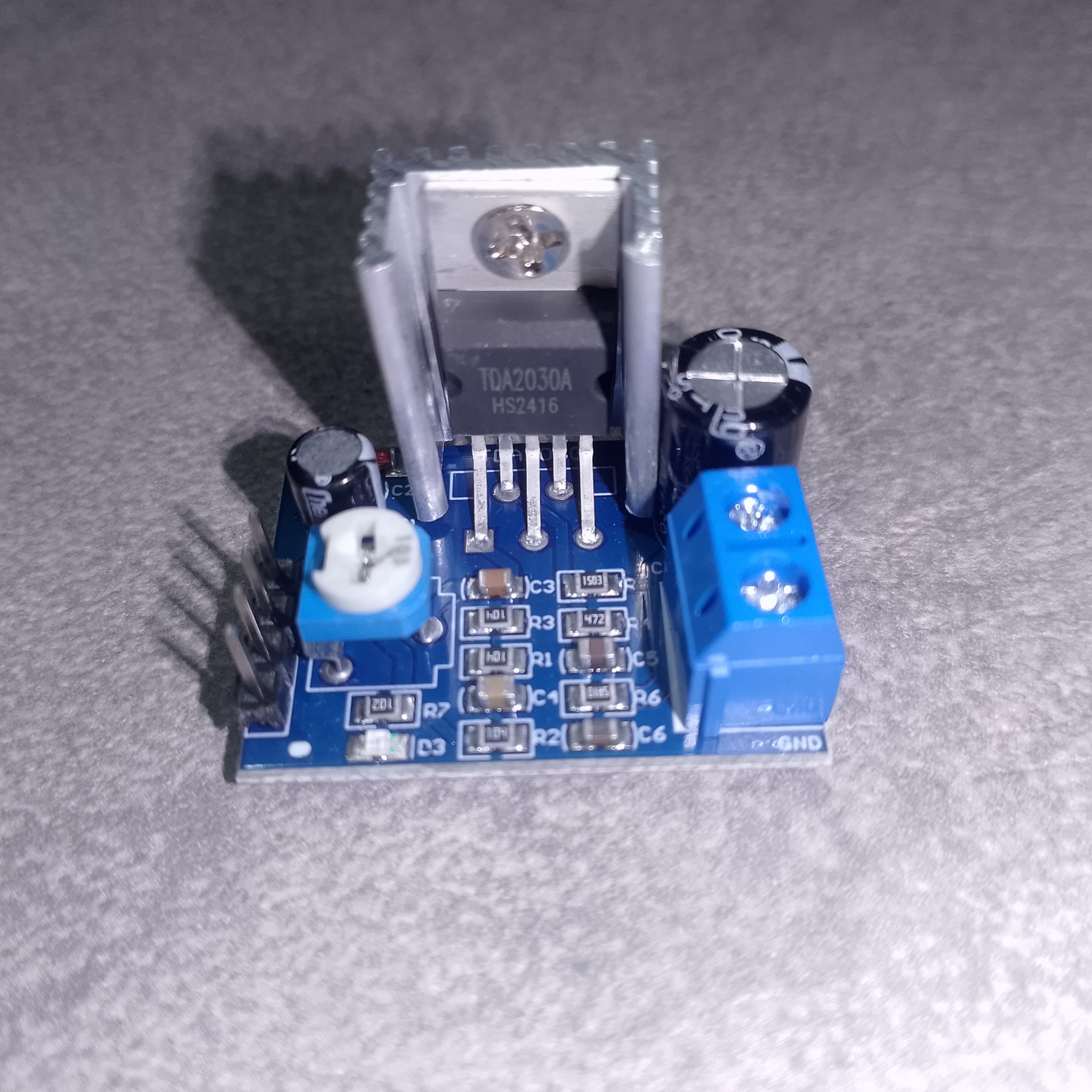

Плата и элементы

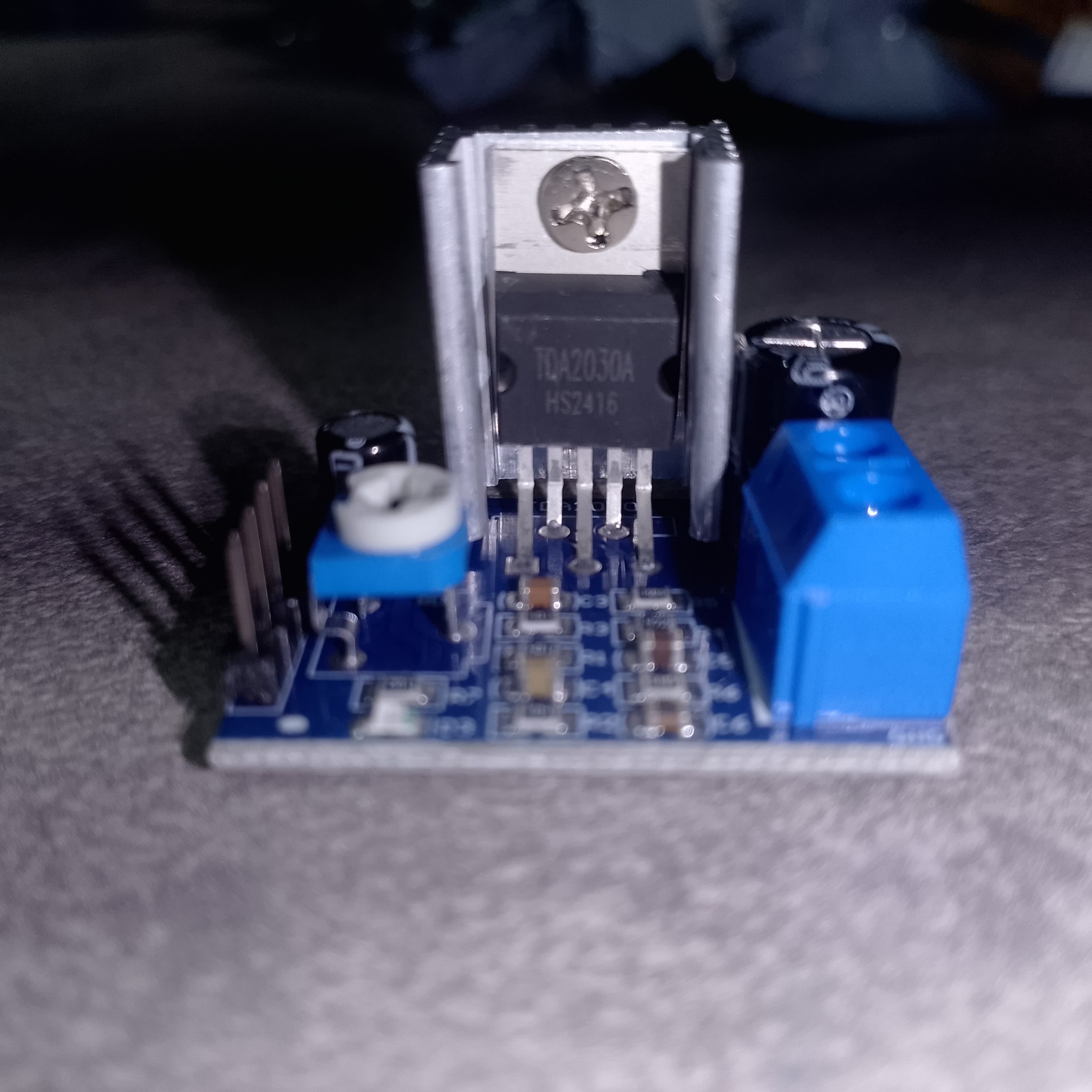

• Силовой радиатор закреплён на корпусе микросхемы для отвода тепла.

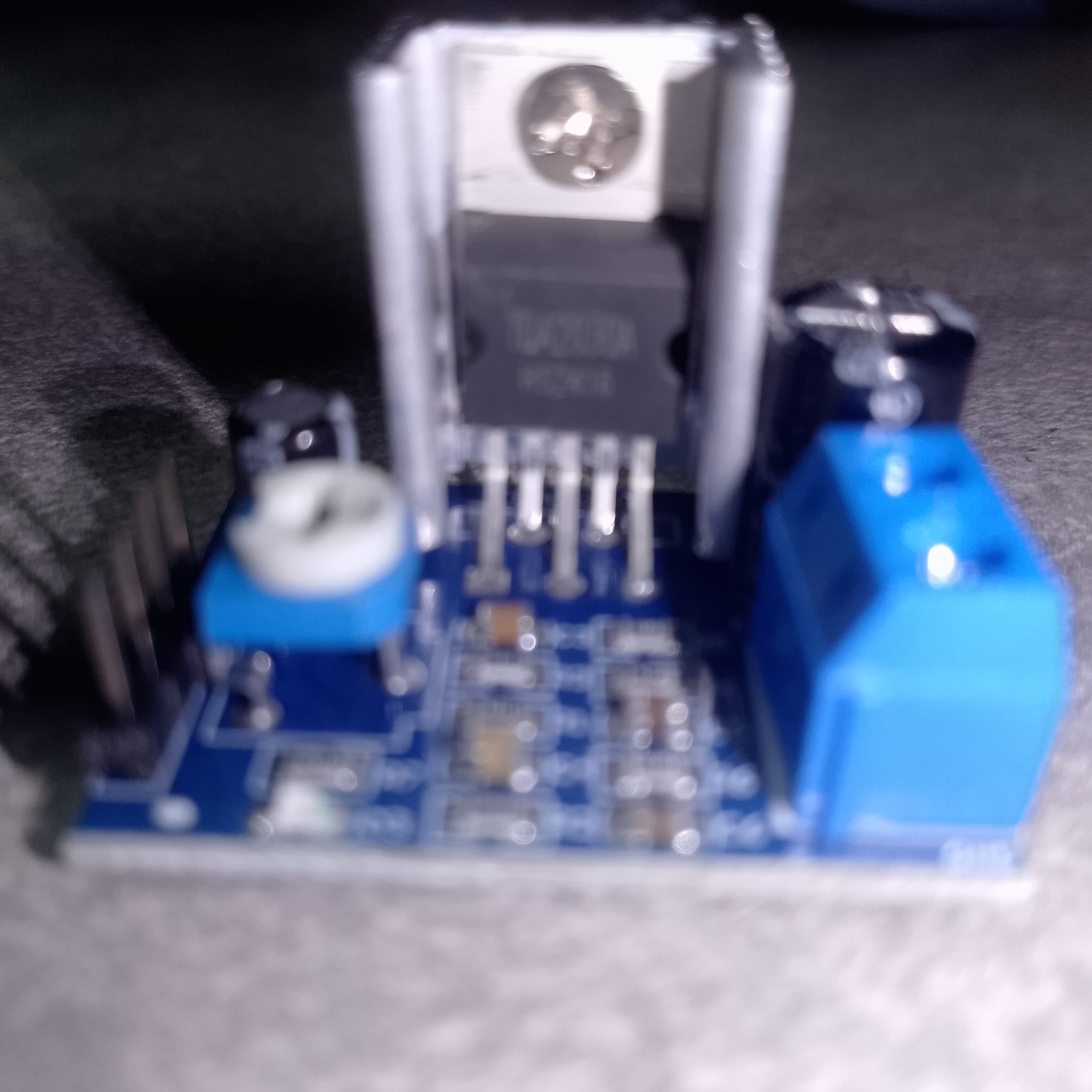

• Два электролитических конденсатора отвечают за фильтрацию питания и развязку сигнала.
• Есть стандартные клеммники: отдельные для питания и для акустики.

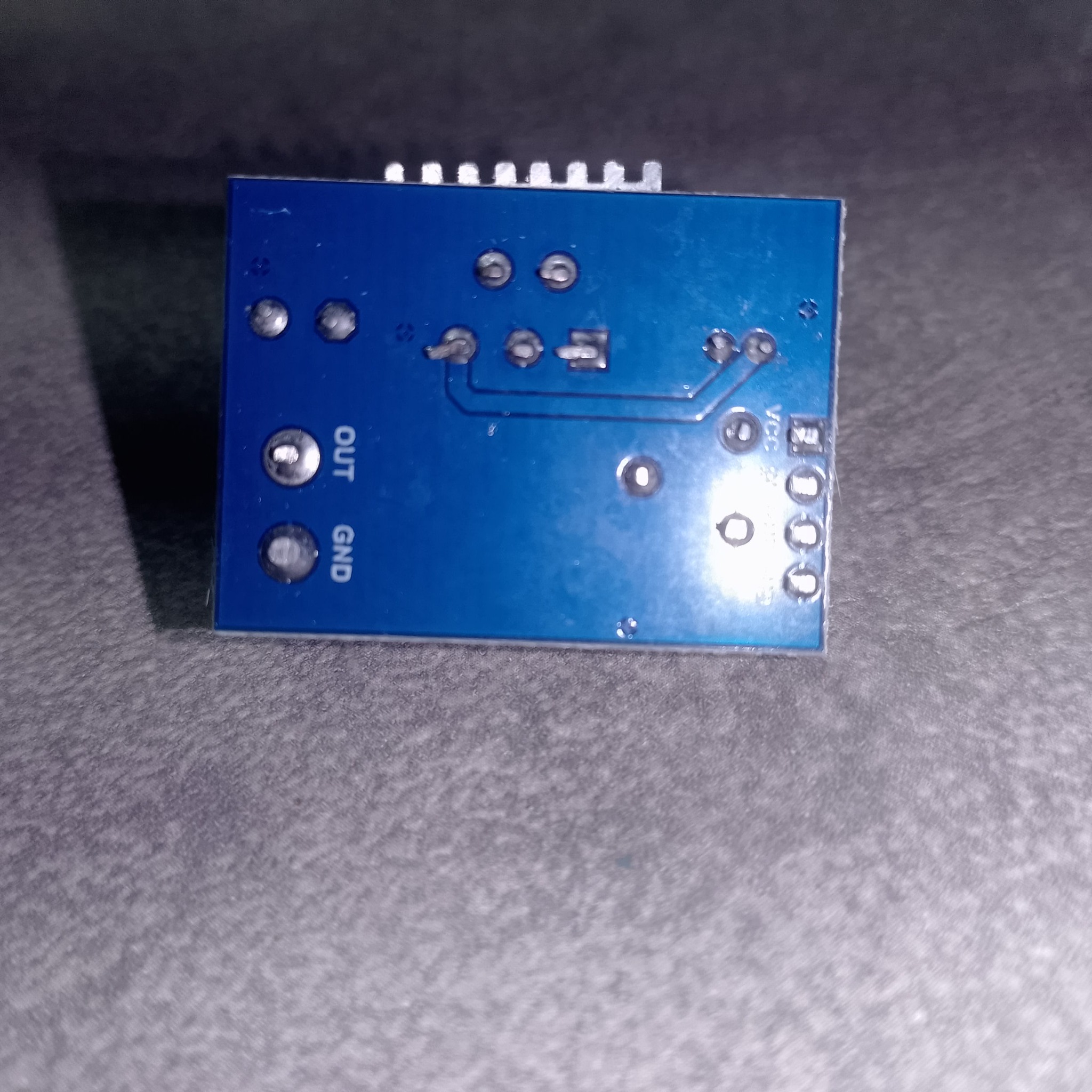

• С обратной стороны платы — простая разводка без лишних элементов.

Характеристики TDA2030A

• Питание: однополярное 12–18 В или двуполярное ±9–18 В.
• Выходная мощность: 14–18 Вт на 4 Ω (в мостовом включении).
• Рекомендуемая нагрузка: 8 Ω — стабильнее, меньше искажений.
• Коэффициент гармоник (THD): ~0,1% при средней громкости.
• Требуется радиатор и теплопроводящая паста.

Практические советы

• Следите за полярностью питания — микросхема не имеет защиты от переполюсовки.
• Не подключайте динамики ниже 4 Ω — возможен перегрев.
• При монтаже используйте теплопроводящую пасту под радиатор.
• Обращайте внимание на качество электролитов — дешёвые быстро выходят из строя.

SD-1117 — Технологии и распаковка
Главная


Шпаргалка: TDA2030A модуль усилителя

1) Что это:
- Классический аудиоусилитель низкой частоты (ANF).
- Популярная бюджетная микросхема, доступная в виде модулей.

2) Питание:
- Однополярное: 12…18 В.
- Двуполярное: ±9…18 В.
- Важно соблюдать полярность и использовать радиатор.

3) Мощность:
- До 14–18 Вт на 4 Ω (в мостовом включении).
- Оптимально использовать при 8 Ω и умеренной громкости.

4) Варианты покупки:
- Модуль на плате (готов к применению).
- Бюджетный модуль (упрощённая элементная база).
- Отдельная микросхема (нужна обвязка и радиатор).

5) На что смотреть:
- Качество пайки и конденсаторов.
- Размер радиатора (малый может перегреваться).
- Подключение: клеммники для питания и динамика.

6) Советы:
- Проверяйте монтажные отверстия для крепления.
- Используйте теплопроводящую пасту под радиатор.
- Не перегружайте динамики низким импедансом.

FAQ:
Q: Можно ли заменить на LM1875?
A: Да, но потребуется корректировка питания и разводки.

Q: Подходит ли для гитарного комбика?
A: Да, для практики и малой громкости — подходит.


Аналоги и замены

Если нужна большая мощность или более надёжная работа, обратите внимание на аналоги. LM1875 и TDA2050 имеют схожую распиновку и чуть большую мощность. Для более серьёзных проектов подойдут LM3886 или TDA7294, но они требуют другого питания и большего радиатора.

Фото

Итоги

Модуль на TDA2030A — доступный способ собрать небольшой усилитель или починить старую колонку. Простая схема, минимум деталей и бюджетная цена делают его отличным выбором для радиолюбителей. Но помните про радиатор и правильное питание — это залог надёжности.
