Диагностика ноутбука иногда доходит до момента, когда BIOS уже перепробован, мультиметр лежит рядом, а неисправность всё равно не найдена. Тут и появляется шутка про молоток. На практике молоток годится только как напоминание: сначала питание, шлейфы, плата, охлаждение и логика включения, а уже потом выводы о смерти ноутбука.
Почему молоток не лечит ноутбук
В ремонте ноутбуков часто раздражает не сама поломка, а неопределённость. Аппарат может не включаться, включаться без изображения, уходить в защиту, греться, не видеть зарядку или зависать на старте. Снаружи всё это выглядит одинаково: нажал кнопку — результата нет.
Но внутри причины разные. В одном случае не приходит питание на плату. В другом садит линия после входного ключа. А в третьем виноват шлейф кнопки, BIOS, EC, память, короткое по USB, пробитый конденсатор или плохой контакт после чистки. Поэтому правильный путь старый и проверенный: не гадать, а идти от простого к сложному.
Хорошая диагностика ноутбука начинается не с прошивки BIOS и не с прогрева чипов. Сначала нужен внешний осмотр, проверка блока питания, входного разъёма, реакции на кнопку, потребления, дежурных линий и явных следов вмешательства.
Что проверить до разборки
До полного разбора стоит убрать самые простые причины. Это экономит время и снижает риск добить исправную плату. Особенно полезно сделать короткий список и пройти его по пунктам.
- Блок питания. Проверить напряжение без нагрузки и под нагрузкой. Если блок уходит в защиту, ноутбук может казаться полностью мёртвым.
- DC-разъём. Пошевелить штекер, проверить люфт, следы нагрева и трещины пайки.
- Индикаторы. Посмотреть, реагирует ли ноутбук на зарядку, кнопку питания, подключение батареи.
- Сброс питания. Отключить зарядку и аккумулятор, удержать кнопку питания, затем пробовать запуск снова.
- Периферия. Убрать флешки, карты памяти, внешние устройства, лишние накопители.
Если ноутбук после этих действий ожил, плату трогать рано. Если реакции нет, можно переходить к разборке и нормальному осмотру. Для работы пригодятся точные отвёртки, пластиковые лопатки, мультиметр и спокойствие. По мелкому инструменту рядом по теме есть подборка полезных мелочей для мастерской.
Плата ASUS X560UD Rev. 2.0 как пример

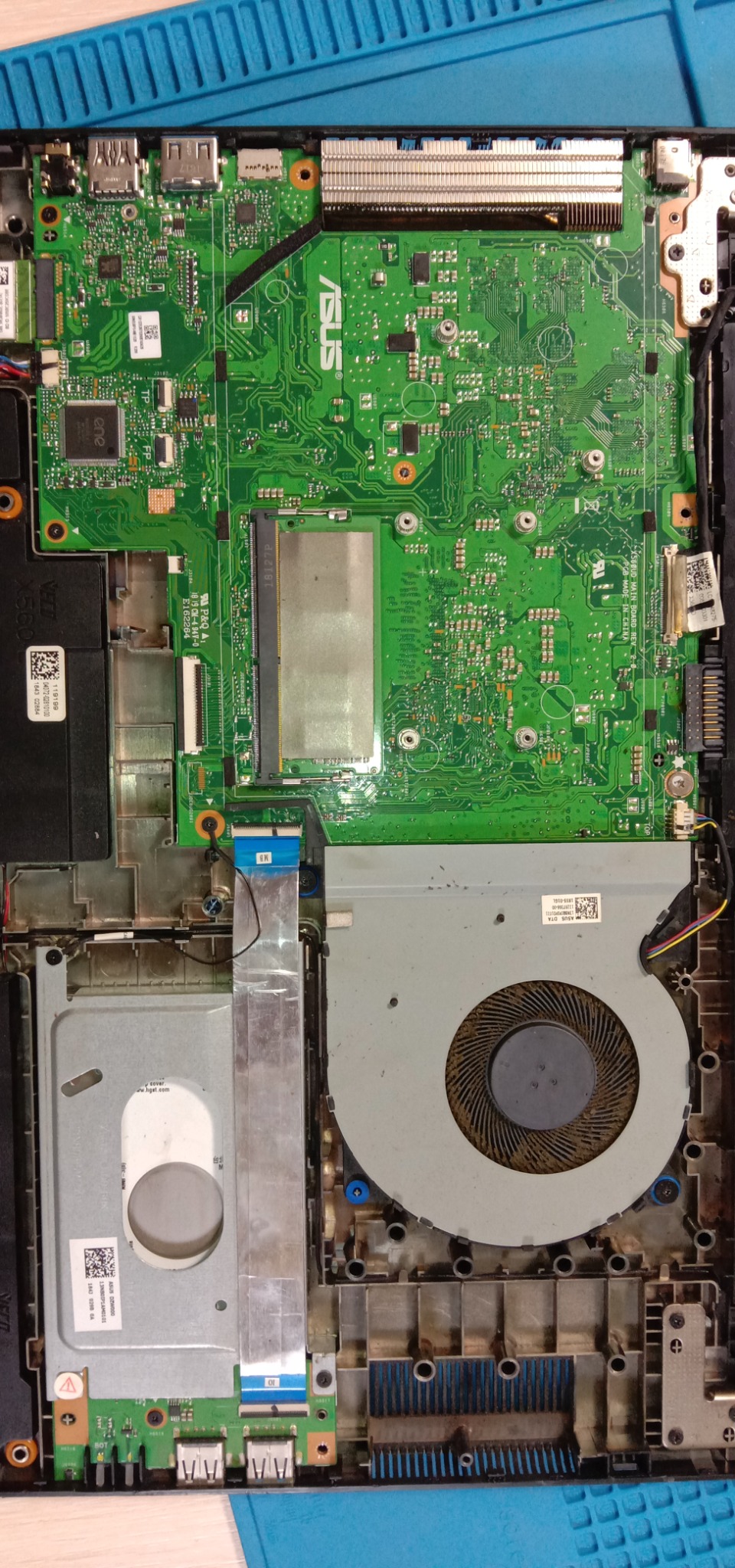

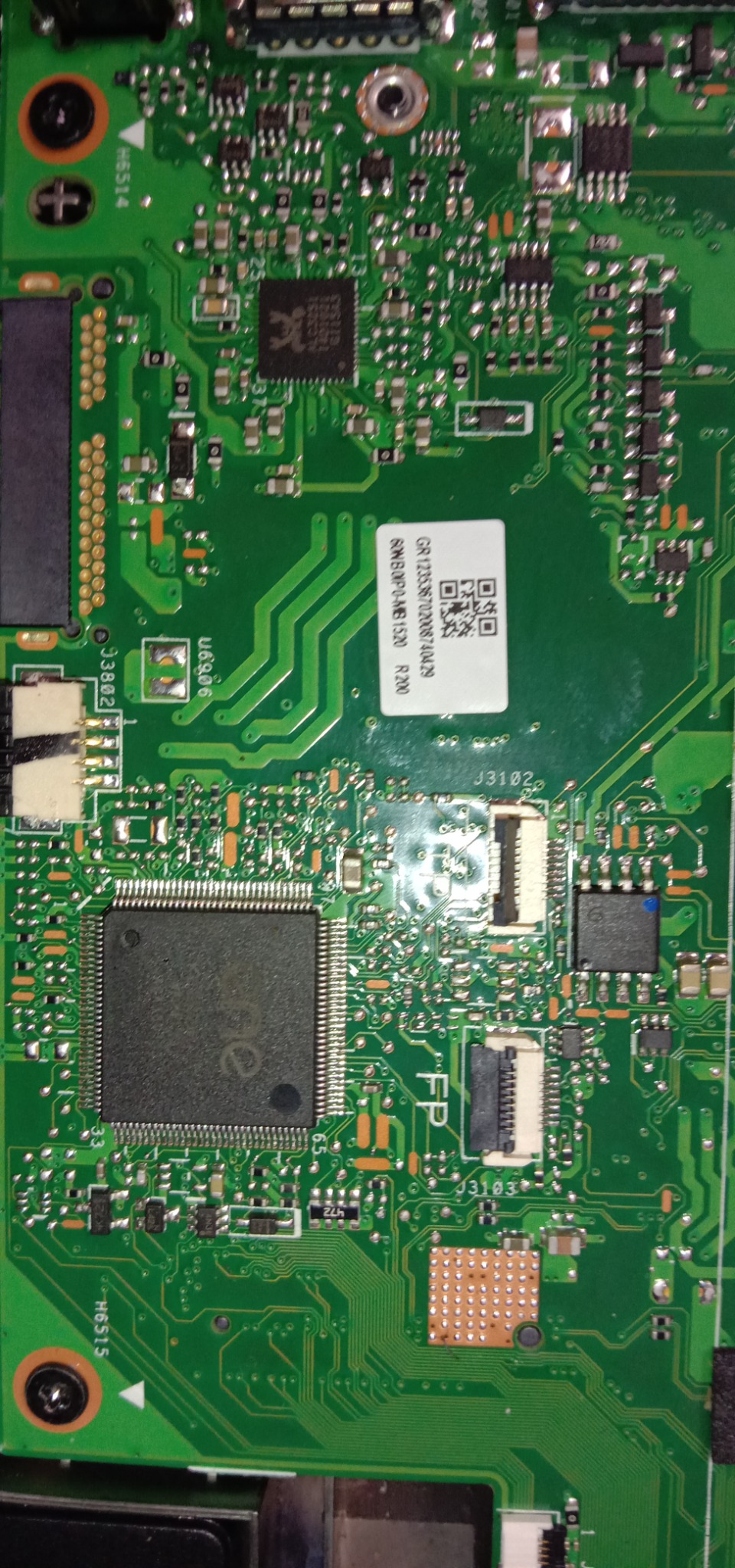

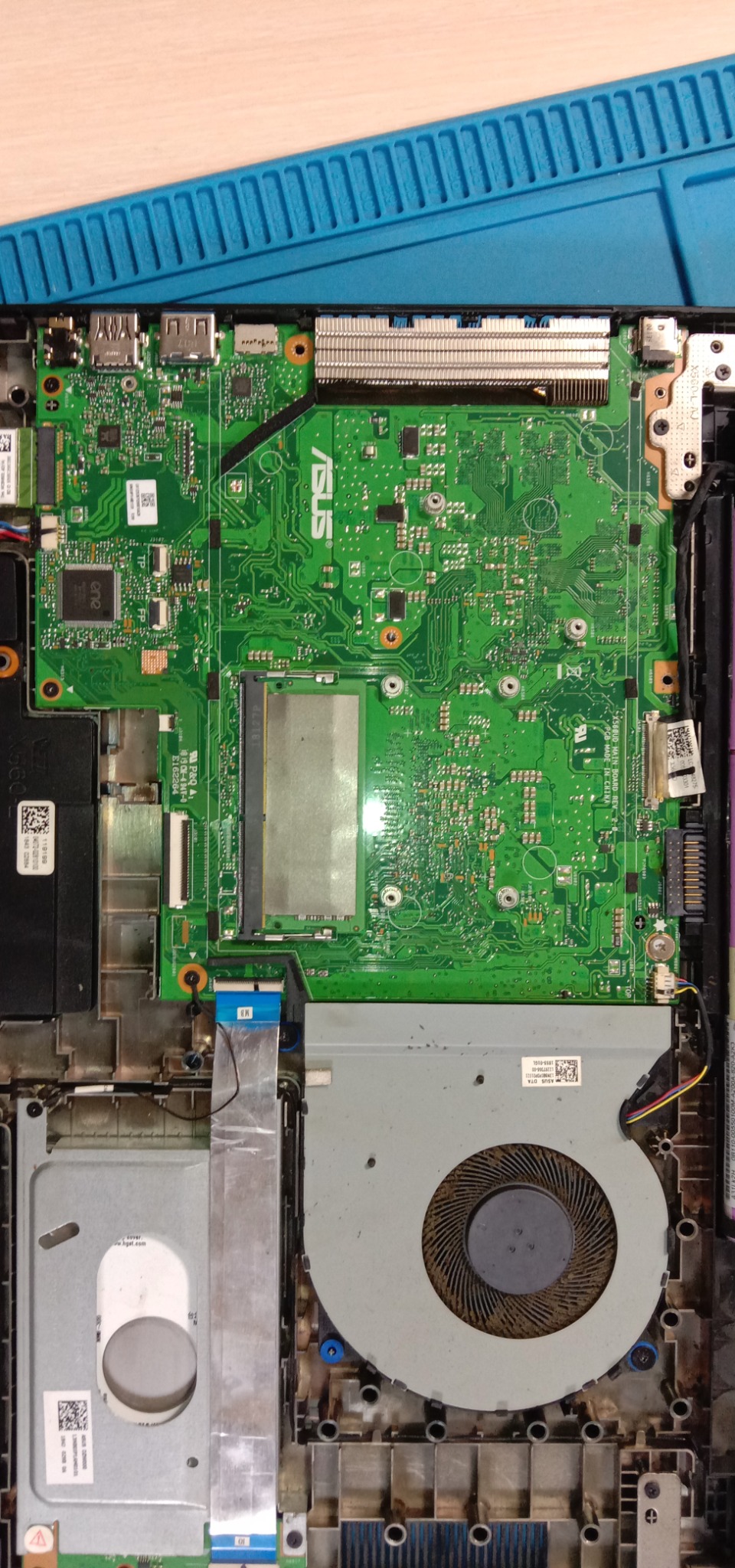

На фото — плата ASUS X560UD Rev. 2.0. Такой пример удобен тем, что на одной плате видно сразу несколько зон: вход питания, силовые ключи, контроллеры, разъёмы, охлаждение и маркировку ревизии. Для ремонта это важнее красивого общего вида корпуса.

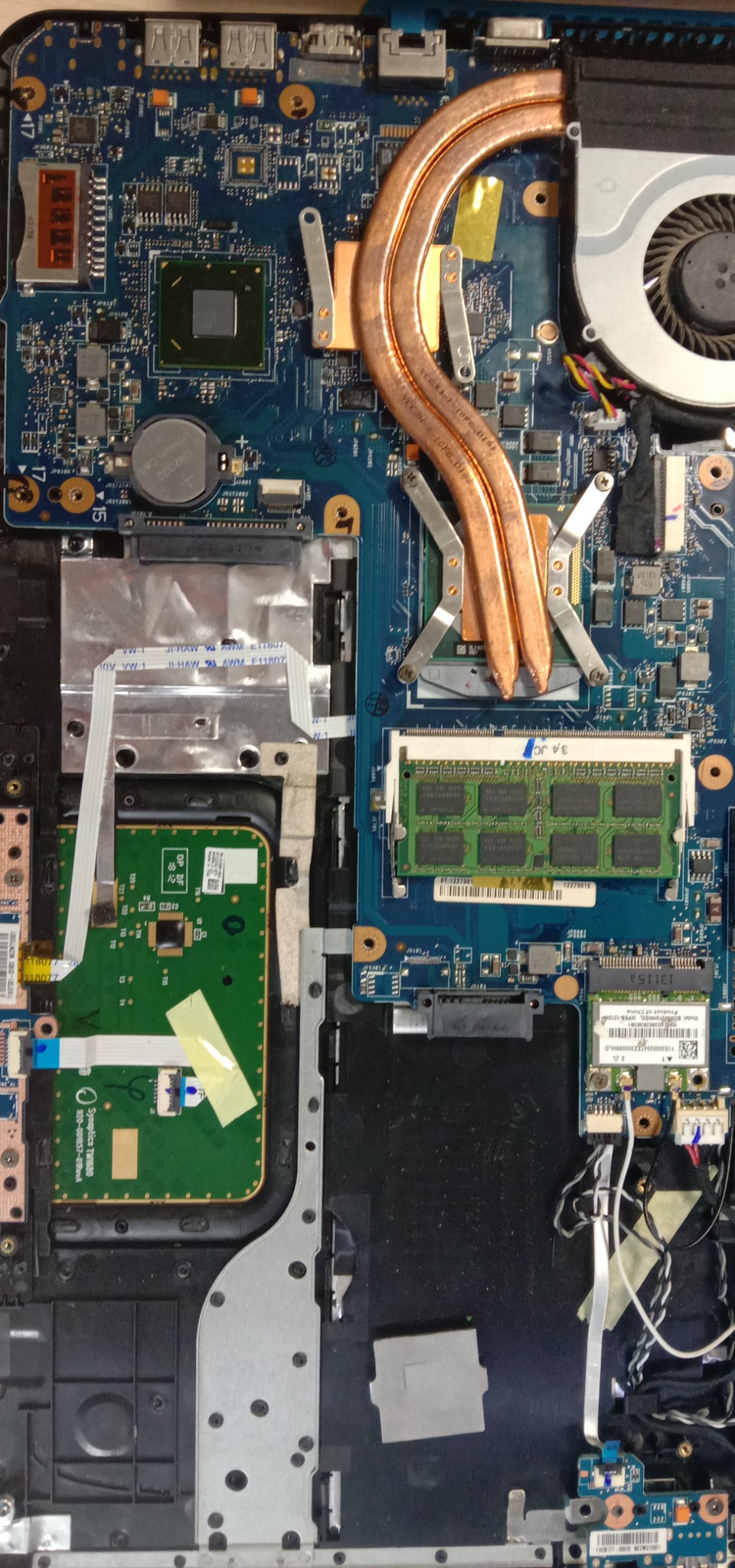

Перед измерениями плату лучше осмотреть под хорошим светом. Ищем следы влаги, потемнения, сколы на микросхемах, выбитые элементы, погнутые контакты разъёмов, повреждения возле петель и шлейфов. Иногда одна сорванная защёлка шлейфа создаёт симптомы хуже, чем неисправный чип.
Почему важна ревизия платы

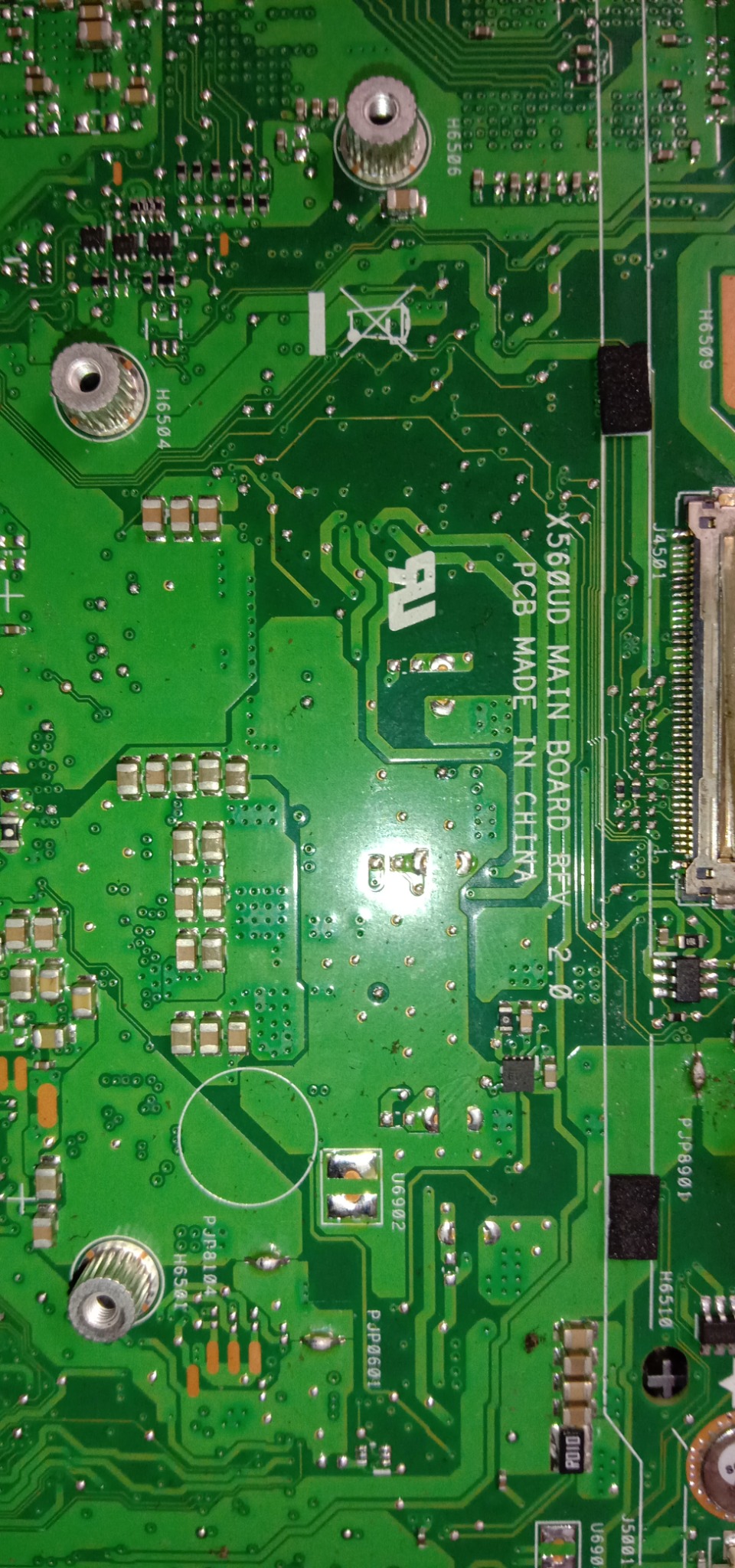

Маркировка ревизии нужна не для красоты. По ней подбирают BIOS, boardview, схему, донорскую плату и похожие элементы. У одной модели ноутбука могут быть разные ревизии, а расположение деталей и номиналы иногда отличаются.
Если прошить не тот образ или ориентироваться на чужую ревизию, легко получить новую неисправность. Поэтому перед ремонтом стоит сфотографировать маркировку, разъёмы и общую компоновку. Потом эти фото помогают при сборке и сравнении.
Питание, дежурки и короткое замыкание
Когда ноутбук не стартует, первым делом проверяют входную линию. На плате обычно есть входные MOSFET, предохранители, защитные элементы и контроллер зарядки. Если на входе есть напряжение, но дальше оно не проходит, ищут обрыв, пробой ключа или команду защиты.
Следующий этап — дежурные линии. У многих ноутбуков должны появиться 3,3 В и 5 В, но конкретная логика зависит от платформы. Важно не просто увидеть напряжение, а понять, когда оно должно появляться: сразу после подключения зарядки, после нажатия кнопки или после сигнала от EC.
Короткое замыкание ищут аккуратно. Сначала измеряют сопротивление относительно земли на основных линиях. Если сопротивление подозрительно низкое, не надо сразу подавать большой ток. Лучше ограничить ток лабораторным блоком, контролировать нагрев и не превращать плату в дополнительную поломку.
BIOS, EC и прошивка
BIOS действительно может быть причиной: ноутбук включается без изображения, зависает на логотипе, не проходит инициализацию, странно реагирует на кнопку. Но прошивка не должна быть первым действием в любом ремонте. Если нет питания, BIOS не поможет.
Перед прошивкой нужно сохранить родной дамп. Даже битый дамп часто содержит серийные данные, MAC-адреса, служебные области и настройки конкретной платы. Сначала чтение, потом резервная копия, затем правка или запись проверенного файла.
Для таких задач полезен отдельный программатор. На сайте уже есть подробный разбор работы с CH341A, а для ноутбуков это как раз тот инструмент, который лучше молотка во всех смыслах.
Охлаждение и обратная сборка

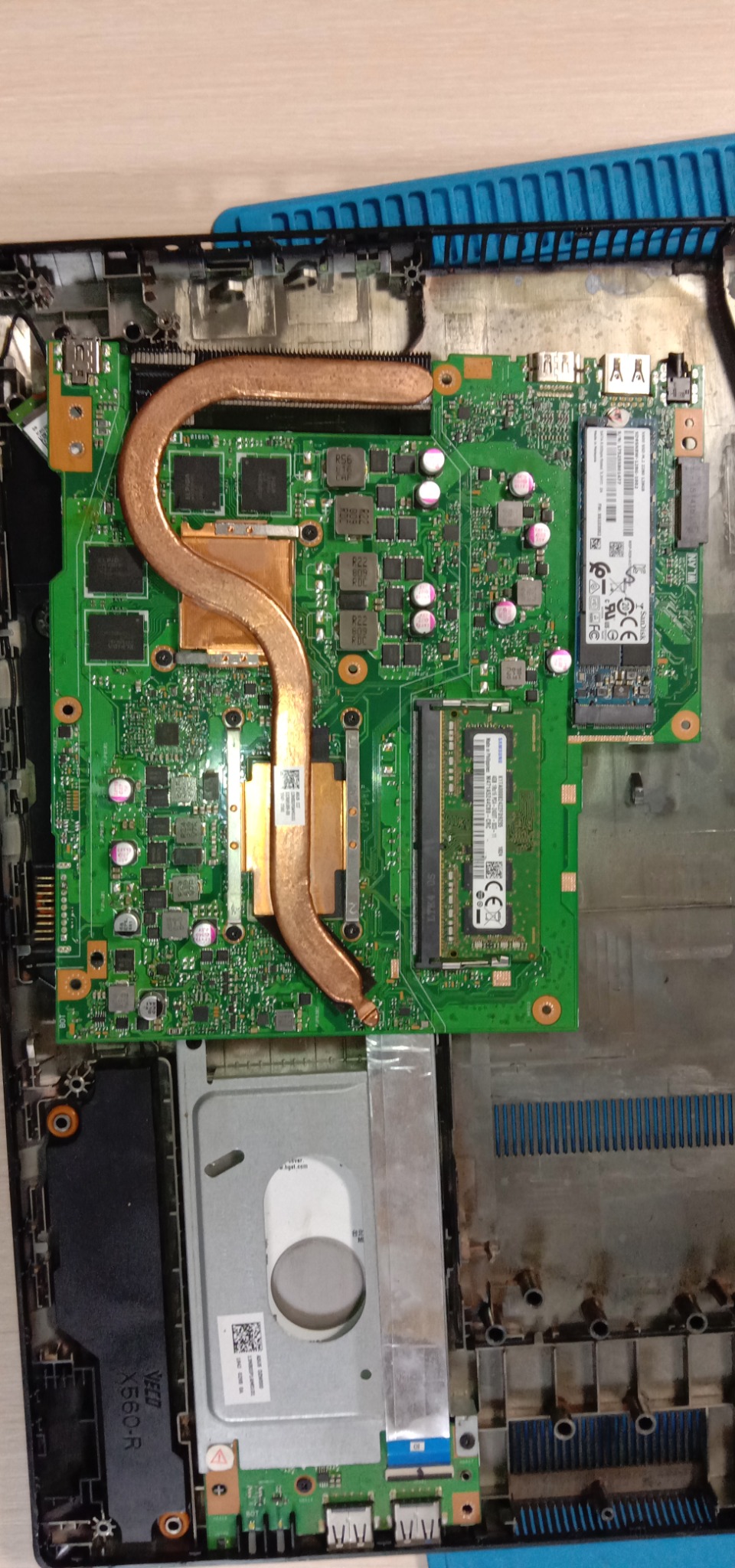

Даже когда неисправность кажется электрической, охлаждение нельзя игнорировать. Забитый радиатор, сухая термопаста, перекошенная теплотрубка или забытый винт прижима могут дать перегрев, выключение и нестабильную работу после ремонта.
При снятии системы охлаждения важно запомнить порядок винтов. Обычно они пронумерованы, и затягивать их нужно крест-накрест, без перекоса. Термопрокладки не стоит менять на случайную толщину. Слишком тонкая прокладка не достанет до элемента, слишком толстая поднимет радиатор и ухудшит контакт с кристаллом.
После чистки и замены термоинтерфейса первый запуск лучше делать с контролем температуры. Если вентилятор не стартует, а температура быстро растёт, ноутбук выключают и снова проверяют разъём вентилятора, прижим и сборку.
Типовые ошибки при ремонте ноутбука
| Ошибка | Чем опасна | Как правильно |
|---|---|---|
| Сразу прошивать BIOS | Можно потерять родные данные и получить новую проблему | Сначала питание, осмотр, резервная копия дампа |
| Давить на шлейфы | Ломаются фиксаторы и дорожки | Открывать ZIF-защёлки аккуратно, без силы |
| Подавать большой ток в короткое | Греются дорожки и исправные элементы | Ограничивать ток и искать нагрев постепенно |
| Путать винты | Длинный винт может пробить плату или корпус | Раскладывать винты по зонам разборки |
| Собирать без проверки | Можно зажать кабель или забыть разъём | Перед крышкой проверить шлейфы, вентилятор и питание |
Короткий порядок диагностики
- Проверить блок питания и входной разъём.
- Сбросить остаточное питание и отключить лишнюю периферию.

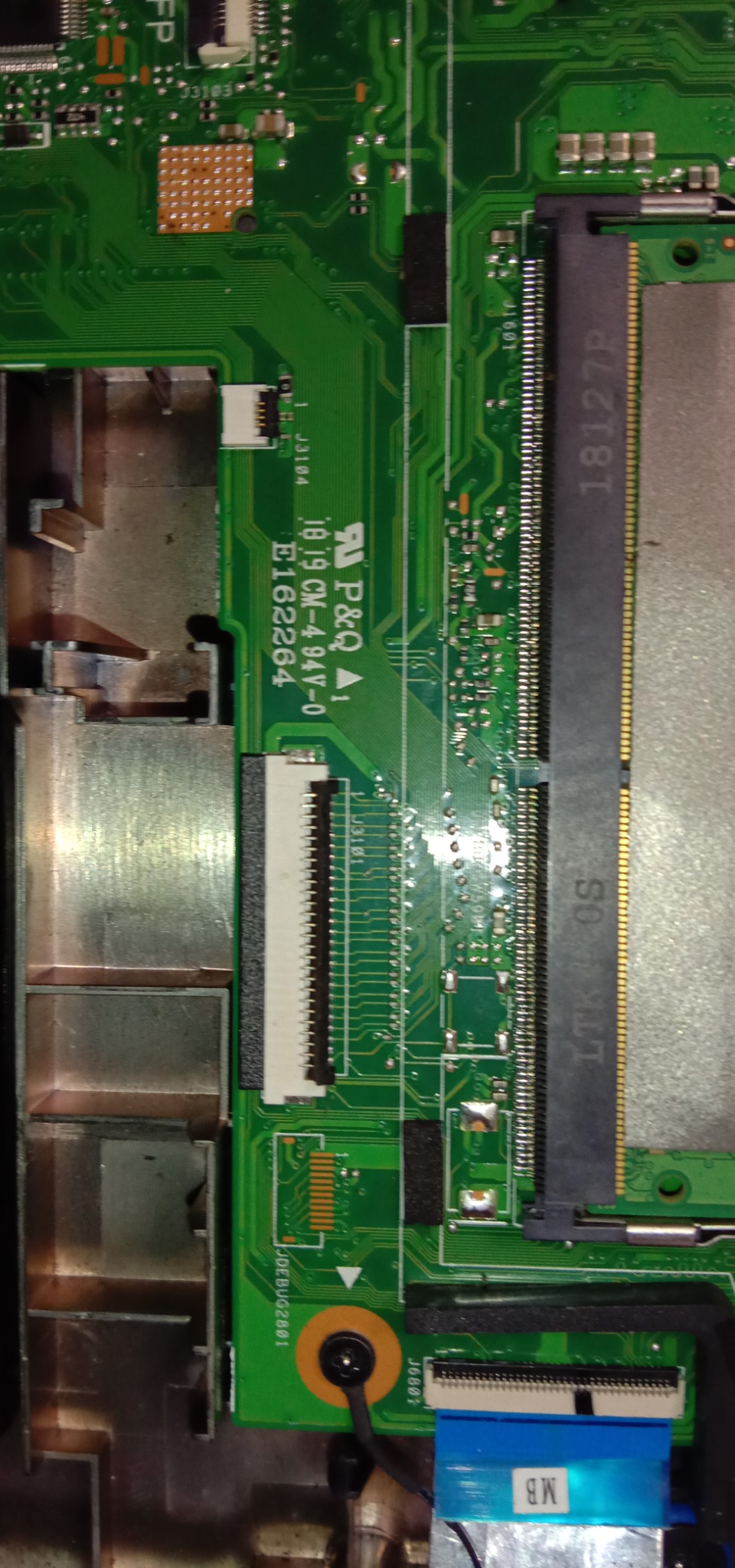

- Осмотреть плату, разъёмы, шлейфы, следы влаги и перегрева.
- Проверить входную линию, предохранители, ключи и дежурные напряжения.
- Проверить кнопку питания, EC, реакцию платы и потребление.
- Только после этого думать о BIOS, прошивке и сложной пайке.
Ещё фото
FAQ
FAQ
Можно ли начинать ремонт ноутбука с прошивки BIOS?
Лучше не начинать. Сначала проверяют питание, реакцию платы, шлейфы и дежурные линии. BIOS имеет смысл трогать, когда базовая часть уже проверена.
Почему ноутбук может не включаться после чистки?
Частые причины — не до конца вставленный шлейф, забытый разъём вентилятора, перекос радиатора, перепутанные винты или случайно повреждённый фиксатор.
Что важнее при диагностике: мультиметр или схема?
Нужны оба. Мультиметр показывает факт, схема или boardview помогает понять, где измерять и какая логика работы у линии.
Когда плату лучше отдать мастеру?
Если есть короткое по основной линии, следы залития, сгоревшие ключи питания, необходимость реболлинга или прошивки EC, без опыта лучше не экспериментировать.
Итоги
Молоток в ремонте ноутбука остаётся только шуткой. Рабочий подход старый: внешний осмотр, питание, дежурные линии, шлейфы, BIOS, охлаждение и аккуратная обратная сборка. Такой порядок не гарантирует чудо, зато сильно уменьшает шанс испортить то, что ещё можно было восстановить.
Если ноутбук не подаёт признаков жизни, не стоит прыгать сразу к самым сложным версиям. Часто ответ лежит в простом месте: блок питания, DC-разъём, кнопка, шлейф, предохранитель или забытый разъём после разборки.
