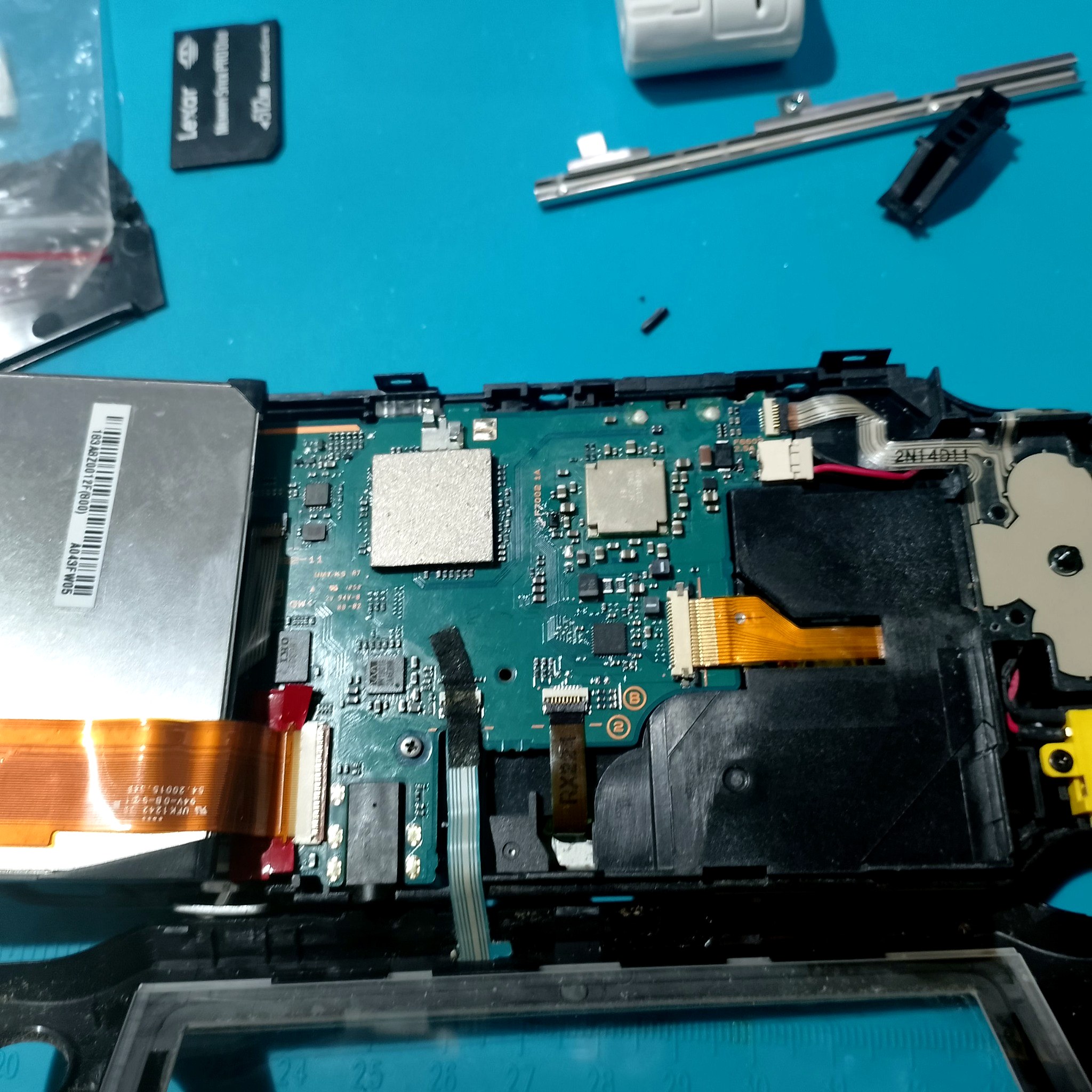

Плата и корпус перед закрытием. Последняя проверка шлейфов экономит много времени, если после сборки что-то не запускается.
Ремонт PSP 1008 Street — не включалась от батареи, F6602 и F4001
Ремонт PSP 1008 Street начался с простой жалобы: старая консоль не хотела нормально включаться и вела себя как устройство с проблемой по питанию. В итоге причина оказалась не в кнопке и не в прошивке. На плате TA-097 пришлось разбираться с предохранителями: F4001 на 0,5 А сначала временно перемыкался только для проверки, затем был заменен на такой же предохранитель, а неисправный F6602 на 2,5 А мешал запуску от батареи. После замены питание появилось, приставку собрали и проверили в рабочем виде.
Содержание
Коротко по результату: консоль разобрана, плата TA-097 проверена, F4001 0,5 А не оставлен перемычкой, а заменен на штатный предохранитель. F6602 2,5 А оказался неисправен, из-за этого PSP не запускалась от батареи. После замены предохранителей питание восстановилось, приставка собрана и дошла до системного экрана.
Что получилось после ремонта
Главная ошибка при таких поломках — сразу считать приставку «мертвой» и искать редкую микросхему. У PSP Street питание проходит через несколько защитных участков, поэтому обрыв маленького предохранителя может выглядеть как серьезная неисправность платы.
В этом экземпляре работа шла не вокруг одного случайного элемента. Сначала проверили вход питания, поведение от лабораторного блока, шлейфы и видимые повреждения. Затем отдельно занялись предохранителями. F4001 был временно замкнут только для проверки, чтобы понять, оживает ли узел. После проверки перемычку убрали и поставили нормальный предохранитель 0,5 А. Отдельно нашлась проблема по F6602: этот предохранитель на 2,5 А отвечал за силовую часть питания, и именно его неисправность мешала консоли запускаться через батарею.
По сводному справочнику PSP Fuse Guide для PSP E1000 предохранитель F4001 относится к линии подсветки и имеет номинал 0,5 А, а F6602 указан как силовой предохранитель 2,5 А возле разъема питания. Там же F7001 относится к USB-линии, поэтому в финальном выводе его лучше не делать главным виновником этой поломки. Для питания самой PSP официальное руководство Sony для PSP E-1000 указывает DC IN 5V и адаптер DC 5 V с максимальным током 1500 мА.
С чего началась проверка

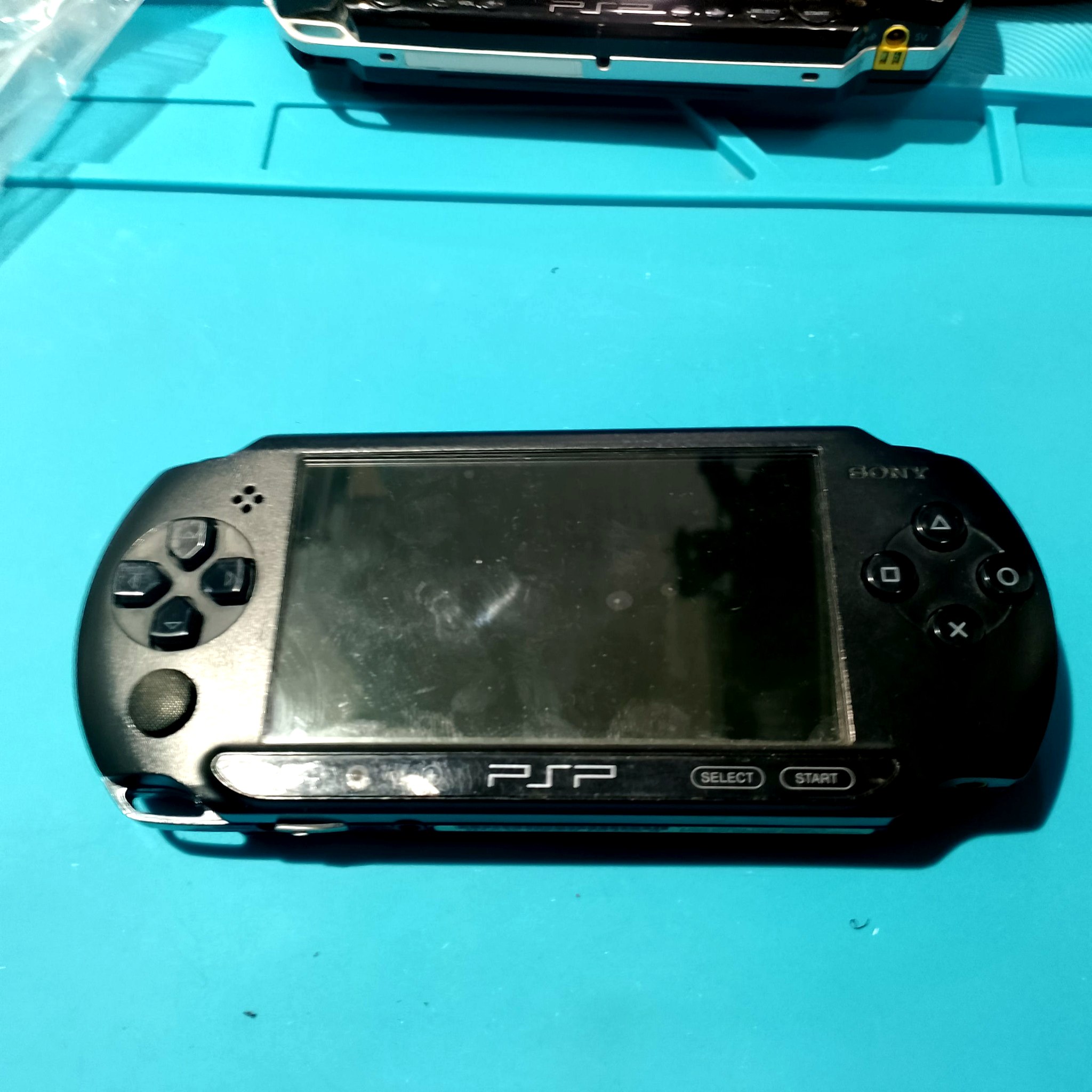

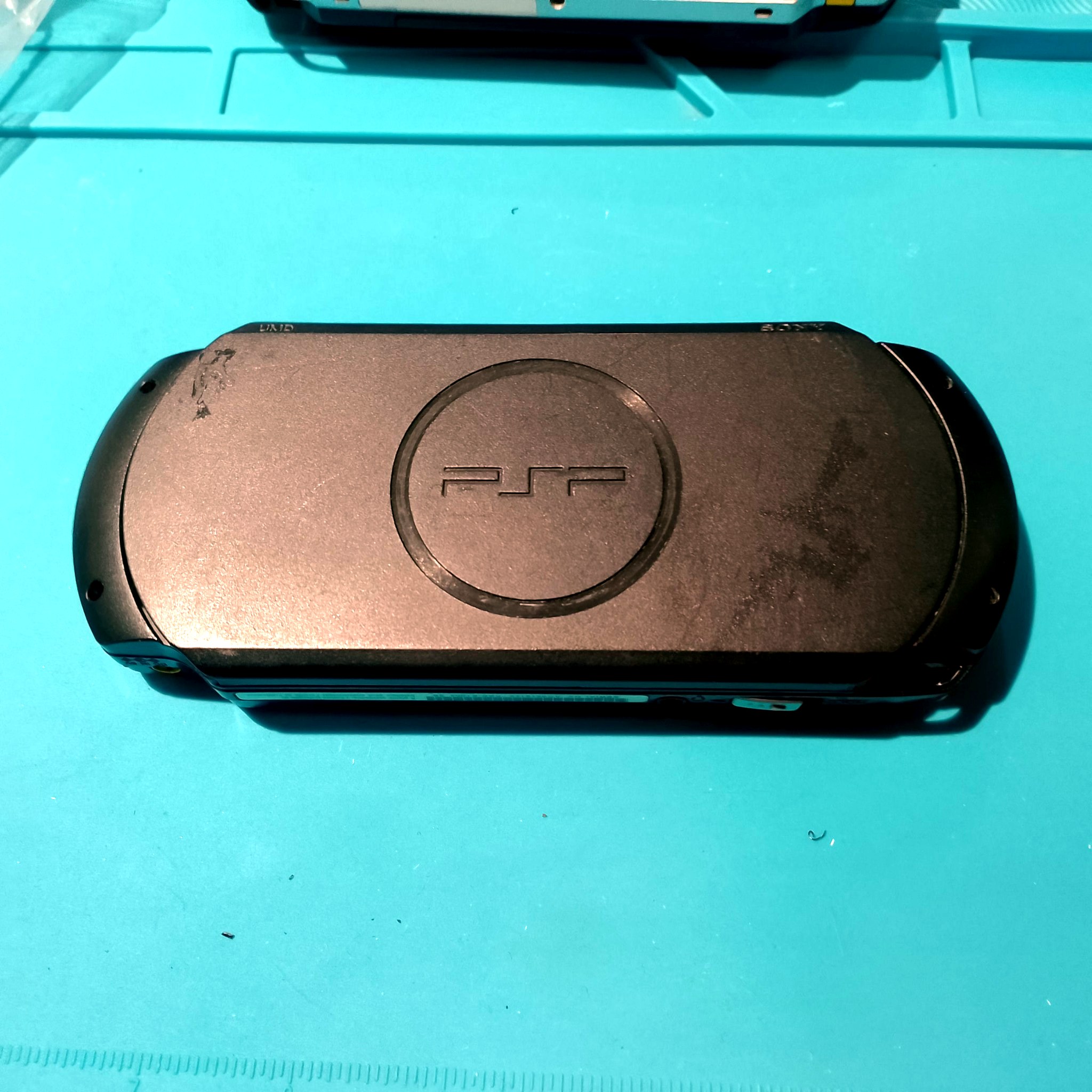

Перед пайкой полезно исключить простые причины. У PSP Street проверяется круглый разъем питания, батарея, контакты аккумулятора, переключатель POWER/HOLD и состояние корпуса возле винтов. Если консоль уже вскрывали, встречаются сорванные шлицы, нештатные винты, следы клея, перекошенные шлейфы и грязь вокруг разъемов.
Подключать неизвестный блок питания рискованно. Здесь нужен источник на 5 В с правильной полярностью. Блок на 9 В или 12 В не «поможет стартовать», а может добить плату. Поэтому удобнее начинать с лабораторного блока: выставить 5 В, ограничить ток и смотреть, нет ли короткого замыкания.
Разборка PSP Street

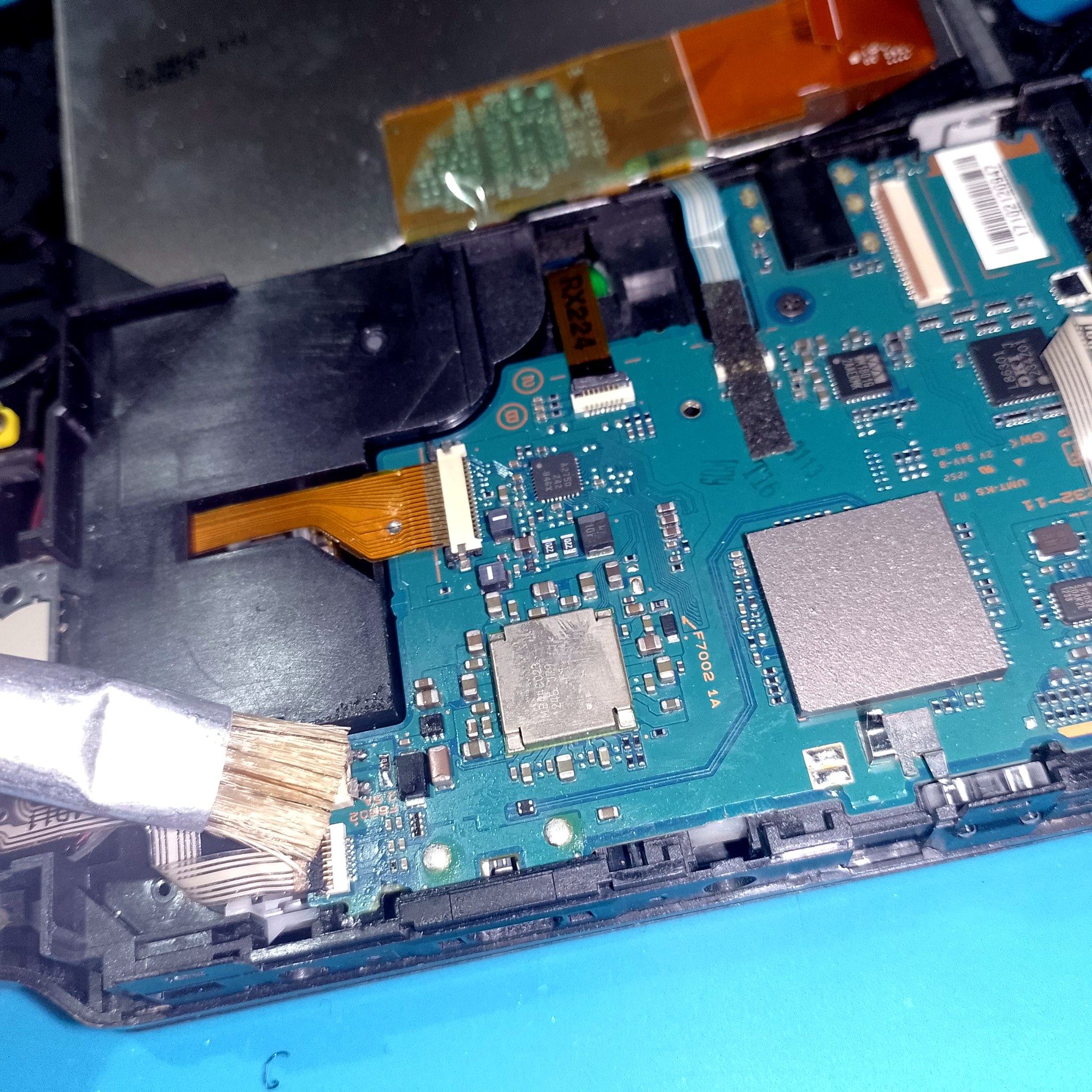

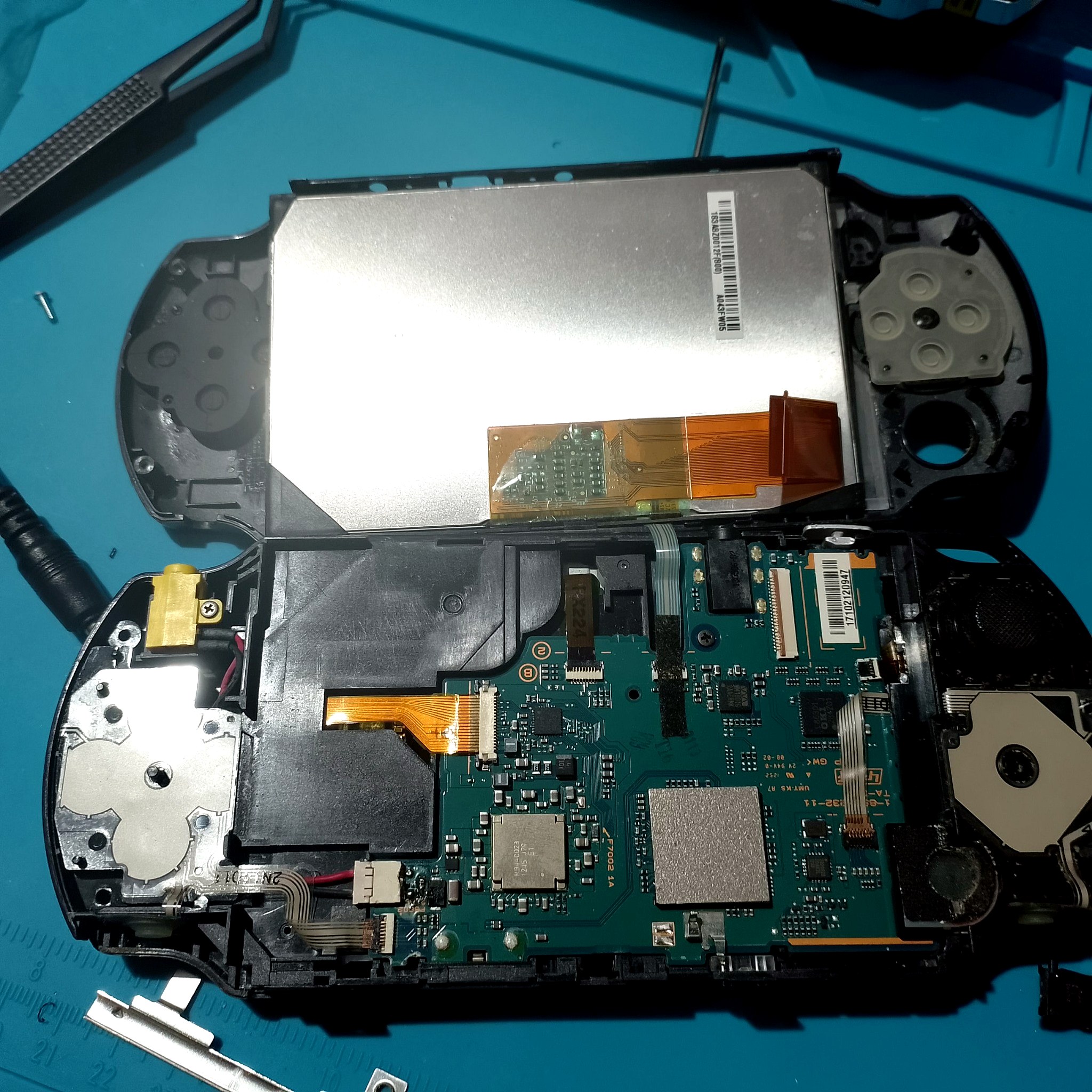

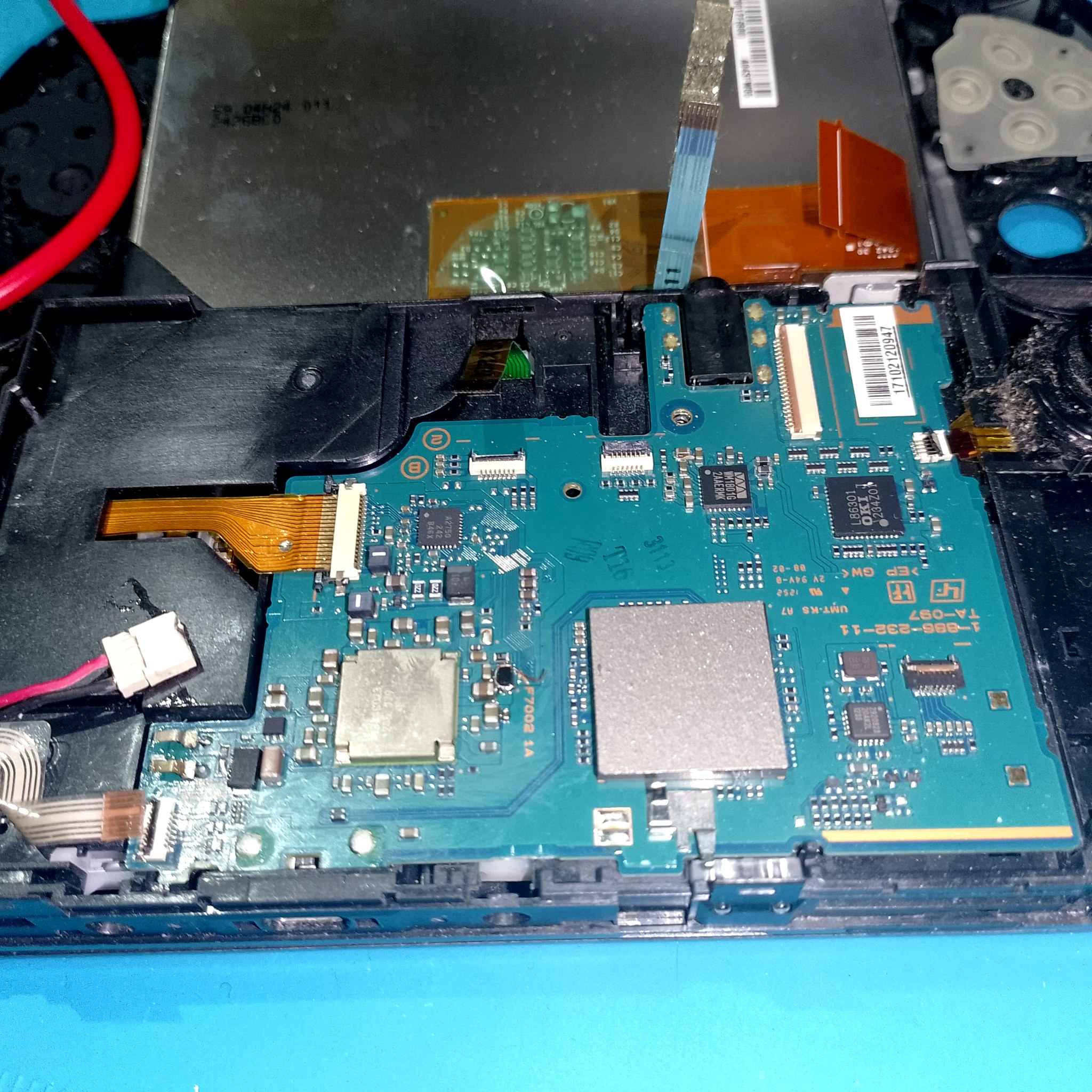

Разборка у PSP Street несложная, но торопиться нельзя. Пластик уже не новый, защелки легко ломаются, а шлейфы не терпят рывков. Сначала снимается лицевая часть, затем освобождаются экран, кнопочные площадки и доступ к плате.
Винты лучше сразу раскладывать по местам. Они похожи, но разная длина крепежа может испортить пластик или прижать плату там, где давления быть не должно. После старого чужого ремонта это особенно важно: иногда новая неисправность появляется только из-за неправильной сборки.
F4001, F6602 и спорный участок на плате

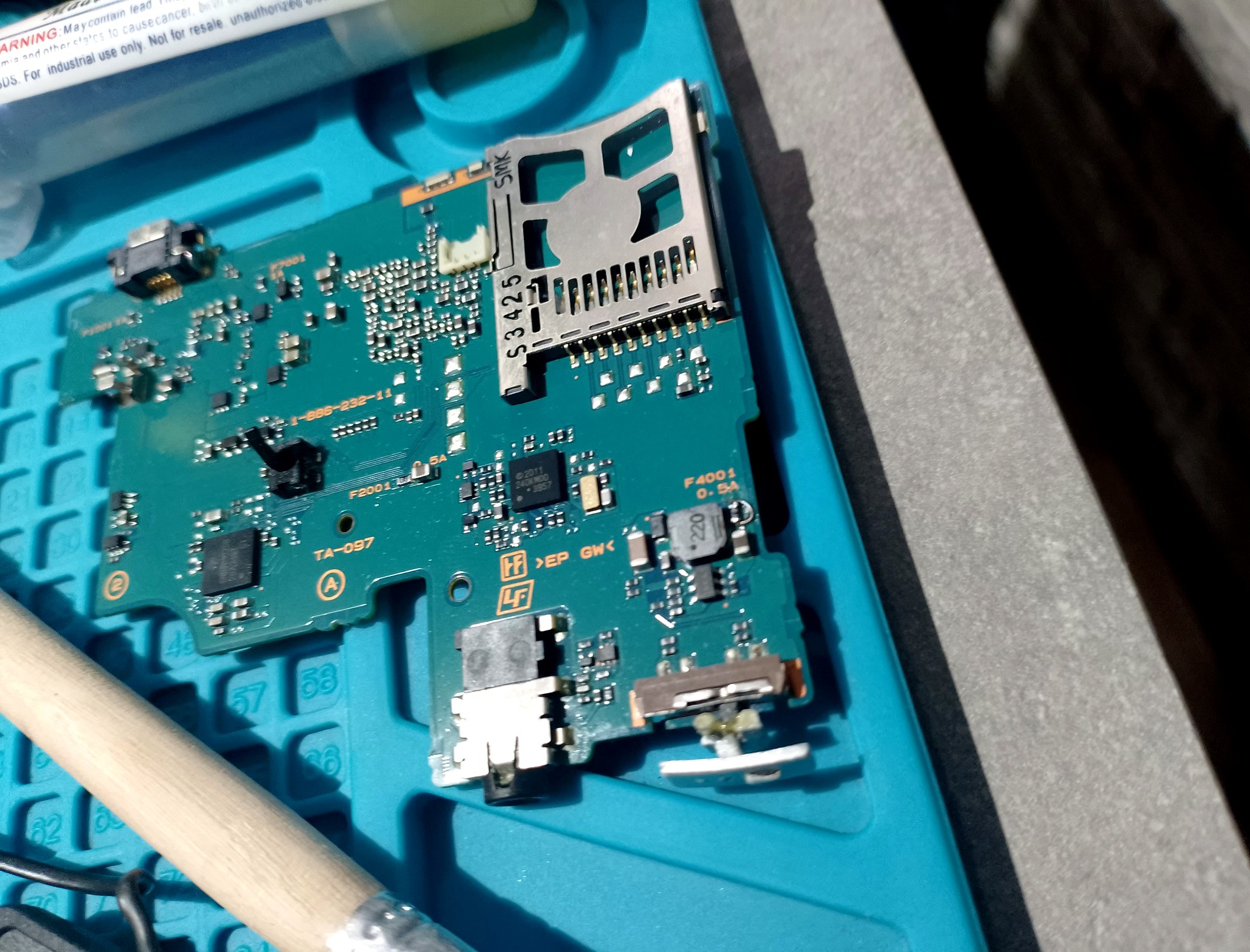

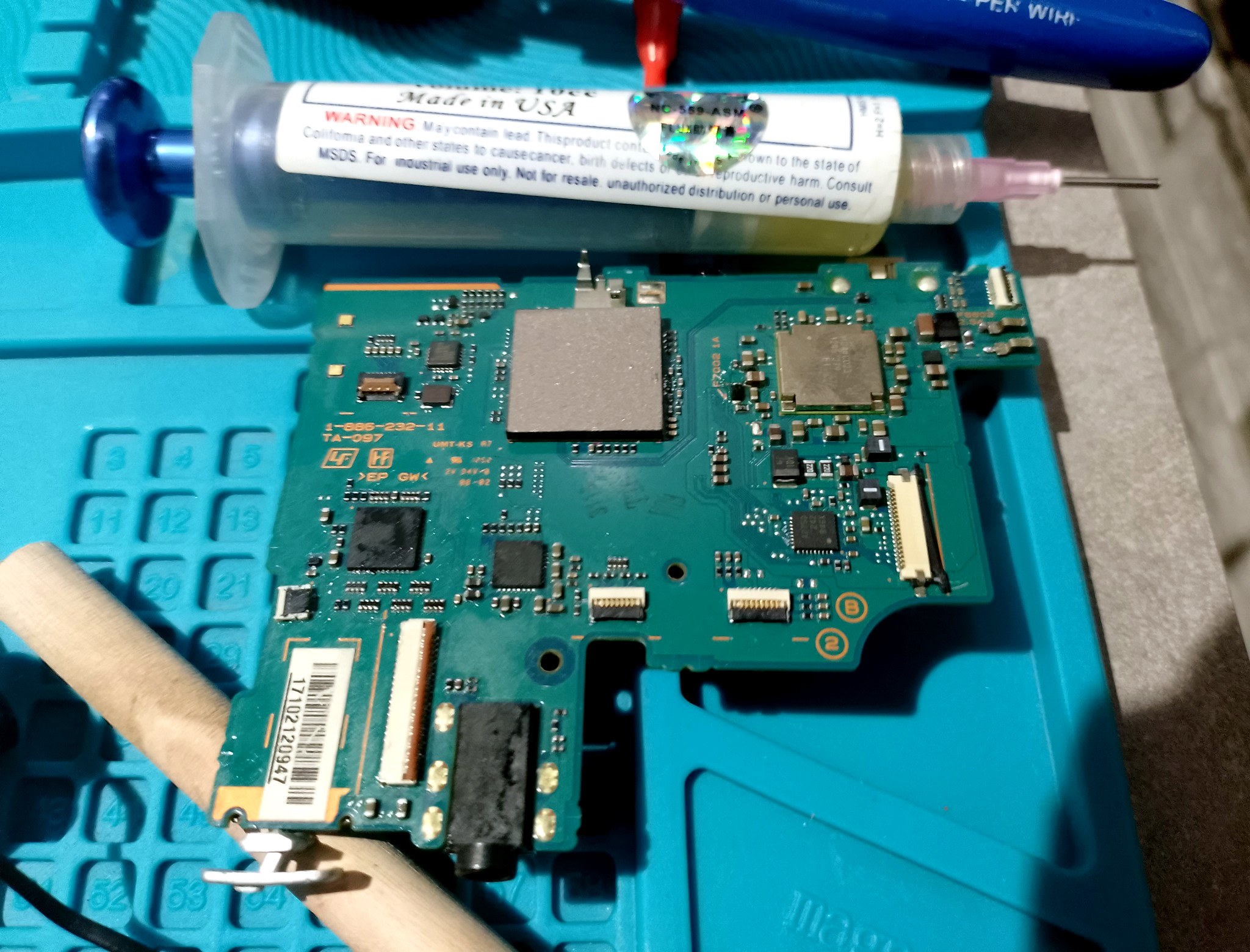

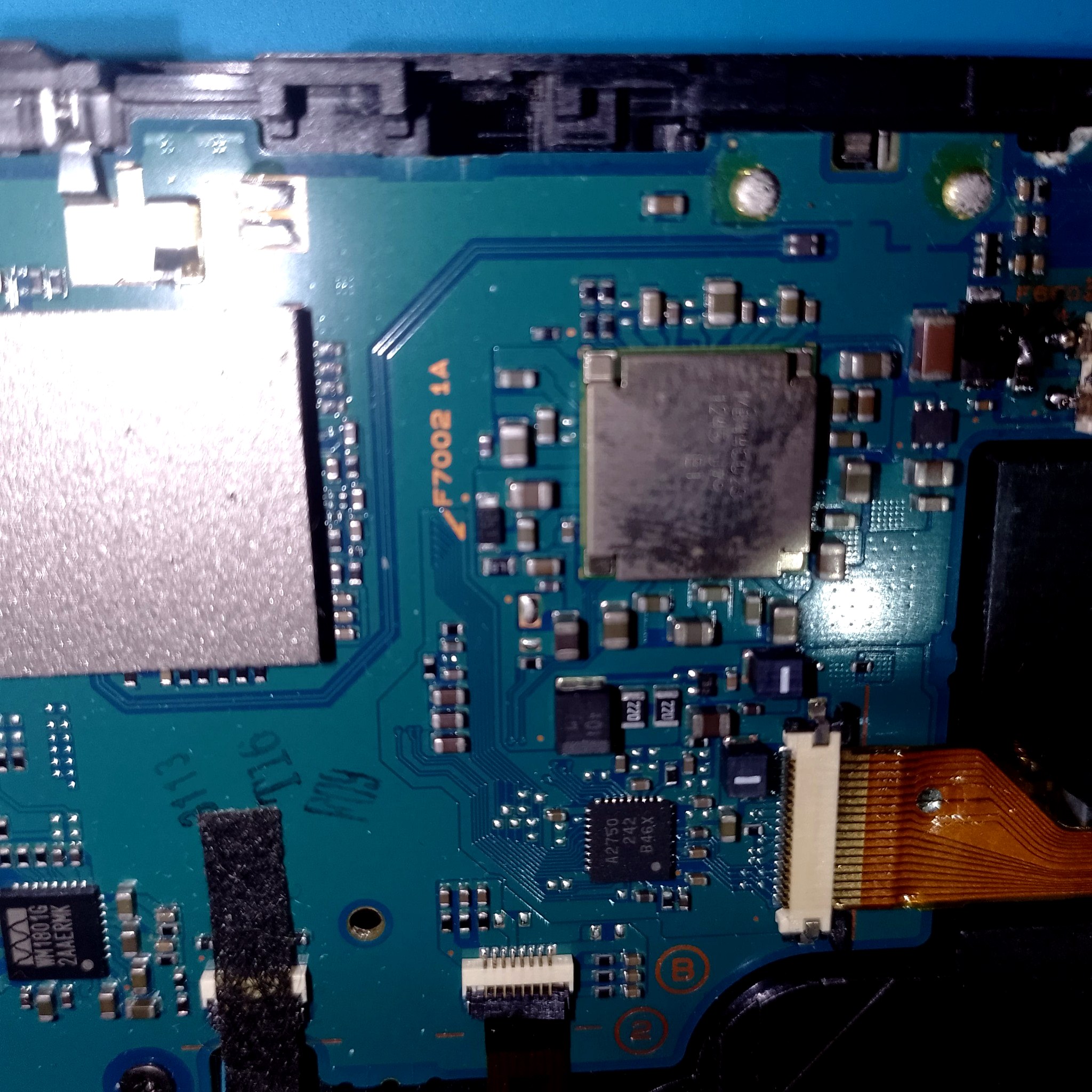

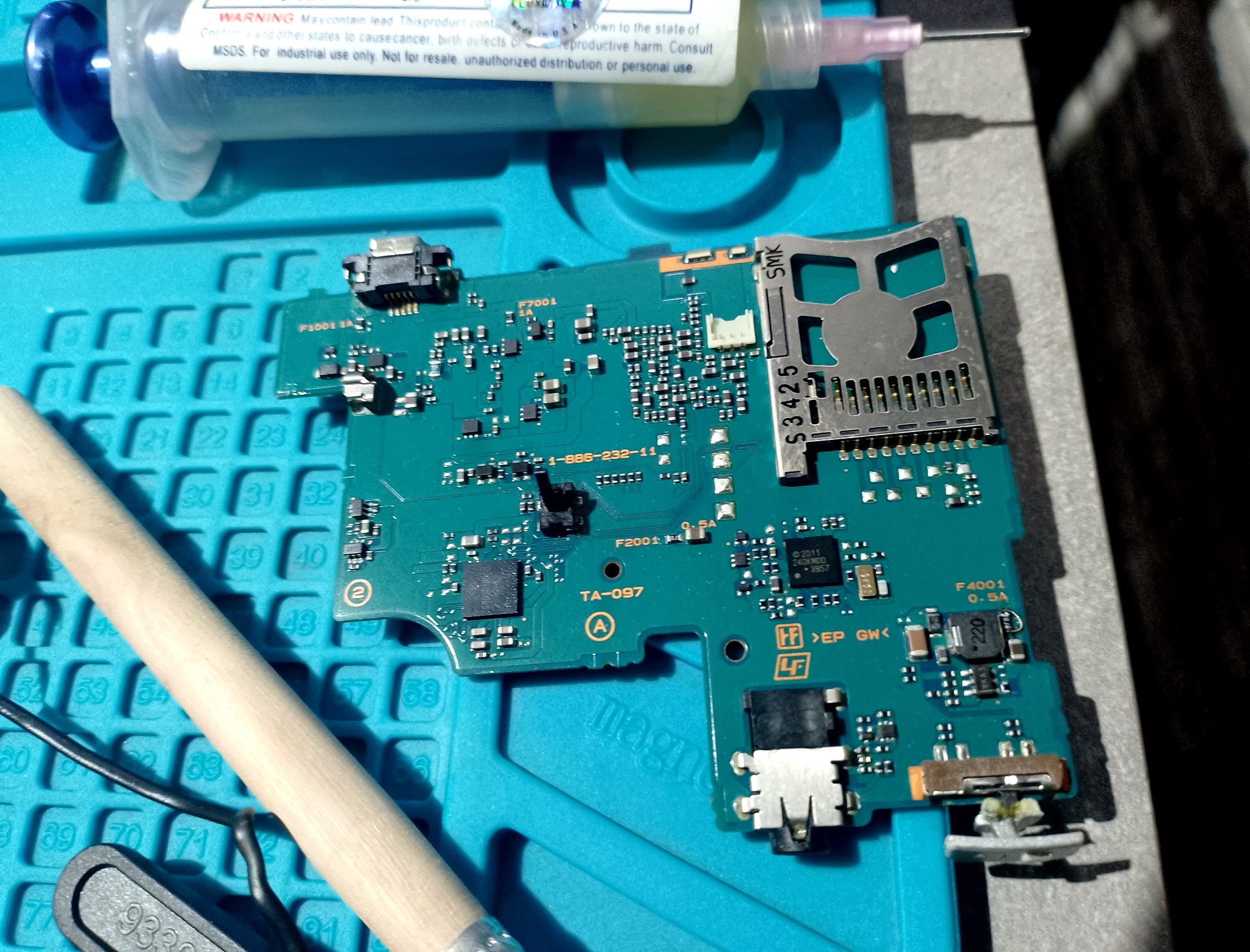

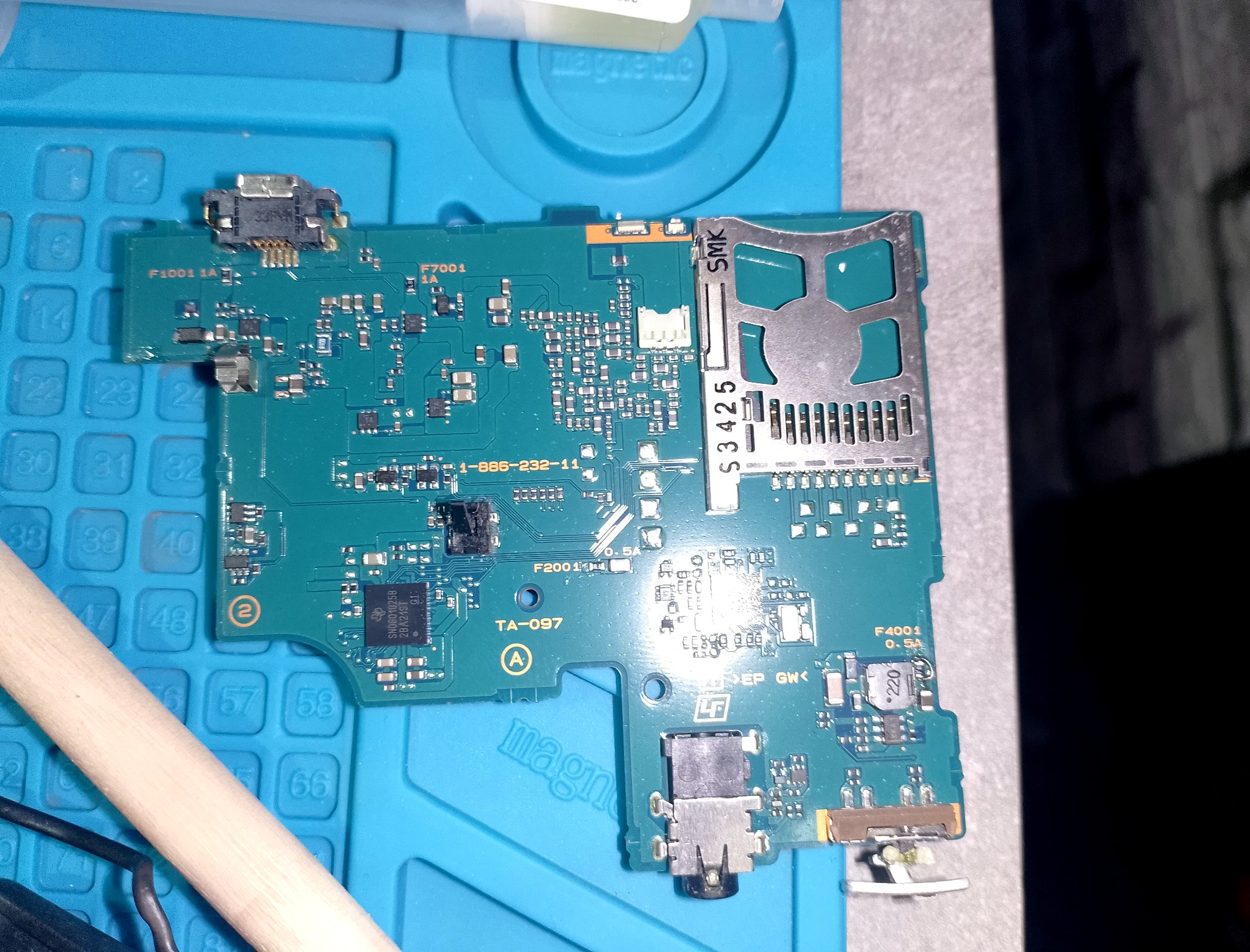

На плате читается маркировка TA-097. Это помогает сверяться с расположением узлов и не путать предохранители между разными ревизиями PSP. В этом ремонте внимание ушло к нескольким точкам: F4001, F6602 и небольшому SMD-элементу в зоне питания, который сначала вызывал сомнения — предохранитель это или резистор. Его снимали и проверяли отдельно, но главным виновником его считать не стоит: решающими оказались F4001 и F6602.

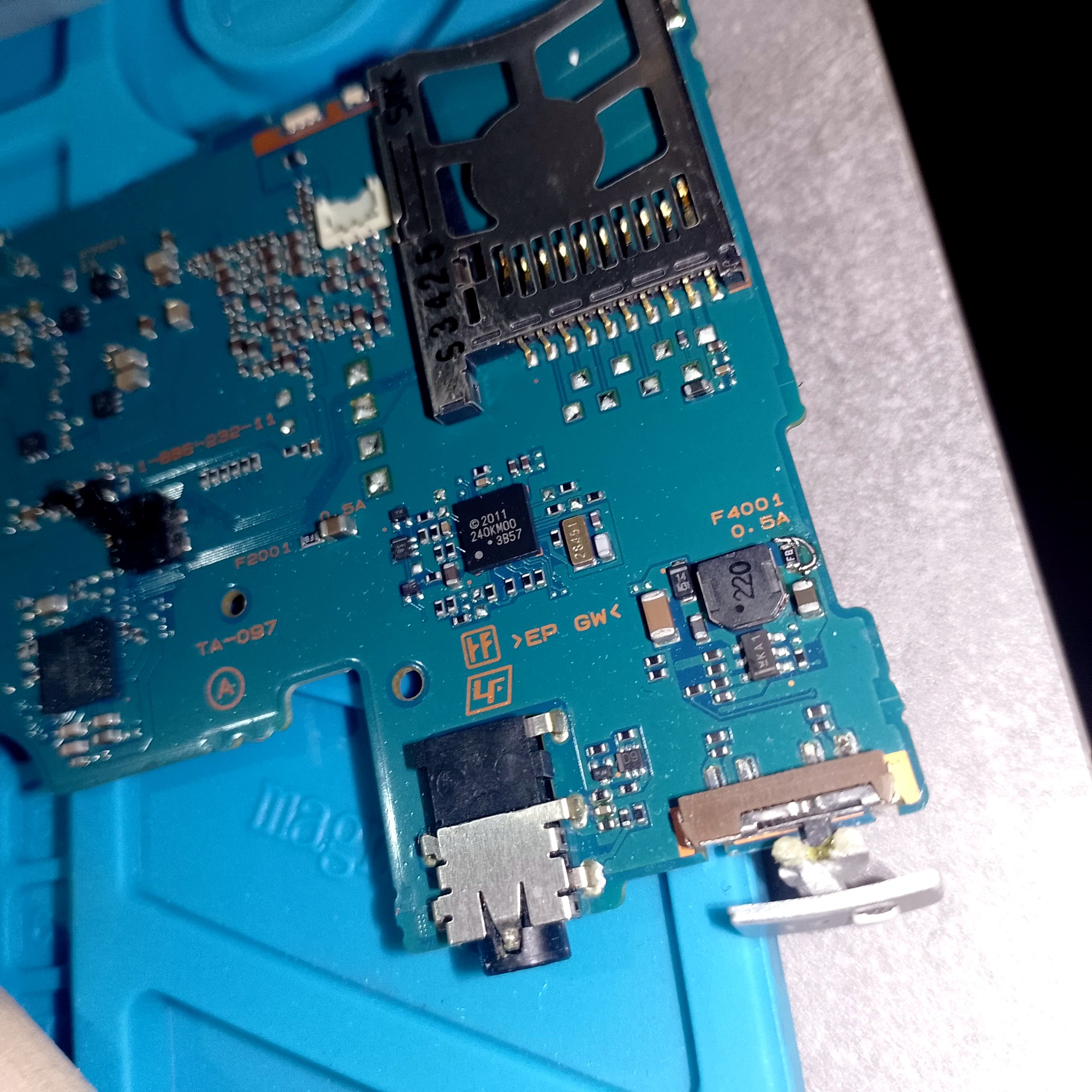

F4001 на 0,5 А временно замыкался только как диагностическая мера. Такой мост помогает понять, есть ли жизнь дальше по цепи, но оставлять его в рабочей консоли нельзя: предохранитель стоит там не для красоты. После проверки перемычку убрали, а F4001 заменили на предохранитель такого же номинала.

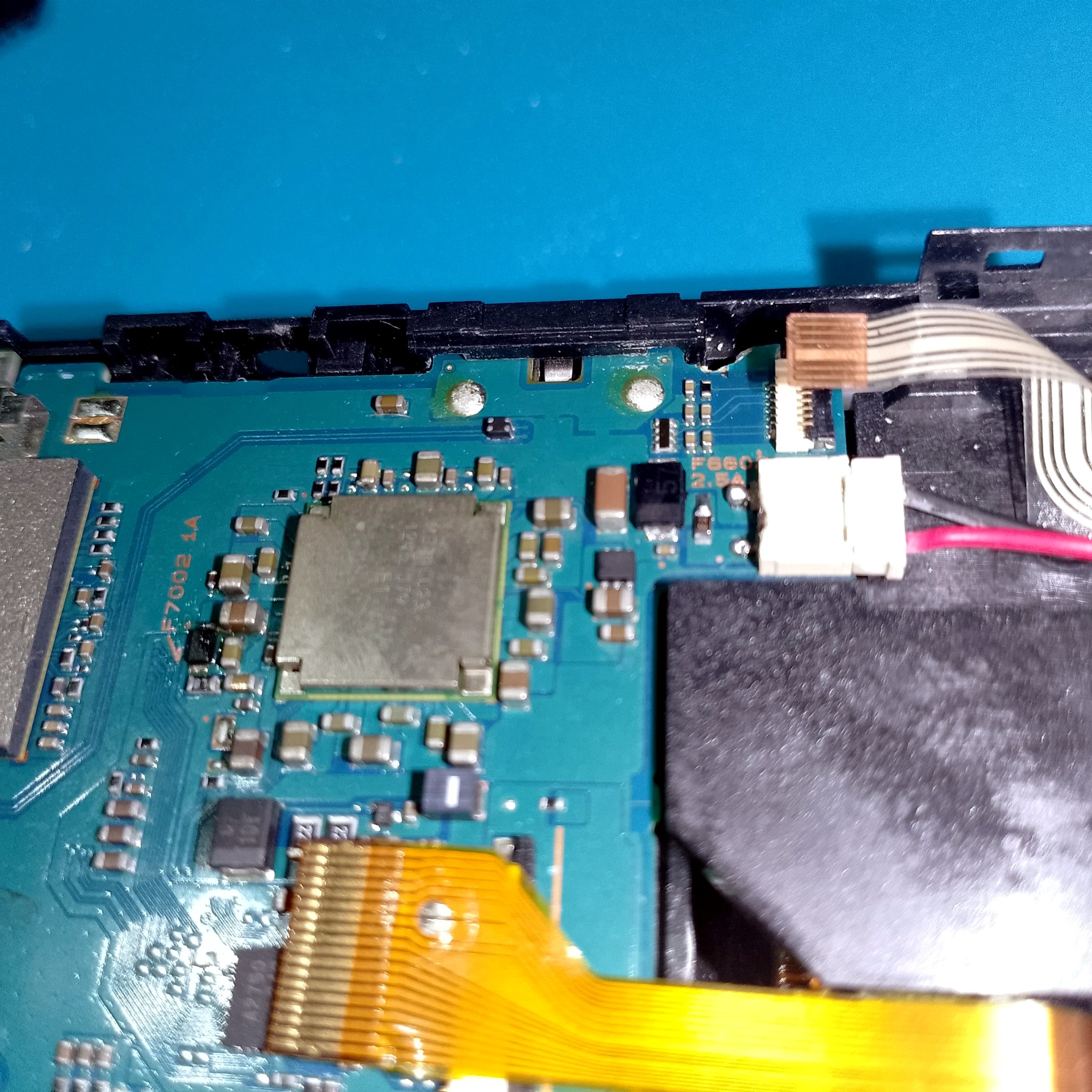

F6602 на 2,5 А оказался неисправен. Из-за него консоль не включалась через батарею: аккумулятор мог быть нормальным, но питание дальше не проходило. После замены F6602 линия питания восстановилась, и проверка от батареи стала нормальной частью финального теста.
| Элемент | Что было в ремонте | Почему важно |
|---|---|---|
| F4001, 0,5 А | Для проверки временно стояла перемычка, затем поставлен нормальный предохранитель | Перемычка годится только для диагностики, в готовой консоли защита должна остаться. |
| F6602, 2,5 А | Предохранитель был неисправен и заменен | Через него проходит силовая линия, из-за обрыва PSP не запускалась от батареи. |
| F7001 | Проверялся как соседний защитный участок | По справочникам для E1000 он относится к USB, поэтому не стоит записывать его в главную причину этой неисправности. |
| Спорный SMD-элемент | Снимался и проверялся отдельно | Без уверенной маркировки лучше не называть его главным предохранителем. |
Почему перемычку нельзя оставлять навсегда
Предохранитель разрывает цепь, когда ток выходит за безопасный предел. Если вместо него оставить каплю припоя или проводок, следующая ошибка пойдет уже дальше: может пострадать дорожка, экран, контроллер питания или другая дорогая часть платы. Поэтому мост годится только на короткую проверку под контролем тока. Нормальный конец ремонта — предохранитель того же номинала.
Мелкие предохранители 0603 требуют аккуратной пайки. Перегрев площадок, избыток припоя и грязный флюс легко превращают простой ремонт в новую проблему. Перед такой работой пригодится разбор типовых ошибок при пайке: перегрев, слабый контакт и лишний припой здесь особенно опасны.
Питание, замеры и батарейная линия

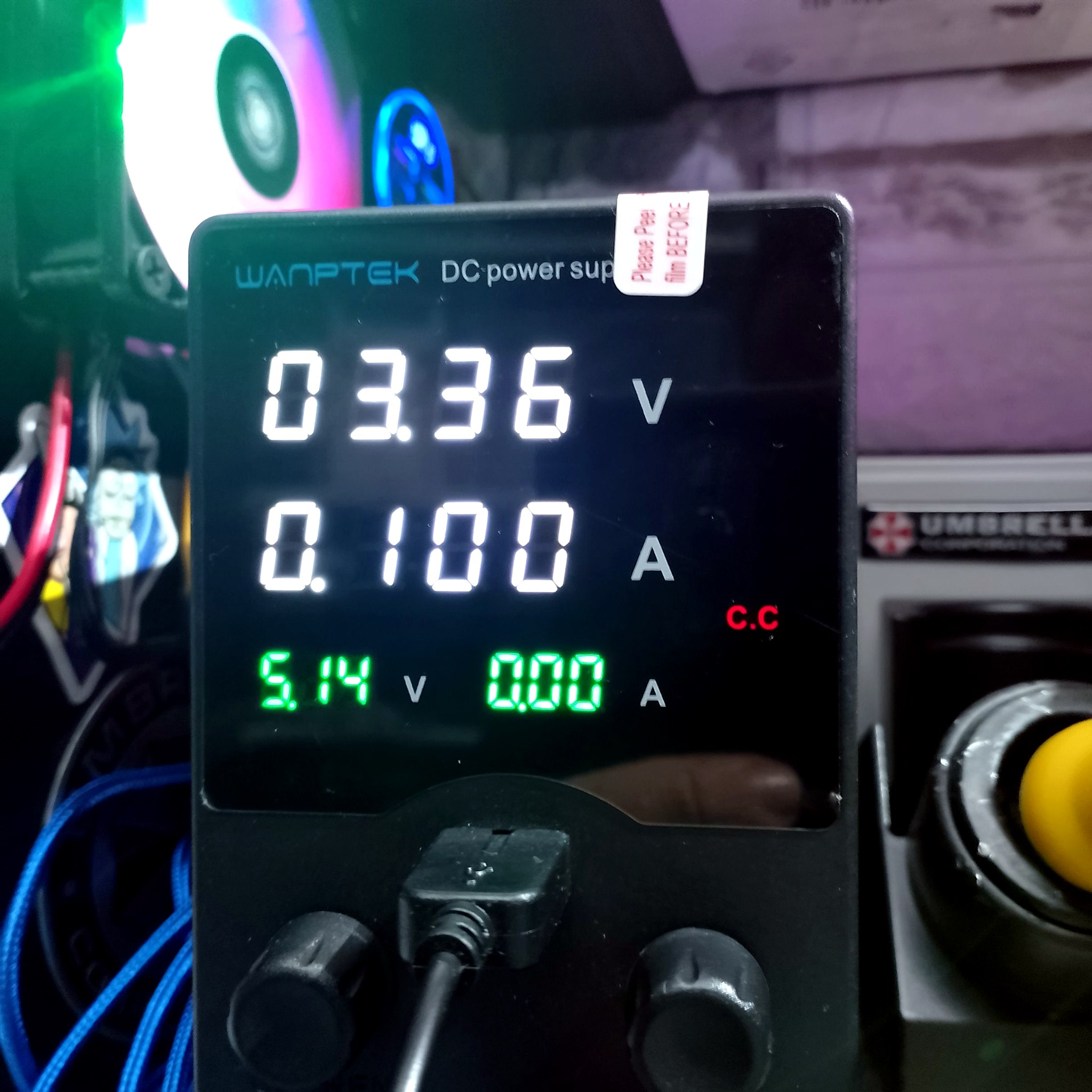

Лабораторный блок питания помогает не гадать. На вход подается 5 В, ток ограничивается, а дальше видно, есть ли короткое замыкание, скачки потребления или полный обрыв. Если плата сразу упирается в ограничение, включение прекращают. Поднимать напряжение выше штатного нельзя.

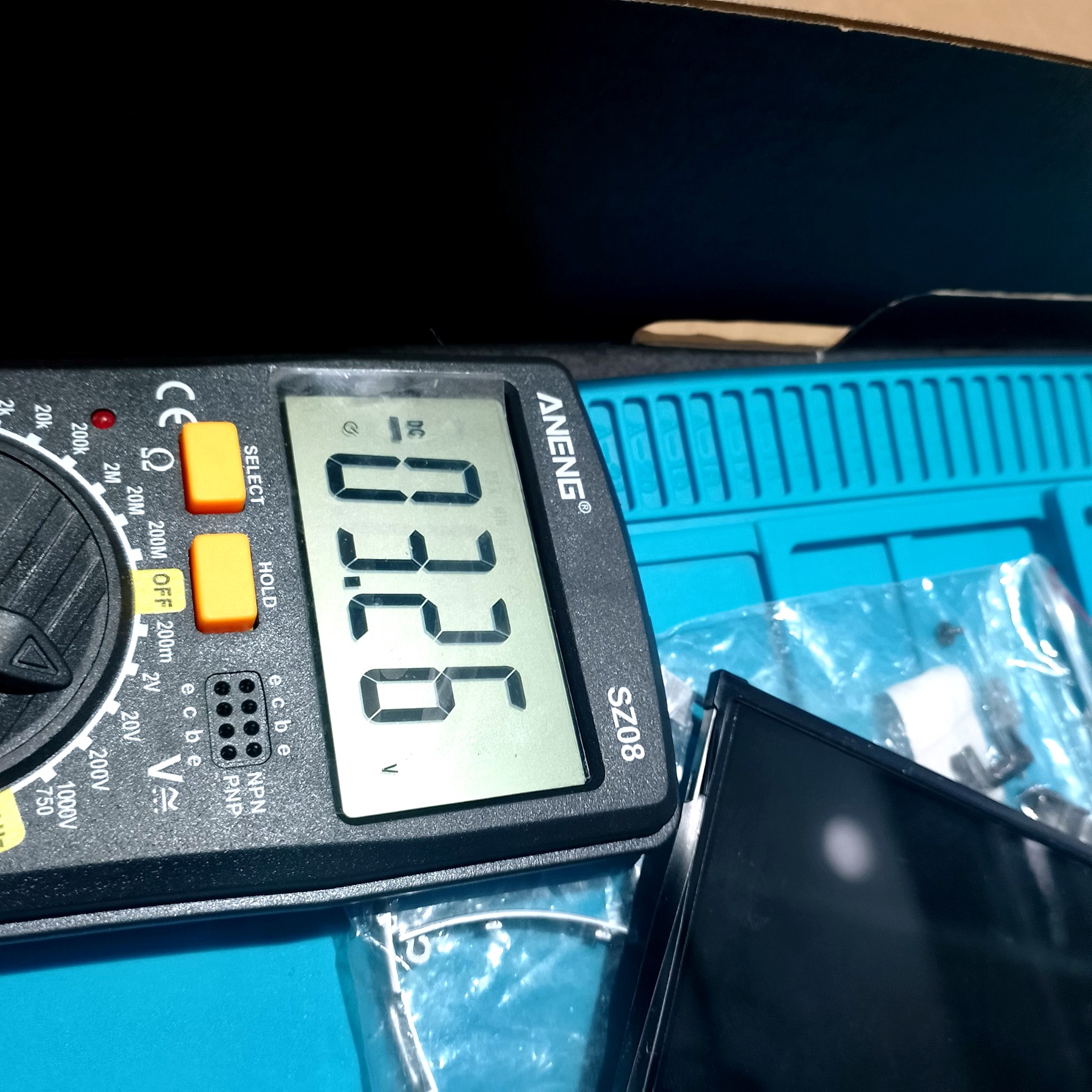

На одной из проверяемых линий мультиметр показывает около 3,26 В. Такой замер сам по себе не ставит диагноз, зато помогает понять, что питание не пропало полностью. После замены F6602 уже важно сравнить поведение от адаптера и от аккумулятора: если от блока консоль стартует, а от батареи нет, батарейная линия становится первым подозреваемым участком.
Для таких работ нужен мультиметр с нормальной прозвонкой и понятными показаниями. Даже простой прибор справится, если щупы исправны и есть привычка проверять цепь с двух сторон предохранителя. Для домашних проверок адаптеров, аккумуляторов и предохранителей подойдет формат, показанный в обзоре мультиметра ANENG 615.
Важно: если предохранитель снова уходит в обрыв, его нельзя просто менять раз за разом. Сначала ищут перегрузку, короткое замыкание, следы влаги, поврежденный разъем или ошибку после прошлой пайки.
Сборка и запуск

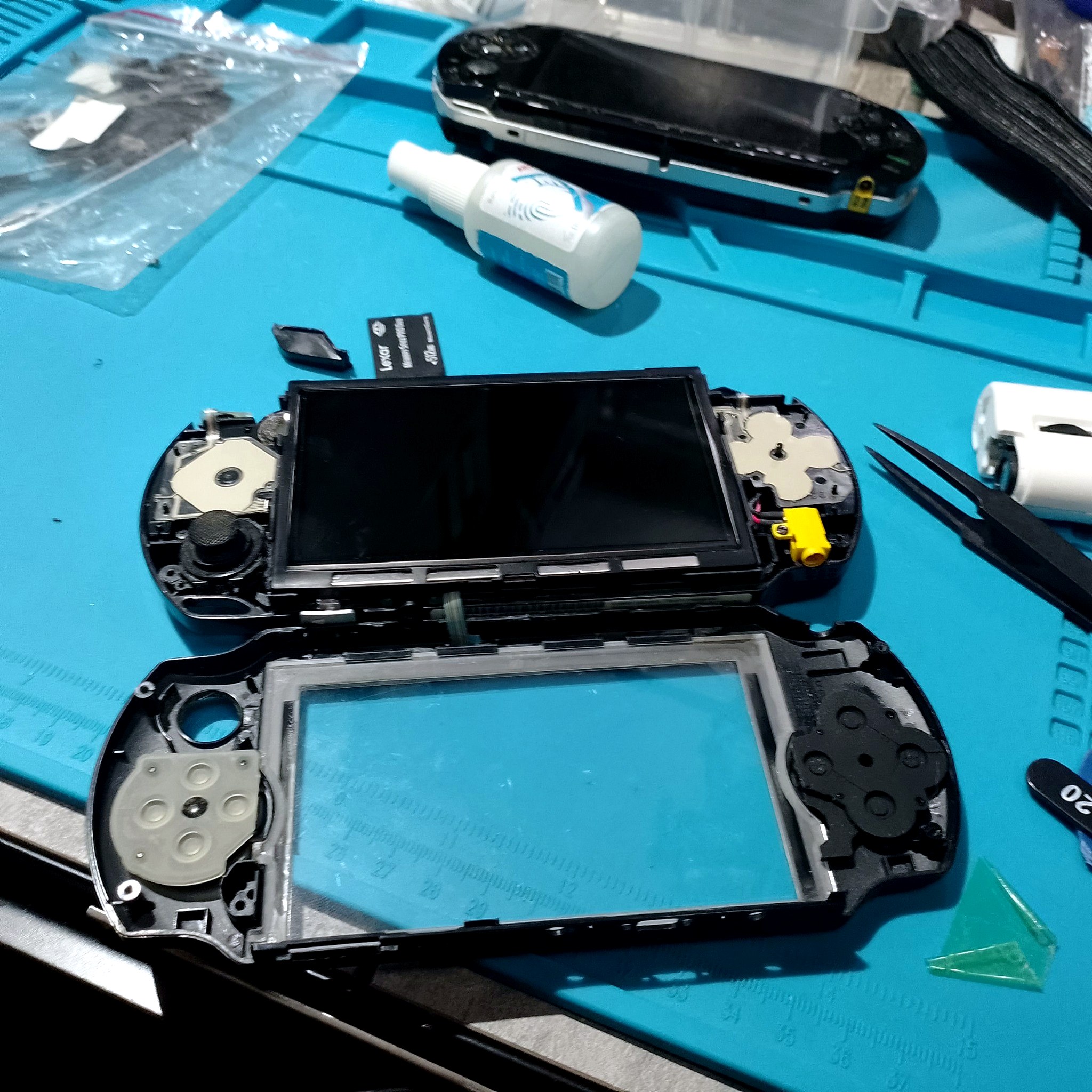

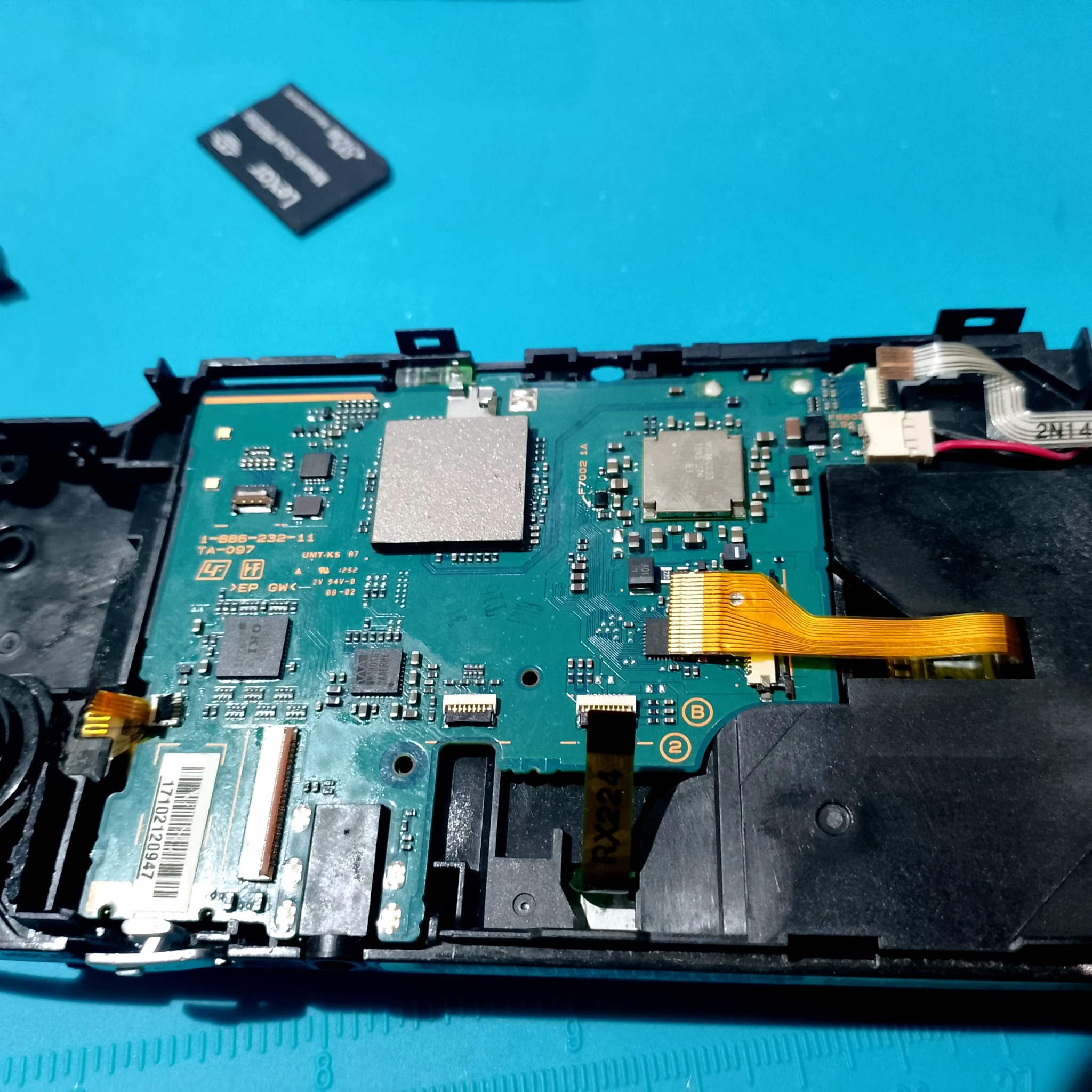

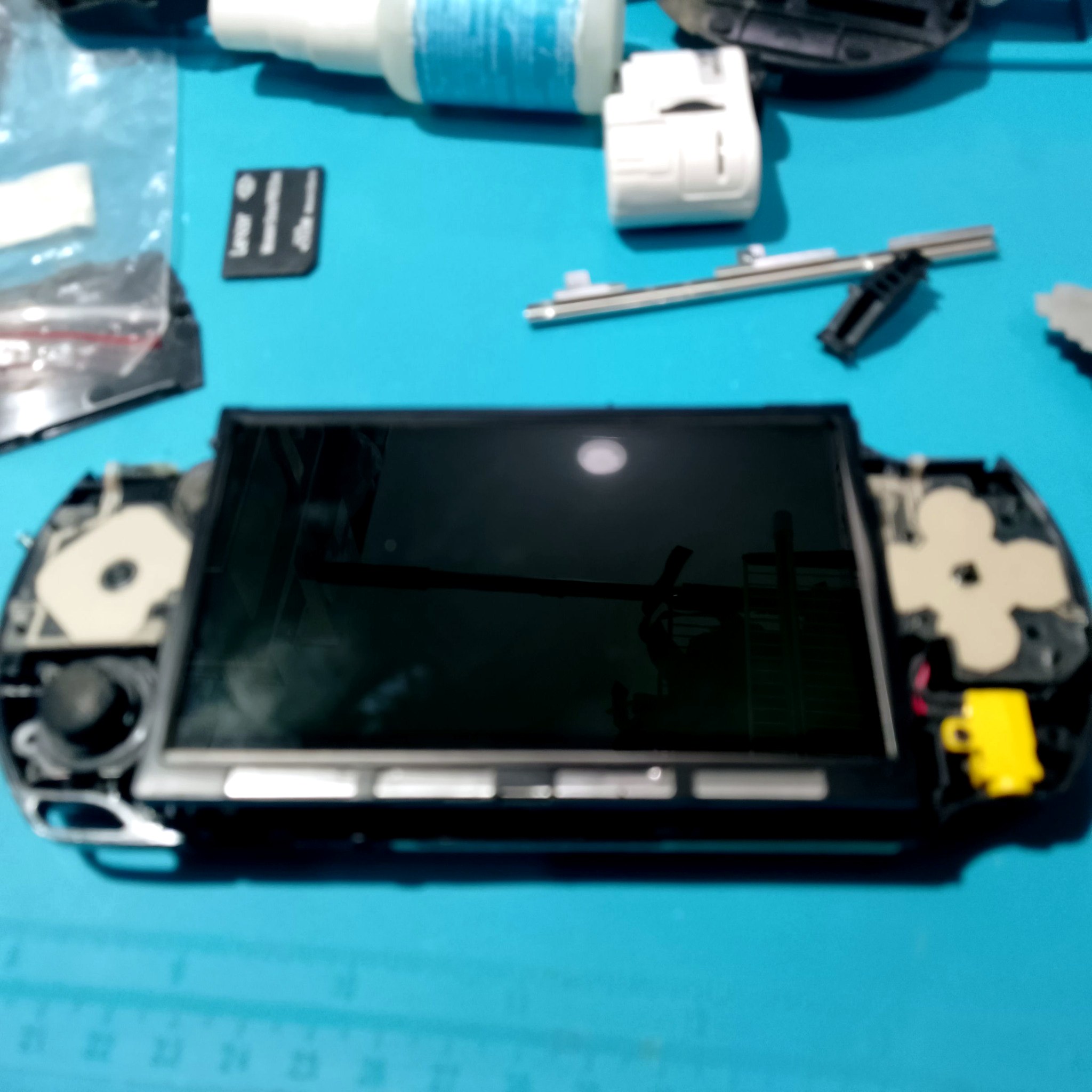

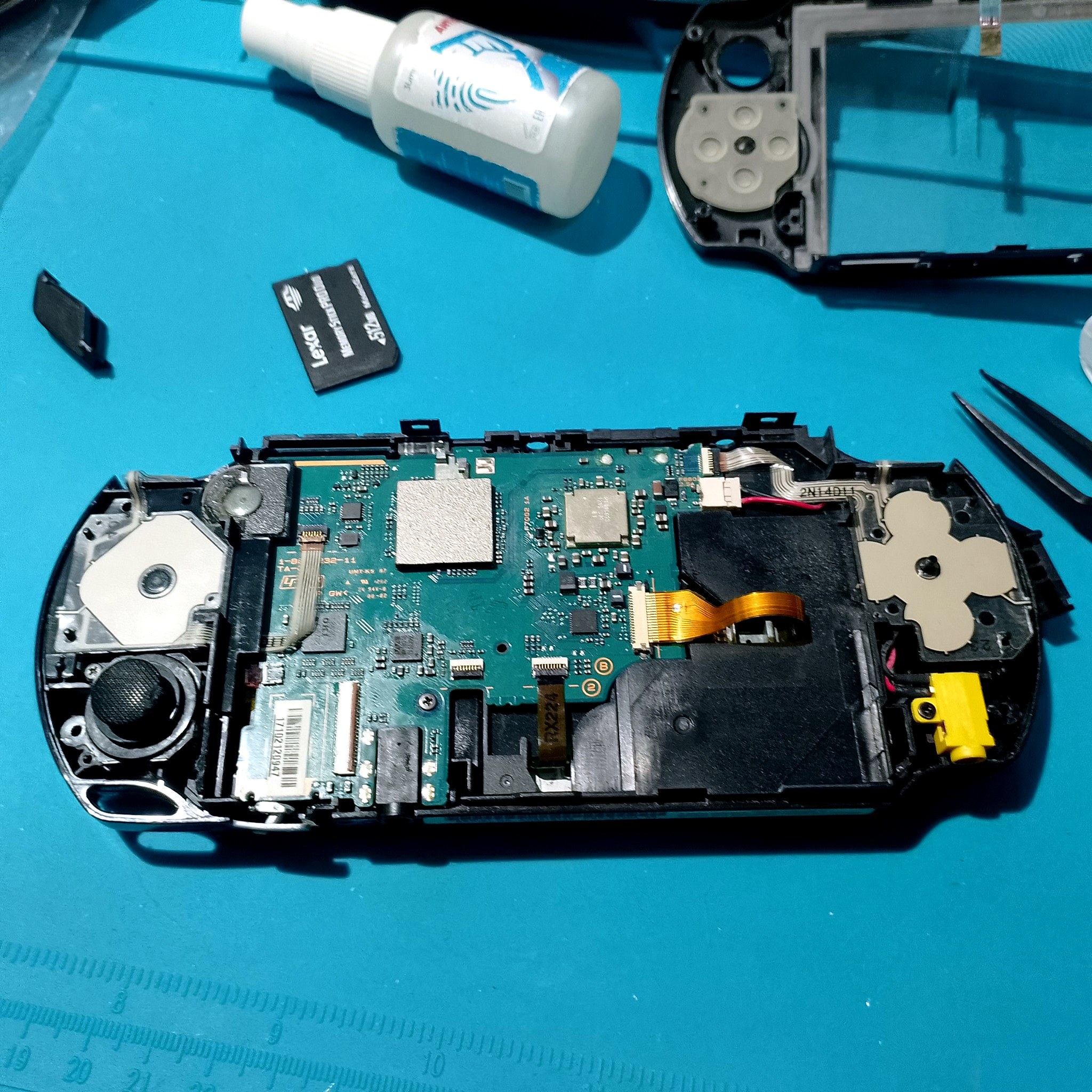

После замены предохранителей консоль собрали обратно. На этом этапе легко потерять уже найденный результат: не до конца вставленный шлейф, перекос экрана или зажатая лента дадут новый симптом, который можно принять за неисправность платы.

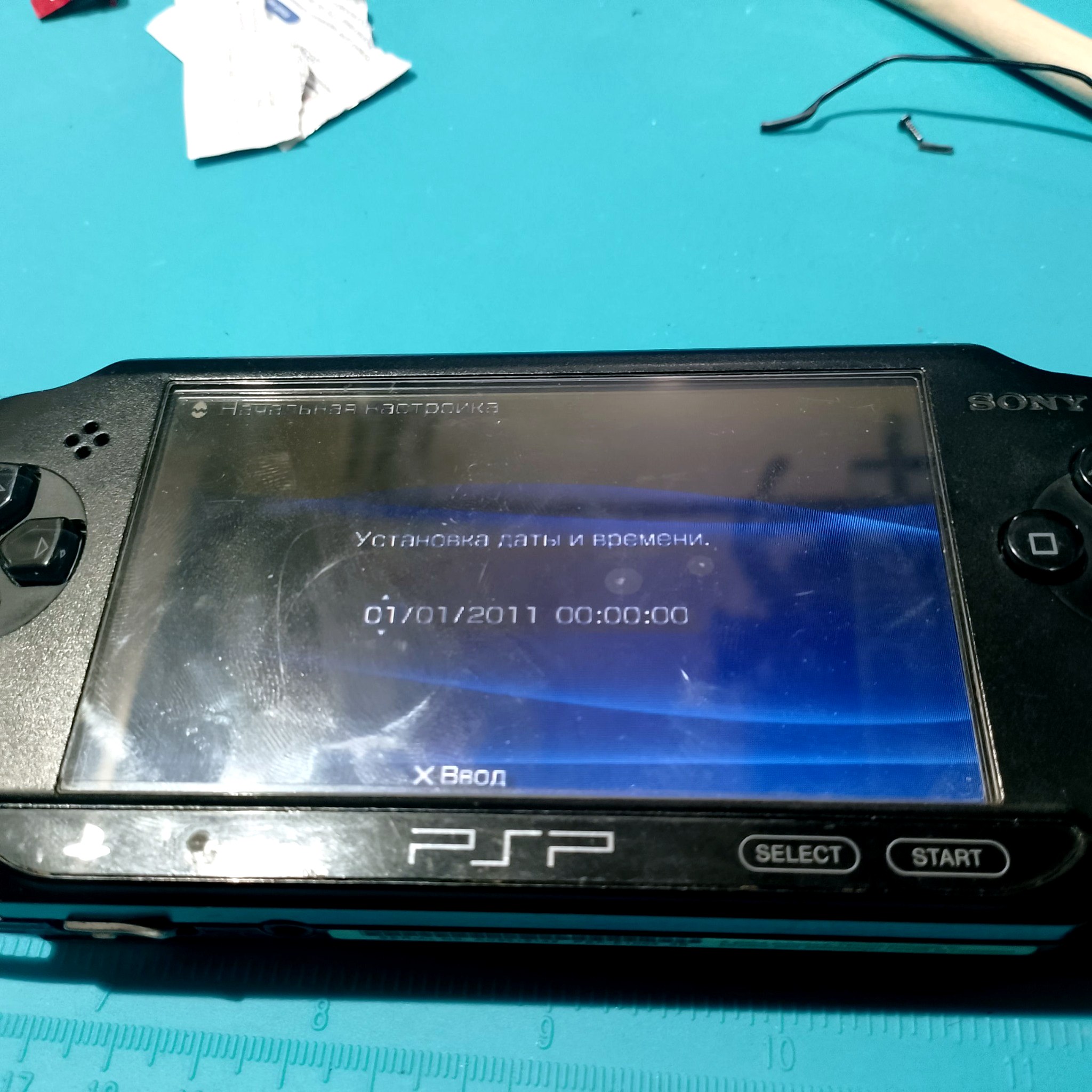

После сборки PSP Street запустилась и дошла до экрана настройки даты и времени. Это уже не просто «плата подала признаки жизни»: консоль включилась, экран работает, питание после замены предохранителей держится. Затем нужно пройти обычные проверки — зарядку, запуск от батареи, кнопки, звук, карту памяти и UMD-привод.
Что не стоит делать при такой неисправности
Самый опасный путь — оставлять перемычку вместо предохранителя и закрывать корпус. На столе консоль может включиться, но защита уже отключена. При следующем коротком замыкании пострадает не предохранитель, а сама плата.
- Не повышать напряжение выше 5 В. PSP Street рассчитана на 5-вольтовое питание, запас по току не заменяет правильное напряжение.
- Не оставлять мост вместо F4001. Проверить можно, пользоваться так нельзя.
- Не путать F6602 с «просто 6602». В обозначении важна буква F: это предохранитель, а не случайный номер детали.
- Не объявлять батарею умершей без проверки F6602. Если батарейная линия оборвана, даже исправный аккумулятор не поможет.
- Не паять вслепую. Сначала прозвонка, потом замена, затем повторный замер.
Что смотреть при покупке PSP Street
PSP Street часто продают с коротким описанием «не включается» или «нет зарядки». Иногда ремонт действительно сводится к предохранителю, но бывают платы после неправильного блока питания, воды или грубой пайки. Перед покупкой стоит попросить фото разъема питания, батарейного отсека, экрана при включении и, если возможно, проверку от 5-вольтового источника.
| Симптом | Куда смотреть | Как оценивать |
|---|---|---|
| Не включается от батареи | Аккумулятор, контакты, F6602 | Не списывать сразу на батарею, сначала проверить путь питания. |
| Экран темный, но консоль реагирует | Подсветка, F4001, шлейф экрана | Может быть ремонтируемо, но перемычка вместо предохранителя — плохой знак. |
| Не заряжается | Адаптер 5 В, DC IN, предохранители, цепь заряда | Нужна проверка от заведомо исправного источника. |
| Работает только от блока | Батарея и батарейная линия | Проверять напряжение аккумулятора и прохождение питания через плату. |
| Есть следы пайки | Качество работы, площадки, остатки флюса | Смотреть под увеличением, потому что мелкая ошибка может стоить платы. |
Если нужна не именно оригинальная PSP, а удобная ретро-портативка для эмуляции, можно посмотреть R36S на 64 ГБ. Но восстановление PSP — другой интерес: это оригинальная железка, свои кнопки, UMD-привод и ощущение старой портативной консоли.
Ещё фото
Корпус, плата и сборка крупнее — удобно сверить, куда ложатся шлейфы, где проходят разъемы и что не должно попасть под пластик.
Осмотр
FAQ
Почему PSP Street не включалась от батареи?
В этом экземпляре неисправен был F6602 на 2,5 А. Из-за обрыва питание от аккумулятора не проходило дальше, поэтому батарея могла выглядеть виноватой даже при нормальном напряжении.
Можно ли оставить перемычку вместо F4001?
Нет. Перемычка допустима только на короткую проверку под контролем тока. После диагностики нужно ставить предохранитель того же номинала — здесь 0,5 А.
F7001 тоже виноват?
F7001 проверялся, но по справочным данным для PSP E1000 он относится к USB-линии. Поэтому в этом ремонте главным виновником считать его не нужно.
Какой блок питания нужен PSP Street?
Нужен 5-вольтовый адаптер с подходящим штекером и правильной полярностью. Официальная спецификация для адаптера PSP E1000 указывает выход DC 5 V, Max. 1500 mA.
Что проверять после замены предохранителей?
Нужно проверить запуск от адаптера и батареи, зарядку, кнопки, звук, экран, карту памяти, UMD-привод и нагрев платы. Один успешный запуск не заменяет полный тест.
Итоги
PSP 1008 Street удалось вернуть к запуску без замены крупной микросхемы. Главная работа оказалась в цепях питания: F4001 временно перемыкался только для диагностики и затем был заменен на предохранитель 0,5 А, а неисправный F6602 на 2,5 А не давал консоли включаться через батарею. После замены питание восстановилось, корпус собрали, приставка дошла до системной настройки.
Для старых PSP это хороший пример аккуратного ремонта: сначала питание и предохранители, потом сборка и проверка, а не хаотичная замена деталей. Если консоль не включается, начинать стоит с 5-вольтового питания, прозвонки F6602, F4001 и соседних защитных элементов. Перемычки оставлять нельзя — штатный предохранитель должен вернуться на место.
Справочные данные по питанию PSP E1000 сверены с официальным руководством Sony. Номиналы и расположение предохранителей дополнительно сверены с открытым PSP Fuse Guide; при ремонте конкретной платы всё равно нужно проверять маркировку и прозвонку на месте.
