Гнездо Type-C удобно тем, что не нужно искать редкую зарядку. Но сам переходник всё равно рассчитан на обычное питание 5 В.
Переходник Type-C Nintendo DS Lite без переделки разъёма: зарядка старой консоли и мелочи для мастерской
Переходник Type-C Nintendo DS Lite — это не обычный USB-кабель, а короткий адаптер: с одной стороны штатный штекер под разъём зарядки DS Lite, с другой — гнездо Type-C для современного кабеля. Главное удобство в том, что консоль можно заряжать от привычного USB-источника без пайки, без замены родного разъёма и без переделки корпуса.
В той же партии оказались радиомодуль nRF24L01 с антенной, сменные жала для паяльника и zip-lock пакеты для компонентов. Они не должны перебивать основную тему, но хорошо дополняют её: ретро-консоли, модули и мелкие детали живут дольше, когда питание проверено, разъёмы не ломают силой, а винты и переходники не теряются по ящикам.
Коротко
- Переходник Type-C Nintendo DS Lite сохраняет родной разъём консоли и не требует пайки.
- Это внешний адаптер: к нему подключается обычный кабель USB-C.
- Для старой консоли нужен спокойный режим 5 В, без попыток форсировать 9/12/20 В.
- Перед первым подключением нужно проверить форму штекера, посадку и отсутствие люфта.
- nRF24L01 с антенной питается от 3.3 В, а не напрямую от 5 В.
- Жала и пакеты — простые мелочи, но они помогают держать мастерскую в рабочем порядке.

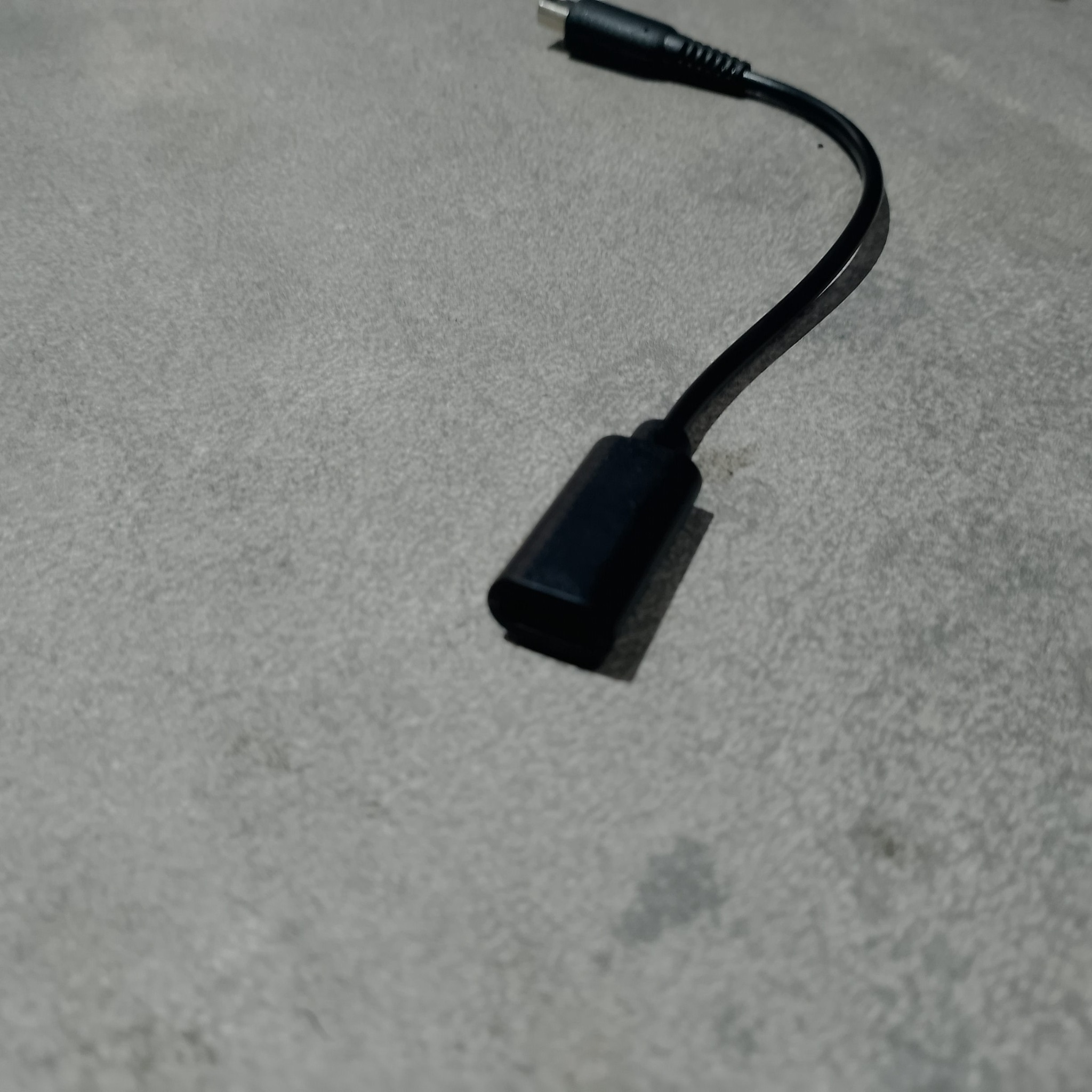

Переходник Type-C для Nintendo DS Lite

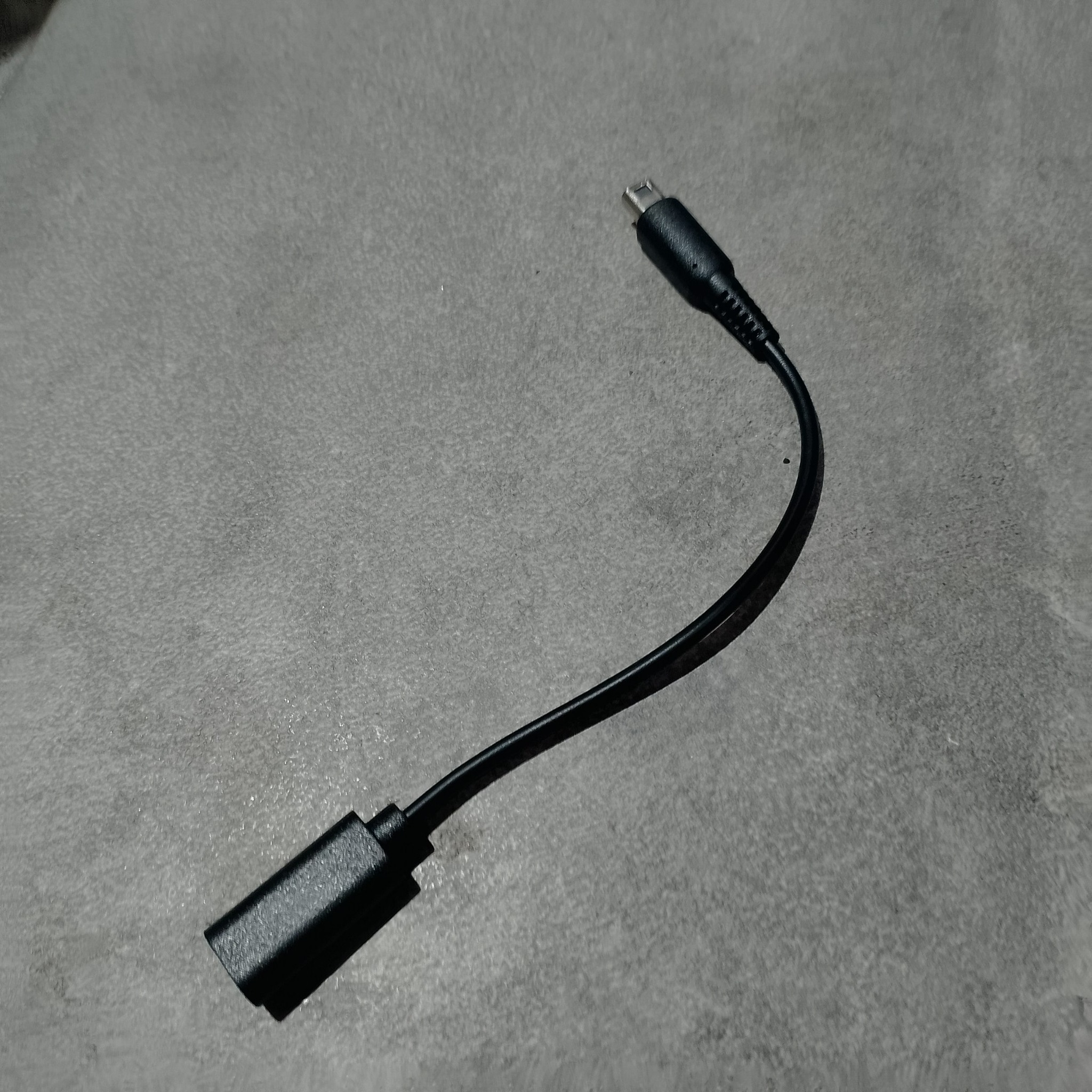

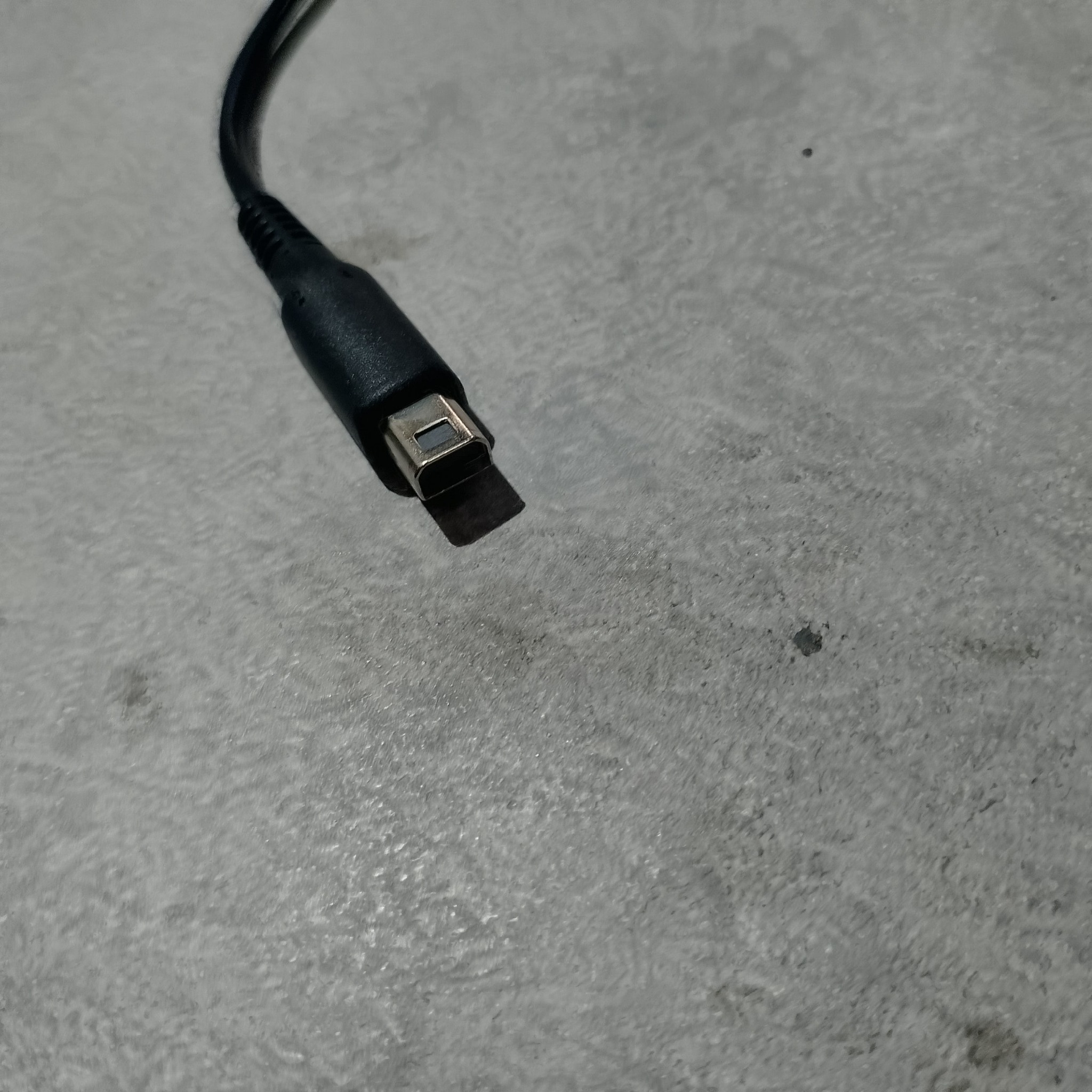

Внешне переходник выглядит как короткий хвостик. Со стороны консоли стоит маленький штекер под штатный разъём Nintendo DS Lite, а со стороны питания — гнездо Type-C. Поэтому к нему можно подключить привычный кабель USB-C от зарядки, powerbank или компьютера.
Важный момент: переходник не превращает саму консоль в полноценное USB-C устройство. Внутри DS Lite остаётся старая схема зарядки, а адаптер лишь подводит к ней 5-вольтовое питание через родной разъём. Поэтому такой вариант хорош именно как аккуратная внешняя замена потерянной зарядки, а не как модернизация платы.
Переходник или замена разъёма на Type-C
У такого адаптера есть сильная сторона: он обратимый. Консоль не разбирается, родной разъём не выпаивается, корпус не подпиливается. Это хороший вариант, если DS Lite исправна, заряжается от родного блока, но хочется пользоваться обычным кабелем Type-C.
Замена разъёма на Type-C — другой путь. Он уместен, когда родной порт уже повреждён, контакт пропадает, корпус разъёма разбит или консоль всё равно разобрана для ремонта. Но там появляются пайка, риск перегрева площадок, механическая подгонка и проверка полярности. Такой ремонт лучше делать только при нормальном инструменте и понимании схемы питания.
| Вариант | Когда подходит | Главный риск |
|---|---|---|
| Внешний переходник Type-C | Разъём консоли целый, нужна удобная зарядка без пайки. | Плохая посадка или неподходящий штекер. |
| Замена разъёма на Type-C | Родной порт сломан или консоль уже открыта для ремонта. | Повреждение площадок, ошибка полярности, слабая механика нового порта. |
| Родная зарядка DS Lite | Нужна максимально штатная схема без переходников. | Старый блок питания может быть потерян, изношен или сомнителен по состоянию. |
Если нужен общий разбор по Type-C, быстрой зарядке, e-marker и режимам питания, рядом полезна статья про USB-C кабели и быструю зарядку. Для DS Lite главное правило проще: не гнаться за мощностью, а спокойно подать безопасные 5 В.
Какой источник питания выбрать
Официальная справка Nintendo для DS Lite указывает внешний разъём зарядки с маркировкой 5.2V=IN и рекомендует использовать адаптер Nintendo DS Lite AC Adapter USG-002. Это не значит, что можно подавать любое повышенное напряжение. Наоборот, переходник нужен для удобства, а не для экспериментов с режимами быстрой зарядки.
На практике безопаснее начинать с простого источника 5 В: USB-A зарядка, порт компьютера, powerbank или обычный USB-C блок без принудительных триггеров. Если кабель USB-C — USB-C от современного PD-блока не запускает зарядку, проблема может быть не в консоли, а в самом переходнике: у дешёвых адаптеров Type-C иногда нет корректной логики по CC-линиям. Тогда проще проверить через USB-A — USB-C кабель.
| Источник | Можно пробовать? | Как проверять |
|---|---|---|
| USB-A зарядка 5 В | Да | Самый спокойный старт: подключить, проверить индикацию зарядки и нагрев. |
| Powerbank | Да | Удобно для ретро-консоли, но слабый ток может отключить некоторые банки. |
| USB-порт компьютера | Да | Подходит для мягкой проверки, ток обычно ограничен. |
| USB-C PD блок | Осторожно | Без триггеров он должен стартовать с 5 В, но дешёвый переходник может не договориться с C-C кабелем. |
| Форсированные 9/12/20 В | Нет | Повышенное напряжение старой консоли не нужно. |

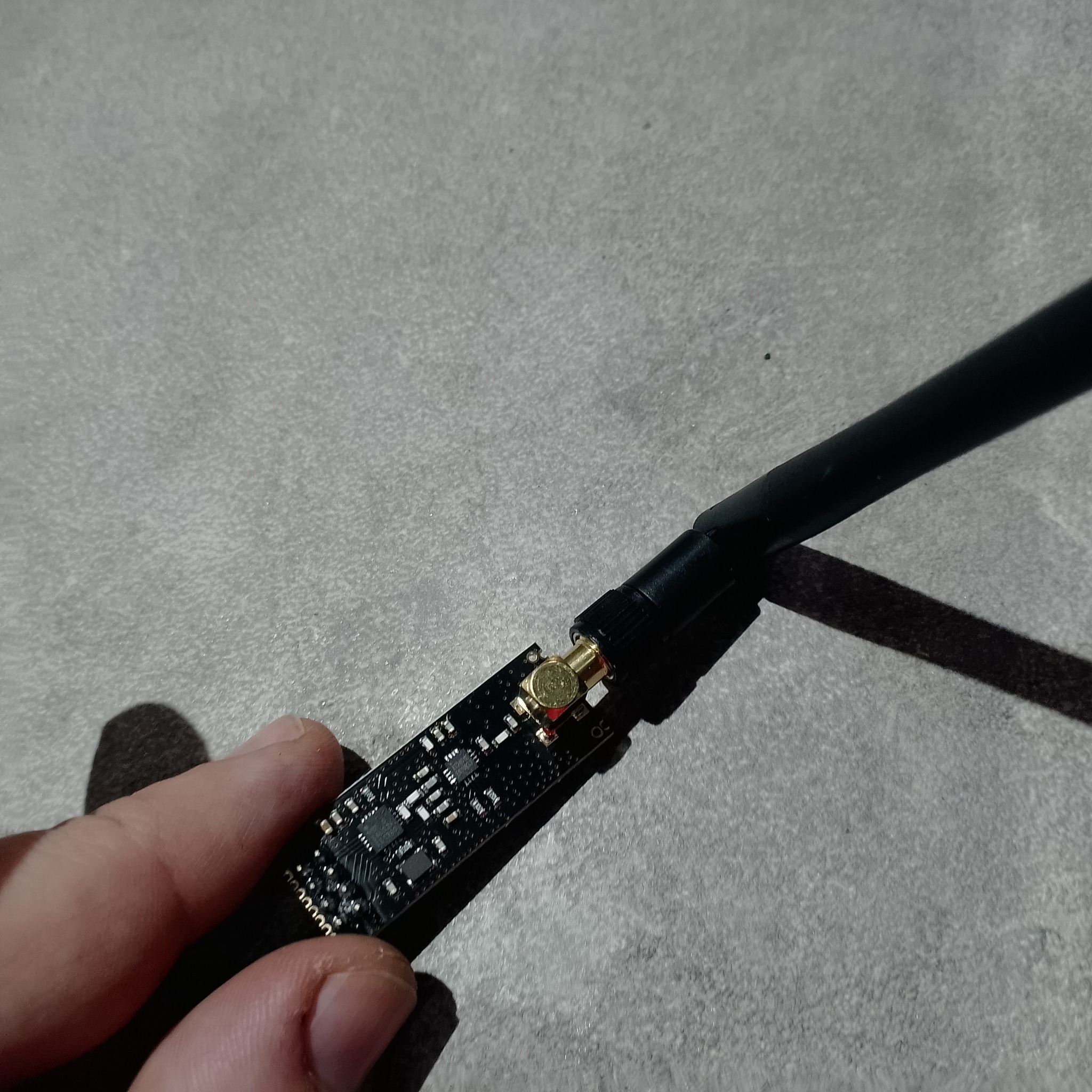

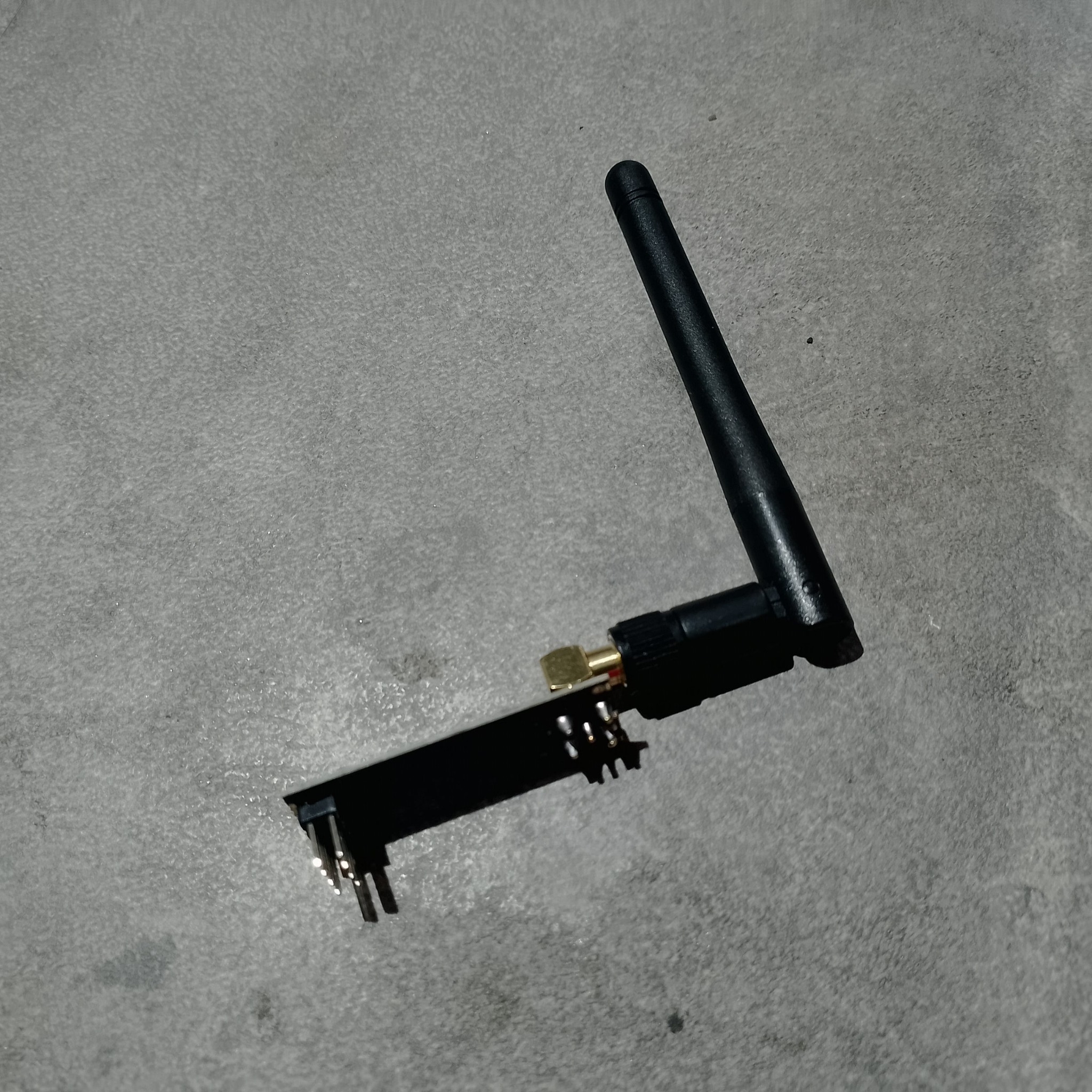

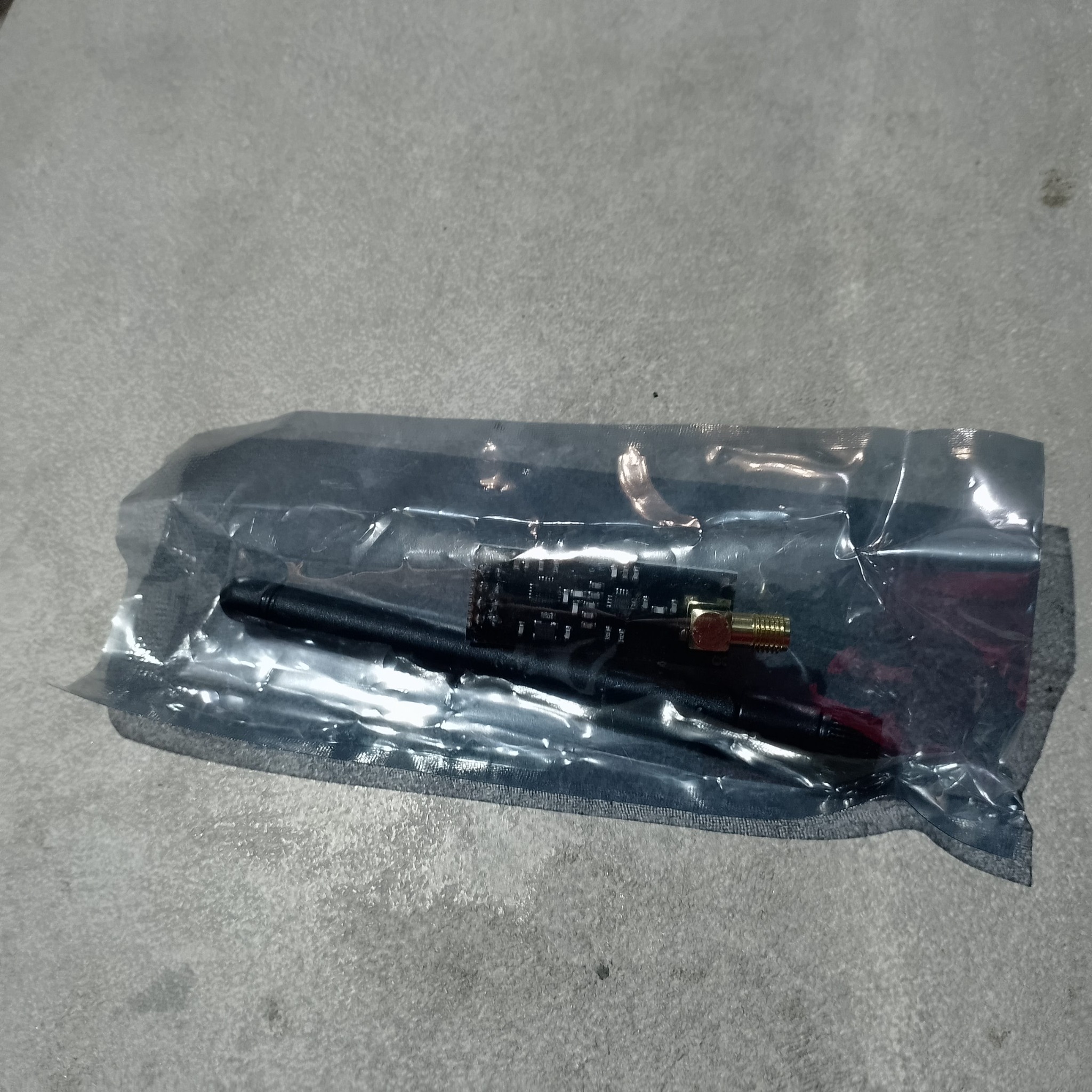

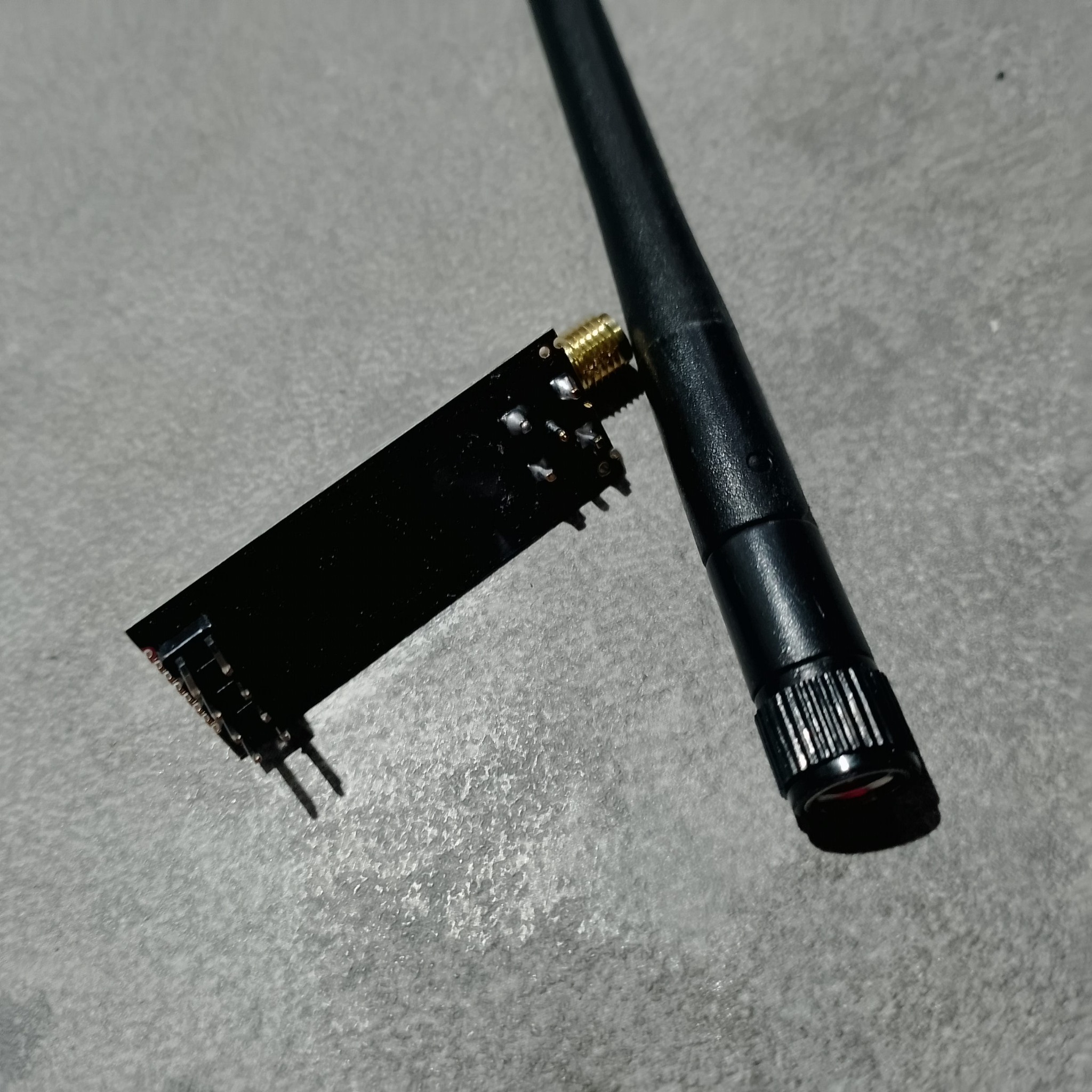

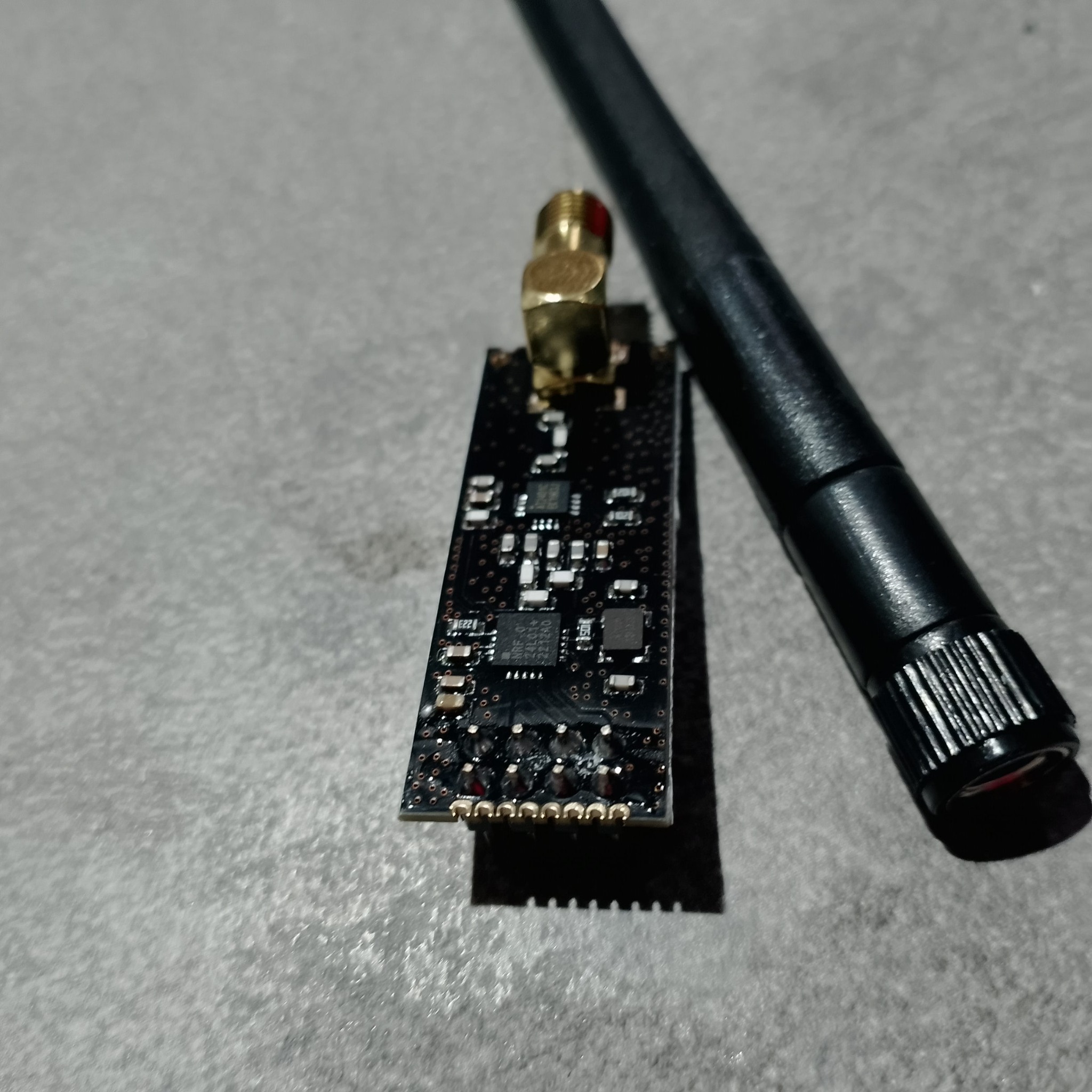

Радиомодуль nRF24L01 с антенной

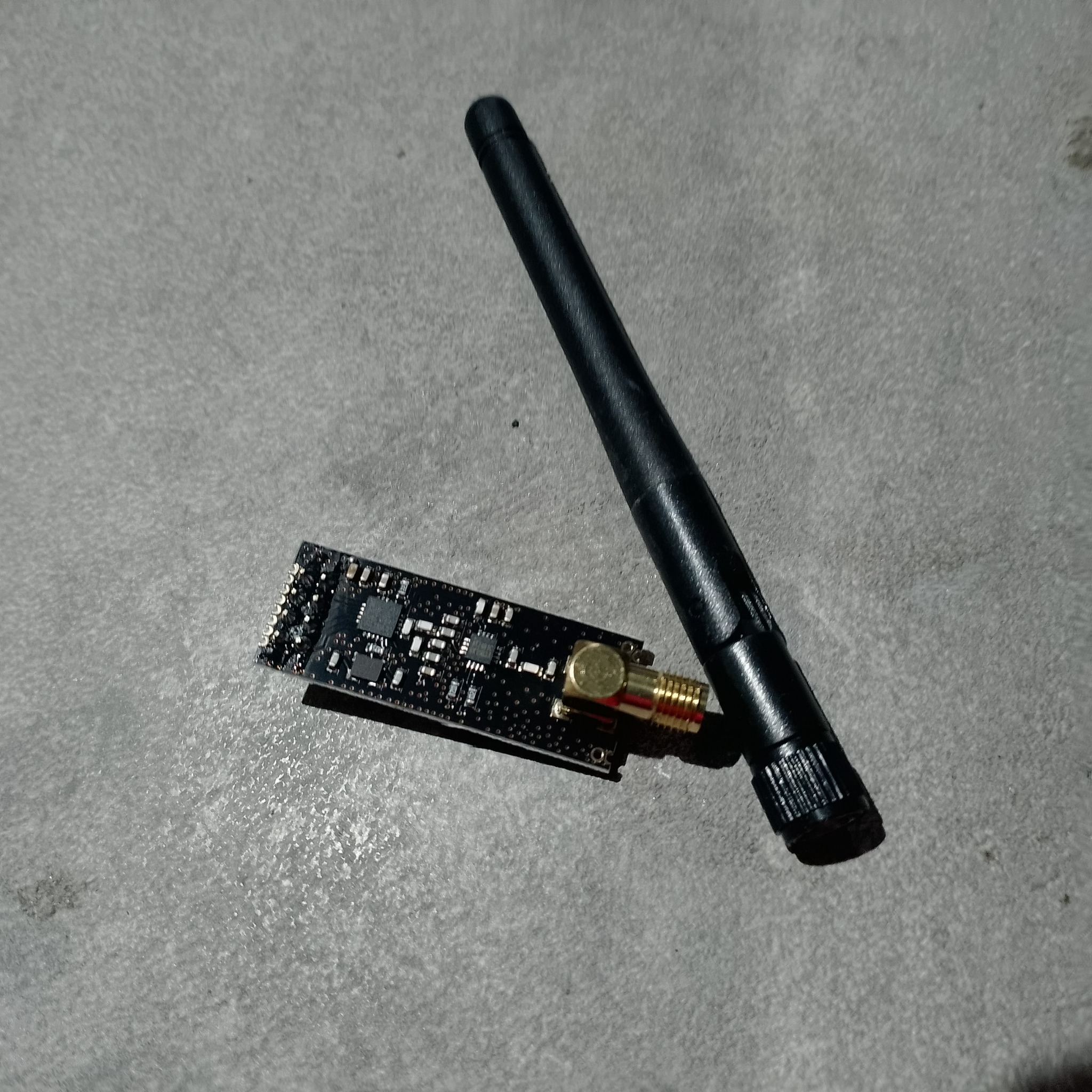

Радиомодуль nRF24L01 с внешней антенной пригодится для Arduino-проектов, беспроводных датчиков, учебной телеметрии и простых самодельных пультов. Внешняя антенна удобна, когда модуль нужно вынести из корпуса или убрать подальше от проводов и металла.
Самая частая ошибка с такими платами — питание. Многие Arduino-платы работают с логикой 5 В, но nRF24L01 питается от 3.3 В. Кроме того, радиомодуль чувствителен к просадкам, поэтому рядом с питанием часто ставят небольшой конденсатор.
| Что проверить | Почему это важно |
|---|---|
| Питание 3.3 В | Подача 5 В на питание может повредить модуль. |
| Конденсатор рядом с питанием | Без развязки связь может срываться из-за коротких просадок. |
| Антенна закручена ровно | Перекос портит резьбу и контакт. |
| Распиновка сверена по плате | У похожих модулей надписи и расположение выводов могут отличаться. |

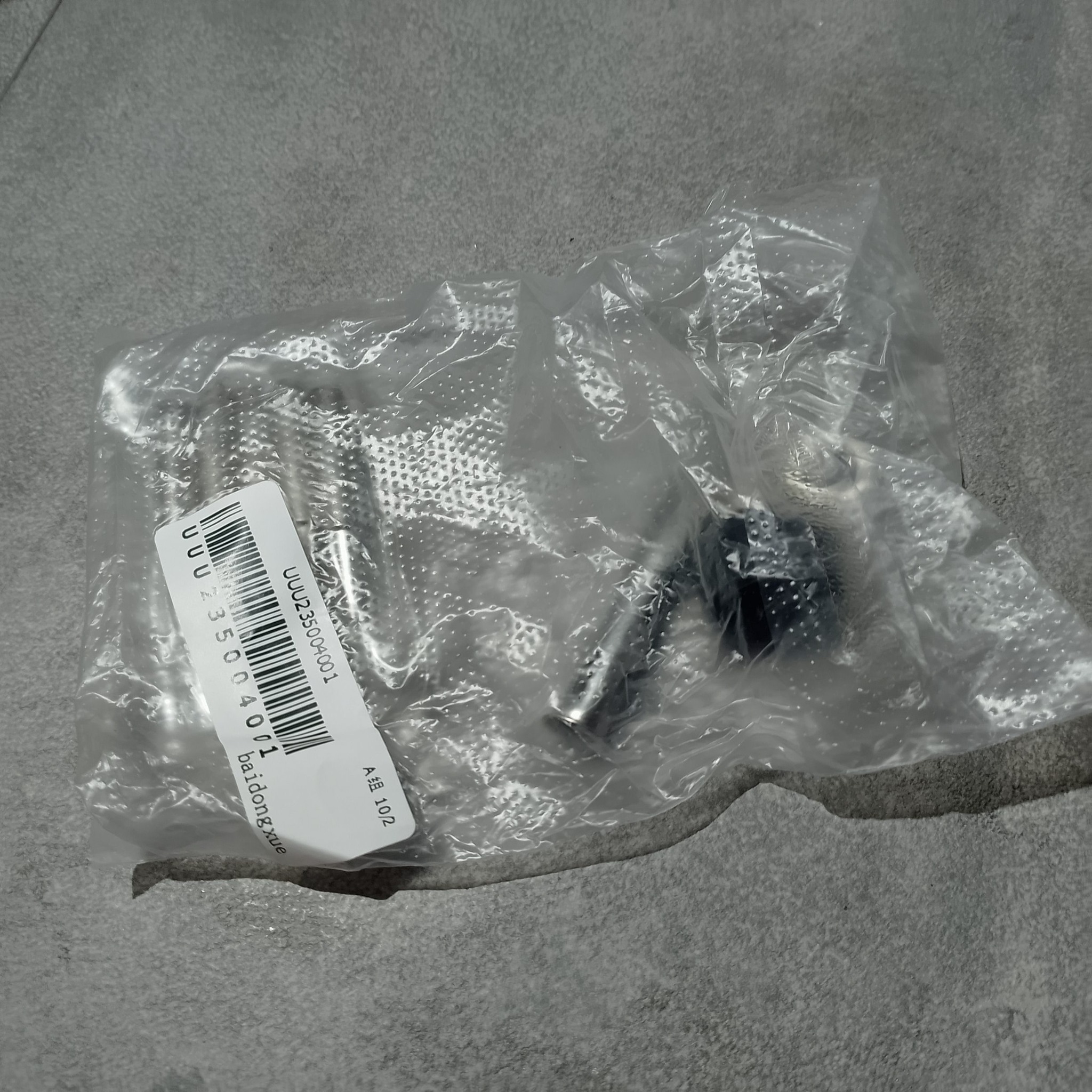

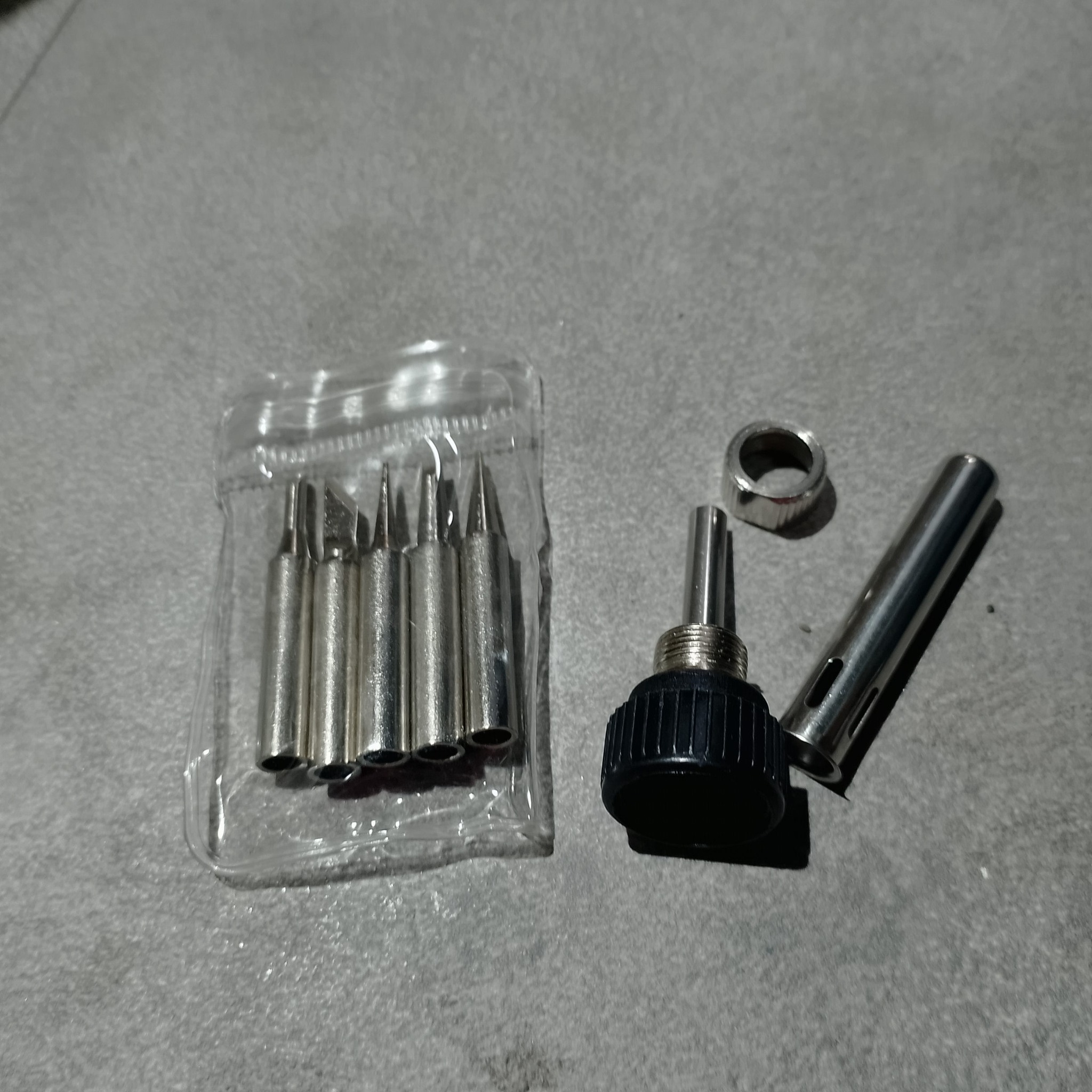

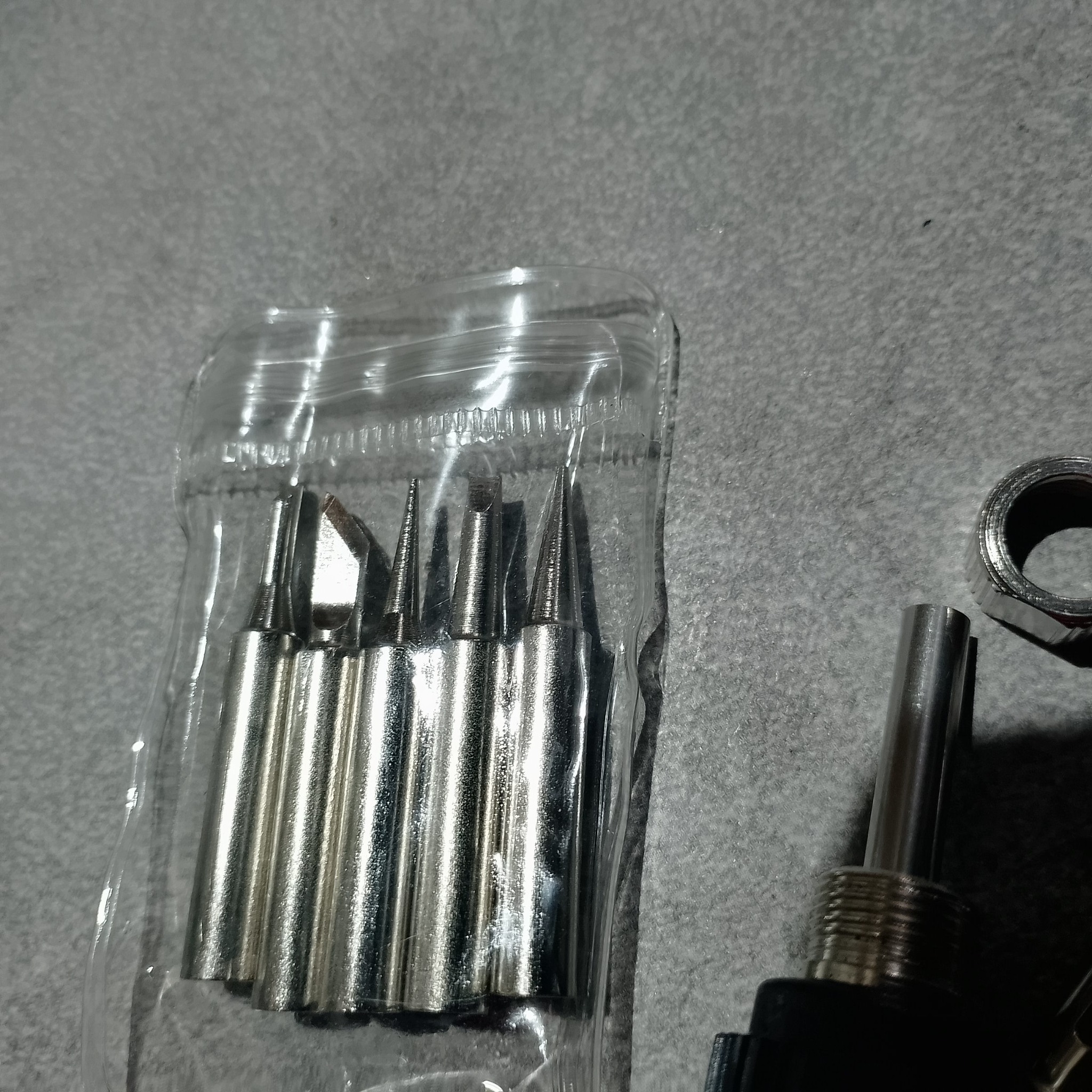

Сменные жала для паяльника
Набор сменных жал выглядит просто, но форма наконечника сильно влияет на качество пайки. Тонкий конус удобен для точечной работы, долото быстрее прогревает провод и крупную площадку, а скошенное жало помогает переносить тепло и припой.
Перед установкой стоит проверить посадку в нагревателе, состояние покрытия и скорость прогрева. Если жало болтается, приходится завышать температуру, а это быстро портит покрытие и усложняет пайку.
| Форма жала | Где удобно | Что не стоит делать |
|---|---|---|
| Конус | Мелкие выводы, точки, аккуратная подача припоя. | Греть им массивные полигоны и толстые провода. |
| Долото | Провода, разъёмы, площадки питания. | Лезть в тесные SMD-участки без опыта. |
| Скошенное | Перенос тепла, снятие излишков припоя, работа с флюсом. | Использовать как отвёртку или скребок. |
Для ремонта разъёмов и мелких плат пригодится базовая памятка про типовые ошибки при пайке. Даже хорошее жало не спасает, если нет флюса, чистой поверхности и нормального прогрева.

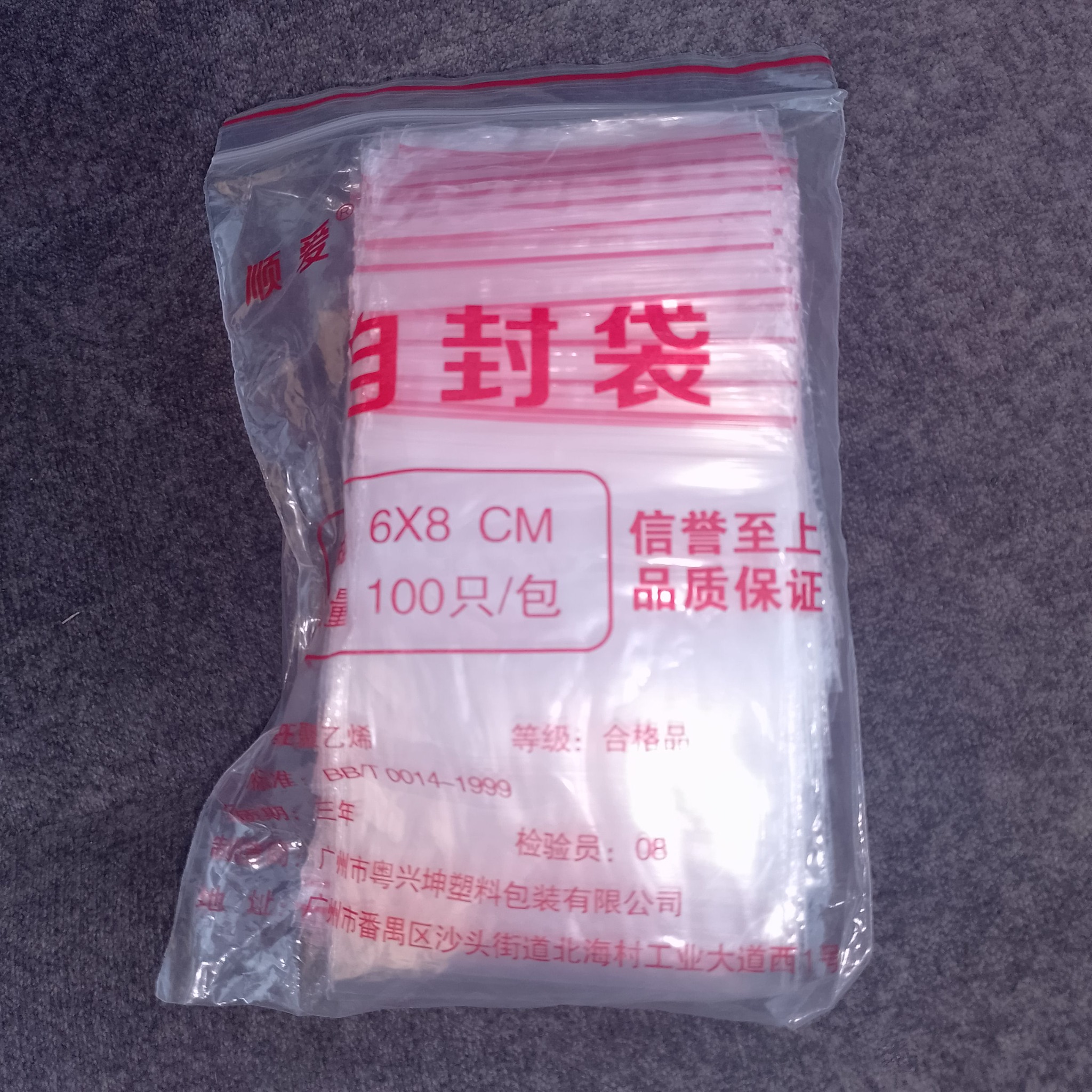

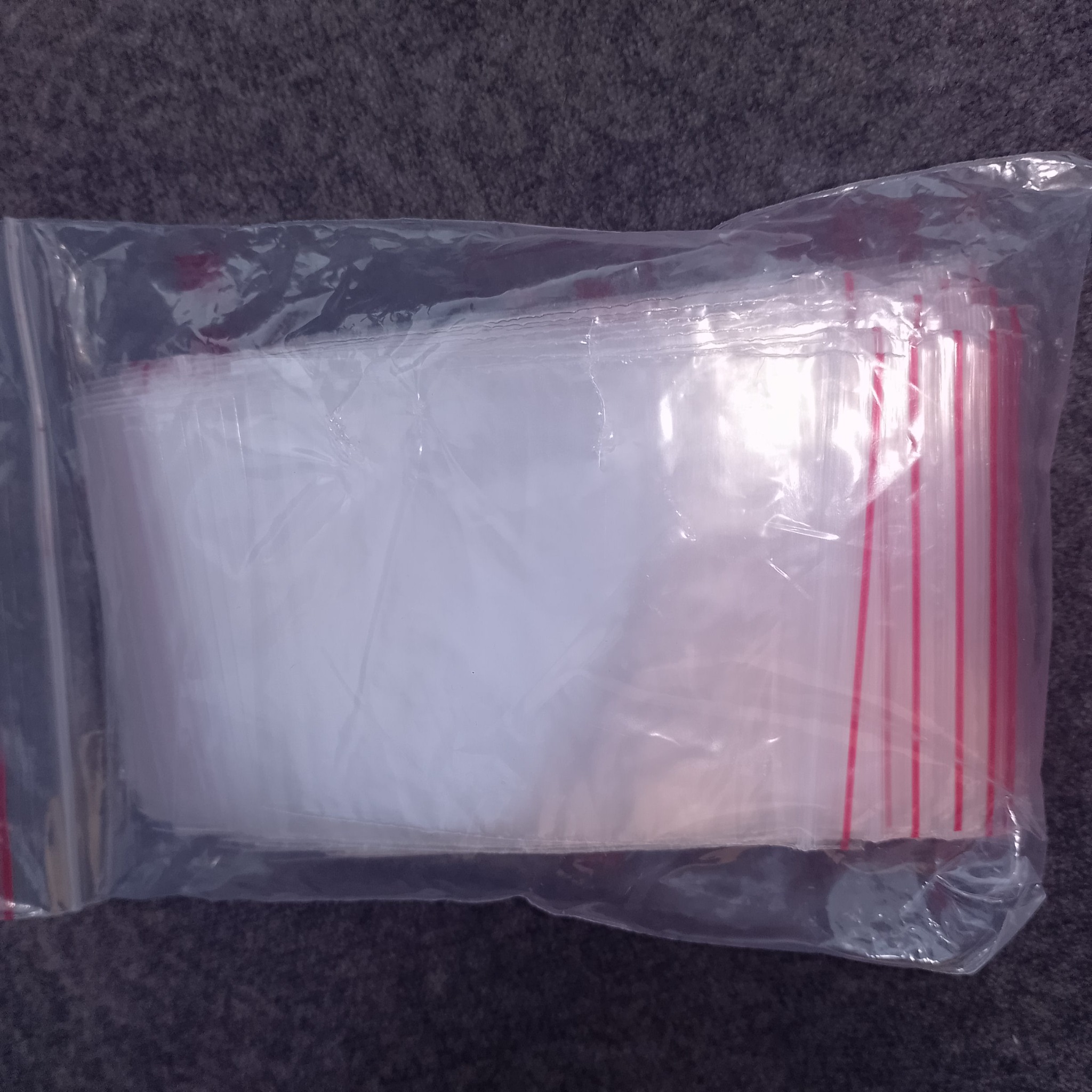

Пакеты для компонентов
Zip-lock пакеты — не эффектный, зато очень полезный расходник. В них удобно складывать винты от корпуса, запасные разъёмы, маленькие платы, шлейфы, кнопки, пружины и детали, которые легко потерять после разборки.
На пакетах лучше сразу писать маркером: устройство, дата, количество и назначение деталей. Для чувствительных микросхем обычный прозрачный пакет не заменяет антистатический, но для крепежа, проводов и переходников он подходит отлично.
Что проверить перед использованием
Мелкие покупки удобны только тогда, когда их проверили сразу. Переходник — на форму штекера и зарядку. Радиомодуль — на питание и распиновку. Жала — на посадку. Пакеты — на размер, плотность замка и подписи.
| Предмет | Быстрая проверка | Риск |
|---|---|---|
| Переходник Type-C Nintendo DS Lite | Сверить штекер, подключить к 5 В, проверить индикацию зарядки. | Неподходящий разъём, плохой контакт или слабая логика Type-C. |
| nRF24L01 | Питание 3.3 В, конденсатор, правильная распиновка SPI. | Питание от 5 В и нестабильная связь. |
| Жала | Посадка в паяльнике, покрытие, скорость прогрева. | Плохой контакт с нагревателем и перегрев. |
| Zip-lock пакеты | Размер, плотность замка, подпись маркером. | Потеря деталей из-за неподписанного пакета. |
Мини-чек-лист
- Не подключать DS Lite к неизвестному повышенному напряжению.
- Не давить штекер в разъём, если он входит туго или криво.
- При первом запуске использовать простой источник 5 В.
- Не подавать 5 В на питание nRF24L01.
- Не ставить жало, если оно болтается в нагревателе.
- Не смешивать в одном пакете детали от разных устройств без подписи.
Показать ещё 3 фото
Что ещё пригодится
Для ретро-консолей полезны не только кабели, но и порядок с картами памяти, прошивками и питанием. Поэтому рядом по теме остаётся обзор R36S как портативной ретро-консоли: там хорошо видно, почему питание и носитель данных часто важнее красивой коробки.
Для проверки USB-питания пригодится опыт с пауэрбанком Hoco J122A 20000 mAh. А если нужно понять, почему Type-C не всегда означает быструю зарядку, полезен общий разбор USB-C кабелей, PD, PPS и e-marker.
Для сверки штатной зарядки DS/DS Lite можно открыть официальную справку Nintendo: How to Charge the Nintendo DS or DS Lite. По nRF24L01+ полезна спецификация радиомодуля: nRF24L01+ Product Specification.
FAQ
Это кабель или переходник Type-C для Nintendo DS Lite?
Это именно переходник. Со стороны консоли используется штатный штекер DS Lite, а со стороны питания — гнездо Type-C для обычного кабеля USB-C.
Нужно ли менять разъём консоли на Type-C?
Нет, если родной разъём исправен. Внешний переходник удобен тем, что не требует пайки и не меняет корпус консоли.
Почему зарядка через USB-C может не стартовать от C-C кабеля?
У простых переходников иногда нет нормальной логики по CC-линиям. Для проверки лучше взять USB-A — USB-C кабель и обычную зарядку 5 В.
Переходник подходит для DSi или 3DS?
Не стоит рассчитывать на это. У разных поколений Nintendo DS и 3DS отличаются зарядные разъёмы, поэтому переходник выбирают под конкретную модель.
Почему nRF24L01 нельзя подключать напрямую к 5 В?
Радиомодуль рассчитан на питание 3.3 В. При 5 В он может выйти из строя или работать нестабильно.
Итоги
Переходник Type-C Nintendo DS Lite полезен именно как аккуратный внешний адаптер. Он позволяет пользоваться современным кабелем, но не требует разбирать консоль и менять родной разъём. Для живой DS Lite с исправным портом это спокойный путь: меньше пайки, меньше риска и больше удобства при обычной зарядке.
Главная проверка остаётся старой: подходящий штекер, нормальная посадка, обычные 5 В и отсутствие нагрева. Остальные мелочи из партии тоже вписываются в мастерскую: nRF24L01 требует аккуратного питания 3.3 В, жала нужно подбирать по посадке, а пакеты помогают не терять детали после ремонта.
