AeroCool Mirage 5 — снова завораживает

Продукцию Aerocool c надписью Mirage можно считать отдельной линейкой товаров, объединённых общим «зеркальным» стилем. Под данным именем уже встречаются корпусные (Mirage 12) и процессорные кулеры, водяные помпы (Mirage L240), а также целый корпус Mirage.

В нашем случае рассмотрим башенный ARGB-кулер Aerocool Mirage 5.

Упаковка





https://c.dns-shop.ru/thumb/st4/fit/800/800/64672c785db5f6bdc904ff162a2b3aff/q93_552256ff41bd13c334263dada20f1089f1758c68ef3fbe3fc29cc04652ac12fa.jpghttps://c.dns-shop.ru/thumb/st1/fit/800/800/c136551233ec6f4d33942b0c4ac53196/q93_e11a55ed7414b6a03bcaa01428b999a52c099785f10a73beaac4ba3725b0112f.jpg

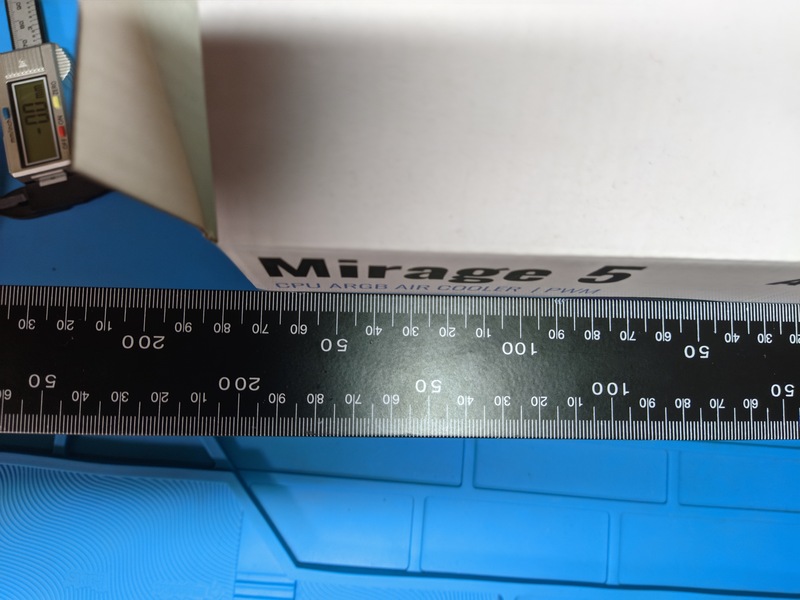

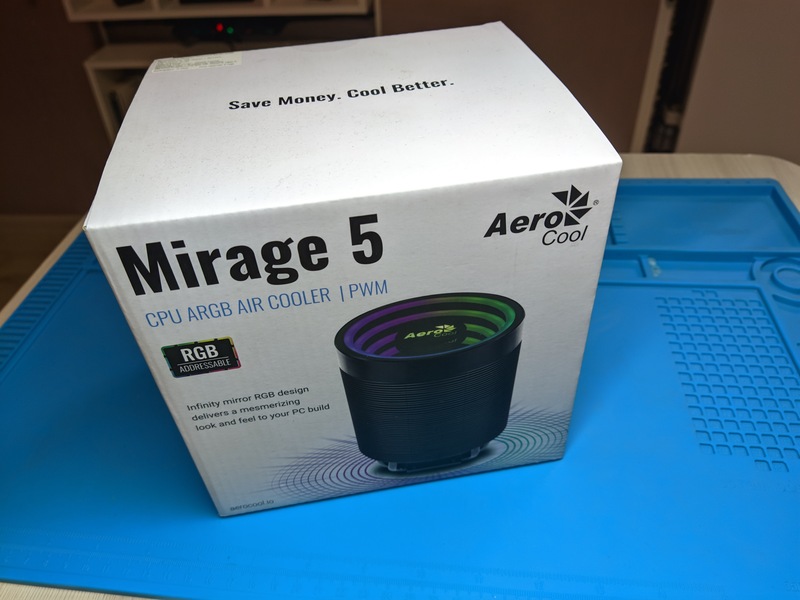

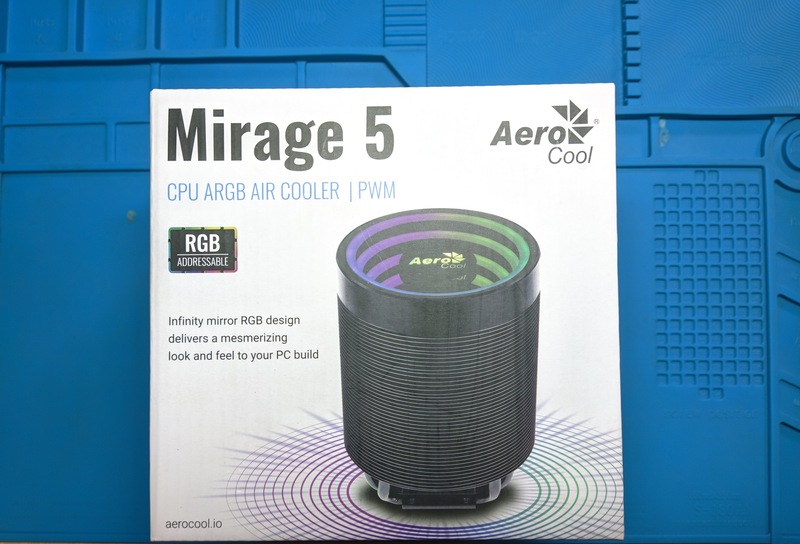

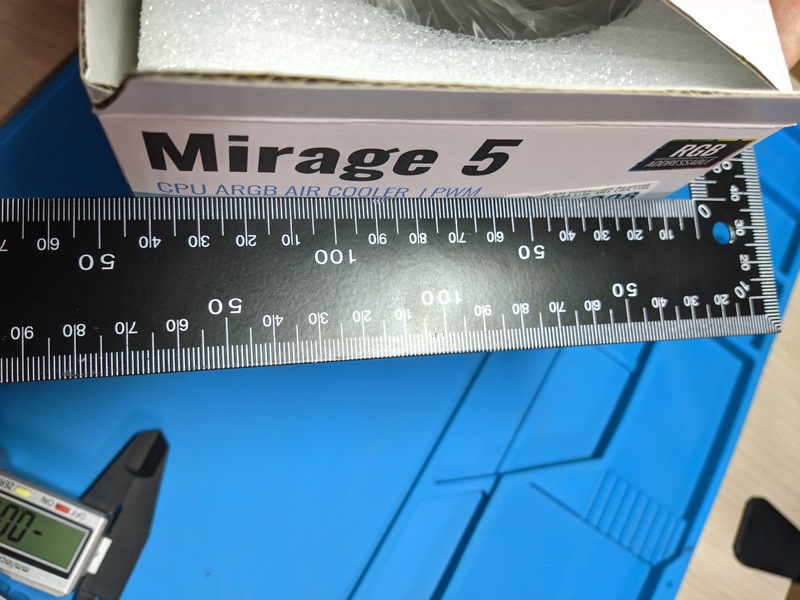

Упакован в картонную коробку размерами 170x170x140 мм, которая заметного превышает размеры самого кулера.





https://c.dns-shop.ru/thumb/st4/fit/800/800/76908a8793a3e3eb24925918492875ff/q93_a392e10f866c9e9d34af465211fe501e8d26cca22d8e1e2b86eec5e4ea132c4c.jpghttps://c.dns-shop.ru/thumb/st1/fit/800/800/d0e4e125b39da9bc48d342421cec28a4/q93_28280dc288e8601781fd5e05786800cf76f457c5fc083031ca17c09eec81594f.jpghttps://c.dns-shop.ru/thumb/st4/fit/800/800/91595930807e9509cc09c57b640778c5/q93_4c57ad7e681874ac42e2e559ccfe49eebfcdeafdde3320111df7e92815c3b75e.jpg

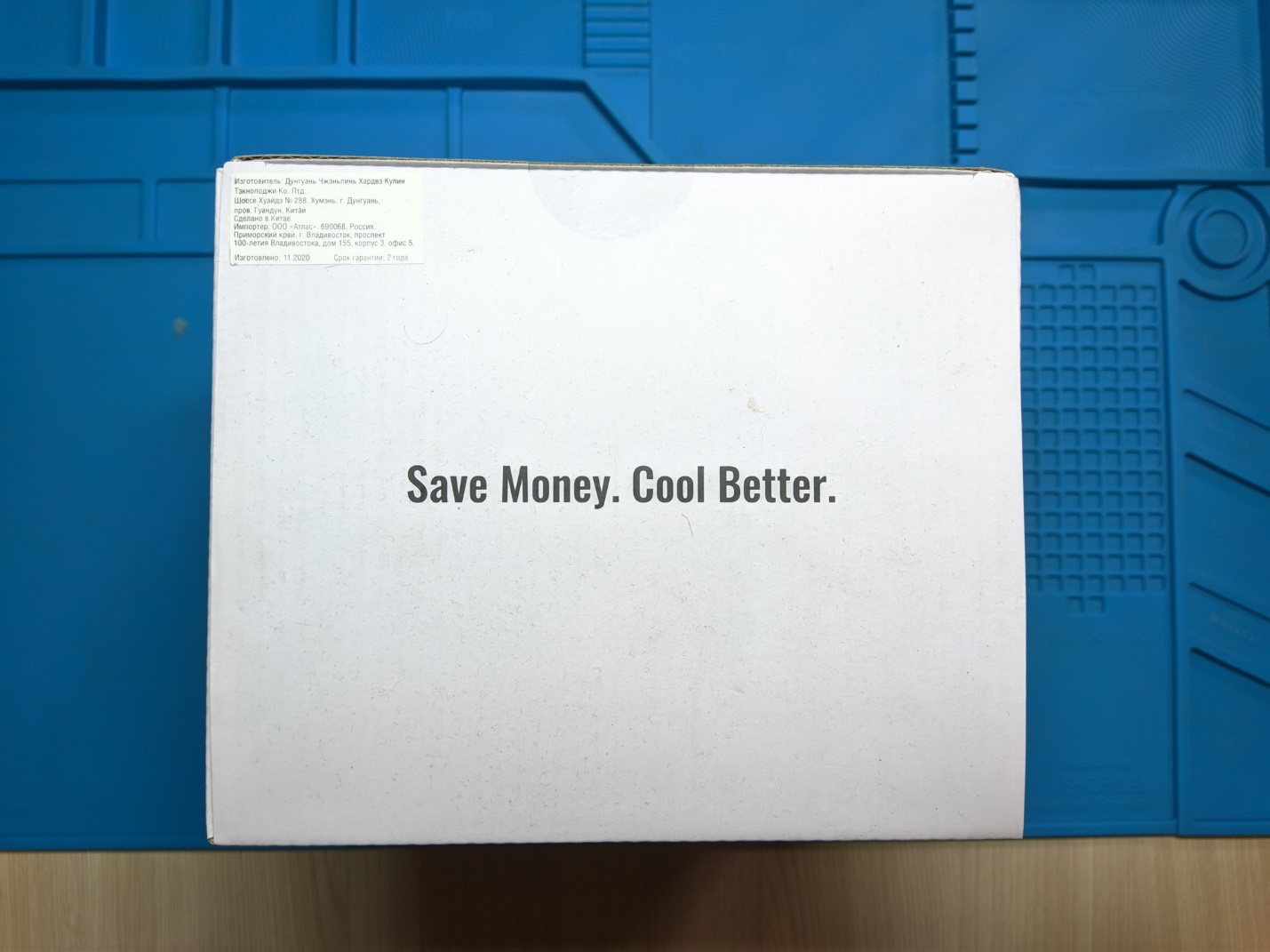

На верхней части — надпись Save Money. Cool Better. (Экономь деньги. Охлаждай лучше).

«Аналогичную надпись мы уже встречали на другой продукции Aerocool, что является традицией и отображает позицию компании, объединяя товары под одной фирменной фразой.»

https://c.dns-shop.ru/thumb/st4/fit/4000/3000/2611cdd132320f1642b17acf32a6d284/q93_1200ce777c94996073af41c63eca202936a8d25b3e2cc48b392d347f7e9f503d.jpg

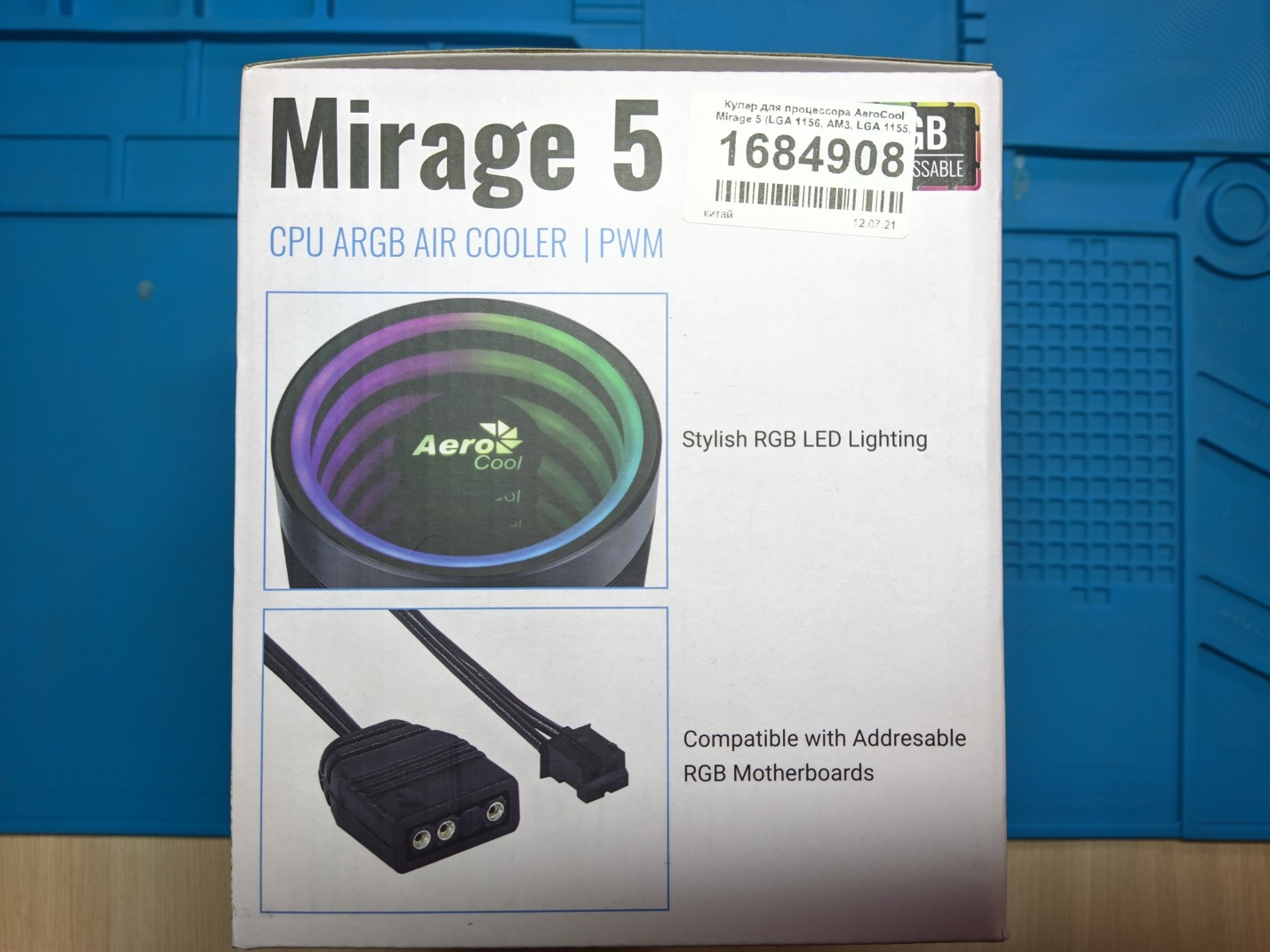

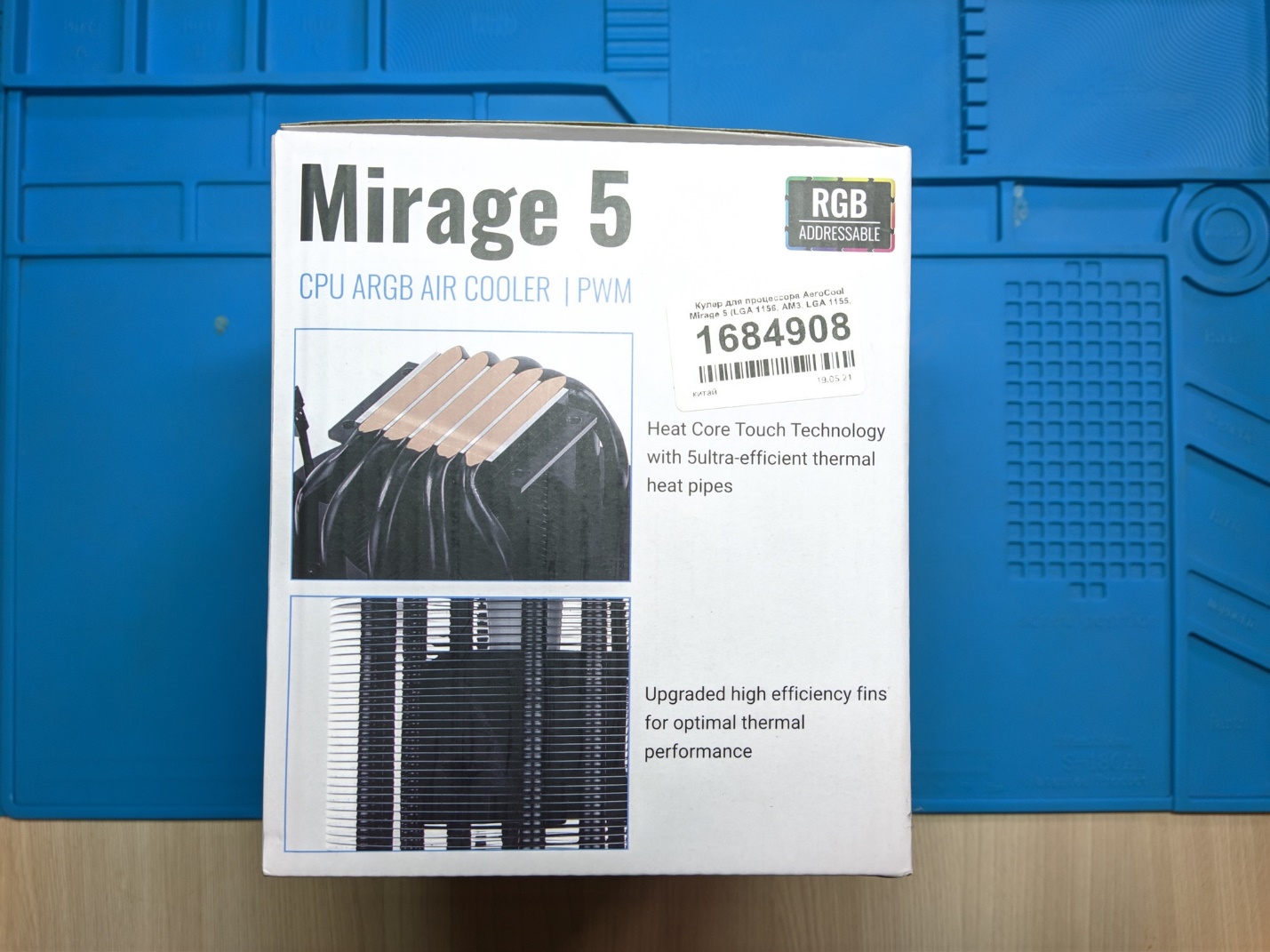

На боковых стенках коробки представлены основные особенности товара — стильная RGB подсветка, управляемая материнской платой компьютера, а также пять тепловых трубок плотно прилегающие к процессору и мощный вентилятор охлаждения.





https://c.dns-shop.ru/thumb/st1/fit/4000/3000/e8ca6db47c422901a0fd6a12afc9883d/q93_356106a5ef54ab3f51815cdca8f083fd4a984a0ec00827cf7daded1bd4b48777.jpghttps://c.dns-shop.ru/thumb/st4/fit/4000/3000/75c8f9e9cdb7d138bce2f63f80c55210/q93_d35d74deacd72fdcb4f86691b696e6068414970e53250361a9988dc5ea967a7a.jpg

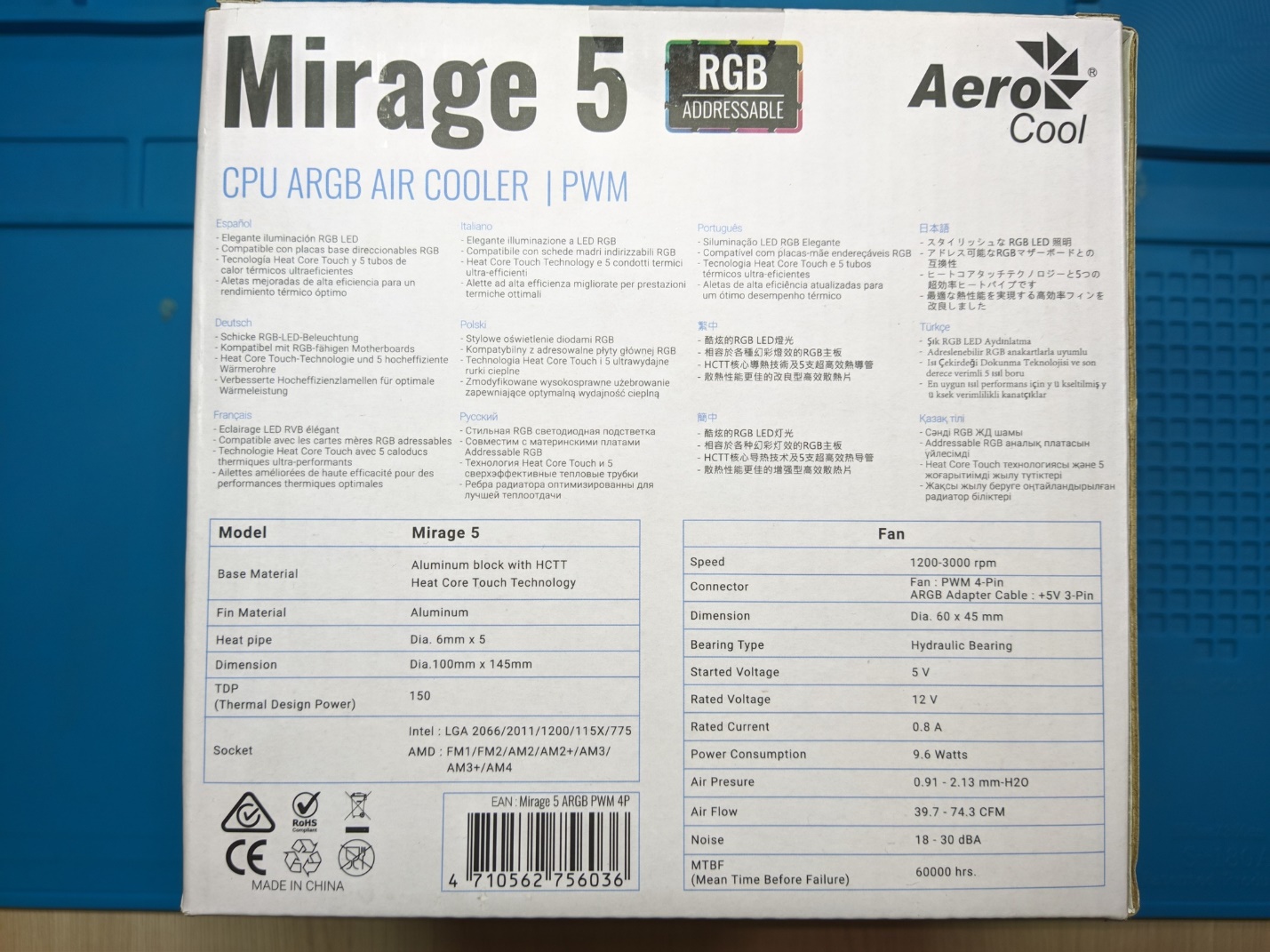

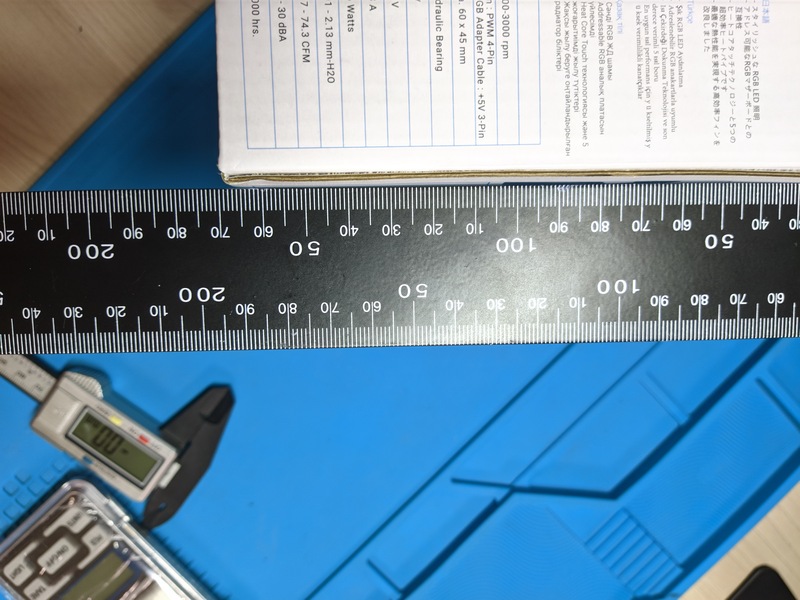

Задняя часть коробки наиболее информативна и содержит общую информацию на 12 языках и все основные характеристики продукта.

https://c.dns-shop.ru/thumb/st1/fit/4000/3000/c7b193cbaf315a332c08f0f630ef52ab/q93_ce8efade51883097235df939cc6737a420b52f9c0d0e78d5ad2dc68c06cf0ed2.jpg



Комплектация Mirage 5

https://c.dns-shop.ru/thumb/st1/fit/4000/3000/857ca756a2b241fee4f39a8642d389d8/q93_f36ed98810143695e258837af996b6f036b6018569a858ac3e60600ae1ba1471.jpg

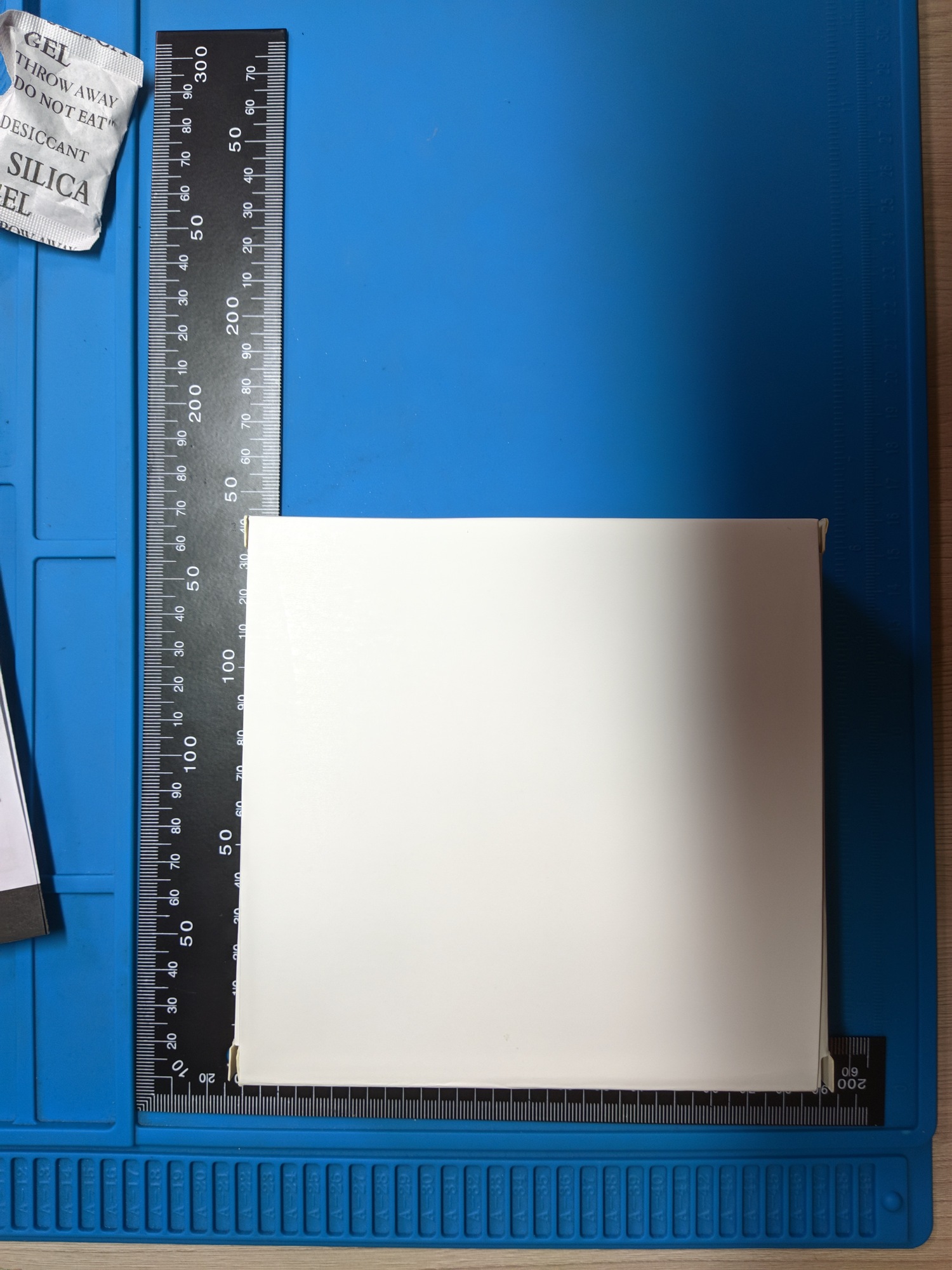

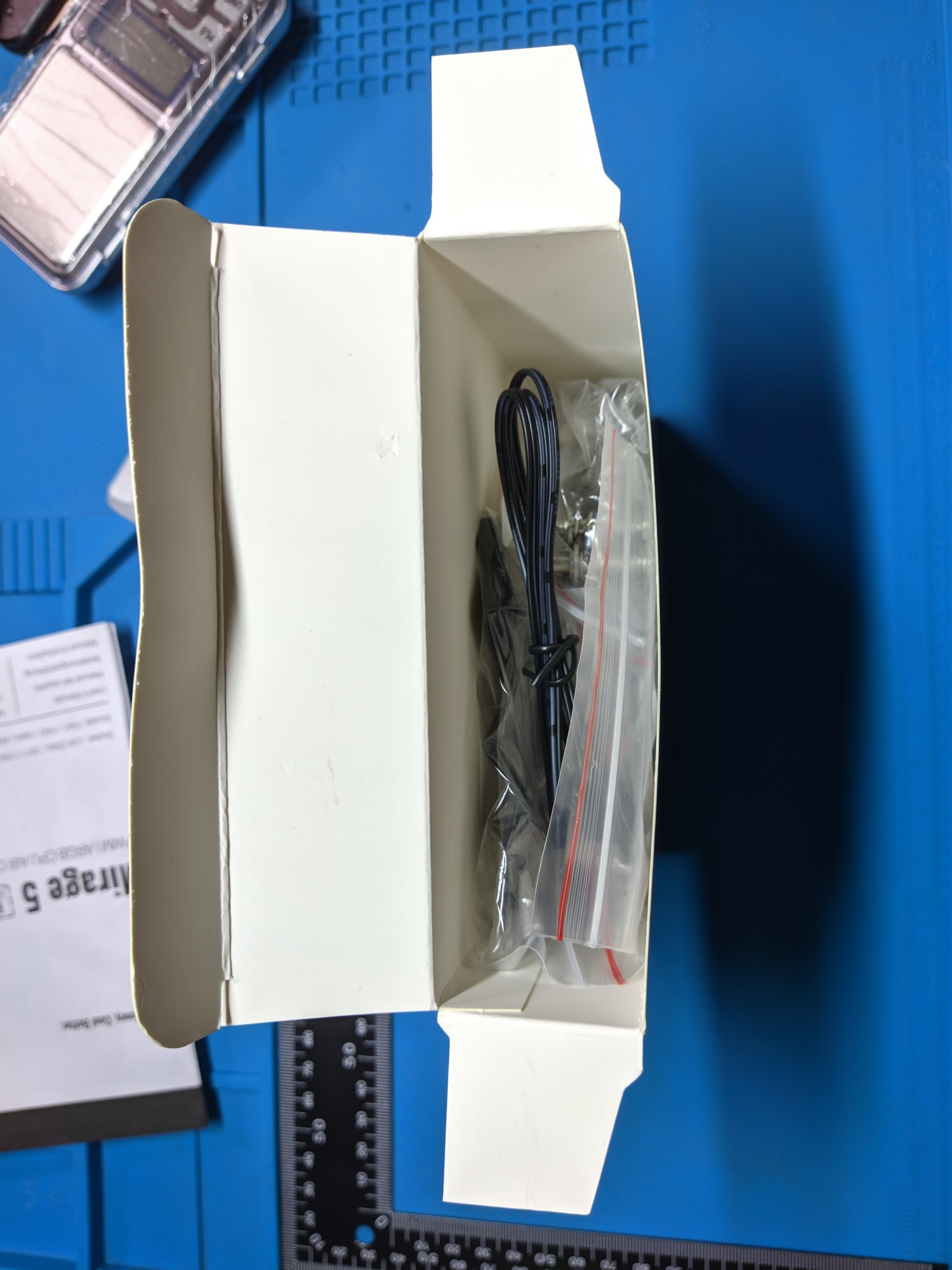

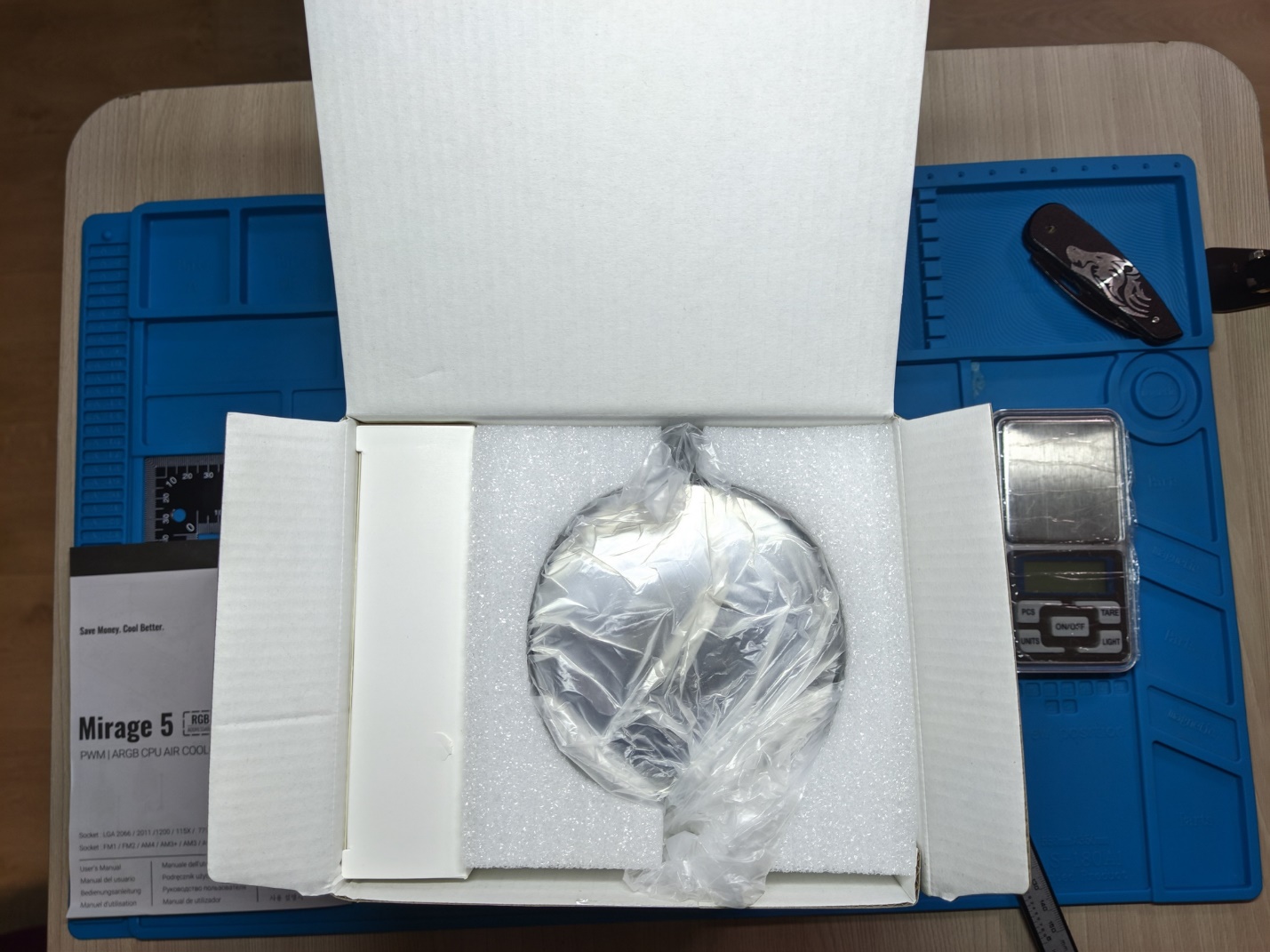

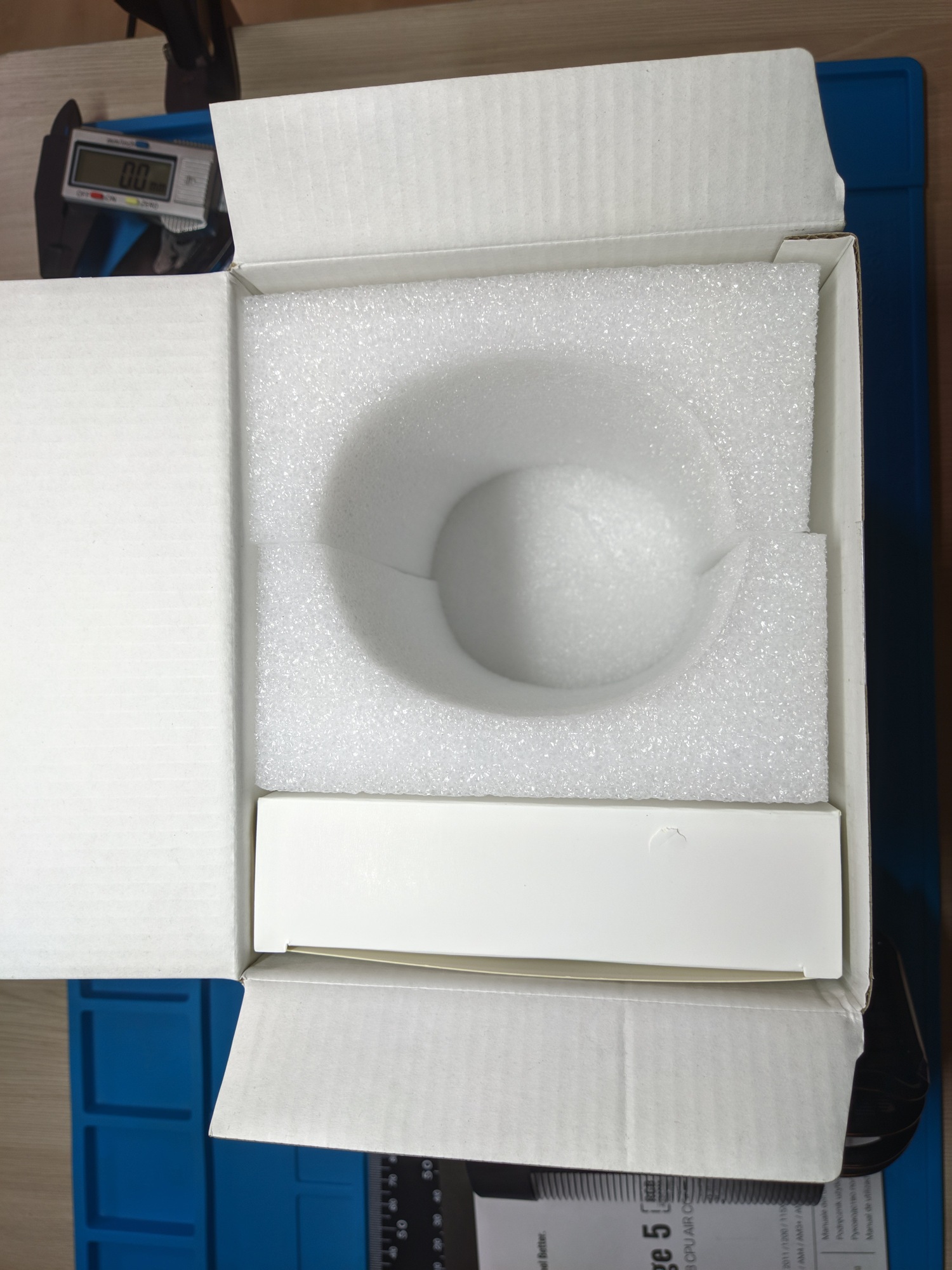

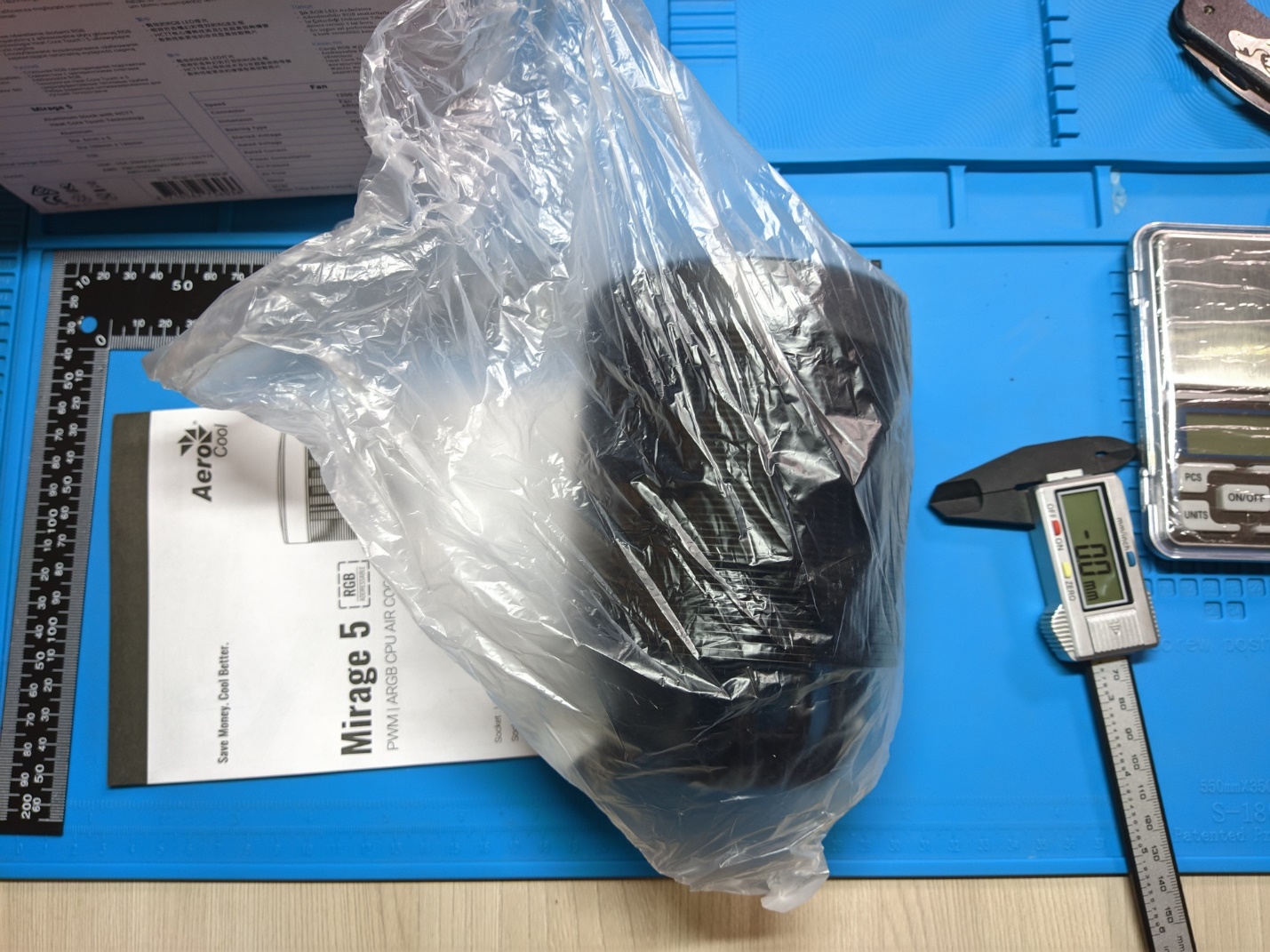

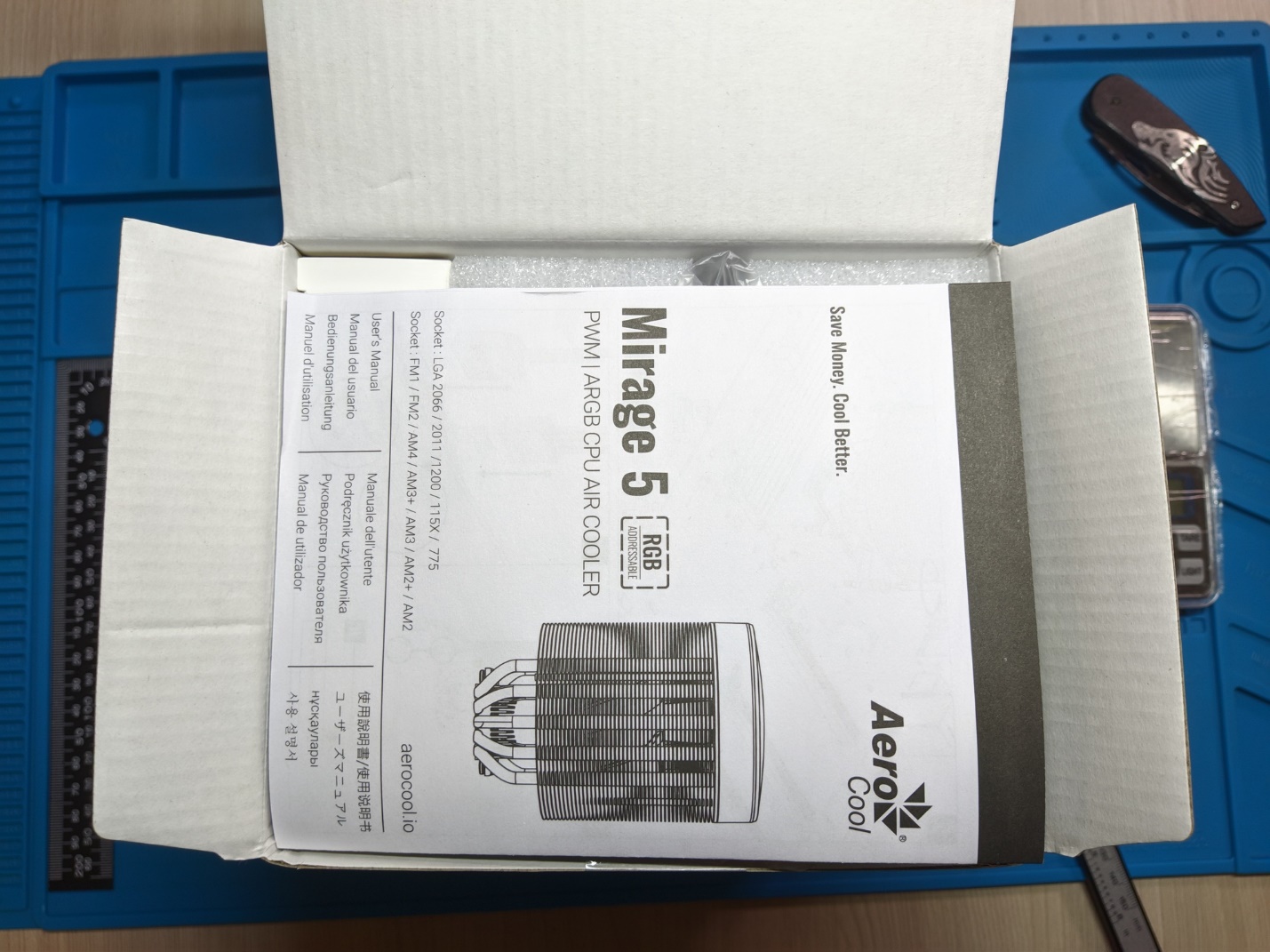

Внутренняя упаковка порадовала отсутствием свободного пространства и идеальным размещением всех деталей комплекта. Все комплектующие надёжно отделены от кулера и не повреждают поверхности в процессе транспортировки, так как упакованы в коробку, а сам кулер закреплён полипропиленовыми держателями.





https://c.dns-shop.ru/thumb/st1/fit/3000/4000/ccf7d7873aceb3677913afd665add758/q93_62d9fbd68274e3338d22a7ec8cf7270f02a49367fe4e4a2f72c808814c99464b.jpghttps://c.dns-shop.ru/thumb/st4/fit/3000/4000/6dbae5bafd64c20afff1048fd990d161/q93_aec5d75a42f14c9076381b722594efd9b9bd61bda13eb2758f8ba559ee7425b1.jpghttps://c.dns-shop.ru/thumb/st1/fit/3000/4000/0f7fabd6616addc1dea1302dbf57b578/q93_dab1f5b9e54ade6055a86defa80405ee3111edc509961921151ea1d560f97221.jpghttps://c.dns-shop.ru/thumb/st1/fit/4000/3000/421f394a271e11a7a686abe2868cbeea/q93_aedbf8e93ba2f1cdf8ab5182773d8af02c46266462ed51d8ef54c32e83e43ba6.jpg

В комплект входит:

 Инструкция в виде буклета
 Набор крепленийна сокеты Intel (LGA 2066/2011/1200/115X/775) и AMD (FM1/FM2/AM2/AM2+/AM3/AM3+/AM4).
 Термопаста в пакетике в фирменной символике AeroCool

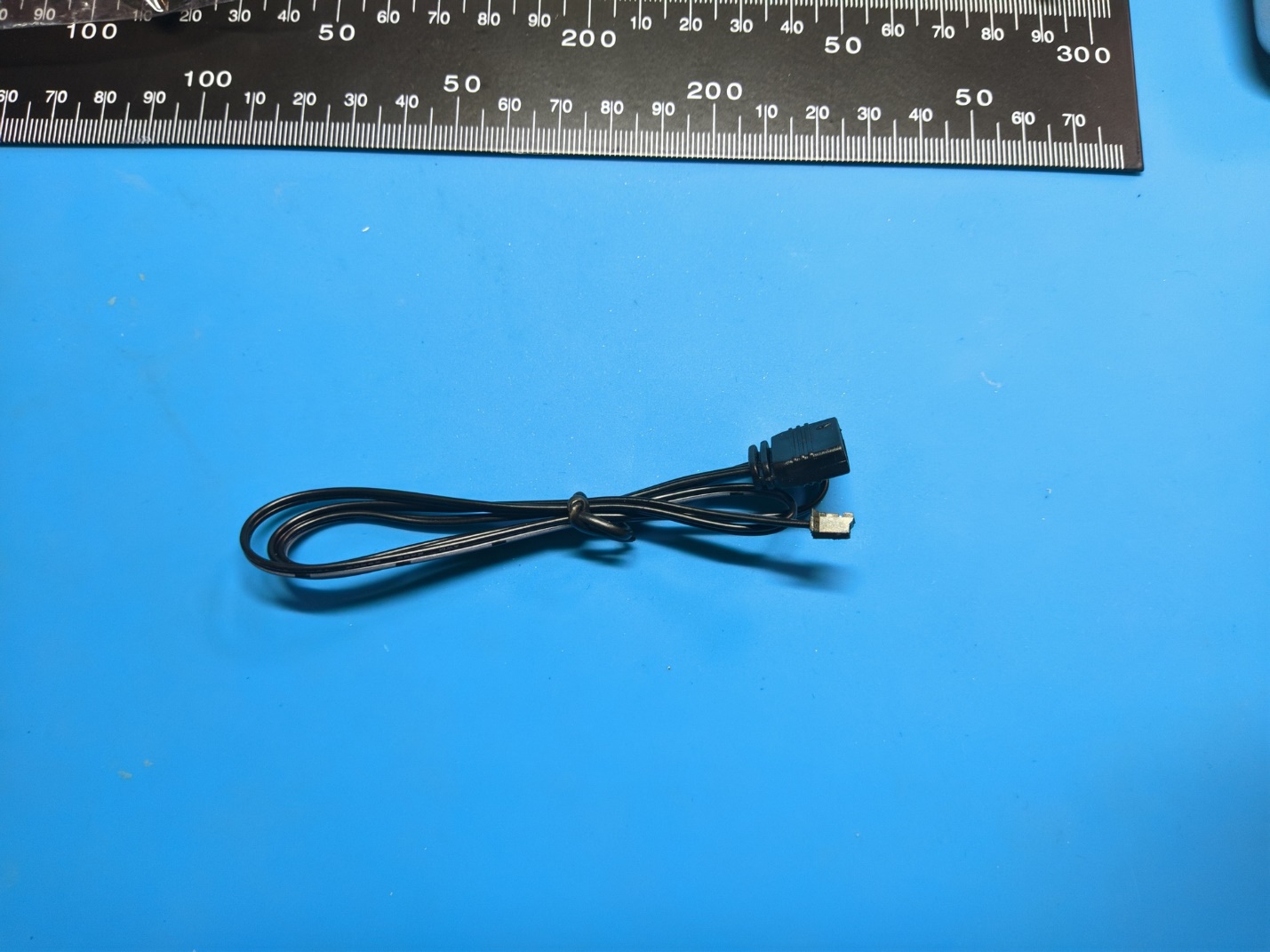

 Кабель подключения кулера к управляемому выходу материнской платы (ARGB).
 Кулер AeroCool Mirage 5.





https://c.dns-shop.ru/thumb/st1/fit/3000/4000/40957295151959295e8499db517db49b/q93_386cac5a9780e030dd6b2ab3abf805e69a7ebe2ff87733924937c600ffde22d1.jpghttps://c.dns-shop.ru/thumb/st1/fit/4000/3000/3d515d3e4feb20bce72d0d84d5c4d78c/q93_4ef08edec6b9be6c0c266ea85f6417bfc7f62fe2aeb812a1dc50a9afcfbfd038.jpghttps://c.dns-shop.ru/thumb/st1/fit/4000/3000/9b5763fa5f230a47e059c7b095c159e2/q93_3839d7451da4c72091b6e37583145d180f27523c12c5f6c01bbeb615f5dda342.jpg

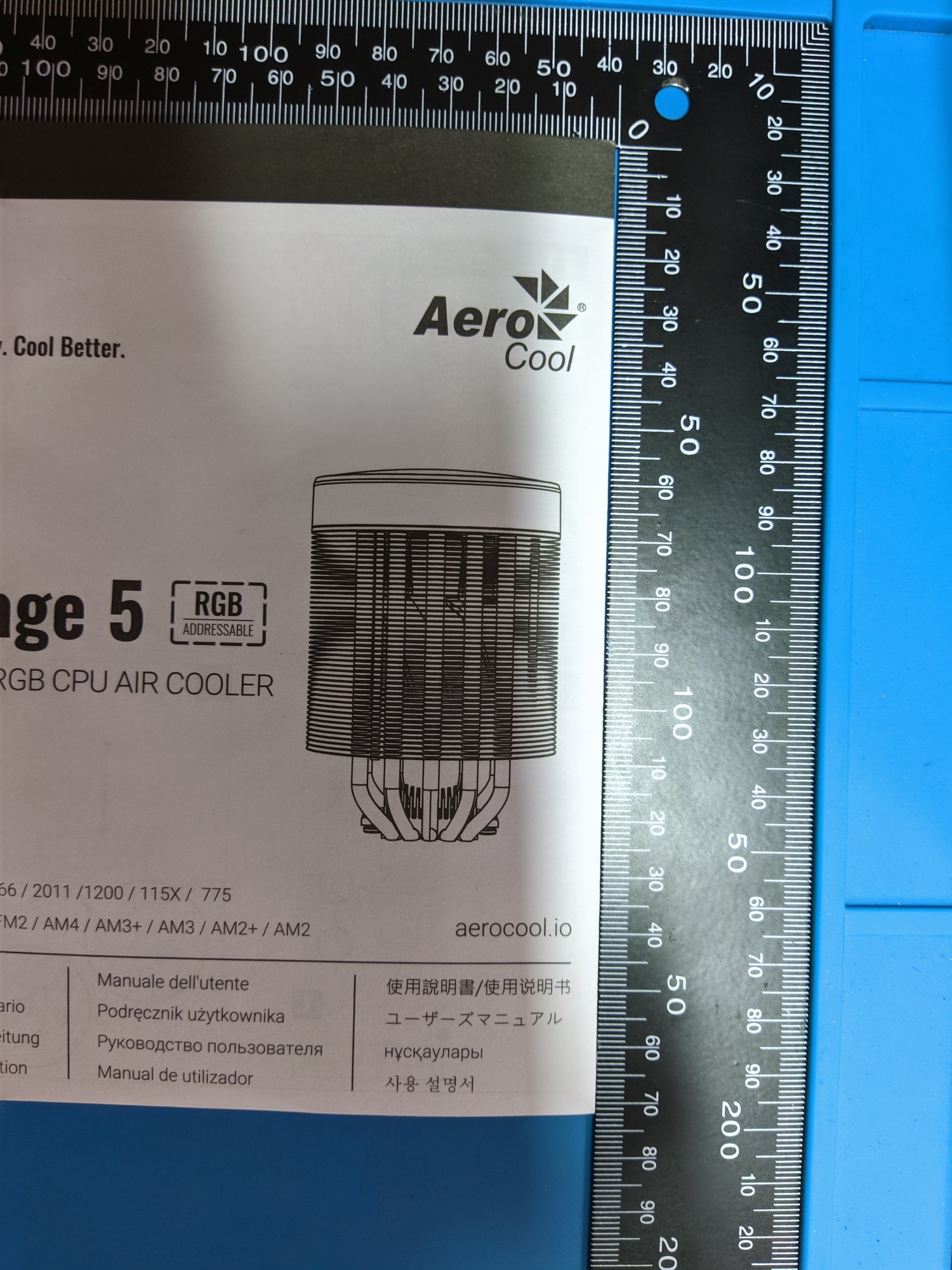

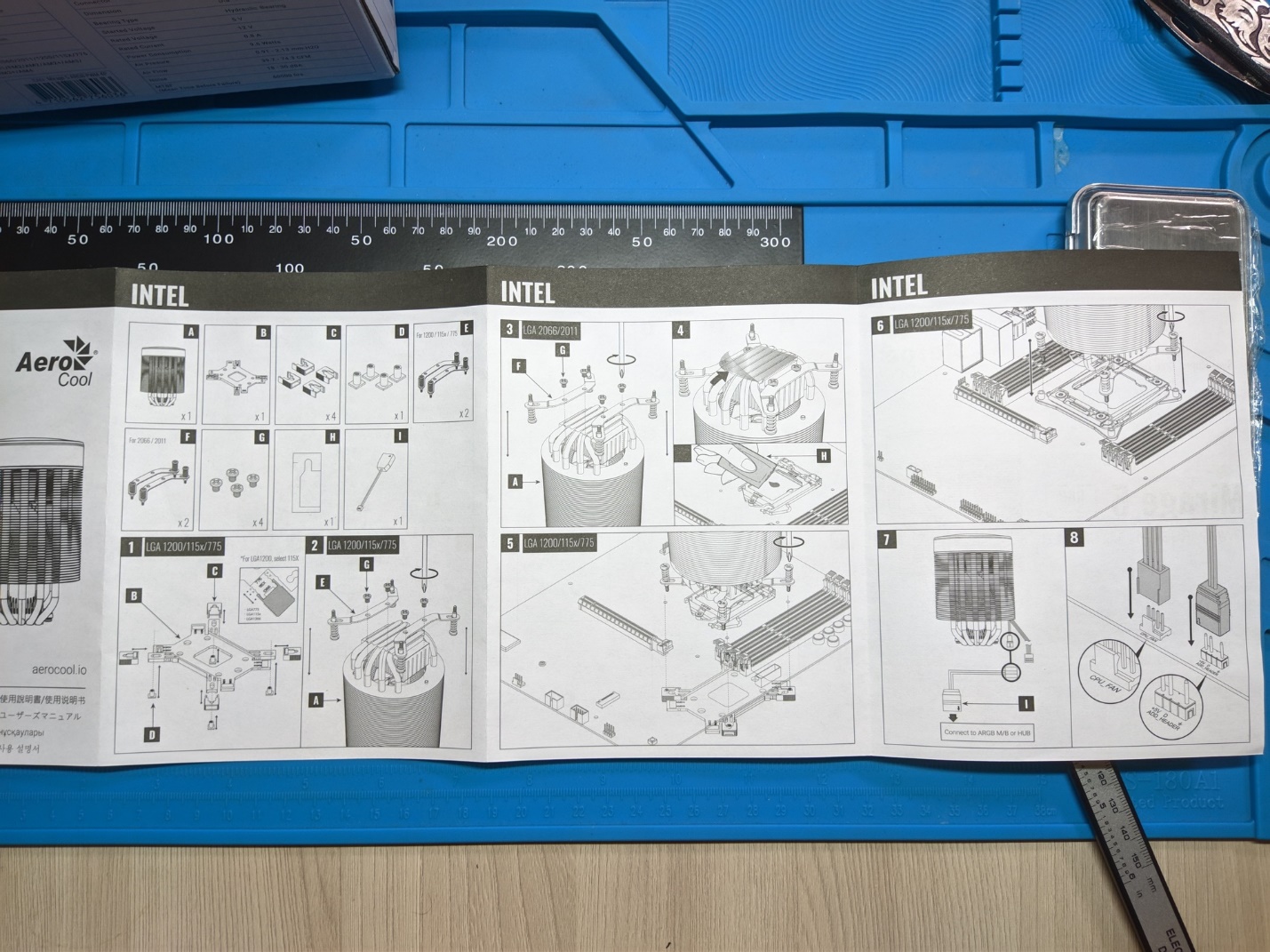

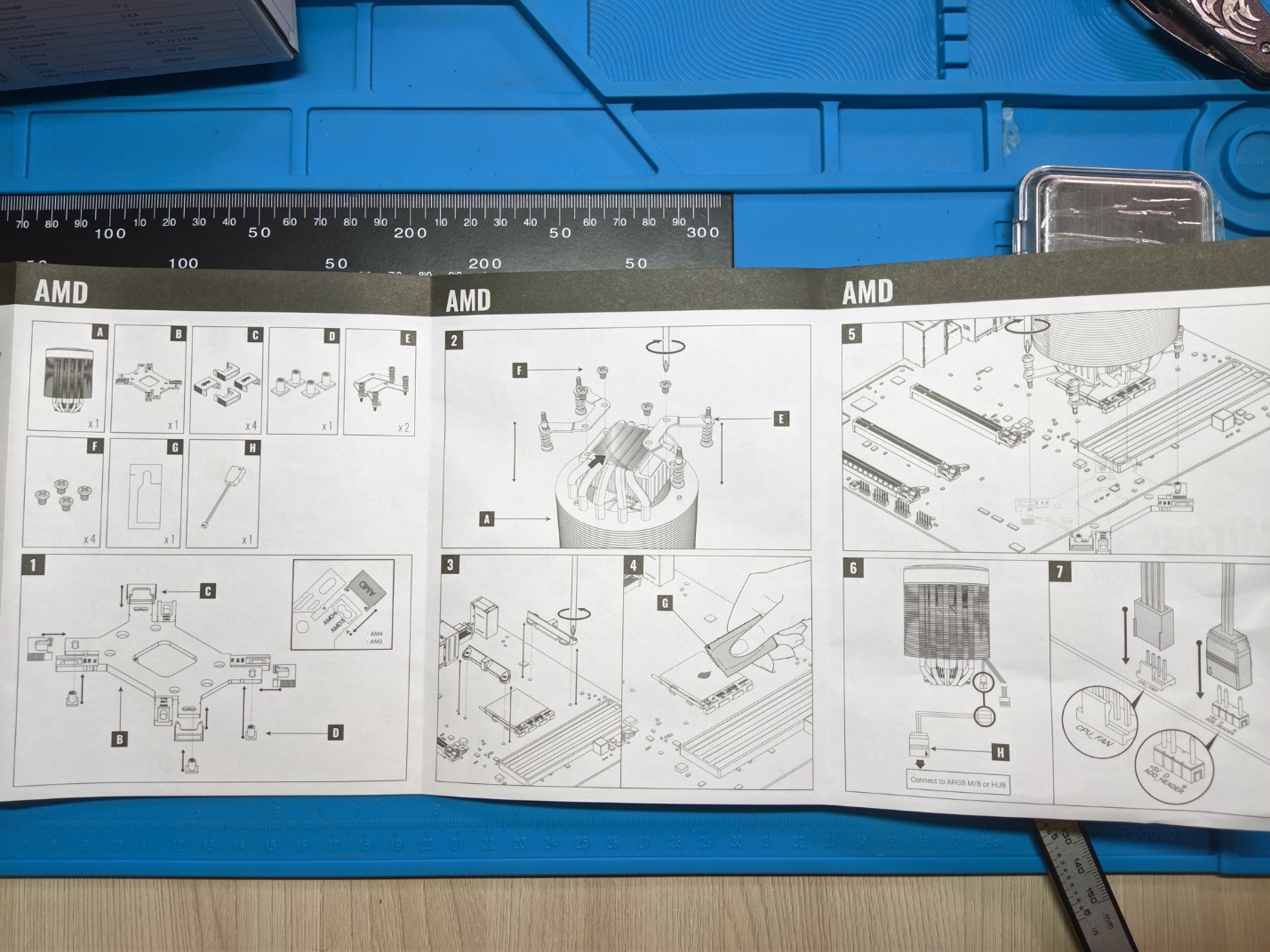

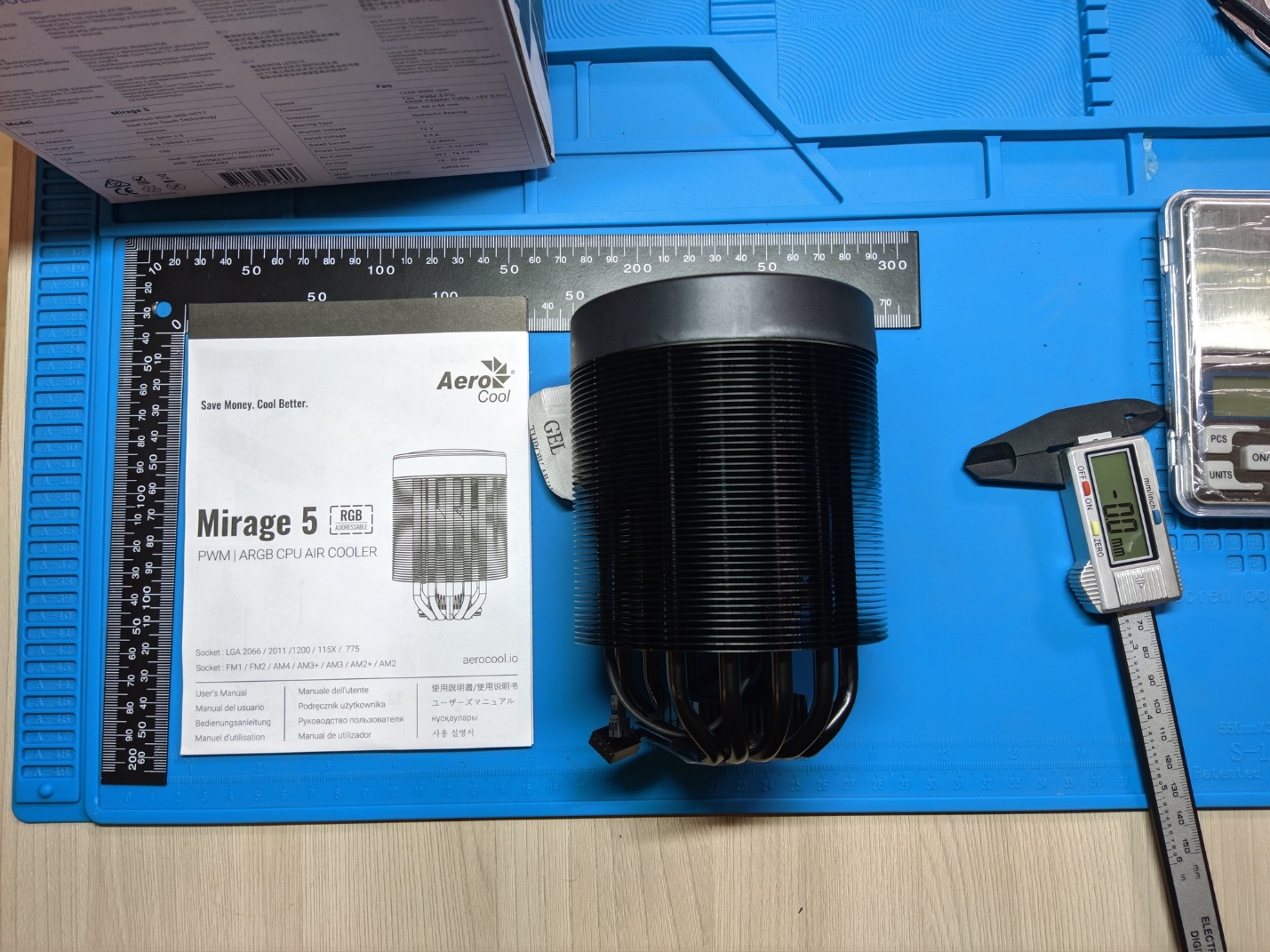

Инструкция содержит подробную,  интуитивно-понятную графическую информацию по установке и подключению кулера AeroCool Mirage 5.





https://c.dns-shop.ru/thumb/st4/fit/4000/3000/a91804660687e0d6dedcb80bcf8ea401/q93_a38bf6535b678ddbe2ece4b5dd4fe4b2389669bc96885e4f5aeafb1d72a5d311.jpghttps://c.dns-shop.ru/thumb/st1/fit/4000/3000/8edb935884d67aa992e2b402f9910889/q93_9cd4ff7ceadbb7da2f09534a965fed247a667e180ebf71b47b6a2d8167097b48.jpg

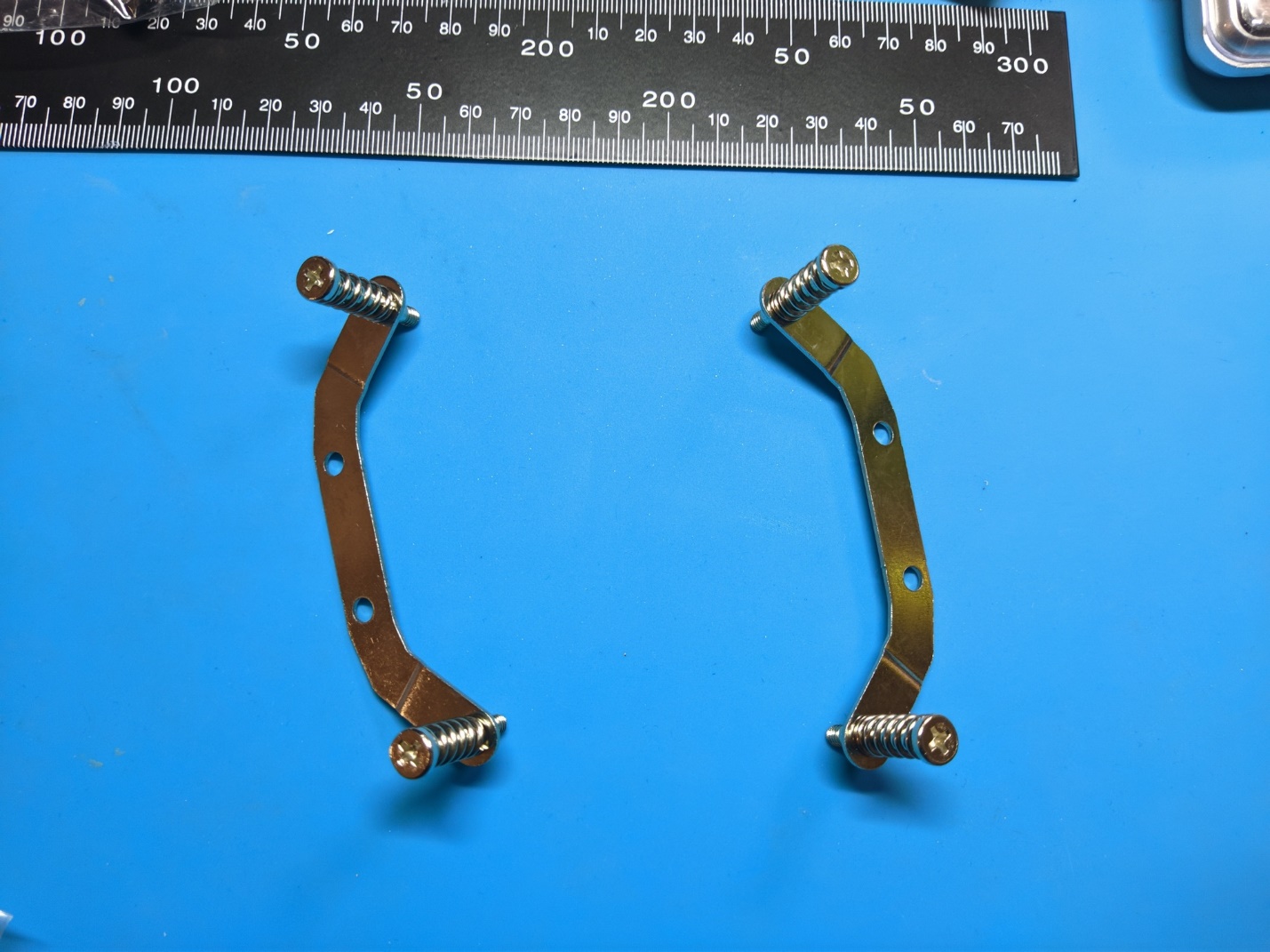

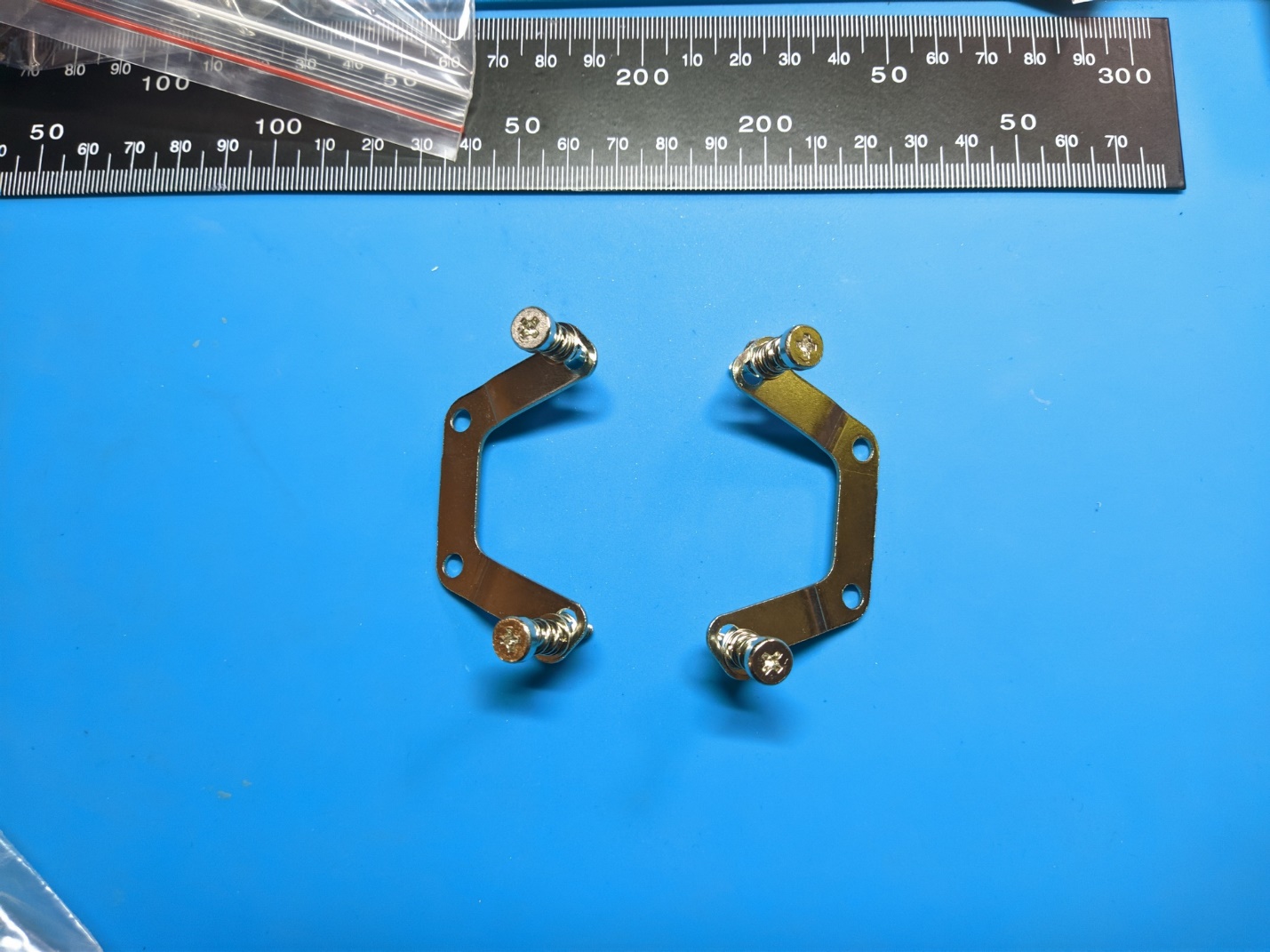

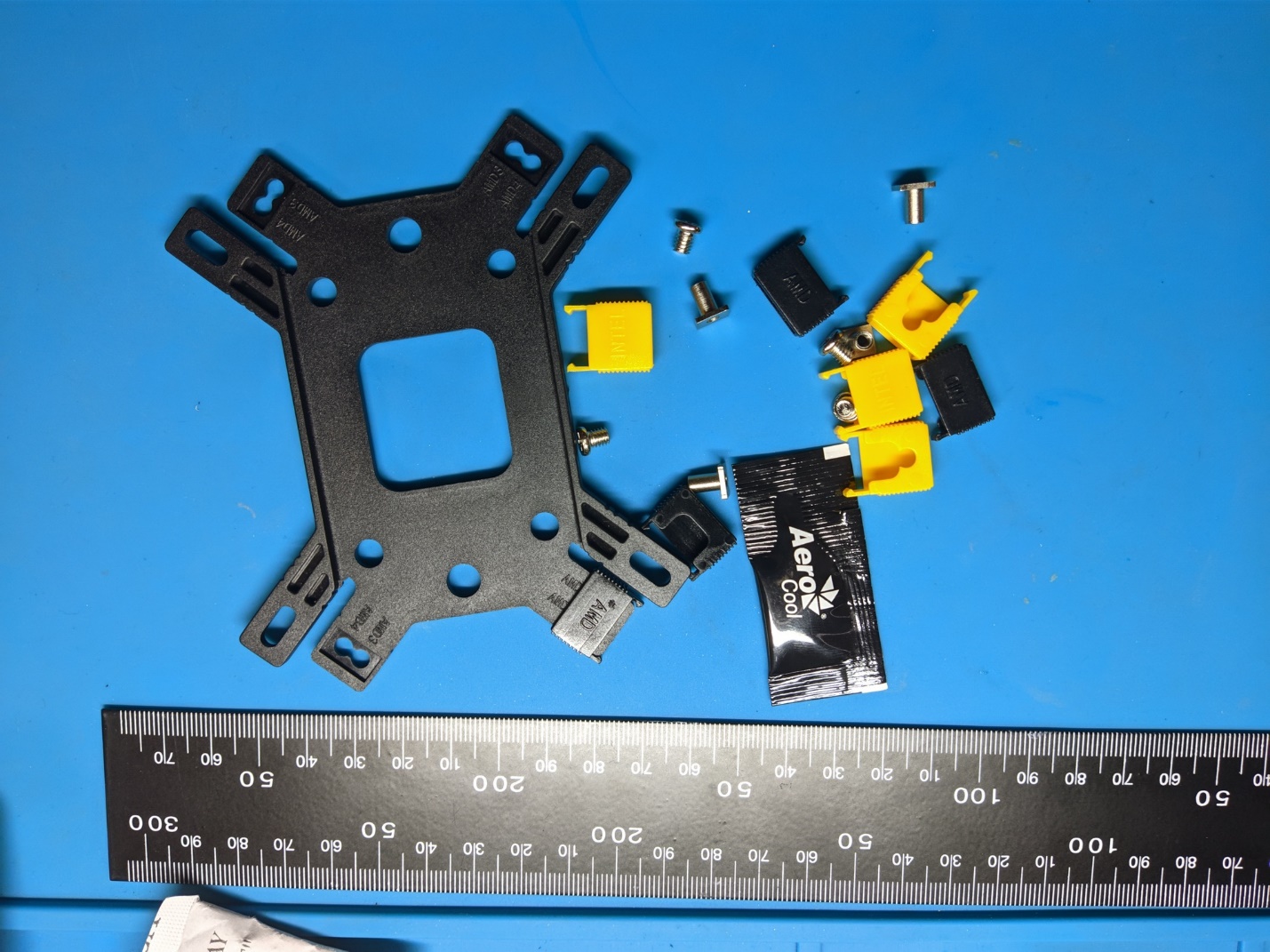

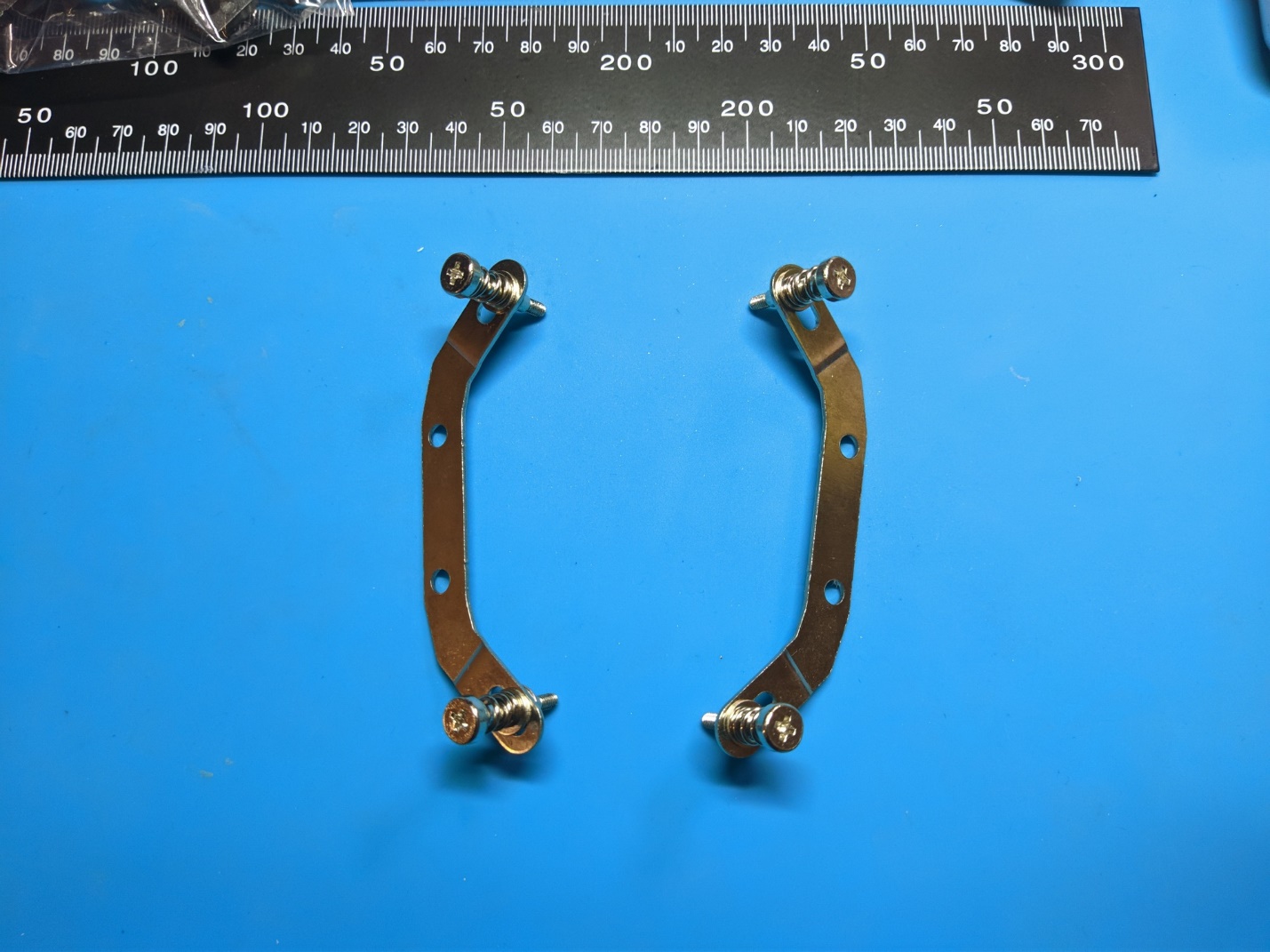

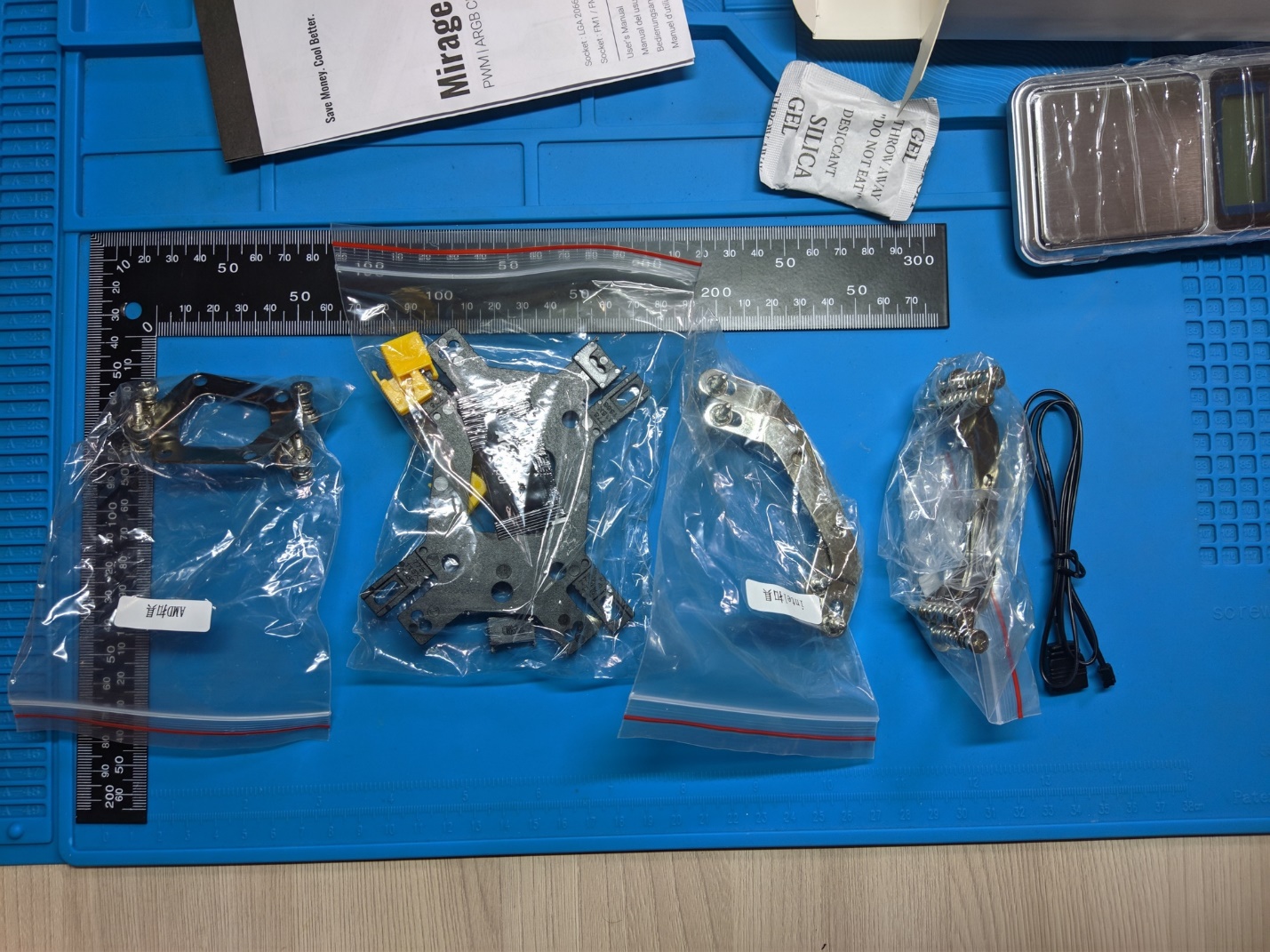

Крепление кулера не универсальное, поэтому производитель позаботился о его совместимости с различными платформами положив  в комплект:

 Монтажные приспособления для платформы Intel (LGA775/115X/1200);
 Монтажные приспособления для платформы Intel (LGA2011/2066);
 Монтажные приспособления для платформы AMD (FM1/FM2/AM2/AM2+/AM3/AM3+/AM4).





https://c.dns-shop.ru/thumb/st4/fit/4000/3000/6975460ac986c04e4bb45b08af157fd0/q93_129d357d549dfc395e7c9c5b3dfc437d5971784473ebd0c2a92e640db8bddd11.jpghttps://c.dns-shop.ru/thumb/st4/fit/4000/3000/308a739d298275c576a6ab7f1a03ffc7/q93_9e6f59c6db25dd037c85cad87395eae3b59d28242437754a2b1bc3a356c8ded0.jpghttps://c.dns-shop.ru/thumb/st4/fit/4000/3000/a5ea5c7b693e04751a285b13e19d1fdd/q93_761b3e3aea21a2005938ba6fa2b9eb6db7b4deeb7f49ef115b8076d8ea3f7534.jpghttps://c.dns-shop.ru/thumb/st1/fit/4000/3000/1cfb582a922bcbcd71bdac6fb565ae6e/q93_bfe55bab7a7a5ec7f4715163be23fa76c40102f5f7c863d94892cf7eda598c22.jpghttps://c.dns-shop.ru/thumb/st4/fit/4000/3000/6ec842e80b4f808cb5f0c5a141b65440/q93_75b96c274be9bcc3d1f0cbb9d1097543d0b39f707b53b17c25550637cab53a45.jpghttps://c.dns-shop.ru/thumb/st1/fit/4000/3000/f60b88a3c0c713215120805d8588b9c0/q93_cf859b7b1778976474e47491d8ece9516dc10b1ddfe00aa1091602ca6e0cba42.jpg

Вентилятор

Активная составляющая охлаждающей системы AeroCool Mirage 5 — вентилятор собственного производства AeroCool. Дизайн кулера не типичен для таких систем.  Инновационный вентилятор, дизайн которого, по заверению производителя, вдохновлён турбореактивными самолётами. Этот вентилятор рассеивает тепло по кругу на 360°, обеспечивая мощное и эффективное охлаждение. Длинна — 45 мм, диаметр крыльчатки — 60 мм.  Поддерживает ШИМ и может работать на скоростях от 1 200 до 3 000 об/мин.Основные характеристики вентилятора представлены в таблице:

Среднее время наработки на отказ

60000 часов

Уровень шума

18-30 дБA

Расход воздуха вентилятора

39.7-74.3 CFM

Давление воздуха вентилятора

0.91-2.13 мм вод. ст.

Энергопотребление

9.6 Вт

Номинальная сила тока

0.8 A

Номинальное напряжение

12 B

Стартовое напряжение

5 B

Тип подшипника

Гидравлический

Размеры

60 x 45 мм

Тип коннектора

4-пиновый, ШИМ

 Скорость

1200-3000 об/мин

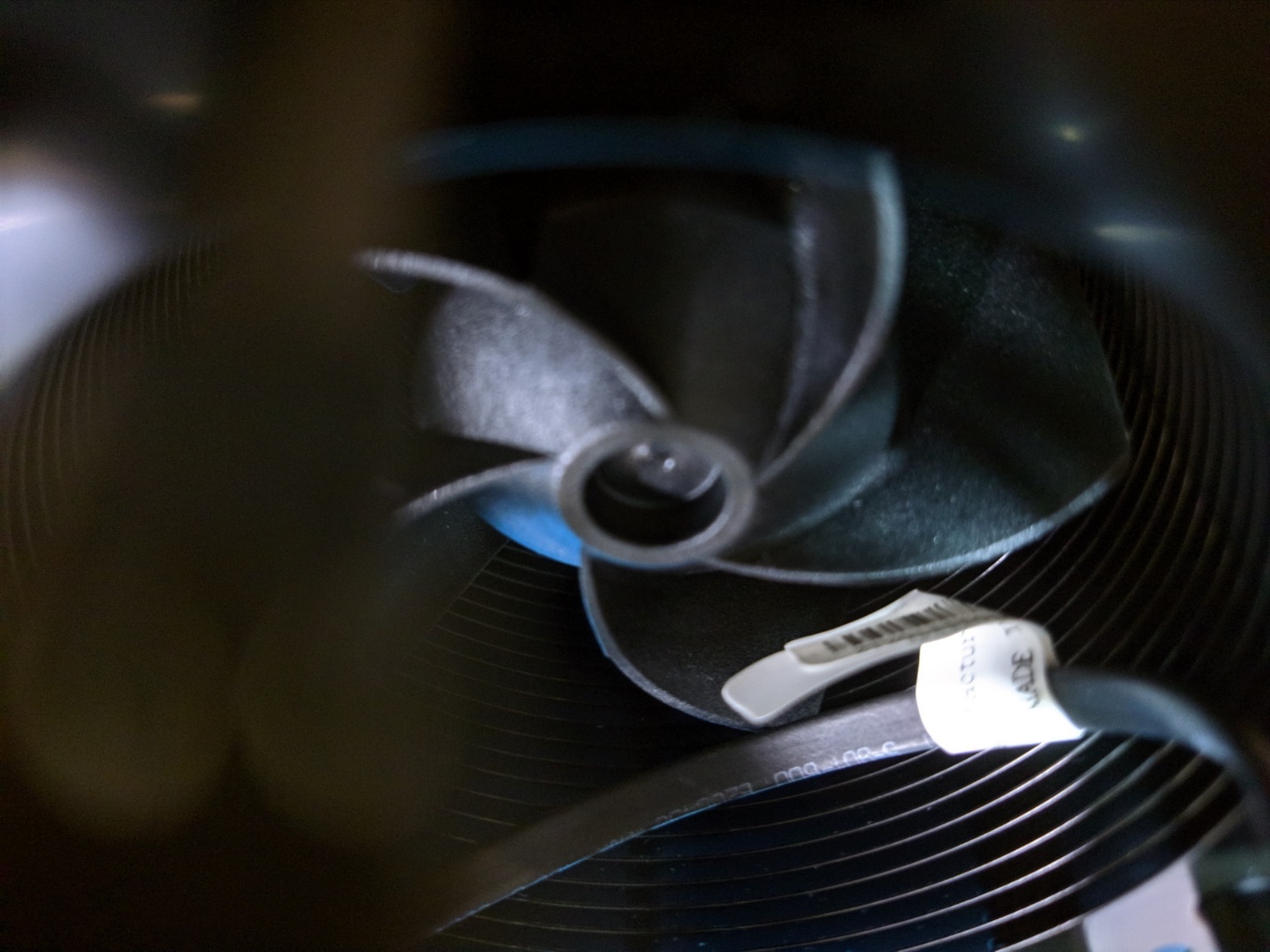

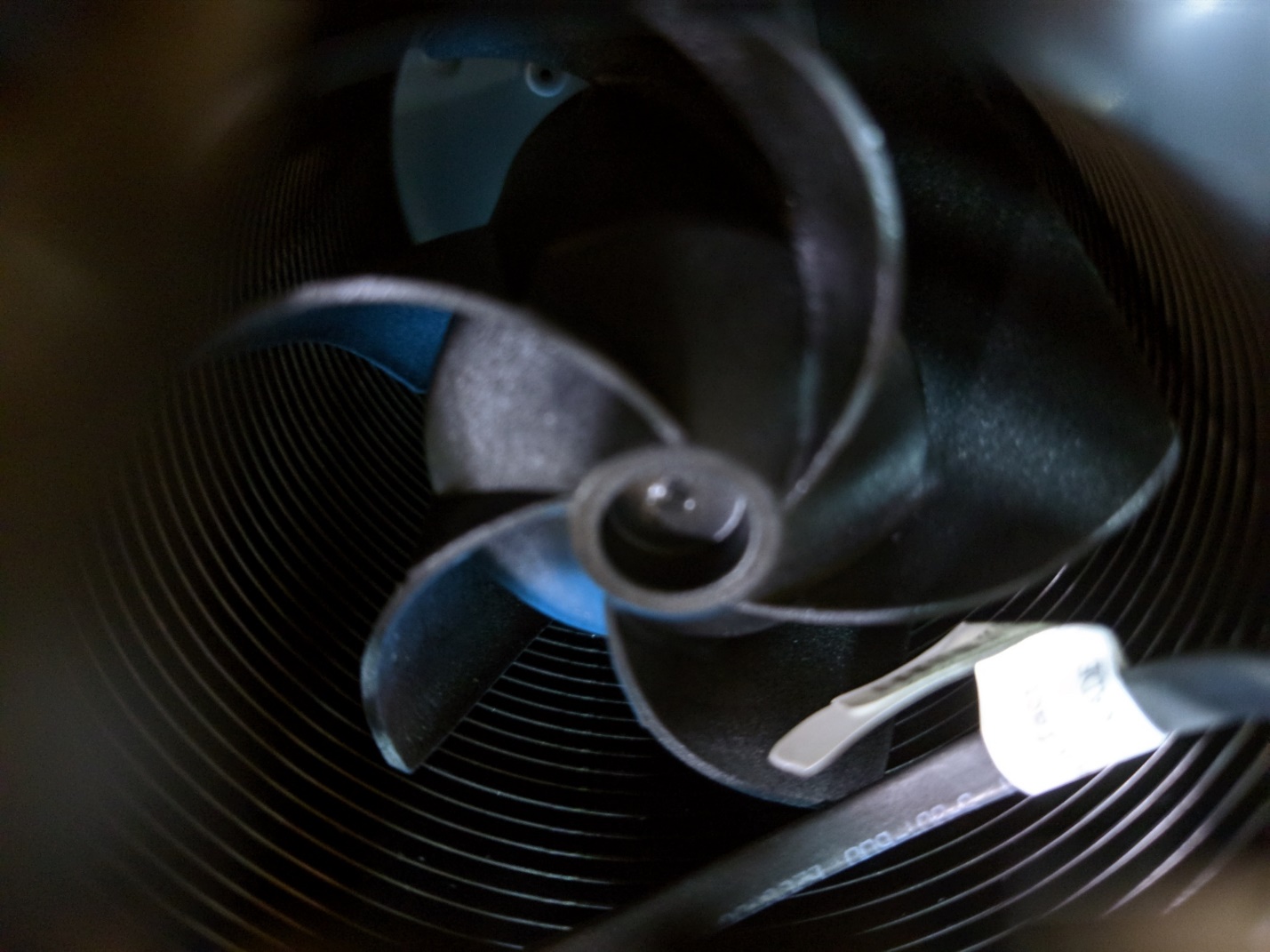

Внешний вид вентилятора напоминает гребной винт лодочных моторов:





https://c.dns-shop.ru/thumb/st1/fit/4000/3000/7aab2e10a93014e5ab467084f0a7b034/q93_5fa85966a7fedfd54ab156d9e01b781a439be19775625d60dab0c0033a8107f5.jpghttps://c.dns-shop.ru/thumb/st4/fit/4000/3000/ff4862d8b716c5b46c03b458f9538668/q93_ff261933128408a7610d05351957bca105ead5d998965eb3b6a48a09199e4630.jpg

Радиатор

https://c.dns-shop.ru/thumb/st4/fit/4000/3000/060da61b6ff49d49184f2c38254e84cf/q93_c70e796f67bd8346022993652ddb26405fff2dd5d5dd80d18dad93f2d73f1601.jpg

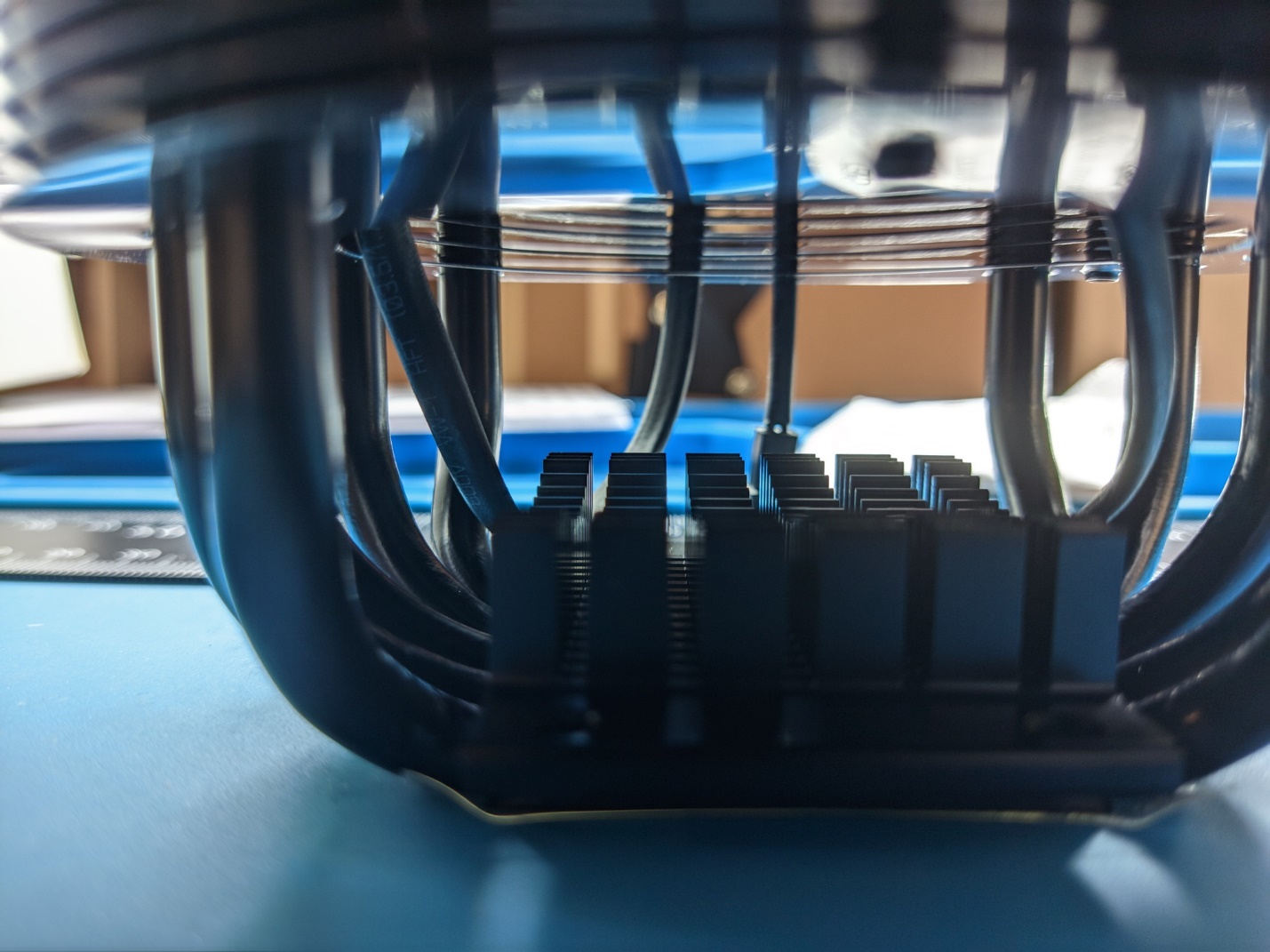

Радиатор представляет собой распространённую конструкцию сочетания медных трубок и алюминиевых пластин, которая является достаточно эффективной и проверена временем. Тепловые трубки (диаметр 0,6 мм), совмещённые с алюминиевым основанием, пронизывают ряд из 45 круглых пластин, выполненных также из алюминия. Внешний диаметр пластин — 100 мм, толщина — 0.3 мм, внутренний диаметр — 60 мм. Пластины и трубки снаружи окрашены в чёрный цвет. Вырез внутри пластин предназначен для размещения вентилятора.





https://c.dns-shop.ru/thumb/st1/fit/4000/3000/13f1efb3c4d2df256e36b22685e8cdab/q93_5a1d3f0cb5469410ae1dbb95c0a6b648d26e2d776cc35aa93659f28357a0e8a4.jpghttps://c.dns-shop.ru/thumb/st1/fit/4000/3000/d5d817cd5c8ba3559323d8873d0c7d13/q93_60738767f1567afc9a8027c6569599036e6b51467b8eb74b5a6dedb62db38d6a.jpghttps://c.dns-shop.ru/thumb/st4/fit/4000/3000/4e912132e9191bd960691a4031fbb1ac/q93_9a5ff1ea18fc20a3673facfdbb1db6c2f3e9c8ea958d9cdb17b0b51c14395eea.jpg

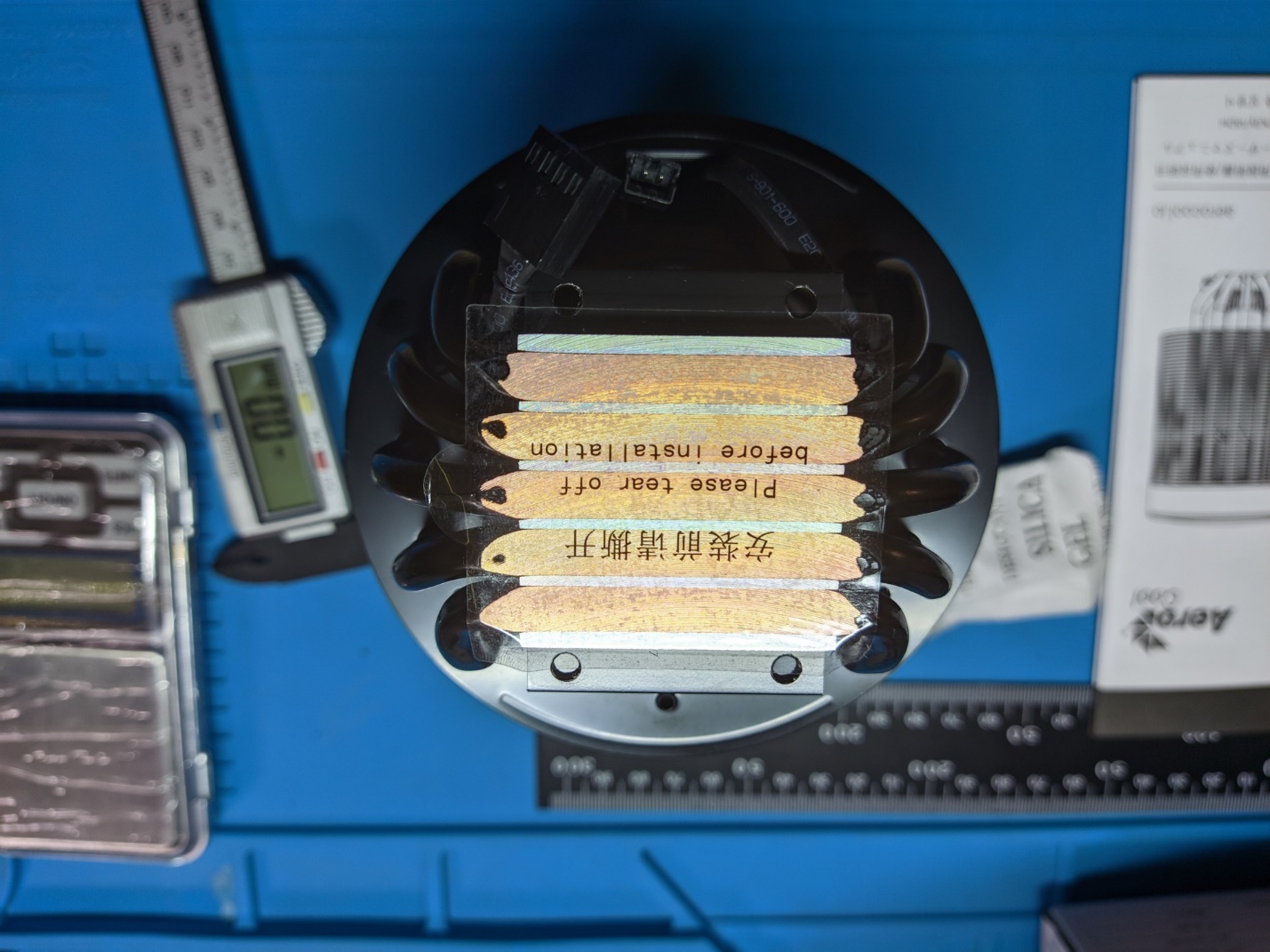

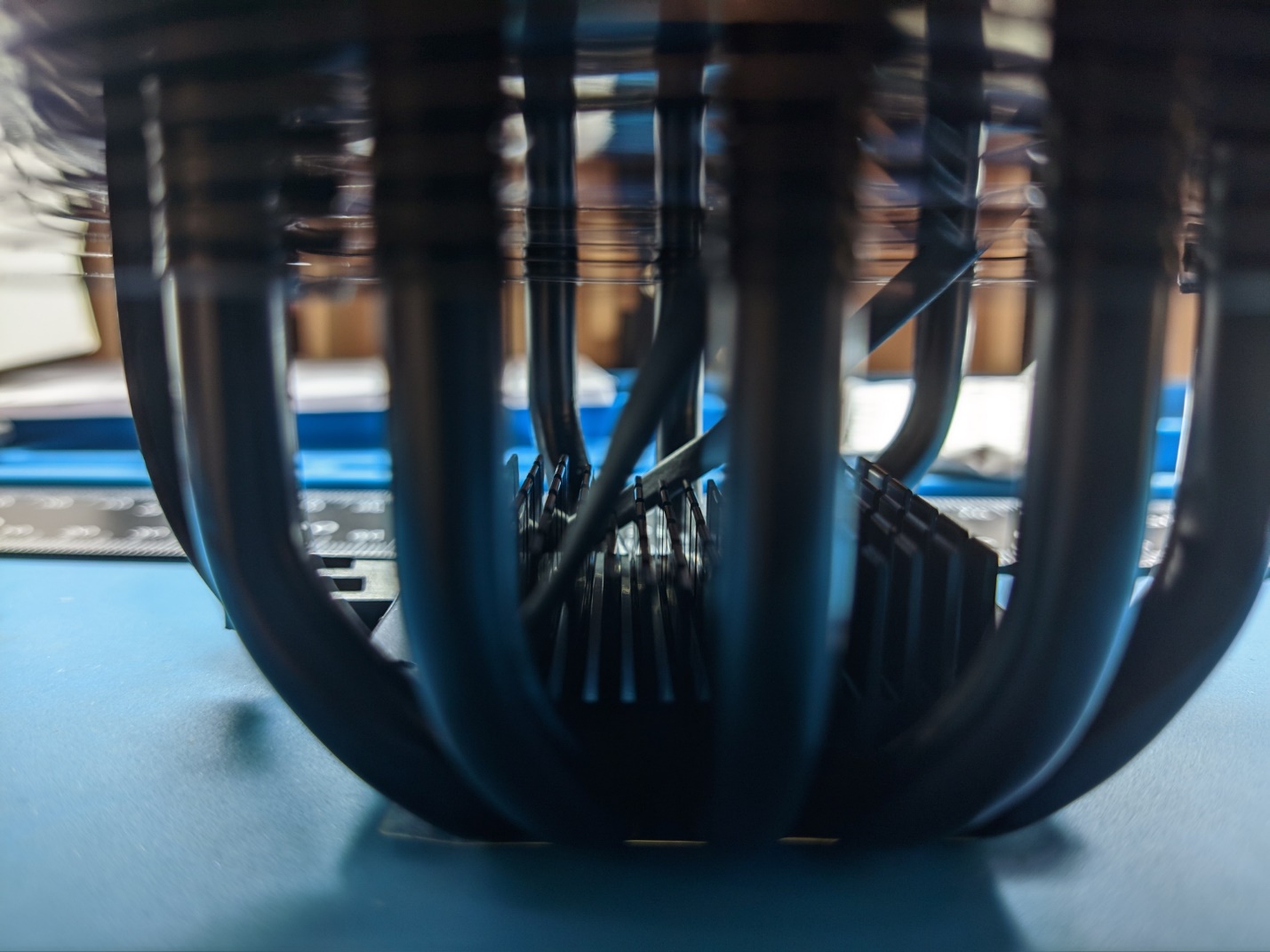

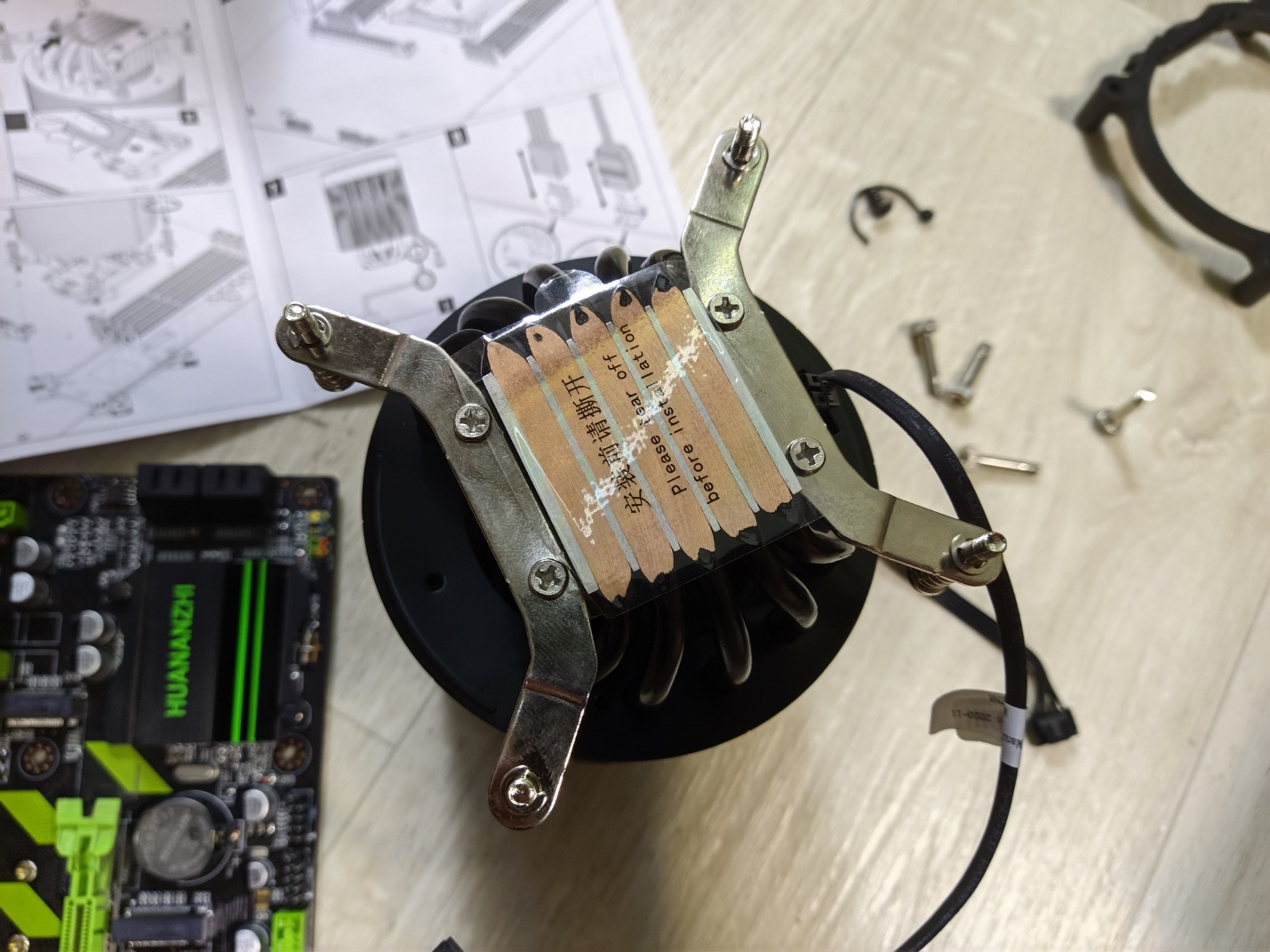

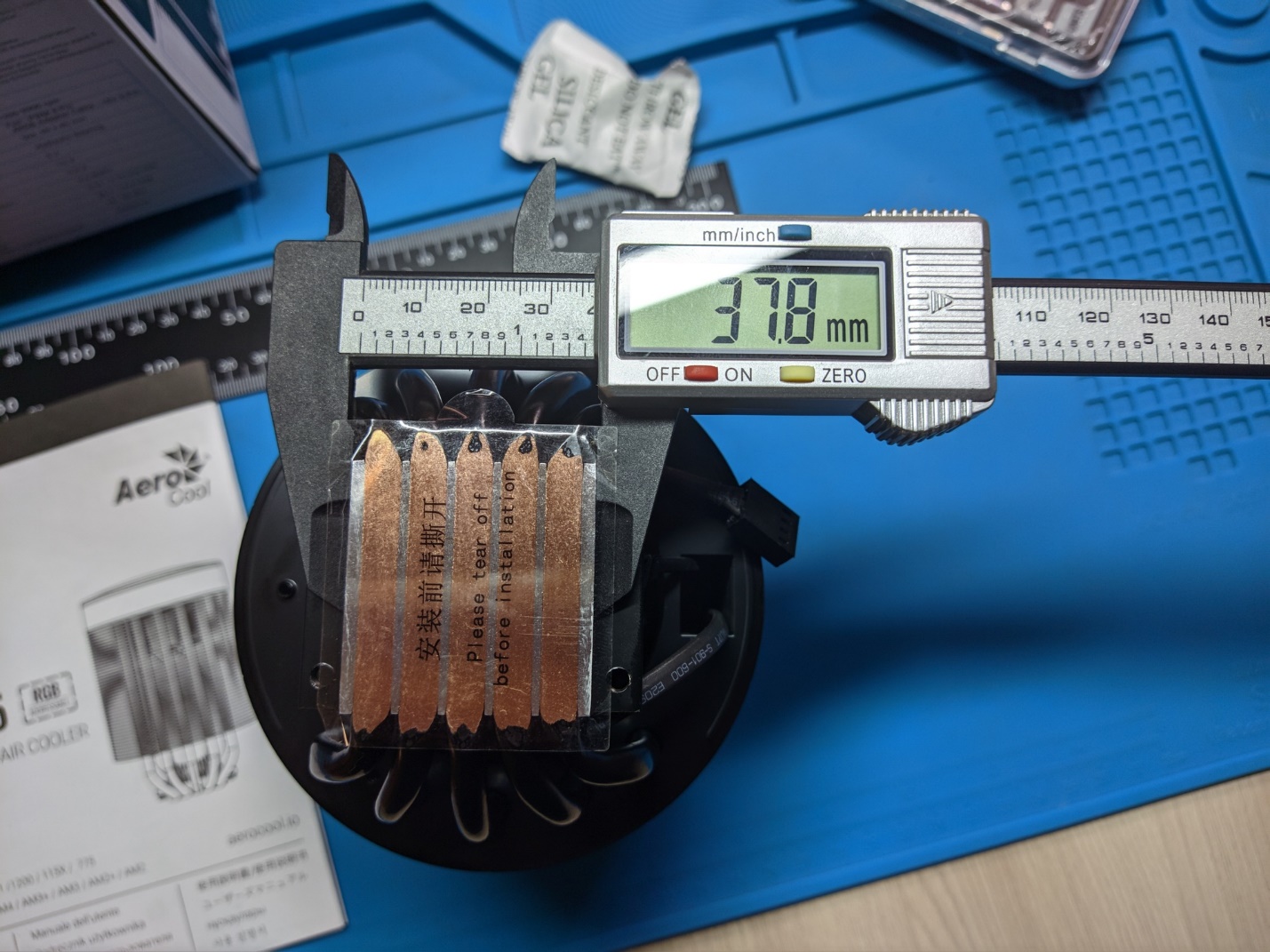

Основание кулера исполнено по технологии прямого контакта, что не соответствует бюджету данной модели, так как такой вариант конструкции менее эффективен и применяется в бюджетных кулерах. Поверхность ровная, без выемок. Размеры процессорной площадки — 37,8×37,8. Также на внешней поверхности площадки имеются ребра, для дополнительного охлаждения.





https://c.dns-shop.ru/thumb/st4/fit/4000/3000/2c4b9a02de346d26f6b0097c0dfb5677/q93_fe2d3d62f25257c9a7ec7e8b66bdda64aa80f4ad3b5e92cb63889b12e6ba9c5e.jpghttps://c.dns-shop.ru/thumb/st1/fit/4000/3000/7b9673affd3bb4747fe14b621464d403/q93_a7eecdaa6ac467ff119ac71f7934b596c9dfaf637c372addca358f5a4df4cb4f.jpghttps://c.dns-shop.ru/thumb/st4/fit/4000/3000/329e57b93f31bc8864d30772f73546cc/q93_4971b0d7463e7f877d4939f85aa6eb257a94e821f976cea09352ebf55adf6149.jpg

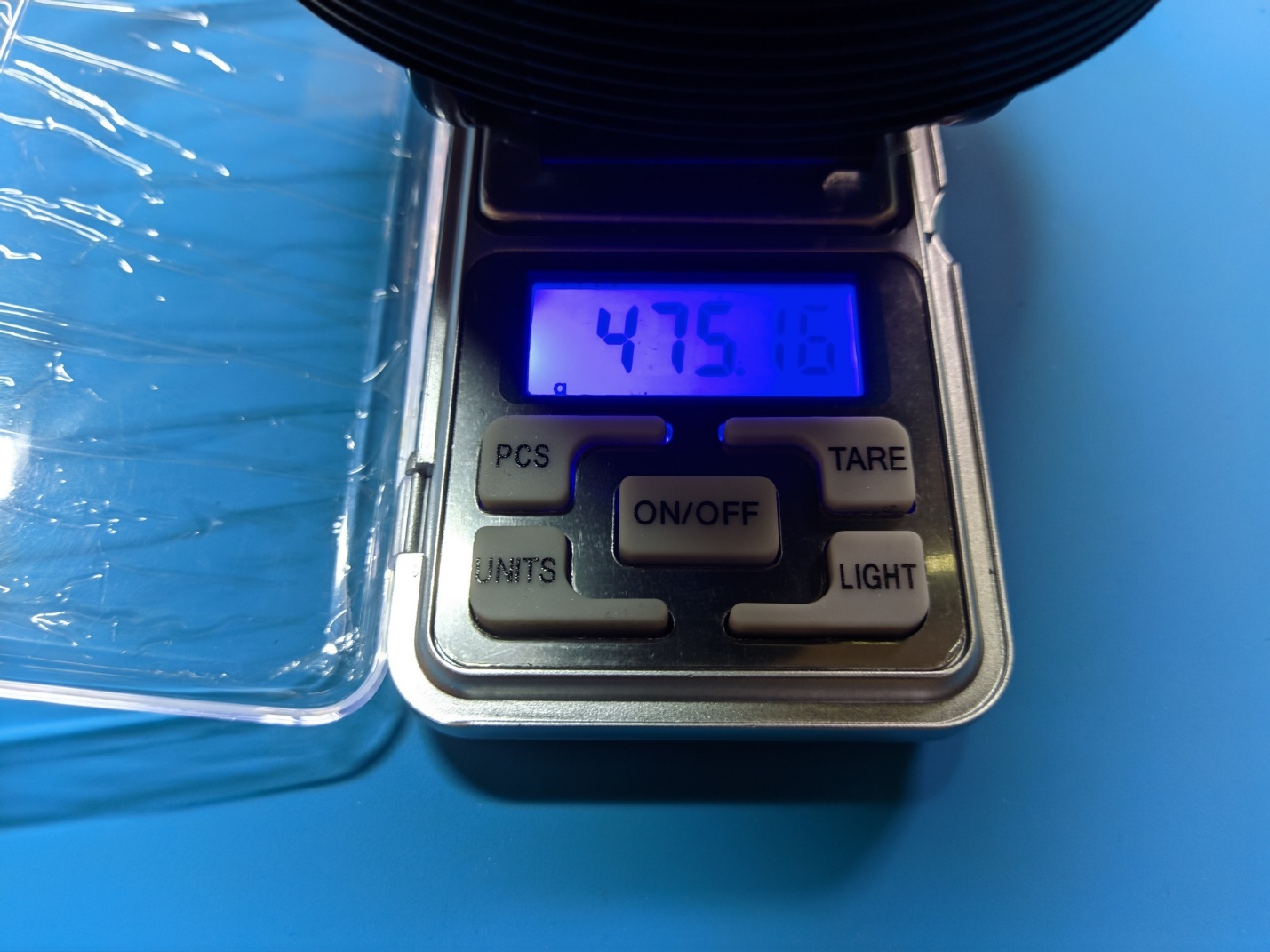

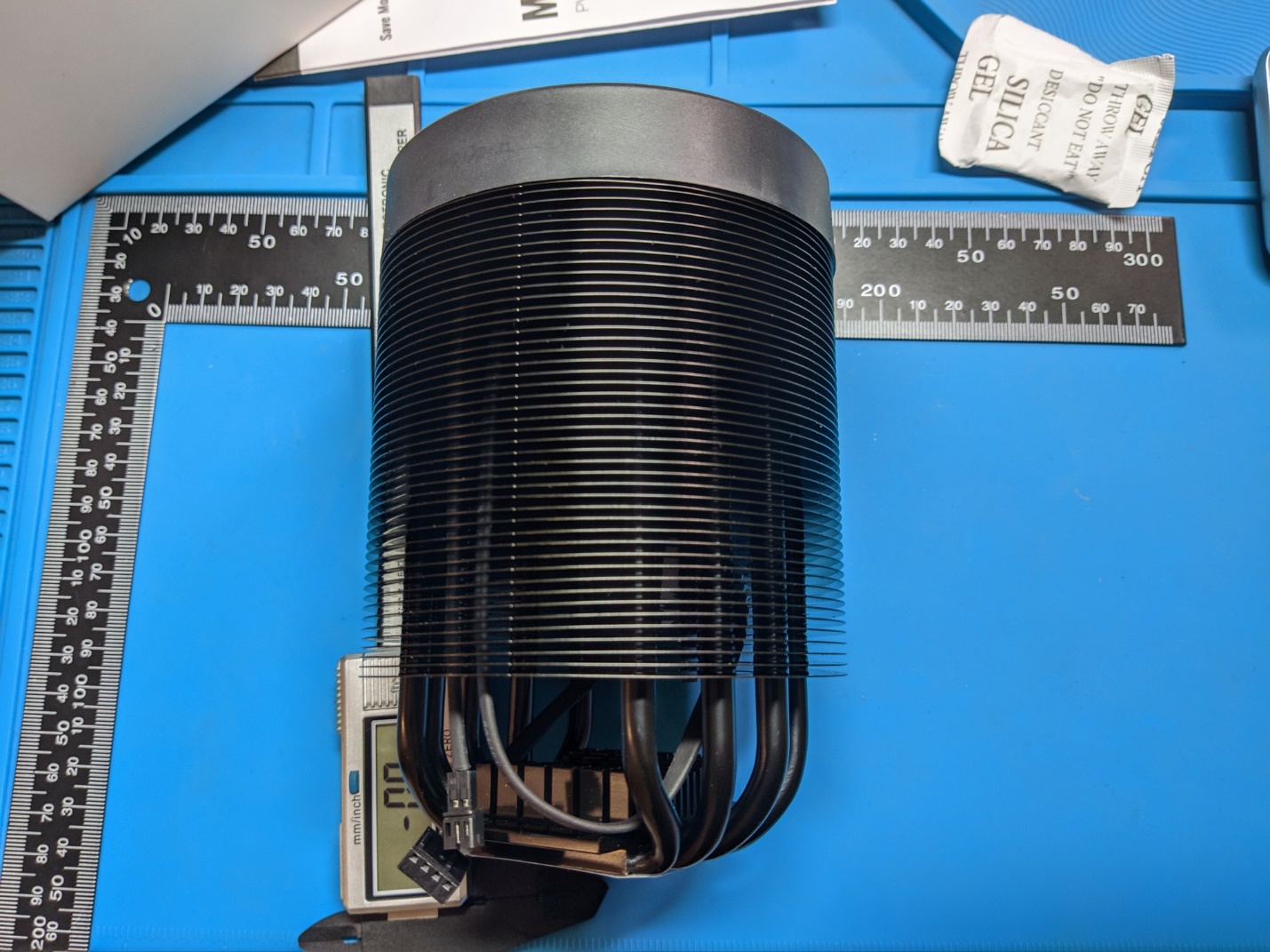

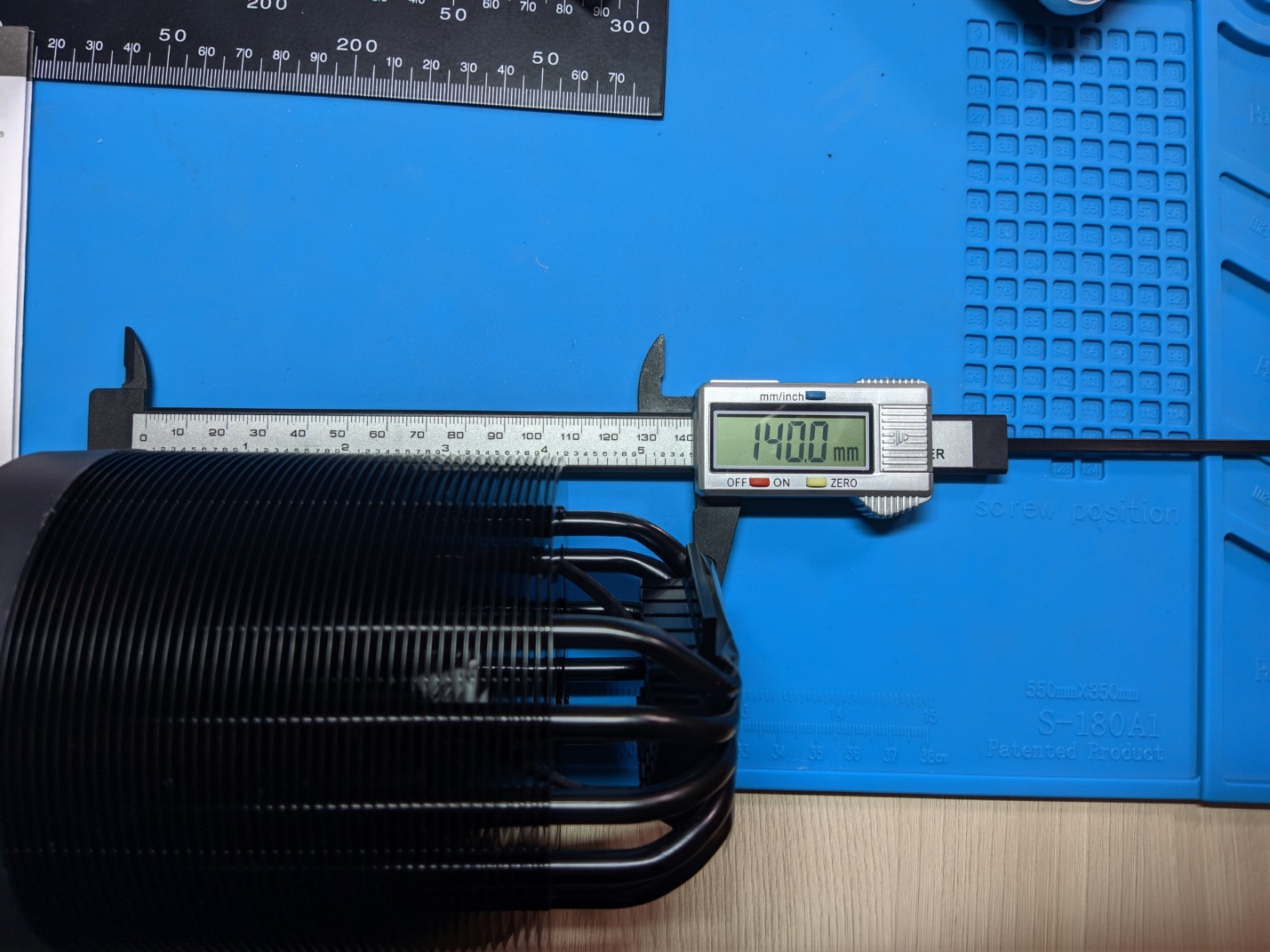

Размер от основания до конца алюминиевых пластин — 140 мм. Вес кулера со всеми «обвесами» — 475,16 грамм.





https://c.dns-shop.ru/thumb/st4/fit/4000/3000/75753c410ad3e0b52e0a7173768846a9/q93_29cbb4f076ac611bfe642ecdf0a4d4d031cc4af793da229e9413e39c99bf3b15.jpghttps://c.dns-shop.ru/thumb/st1/fit/4000/3000/5c266f0feb3d1bf1084cae879b9d7ff2/q93_3f0ec69a5a7f4eb7d0661fd4a8b39036245322fb7d99f8b8da27e64620bb5e28.jpghttps://c.dns-shop.ru/thumb/st1/fit/4000/3000/b95ac73c1dd8b8ca16eb13c706172378/q93_c4e8dd436ae5be509b228b7091401e20fd12500d7276110696a39db46e0af1f6.jpg

Тесты

https://c.dns-shop.ru/thumb/st1/fit/800/800/5eb5f670af12a1ead99761e687358f72/q93_5ee3c8a45423bd6f09a36415935b091fc4da4cb822ef818cc976d4c87cd81b4b.jpg



Для проверки эффективности нового кулера  будем использовать уже существующую сборку со следующими комплектующими:

 Процессор: OctalCore Intel Xeon E5-2689, 2600 MHz (26 x 100);
 Кулер: Шеститрубчатый «снеговик» с AliExpress;
 Материнская плата: Huananzhi X79-ZD3;
 Память: 4 x 4 Гб Samsung M393B5170GB0-CMA;
 Видеокарта: Sapphire Radeon RX 590 Nitro+;
 Накопитель SSD Sata: Kingchuxing 240GB;
 Накопитель HDD: Seagate SkyHawk 2 TB ST2000VX008;
 Блок питания: Raidmax 1200W [RX-1200AE-B];
 Корпус: AeroCool Quantum Mesh.

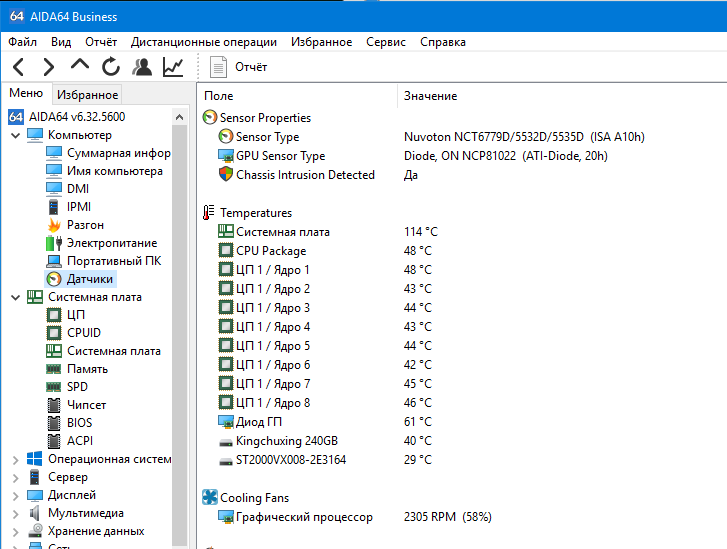

В средней нагрузке на процессор в основе с охлаждением «снеговик» и 87% на GPU система прогрелась до следующих параметров (также стоит учесть, что корпус имеет эффективное охлаждение с 8 вентиляторами):

https://c.dns-shop.ru/thumb/st1/fit/727/549/1fe3e612fb007427028afd6fb9ebde71/q93_1ce6a772b27c9fff7a54c1893542ff10b3ac0d02bf50bd6f872a215d31afa245.png



Не обращаем внимание на датчик температуры материнской платы (уже давно показывает не верные данные).

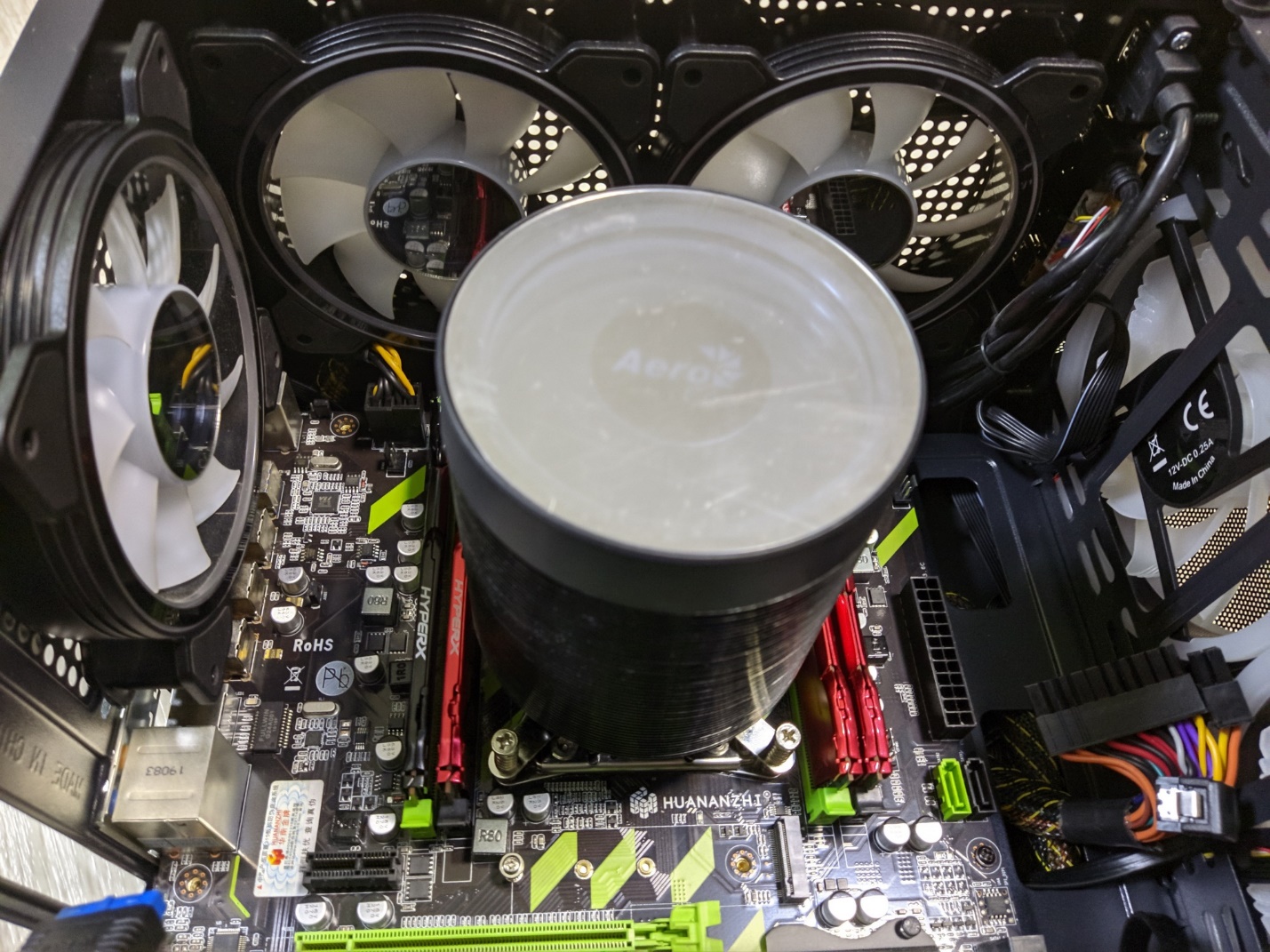

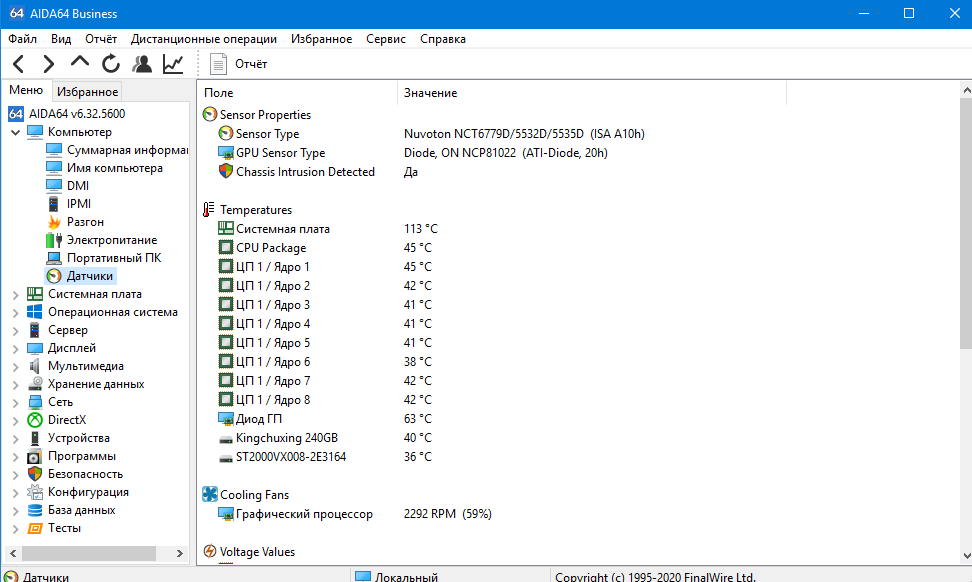

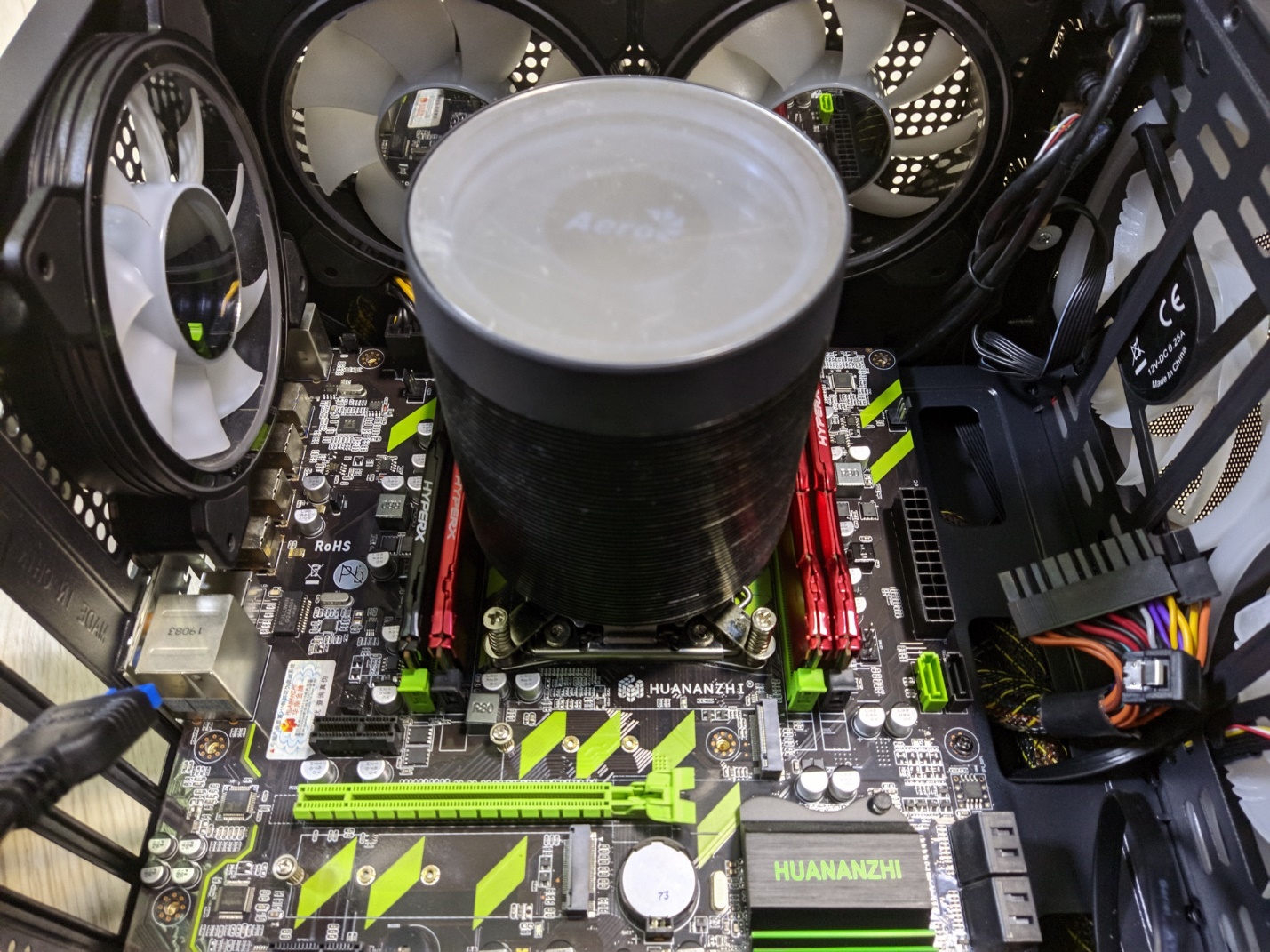

После замены шести трубчатого «снеговика» с AliExpress на  Mirage 5 и прежних значениях параметров нагрузки, оставили систему на 25 минут (комнатная температура (25 градусов Цельсия) и получили следящие данные при минимальном режиме скорости вентилятора:

https://c.dns-shop.ru/thumb/st4/fit/727/549/780ece2632a4aba9ca7dc29cbfbd1d06/q93_7b076d49f9730c9d8aa33092c246178186d8fc37d9f96d82afbab9258babbd0d.png

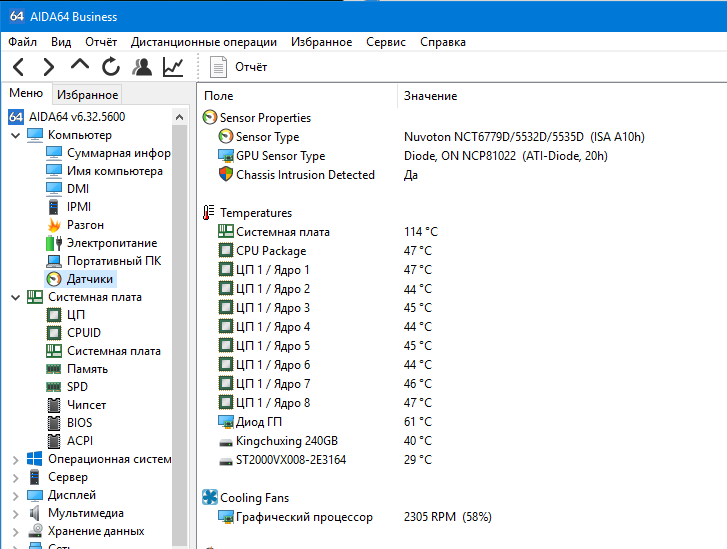

Установили максимальный режим работы вентилятора. По прошествии времени, показатели температуры стали следующими:

https://c.dns-shop.ru/thumb/st4/fit/972/582/852b31eef2f1feacd5a33312fa86d843/q93_524e42696c14b3f749e8779e4ede23f0a065b23268a38991098b2991e53dac4c.png



Результаты теста показали высокую эффективность Mirage 5 в охлаждении процессора даже на минимальном скоростном режиме работы. После замены кулера  температура процессора заметно снизилась.

Итог (AeroCool Mirage 5)





https://c.dns-shop.ru/thumb/st4/fit/4000/3000/b22d6196d9f6f55f4ba1d3a946b0d663/q93_da37d2ab4f92e1a5f7bd5503cec68b8111eaae2211ec6bc16805be9dea9bc551.jpghttps://c.dns-shop.ru/thumb/st1/fit/2780/2084/0c8b57d05020f0d2bebb64af9e214e0d/q93_23205da1b877c34a7f41f43d2450fc200bf511ddfcae74f9ab8a62905e1c4e13.jpghttps://c.dns-shop.ru/thumb/st4/fit/4000/3000/17c93738489b66d8ba8555fbd5b7bcb0/q93_2090278f27f5275b6cae1f499141328d44e38e3ebe0b6abe7f06548a911f44dd.jpg

Достоинства Mirage 5:

 цена соразмерная возможностям устройства
 адресуемая RGB подсветка
 низкий уровень шума
 возможность регулировки скорости вращения вентилятора
 возможность подключения к ARGB разъёму материнской платы используя разъёмный кабель
 дизайн с зеркальной «бесконечностью»
 кулер рассеивает тепло по кругу на 360°, обеспечивая мощное и эффективное охлаждение

Недостатки:

 при пяти медных трубках используется технология прямого контакта для процессорного основания

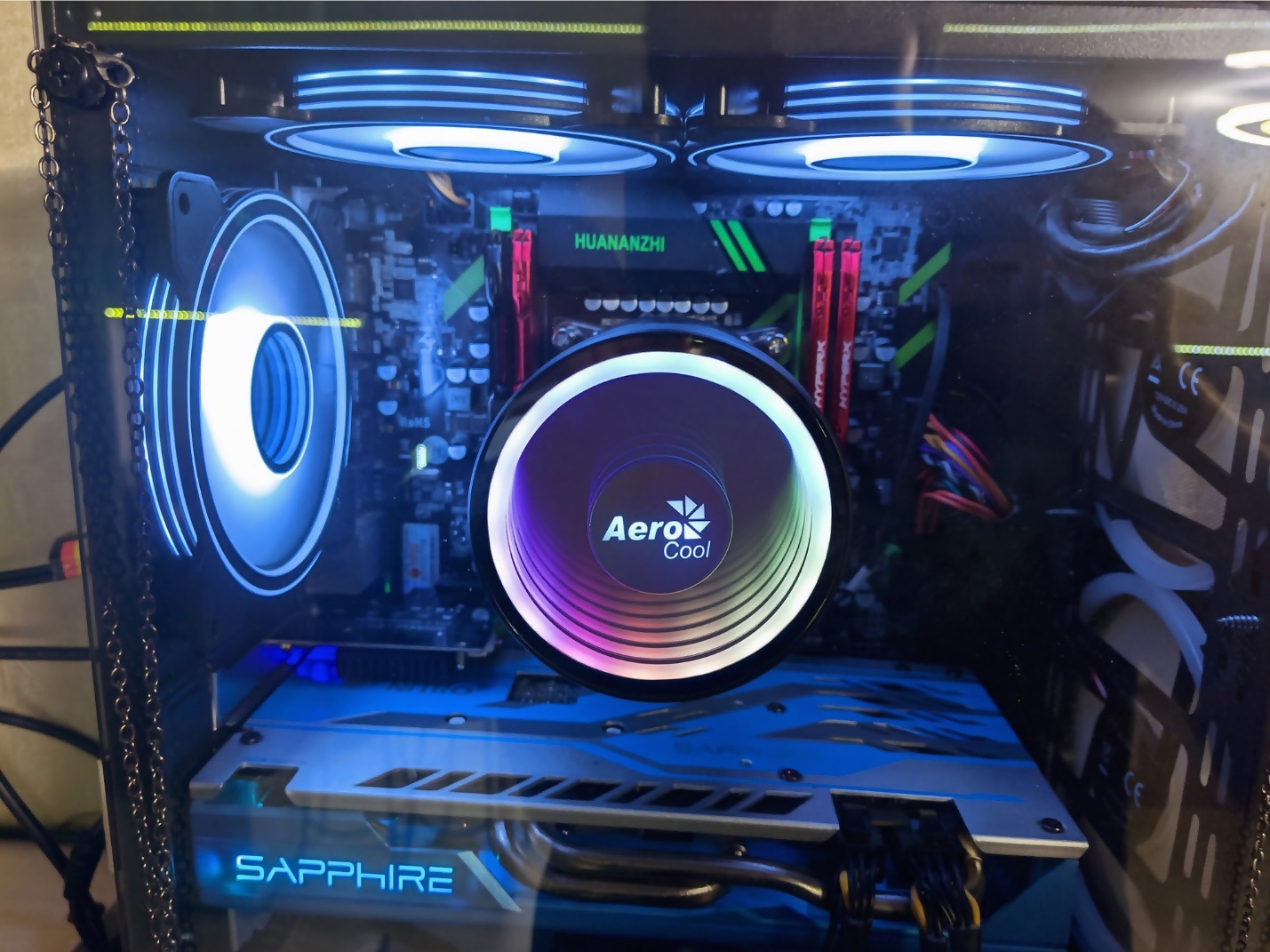

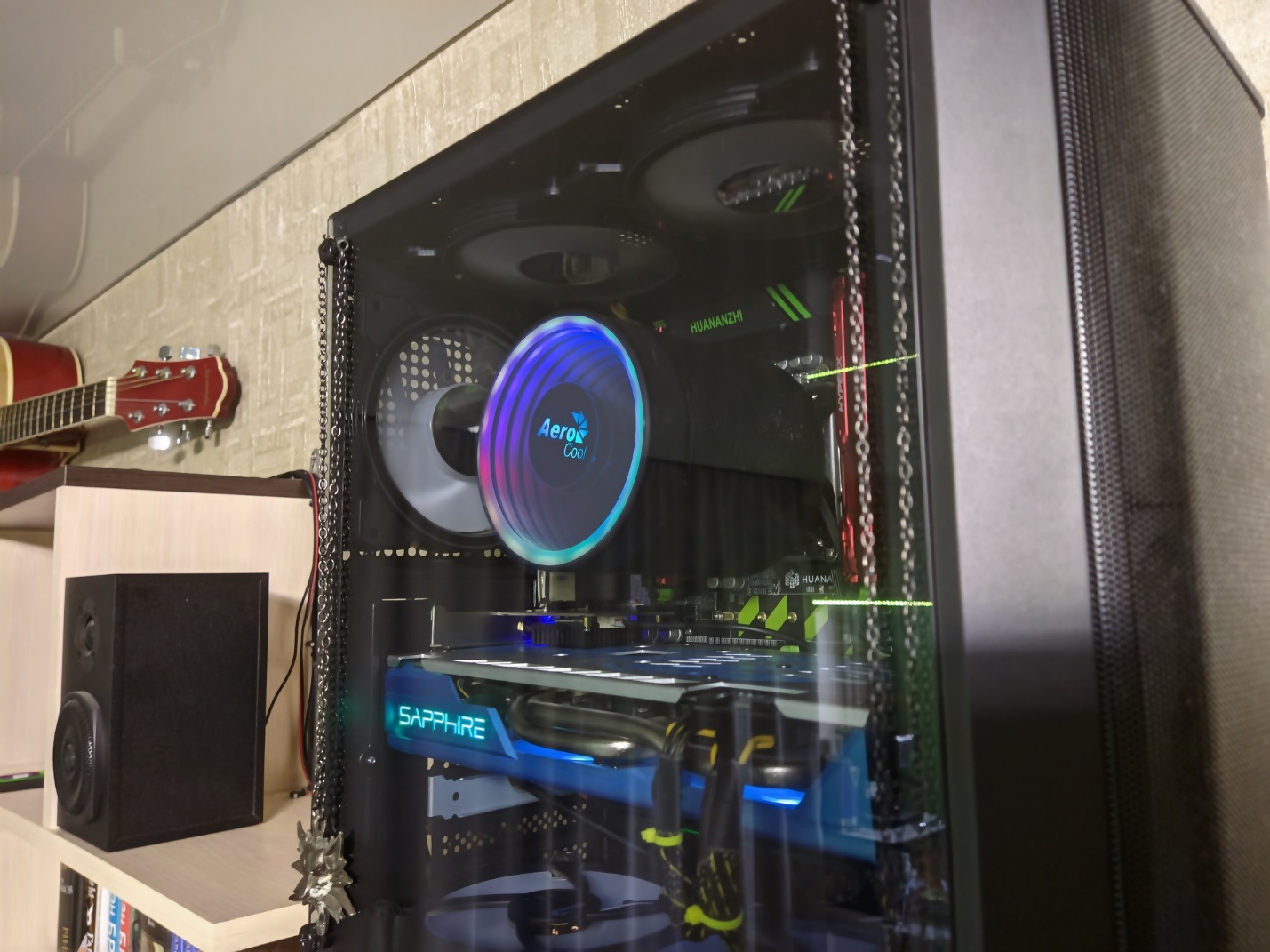

AeroCool Mirage 5 – Внешний вид кулера вызывает только положительные эмоции, а после «снеговика» вообще восхищение.  Эффект «бесконечности», созданный зеркальными поверхностями, и используемый уже в других продуктах AeroCool, здесь наиболее уместен благодаря своему расположению в корпусе, так как занимает сердце компьютера и сразу приковывает взгляд.
